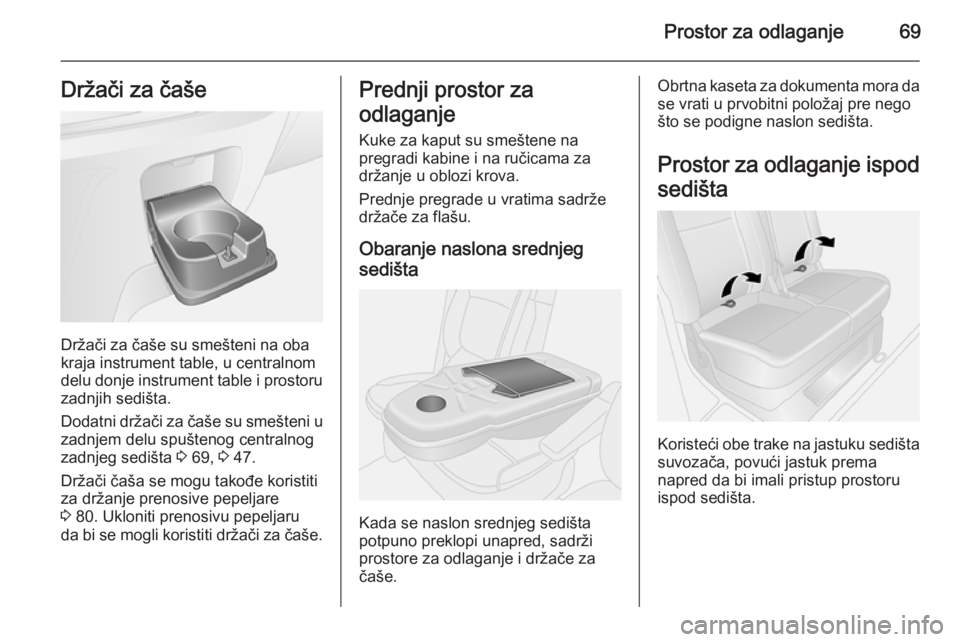

Prostor za odlaganje69Držači za čaše
Držači za čaše su smešteni na oba
kraja instrument table, u centralnom
delu donje instrument table i prostoru
zadnjih sedišta.
Dodatni držači za čaše su smešteni u zadnjem delu spuštenog centralnog
zadnjeg sedišta 3 69, 3 47.
Držači čaša se mogu takođe koristiti za držanje prenosive pepeljare
3 80. Ukloniti prenosivu pepeljaru
da bi se mogli koristiti držači za čaše.
Prednji prostor za
odlaganje Kuke za kaput su smeštene na
pregradi kabine i na ručicama za
držanje u oblozi krova.
Prednje pregrade u vratima sadrže
držače za flašu.
Obaranje naslona srednjeg
sedišta
Kada se naslon srednjeg sedišta
potpuno preklopi unapred, sadrži
prostore za odlaganje i držače za čaše.
Obrtna kaseta za dokumenta mora da
se vrati u prvobitni položaj pre nego
što se podigne naslon sedišta.
Prostor za odlaganje ispod
sedišta
Koristeći obe trake na jastuku sedišta suvozača, povući jastuk prema
napred da bi imali pristup prostoru
ispod sedišta.

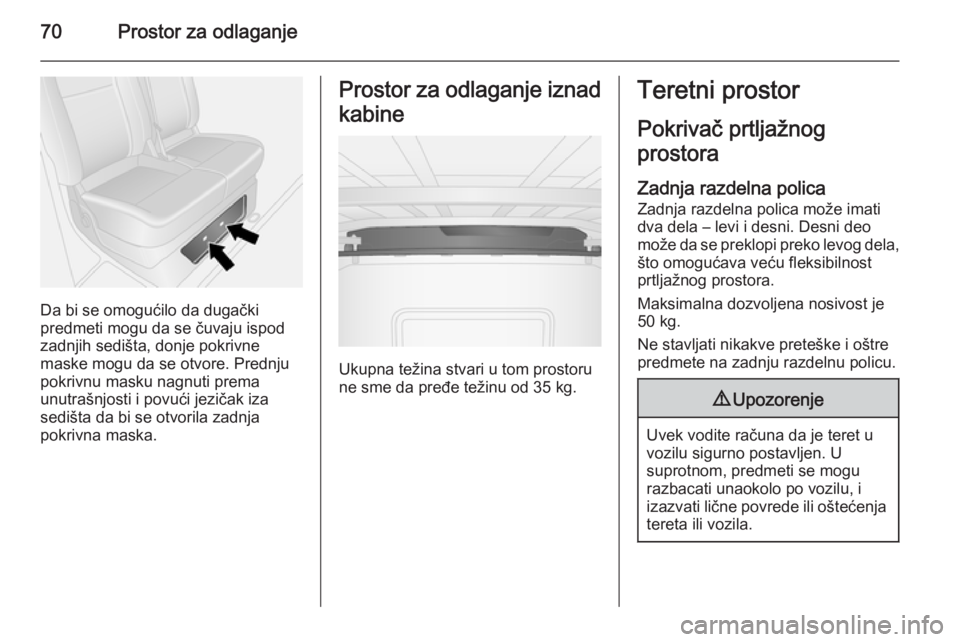

70Prostor za odlaganje
Da bi se omogućilo da dugački
predmeti mogu da se čuvaju ispod zadnjih sedišta, donje pokrivne
maske mogu da se otvore. Prednju
pokrivnu masku nagnuti prema
unutrašnjosti i povući jezičak iza
sedišta da bi se otvorila zadnja
pokrivna maska.
Prostor za odlaganje iznad
kabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 35 kg.
Teretni prostor
Pokrivač prtljažnog
prostora
Zadnja razdelna polica
Zadnja razdelna polica može imati dva dela – levi i desni. Desni deo
može da se preklopi preko levog dela, što omogućava veću fleksibilnost
prtljažnog prostora.
Maksimalna dozvoljena nosivost je
50 kg.
Ne stavljati nikakve preteške i oštre predmete na zadnju razdelnu policu.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.

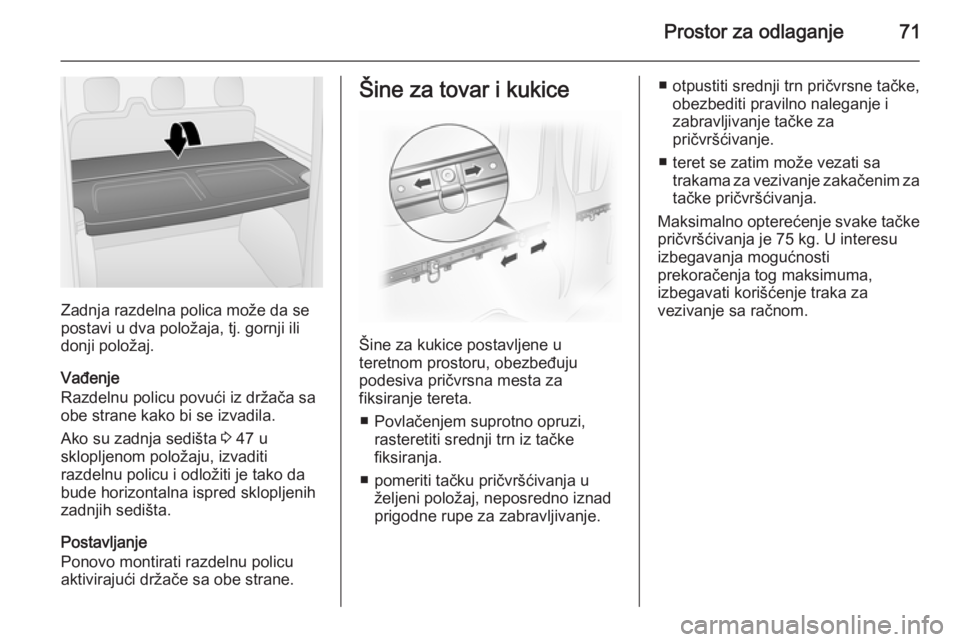

Prostor za odlaganje71
Zadnja razdelna polica može da se
postavi u dva položaja, tj. gornji ili
donji položaj.
Vađenje
Razdelnu policu povući iz držača sa
obe strane kako bi se izvadila.
Ako su zadnja sedišta 3 47 u
sklopljenom položaju, izvaditi
razdelnu policu i odložiti je tako da bude horizontalna ispred sklopljenih
zadnjih sedišta.
Postavljanje
Ponovo montirati razdelnu policu
aktivirajući držače sa obe strane.
Šine za tovar i kukice
Šine za kukice postavljene u
teretnom prostoru, obezbeđuju
podesiva pričvrsna mesta za
fiksiranje tereta.
■ Povlačenjem suprotno opruzi, rasteretiti srednji trn iz tačke
fiksiranja.
■ pomeriti tačku pričvršćivanja u željeni položaj, neposredno iznad
prigodne rupe za zabravljivanje.
■ otpustiti srednji trn pričvrsne tačke, obezbediti pravilno naleganje i
zabravljivanje tačke za
pričvršćivanje.
■ teret se zatim može vezati sa trakama za vezivanje zakačenim zatačke pričvršćivanja.
Maksimalno opterećenje svake tačke
pričvršćivanja je 75 kg. U interesu
izbegavanja mogućnosti
prekoračenja tog maksimuma,
izbegavati korišćenje traka za
vezivanje sa račnom.

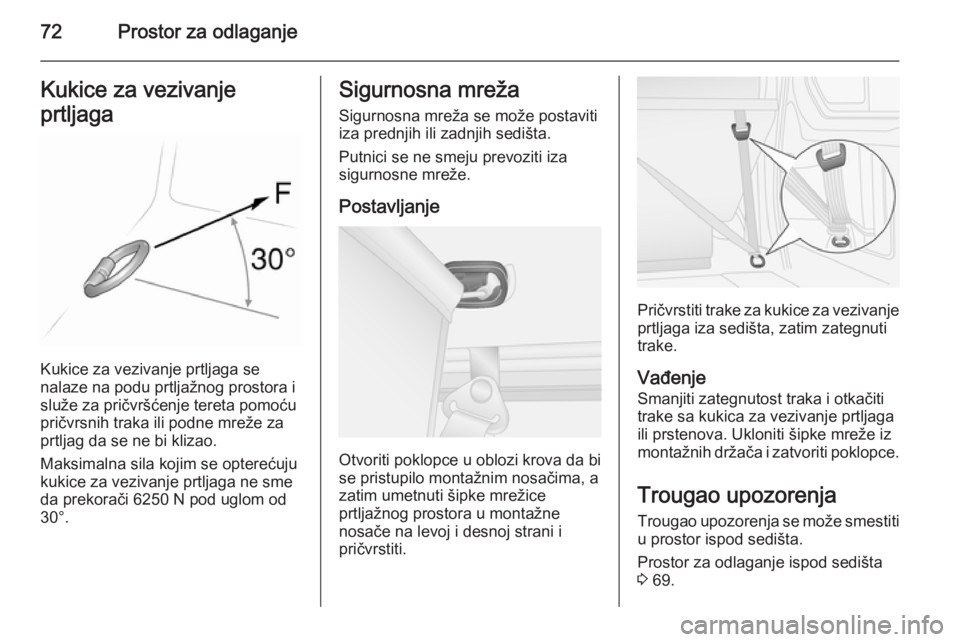

72Prostor za odlaganjeKukice za vezivanje
prtljaga
Kukice za vezivanje prtljaga se
nalaze na podu prtljažnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag da se ne bi klizao.
Maksimalna sila kojim se opterećuju
kukice za vezivanje prtljaga ne sme
da prekorači 6250 N pod uglom od
30°.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza prednjih ili zadnjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Otvoriti poklopce u oblozi krova da bi
se pristupilo montažnim nosačima, a
zatim umetnuti šipke mrežice
prtljažnog prostora u montažne
nosače na levoj i desnoj strani i
pričvrstiti.
Pričvrstiti trake za kukice za vezivanje
prtljaga iza sedišta, zatim zategnuti
trake.
Vađenje
Smanjiti zategnutost traka i otkačiti
trake sa kukica za vezivanje prtljaga
ili prstenova. Ukloniti šipke mreže iz
montažnih držača i zatvoriti poklopce.
Trougao upozorenjaTrougao upozorenja se može smestiti
u prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 69.

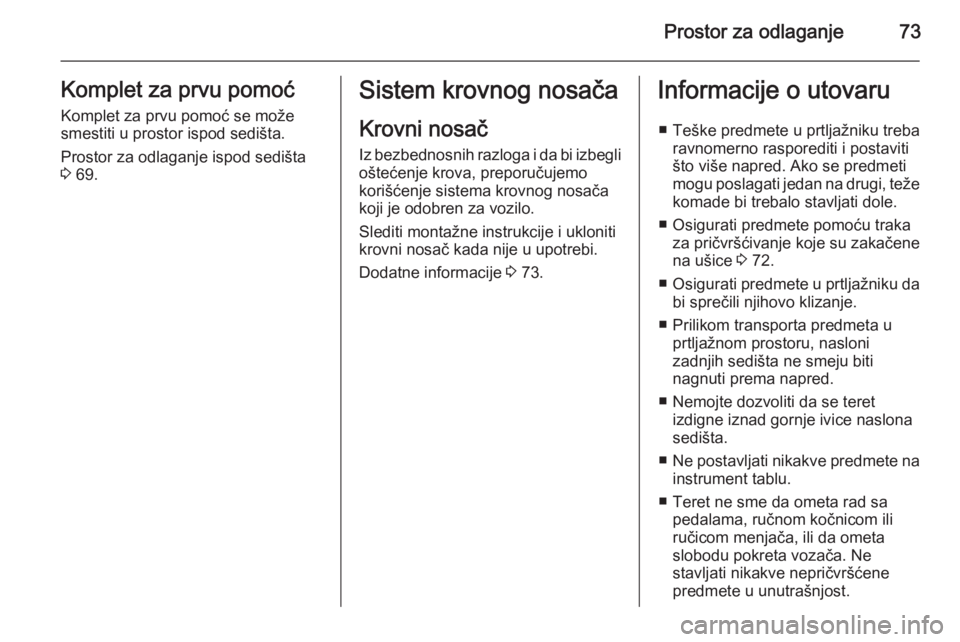

Prostor za odlaganje73Komplet za prvu pomoć
Komplet za prvu pomoć se može
smestiti u prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 69.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Dodatne informacije 3 73.Informacije o utovaru
■ Teške predmete u prtljažniku treba ravnomerno rasporediti i postaviti
što više napred. Ako se predmeti
mogu poslagati jedan na drugi, teže
komade bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 72.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta ne smeju biti
nagnuti prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
sedišta.
■ Ne postavljati nikakve predmete na
instrument tablu.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.

74Prostor za odlaganje
■ Ne voziti sa otvorenim vratimaprtljažnog prostora. Osim toga,
registarska tablica je jasno vidljiva i
pravilno osvetljena samo kada su
vrata zatvorena.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 176) i težine praznog vozila po
EC-u.
Za proračun težine praznog vozila
po EC-u, uneti podatke vašeg
vozila u tabelu težina na početka ovog uputstva.
Težina praznog vozila po EC-u se
sastoji od težine vozača (68 kg),
prtljaga (7 kg) i svih tečnosti
(rezervoar 90 % pun).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
rasporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
200 kg za standardne varijante
krova i 150 kg za varijante visokog
krova (osim konverzija kabine sa
sandukom). Opterećenje krova se
sastoji od težine krovnog nosača i
tereta koji se nosi.

Instrumenti i komande75Instrumenti i komandeKomande..................................... 75
Lampice upozorenja, pokazivači
i kontrolne lampice .......................80
Informacioni displeji .....................90
Poruke vozila ............................... 91
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ..................92
Tahometar ................................... 94Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 125.

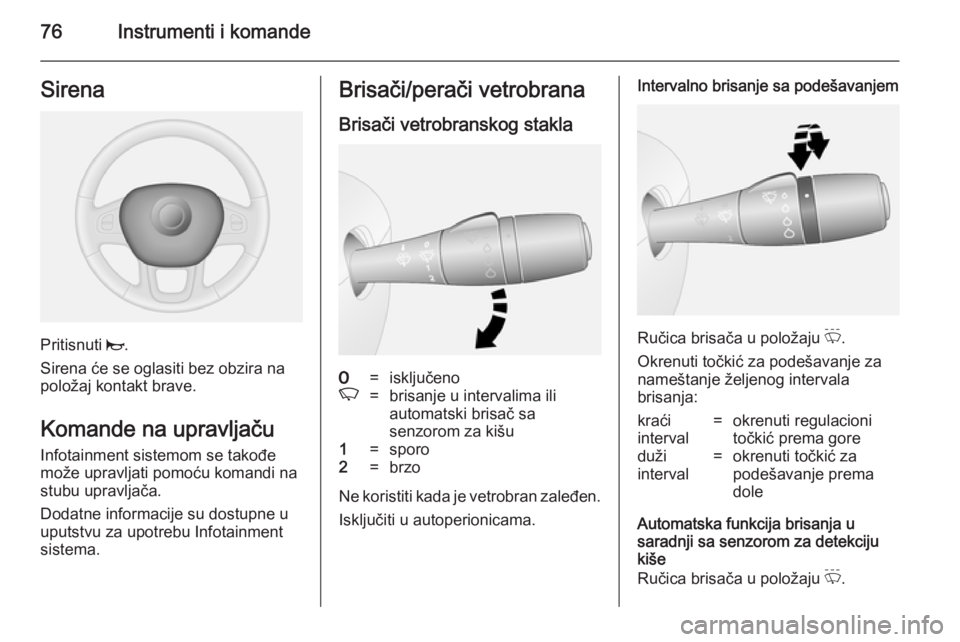

76Instrumenti i komandeSirena
Pritisnuti j.
Sirena će se oglasiti bez obzira na
položaj kontakt brave.
Komande na upravljaču
Infotainment sistemom se takođe
može upravljati pomoću komandi na
stubu upravljača.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Brisači/perači vetrobrana
Brisači vetrobranskog stakla7=isključenoK=brisanje u intervalima ili
automatski brisač sa
senzorom za kišu1=sporo2=brzo
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Intervalno brisanje sa podešavanjem
Ručica brisača u položaju P.
Okrenuti točkić za podešavanje za nameštanje željenog intervala
brisanja:
kraći
interval=okrenuti regulacioni
točkić prema goreduži
interval=okrenuti točkić za
podešavanje prema
dole
Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kiše
Ručica brisača u položaju P.

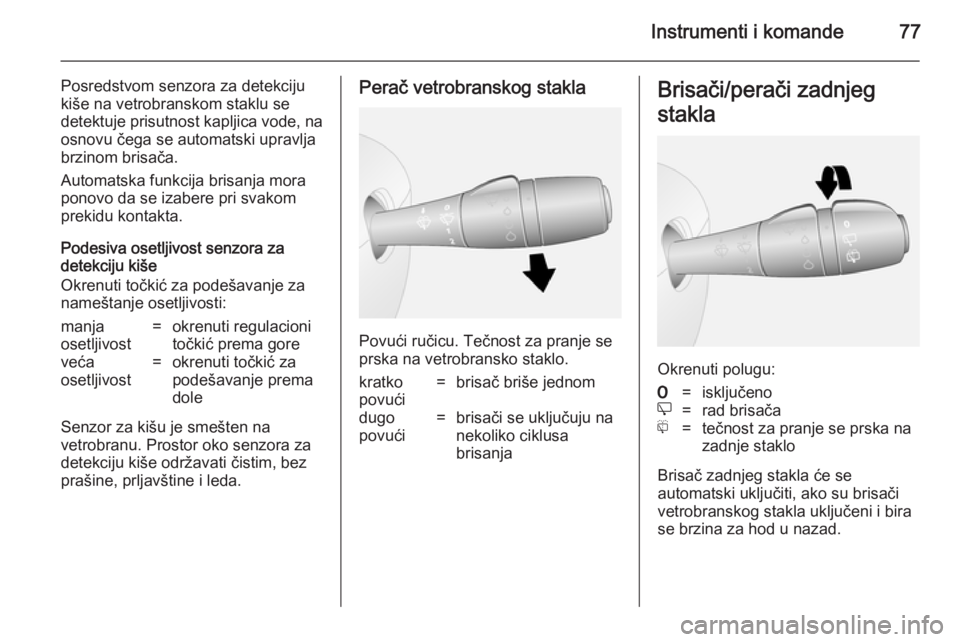

Instrumenti i komande77
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Automatska funkcija brisanja mora
ponovo da se izabere pri svakom
prekidu kontakta.
Podesiva osetljivost senzora za
detekciju kiše
Okrenuti točkić za podešavanje za nameštanje osetljivosti:manja
osetljivost=okrenuti regulacioni
točkić prema goreveća
osetljivost=okrenuti točkić za
podešavanje prema
dole
Senzor za kišu je smešten na
vetrobranu. Prostor oko senzora za
detekciju kiše održavati čistim, bez
prašine, prljavštine i leda.
Perač vetrobranskog stakla
Povući ručicu. Tečnost za pranje se
prska na vetrobransko staklo.
kratko
povući=brisač briše jednomdugo
povući=brisači se uključuju na
nekoliko ciklusa
brisanjaBrisači/perači zadnjeg
stakla
Okrenuti polugu:
7=isključenoe=rad brisačaf=tečnost za pranje se prska na
zadnje staklo
Brisač zadnjeg stakla će se
automatski uključiti, ako su brisači
vetrobranskog stakla uključeni i bira
se brzina za hod u nazad.

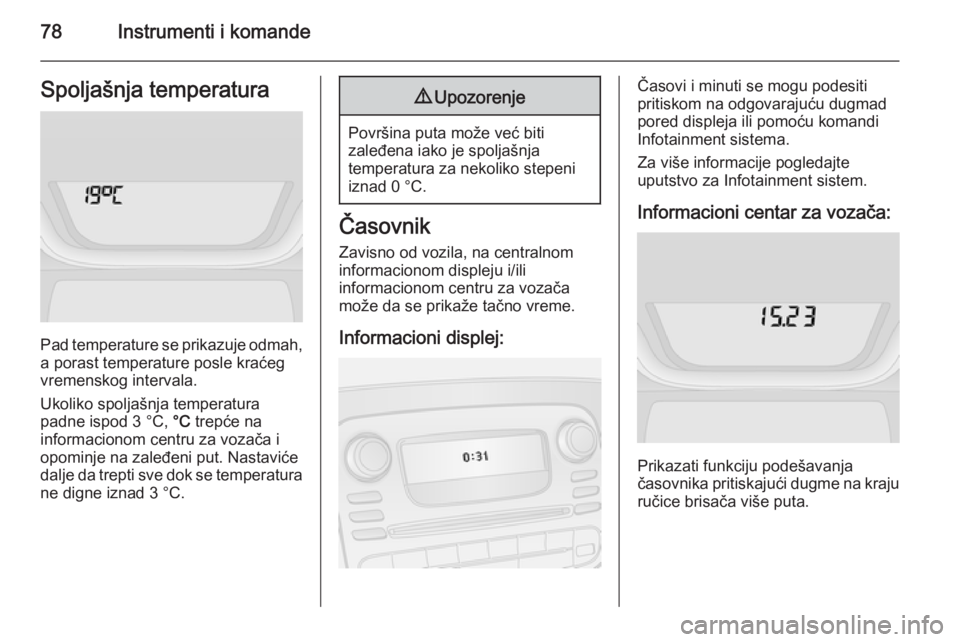

78Instrumenti i komandeSpoljašnja temperatura
Pad temperature se prikazuje odmah,a porast temperature posle kraćeg
vremenskog intervala.
Ukoliko spoljašnja temperatura
padne ispod 3 °C, °C trepće na
informacionom centru za vozača i opominje na zaleđeni put. Nastaviće
dalje da trepti sve dok se temperatura
ne digne iznad 3 °C.
9 Upozorenje
Površina puta može već biti
zaleđena iako je spoljašnja
temperatura za nekoliko stepeni
iznad 0 °C.
Časovnik
Zavisno od vozila, na centralnom
informacionom displeju i/ili
informacionom centru za vozača
može da se prikaže tačno vreme.
Informacioni displej:
Časovi i minuti se mogu podesiti
pritiskom na odgovarajuću dugmad
pored displeja ili pomoću komandi
Infotainment sistema.
Za više informacije pogledajte
uputstvo za Infotainment sistem.
Informacioni centar za vozača:
Prikazati funkciju podešavanja
časovnika pritiskajući dugme na kraju ručice brisača više puta.
