Догляд за автомобілем169заміною регулярномутехнічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.

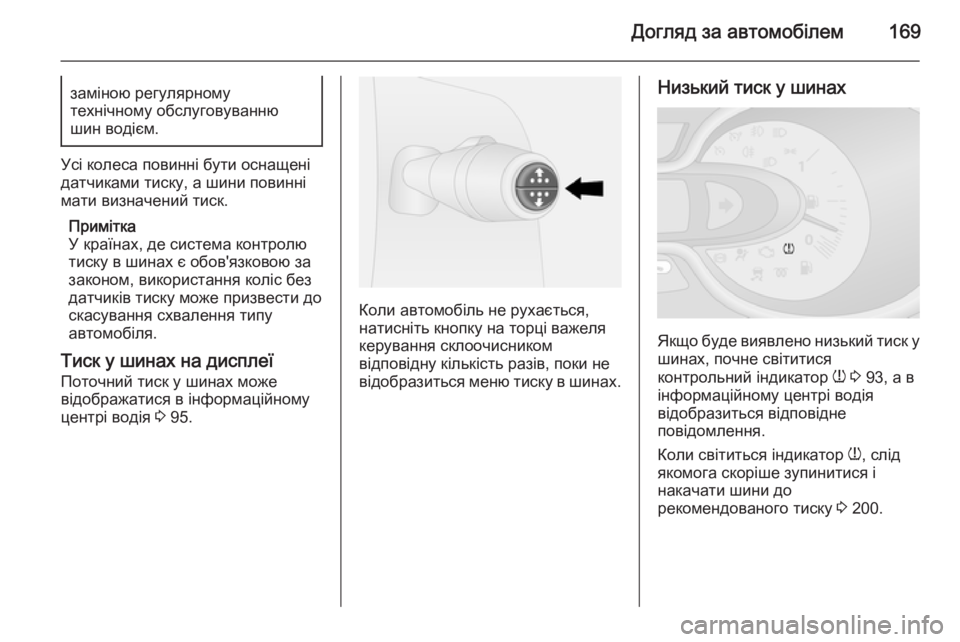

Тиск у шинах на дисплеї
Поточний тиск у шинах може
відображатися в інформаційному центрі водія 3 95.
Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.
Низький тиск у шинах
Якщо буде виявлено низький тиск у шинах, почне світитися
контрольний індикатор w 3 93, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 200.

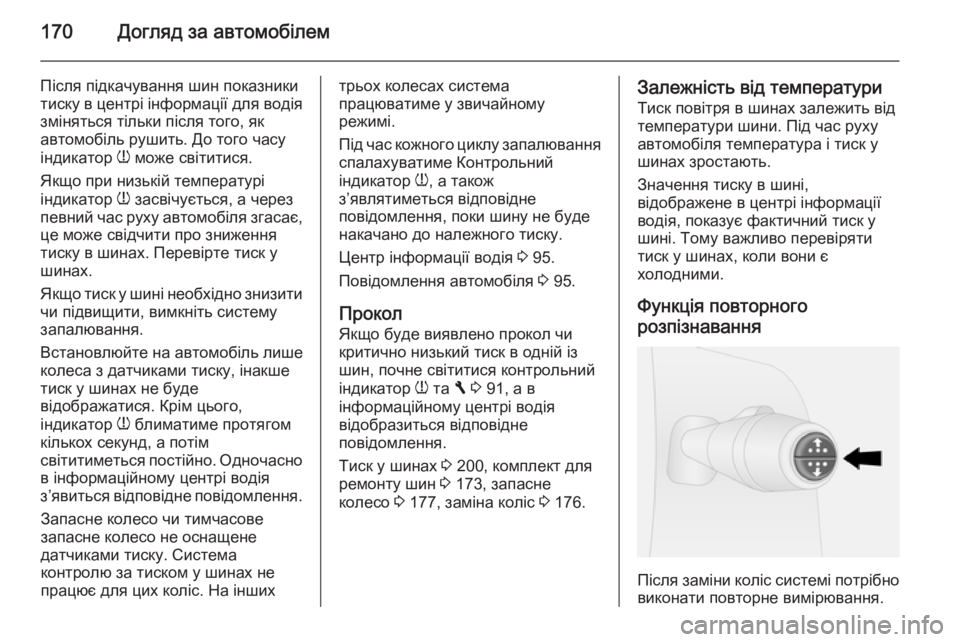

170Догляд за автомобілем
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Встановлюйте на автомобіль лише
колеса з датчиками тиску, інакше
тиск у шинах не буде
відображатися. Крім цього,
індикатор w блиматиме протягом
кількох секунд, а потім
світитиметься постійно. Одночасно
в інформаційному центрі водія
з’явиться відповідне повідомлення.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. На іншихтрьох колесах система
працюватиме у звичайному
режимі.
Під час кожного циклу запалювання
спалахуватиме Контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія 3 95.
Повідомлення автомобіля 3 95.
Прокол Якщо буде виявлено прокол чикритично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та F 3 91, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Тиск у шинах 3 200, комплект для
ремонту шин 3 173, запасне
колесо 3 177, заміна коліс 3 176.Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шині,
відображене в центрі інформації
водія, показує фактичний тиск у
шині. Тому важливо перевіряти
тиск у шинах, коли вони є
холодними.
Функція повторного
розпізнавання
Після заміни коліс системі потрібно
виконати повторне вимірювання.

Догляд за автомобілем171
Коли автомобіль стоїть нерухомо,
виберіть меню тиску в шинах в інформаційному центрі водія,
натиснувши кнопку на торці важеля керування склоочисником. Щоб
виконати повторне обчислення,
натисніть цю кнопку і потримайте її
протягом 3 секунд. Відповідне
повідомлення з'являється у центрі
інформації водія.
Щоб завершити процес повторного розпізнавання, потрібно буде
проїхати автомобілем кілька
хвилин.
Якщо під час повторного
розпізнавання виникне проблема, у
центрі інформації для водія
з'явиться попередження.
Центр інформації водія 3 95.
Повідомлення автомобіля 3 95.
Загальна інформація Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.Набір для ремонту шин 3 173.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для перевірки на
станції технічного обслуговування.

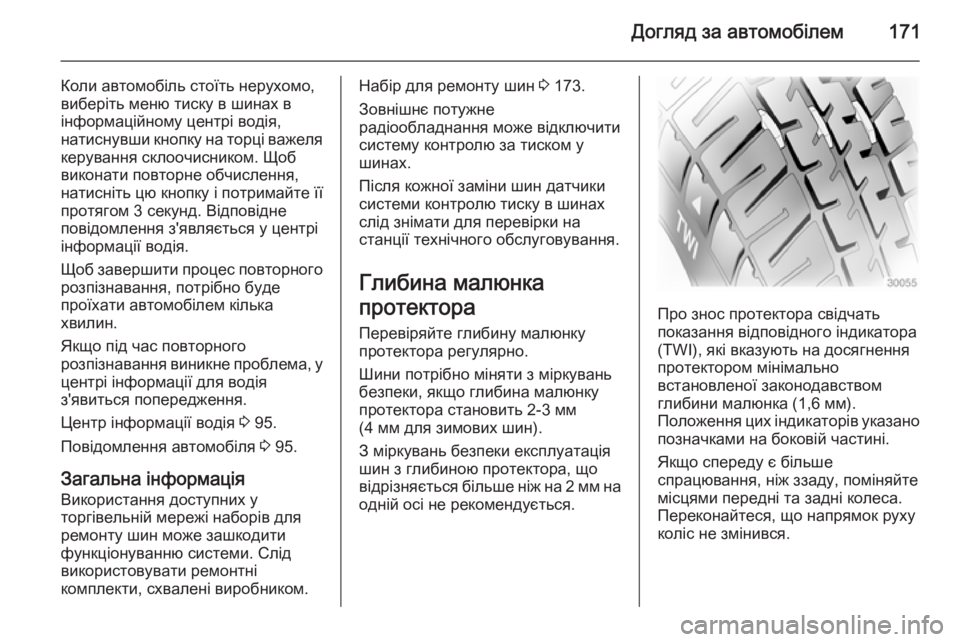

Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Якщо спереду є більше
спрацювання, ніж ззаду, поміняйте
місцями передні та задні колеса. Переконайтеся, що напрямок руху
коліс не змінився.

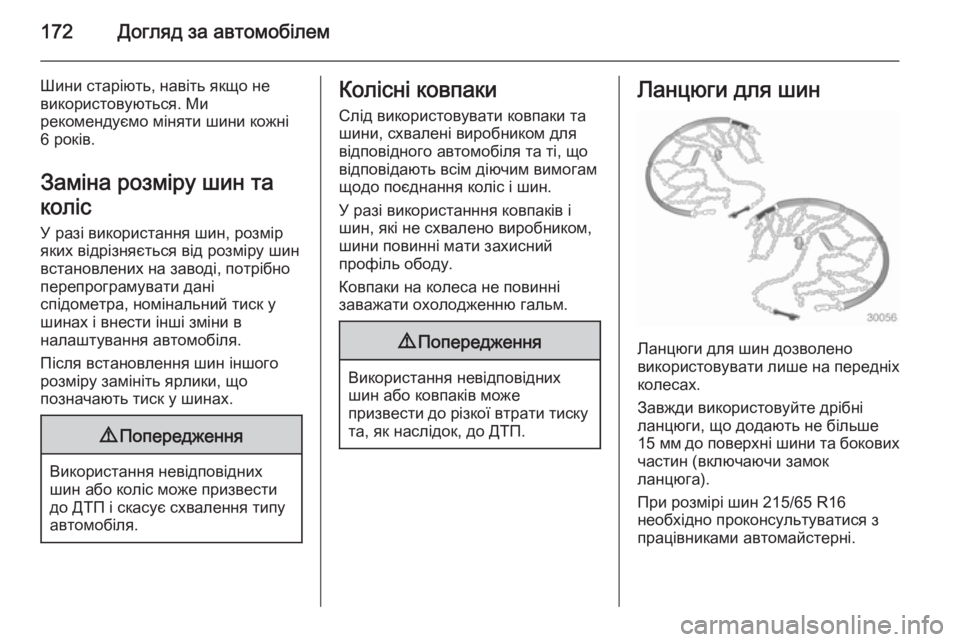

172Догляд за автомобілем
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).
При розмірі шин 215/65 R16
необхідно проконсультуватися з
працівниками автомайстерні.

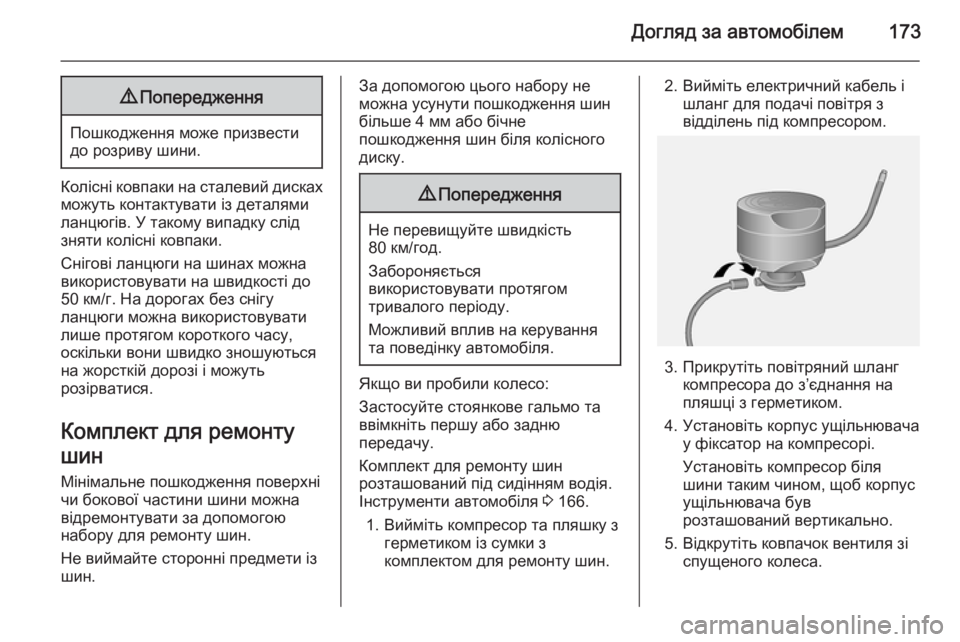

Догляд за автомобілем1739Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/г. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Комплект для ремонту
шин
Мінімальне пошкодження поверхні чи бокової частини шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шин
більше 4 мм або бічне
пошкодження шин біля колісного
диску.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо ви пробили колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу або задню
передачу.
Комплект для ремонту шин
розташований під сидінням водія.
Інструменти автомобіля 3 166.
1. Вийміть компресор та пляшку з герметиком із сумки з
комплектом для ремонту шин.
2. Вийміть електричний кабель і шланг для подачі повітря з
відділень під компресором.
3. Прикрутіть повітряний шланг компресора до з’єднання на
пляшці з герметиком.
4. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
5. Відкрутіть ковпачок вентиля зі спущеного колеса.

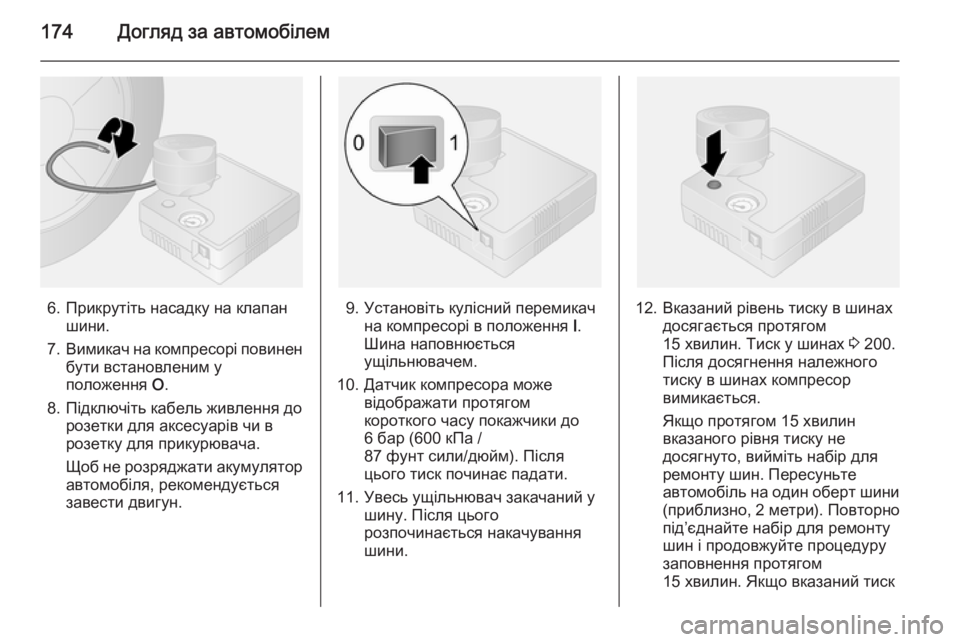

174Догляд за автомобілем
6. Прикрутіть насадку на клапаншини.
7. Вимикач на компресорі повинен
бути встановленим у положення О.
8. Підключіть кабель живлення до розетки для аксесуарів чи в
розетку для прикурювача.
Щоб не розряджати акумулятор автомобіля, рекомендується
завести двигун.9. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
10. Датчик компресора може відображати протягом
короткого часу покажчики до
6 бар (600 кПа /
87 фунт сили/дюйм). Після
цього тиск починає падати.
11. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.12. Вказаний рівень тиску в шинах досягається протягом
15 хвилин. Тиск у шинах 3 200.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 15 хвилин
вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під’єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
15 хвилин. Якщо вказаний тиск

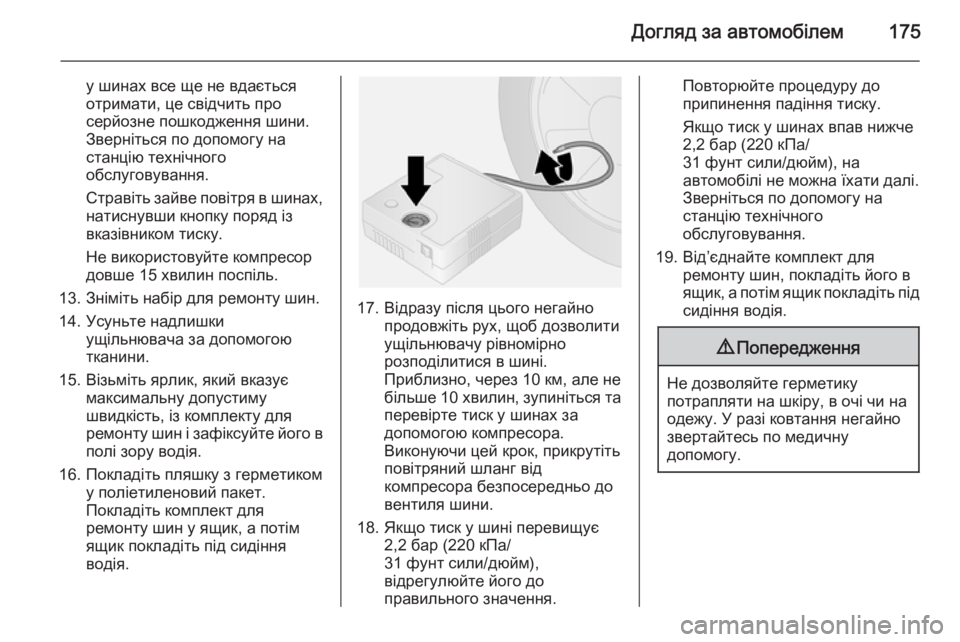

Догляд за автомобілем175
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу на
станцію технічного обслуговування.
Стравіть зайве повітря в шинах,
натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор
довше 15 хвилин поспіль.
13. Зніміть набір для ремонту шин.
14. Усуньте надлишки ущільнювача за допомогою
тканини.
15. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в полі зору водія.
16. Покладіть пляшку з герметиком у поліетиленовий пакет.
Покладіть комплект для
ремонту шин у ящик, а потім
ящик покладіть під сидіння
водія.
17. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно, через 10 км, але не
більше 10 хвилин , зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Виконуючи цей крок, прикрутіть
повітряний шланг від
компресора безпосередньо до
вентиля шини.
18. Якщо тиск у шині перевищує 2,2 бар (220 кПа/
31 фунт сили/дюйм),
відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
2,2 бар (220 кПа/
31 фунт сили/дюйм), на
автомобілі не можна їхати далі.
Зверніться по допомогу на
станцію технічного
обслуговування.
19. Від’єднайте комплект для ремонту шин, покладіть його в
ящик, а потім ящик покладіть під сидіння водія.9 Попередження
Не дозволяйте герметику
потрапляти на шкіру, в очі чи на
одежу. У разі ковтання негайно
звертайтесь по медичну
допомогу.

176Догляд за автомобілем
Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Дотримуйтеся інструкцій щодо
зберігання пляшки з герметиком, а також перевірте дату закінчення
строку його придатності. Після
закінчення строку придатності
збереження герметиком своїх
властивостей не гарантоване.
Замініть використану пляшку.
Утилізуйте пляшку з герметиком
відповідно до чинного
законодавства.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 173.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса повинні стояти рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу або задню
передачу.
■ Вийміть запасне колесо 3 177.
■ Забороняється замінювати декілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Якщо автомобіль стоїть на м’якій поверхні, потрібно підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).
■ Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий на
домкраті.
1. Зніміть колісний ковпак (гачком із комплекту). Інструменти
автомобіля 3 166.
2. Відкрутіть болти кріплення
колеса на півоберта кожний задопомогою колісного ключа.
Ключ потрібно належним чином
розташувати на головках
болтів. Щоб відкрутити болти,
колісний ключ потрібно крутити

Догляд за автомобілем177
проти годинникової стрілки. За
потреби переверніть колісний
ключ.
3. Розташуйте п’яту домкрата під підйомним отвором,
розташованим найближче до
потрібного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. База домкрата
повинна бути розташована на
землі, безпосередньо під
підйомним отвором, таким
чином, щоб домкрат не міг
вислизнути.
4. Встановіть ключ у домкрат і підніміть автомобіль,
повертаючи ключ, доки колесо
не підніметься над землею.
5. Повністю відкрутіть болти кріплення колеса, обертаючи їх
проти годинникової стрілки, та
очистіть ганчіркою.
Покладіть болти там, де вони не
зможуть забруднитися.
6. Замініть колесо. Запасне колесо 3 177.
7. Закрутіть колісні гайки.
8. Опустіть автомобіль і витягніть домкрат.
9. Затягніть навхрест кожен із болтів кріплення колеса
колісним ключем. Ключ
потрібно належним чином
розташувати на головках
болтів. Щоб затягнути болти,
колісний ключ потрібно крутити
за годинниковою стрілкою. За
потреби переверніть колісний
ключ.
Обертальний момент
затягування становить 160 Нм.10. Встановіть колісний ковпак на місце, зіставивши перед цим
отвір для вентиля камери в
ковпаку з самим вентилем.
11. Покладіть замінене колесо 3 177 та інструменти
автомобіля 3 166 в місце для
зберігання.
12. Виконайте балансування колеса на автомобілі.
Перевірте тиск у встановленій
шині 3 200.
Перевірте, чи з належним
моментом затягнуто болти.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 173.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні

178Догляд за автомобілем
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
На повністю завантаженому
автомобілі із пробитим заднім
колесом, можливо, знадобиться
підняти автомобіль на домкраті,
щоб дістатися до запасного колеса.
Заміна коліс 3 176.
Запасне колесо зберігається під
днищем автомобіля та кріпиться за допомогою болта, відкрутити який
можна лише за допомогою люльки
для колісних болтів, яка надається
в комплекті. Інструменти
автомобіля 3 166.
9 Попередження
Через велику вагу при
від'єднанні запасного колеса
необхідно дотримуватися
правил безпеки. Не виймайте
болт 1 повністю.
Підставте під запасне колесо
придатний предмет, щоб
запобігти його падінню при
відгвинчуванні болтів кріплення
- небезпека травм!
Щоб зняти кріплення запасного
колеса, відкрутіть болт 1, але не
витягуйте його. Витягніть болт 2,
після чого перемістіть кріплення
ліворуч так, щоб відкрився болт 1,
та опустіть кріплення.
При встановленні колеса
переконайтесь, що кріплення
запасного колеса встановлено
правильно, тоді затягніть болти.
Літні і зимові шини Якщо ви використовуєте зимові
шини, на запасне колесо все одно
можна встановлювати літню шину.
При використанні запасного колеса
із літньою шиною це може вплинути на ходові характеристика
автомобіля, особливо на слизьких
дорогах.
