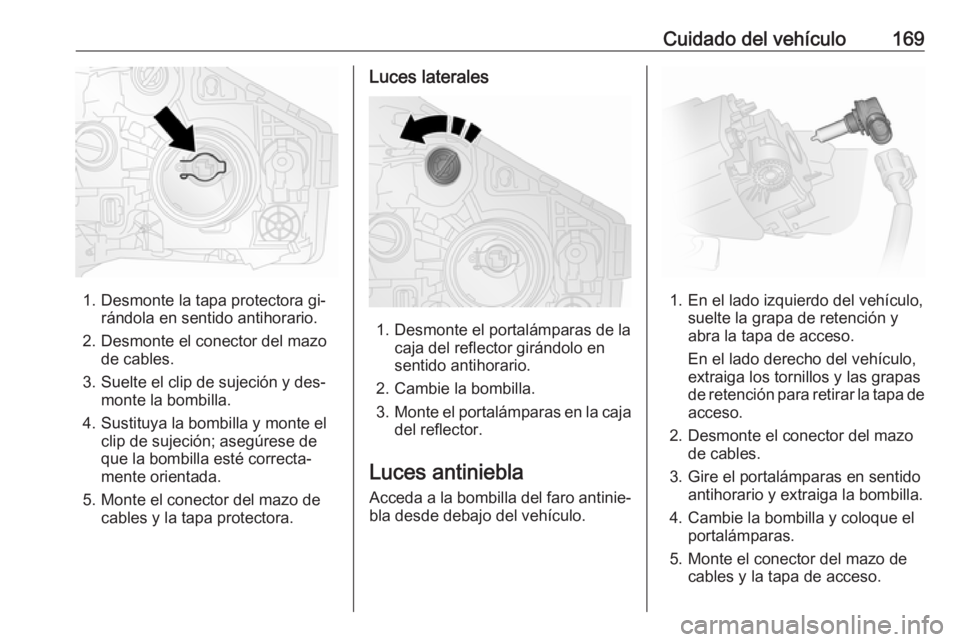

1. Desmonte la tapa protectora gi‐rándola en sentido antihorario.
2. Desmonte el conector del mazo de cables.
3. Suelte el clip de sujeción y des‐ monte la bombilla.
4. Sustituya la bombilla y monte el clip de sujeción; asegúrese de
que la bombilla esté correcta‐
mente orientada.
5. Monte el conector del mazo de cables y la tapa protectora.
Luces laterales
1. Desmonte el portalámparas de la caja del reflector girándolo en
sentido antihorario.
2. Cambie la bombilla.
3. Monte el portalámparas en la caja
del reflector.
Luces antiniebla Acceda a la bombilla del faro antinie‐
bla desde debajo del vehículo.
1. En el lado izquierdo del vehículo, suelte la grapa de retención y
abra la tapa de acceso.
En el lado derecho del vehículo,
extraiga los tornillos y las grapas
de retención para retirar la tapa de
acceso.
2. Desmonte el conector del mazo de cables.
3. Gire el portalámparas en sentido antihorario y extraiga la bombilla.
4. Cambie la bombilla y coloque el portalámparas.
5. Monte el conector del mazo de cables y la tapa de acceso.

170Cuidado del vehículoIntermitentes delanteros

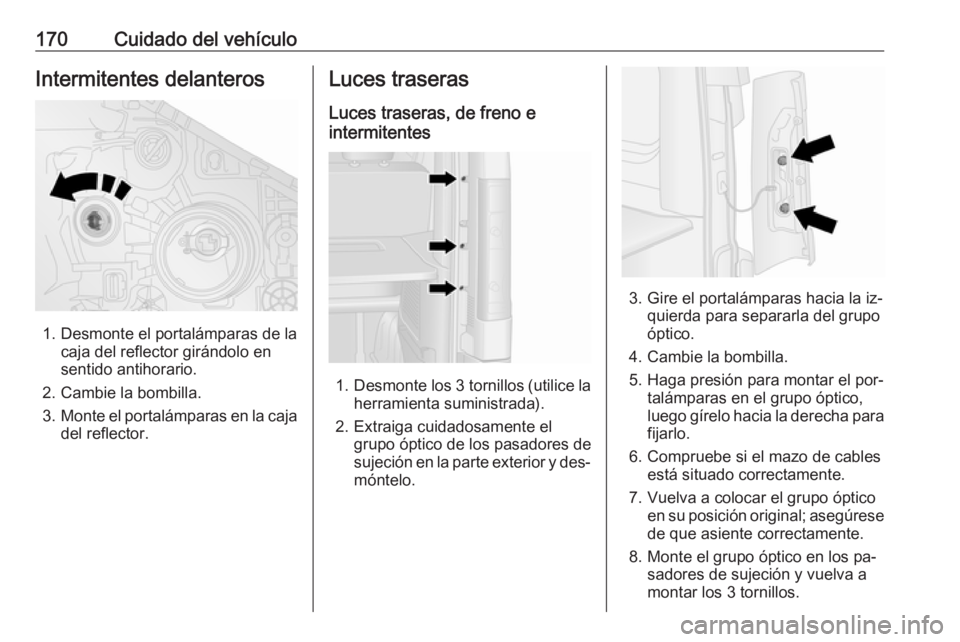

1. Desmonte el portalámparas de lacaja del reflector girándolo en
sentido antihorario.
2. Cambie la bombilla.
3. Monte el portalámparas en la caja
del reflector.
Luces traseras
Luces traseras, de freno e
intermitentes
1. Desmonte los 3 tornillos (utilice la
herramienta suministrada).
2. Extraiga cuidadosamente el grupo óptico de los pasadores desujeción en la parte exterior y des‐
móntelo.
3. Gire el portalámparas hacia la iz‐ quierda para separarla del grupoóptico.
4. Cambie la bombilla.
5. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para fijarlo.
6. Compruebe si el mazo de cables está situado correctamente.
7. Vuelva a colocar el grupo óptico en su posición original; asegúrese
de que asiente correctamente.
8. Monte el grupo óptico en los pa‐ sadores de sujeción y vuelva a
montar los 3 tornillos.

Cuidado del vehículo171Intermitentes laterales

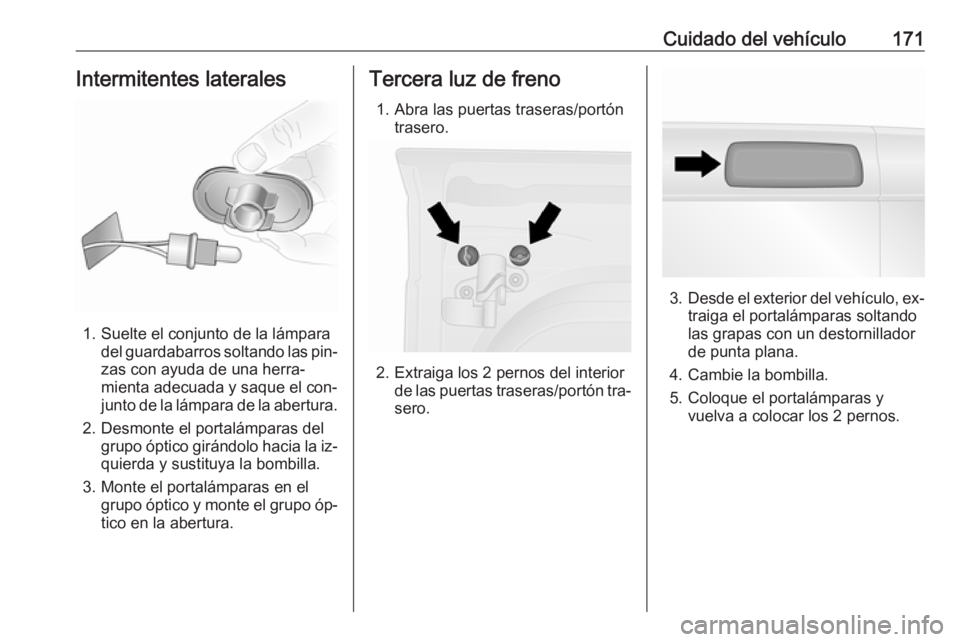

1. Suelte el conjunto de la lámparadel guardabarros soltando las pin‐
zas con ayuda de una herra‐
mienta adecuada y saque el con‐
junto de la lámpara de la abertura.
2. Desmonte el portalámparas del grupo óptico girándolo hacia la iz‐quierda y sustituya la bombilla.
3. Monte el portalámparas en el grupo óptico y monte el grupo óp‐
tico en la abertura.
Tercera luz de freno
1. Abra las puertas traseras/portón trasero.
2. Extraiga los 2 pernos del interiorde las puertas traseras/portón tra‐sero.
3. Desde el exterior del vehículo, ex‐
traiga el portalámparas soltando
las grapas con un destornillador
de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los 2 pernos.

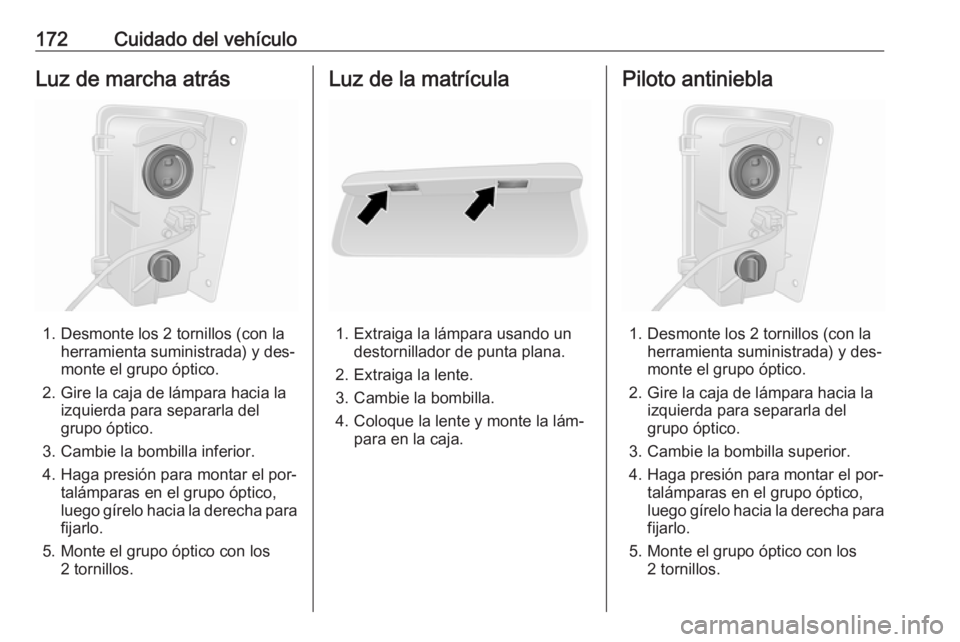

172Cuidado del vehículoLuz de marcha atrás
1. Desmonte los 2 tornillos (con laherramienta suministrada) y des‐
monte el grupo óptico.
2. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
3. Cambie la bombilla inferior. 4. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para
fijarlo.
5. Monte el grupo óptico con los 2 tornillos.
Luz de la matrícula
1. Extraiga la lámpara usando undestornillador de punta plana.
2. Extraiga la lente.
3. Cambie la bombilla.
4. Coloque la lente y monte la lám‐ para en la caja.
Piloto antiniebla
1. Desmonte los 2 tornillos (con la herramienta suministrada) y des‐
monte el grupo óptico.
2. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
3. Cambie la bombilla superior. 4. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para
fijarlo.
5. Monte el grupo óptico con los 2 tornillos.

Cuidado del vehículo173Luces interiores
Luces de cortesía delanteras y
traseras

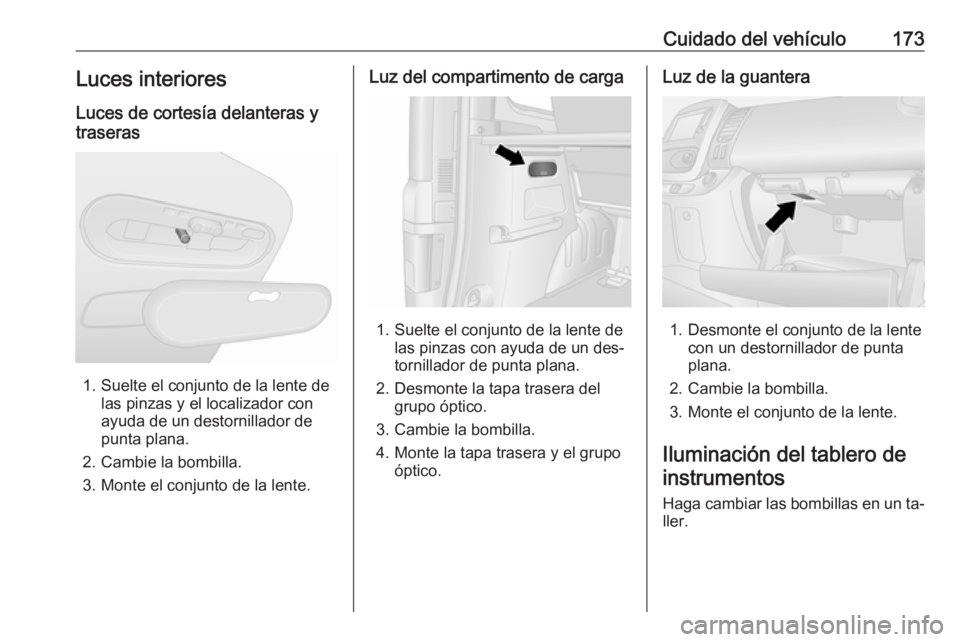

1. Suelte el conjunto de la lente de las pinzas y el localizador con
ayuda de un destornillador de
punta plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Luz del compartimento de carga
1. Suelte el conjunto de la lente de las pinzas con ayuda de un des‐
tornillador de punta plana.
2. Desmonte la tapa trasera del grupo óptico.
3. Cambie la bombilla.
4. Monte la tapa trasera y el grupo óptico.
Luz de la guantera
1. Desmonte el conjunto de la lente con un destornillador de punta
plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un ta‐
ller.

174Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

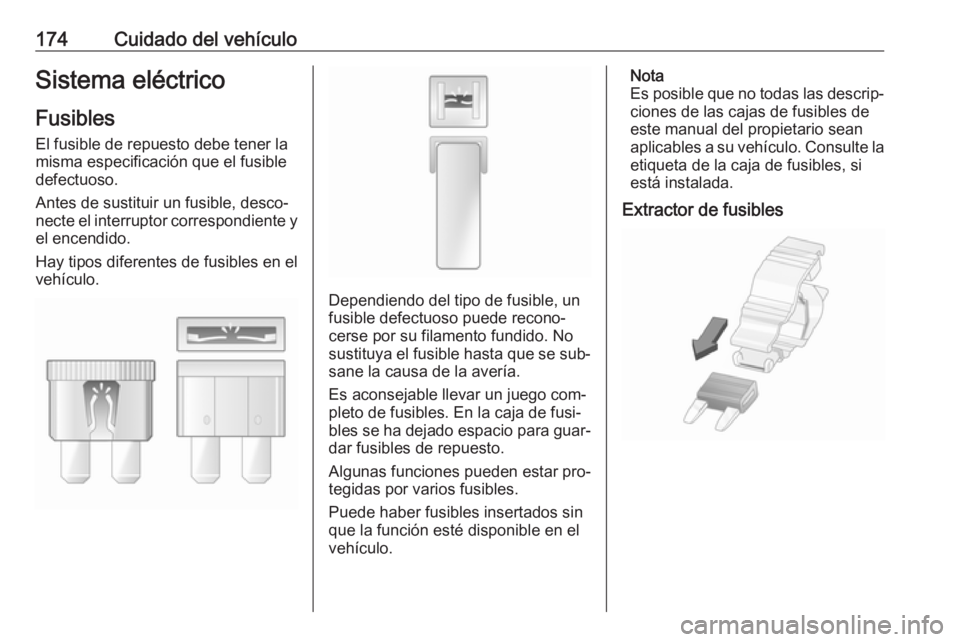

Hay tipos diferentes de fusibles en el
vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. En la caja de fusi‐
bles se ha dejado espacio para guar‐
dar fusibles de repuesto.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles de
este manual del propietario sean
aplicables a su vehículo. Consulte la etiqueta de la caja de fusibles, si
está instalada.
Extractor de fusibles

Cuidado del vehículo175

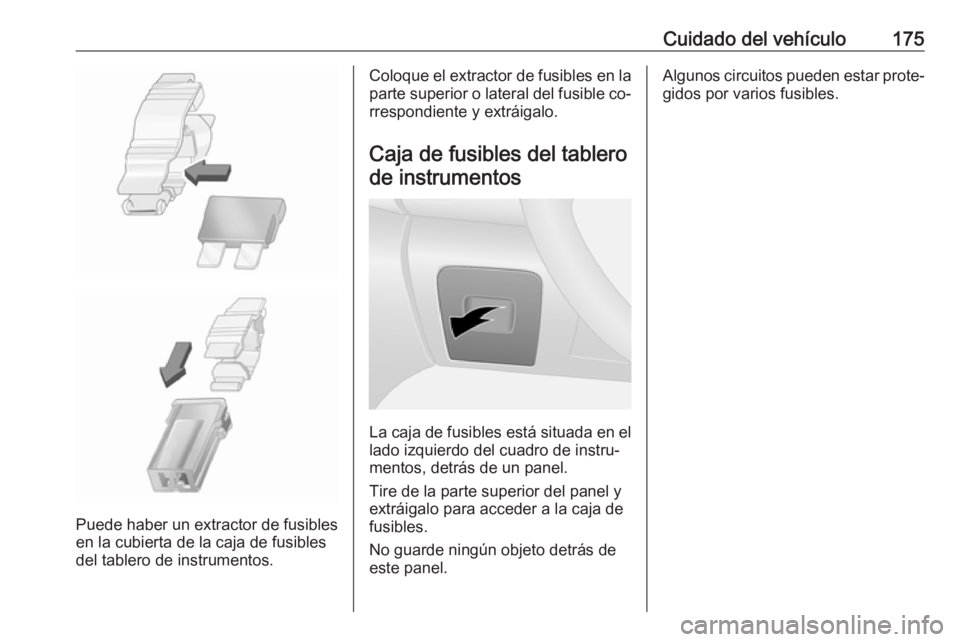

Puede haber un extractor de fusibles
en la cubierta de la caja de fusibles
del tablero de instrumentos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del tablerode instrumentos
La caja de fusibles está situada en el lado izquierdo del cuadro de instru‐
mentos, detrás de un panel.
Tire de la parte superior del panel y
extráigalo para acceder a la caja de
fusibles.
No guarde ningún objeto detrás de
este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.

176Cuidado del vehículo

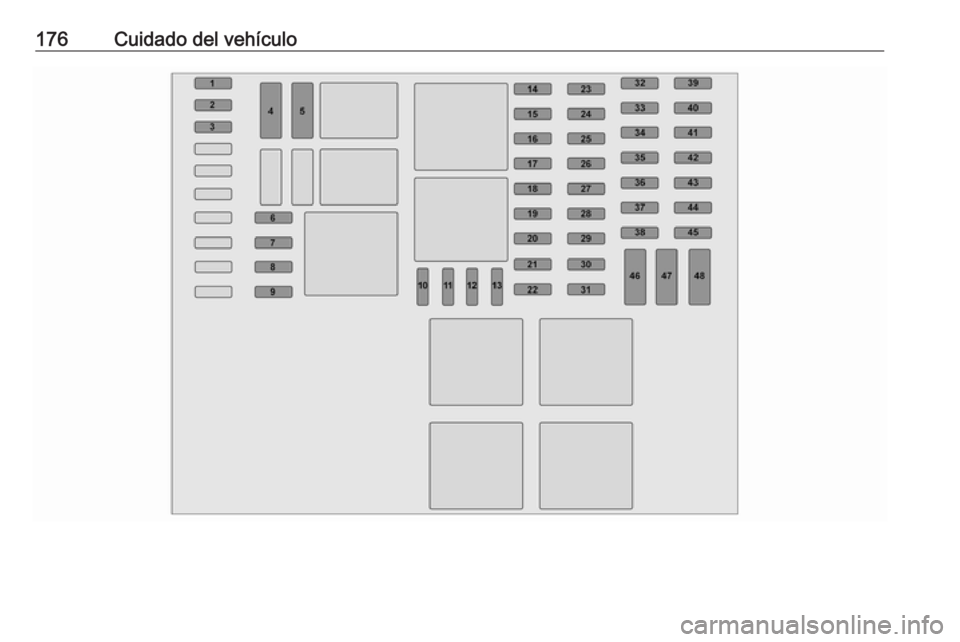

Cuidado del vehículo177N.ºCircuito1Batería de inyección de AdBlue2Batería del vehículo (con
sistema de llave electrónica)3Reserva de batería APC (con
sistema de llave electrónica)4Sistema de calefacción y venti‐
lación5Adaptaciones6Adaptaciones7Sistema de calefacción y venti‐
lación8Sistema de calefacción y venti‐
lación / aire acondicionado
adicionales9Sistema de calefacción y venti‐
lación suplementario10Retrovisores exteriores eléc‐
tricos / adaptaciones adicio‐
nales11Retrovisores exteriores
térmicosN.ºCircuito12Radio / multimedia / retrovisores exteriores eléctricos / toma de
diagnóstico13Multimedia / gancho de
remolque14Luces de cortesía / protección
contra descarga de la batería15Sistema de inyección de
combustible / sistema de control
de presión de los neumáticos /
sistema de llave electrónica16Luces de emergencia / señaliza‐
ción de giros y cambios de carril17Cierre centralizado18Luz de carretera izquierda / luz
de cruce derecha / luces
traseras / luz de conducción
diurna izquierda19Faros antiniebla / pilotos anti‐ niebla / iluminación de la matrí‐
culaN.ºCircuito20Alarma / bocina / iluminación /
limpiaparabrisas21Cuadro de instrumentos22Conmutador de las luces23Limpialuneta / bomba del lava‐
parabrisas / bocina24Batería general APC25Luz de marcha atrás26Interruptor del freno27Inyección de combustible /
motor de arranque28Airbag / bloqueo de la columna
de la dirección29Elevalunas eléctrico del acom‐
pañante30Servodirección31Luces de freno32Reserva de batería APC (con
sistema de llave electrónica)

178Cuidado del vehículoN.ºCircuito33Indicación de servicio34Encendedor / toma de corriente35Luz de carretera derecha / luz de
cruce izquierda / luces de posi‐
ción / luz de circulación diurna
derecha36Luces de freno / ABS / inmovili‐
zador37Iluminación interior / aire acon‐
dicionado38Arranque con sistema de llave
electrónica39Limpialuneta trasero40Avisos acústicos41Toma de corriente del comparti‐ mento de carga42Elevalunas eléctrico delconductor43Toma de corriente trasera44Arranque / módulo de control de la carroceríaN.ºCircuito45Asientos calefactados46Calefacción / aire acondicio‐
nado47Limpiaparabrisas48Tacógrafo
Una vez cambiados los fusibles de‐
fectuosos, reemplace el panel de re‐
cubrimiento.
Herramientas del
vehículo
Herramientas

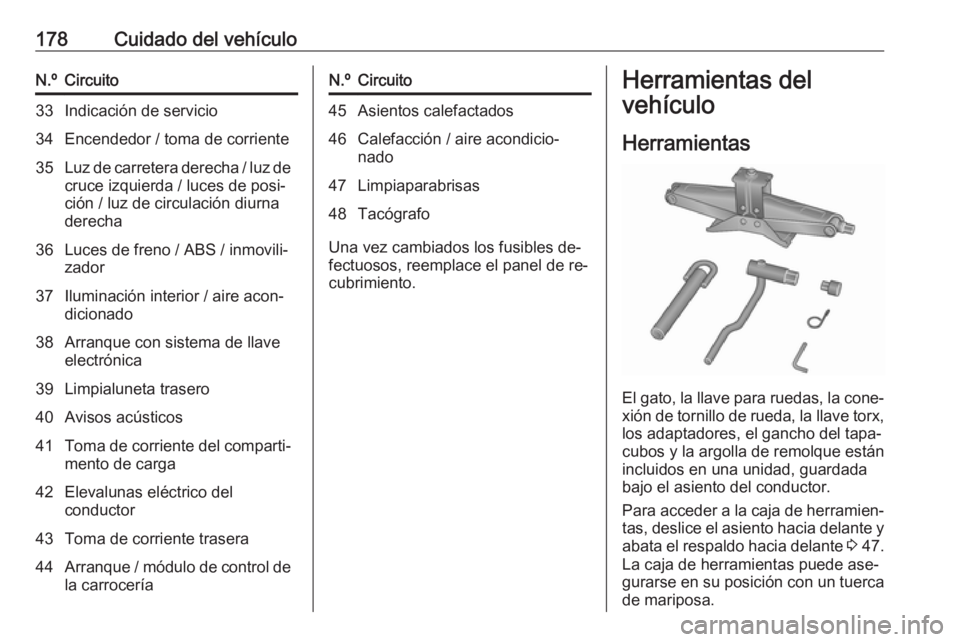

El gato, la llave para ruedas, la cone‐ xión de tornillo de rueda, la llave torx,
los adaptadores, el gancho del tapa‐
cubos y la argolla de remolque están
incluidos en una unidad, guardada
bajo el asiento del conductor.
Para acceder a la caja de herramien‐
tas, deslice el asiento hacia delante y
abata el respaldo hacia delante 3 47.
La caja de herramientas puede ase‐ gurarse en su posición con un tuerca
de mariposa.
