OPEL VIVARO B 2016.5 Ohjekirja (in Finnish)

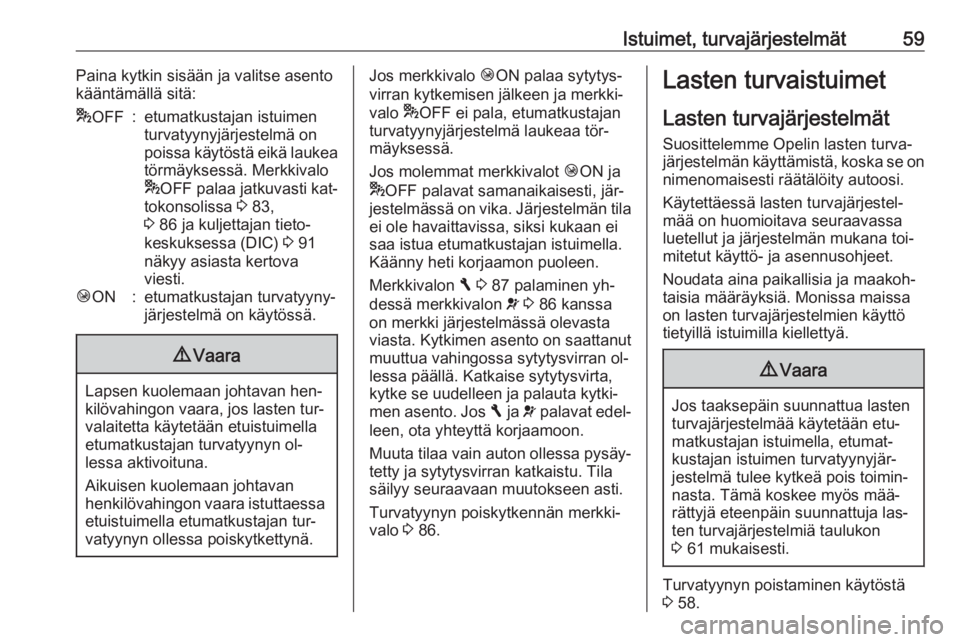

Istuimet, turvajärjestelmät59Paina kytkin sisään ja valitse asento
kääntämällä sitä:* OFF:etumatkustajan istuimen
turvatyynyjärjestelmä on
poissa käytöstä eikä laukea
törmäyksessä. Merkkivalo
* OFF palaa jatkuvasti kat‐
tokonsolissa 3 83,
3 86 ja kuljettajan tieto‐
keskuksessa (DIC) 3 91
näkyy asiasta kertova
viesti.Ó ON:etumatkustajan turvatyyny‐
järjestelmä on käytössä.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Jos merkkivalo ÓON palaa sytytys‐
virran kytkemisen jälkeen ja merkki‐
valo *OFF ei pala, etumatkustajan
turvatyynyjärjestelmä laukeaa tör‐
mäyksessä.
Jos molemmat merkkivalot ÓON ja
* OFF palavat samanaikaisesti, jär‐
jestelmässä on vika. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei
saa istua etumatkustajan istuimella.
Käänny heti korjaamon puoleen.
Merkkivalon F 3 87 palaminen yh‐
dessä merkkivalon v 3 86 kanssa
on merkki järjestelmässä olevasta viasta. Kytkimen asento on saattanut
muuttua vahingossa sytytysvirran ol‐
lessa päällä. Katkaise sytytysvirta,
kytke se uudelleen ja palauta kytki‐
men asento. Jos F ja v palavat edel‐
leen, ota yhteyttä korjaamoon.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu. Tila
säilyy seuraavaan muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 86.Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on
nimenomaisesti räätälöity autoosi.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa luetellut ja järjestelmän mukana toi‐
mitetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään etu‐
matkustajan istuimella, etumat‐
kustajan istuimen turvatyynyjär‐
jestelmä tulee kytkeä pois toimin‐
nasta. Tämä koskee myös mää‐
rättyjä eteenpäin suunnattuja las‐
ten turvajärjestelmiä taulukon
3 61 mukaisesti.
Turvatyynyn poistaminen käytöstä
3 58.

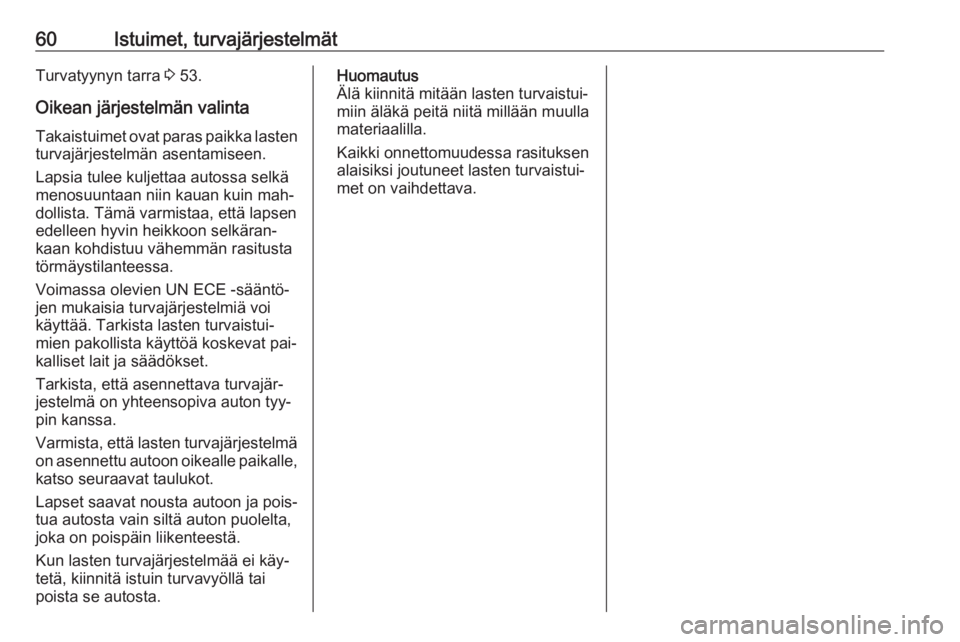

60Istuimet, turvajärjestelmätTurvatyynyn tarra 3 53.
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin mah‐
dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikkoon selkäran‐
kaan kohdistuu vähemmän rasitusta
törmäystilanteessa.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat pai‐
kalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton tyy‐
pin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei käy‐
tetä, kiinnitä istuin turvavyöllä tai
poista se autosta.Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

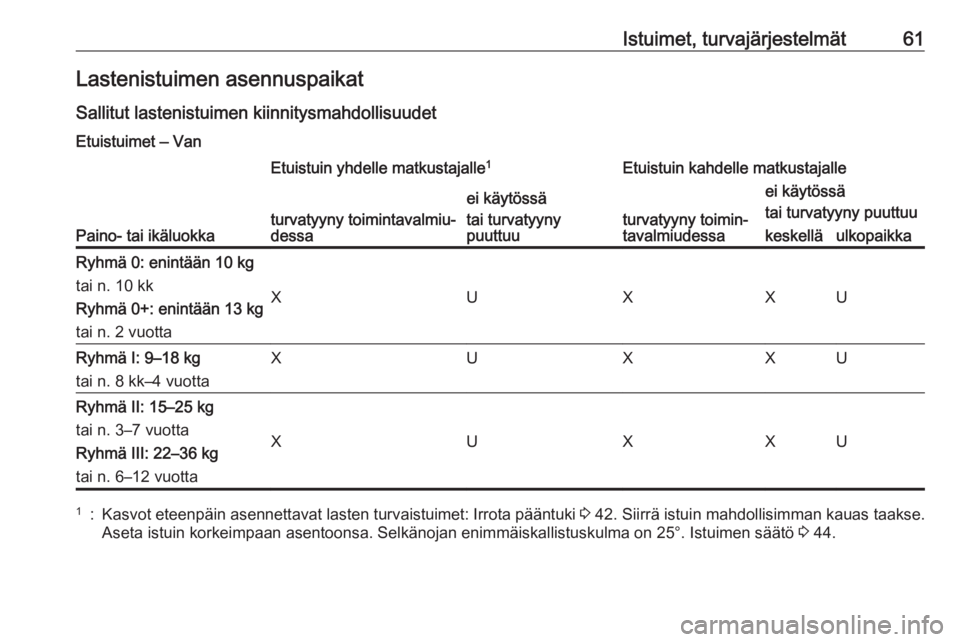

Istuimet, turvajärjestelmät61Lastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudet
Etuistuimet ‒ Van
Paino- tai ikäluokka
Etuistuin yhdelle matkustajalle 1Etuistuin kahdelle matkustajalle
turvatyyny toimintavalmiu‐
dessa
ei käytössä
tai turvatyyny
puuttuu
turvatyyny toimin‐
tavalmiudessa
ei käytössä
tai turvatyyny puuttuukeskelläulkopaikkaRyhmä 0: enintään 10 kg
tai n. 10 kk
Ryhmä 0+: enintään 13 kg
tai n. 2 vuotta
XUXXU
Ryhmä I: 9–18 kg
tai n. 8 kk–4 vuottaXUXXURyhmä II: 15–25 kg
tai n. 3–7 vuotta
Ryhmä III: 22–36 kg
tai n. 6–12 vuotta
XUXXU
1:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 42. Siirrä istuin mahdollisimman kauas taakse.
Aseta istuin korkeimpaan asentoonsa. Selkänojan enimmäiskallistuskulma on 25°. Istuimen säätö 3 44.

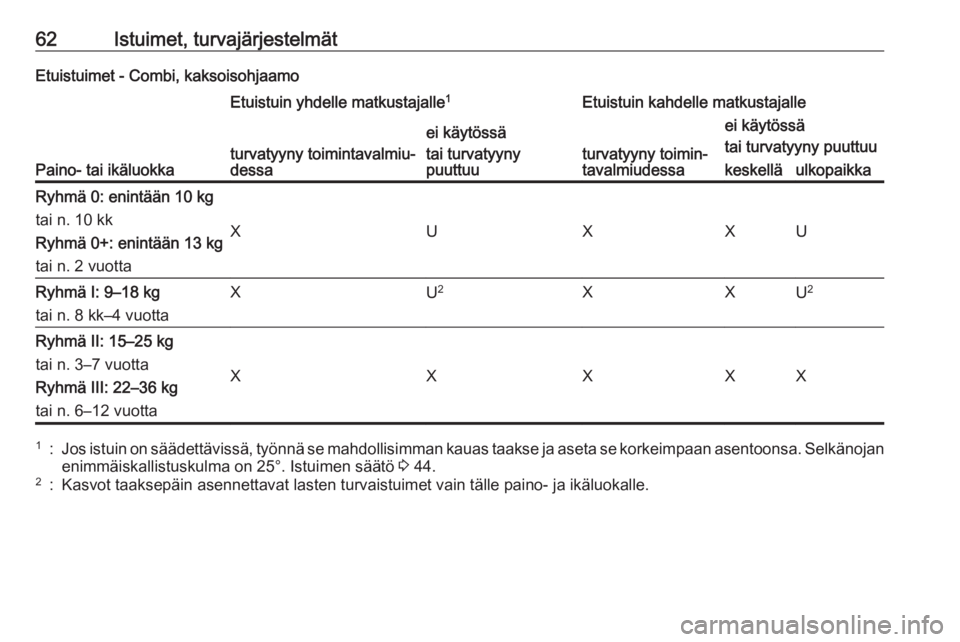

62Istuimet, turvajärjestelmätEtuistuimet - Combi, kaksoisohjaamo
Paino- tai ikäluokka
Etuistuin yhdelle matkustajalle1Etuistuin kahdelle matkustajalle
turvatyyny toimintavalmiu‐
dessa
ei käytössä
tai turvatyyny
puuttuu
turvatyyny toimin‐
tavalmiudessa
ei käytössä
tai turvatyyny puuttuukeskelläulkopaikkaRyhmä 0: enintään 10 kg
tai n. 10 kk
Ryhmä 0+: enintään 13 kg
tai n. 2 vuotta
XUXXU
Ryhmä I: 9–18 kg
tai n. 8 kk–4 vuottaXU 2XXU2Ryhmä II: 15–25 kg
tai n. 3–7 vuotta
Ryhmä III: 22–36 kg
tai n. 6–12 vuotta
XXXXX
1:Jos istuin on säädettävissä, työnnä se mahdollisimman kauas taakse ja aseta se korkeimpaan asentoonsa. Selkänojan
enimmäiskallistuskulma on 25°. Istuimen säätö 3 44.2:Kasvot taaksepäin asennettavat lasten turvaistuimet vain tälle paino- ja ikäluokalle.

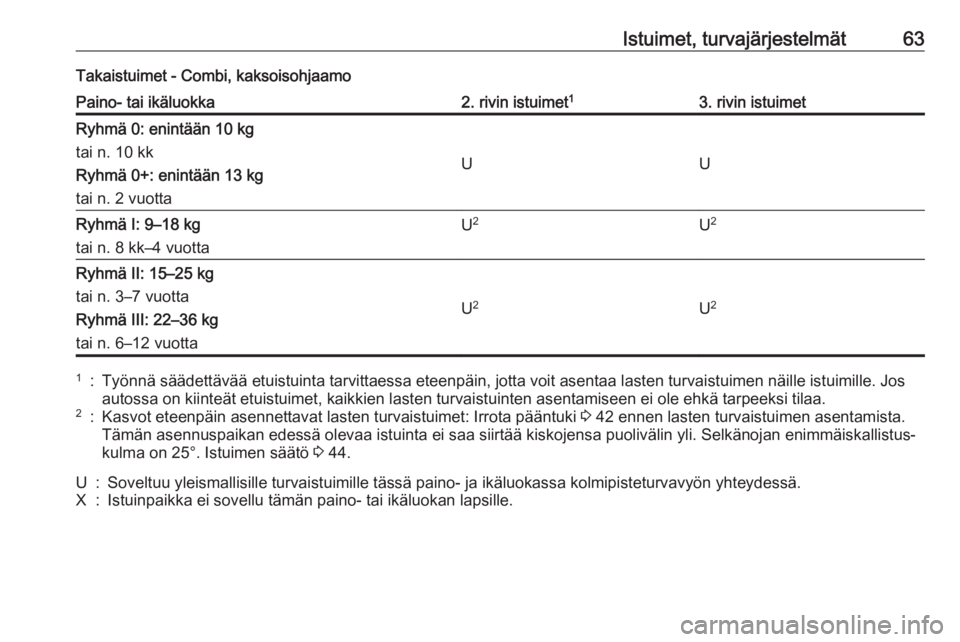

Istuimet, turvajärjestelmät63Takaistuimet - Combi, kaksoisohjaamoPaino- tai ikäluokka2. rivin istuimet13. rivin istuimetRyhmä 0: enintään 10 kg
tai n. 10 kk
Ryhmä 0+: enintään 13 kg
tai n. 2 vuotta
UU
Ryhmä I: 9–18 kg
tai n. 8 kk–4 vuottaU 2U2Ryhmä II: 15–25 kg
tai n. 3–7 vuotta
Ryhmä III: 22–36 kg
tai n. 6–12 vuotta
U 2U 2
1:Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos
autossa on kiinteät etuistuimet, kaikkien lasten turvaistuinten asentamiseen ei ole ehkä tarpeeksi tilaa.2:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 42 ennen lasten turvaistuimen asentamista.
Tämän asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistus‐ kulma on 25°. Istuimen säätö 3 44.U:Soveltuu yleismallisille turvaistuimille tässä paino- ja ikäluokassa kolmipisteturvavyön yhteydessä.X:Istuinpaikka ei sovellu tämän paino- tai ikäluokan lapsille.

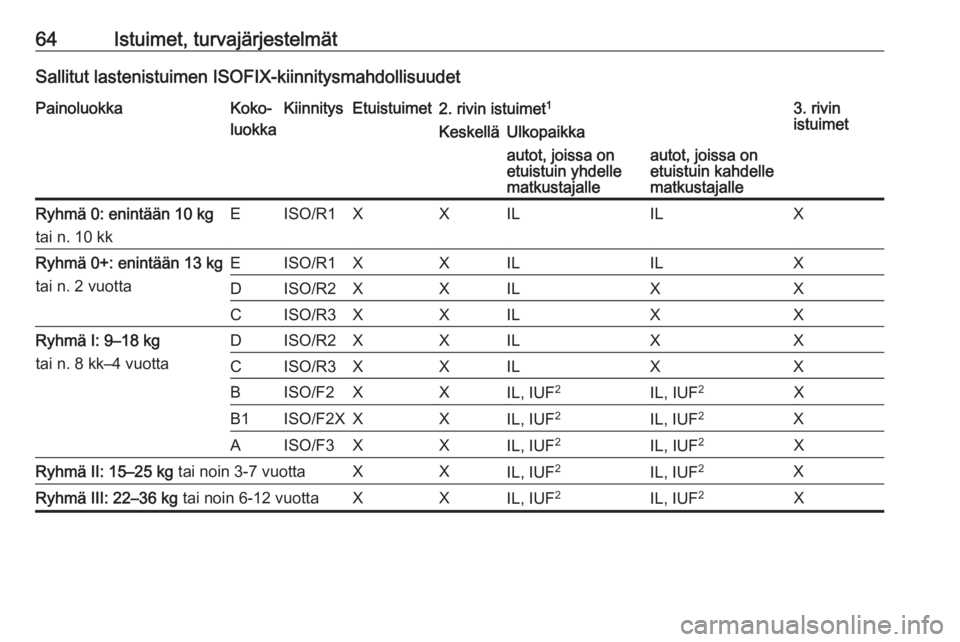

64Istuimet, turvajärjestelmätSallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKoko-
luokkaKiinnitysEtuistuimet2. rivin istuimet 13. rivin
istuimetKeskelläUlkopaikkaautot, joissa on
etuistuin yhdelle
matkustajalleautot, joissa on
etuistuin kahdelle
matkustajalleRyhmä 0: enintään 10 kg
tai n. 10 kkEISO/R1XXILILXRyhmä 0+: enintään 13 kg
tai n. 2 vuottaEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XRyhmä II: 15–25 kg
tai noin 3-7 vuottaXXIL, IUF2IL, IUF2XRyhmä III: 22–36 kg
tai noin 6-12 vuottaXXIL, IUF2IL, IUF 2X

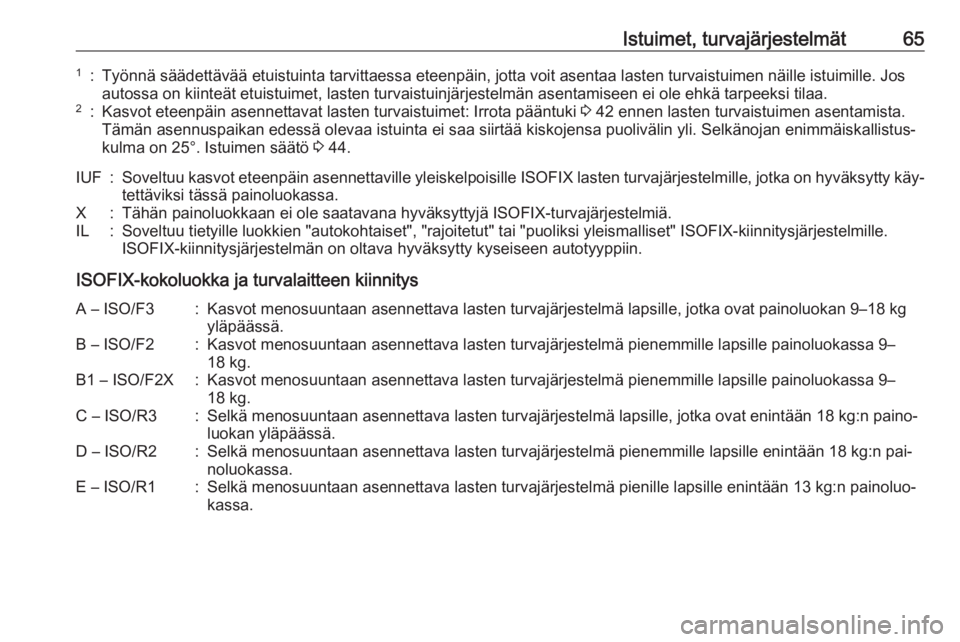

Istuimet, turvajärjestelmät651:Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos
autossa on kiinteät etuistuimet, lasten turvaistuinjärjestelmän asentamiseen ei ole ehkä tarpeeksi tilaa.2:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 42 ennen lasten turvaistuimen asentamista.
Tämän asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistus‐
kulma on 25°. Istuimen säätö 3 44.IUF:Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käy‐
tettäviksi tässä painoluokassa.X:Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.IL:Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3:Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässä.B – ISO/F2:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.B1 – ISO/F2X:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.C – ISO/R3:Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässä.D – ISO/R2:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n pai‐
noluokassa.E – ISO/R1:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

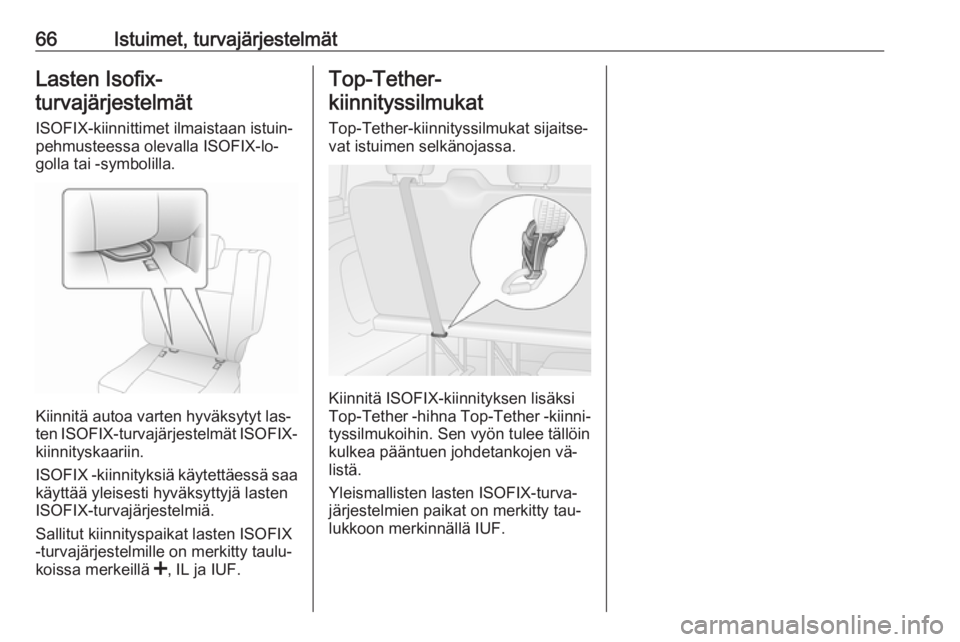

66Istuimet, turvajärjestelmätLasten Isofix-turvajärjestelmät
ISOFIX-kiinnittimet ilmaistaan istuin‐
pehmusteessa olevalla ISOFIX-lo‐
golla tai -symbolilla.
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin.
ISOFIX -kiinnityksiä käytettäessä saa
käyttää yleisesti hyväksyttyjä lasten
ISOFIX-turvajärjestelmiä.
Sallitut kiinnityspaikat lasten ISOFIX
-turvajärjestelmille on merkitty taulu‐
koissa merkeillä <, IL ja IUF.
Top-Tether-
kiinnityssilmukat
Top-Tether-kiinnityssilmukat sijaitse‐
vat istuimen selkänojassa.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleismallisten lasten ISOFIX-turva‐ järjestelmien paikat on merkitty tau‐
lukkoon merkinnällä IUF.

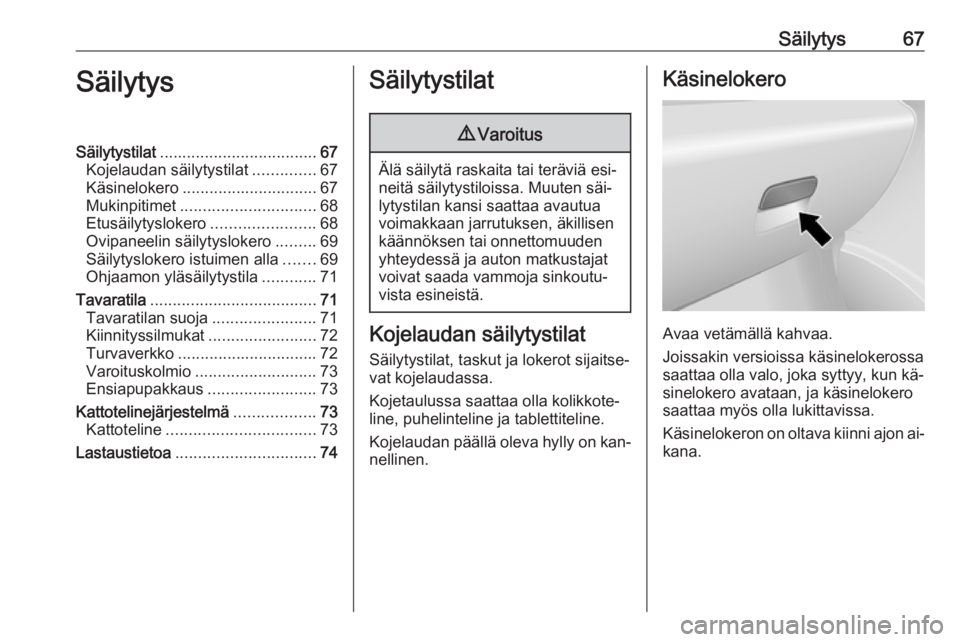

Säilytys67SäilytysSäilytystilat................................... 67
Kojelaudan säilytystilat ..............67
Käsinelokero .............................. 67
Mukinpitimet .............................. 68
Etusäilytyslokero .......................68
Ovipaneelin säilytyslokero .........69
Säilytyslokero istuimen alla .......69
Ohjaamon yläsäilytystila ............71
Tavaratila ..................................... 71
Tavaratilan suoja .......................71
Kiinnityssilmukat ........................72
Turvaverkko ............................... 72
Varoituskolmio ........................... 73
Ensiapupakkaus ........................73
Kattotelinejärjestelmä ..................73
Kattoteline ................................. 73
Lastaustietoa ............................... 74Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kojetaulussa saattaa olla kolikkote‐
line, puhelinteline ja tablettiteline.
Kojelaudan päällä oleva hylly on kan‐
nellinen.
Käsinelokero
Avaa vetämällä kahvaa.
Joissakin versioissa käsinelokerossa
saattaa olla valo, joka syttyy, kun kä‐
sinelokero avataan, ja käsinelokero
saattaa myös olla lukittavissa.
Käsinelokeron on oltava kiinni ajon ai‐
kana.

68SäilytysMukinpitimet
Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä, kojelaudan kes‐ kellä alhaalla ja versiosta riippuen
myös ovitaskuissa ja takaistuimen
alueella.
Lisää mukinpitimiä on alas käännetyn keskimmäisen takaistuimen selkäno‐
jan taustapuolella 3 68, 3 47.
Mukinpitimiin voidaan sijoittaa myös tuhkakuppirasia. Irrota siirrettävä tuh‐
kakuppirasia käyttääksesi mukinpiti‐
miä.
Tuhkakupit 3 80.
Etusäilytyslokero
Ohjaamon väliseinässä ja kattover‐
houksen kahvoissa on takkikoukut.
Eteen taitettava keskimmäinen
selkänoja
Keskirivin istuinten selkänojassa on
täysin eteen taitettuna säilytystilaa,
mukiteline ja asiakirjalokero.
Voit avata asiakirjalokeron ja käyttää
säilytystiloja painamalla selkänojan
takapuolella olevaa painiketta (nuoli).
Asenna asiakirjalokero työntämällä päätykappaleet mukitelineen uriin.
Asiakirjalokero on aina palautettava
alkuperäiseen asentoonsa ennen sel‐
känojan nostamista pystyyn.
Kiinnitä esineet tarvittaessa hihnalla.
