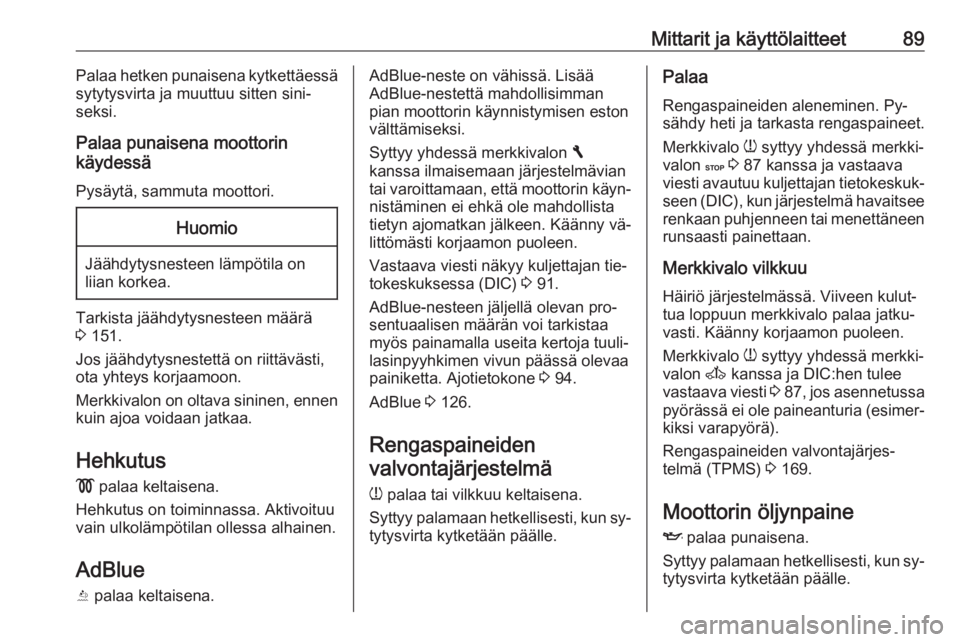

Mittarit ja käyttölaitteet89Palaa hetken punaisena kytkettäessäsytytysvirta ja muuttuu sitten sini‐
seksi.
Palaa punaisena moottorin
käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 151.
Jos jäähdytysnestettä on riittävästi, ota yhteys korjaamoon.
Merkkivalon on oltava sininen, ennen kuin ajoa voidaan jatkaa.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Aktivoituu
vain ulkolämpötilan ollessa alhainen.
AdBlue Y palaa keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistymisen estonvälttämiseksi.
Syttyy yhdessä merkkivalon F
kanssa ilmaisemaan järjestelmävian
tai varoittamaan, että moottorin käyn‐ nistäminen ei ehkä ole mahdollista
tietyn ajomatkan jälkeen. Käänny vä‐
littömästi korjaamon puoleen.
Vastaava viesti näkyy kuljettajan tie‐
tokeskuksessa (DIC) 3 91.
AdBlue-nesteen jäljellä olevan pro‐ sentuaalisen määrän voi tarkistaa
myös painamalla useita kertoja tuuli‐ lasinpyyhkimen vivun päässä olevaapainiketta. Ajotietokone 3 94.
AdBlue 3 126.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.Palaa
Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo w syttyy yhdessä merkki‐
valon C 3 87 kanssa ja vastaava
viesti avautuu kuljettajan tietokeskuk‐ seen (DIC), kun järjestelmä havaitseerenkaan puhjenneen tai menettäneenrunsaasti painettaan.
Merkkivalo vilkkuu Häiriö järjestelmässä. Viiveen kulut‐tua loppuun merkkivalo palaa jatku‐
vasti. Käänny korjaamon puoleen.
Merkkivalo w syttyy yhdessä merkki‐
valon A kanssa ja DIC:hen tulee
vastaava viesti 3 87 , jos asennetussa
pyörässä ei ole paineanturia (esimer‐ kiksi varapyörä).
Rengaspaineiden valvontajärjes‐
telmä (TPMS) 3 169.
Moottorin öljynpaine I palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.

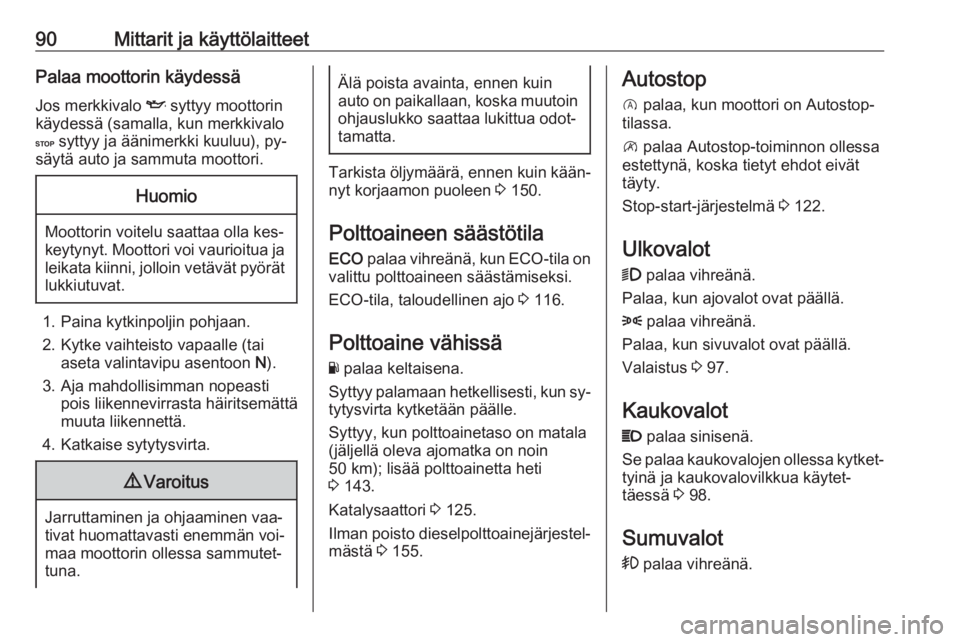

90Mittarit ja käyttölaitteetPalaa moottorin käydessäJos merkkivalo I syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu), py‐
säytä auto ja sammuta moottori.Huomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle (tai aseta valintavipu asentoon N).
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 150.
Polttoaineen säästötila ECO palaa vihreänä, kun ECO-tila on
valittu polttoaineen säästämiseksi.
ECO-tila, taloudellinen ajo 3 116.
Polttoaine vähissä
Y palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Syttyy, kun polttoainetaso on matala
(jäljellä oleva ajomatka on noin
50 km); lisää polttoainetta heti
3 143.
Katalysaattori 3 125.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 155.
Autostop
D palaa, kun moottori on Autostop-
tilassa.
\ palaa Autostop-toiminnon ollessa
estettynä, koska tietyt ehdot eivät
täyty.
Stop-start-järjestelmä 3 122.
Ulkovalot 9 palaa vihreänä.
Palaa, kun ajovalot ovat päällä.
8 palaa vihreänä.
Palaa, kun sivuvalot ovat päällä.
Valaistus 3 97.
Kaukovalot
P palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä ja kaukovalovilkkua käytet‐
täessä 3 98.
Sumuvalot > palaa vihreänä.

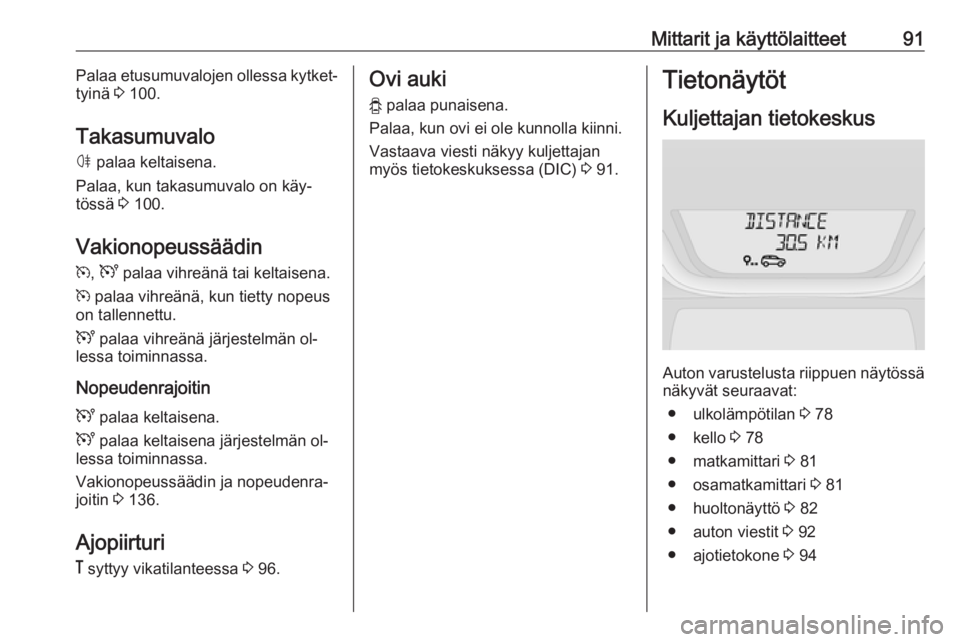

Mittarit ja käyttölaitteet91Palaa etusumuvalojen ollessa kytket‐
tyinä 3 100.
Takasumuvalo
ø palaa keltaisena.
Palaa, kun takasumuvalo on käy‐
tössä 3 100.
Vakionopeussäädin
m , U palaa vihreänä tai keltaisena.
m palaa vihreänä, kun tietty nopeus
on tallennettu.
U palaa vihreänä järjestelmän ol‐
lessa toiminnassa.
Nopeudenrajoitin
U palaa keltaisena.
U palaa keltaisena järjestelmän ol‐
lessa toiminnassa.
Vakionopeussäädin ja nopeudenra‐
joitin 3 136.
Ajopiirturi
& syttyy vikatilanteessa 3 96.Ovi auki
y palaa punaisena.
Palaa, kun ovi ei ole kunnolla kiinni.
Vastaava viesti näkyy kuljettajan
myös tietokeskuksessa (DIC) 3 91.Tietonäytöt
Kuljettajan tietokeskus
Auton varustelusta riippuen näytössä
näkyvät seuraavat:
● ulkolämpötilan 3 78
● kello 3 78
● matkamittari 3 81
● osamatkamittari 3 81
● huoltonäyttö 3 82
● auton viestit 3 92
● ajotietokone 3 94

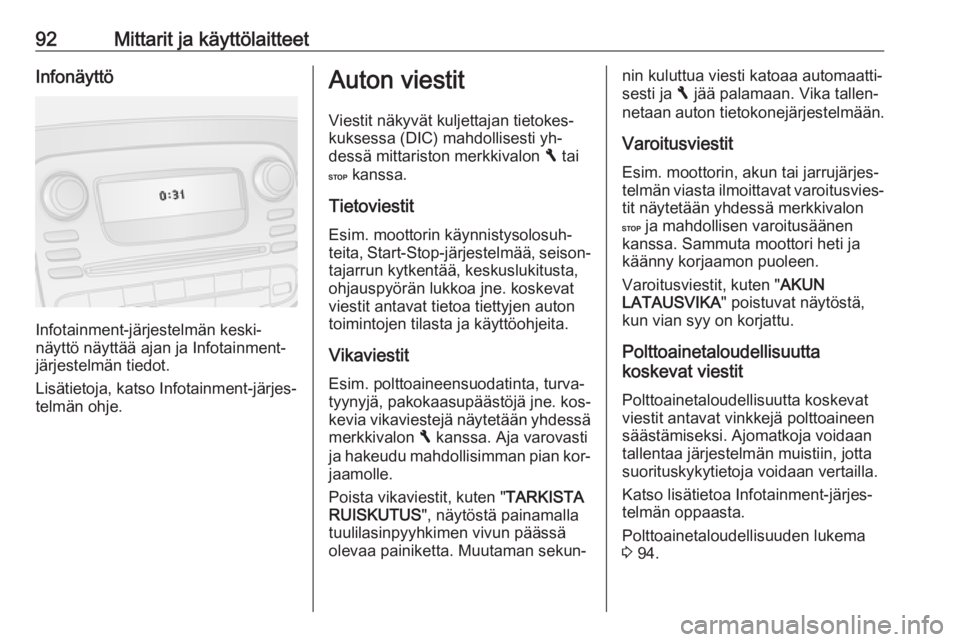

92Mittarit ja käyttölaitteetInfonäyttö
Infotainment-järjestelmän keski‐
näyttö näyttää ajan ja Infotainment-
järjestelmän tiedot.
Lisätietoja, katso Infotainment-järjes‐
telmän ohje.
Auton viestit
Viestit näkyvät kuljettajan tietokes‐
kuksessa (DIC) mahdollisesti yh‐
dessä mittariston merkkivalon F tai
C kanssa.
Tietoviestit
Esim. moottorin käynnistysolosuh‐
teita, Start-Stop-järjestelmää, seison‐
tajarrun kytkentää, keskuslukitusta,
ohjauspyörän lukkoa jne. koskevat
viestit antavat tietoa tiettyjen auton
toimintojen tilasta ja käyttöohjeita.
Vikaviestit Esim. polttoaineensuodatinta, turva‐
tyynyjä, pakokaasupäästöjä jne. kos‐
kevia vikaviestejä näytetään yhdessä
merkkivalon F kanssa. Aja varovasti
ja hakeudu mahdollisimman pian kor‐
jaamolle.
Poista vikaviestit, kuten " TARKISTA
RUISKUTUS ", näytöstä painamalla
tuulilasinpyyhkimen vivun päässä
olevaa painiketta. Muutaman sekun‐nin kuluttua viesti katoaa automaatti‐
sesti ja F jää palamaan. Vika tallen‐
netaan auton tietokonejärjestelmään.
Varoitusviestit Esim. moottorin, akun tai jarrujärjes‐
telmän viasta ilmoittavat varoitusvies‐
tit näytetään yhdessä merkkivalon
C ja mahdollisen varoitusäänen
kanssa. Sammuta moottori heti ja
käänny korjaamon puoleen.
Varoitusviestit, kuten " AKUN
LATAUSVIKA " poistuvat näytöstä,
kun vian syy on korjattu.
Polttoainetaloudellisuutta
koskevat viestit
Polttoainetaloudellisuutta koskevat
viestit antavat vinkkejä polttoaineen
säästämiseksi. Ajomatkoja voidaan
tallentaa järjestelmän muistiin, jotta
suorituskykytietoja voidaan vertailla.
Katso lisätietoa Infotainment-järjes‐
telmän oppaasta.
Polttoainetaloudellisuuden lukema
3 94.

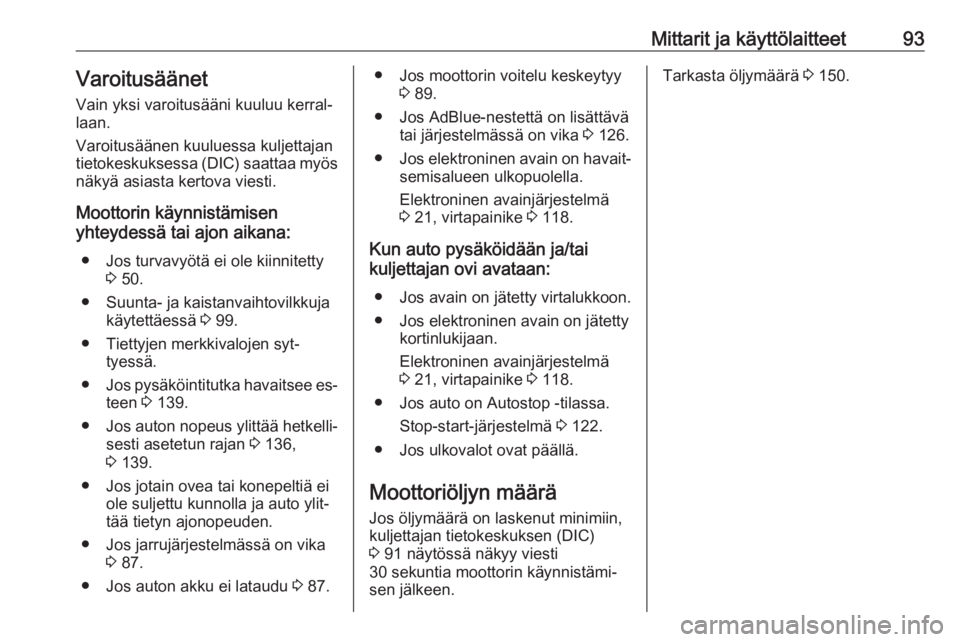

Mittarit ja käyttölaitteet93Varoitusäänet
Vain yksi varoitusääni kuuluu kerral‐
laan.
Varoitusäänen kuuluessa kuljettajan
tietokeskuksessa (DIC) saattaa myös näkyä asiasta kertova viesti.
Moottorin käynnistämisen
yhteydessä tai ajon aikana:
● Jos turvavyötä ei ole kiinnitetty 3 50.
● Suunta- ja kaistanvaihtovilkkuja käytettäessä 3 99.
● Tiettyjen merkkivalojen syt‐ tyessä.
● Jos pysäköintitutka havaitsee es‐
teen 3 139.
● Jos auton nopeus ylittää hetkelli‐
sesti asetetun rajan 3 136,
3 139.
● Jos jotain ovea tai konepeltiä ei ole suljettu kunnolla ja auto ylit‐
tää tietyn ajonopeuden.
● Jos jarrujärjestelmässä on vika 3 87.
● Jos auton akku ei lataudu 3 87.● Jos moottorin voitelu keskeytyy
3 89.
● Jos AdBlue-nestettä on lisättävä tai järjestelmässä on vika 3 126.
● Jos elektroninen avain on havait‐
semisalueen ulkopuolella.
Elektroninen avainjärjestelmä
3 21, virtapainike 3 118.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan:
● Jos avain on jätetty virtalukkoon.● Jos elektroninen avain on jätetty kortinlukijaan.
Elektroninen avainjärjestelmä
3 21, virtapainike 3 118.
● Jos auto on Autostop -tilassa. Stop-start-järjestelmä 3 122.
● Jos ulkovalot ovat päällä.
Moottoriöljyn määrä
Jos öljymäärä on laskenut minimiin,
kuljettajan tietokeskuksen (DIC)
3 91 näytössä näkyy viesti
30 sekuntia moottorin käynnistämi‐
sen jälkeen.Tarkasta öljymäärä 3 150.

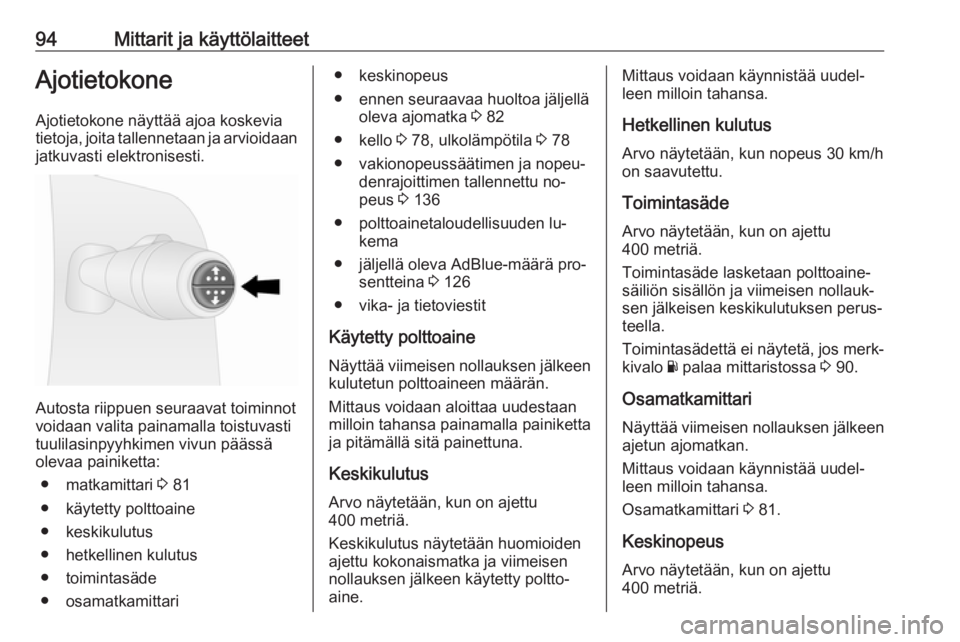

94Mittarit ja käyttölaitteetAjotietokone
Ajotietokone näyttää ajoa koskevia
tietoja, joita tallennetaan ja arvioidaan jatkuvasti elektronisesti.
Autosta riippuen seuraavat toiminnot
voidaan valita painamalla toistuvasti tuulilasinpyyhkimen vivun päässä
olevaa painiketta:
● matkamittari 3 81
● käytetty polttoaine
● keskikulutus
● hetkellinen kulutus
● toimintasäde
● osamatkamittari
● keskinopeus
● ennen seuraavaa huoltoa jäljellä oleva ajomatka 3 82
● kello 3 78, ulkolämpötila 3 78
● vakionopeussäätimen ja nopeu‐ denrajoittimen tallennettu no‐
peus 3 136
● polttoainetaloudellisuuden lu‐ kema
● jäljellä oleva AdBlue-määrä pro‐ sentteina 3 126
● vika- ja tietoviestit
Käytetty polttoaine Näyttää viimeisen nollauksen jälkeen
kulutetun polttoaineen määrän.
Mittaus voidaan aloittaa uudestaan
milloin tahansa painamalla painiketta
ja pitämällä sitä painettuna.
Keskikulutus
Arvo näytetään, kun on ajettu
400 metriä.
Keskikulutus näytetään huomioiden
ajettu kokonaismatka ja viimeisen
nollauksen jälkeen käytetty poltto‐
aine.Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Hetkellinen kulutus
Arvo näytetään, kun nopeus 30 km/h
on saavutettu.
Toimintasäde
Arvo näytetään, kun on ajettu
400 metriä.
Toimintasäde lasketaan polttoaine‐
säiliön sisällön ja viimeisen nollauk‐
sen jälkeisen keskikulutuksen perus‐
teella.
Toimintasädettä ei näytetä, jos merk‐
kivalo Y palaa mittaristossa 3 90.
Osamatkamittari
Näyttää viimeisen nollauksen jälkeen
ajetun ajomatkan.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Osamatkamittari 3 81.
Keskinopeus
Arvo näytetään, kun on ajettu
400 metriä.

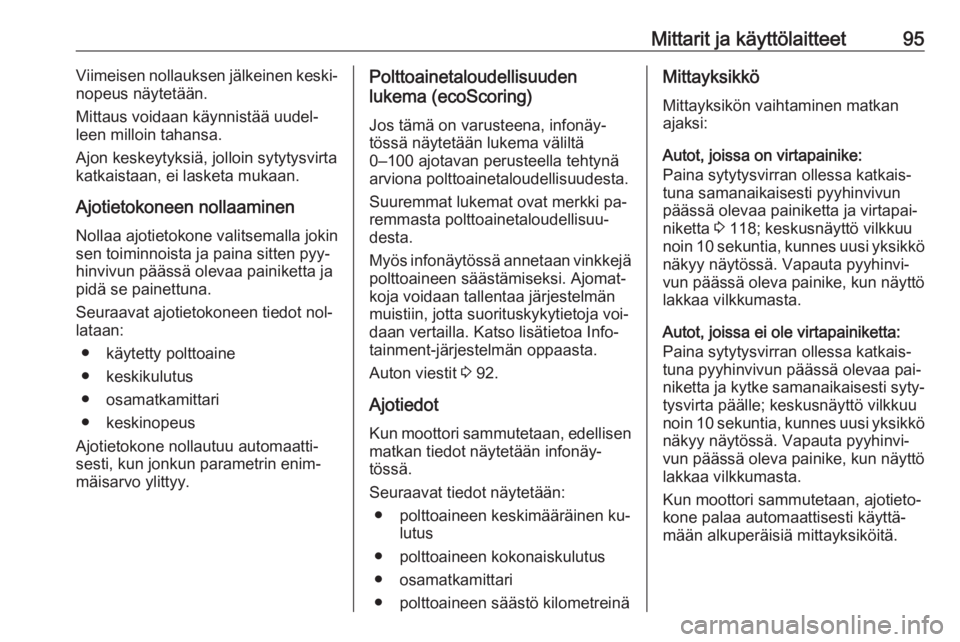

Mittarit ja käyttölaitteet95Viimeisen nollauksen jälkeinen keski‐
nopeus näytetään.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Ajon keskeytyksiä, jolloin sytytysvirta
katkaistaan, ei lasketa mukaan.
Ajotietokoneen nollaaminen
Nollaa ajotietokone valitsemalla jokin
sen toiminnoista ja paina sitten pyy‐
hinvivun päässä olevaa painiketta ja
pidä se painettuna.
Seuraavat ajotietokoneen tiedot nol‐
lataan:
● käytetty polttoaine
● keskikulutus
● osamatkamittari
● keskinopeus
Ajotietokone nollautuu automaatti‐ sesti, kun jonkun parametrin enim‐
mäisarvo ylittyy.Polttoainetaloudellisuuden
lukema (ecoScoring)
Jos tämä on varusteena, infonäy‐
tössä näytetään lukema väliltä
0‒100 ajotavan perusteella tehtynä
arviona polttoainetaloudellisuudesta.
Suuremmat lukemat ovat merkki pa‐
remmasta polttoainetaloudellisuu‐
desta.
Myös infonäytössä annetaan vinkkejä
polttoaineen säästämiseksi. Ajomat‐
koja voidaan tallentaa järjestelmän
muistiin, jotta suorituskykytietoja voi‐
daan vertailla. Katso lisätietoa Info‐
tainment-järjestelmän oppaasta.
Auton viestit 3 92.
Ajotiedot Kun moottori sammutetaan, edellisenmatkan tiedot näytetään infonäy‐
tössä.
Seuraavat tiedot näytetään: ● polttoaineen keskimääräinen ku‐ lutus
● polttoaineen kokonaiskulutus
● osamatkamittari
● polttoaineen säästö kilometreinäMittayksikkö
Mittayksikön vaihtaminen matkan
ajaksi:
Autot, joissa on virtapainike:
Paina sytytysvirran ollessa katkais‐
tuna samanaikaisesti pyyhinvivun
päässä olevaa painiketta ja virtapai‐
niketta 3 118; keskusnäyttö vilkkuu
noin 10 sekuntia, kunnes uusi yksikkö
näkyy näytössä. Vapauta pyyhinvi‐
vun päässä oleva painike, kun näyttö lakkaa vilkkumasta.
Autot, joissa ei ole virtapainiketta:
Paina sytytysvirran ollessa katkais‐
tuna pyyhinvivun päässä olevaa pai‐
niketta ja kytke samanaikaisesti syty‐
tysvirta päälle; keskusnäyttö vilkkuu
noin 10 sekuntia, kunnes uusi yksikkö
näkyy näytössä. Vapauta pyyhinvi‐
vun päässä oleva painike, kun näyttö lakkaa vilkkumasta.
Kun moottori sammutetaan, ajotieto‐
kone palaa automaattisesti käyttä‐
mään alkuperäisiä mittayksiköitä.

96Mittarit ja käyttölaitteetVirtakatkosJos virransyöttö on katkennut tai au‐
ton akun jännite on laskenut liian al‐
haiseksi, ajotietokoneeseen tallenne‐ tut tiedot menetetään.Ajopiirturi
Ajopiirturia käytetään mukana toimi‐
tettavien ohjeiden mukaisesti. Nou‐
data käyttöä koskevia määräyksiä.
Huomautus
Jos autoon on asennettu ajopiirturi,
ajettu kokonaismatka saattaa näkyä ainoastaan ajopiirturissa, ei mittaris‐
tonäytössä olevassa matkamitta‐
rissa.
Matkamittari 3 81.
Merkkivalo & 3 91 syttyy mittaristossa
vikatilanteessa. Käänny korjaamon puoleen.

Valaistus97ValaistusUlkovalot...................................... 97
Valokytkin .................................. 97
Valoautomatiikka .......................97
Kaukovalot ................................. 98
Kaukovalovilkku .........................98
Ajovalojen kantaman säätö .......98
Ajovalot ajettaessa ulkomailla ...98
Päiväajovalot ............................. 99
Mukautuvat ajovalot ..................99
Varoitusvilkut ............................. 99
Suunta- ja kaistanvaihtovilkut ....99
Etusumuvalot ........................... 100
Takasumuvalot ........................ 100
Peruutusvalot .......................... 100
Huurtuneet lamppujen suojukset ................................ 100
Sisävalot .................................... 101
Kojelaudan valaistuksen säätö 101
Tavaratilan valaistus ................102
Hansikaslokeron valo ..............102
Valaistusominaisuudet ...............102
Sisääntulovalot ........................ 102
Poistumisvalot ......................... 103
Akun purkautumisen esto ........103Ulkovalot
Valokytkin
Ulomman kytkimen kääntäminen:
7:pois päältä8:sivuvalot9P:ajovalot
Kaukovalojen merkkivalo P 3 90.
Lähivalojen merkkivalo 9 3 90.
ValoautomatiikkaAUTO:valoautomatiikka
Kun valoautomatiikka on aktivoituna
ja moottori käynnissä, järjestelmä
vaihtaa päiväajovalojen ja ajovalojen
välillä ulkovalaistuksesta riippuen.
Turvallisuussyistä valoautomatiikka
on hyvä pitää aktivoituna.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Päiväajovalot 3 99.

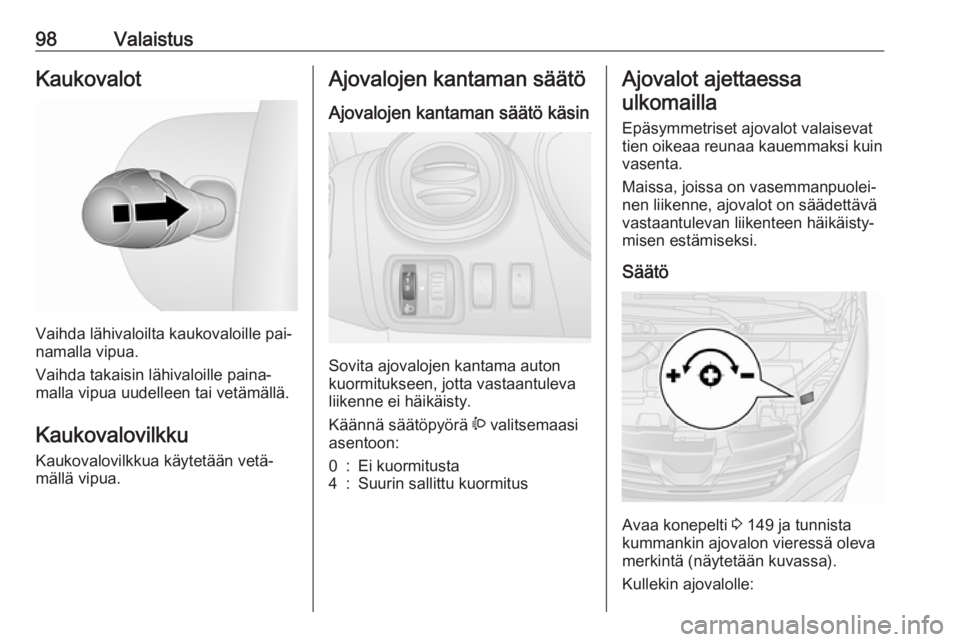

98ValaistusKaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda takaisin lähivaloille paina‐
malla vipua uudelleen tai vetämällä.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Ajovalojen kantaman säätö
Ajovalojen kantaman säätö käsin
Sovita ajovalojen kantama auton
kuormitukseen, jotta vastaantuleva
liikenne ei häikäisty.
Käännä säätöpyörä ? valitsemaasi
asentoon:
0:Ei kuormitusta4:Suurin sallittu kuormitusAjovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐
nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Säätö
Avaa konepelti 3 149 ja tunnista
kummankin ajovalon vieressä oleva
merkintä (näytetään kuvassa).
Kullekin ajovalolle:
