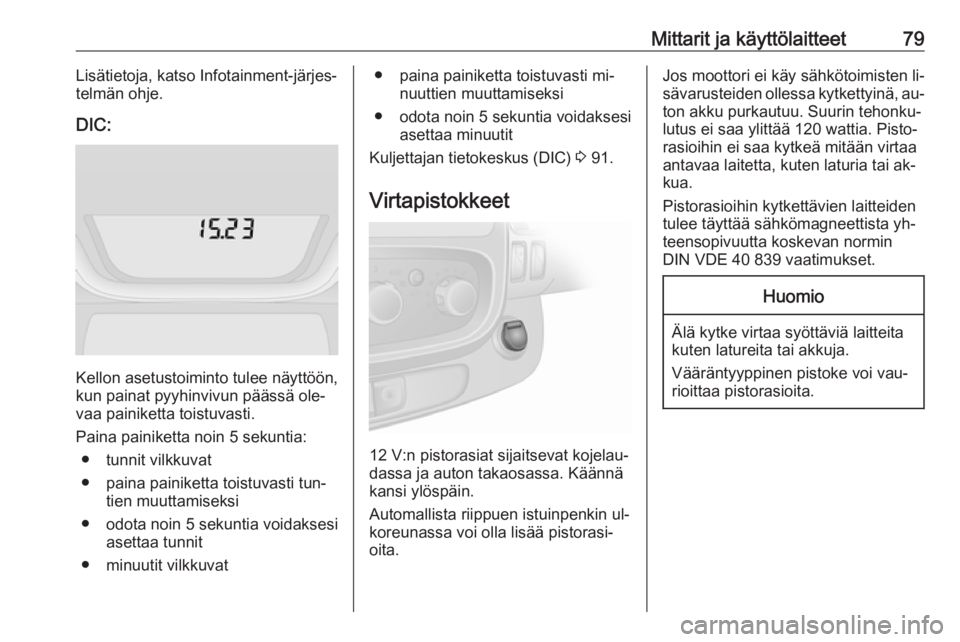

Mittarit ja käyttölaitteet79Lisätietoja, katso Infotainment-järjes‐
telmän ohje.
DIC:
Kellon asetustoiminto tulee näyttöön,
kun painat pyyhinvivun päässä ole‐
vaa painiketta toistuvasti.
Paina painiketta noin 5 sekuntia: ● tunnit vilkkuvat
● paina painiketta toistuvasti tun‐ tien muuttamiseksi
● odota noin 5 sekuntia voidaksesi asettaa tunnit
● minuutit vilkkuvat
● paina painiketta toistuvasti mi‐ nuuttien muuttamiseksi
● odota noin 5 sekuntia voidaksesi asettaa minuutit
Kuljettajan tietokeskus (DIC) 3 91.
Virtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa. Käännä kansi ylöspäin.
Automallista riippuen istuinpenkin ul‐
koreunassa voi olla lisää pistorasi‐
oita.
Jos moottori ei käy sähkötoimisten li‐
sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu. Suurin tehonku‐
lutus ei saa ylittää 120 wattia. Pisto‐
rasioihin ei saa kytkeä mitään virtaa
antavaa laitetta, kuten laturia tai ak‐
kua.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.Huomio
Älä kytke virtaa syöttäviä laitteita
kuten latureita tai akkuja.
Vääräntyyppinen pistoke voi vau‐
rioittaa pistorasioita.

80Mittarit ja käyttölaitteetSavukkeensytytin
Savukkeensytytin sijaitsee kojetau‐
lussa.
Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältäkäyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
Tuhkakupit
Huomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi au‐ tossa. Avaa kansi käyttöä varten.
Tuhkakupit voidaan sijoittaa mukinpi‐
timiin kojelaudan molemmissa
päissä, kojelaudan alaosassa kes‐
kellä ja versiosta riippuen myös ovi‐
taskuissa tai takaistuinten alueella.
Mukinpitimet 3 68.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden. Nopeudenrajoitin
Maksiminopeutta voidaan rajoittaa nopeusrajoittimella. Kojetaulussa on
asiasta ilmoittava varoitustarra.

Mittarit ja käyttölaitteet81Varoitusääni kuuluu 10 sekunnin ajan
40 sekunnin välein, jos auto ylittää
hetkellisesti asetetun nopeuden.
Huomautus
Auton nopeus saattaa ylittää asete‐
tun rajoituksen joissakin olosuh‐
teissa (esimerkiksi jyrkissä mäissä).
Nopeusrajoitin 3 139, vakionopeus‐
säätimen nopeusrajoitin 3 136.
Matkamittari
Näyttää tallennetun ajomatkan.
Osamatkamittari Osamatkamittari näkyy matkamittarin
alla kuljettajan tietokeskuksessa
(DIC) ja näyttää edellisen nollauksen
jälkeen ajetun matkan.
Nollaa osamatkamittarin näkyessä
painamalla painiketta pyyhinvivun
päässä muutaman sekunnin ajan sy‐
tytysvirran ollessa kytkettynä. Näyttö
vilkkuu ja arvo nollautuu.
Kuljettajan tietokeskus (DIC) 3 91.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.Huomio
Neulan ollessa keltaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.

82Mittarit ja käyttölaitteetPolttoaineen ollessa vähissä myös
mittariston merkkivalo Y palaa
3 83 (jäljellä oleva ajomatka on noin
50 kilometriä): lisää polttoainetta heti 3 143.
Älä aja säiliötä tyhjäksi.
Dieselpolttoainejärjestelmä, ilmaus
3 155.
Huomautus
Sytytysvirta täytyy katkaista ennen
tankkaamista sen varmistamiseksi,
että polttoainemäärä näkyy näy‐
tössä oikein. Vältä pienten polttoai‐
nemäärien lisäystä (esim. alle
5 litraa) lukemien tarkkuuden var‐
mistamiseksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.Polttoainetaloudellisuuden
mittari
Polttoainetaloudellisuuden mittari
laskee hetkellisen polttoainetaloudel‐
lisuuden kulloisenkin ajotavan perus‐
teella.
Mittari ilmoittaa kulloisenkin polttoai‐
netaloudellisuuden eri väreillä:
Vihreä:polttoainetaloudellisuus
on parhaimmillaanKeltainen:liian raju ajotapaOranssi:polttoainetaloudellisuus
huonoimmillaanPolttoainetaloudellisuuden mittari on
oletusarvoisesti käytössä. Se voi‐
daan poistaa käytöstä Infotainment-
järjestelmän kautta. Katso lisätietoa
Infotainment-järjestelmän oppaasta.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva ajo‐
matka näkyy hetkellisesti kuljettajan
tietokeskuksessa (DIC). Huoltoväli
saattaa vaihdella huomattavasti ajo-
olosuhteiden mukaan.
Huoltoa edeltävä etäisyys voidaan
näyttää myös painamalla pyyhinvivun
päässä olevaa painiketta noin
5 sekuntia.
Kun seuraavaan huoltoon on jäljellä
alle 1 500 kilometriä tai 1 kuukausi, kuljettajan tietokeskuksessa näkyy
viesti.
Kun ajomatka on 0 kilometriä tai
huolto on ajankohtainen, merkkivalo
F syttyy mittaristossa ja kuljettajan
tietokeskuksessa ja asiasta kertova
viesti näkyy kuljettajan tietokeskuk‐
sessa.

Mittarit ja käyttölaitteet83Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaaminen
Huoltonäyttö on nollattava huollon jäl‐ keen:
Valitse huoltoa edeltävän ajomatkan
näyttö kuljettajan tietokeskuksessa ja
paina pyyhinvivun päässä olevaa pai‐ niketta noin 10 sekuntia.
Ajotietokone 3 94.
Kuljettajan tietokeskus (DIC) 3 91.
Huoltotiedot 3 184.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐ tus

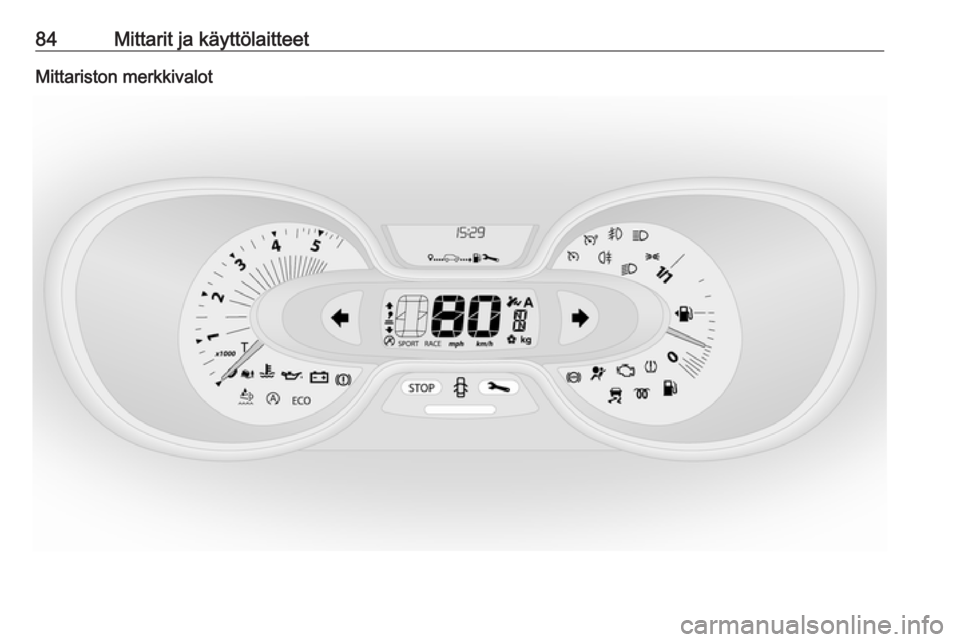

84Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet85Kattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 85XTurvavyömuistutin
3 86vTurvatyynyt ja turva‐
vyönkiristimet 3 86Ó PÄÄLLETurvatyynyn aktivointi
3 86* POISTurvatyynyn poista‐
minen käytöstä 3 86pLatausjärjestelmä
3 87ZToimintavian merkkivalo
3 87FHuolla auto pian 3 87CSammuta moottori
3 87RJarrujärjestelmä 3 87uLukkiutumaton jarrujär‐
jestelmä (ABS) 3 88kjVaihto ylös, vaihto alas
3 88RElektroninen ajonvakau‐
tusjärjestelmä 3 88ØElektroninen ajonvakau‐
tusjärjestelmä pois
päältä 3 88WJäähdytysnesteen
lämpötila 3 88!Hehkutus 3 89YAdBlue 3 89wRengaspaineiden
valvontajärjestelmä
3 89IMoottorin öljynpaine
3 89ECOPolttoaineen säästötila
3 90YPolttoaine vähissä
3 90DAutostop 3 90\Autostop estetty 3 909Ulkovalot 3 908Ulkovalot 3 90CKaukovalot 3 90>Sumuvalot 3 90øTakasumuvalo 3 91mVakionopeussäädin
3 91UVakionopeussäätimen
nopeusrajoitin 3 91&Ajopiirturi 3 91yOvi auki 3 91
Suuntavilkku
O vilkkuu vihreänä.
Vilkkuu suuntavalojen tai varoitusvilk‐
kujen ollessa kytkettyinä.

86Mittarit ja käyttölaitteetNopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki.
Polttimon vaihto 3 157.
Sulakkeet 3 162.
Suuntavalot 3 99.
Turvavyömuistutin X palaa tai vilkkuu punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni kuuluu myös enintään 2 minuutin
ajan.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.
Huomautus
Etuistuimilla olevat painavat esineet
voivat sytyttää merkkivalon X.
Poista esine istuimelta tai kiinnitä turvavyö.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 51.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Jos se ei syty tai syttyy ajon aikana,
turvatyynyjärjestelmässä tai turva‐
vyönkiristimessä on vika. Turvatyynyt ja turvavyönkiristimet eivät ehkä lau‐
kea onnettomuudessa.
Turvavyönkiristimien tai turvatyyny‐
jen lauettua v palaa jatkuvasti.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavyönkiristimet, turvatyynyjär‐
jestelmä 3 50, 3 53.
Turvatyynyn poistaminen käytöstä
Ó ON palaa keltaisena.
Etumatkustajan turvatyyny on käy‐
tössä.
* OFF palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 58.
Jos molemmat merkkivalot ÓON ja
* OFF palavat samanaikaisesti, jär‐
jestelmässä on vika. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei
saa istua etumatkustajan istuimella.
Käänny heti korjaamon puoleen.
Jos valot palavat yhdessä merkkiva‐
lon v tai F kanssa, käänny korjaa‐
mon puoleen.

Mittarit ja käyttölaitteet879Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Turvatyynyjärjestelmä 3 53, turva‐
vyönkiristimet 3 50 , turvatyynyn pois‐
taminen käytöstä 3 58.
Latausjärjestelmä
p palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Palaa moottorin käydessäJos merkkivalo p syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu), py‐
säytä auto ja sammuta moottori.
Auton akku ei lataudu. Moottorin
jäähdytys saattaa olla keskeytynyt.
Jarrutusta ei ehkä tehosteta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian
F palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.Voi palaa yhdessä muiden merkkiva‐
lojen kanssa, kuljettajan tietokeskuk‐
sessa (DIC) voi näkyä asiasta kertova
viesti 3 91. Käänny välittömästi kor‐
jaamon puoleen.
Sammuta moottori C palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Jos valo palaa yhdessä muiden merk‐
kivalojen kanssa (esim. p, I ja R)
samalla kun varoitusääni kuuluu ja
kuljettajan tietokeskuksessa (DIC)
3 91 näkyy vastaava viesti, sam‐
muta moottori heti ja käänny korjaa‐
mon puoleen.
Jarrujärjestelmä
R palaa punaisena.
Palaa, kun sytytysvirta ja seisonta‐
jarru on kytketty 3 132 ja sammuu,
kun seisontajarru vapautetaan.
Syttyy, kun seisontajarru vapaute‐
taan, jos jarrunesteen määrä on liian
alhainen 3 153.

88Mittarit ja käyttölaitteet9Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jos R syttyy yhdessä merkkivalon
C kanssa ja myös äänimerkki kuu‐
luu, jarrujärjestelmässä on vika. Vas‐
taava viesti näkyy kuljettajan myös
tietokeskuksessa (DIC) 3 91.
Käänny välittömästi korjaamon puo‐
leen.
Jarrujärjestelmä 3 131.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa hetken sytytysvirran kytkemi‐
sen jälkeen. Järjestelmä on toiminta‐
valmis, kun u sammuu.
Jos merkkivalo u ei sammu muuta‐
man sekunnin kuluttua tai jos se syt‐
tyy ajon aikana, ABS-järjestelmässä
on vika. Merkkivalo F saattaa myös
syttyä mittaristossa ja kuljettajan tie‐
tokeskuksessa (DIC) saattaa näkyä
asiasta kertova viesti 3 91. Jarru‐
järjestelmä toimii edelleen mutta il‐
man ABS-toimintoa.
Jos merkkivalot u, F , R ja C sytty‐
vät, jarrujärjestelmässä on vika. Vas‐ taava viesti tulee näkyviin kuljettajan
tietokeskukseen. Käänny välittömästi korjaamon puoleen.
Lukkiutumaton jarrujärjestelmä
(ABS) 3 131.
Vaihto ylös k tai j palaa.
On suositeltavaa vaihtaa vaihdetta
valon palaessa polttoainetalouden
parantamiseksi.
Elektroninen ajonvakautus‐ järjestelmä
R vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle.Merkkivalo vilkkuu ajon aikana
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐maattisesti.
Merkkivalo palaa ajon aikana
Järjestelmä ei ole käytettävissä. Vas‐
taava viesti näkyy kuljettajan myös
tietokeskuksessa (DIC) 3 91.
ESP® Plus
3 134, luistonestojärjes‐
telmä 3 133.
Elektroninen ajonvakautus‐ järjestelmä pois päältä
Ø palaa vihreänä.
Jos ESP® Plus
on poistettu käytöstä
painamalla kojetaulussa Ø, merkki‐
valo Ø syttyy ja kuljettajan tietokes‐
kukseen (DIC) tulee vastaava viesti 3 91.
ESP® Plus
3 134, luistonestojärjes‐
telmä 3 133.
Jäähdytysnesteen lämpötila W palaa sinisenä tai punaisena.
