Уход за автомобилем189

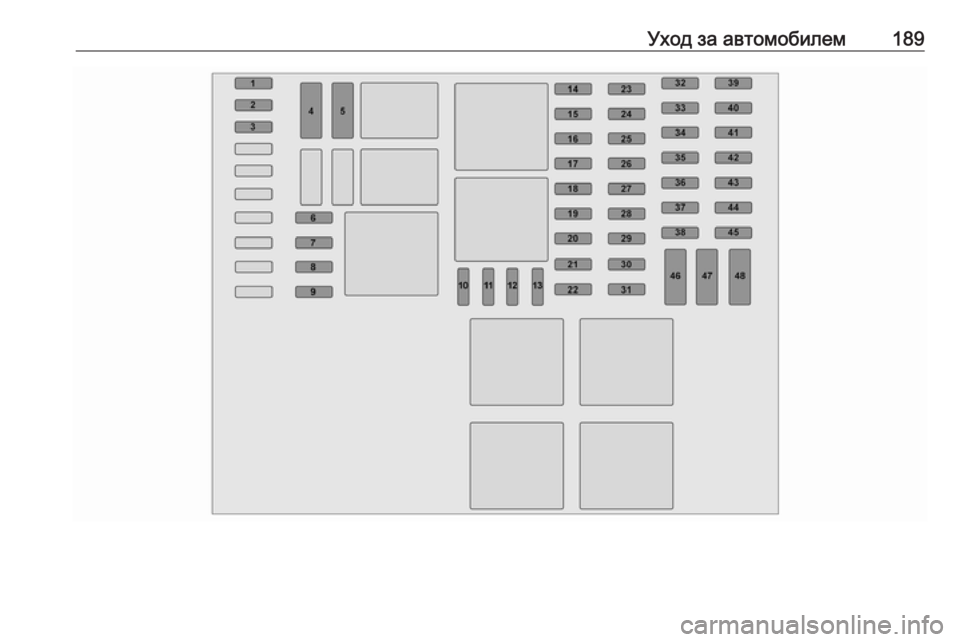

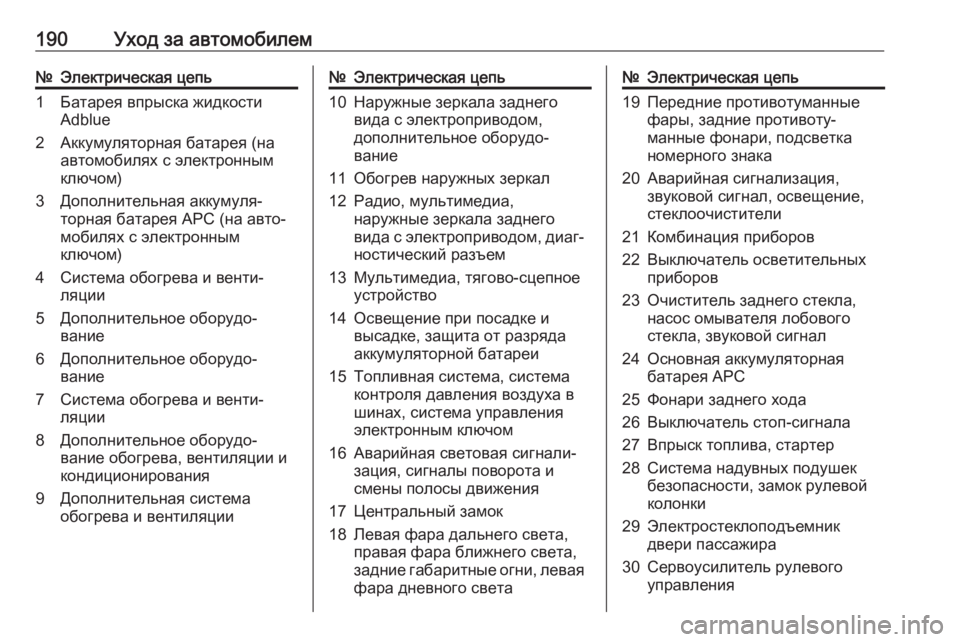

190Уход за автомобилем№Электрическая цепь1Батарея впрыска жидкости
Adblue2Аккумуляторная батарея (на
автомобилях с электронным
ключом)3Дополнительная аккумуля‐
торная батарея APC (на авто‐
мобилях с электронным
ключом)4Система обогрева и венти‐
ляции5Дополнительное оборудо‐
вание6Дополнительное оборудо‐
вание7Система обогрева и венти‐
ляции8Дополнительное оборудо‐
вание обогрева, вентиляции и
кондиционирования9Дополнительная система
обогрева и вентиляции№Электрическая цепь10Наружные зеркала заднего
вида с электроприводом,
дополнительное оборудо‐
вание11Обогрев наружных зеркал12Радио, мультимедиа,
наружные зеркала заднего
вида с электроприводом, диаг‐
ностический разъем13Мультимедиа, тягово-сцепное
устройство14Освещение при посадке и
высадке, защита от разряда
аккумуляторной батареи15Топливная система, система
контроля давления воздуха в
шинах, система управления
электронным ключом16Аварийная световая сигнали‐
зация, сигналы поворота и
смены полосы движения17Центральный замок18Левая фара дальнего света,
правая фара ближнего света,
задние габаритные огни, левая фара дневного света№Электрическая цепь19Передние противотуманные
фары, задние противоту‐
манные фонари, подсветка
номерного знака20Аварийная сигнализация,
звуковой сигнал, освещение,
стеклоочистители21Комбинация приборов22Выключатель осветительных
приборов23Очиститель заднего стекла,
насос омывателя лобового
стекла, звуковой сигнал24Основная аккумуляторная
батарея APC25Фонари заднего хода26Выключатель стоп-сигнала27Впрыск топлива, стартер28Система надувных подушек
безопасности, замок рулевой
колонки29Электростеклоподъемник
двери пассажира30Сервоусилитель рулевого
управления

Уход за автомобилем191№Электрическая цепь31Стоп-сигналы32Дополнительная аккумуля‐
торная батарея APC (на авто‐
мобилях с электронным
ключом)33Дисплей технического обслу‐
живания34Прикуриватель, розетка элек‐
тропитания35Правая фара дальнего света,
левая фара ближнего света,
боковые фонари, правая фара
дневного света36Стоп-сигнал, система ABS,
иммобилайзер37Освещение салона, конди‐
ционер38Система пуска с помощью
электронного ключа39Очиститель заднего стекла40Предупреждающие звуковые
сигналы41Розетка багажного отделения42Электростеклоподъемник
двери водителя№Электрическая цепь43Задняя розетка44Пуск двигателя, блок управ‐ ления кузовным оборудова‐
нием45Подогрев сидений46Обогрев, кондиционер47Очиститель ветрового стекла48Тахограф
Сменив вышедшие из строя предо‐ хранители, замените панель оби‐
вки.

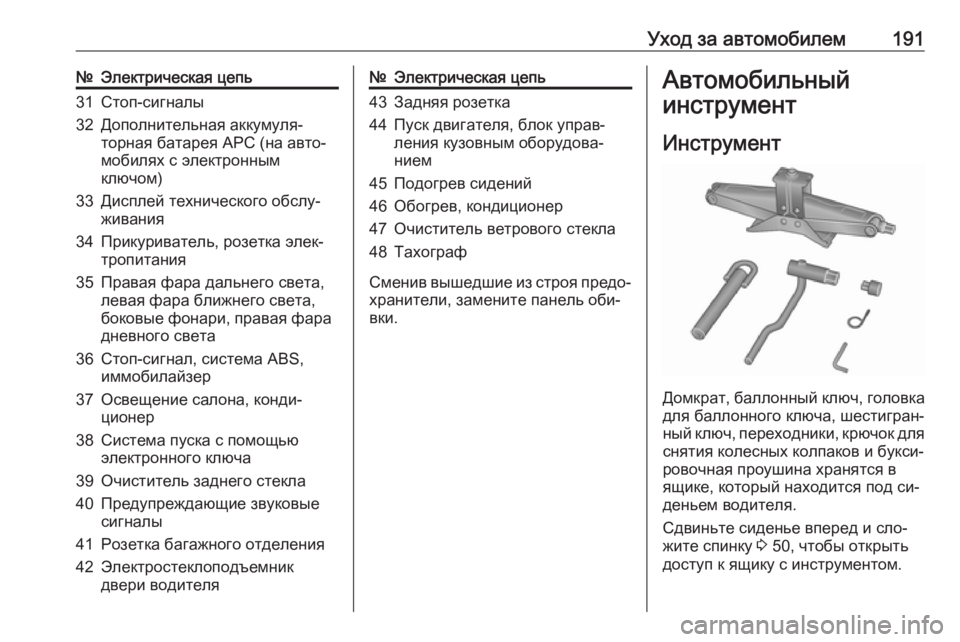

Автомобильный
инструмент
Инструмент
Домкрат, баллонный ключ, головка
для баллонного ключа, шестигран‐
ный ключ, переходники, крючок для снятия колесных колпаков и букси‐
ровочная проушина хранятся в
ящике, который находится под си‐
деньем водителя.
Сдвиньте сиденье вперед и сло‐ жите спинку 3 50, чтобы открыть
доступ к ящику с инструментом.

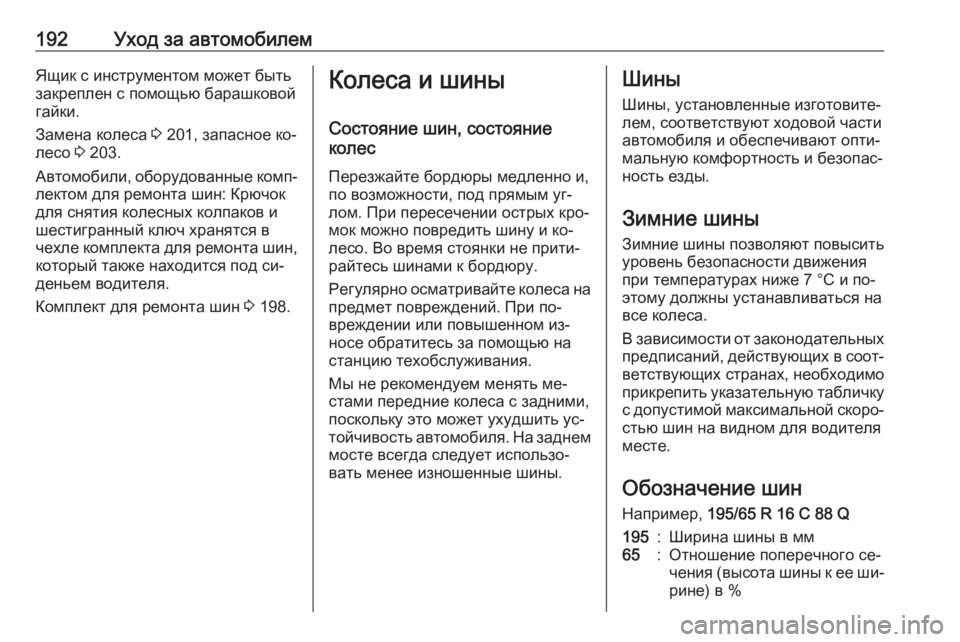

192Уход за автомобилемЯщик с инструментом может быть
закреплен с помощью барашковой
гайки.
Замена колеса 3 201, запасное ко‐
лесо 3 203.
Автомобили, оборудованные комп‐
лектом для ремонта шин: Крючок для снятия колесных колпаков и
шестигранный ключ хранятся в
чехле комплекта для ремонта шин, который также находится под си‐
деньем водителя.
Комплект для ремонта шин 3 198.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять ме‐
стами передние колеса с задними,
поскольку это может ухудшить ус‐
тойчивость автомобиля. На заднем мосте всегда следует использо‐
вать менее изношенные шины.Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают опти‐
мальную комфортность и безопас‐
ность езды.
Зимние шиныЗимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В зависимости от законодательных
предписаний, действующих в соот‐
ветствующих странах, необходимо
прикрепить указательную табличку с допустимой максимальной скоро‐стью шин на видном для водителя
месте.
Обозначение шин
Например, 195/65 R 16 C 88 Q195:Ширина шины в мм65:Отношение поперечного се‐
чения (высота шины к ее ши‐
рине) в %

Уход за автомобилем193R:Конструкция шины: Ра‐
диальнаяRF:Тип: RunFlat16:Диаметр обода колеса в
дюймахC:Использование для пере‐
возки грузов или в коммер‐
ческих целях88:Коэффициент грузоподъем‐
ности, например, 88 соответ‐
ствует 567 килограммамQ:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего ав‐
томобиля.
Указанная максимальная скорость
достигается для автомобиля с во‐
дителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие до‐
полнительного оборудования мо‐
жет привести к снижению макси‐
мальной скорости автомобиля.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐
пример стрелка) на боковине
шины.
Давление в шинах Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Табличка с данными о давлении в
шинах расположена на раме двери
водителя и содержит информацию
о типоразмерах шин, установлен‐
ных изготовителем автомобиля, и
о рекомендованном давлении воз‐
духа в шинах. Всегда накачивайте
шины до уровня давления, указан‐
ного на табличке.
Давление в шинах 3 230.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.

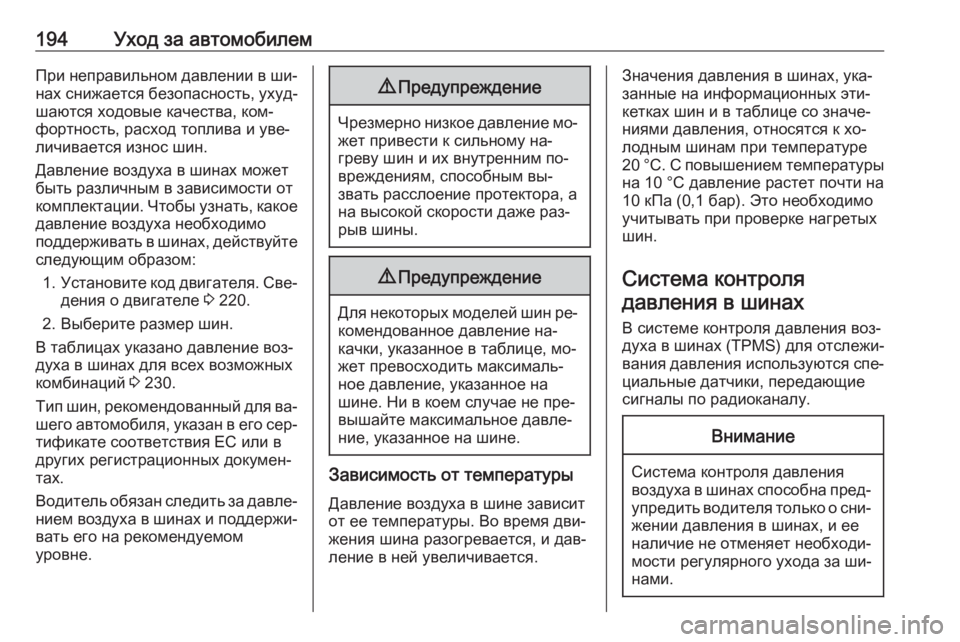

194Уход за автомобилемПри неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 220.
2. Выберите размер шин.
В таблицах указано давление воз‐
духа в шинах для всех возможных
комбинаций 3 230.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
9 Предупреждение
Для некоторых моделей шин ре‐
комендованное давление на‐
качки, указанное в таблице, мо‐
жет превосходить максималь‐
ное давление, указанное на
шине. Ни в коем случае не пре‐
вышайте максимальное давле‐
ние, указанное на шине.
Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Значения давления в шинах, ука‐
занные на информационных эти‐
кетках шин и в таблице со значе‐
ниями давления, относятся к хо‐
лодным шинам при температуре
20 °C. С повышением температуры
на 10 °C давление растет почти на
10 кПа (0,1 бар). Это необходимо учитывать при проверке нагретыхшин.
Система контролядавления в шинах
В системе контроля давления воз‐
духа в шинах (TPMS) для отслежи‐
вания давления используются спе‐
циальные датчики, передающие
сигналы по радиоканалу.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.

Уход за автомобилем195Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐
действителен.
Сигналы датчиков системы TPMS, отслеживающих давление воздуха
в шинах, поступают на установлен‐ ный в автомобиле приемник.

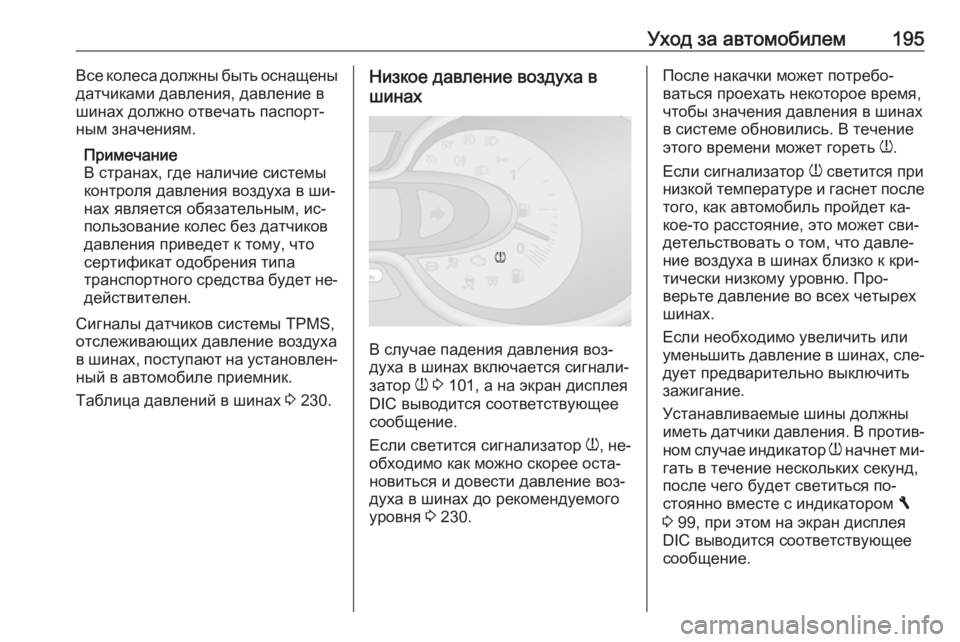

Таблица давлений в шинах 3 230.Низкое давление воздуха в
шинах
В случае падения давления воз‐
духа в шинах включается сигнали‐
затор w 3 101, а на экран дисплея
DIC выводится соответствующее
сообщение.
Если светится сигнализатор w, не‐
обходимо как можно скорее оста‐
новиться и довести давление воз‐
духа в шинах до рекомендуемого
уровня 3 230.
После накачки может потребо‐
ваться проехать некоторое время,
чтобы значения давления в шинах
в системе обновились. В течение
этого времени может гореть w.
Если сигнализатор w светится при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐ детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление во всех четырех
шинах.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Устанавливаемые шины должны
иметь датчики давления. В против‐
ном случае индикатор w начнет ми‐
гать в течение нескольких секунд,
после чего будет светиться по‐
стоянно вместе с индикатором F
3 99, при этом на экран дисплея
DIC выводится соответствующее сообщение.

196Уход за автомобилемЗапасное колесо или временное
запасное колесо не оборудовано
датчиками давления. С такими ко‐
лесами система TPMS не рабо‐
тает. При этом система TPMS про‐
должит контролировать давление
в шинах остальных трех колес.
Индикатор w будет загораться и
сообщение на дисплее информа‐
ционного центра водителя будет
появляться при каждом включении
зажигания до тех пор, пока давле‐
ние воздуха в шинах не будет до‐
ведено до необходимого уровня.
Информационный центр водителя
3 104.
Информационные сообщения
3 104.
Прокол
В случае прокола или резкого па‐
дения давления в шине вклю‐
чаются сигнализаторы w и C 3 99,
а на экран дисплея DIC выводится
соответствующее сообщение. Ос‐
тановив автомобиль, заглушите
двигатель.Давление воздуха в шинах 3 230,
комплект для ремонта шин 3 198,
запасное колесо 3 203, замена ко‐
леса 3 201.

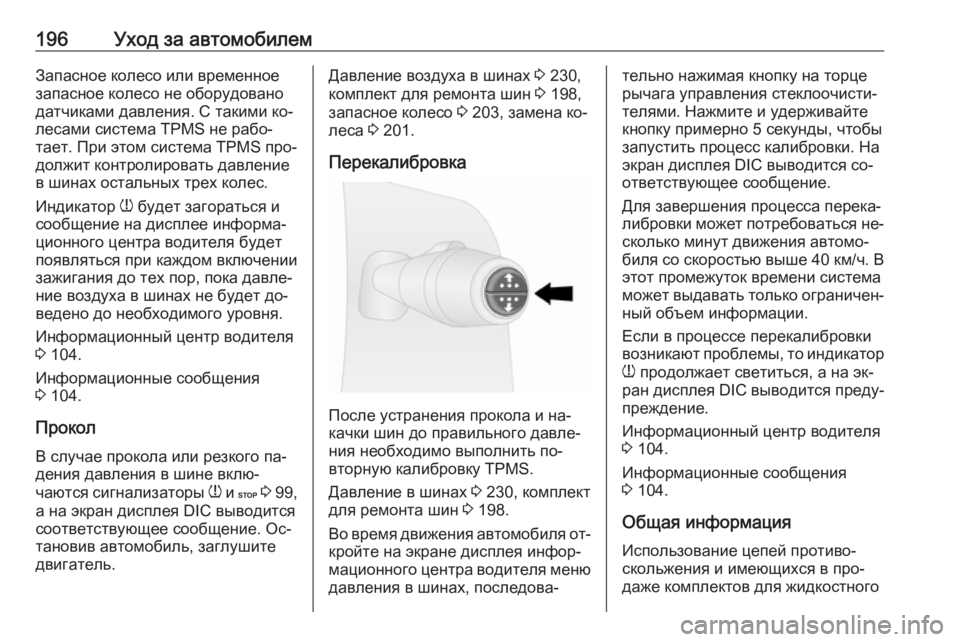

Перекалибровка
После устранения прокола и на‐
качки шин до правильного давле‐
ния необходимо выполнить по‐
вторную калибровку TPMS.
Давление в шинах 3 230, комплект
для ремонта шин 3 198.
Во время движения автомобиля от‐
кройте на экране дисплея инфор‐
мационного центра водителя меню
давления в шинах, последова‐
тельно нажимая кнопку на торце
рычага управления стеклоочисти‐
телями. Нажмите и удерживайте
кнопку примерно 5 секунды, чтобы
запустить процесс калибровки. На
экран дисплея DIC выводится со‐
ответствующее сообщение.
Для завершения процесса перека‐
либровки может потребоваться не‐ сколько минут движения автомо‐
биля со скоростью выше 40 км/ч. В
этот промежуток времени система
может выдавать только ограничен‐ ный объем информации.
Если в процессе перекалибровки
возникают проблемы, то индикатор
w продолжает светиться, а на эк‐
ран дисплея DIC выводится преду‐
преждение.
Информационный центр водителя
3 104.
Информационные сообщения
3 104.
Общая информация Использование цепей противо‐
скольжения и имеющихся в про‐
даже комплектов для жидкостного

Уход за автомобилем197ремонта шин может негативно вли‐
ять на работу системы. Можно ис‐
пользовать ремкомплекты, разре‐
шенные заводом-изготовителем.
Комплект для ремонта шин 3 198,
цепи противоскольжения 3 198.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы TPMS в ус‐
ловиях сервис-центра.

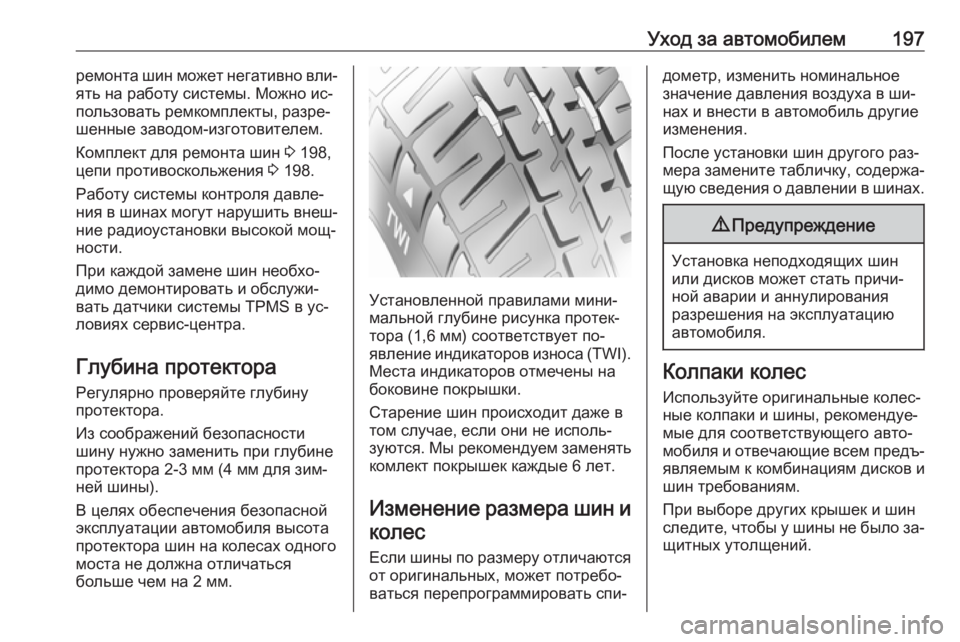

Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на
боковине покрышки.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять комлект покрышек каждые 6 лет.
Изменение размера шин и колес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин следите, чтобы у шины не было за‐ щитных утолщений.

198Уход за автомобилемКолпаки не должны ухудшать усло‐вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.

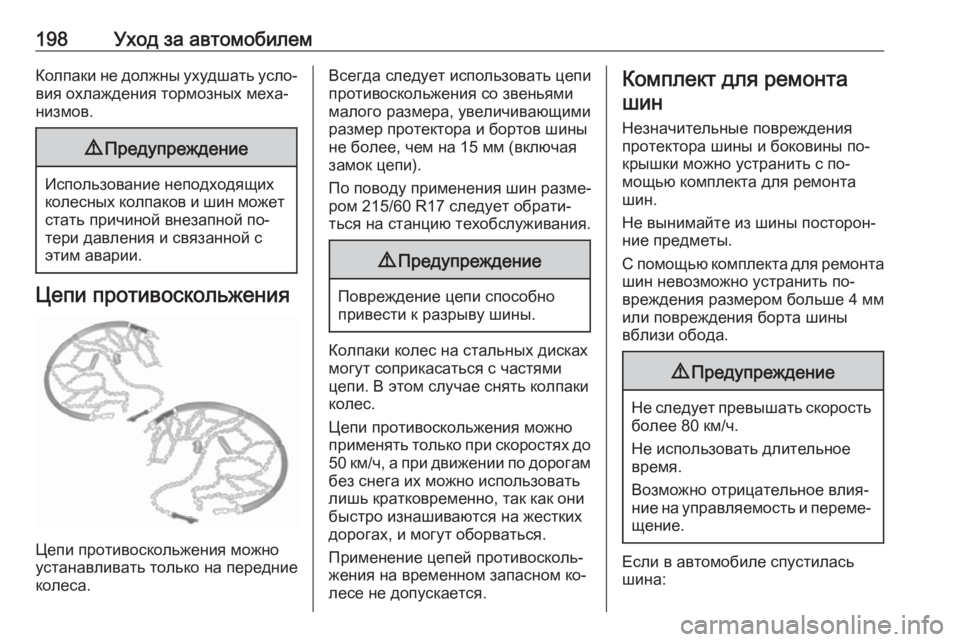

Цепи противоскольжения
Цепи противоскольжения можно
устанавливать только на передние
колеса.
Всегда следует использовать цепи противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 15 мм (включая
замок цепи).
По поводу применения шин разме‐
ром 215/60 R17 следует обрати‐
ться на станцию техобслуживания.9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Колпаки колес на стальных дисках
могут соприкасаться с частями
цепи. В этом случае снять колпаки
колес.
Цепи противоскольжения можно
применять только при скоростях до 50 км/ч, а при движении по дорогам
без снега их можно использовать
лишь кратковременно, так как они
быстро изнашиваются на жестких дорогах, и могут оборваться.
Применение цепей противосколь‐
жения на временном запасном ко‐
лесе не допускается.
Комплект для ремонта
шин
Незначительные повреждения протектора шины и боковины по‐
крышки можно устранить с по‐
мощью комплекта для ремонта
шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или повреждения борта шины
вблизи обода.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не использовать длительное
время.
Возможно отрицательное влия‐
ние на управляемость и переме‐ щение.
Если в автомобиле спустилась
шина:
