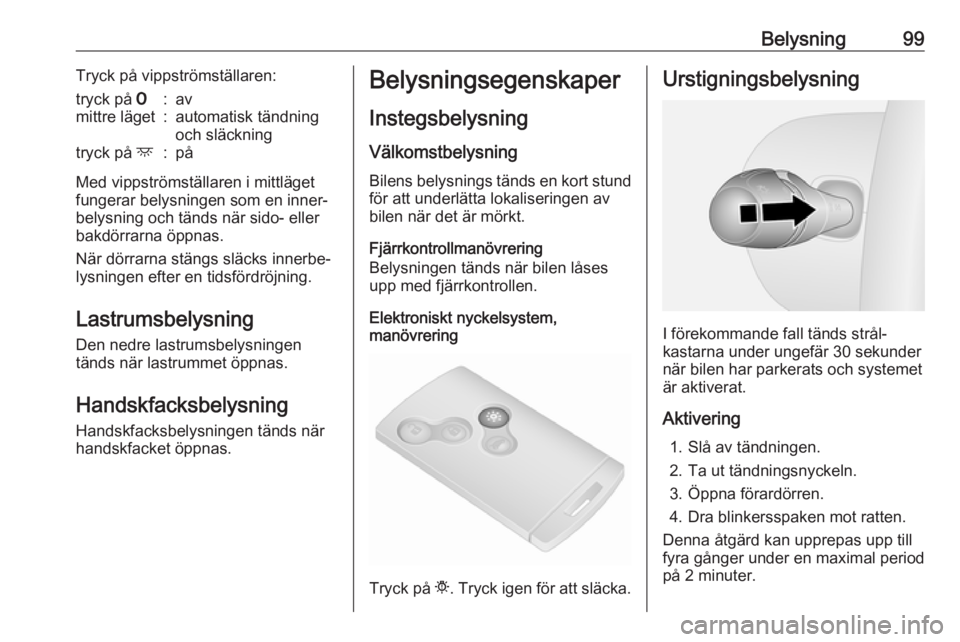

Belysning99Tryck på vippströmställaren:tryck på 7:avmittre läget:automatisk tändning
och släckningtryck på d:på
Med vippströmställaren i mittläget
fungerar belysningen som en inner‐ belysning och tänds när sido- ellerbakdörrarna öppnas.
När dörrarna stängs släcks innerbe‐
lysningen efter en tidsfördröjning.
Lastrumsbelysning
Den nedre lastrumsbelysningen
tänds när lastrummet öppnas.
Handskfacksbelysning
Handskfacksbelysningen tänds när handskfacket öppnas.
Belysningsegenskaper
Instegsbelysning
Välkomstbelysning Bilens belysnings tänds en kort stundför att underlätta lokaliseringen av
bilen när det är mörkt.
Fjärrkontrollmanövrering
Belysningen tänds när bilen låses
upp med fjärrkontrollen.
Elektroniskt nyckelsystem,
manövrering
Tryck på t. Tryck igen för att släcka.
Urstigningsbelysning
I förekommande fall tänds strål‐
kastarna under ungefär 30 sekunder
när bilen har parkerats och systemet är aktiverat.
Aktivering 1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.
4. Dra blinkersspaken mot ratten.
Denna åtgärd kan upprepas upp till fyra gånger under en maximal period
på 2 minuter.

100BelysningBelysningen släcks omedelbart
genom att tändningen slås på eller
genom att du vrider på belysnings‐
strömställaren.

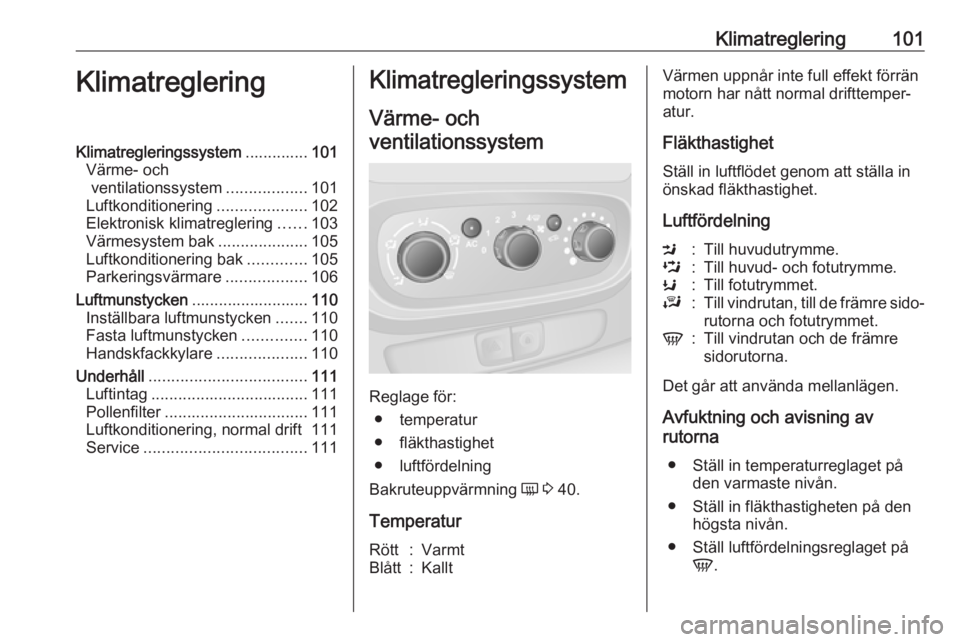

Klimatreglering101KlimatregleringKlimatregleringssystem..............101
Värme- och ventilationssystem ..................101
Luftkonditionering ....................102
Elektronisk klimatreglering ......103
Värmesystem bak ....................105
Luftkonditionering bak .............105
Parkeringsvärmare ..................106
Luftmunstycken .......................... 110
Inställbara luftmunstycken .......110
Fasta luftmunstycken ..............110
Handskfackkylare ....................110
Underhåll ................................... 111
Luftintag ................................... 111
Pollenfilter ................................ 111
Luftkonditionering, normal drift 111
Service .................................... 111Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
Bakruteuppvärmning Ü 3 40.
Temperatur
Rött:VarmtBlått:KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
LuftfördelningM:Till huvudutrymme.L:Till huvud- och fotutrymme.K:Till fotutrymmet.J:Till vindrutan, till de främre sido‐rutorna och fotutrymmet.V:Till vindrutan och de främre
sidorutorna.
Det går att använda mellanlägen.
Avfuktning och avisning av
rutorna
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på V.

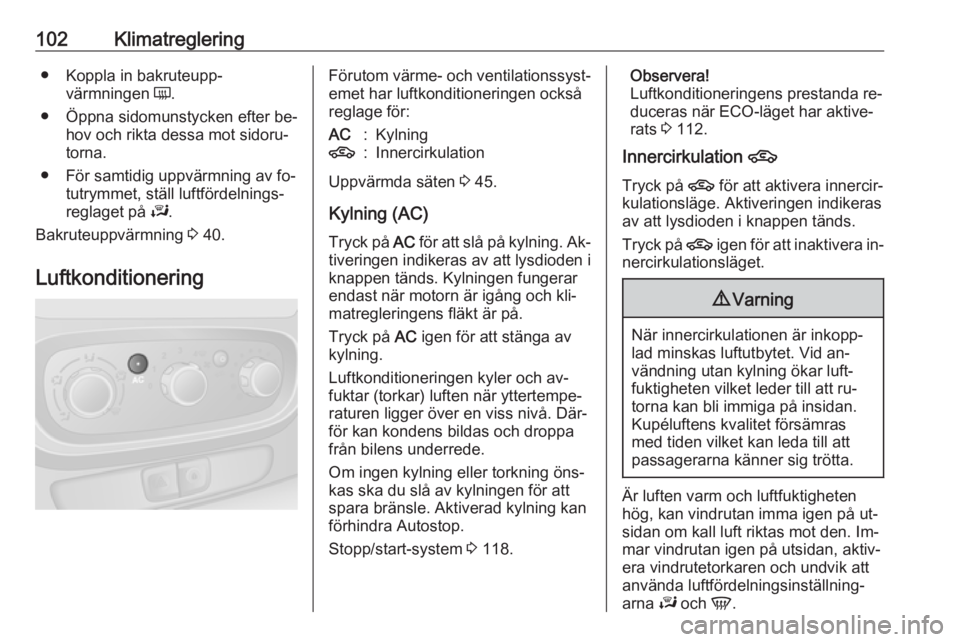

102Klimatreglering● Koppla in bakruteupp‐värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
● För samtidig uppvärmning av fo‐ tutrymmet, ställ luftfördelnings‐
reglaget på J.
Bakruteuppvärmning 3 40.
LuftkonditioneringFörutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:AC:Kylning4:Innercirkulation
Uppvärmda säten 3 45.
Kylning (AC)
Tryck på AC för att slå på kylning. Ak‐
tiveringen indikeras av att lysdioden i
knappen tänds. Kylningen fungerar
endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på AC igen för att stänga av
kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften när yttertempe‐
raturen ligger över en viss nivå. Där‐
för kan kondens bildas och droppa från bilens underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. Aktiverad kylning kan
förhindra Autostop.
Stopp/start-system 3 118.
Observera!
Luftkonditioneringens prestanda re‐
duceras när ECO-läget har aktive‐
rats 3 112.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Aktiveringen indikeras
av att lysdioden i knappen tänds.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläget.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten vilket leder till att ru‐
torna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft riktas mot den. Im‐
mar vindrutan igen på utsidan, aktiv‐
era vindrutetorkaren och undvik att
använda luftfördelningsinställning‐
arna J och V.

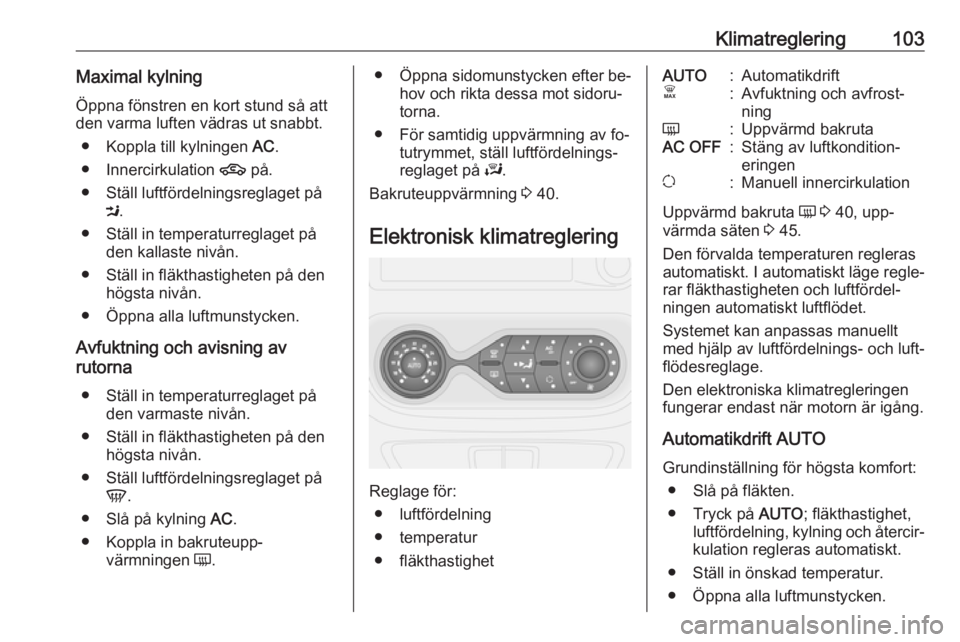

Klimatreglering103Maximal kylningÖppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Koppla till kylningen AC.
● Innercirkulation 4 på.
● Ställ luftfördelningsreglaget på M.
● Ställ in temperaturreglaget på den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Öppna alla luftmunstycken.
Avfuktning och avisning av
rutorna
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på V.
● Slå på kylning AC.
● Koppla in bakruteupp‐ värmningen Ü.● Öppna sidomunstycken efter be‐
hov och rikta dessa mot sidoru‐
torna.
● För samtidig uppvärmning av fo‐ tutrymmet, ställ luftfördelnings‐
reglaget på J.
Bakruteuppvärmning 3 40.
Elektronisk klimatreglering
Reglage för: ● luftfördelning
● temperatur
● fläkthastighet
AUTO:AutomatikdriftÊ:Avfuktning och avfrost‐
ningÜ:Uppvärmd bakrutaAC OFF:Stäng av luftkondition‐
eringenu:Manuell innercirkulation
Uppvärmd bakruta Ü 3 40, upp‐
värmda säten 3 45.
Den förvalda temperaturen regleras
automatiskt. I automatiskt läge regle‐
rar fläkthastigheten och luftfördel‐
ningen automatiskt luftflödet.
Systemet kan anpassas manuellt
med hjälp av luftfördelnings- och luft‐
flödesreglage.
Den elektroniska klimatregleringen fungerar endast när motorn är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort: ● Slå på fläkten.
● Tryck på AUTO; fläkthastighet,
luftfördelning, kylning och återcir‐
kulation regleras automatiskt.
● Ställ in önskad temperatur.
● Öppna alla luftmunstycken.

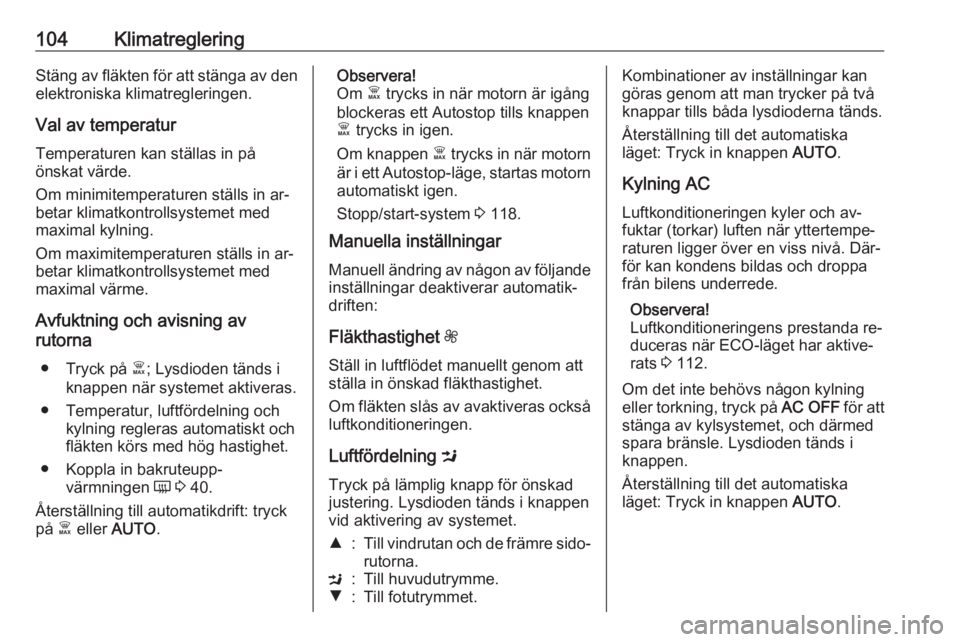

104KlimatregleringStäng av fläkten för att stänga av denelektroniska klimatregleringen.
Val av temperatur
Temperaturen kan ställas in på
önskat värde.
Om minimitemperaturen ställs in ar‐
betar klimatkontrollsystemet med
maximal kylning.
Om maximitemperaturen ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Avfuktning och avisning av
rutorna
● Tryck på Ê; Lysdioden tänds i
knappen när systemet aktiveras.
● Temperatur, luftfördelning och kylning regleras automatiskt och
fläkten körs med hög hastighet.
● Koppla in bakruteupp‐ värmningen Ü 3 40.
Återställning till automatikdrift: tryck
på Ê eller AUTO .Observera!
Om Ê trycks in när motorn är igång
blockeras ett Autostop tills knappen Ê trycks in igen.
Om knappen Ê trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 118.
Manuella inställningar
Manuell ändring av någon av följande
inställningar deaktiverar automatik‐
driften:
Fläkthastighet Z
Ställ in luftflödet manuellt genom att
ställa in önskad fläkthastighet.
Om fläkten slås av avaktiveras också luftkonditioneringen.
Luftfördelning M
Tryck på lämplig knapp för önskad
justering. Lysdioden tänds i knappen
vid aktivering av systemet.R:Till vindrutan och de främre sido‐
rutorna.M:Till huvudutrymme.S:Till fotutrymmet.Kombinationer av inställningar kan
göras genom att man trycker på två
knappar tills båda lysdioderna tänds.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Kylning AC Luftkonditioneringen kyler och av‐fuktar (torkar) luften när yttertempe‐
raturen ligger över en viss nivå. Där‐
för kan kondens bildas och droppa
från bilens underrede.
Observera!
Luftkonditioneringens prestanda re‐
duceras när ECO-läget har aktive‐
rats 3 112.
Om det inte behövs någon kylning
eller torkning, tryck på AC OFF för att
stänga av kylsystemet, och därmed
spara bränsle. Lysdioden tänds i
knappen.
Återställning till det automatiska läget: Tryck in knappen AUTO.

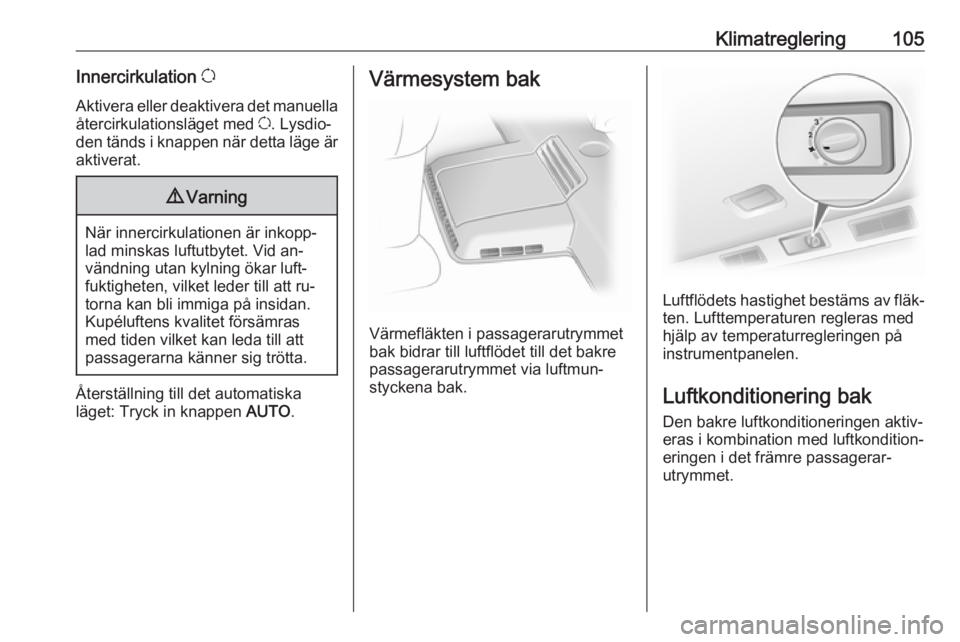

Klimatreglering105Innercirkulation u
Aktivera eller deaktivera det manuella
återcirkulationsläget med u. Lysdio‐
den tänds i knappen när detta läge är aktiverat.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Värmesystem bak
Värmefläkten i passagerarutrymmet
bak bidrar till luftflödet till det bakre
passagerarutrymmet via luftmun‐ styckena bak.
Luftflödets hastighet bestäms av fläk‐ ten. Lufttemperaturen regleras med
hjälp av temperaturregleringen på instrumentpanelen.
Luftkonditionering bakDen bakre luftkonditioneringen aktiv‐ eras i kombination med luftkondition‐
eringen i det främre passagerar‐
utrymmet.

106KlimatregleringFläktströmställare
luftkonditionering bak
Luftkonditioneringsfläkten bak bidrar
till luftflödet till det bakre passagerar‐
utrymmet via luftmunstyckena bak.
Slå på fläkten när luftkonditioneringen
är på för att sprida kyld och avfuktad
(torkad) luft.
Luftflödets hastighet bestäms av fläk‐ ten.
Parkeringsvärmare
Kylvätskevärmare
Eberspächers motoroberoende,
bränsledrivna kylvätskevärmare ger
snabb uppvärmning av motorkylväts‐
kan så att bilens kupé kan värmas
utan att motorn är igång.Se upp
Vidrör inte avgasröret. Det kan
vara varmt även när motorn har
stängts av på grund av kylvätske‐
värmarens funktion.
Innan systemet startas eller program‐
meras för att starta, ställ in bilens kli‐
matregleringssystem på värmning
och luftfördelningen på V.
9Varning
Använd inte systemet vid tank‐
ning, om det finns damm eller an‐
tändbara ångor i luften, eller i
slutna utrymmen (t ex garage).
Stäng av den när den inte behövs.
Värmen stoppar automatiskt efter att
den programmerade tiden löpt ut.
Den slutar även att fungera om bilens bränslenivå sjunker för mycket.
Under drift används ström från bilens
batteri. Körtiden borde därför vara
minst lika länge som uppvärmningsti‐ den. Vid körning korta sträckor, kon‐
trollera bilbatteriet regelbundet och
ladda det vid behov.
För att säkerställa effektiv funktion, aktivera parkeringsvärmaren en kort
stund en gång i månaden.
Styrenheter Timern eller fjärrkontrollen slår på och
av systemet och används för att pro‐
grammera specifika avresetider.

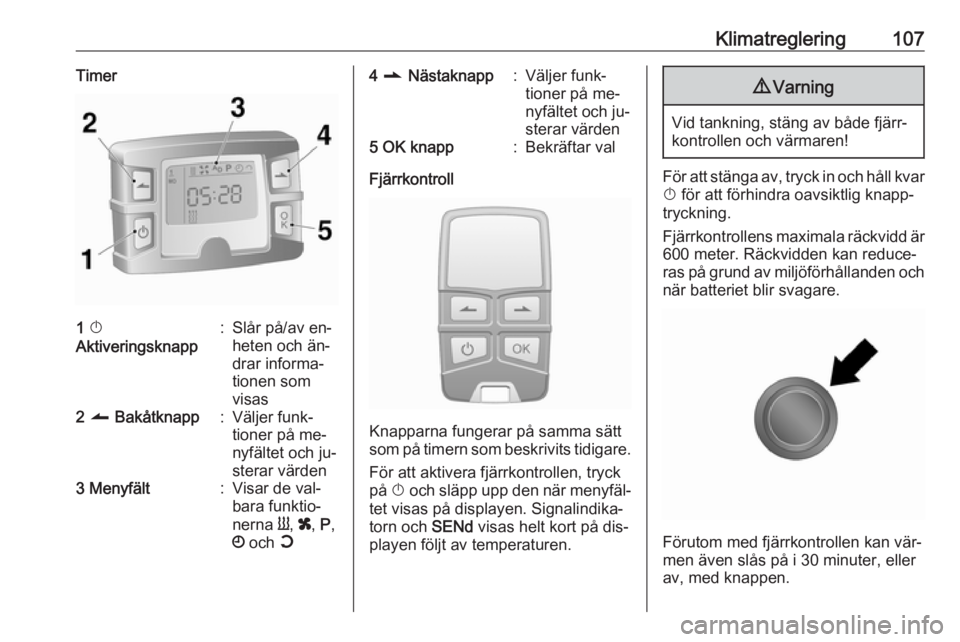

Klimatreglering107Timer1 X
Aktiveringsknapp:Slår på/av en‐
heten och än‐
drar informa‐
tionen som
visas2 q Bakåtknapp:Väljer funk‐
tioner på me‐
nyfältet och ju‐
sterar värden3 Menyfält:Visar de val‐
bara funktio‐
nerna Y, x , P ,
Ö och Y4 r Nästaknapp:Väljer funk‐
tioner på me‐
nyfältet och ju‐
sterar värden5 OK knapp:Bekräftar val
Fjärrkontroll
Knapparna fungerar på samma sätt
som på timern som beskrivits tidigare.
För att aktivera fjärrkontrollen, tryck
på X och släpp upp den när menyfäl‐
tet visas på displayen. Signalindika‐
torn och SENd visas helt kort på dis‐
playen följt av temperaturen.
9 Varning
Vid tankning, stäng av både fjärr‐
kontrollen och värmaren!
För att stänga av, tryck in och håll kvar
X för att förhindra oavsiktlig knapp‐
tryckning.
Fjärrkontrollens maximala räckvidd är 600 meter. Räckvidden kan reduce‐
ras på grund av miljöförhållanden och
när batteriet blir svagare.
Förutom med fjärrkontrollen kan vär‐
men även slås på i 30 minuter, eller av, med knappen.

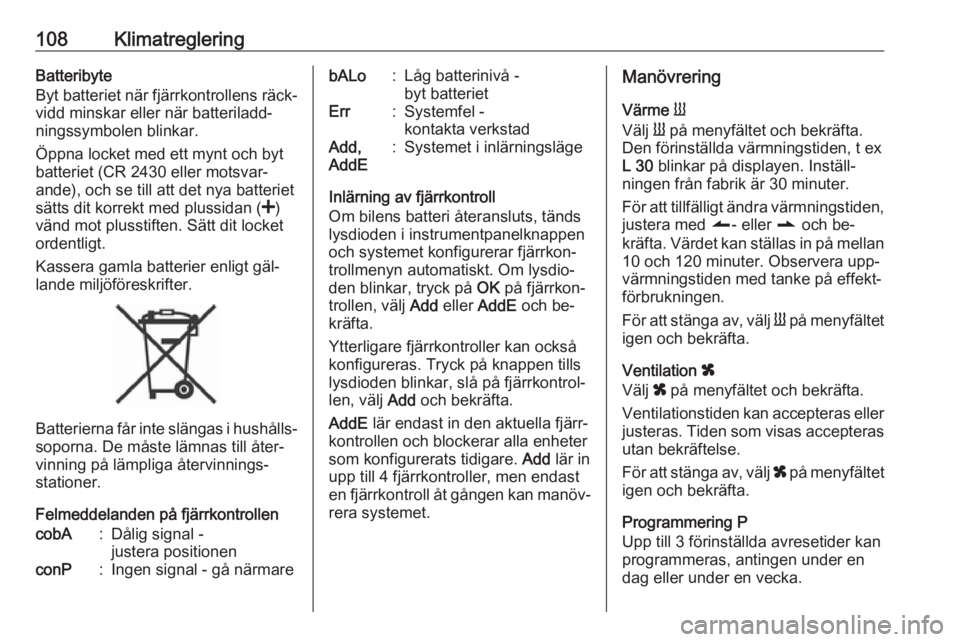

108KlimatregleringBatteribyte
Byt batteriet när fjärrkontrollens räck‐
vidd minskar eller när batteriladd‐
ningssymbolen blinkar.
Öppna locket med ett mynt och byt
batteriet (CR 2430 eller motsvar‐
ande), och se till att det nya batteriet
sätts dit korrekt med plussidan ( <)
vänd mot plusstiften. Sätt dit locket
ordentligt.
Kassera gamla batterier enligt gäl‐
lande miljöföreskrifter.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Felmeddelanden på fjärrkontrollen
cobA:Dålig signal -
justera positionenconP:Ingen signal - gå närmarebALo:Låg batterinivå -
byt batterietErr:Systemfel -
kontakta verkstadAdd,
AddE:Systemet i inlärningsläge
Inlärning av fjärrkontroll
Om bilens batteri återansluts, tänds
lysdioden i instrumentpanelknappen
och systemet konfigurerar fjärrkon‐
trollmenyn automatiskt. Om lysdio‐
den blinkar, tryck på OK på fjärrkon‐
trollen, välj Add eller AddE och be‐
kräfta.
Ytterligare fjärrkontroller kan också
konfigureras. Tryck på knappen tills
lysdioden blinkar, slå på fjärrkontrol‐
len, välj Add och bekräfta.
AddE lär endast in den aktuella fjärr‐
kontrollen och blockerar alla enheter
som konfigurerats tidigare. Add lär in
upp till 4 fjärrkontroller, men endast
en fjärrkontroll åt gången kan manöv‐
rera systemet.
Manövrering
Värme Y
Välj Y på menyfältet och bekräfta.
Den förinställda värmningstiden, t ex
L 30 blinkar på displayen. Inställ‐
ningen från fabrik är 30 minuter.
För att tillfälligt ändra värmningstiden, justera med q- eller r och be‐
kräfta. Värdet kan ställas in på mellan
10 och 120 minuter. Observera upp‐
värmningstiden med tanke på effekt‐
förbrukningen.
För att stänga av, välj Y på menyfältet
igen och bekräfta.
Ventilation x
Välj x på menyfältet och bekräfta.
Ventilationstiden kan accepteras eller justeras. Tiden som visas accepteras
utan bekräftelse.
För att stänga av, välj x på menyfältet
igen och bekräfta.
Programmering P
Upp till 3 förinställda avresetider kan
programmeras, antingen under en
dag eller under en vecka.
