OPEL VIVARO B 2016 Manuel d'utilisation (in French)

Instruments et commandes89Témoins du combiné d'instruments

90Instruments et commandesTémoins de la console de toit
Vue d'ensemble
OClignotant 3 91XRappel de ceinture de sécu‐
rité 3 91vAirbags et rétracteurs de
ceinture 3 91Ó ONActivation d'airbag 3 91* OFFDésactivation d'airbag
3 91pSystème de charge 3 92ZTémoin de dysfonctionne‐
ment 3 92FProchain entretien du
véhicule 3 92CArrêter le moteur 3 92RSystème de freinage 3 93uAntiblocage de sécurité
(ABS) 3 93k jPassage au rapport supé‐
rieur, passage au rapport
inférieur 3 93RElectronic Stability Program
3 93ØElectronic Stability Program
arrêté 3 94WTempérature de liquide de
refroidissement du moteur
3 94!Préchauffage 3 94YAdBlue 3 94wSystème de surveillance de
la pression des pneus
3 94IPression de l'huile moteur
3 95ECOMode d'économie de carbu‐
rant 3 95YNiveau bas de carburant
3 95DAutostop 3 96\Autostop bloqué 3 969Éclairage extérieur 3 968Éclairage extérieur 3 96CFeux de route 3 96>Antibrouillard 3 96rFeu antibrouillard arrière
3 96mRégulateur de vitesse
3 96ULimiteur de vitesse 3 96

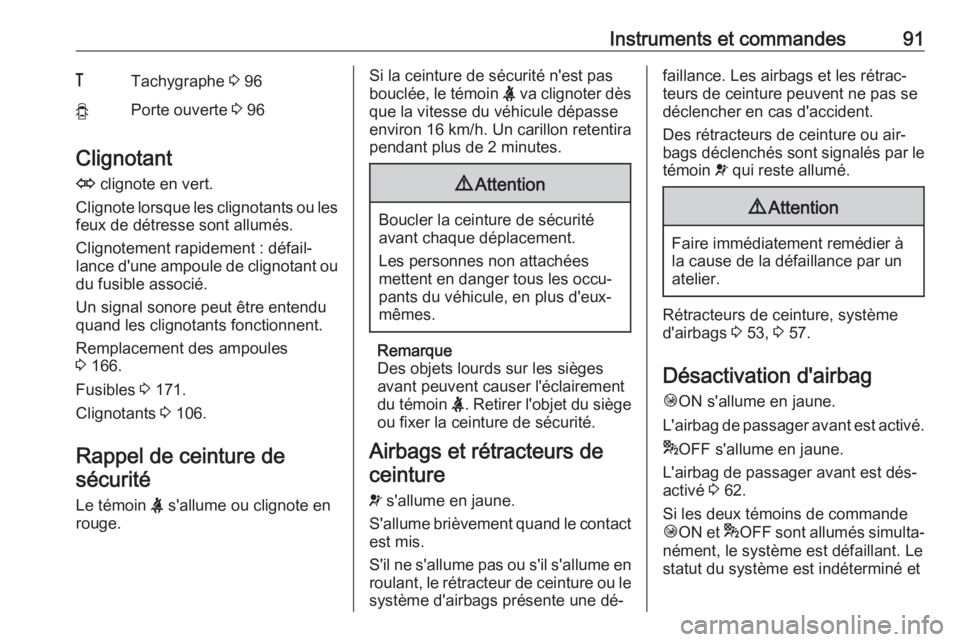

Instruments et commandes91&Tachygraphe 3 96yPorte ouverte 3 96
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou
du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
Remplacement des ampoules
3 166.
Fusibles 3 171.
Clignotants 3 106.
Rappel de ceinture de sécurité
Le témoin X s'allume ou clignote en
rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X va clignoter dès
que la vitesse du véhicule dépasse environ 16 km/h. Un carillon retentira
pendant plus de 2 minutes.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Remarque
Des objets lourds sur les sièges
avant peuvent causer l'éclairement
du témoin X. Retirer l'objet du siège
ou fixer la ceinture de sécurité.
Airbags et rétracteurs de ceinture
v s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il ne s'allume pas ou s'il s'allume en
roulant, le rétracteur de ceinture ou le système d'airbags présente une dé‐
faillance. Les airbags et les rétrac‐
teurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou air‐
bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, système d'airbags 3 53, 3 57.
Désactivation d'airbag Ó ON s'allume en jaune.
L'airbag de passager avant est activé.
* OFF s'allume en jaune.
L'airbag de passager avant est dés‐
activé 3 62.
Si les deux témoins de commande Ó ON et *OFF sont allumés simulta‐
nément, le système est défaillant. Le
statut du système est indéterminé et

92Instruments et commandespersonne n'est autorisé à occuper lesiège de passager avant. Prendre im‐ médiatement contact avec un atelier.
Si allumé en même temps que v ou
F , prendre contact avec un atelier.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 57 , rétracteurs de
ceinture 3 53, désactivation d'airbag
3 62.
Système de charge p s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin p s'allume lorsque le
moteur du véhicule fonctionne (ac‐
compagné du témoin C et d'une son‐
nerie d'avertissement), s'arrêter et
couper le moteur.
La batterie de véhicule ne se charge pas. Le refroidissement du moteur
peut être interrompu. Le servofrein
peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du véhicule
F s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le témoin peut s'allumer avec d'au‐
tres témoins et un message corres‐
pondant peut s'afficher dans le centre d'informations du conducteur (DIC)
3 97. Prendre immédiatement con‐
tact avec un atelier.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.

Instruments et commandes93S'allume avec d'autres témoins (par
exemple, p, I et R), accompa‐
gnés d'un signal sonore d'avertisse‐ ment et d'un message correspondant
dans le centre d'informations du con‐
ducteur (DIC) 3 97 : arrêter immé‐
diatement le moteur et demander l'as‐ sistance d'un atelier.
Système de freinage
R s'allume en rouge.
S'allume quand le frein de stationne‐
ment est serré si le niveau de liquide
de frein est trop bas 3 162.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après que le contact est mis, lorsque le frein de stationnement est serré 3 139 et il s'éteint lorsque
le frein de stationnement est relâché.
L'allumage de R ainsi que du témoin
C et une sonnerie d'avertissement
indiquent une panne dans le système
de freinage. Un message correspon‐
dant s'affiche également sur le centre d'informations du conducteur (DIC)
3 97. Prendre immédiatement con‐
tact avec un atelier.
Système de freinage 3 138.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement après avoir mis
le contact. Le système est opération‐
nel dès que u s’éteint.
Si le témoin u ne s'éteint pas après
quelques secondes ou s'il s'allume en
roulant, l'ABS présente une défail‐
lance. Le témoin F peut également
s'allumer dans le combiné d'instru‐
ments conjointement avec un mes‐
sage correspondant dans le centre
d'informations du conducteur (DIC)
3 97. Le système de freinage reste
opérationnel mais sans régulation
ABS.
L'allumage des témoins u, F , R et
C indiquent une panne dans le sys‐
tème de freinage. Un message cor‐respondant s'affiche dans le DIC.
Prendre immédiatement contact avec un atelier.
Antiblocage de sécurité (ABS)
3 139.
Passage au rapport supérieur
k ou j s'allume.
Il est recommandé de changer de
rapport lors de l'illumination afin
d'améliorer l'économie de carburant.
Electronic Stability Program R clignote ou s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il clignote en roulant Le système est engagé activement.La puissance du moteur peut être ré‐
duite et le véhicule peut être légère‐
ment freiné automatiquement.

94Instruments et commandesS'allume en roulant
Le système n'est pas disponible. Un
message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur (DIC) 3 97.
ESP® Plus
3 142, système antipati‐
nage 3 141.
Electronic Stability Program
désactivé
Ø s'allume en jaune.
Si l'ESP® Plus
a été désactivé par Ø
sur le tableau de bord, le témoin Ø
s'allume et un message correspon‐
dant s'affiche sur le centre d'informa‐
tions du conducteur (DIC) 3 97.
ESP® Plus
3 142, système antipati‐
nage 3 141.
Température de liquide de refroidissement du moteur
W s'allume en bleu ou rouge.
S'allume brièvement en rouge lors‐ que le contact est mis puis devient
bleu.S'il s'allume en rouge lorsque le
moteur tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de re‐
froidissement est trop élevée.
Contrôler le niveau de liquide de re‐
froidissement 3 161.
S'il y a assez de liquide de refroidis‐
sement, prendre contact avec un ate‐
lier.
Le témoin doit être bleu avant de
poursuivre le trajet.
Préchauffage
! s'allume en jaune.
Le préchauffage est activé. S'active
uniquement quand la température ex‐
térieure est faible.
AdBlue Y s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir
d'AdBlue au plus vite afin d'éviter tout
blocage de démarrage du moteur.
S'allume en même temps que le té‐
moin F pour indiquer un système dé‐
faillant ou pour avertir que le démar‐
rage du moteur peut ne plus être pos‐ sible après une certaine distance.
Prendre immédiatement contact avec
un atelier.
Un message correspondant s'affiche
sur le centre d'informations du con‐
ducteur (DIC) 3 97.
Le pourcentage d'AdBlue restant
peut également être vérifié par des
pressions répétées sur le bouton si‐
tué à l'extrémité de la manette d'es‐
suie-glace. Ordinateur de bord
3 99.
AdBlue 3 133.
Système de surveillance de la pression des pneus
w s’allume ou clignote.

Instruments et commandes95AlluméPerte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement Défaillance dans le système ou mon‐
tage d'une roue sans capteur de pres‐ sion (par exemple roue de secours).
Après un délai, le témoin s'allume en
continu. Prendre contact avec un ate‐
lier.
Système de surveillance de la pres‐
sion des pneus (TPMS) 3 179.
Pression d'huile moteur I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin I s'allume lorsque le
moteur du véhicule fonctionne (ac‐
compagné du témoin C et d'une son‐
nerie d'avertissement), s'arrêter et
couper le moteur.Avertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort (ou déplacer le levier sélecteur sur N).
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant.
Ne pas enlever la clé tant que le véhicule n'est pas à l'arrêt ; sinon,
le verrouillage du volant pourrait
s'engager de manière inattendue.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 159.
Mode d'économie de carburant
ECO s'allume en vert lorsque le mode
ECO est engagé pour réduire la con‐
sommation de carburant.
Mode ECO, conduite économique
3 123.
Niveau bas de carburant Y s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'allume lorsque le niveau de carbu‐
rant dans le réservoir est bas (auto‐
nomie d'environ 50 km) ; faire le plein immédiatement 3 152.
Catalyseur 3 133.
Purge d'air du circuit de gazole
(diesel) 3 165.

96Instruments et commandesArrêt automatiqueD s'allume lorsque le moteur est en
arrêt automatique.
\ s'allume lorsqu'un Autostop est in‐
hibé en raison de certaines conditions
non remplies.
Système Stop/Start 3 129.
Éclairage extérieur
9 s'allume en vert.
S'allume lorsque les freins sont allu‐ més.
8 s'allume en vert.
S'allume lorsque les feux de position
sont allumés.
Éclairage 3 103.
Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 104.
Antibrouillard > s'allume en vert.Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 106.
Feu antibrouillard arrière
r s'allume en vert.
Allumé quand le feu antibrouillard ar‐
rière est allumé 3 107.
Régulateur de vitesse
m , U s'allume en vert ou en jaune.
m s'allume en vert quand une cer‐
taine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Limiteur de vitesse U s'allume en jaune.
U s'allume en jaune quand le sys‐
tème fonctionne.
Régulateur de vitesse et limiteur de
vitesse 3 143.
Tachygraphe & s'allume en cas de défaillance
3 102.Porte ouverte
y s'allume en rouge.
Allumer si une porte n'est pas correc‐ tement fermée.
Un message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur (DIC) 3 97.

Instruments et commandes97Affichages
d'information
Centre d'informations du
conducteur
En fonction de la configuration du
véhicule, les éléments suivants s'affi‐
chent à l'écran :
● la température extérieure 3 82
● horloge 3 83
● compteur kilométrique 3 86
● compteur kilométrique journalier 3 86
● message d'entretien 3 87
● les messages du véhicule
3 97
● ordinateur de bord 3 99
Affichage d'informations
L'affichage central du système d'info‐
divertissement affiche l'heure et les
informations du système d'infodiver‐ tissement.
D'autres informations figurent dans le manuel de l'Infotainment System.
Messages du véhicule
Des messages s'affichent dans le
centre d'informations du conducteur
(DIC) et peuvent être accompagnés
d'un témoin F ou C s'allumant dans
le combiné d'instruments.
Messages d'information
Les messages d'information concer‐
nant par exemple les conditions de
démarrage du moteur du véhicule, le
système marche-arrêt, l'application
du frein de stationnement, le verrouil‐ lage central, le verrouillage de la co‐
lonne de direction, etc., fournissent le
statut actuel de certaines fonctions du
véhicule et des consignes d'utilisa‐
tion.
Messages de défaillance
Messages d'anomalie concernant par exemple le filtre à carburant, les air‐
bags, les émissions d'échappement, etc. s'affichent conjointement avec le
témoin F. Conduire avec prudence et
demander l'assistance d'un atelier
dès que possible.

98Instruments et commandesPour effacer les messages de défail‐lance, par ex. « VÉRIFIER
INJECTION », de l'afficheur, appuyer
sur le bouton à l'extrémité de la ma‐
nette d'essuie-glace. Après quelques secondes, le message peut disparaî‐
tre automatiquement et F reste al‐
lumé. La défaillance est alors mémo‐
risée dans le système de diagnostic
embarqué.
Messages d'avertissement
Les messages d'avertissement con‐
cernant par exemple le moteur du
véhicule, une panne de batterie ou
des freins, s'affichent avec le témoin
C et peuvent s'accompagner d'un si‐
gnal sonore d'avertissement. Arrêter
immédiatement le moteur et prendre
contact avec un atelier.
Les messages d'avertissement, par
exemple « DÉFAILLANCE DE
CHARGE DE BATTERIE », dispa‐
raissent automatiquement de l'affi‐
cheur lorsque la cause de la défail‐
lance a été résolue.Messages d'économie de
carburant
Les messages d'économie de carbu‐
rant fournissent des conseils d'amé‐
lioration de l'efficacité énergétique.
Les voyages peuvent être sauvegar‐
dés dans la mémoire du système, ce
qui permet de comparer les perfor‐
mances.
Se reporter au manuel du système
d'infodivertissement pour de plus am‐ ples informations.
Taux d'économie de carburant
3 99.
Signaux sonores
Un seul signal sonore se fera enten‐
dre à la fois.
Un message correspondant peut
également s'afficher dans le centre
d'informations du conducteur (DIC)
lorsqu'un signal sonore d'avertisse‐
ment retentit.Lors du démarrage du moteur ou
en roulant :
● En cas de ceinture de sécurité non bouclée 3 53.
● Pendant le fonctionnement des clignotants de changement de di‐rection et de file 3 106.
● Au cours de l'éclairage de cer‐ tains témoins.
● Si l'aide au stationnement dé‐ tecte un objet 3 147.
● Si la vitesse du véhicule dépasse
brièvement une limite fixée
3 143, 3 147.
● Si une porte ou le capot est mal fermé(e), lorsque le véhicule dé‐passe une certaine vitesse.
● En cas de défaillance du circuit de freinage 3 93.
● Si la batterie de véhicule ne se charge pas 3 92.
● Si la lubrification du moteur est interrompue 3 95.
