OPEL VIVARO B 2017.5 Manuel d'utilisation (in French)

Instruments et commandes99bleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche

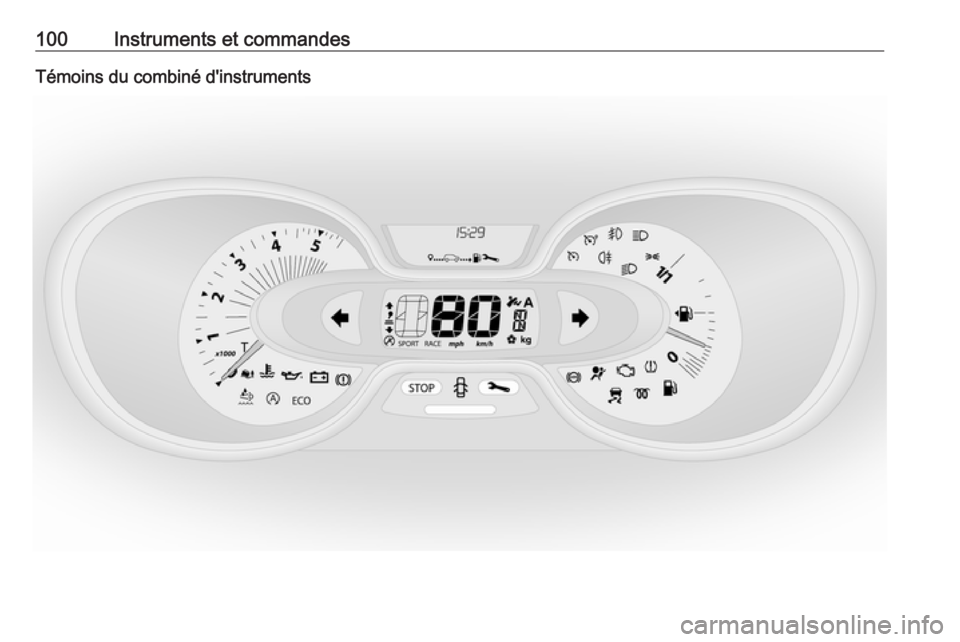

100Instruments et commandesTémoins du combiné d'instruments

Instruments et commandes101Témoins de la console de toit
Vue d'ensemble
OClignotant 3 102XRappel de ceinture de
sécurité 3 102vAirbags et rétracteurs de
ceinture 3 102Ó Activa‐
tionActivation d'airbag
3 102* Désac‐
tivationDésactivation d'airbag
3 102pSystème de charge
3 103ZTémoin de dysfonction‐
nement 3 103FProchain entretien du
véhicule 3 103CArrêter le moteur 3 104RSystème de freinage
3 104uAntiblocage de sécurité
(ABS) 3 104k jPassage au rapport
supérieur, passage au
rapport inférieur 3 104RElectronic Stability
Program 3 105ØElectronic Stability
Program arrêté 3 105WTempérature de liquide
de refroidissement du
moteur 3 105!Préchauffage 3 105YAdBlue 3 105wSystème de surveillance
de la pression des pneus
3 106IPression de l'huile
moteur 3 106ECOMode d'économie de
carburant 3 107YNiveau bas de carburant
3 107DAutostop (système arrêt-
démarrage) 3 107\Autostop inhibé
(système arrêt-démar‐
rage) 3 1079Éclairage extérieur
3 1078Éclairage extérieur
3 107CFeux de route 3 107>Antibrouillard 3 107

102Instruments et commandesøFeu antibrouillard arrière
3 107mRégulateur de vitesse
3 107ULimiteur de vitesse
3 107&Tachygraphe 3 108yPorte ouverte 3 108
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
Remplacement des ampoules
3 186.
Fusibles 3 193.
Clignotants 3 117.
Rappel de ceinture de
sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore
retentit également pendant une durée
pouvant atteindre deux minutes.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.
Remarque
Des objets lourds sur les sièges
avant peuvent causer l'éclairement
du témoin X. Retirer l'objet du siège
ou fixer la ceinture de sécurité.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 57.
Airbags et rétracteurs de
ceinture
v s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il ne s'allume pas ou s'il s'allume en
roulant, le rétracteur de ceinture ou le système d'airbags présente une
défaillance. Les airbags et les rétrac‐
teurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, système d'airbags 3 56, 3 61.
Désactivation d'airbag Ó ON s'allume en jaune.
L'airbag de passager avant est activé.

Instruments et commandes103*OFF s'allume en jaune.
L'airbag de passager avant est
désactivé 3 65.
Si les deux témoins de commande
Ó ON et *OFF sont allumés simulta‐
nément, le système est défaillant. Le
statut du système est indéterminé et
personne n'est autorisé à occuper le
siège de passager avant. Prendre immédiatement contact avec un
atelier.
Si allumé en même temps que v ou
F , prendre contact avec un atelier.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 61 , rétracteurs de
ceinture 3 56, désactivation d'airbag
3 65.
Système de charge
p s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin p s'allume lorsque le
moteur du véhicule fonctionne
(accompagné du témoin C et d'une
sonnerie d'avertissement), s'arrêter
et couper le moteur.
La batterie de véhicule ne se charge
pas. Le refroidissement du moteur peut être interrompu. Le servofrein
peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien du
véhicule
F s'allume en jaune.
S'allume brièvement quand le contact
est mis.

104Instruments et commandesLe témoin peut s'éclairer avec d'au‐
tres témoins et un message corres‐
pondant peut s'afficher au centre d'in‐
formations du conducteur 3 108.
Prendre immédiatement contact avec un atelier.
Arrêter le moteur
C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'allume avec d'autres témoins (par exemple p, I et R), accompagnés
par un signal sonore et un message
correspondant dans le centre d'infor‐
mations du conducteur 3 108 : arrê‐
ter immédiatement le moteur et
demander l'assistance d'un atelier.
Système de freinage
R s'allume en rouge.
Il s'allume après que le contact est
mis, lorsque le frein de stationnement
est serré 3 157 et il s'éteint lorsque
le frein de stationnement est relâché.S'allume quand le frein de stationne‐
ment est serré si le niveau de liquide
de frein est trop bas 3 182.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
L'allumage de R ainsi que du témoin
C et une sonnerie d'avertissement
indiquent une panne dans le système de freinage. Un message correspon‐dant s'affiche également sur le centre
d'informations du conducteur 3 108.
Prendre immédiatement contact avec un atelier.
Système de freinage 3 156.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement après avoir mis
le contact. Le système est opération‐
nel dès que u s’éteint.
Si le témoin u ne s'éteint pas après
quelques secondes ou s'il s'allume en
roulant, l'ABS présente une défail‐
lance. Le témoin F peut également
s'allumer dans le combiné d'instru‐
ments conjointement un message
correspondant et dans le centre d'in‐
formations du conducteur 3 108. Le
système de freinage reste opération‐
nel mais sans régulation ABS.
L'allumage des témoins u, F , R et
C indiquent une panne dans le
système de freinage. Un message correspondant s'affiche sur le centred'informations du conducteur. Pren‐
dre immédiatement contact avec un
atelier.
Antiblocage de sécurité (ABS)
3 157.
Passage au rapport supérieur
k ou j s'allume.
Il est recommandé de changer de
rapport lors de l'illumination afin
d'améliorer l'économie de carburant.

Instruments et commandes105Electronic Stability Program
R clignote ou s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il clignote en roulant
Le système est engagé activement. La puissance du moteur peut être
réduite et le véhicule peut être légè‐
rement freiné automatiquement.
S'allume en roulant
Le système n'est pas disponible. Un
message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur 3 108.
ESP® Plus
3 160, système antipati‐
nage 3 159.
Electronic Stability Program désactivé
Ø s'allume en vert.Si l'ESP® Plus
a été désactivé par Ø
sur le tableau de bord, le témoin Ø
s'allume et un message correspon‐
dant s'affiche sur le centre d'informa‐
tions du conducteur 3 108.
ESP® Plus
3 160, système antipati‐
nage 3 159.
Température de liquide de
refroidissement du moteur
W s'allume en bleu ou rouge.
S'allume brièvement en rouge lors‐
que le contact est mis puis devient
bleu.
S'il s'allume en rouge lorsque le
moteur tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Contrôler le niveau de liquide de
refroidissement 3 180.
S'il y a assez de liquide de refroidis‐
sement, prendre contact avec un
atelier.
Le témoin doit être bleu avant de
poursuivre le trajet.
Préchauffage
! s'allume en jaune.
Le préchauffage est activé. S'active
uniquement quand la température
extérieure est faible.
AdBlue
Y s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir d'AdBlue au plus vite afin d'éviter tout blocage de démarrage du moteur.
S'allume en même temps que le
témoin F pour indiquer un système
défaillant ou pour avertir que le
démarrage du moteur peut ne plus
être possible après une certaine
distance. Prendre immédiatement
contact avec un atelier.
Un message correspondant s'affiche
sur le centre d'informations du
conducteur 3 108.

106Instruments et commandesLe pourcentage d'AdBlue restant
peut également être vérifié par des
pressions répétées sur le bouton situé à l'extrémité de la manette d'es‐
suie-glace. Ordinateur de bord
3 111.
AdBlue 3 149.
Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
Allumé Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 104 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en
continu. Prendre contact avec un
atelier.
Le témoin w est allumé en même
temps que A 3 103 et un message
correspondant s'affiche sur le centre d'informations du conducteur lors‐
qu'un pneu sans capteur de pression
est posé (par ex. une roue de
secours).
Système de surveillance de la pres‐
sion des pneus 3 200.
Pression d'huile moteur
I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteurtourne
Si le témoin I s'allume lorsque le
moteur du véhicule fonctionne
(accompagné du témoin C et d'une
sonnerie d'avertissement), s'arrêter
et couper le moteur.Avertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort (ou déplacer le levier sélecteur sur N).
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.

Instruments et commandes1079Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant.
Ne pas enlever la clé tant que le
véhicule n'est pas à l'arrêt ; sinon, le verrouillage du volant pourrait
s'engager de manière inattendue.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 178.
Mode d'économie de carburant
ECO s'allume en vert lorsque le mode
ECO est engagé pour réduire la
consommation de carburant.
Mode ECO, conduite économique
3 137.
Niveau bas de carburant Y s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'allume lorsque le niveau de carbu‐
rant dans le réservoir est bas (auto‐
nomie d'environ 50 km) ; faire le plein immédiatement 3 170.
Catalyseur 3 149.
Purge d'air du circuit de gazole
(diesel) 3 185.
Système Stop/Start D s'allume lorsque le moteur est en
arrêt automatique.
\ s'éclaire lorsqu'un arrêt automati‐
que est inhibé quand certaines condi‐
tions ne sont pas remplies.
Système Stop/Start 3 144.
Éclairage extérieur
9 s'allume en vert.
S'allume lorsque les freins sont allu‐ més.
8 s'allume en vert.
S'allume lorsque les feux de position
sont allumés.
Éclairage 3 114.Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 115.
Antibrouillard
> s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 118.
Feu antibrouillard arrière ø s'allume en jaune.
Allumé quand le feu antibrouillard
arrière est allumé 3 118.
Régulateur de vitesse
m , U s'allume en vert ou en jaune.
m s'allume en vert quand une
certaine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Limiteur de vitesse
U s'allume en jaune.

108Instruments et commandesU s'allume en jaune quand le
système fonctionne.
Régulateur de vitesse et limiteur de vitesse 3 161.
Tachygraphe
& s'allume en cas de défaillance
3 113.
Porte ouverte
y s'allume en rouge.
Allumer si une porte n'est pas correc‐
tement fermée.
Un message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur 3 108.Affichages
d'information
Centre d'informations du conducteur
En fonction de la configuration du
véhicule, les éléments suivants s'affi‐
chent à l'écran :
● la température extérieure 3 91
● horloge 3 91
● compteur kilométrique 3 95
● compteur kilométrique journalier 3 95
● message d'entretien 3 97
● les messages du véhicule
3 109
● ordinateur de bord 3 111
Affichage d'informations
L'affichage central du système d'info‐
divertissement affiche l'heure (et/ou
la température extérieure, selon la version) et l'information du systèmed'infodivertissement.
Appuyer sur X pour allumer l'Infotain‐
ment System. Alternativement, il
commute automatiquement en posi‐ tion de marche lorsque le contact est
mis.
