OPEL ZAFIRA B 2014 Kezelési útmutató (in Hungarian)

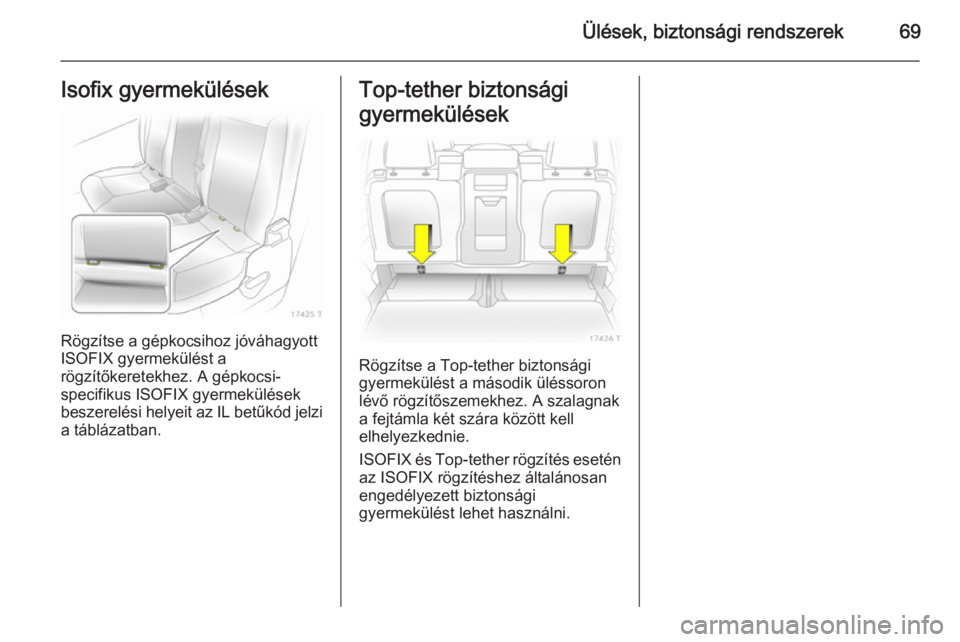

Ülések, biztonsági rendszerek69Isofix gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést a
rögzítőkeretekhez. A gépkocsi-
specifikus ISOFIX gyermekülések
beszerelési helyeit az IL betűkód jelzi
a táblázatban.
Top-tether biztonsági
gyermekülések
Rögzítse a Top-tether biztonsági
gyermekülést a második üléssoron lévő rögzítőszemekhez. A szalagnaka fejtámla két szára között kell
elhelyezkednie.
ISOFIX és Top-tether rögzítés esetén
az ISOFIX rögzítéshez általánosan
engedélyezett biztonsági
gyermekülést lehet használni.

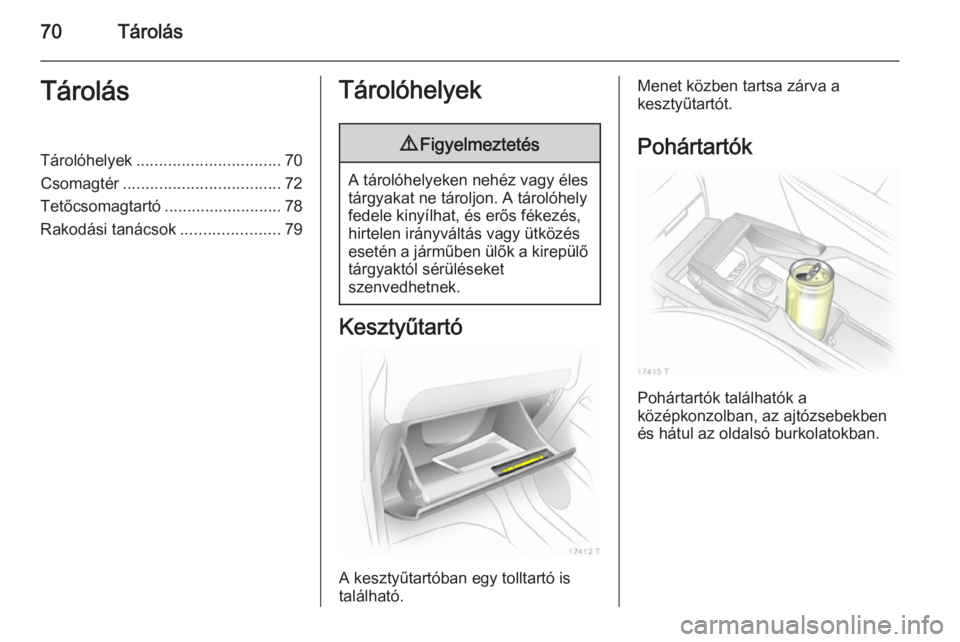

70TárolásTárolásTárolóhelyek................................ 70
Csomagtér ................................... 72
Tetőcsomagtartó ..........................78
Rakodási tanácsok ......................79Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartóban egy tolltartó is
található.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban, az ajtózsebekben és hátul az oldalsó burkolatokban.

Tárolás71

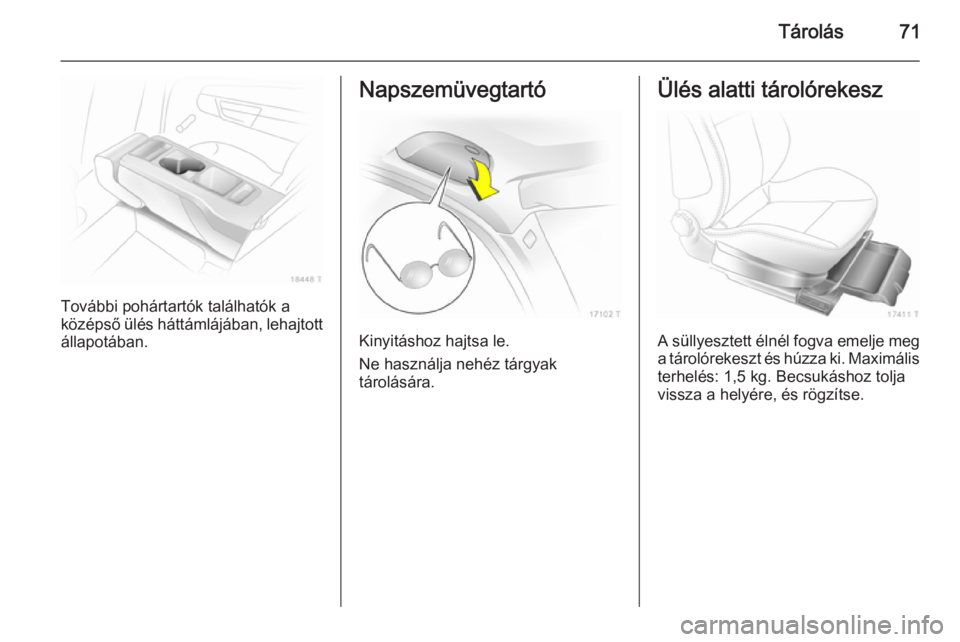

További pohártartók találhatók a
középső ülés háttámlájában, lehajtott
állapotában.
Napszemüvegtartó
Kinyitáshoz hajtsa le.
Ne használja nehéz tárgyak
tárolására.
Ülés alatti tárolórekesz
A süllyesztett élnél fogva emelje meg a tárolórekeszt és húzza ki. Maximális
terhelés: 1,5 kg. Becsukáshoz tolja
vissza a helyére, és rögzítse.

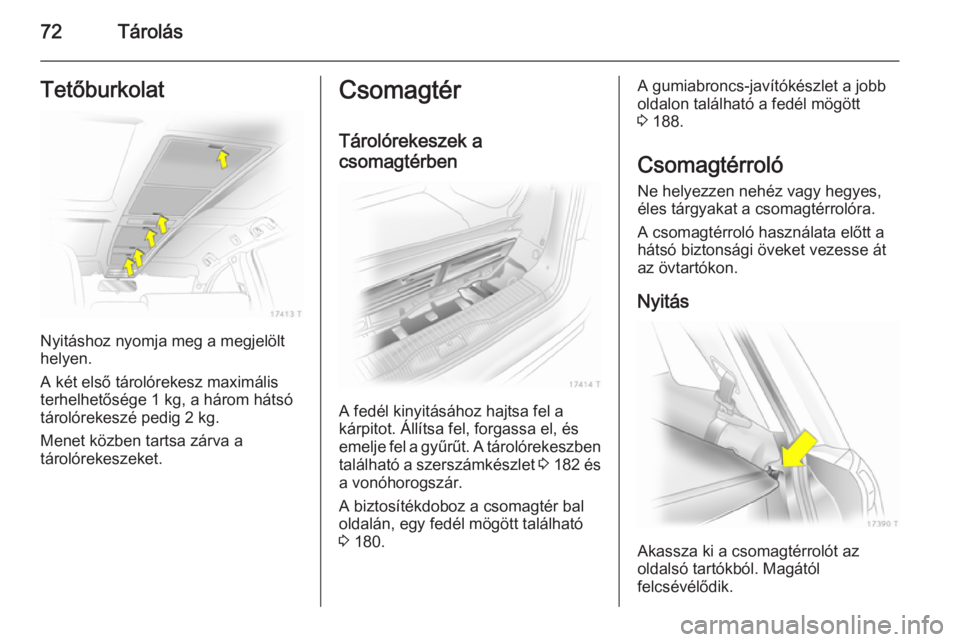

72TárolásTetőburkolat
Nyitáshoz nyomja meg a megjelölt
helyen.
A két első tárolórekesz maximális
terhelhetősége 1 kg, a három hátsó
tárolórekeszé pedig 2 kg.
Menet közben tartsa zárva a
tárolórekeszeket.
Csomagtér
Tárolórekeszek a
csomagtérben
A fedél kinyitásához hajtsa fel a
kárpitot. Állítsa fel, forgassa el, és
emelje fel a gyűrűt. A tárolórekeszben található a szerszámkészlet 3 182 és
a vonóhorogszár.
A biztosítékdoboz a csomagtér bal
oldalán, egy fedél mögött található
3 180.
A gumiabroncs-javítókészlet a jobb
oldalon található a fedél mögött
3 188.
Csomagtérroló
Ne helyezzen nehéz vagy hegyes,
éles tárgyakat a csomagtérrolóra.
A csomagtérroló használata előtt a
hátsó biztonsági öveket vezesse át
az övtartókon.
Nyitás
Akassza ki a csomagtérrolót az
oldalsó tartókból. Magától
felcsévélődik.

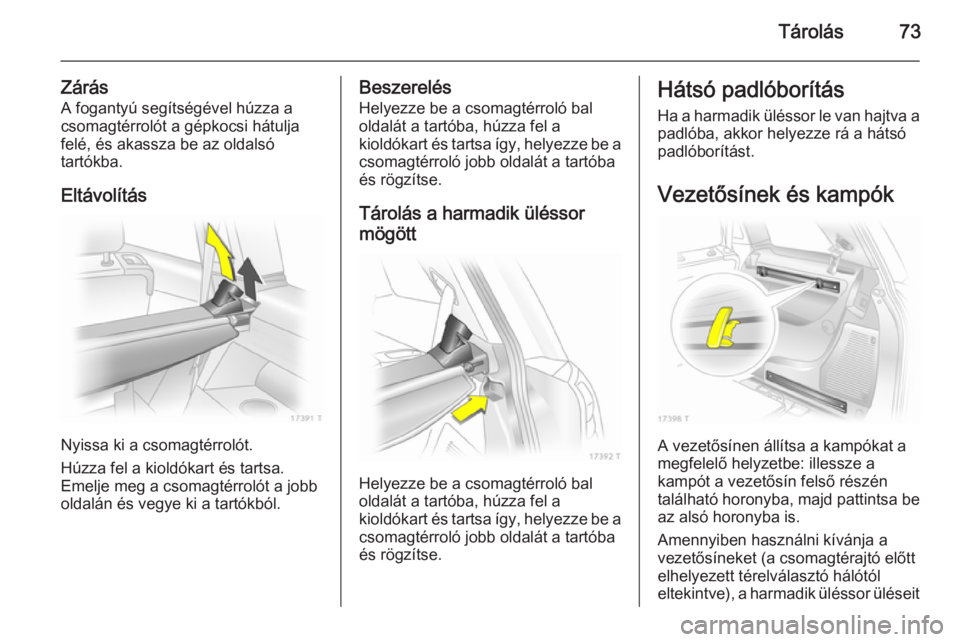

Tárolás73
Zárás
A fogantyú segítségével húzza a
csomagtérrolót a gépkocsi hátulja
felé, és akassza be az oldalsó
tartókba.
Eltávolítás
Nyissa ki a csomagtérrolót.
Húzza fel a kioldókart és tartsa.
Emelje meg a csomagtérrolót a jobb
oldalán és vegye ki a tartókból.
Beszerelés
Helyezze be a csomagtérroló bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérroló jobb oldalát a tartóba
és rögzítse.
Tárolás a harmadik üléssor
mögött
Helyezze be a csomagtérroló bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérroló jobb oldalát a tartóba
és rögzítse.
Hátsó padlóborítás
Ha a harmadik üléssor le van hajtva a
padlóba, akkor helyezze rá a hátsó
padlóborítást.
Vezetősínek és kampók
A vezetősínen állítsa a kampókat a
megfelelő helyzetbe: illessze a
kampót a vezetősín felső részén
található horonyba, majd pattintsa be az alsó horonyba is.
Amennyiben használni kívánja a
vezetősíneket (a csomagtérajtó előtt
elhelyezett térelválasztó hálótól
eltekintve), a harmadik üléssor üléseit

74Tárolás

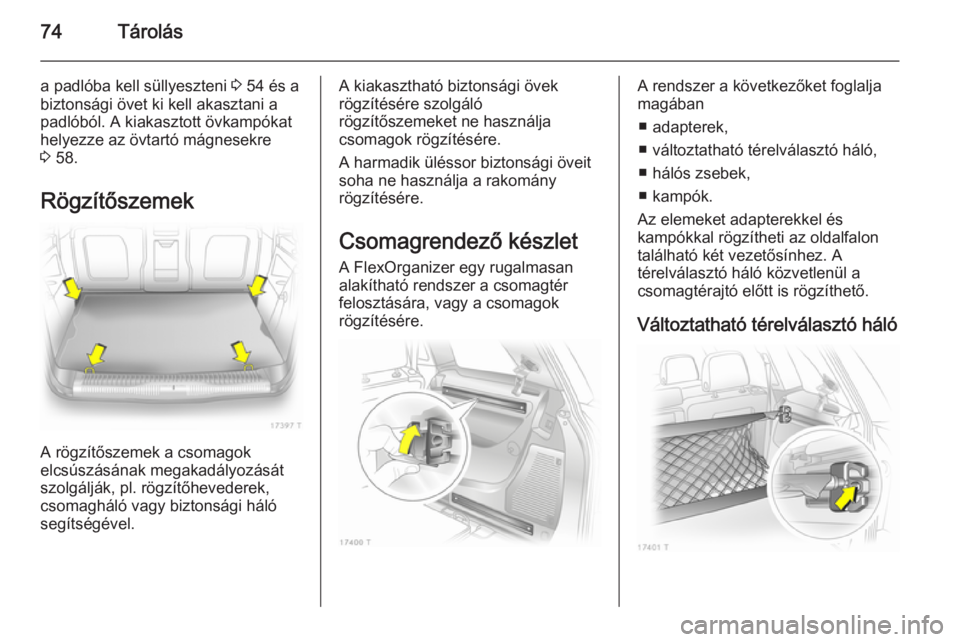

a padlóba kell süllyeszteni 3 54 és a
biztonsági övet ki kell akasztani a
padlóból. A kiakasztott övkampókat
helyezze az övtartó mágnesekre
3 58.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek,
csomagháló vagy biztonsági háló
segítségével.
A kiakasztható biztonsági övek
rögzítésére szolgáló
rögzítőszemeket ne használja
csomagok rögzítésére.
A harmadik üléssor biztonsági öveit
soha ne használja a rakomány
rögzítésére.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására, vagy a csomagok
rögzítésére.A rendszer a következőket foglalja
magában
■ adapterek,
■ változtatható térelválasztó háló,
■ hálós zsebek,
■ kampók.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalon
található két vezetősínhez. A
térelválasztó háló közvetlenül a
csomagtérajtó előtt is rögzíthető.
Változtatható térelválasztó háló

Tárolás75

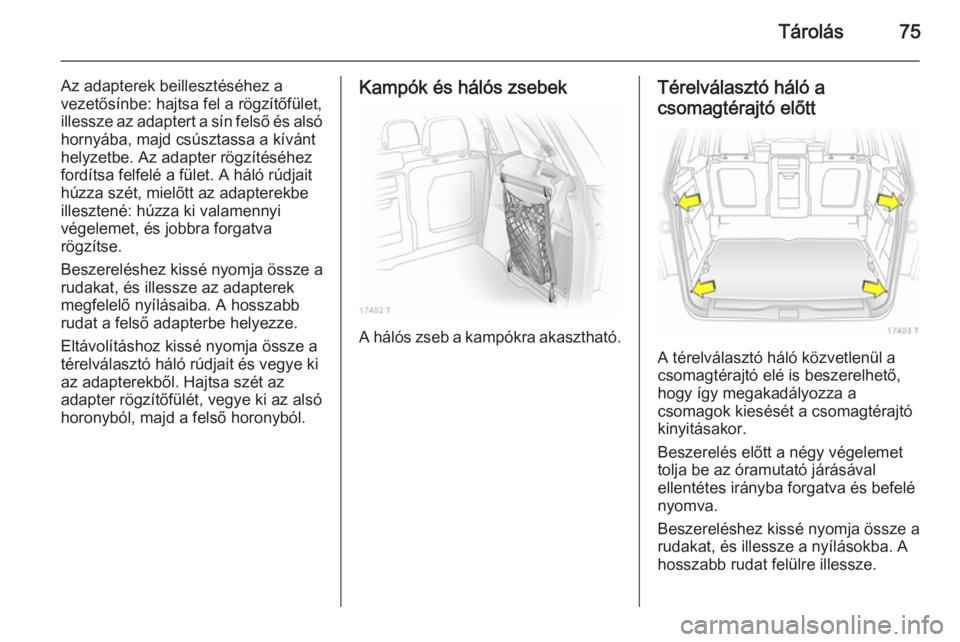

Az adapterek beillesztéséhez a
vezetősínbe: hajtsa fel a rögzítőfület,
illessze az adaptert a sín felső és alsó
hornyába, majd csúsztassa a kívánt
helyzetbe. Az adapter rögzítéséhez
fordítsa felfelé a fület. A háló rúdjait
húzza szét, mielőtt az adapterekbe
illesztené: húzza ki valamennyi
végelemet, és jobbra forgatva
rögzítse.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba. A hosszabb
rudat a felső adapterbe helyezze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki
az adapterekből. Hajtsa szét az
adapter rögzítőfülét, vegye ki az alsó
horonyból, majd a felső horonyból.Kampók és hálós zsebek
A hálós zseb a kampókra akasztható.
Térelválasztó háló a
csomagtérajtó előtt
A térelválasztó háló közvetlenül a
csomagtérajtó elé is beszerelhető,
hogy így megakadályozza a
csomagok kiesését a csomagtérajtó
kinyitásakor.
Beszerelés előtt a négy végelemet
tolja be az óramutató járásával
ellentétes irányba forgatva és befelé
nyomva.
Beszereléshez kissé nyomja össze a
rudakat, és illessze a nyílásokba. A
hosszabb rudat felülre illessze.

76Tárolás

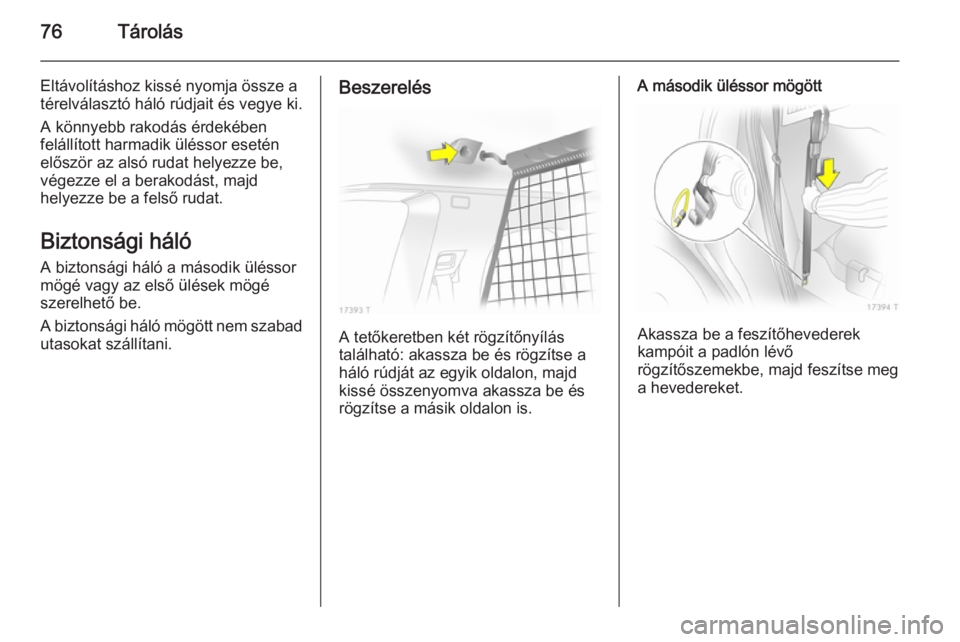

Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki.
A könnyebb rakodás érdekében
felállított harmadik üléssor esetén
először az alsó rudat helyezze be,
végezze el a berakodást, majd
helyezze be a felső rudat.
Biztonsági háló
A biztonsági háló a második üléssor mögé vagy az első ülések mögé
szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.Beszerelés
A tetőkeretben két rögzítőnyílás
található: akassza be és rögzítse a
háló rúdját az egyik oldalon, majd
kissé összenyomva akassza be és
rögzítse a másik oldalon is.
A második üléssor mögött
Akassza be a feszítőhevederek
kampóit a padlón lévő
rögzítőszemekbe, majd feszítse meg
a hevedereket.

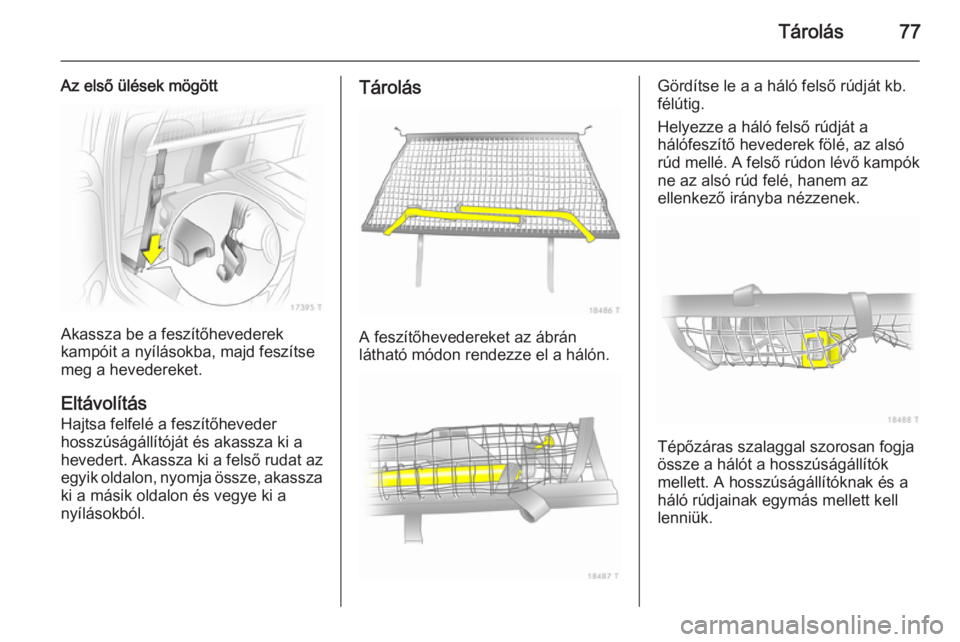

Tárolás77
Az első ülések mögött
Akassza be a feszítőhevederek
kampóit a nyílásokba, majd feszítse
meg a hevedereket.
Eltávolítás
Hajtsa felfelé a feszítőheveder
hosszúságállítóját és akassza ki a
hevedert. Akassza ki a felső rudat az
egyik oldalon, nyomja össze, akassza
ki a másik oldalon és vegye ki a
nyílásokból.
Tárolás
A feszítőhevedereket az ábrán
látható módon rendezze el a hálón.
Gördítse le a a háló felső rúdját kb.
félútig.
Helyezze a háló felső rúdját a
hálófeszítő hevederek fölé, az alsó
rúd mellé. A felső rúdon lévő kampók ne az alsó rúd felé, hanem az
ellenkező irányba nézzenek.
Tépőzáras szalaggal szorosan fogja
össze a hálót a hosszúságállítók
mellett. A hosszúságállítóknak és a
háló rúdjainak egymás mellett kell
lenniük.

78Tárolás

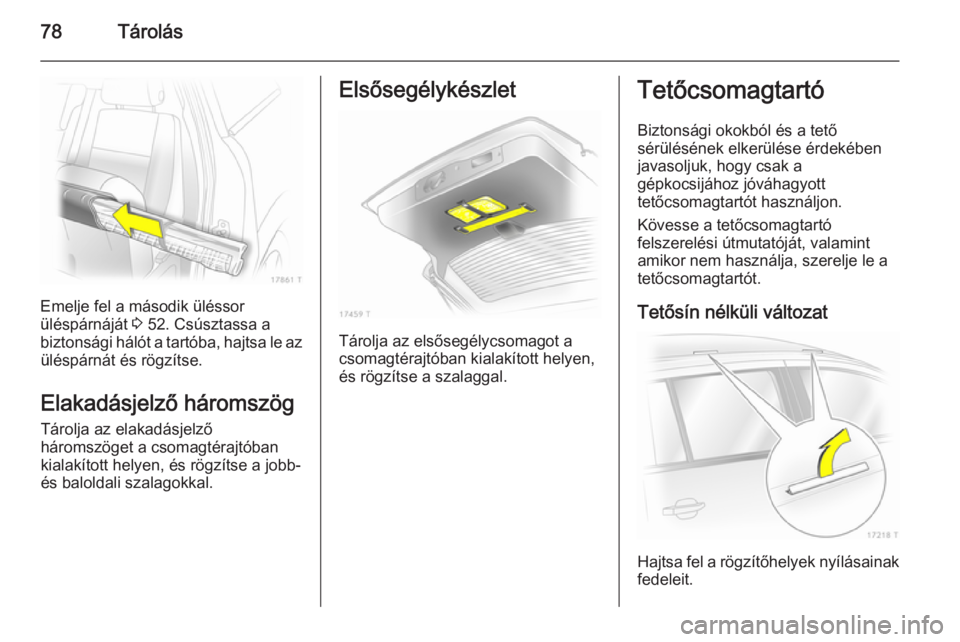

Emelje fel a második üléssor
üléspárnáját 3 52. Csúsztassa a
biztonsági hálót a tartóba, hajtsa le az üléspárnát és rögzítse.
Elakadásjelző háromszög Tárolja az elakadásjelző
háromszöget a csomagtérajtóban
kialakított helyen, és rögzítse a jobb-
és baloldali szalagokkal.
Elsősegélykészlet
Tárolja az elsősegélycsomagot a
csomagtérajtóban kialakított helyen,
és rögzítse a szalaggal.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetősín nélküli változat
Hajtsa fel a rögzítőhelyek nyílásainakfedeleit.
