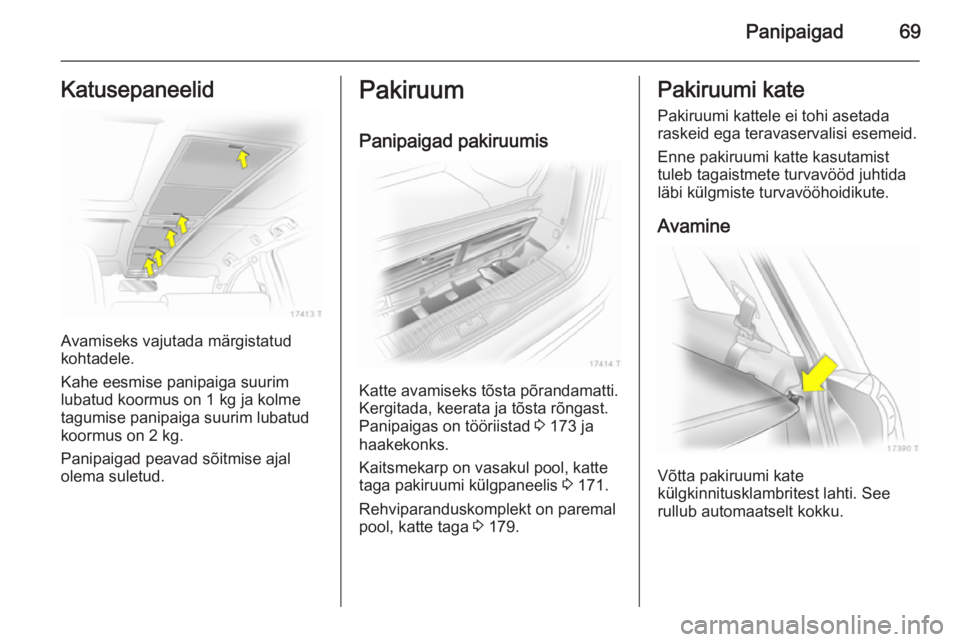

Page 71 of 219
Panipaigad69Katusepaneelid
Avamiseks vajutada märgistatud
kohtadele.
Kahe eesmise panipaiga suurim
lubatud koormus on 1 kg ja kolme
tagumise panipaiga suurim lubatud
koormus on 2 kg.
Panipaigad peavad sõitmise ajal
olema suletud.
Pakiruum
Panipaigad pakiruumis
Katte avamiseks tõsta põrandamatti.
Kergitada, keerata ja tõsta rõngast.
Panipaigas on tööriistad 3 173 ja
haakekonks.
Kaitsmekarp on vasakul pool, katte
taga pakiruumi külgpaneelis 3 171.
Rehviparanduskomplekt on paremal
pool, katte taga 3 179.
Pakiruumi kate
Pakiruumi kattele ei tohi asetada
raskeid ega teravaservalisi esemeid.
Enne pakiruumi katte kasutamist
tuleb tagaistmete turvavööd juhtida
läbi külgmiste turvavööhoidikute.
Avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. See
rullub automaatselt kokku.

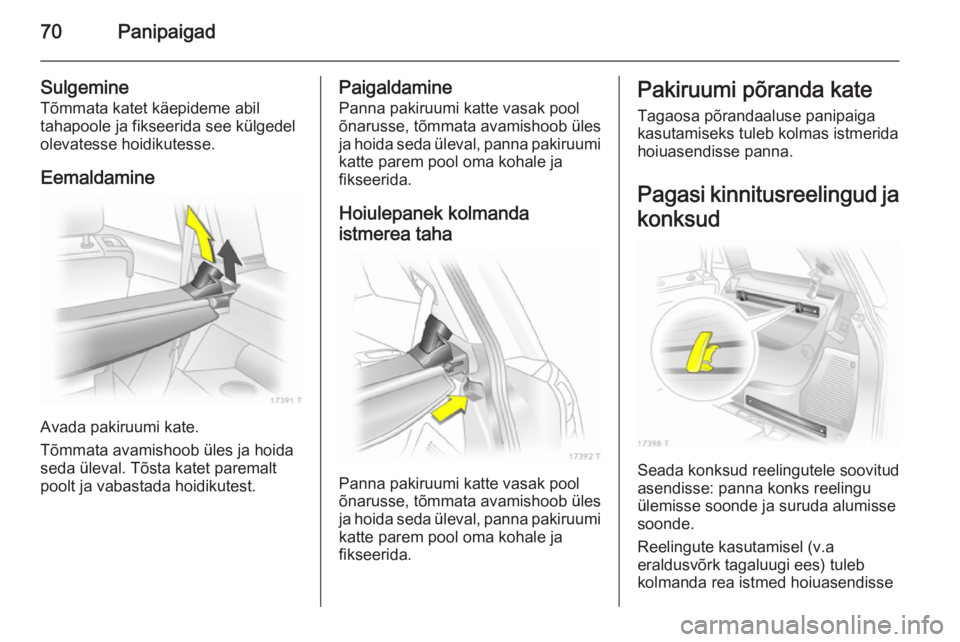

Page 72 of 219
70Panipaigad
Sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Eemaldamine
Avada pakiruumi kate.
Tõmmata avamishoob üles ja hoida
seda üleval. Tõsta katet paremalt
poolt ja vabastada hoidikutest.
Paigaldamine
Panna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Hoiulepanek kolmanda
istmerea taha
Panna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Pakiruumi põranda kate
Tagaosa põrandaaluse panipaiga
kasutamiseks tuleb kolmas istmerida
hoiuasendisse panna.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.
Reelingute kasutamisel (v.a
eraldusvõrk tagaluugi ees) tuleb
kolmanda rea istmed hoiuasendisse

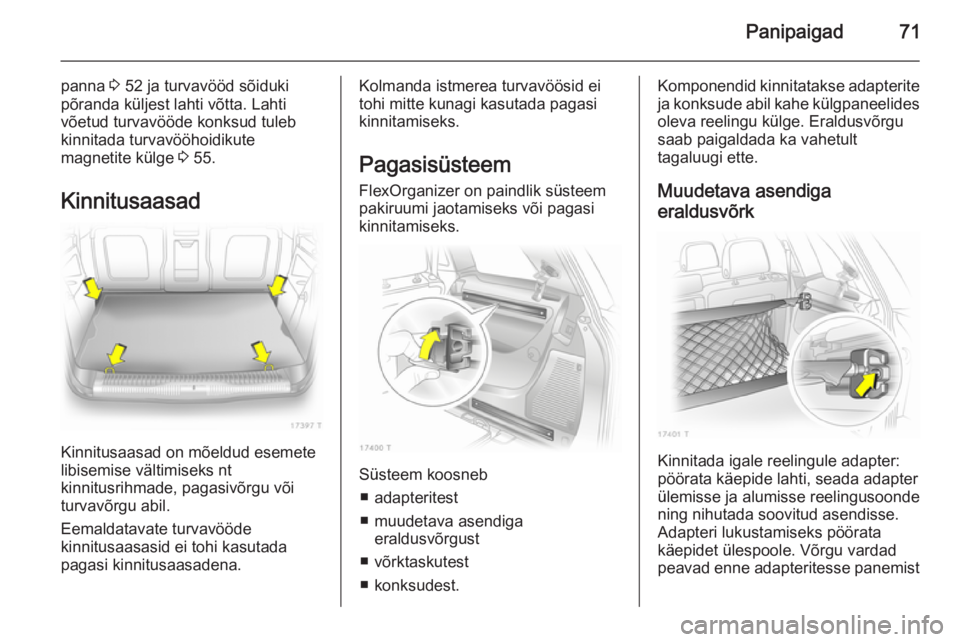

Page 73 of 219
Panipaigad71
panna 3 52 ja turvavööd sõiduki
põranda küljest lahti võtta. Lahti
võetud turvavööde konksud tuleb
kinnitada turvavööhoidikute
magnetite külge 3 55.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade, pagasivõrgu või
turvavõrgu abil.
Eemaldatavate turvavööde
kinnitusaasasid ei tohi kasutada
pagasi kinnitusaasadena.
Kolmanda istmerea turvavöösid ei
tohi mitte kunagi kasutada pagasi
kinnitamiseks.
Pagasisüsteem FlexOrganizer on paindlik süsteem
pakiruumi jaotamiseks või pagasi
kinnitamiseks.
Süsteem koosneb
■ adapteritest
■ muudetava asendiga eraldusvõrgust
■ võrktaskutest
■ konksudest.
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge. Eraldusvõrgu
saab paigaldada ka vahetult
tagaluugi ette.
Muudetava asendiga
eraldusvõrk
Kinnitada igale reelingule adapter:
pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Võrgu vardad
peavad enne adapteritesse panemist

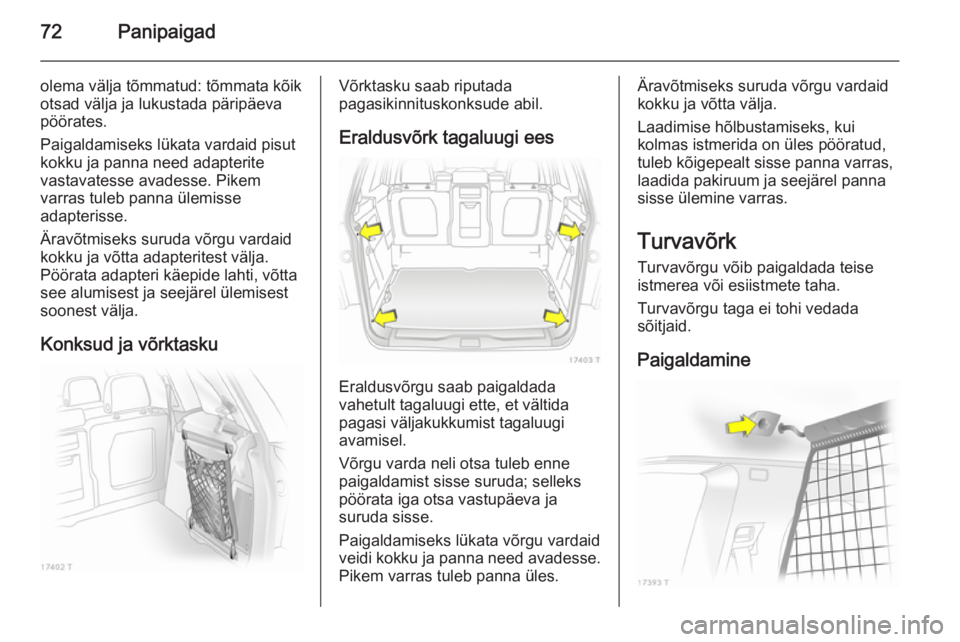

Page 74 of 219
72Panipaigad
olema välja tõmmatud: tõmmata kõik
otsad välja ja lukustada päripäeva
pöörates.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse. Pikem
varras tuleb panna ülemisse
adapterisse.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta adapteritest välja.
Pöörata adapteri käepide lahti, võtta
see alumisest ja seejärel ülemisest
soonest välja.
Konksud ja võrktaskuVõrktasku saab riputada
pagasikinnituskonksude abil.
Eraldusvõrk tagaluugi ees
Eraldusvõrgu saab paigaldada
vahetult tagaluugi ette, et vältida pagasi väljakukkumist tagaluugi
avamisel.
Võrgu varda neli otsa tuleb enne
paigaldamist sisse suruda; selleks
pöörata iga otsa vastupäeva ja
suruda sisse.
Paigaldamiseks lükata võrgu vardaid
veidi kokku ja panna need avadesse.
Pikem varras tuleb panna üles.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta välja.
Laadimise hõlbustamiseks, kui
kolmas istmerida on üles pööratud,
tuleb kõigepealt sisse panna varras,
laadida pakiruum ja seejärel panna
sisse ülemine varras.
Turvavõrk
Turvavõrgu võib paigaldada teise
istmerea või esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Page 75 of 219

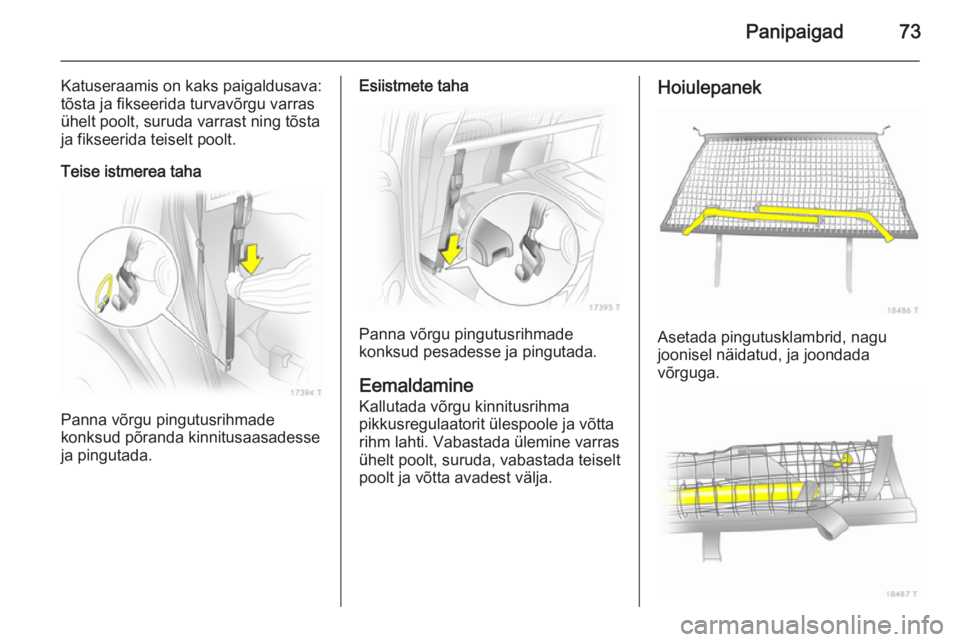

Panipaigad73
Katuseraamis on kaks paigaldusava:
tõsta ja fikseerida turvavõrgu varras
ühelt poolt, suruda varrast ning tõsta
ja fikseerida teiselt poolt.
Teise istmerea taha
Panna võrgu pingutusrihmade
konksud põranda kinnitusaasadesse
ja pingutada.
Esiistmete taha
Panna võrgu pingutusrihmade
konksud pesadesse ja pingutada.
Eemaldamine
Kallutada võrgu kinnitusrihma
pikkusregulaatorit ülespoole ja võtta
rihm lahti. Vabastada ülemine varras
ühelt poolt, suruda, vabastada teiselt
poolt ja võtta avadest välja.
Hoiulepanek
Asetada pingutusklambrid, nagu
joonisel näidatud, ja joondada
võrguga.

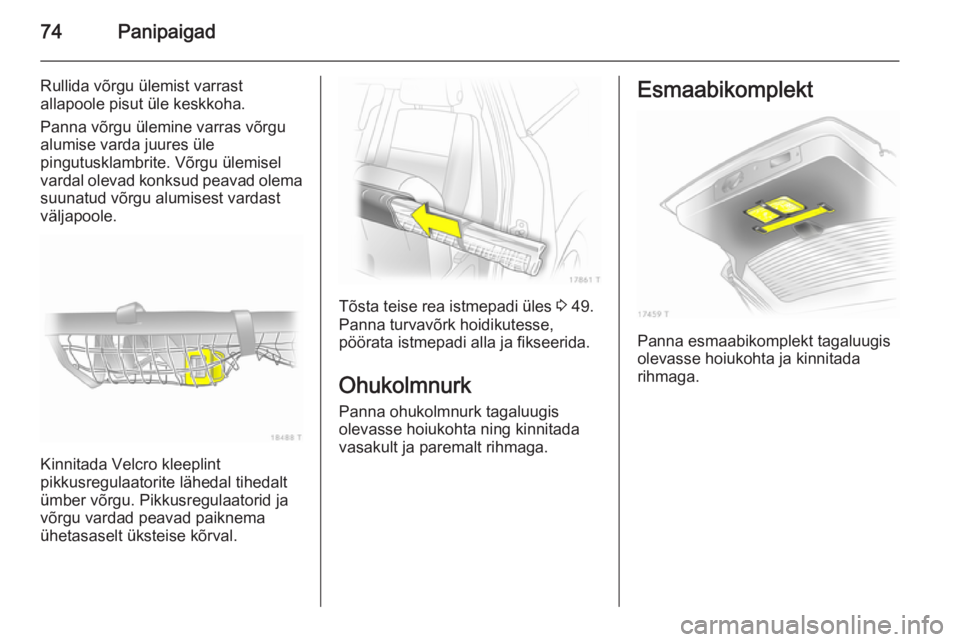

Page 76 of 219
74Panipaigad
Rullida võrgu ülemist varrast
allapoole pisut üle keskkoha.
Panna võrgu ülemine varras võrgu
alumise varda juures üle
pingutusklambrite. Võrgu ülemisel
vardal olevad konksud peavad olema suunatud võrgu alumisest vardast
väljapoole.
Kinnitada Velcro kleeplint
pikkusregulaatorite lähedal tihedalt
ümber võrgu. Pikkusregulaatorid ja
võrgu vardad peavad paiknema
ühetasaselt üksteise kõrval.
Tõsta teise rea istmepadi üles 3 49.
Panna turvavõrk hoidikutesse,
pöörata istmepadi alla ja fikseerida.
Ohukolmnurk Panna ohukolmnurk tagaluugis
olevasse hoiukohta ning kinnitada vasakult ja paremalt rihmaga.
Esmaabikomplekt
Panna esmaabikomplekt tagaluugis
olevasse hoiukohta ja kinnitada
rihmaga.

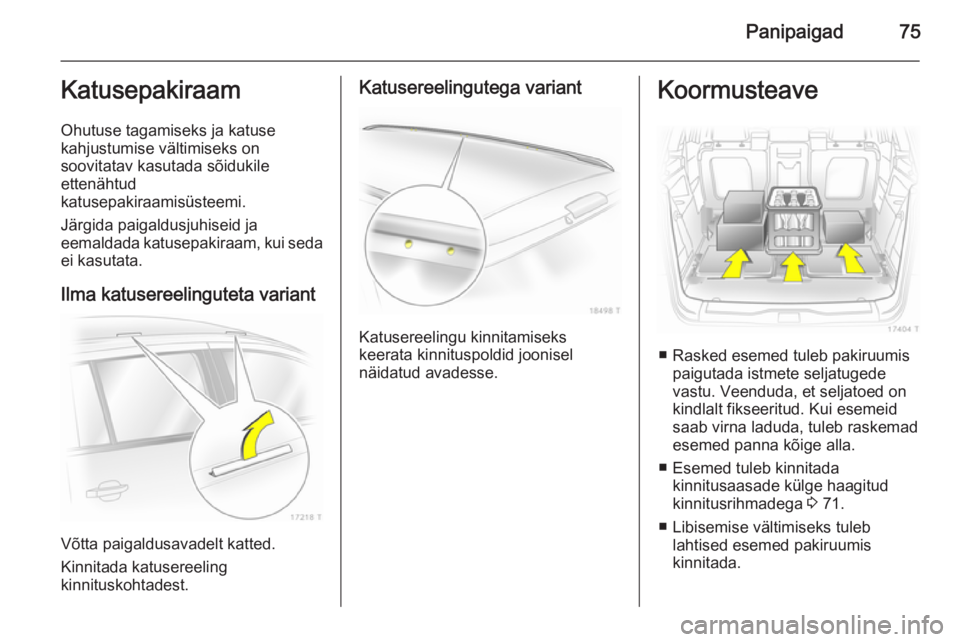

Page 77 of 219
Panipaigad75Katusepakiraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Ilma katusereelinguteta variant
Võtta paigaldusavadelt katted.
Kinnitada katusereeling
kinnituskohtadest.
Katusereelingutega variant
Katusereelingu kinnitamiseks
keerata kinnituspoldid joonisel
näidatud avadesse.
Koormusteave
■ Rasked esemed tuleb pakiruumis paigutada istmete seljatugede
vastu. Veenduda, et seljatoed on
kindlalt fikseeritud. Kui esemeid
saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 71.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.

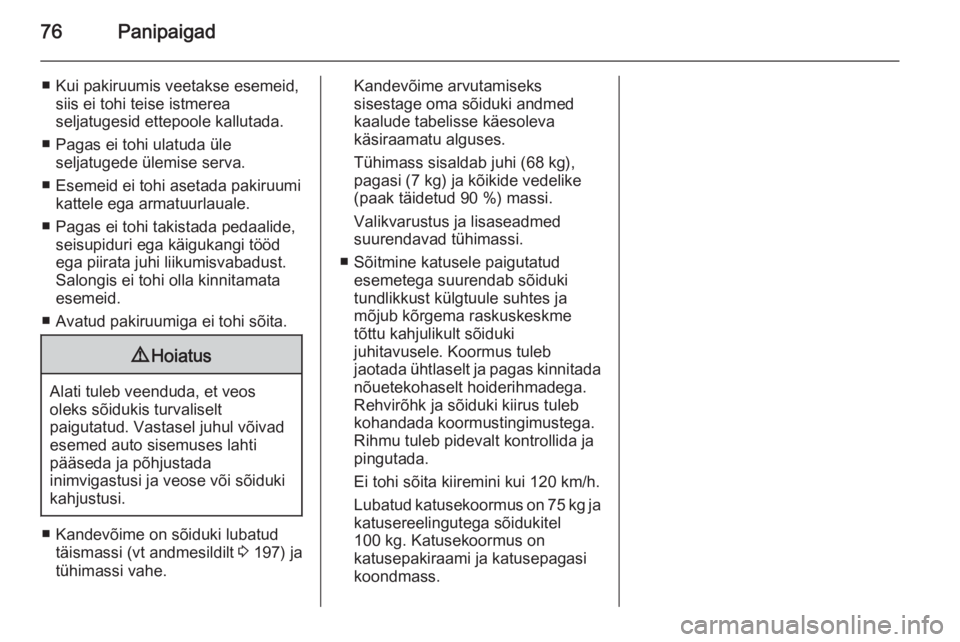

Page 78 of 219
76Panipaigad
■ Kui pakiruumis veetakse esemeid,siis ei tohi teise istmerea
seljatugesid ettepoole kallutada.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust.
Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 197) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
Tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas kinnitada
nõuetekohaselt hoiderihmadega. Rehvirõhk ja sõiduki kiirus tulebkohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on 75 kg ja katusereelingutega sõidukitel
100 kg. Katusekoormus on
katusepakiraami ja katusepagasi
koondmass.
Page 79 of 219

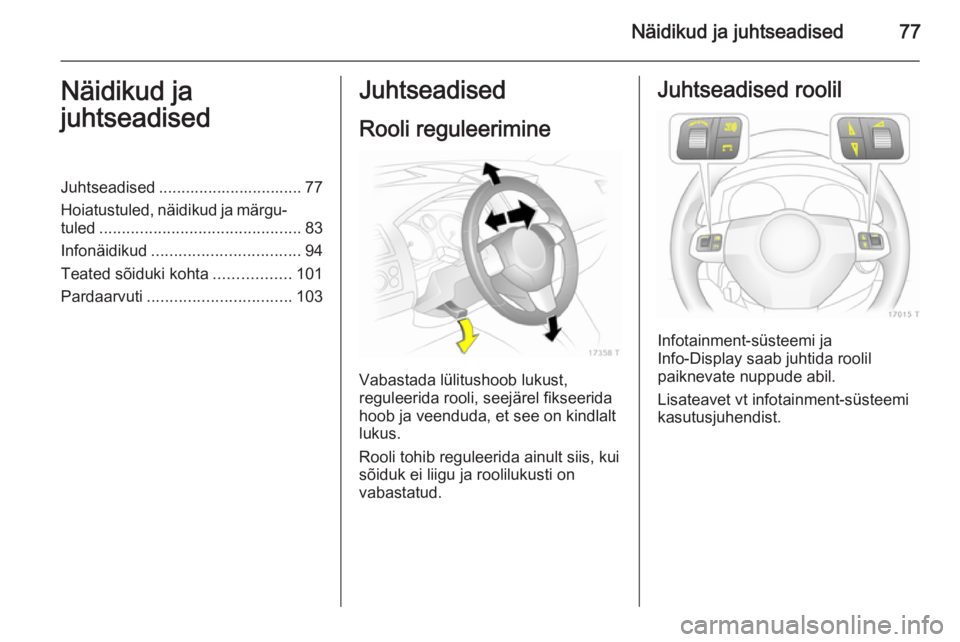

Näidikud ja juhtseadised77Näidikud ja
juhtseadisedJuhtseadised ................................ 77
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 83
Infonäidikud ................................. 94
Teated sõiduki kohta .................101
Pardaarvuti ................................ 103Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi ja
Info-Display saab juhtida roolil
paiknevate nuppude abil.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.

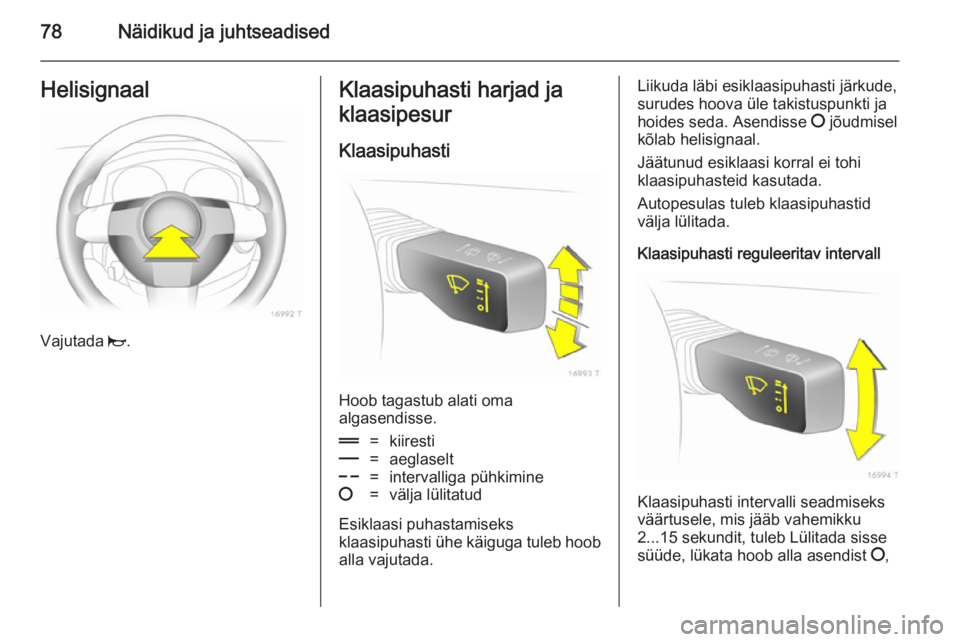

Page 80 of 219
78Näidikud ja juhtseadisedHelisignaal
Vajutada j.
Klaasipuhasti harjad ja
klaasipesur
Klaasipuhasti
Hoob tagastub alati oma
algasendisse.
&=kiiresti%=aeglaselt$=intervalliga pühkimine§=välja lülitatud
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada.
Liikuda läbi esiklaasipuhasti järkude,
surudes hoova üle takistuspunkti ja
hoides seda. Asendisse § jõudmisel
kõlab helisignaal.
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Klaasipuhasti reguleeritav intervall
Klaasipuhasti intervalli seadmiseks
väärtusele, mis jääb vahemikku
2...15 sekundit, tuleb Lülitada sisse
süüde, lükata hoob alla asendist §,
