OPEL ZAFIRA B 2014 Omaniku käsiraamat (in Estonian)

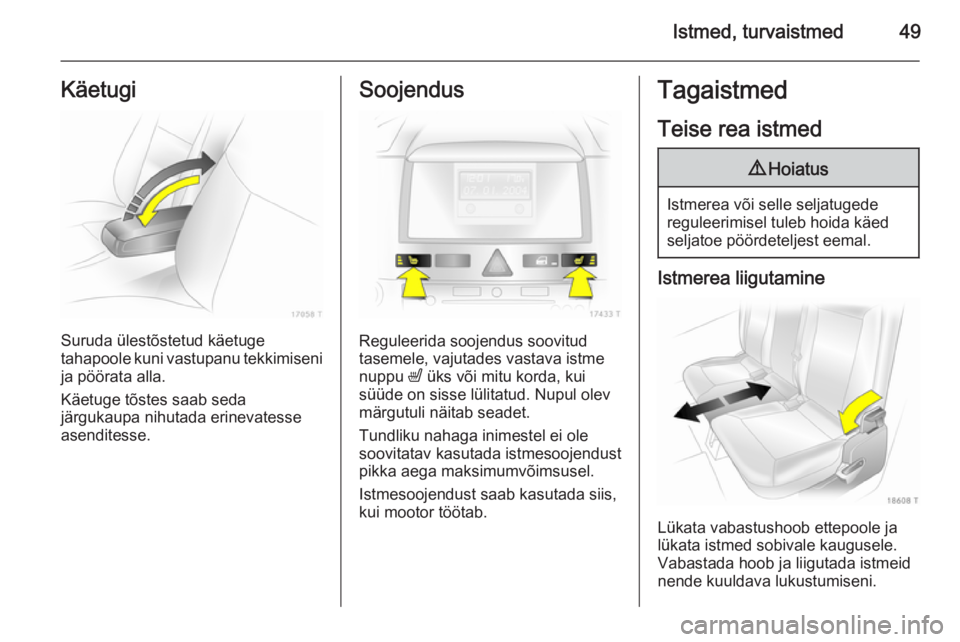

Istmed, turvaistmed49Käetugi
Suruda ülestõstetud käetuge
tahapoole kuni vastupanu tekkimiseni ja pöörata alla.
Käetuge tõstes saab seda
järgukaupa nihutada erinevatesse asenditesse.
Soojendus
Reguleerida soojendus soovitud
tasemele, vajutades vastava istme
nuppu ß üks või mitu korda, kui
süüde on sisse lülitatud. Nupul olev
märgutuli näitab seadet.
Tundliku nahaga inimestel ei ole
soovitatav kasutada istmesoojendust
pikka aega maksimumvõimsusel.
Istmesoojendust saab kasutada siis,
kui mootor töötab.
Tagaistmed
Teise rea istmed9 Hoiatus
Istmerea või selle seljatugede
reguleerimisel tuleb hoida käed
seljatoe pöördeteljest eemal.
Istmerea liigutamine
Lükata vabastushoob ettepoole ja
lükata istmed sobivale kaugusele.
Vabastada hoob ja liigutada istmeid nende kuuldava lukustumiseni.

50Istmed, turvaistmed

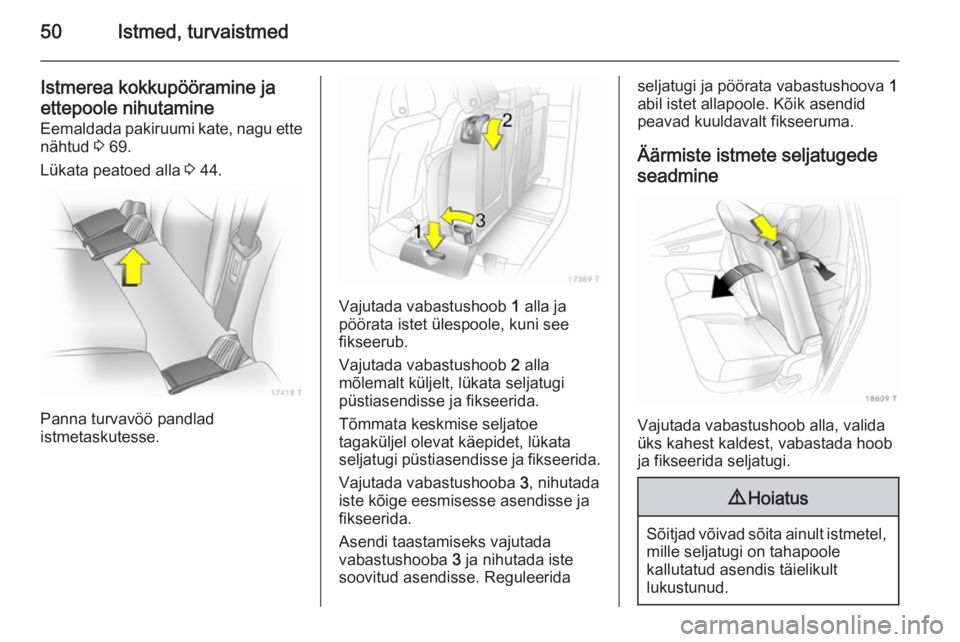

Istmerea kokkupööramine jaettepoole nihutamine
Eemaldada pakiruumi kate, nagu ette
nähtud 3 69.
Lükata peatoed alla 3 44.
Panna turvavöö pandlad
istmetaskutesse.
Vajutada vabastushoob 1 alla ja
pöörata istet ülespoole, kuni see
fikseerub.
Vajutada vabastushoob 2 alla
mõlemalt küljelt, lükata seljatugi
püstiasendisse ja fikseerida.
Tõmmata keskmise seljatoe
tagaküljel olevat käepidet, lükata
seljatugi püstiasendisse ja fikseerida.
Vajutada vabastushooba 3, nihutada
iste kõige eesmisesse asendisse ja
fikseerida.
Asendi taastamiseks vajutada
vabastushooba 3 ja nihutada iste
soovitud asendisse. Reguleerida
seljatugi ja pöörata vabastushoova 1
abil istet allapoole. Kõik asendid
peavad kuuldavalt fikseeruma.
Äärmiste istmete seljatugede
seadmine
Vajutada vabastushoob alla, valida
üks kahest kaldest, vabastada hoob
ja fikseerida seljatugi.
9 Hoiatus
Sõitjad võivad sõita ainult istmetel,
mille seljatugi on tahapoole
kallutatud asendis täielikult
lukustunud.

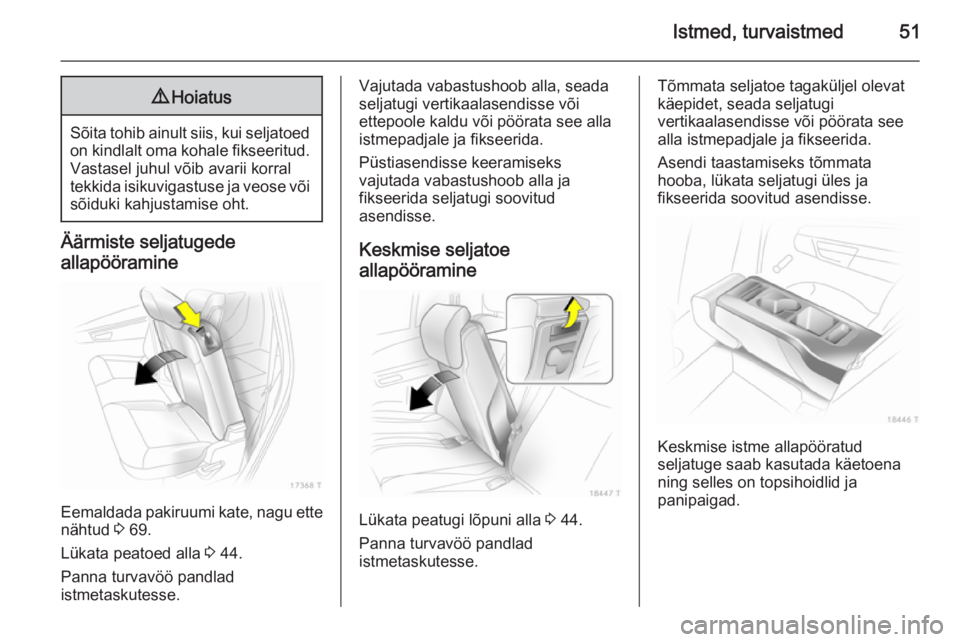

Istmed, turvaistmed519Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või sõiduki kahjustamise oht.
Äärmiste seljatugede
allapööramine
Eemaldada pakiruumi kate, nagu ette
nähtud 3 69.
Lükata peatoed alla 3 44.
Panna turvavöö pandlad
istmetaskutesse.
Vajutada vabastushoob alla, seada
seljatugi vertikaalasendisse või
ettepoole kaldu või pöörata see alla
istmepadjale ja fikseerida.
Püstiasendisse keeramiseks
vajutada vabastushoob alla ja
fikseerida seljatugi soovitud
asendisse.
Keskmise seljatoe
allapööramine
Lükata peatugi lõpuni alla 3
44.
Panna turvavöö pandlad
istmetaskutesse.
Tõmmata seljatoe tagaküljel olevat
käepidet, seada seljatugi
vertikaalasendisse või pöörata see
alla istmepadjale ja fikseerida.
Asendi taastamiseks tõmmata
hooba, lükata seljatugi üles ja
fikseerida soovitud asendisse.
Keskmise istme allapööratud
seljatuge saab kasutada käetoena
ning selles on topsihoidlid ja
panipaigad.

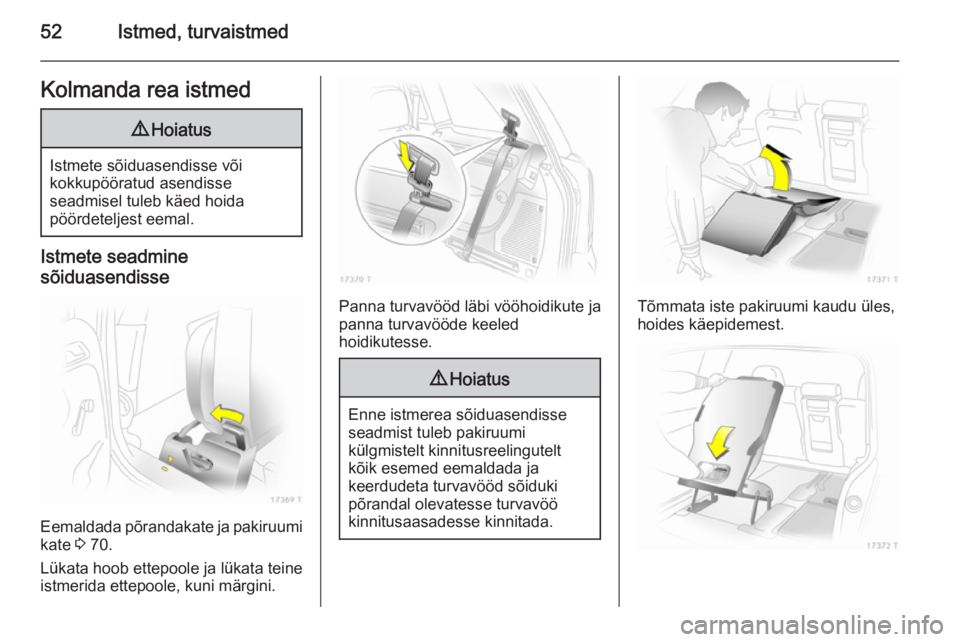

52Istmed, turvaistmedKolmanda rea istmed9Hoiatus
Istmete sõiduasendisse või
kokkupööratud asendisse
seadmisel tuleb käed hoida
pöördeteljest eemal.
Istmete seadmine
sõiduasendisse
Eemaldada põrandakate ja pakiruumi
kate 3 70.
Lükata hoob ettepoole ja lükata teine
istmerida ettepoole, kuni märgini.
Panna turvavööd läbi vööhoidikute ja panna turvavööde keeled
hoidikutesse.
9 Hoiatus
Enne istmerea sõiduasendisse
seadmist tuleb pakiruumi
külgmistelt kinnitusreelingutelt
kõik esemed eemaldada ja
keerdudeta turvavööd sõiduki
põrandal olevatesse turvavöö
kinnitusaasadesse kinnitada.
Tõmmata iste pakiruumi kaudu üles,
hoides käepidemest.

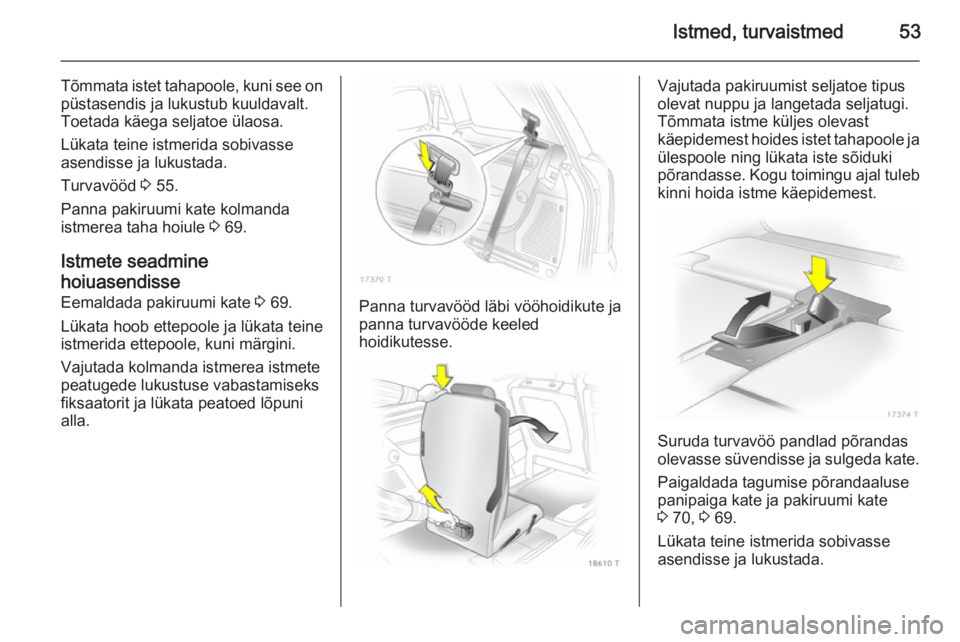

Istmed, turvaistmed53
Tõmmata istet tahapoole, kuni see on
püstasendis ja lukustub kuuldavalt.
Toetada käega seljatoe ülaosa.
Lükata teine istmerida sobivasse
asendisse ja lukustada.
Turvavööd 3 55.
Panna pakiruumi kate kolmanda
istmerea taha hoiule 3 69.
Istmete seadmine
hoiuasendisse Eemaldada pakiruumi kate 3 69.
Lükata hoob ettepoole ja lükata teine
istmerida ettepoole, kuni märgini.
Vajutada kolmanda istmerea istmetepeatugede lukustuse vabastamiseks
fiksaatorit ja lükata peatoed lõpuni
alla.
Panna turvavööd läbi vööhoidikute ja panna turvavööde keeled
hoidikutesse.
Vajutada pakiruumist seljatoe tipus
olevat nuppu ja langetada seljatugi.
Tõmmata istme küljes olevast
käepidemest hoides istet tahapoole ja
ülespoole ning lükata iste sõiduki
põrandasse. Kogu toimingu ajal tuleb kinni hoida istme käepidemest.
Suruda turvavöö pandlad põrandas
olevasse süvendisse ja sulgeda kate.
Paigaldada tagumise põrandaaluse
panipaiga kate ja pakiruumi kate
3 70, 3 69.
Lükata teine istmerida sobivasse
asendisse ja lukustada.

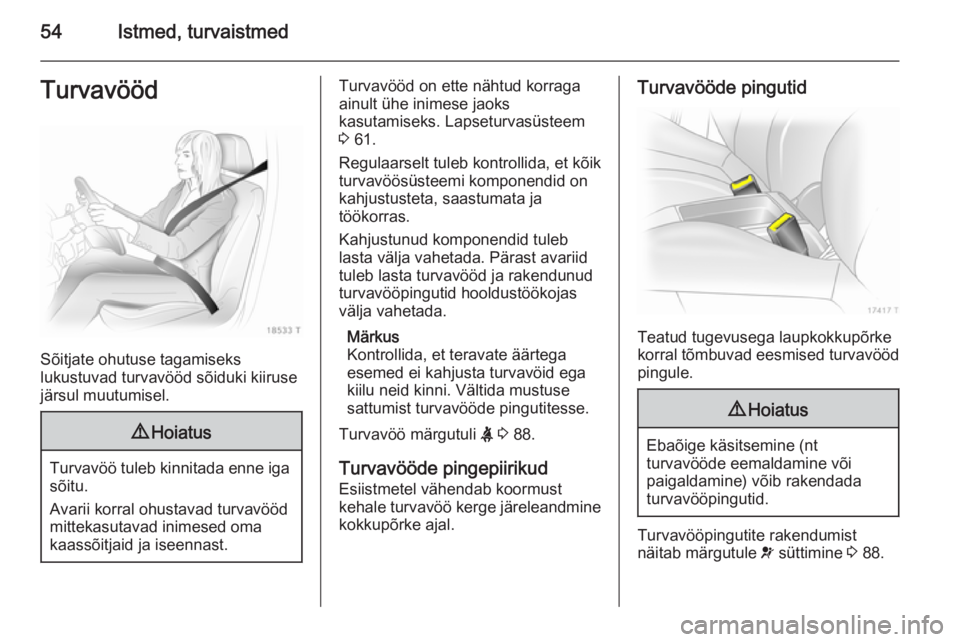

54Istmed, turvaistmedTurvavööd
Sõitjate ohutuse tagamiseks
lukustuvad turvavööd sõiduki kiiruse
järsul muutumisel.
9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Turvavööd on ette nähtud korraga ainult ühe inimese jaoks
kasutamiseks. Lapseturvasüsteem
3 61.
Regulaarselt tuleb kontrollida, et kõik
turvavöösüsteemi komponendid on
kahjustusteta, saastumata ja
töökorras.
Kahjustunud komponendid tuleb
lasta välja vahetada. Pärast avariid
tuleb lasta turvavööd ja rakendunud
turvavööpingutid hooldustöökojas
välja vahetada.
Märkus
Kontrollida, et teravate äärtega
esemed ei kahjusta turvavöid ega
kiilu neid kinni. Vältida mustuse
sattumist turvavööde pingutitesse.
Turvavöö märgutuli X 3 88.
Turvavööde pingepiirikud Esiistmetel vähendab koormust
kehale turvavöö kerge järeleandmine
kokkupõrke ajal.Turvavööde pingutid
Teatud tugevusega laupkokkupõrke
korral tõmbuvad eesmised turvavööd
pingule.
9 Hoiatus
Ebaõige käsitsemine (nt
turvavööde eemaldamine või
paigaldamine) võib rakendada
turvavööpingutid.
Turvavööpingutite rakendumist
näitab märgutule v süttimine 3 88.

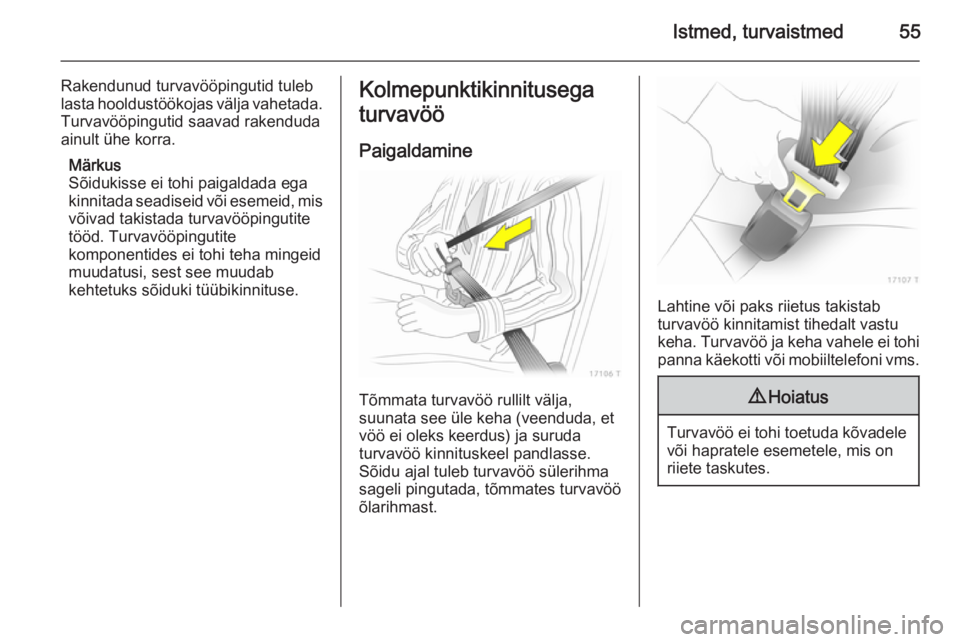

Istmed, turvaistmed55
Rakendunud turvavööpingutid tuleb
lasta hooldustöökojas välja vahetada. Turvavööpingutid saavad rakenduda
ainult ühe korra.
Märkus
Sõidukisse ei tohi paigaldada ega
kinnitada seadiseid või esemeid, mis
võivad takistada turvavööpingutite
tööd. Turvavööpingutite
komponentides ei tohi teha mingeid
muudatusi, sest see muudab
kehtetuks sõiduki tüübikinnituse.Kolmepunktikinnitusega
turvavöö
Paigaldamine
Tõmmata turvavöö rullilt välja,
suunata see üle keha (veenduda, et
vöö ei oleks keerdus) ja suruda
turvavöö kinnituskeel pandlasse.
Sõidu ajal tuleb turvavöö sülerihma
sageli pingutada, tõmmates turvavöö
õlarihmast.
Lahtine või paks riietus takistab
turvavöö kinnitamist tihedalt vastu
keha. Turvavöö ja keha vahele ei tohi
panna käekotti või mobiiltelefoni vms.
9 Hoiatus
Turvavöö ei tohi toetuda kõvadele
või hapratele esemetele, mis onriiete taskutes.

56Istmed, turvaistmed

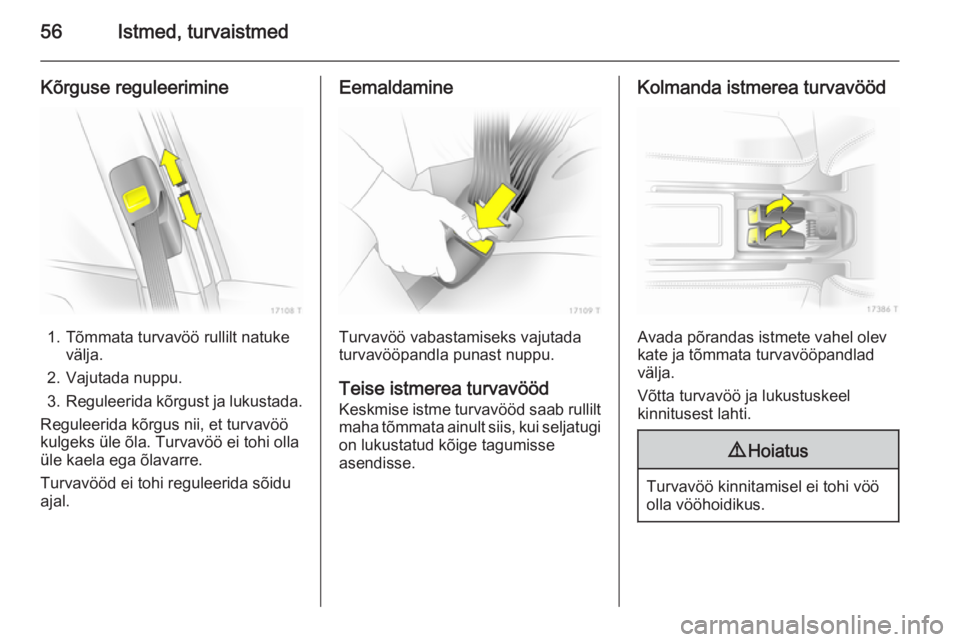

Kõrguse reguleerimine
1. Tõmmata turvavöö rullilt natukevälja.
2. Vajutada nuppu.
3. Reguleerida kõrgust ja lukustada.
Reguleerida kõrgus nii, et turvavöö kulgeks üle õla. Turvavöö ei tohi olla
üle kaela ega õlavarre.
Turvavööd ei tohi reguleerida sõidu
ajal.
Eemaldamine
Turvavöö vabastamiseks vajutada
turvavööpandla punast nuppu.
Teise istmerea turvavööd
Keskmise istme turvavööd saab rullilt maha tõmmata ainult siis, kui seljatugion lukustatud kõige tagumisse
asendisse.
Kolmanda istmerea turvavööd
Avada põrandas istmete vahel olev
kate ja tõmmata turvavööpandlad
välja.
Võtta turvavöö ja lukustuskeel
kinnitusest lahti.
9 Hoiatus
Turvavöö kinnitamisel ei tohi vöö
olla vööhoidikus.

Istmed, turvaistmed57

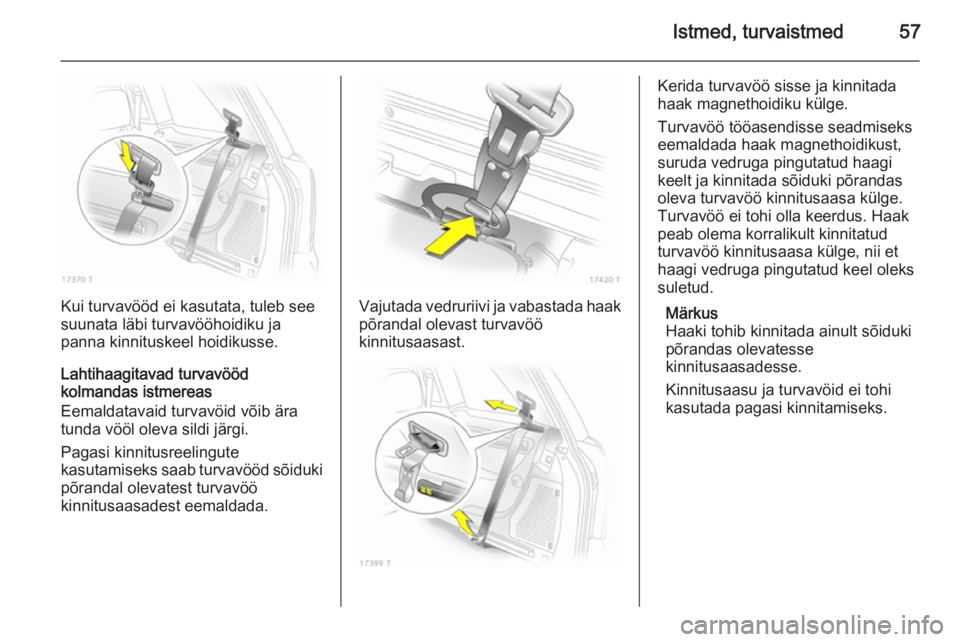

Kui turvavööd ei kasutata, tuleb see
suunata läbi turvavööhoidiku ja
panna kinnituskeel hoidikusse.
Lahtihaagitavad turvavööd
kolmandas istmereas
Eemaldatavaid turvavöid võib ära
tunda vööl oleva sildi järgi.
Pagasi kinnitusreelingute
kasutamiseks saab turvavööd sõiduki
põrandal olevatest turvavöö
kinnitusaasadest eemaldada.Vajutada vedruriivi ja vabastada haak põrandal olevast turvavöö
kinnitusaasast.
Kerida turvavöö sisse ja kinnitada
haak magnethoidiku külge.
Turvavöö tööasendisse seadmiseks
eemaldada haak magnethoidikust,
suruda vedruga pingutatud haagi
keelt ja kinnitada sõiduki põrandas
oleva turvavöö kinnitusaasa külge.
Turvavöö ei tohi olla keerdus. Haak
peab olema korralikult kinnitatud
turvavöö kinnitusaasa külge, nii et
haagi vedruga pingutatud keel oleks
suletud.
Märkus
Haaki tohib kinnitada ainult sõiduki
põrandas olevatesse
kinnitusaasadesse.
Kinnitusaasu ja turvavöid ei tohi
kasutada pagasi kinnitamiseks.

58Istmed, turvaistmed

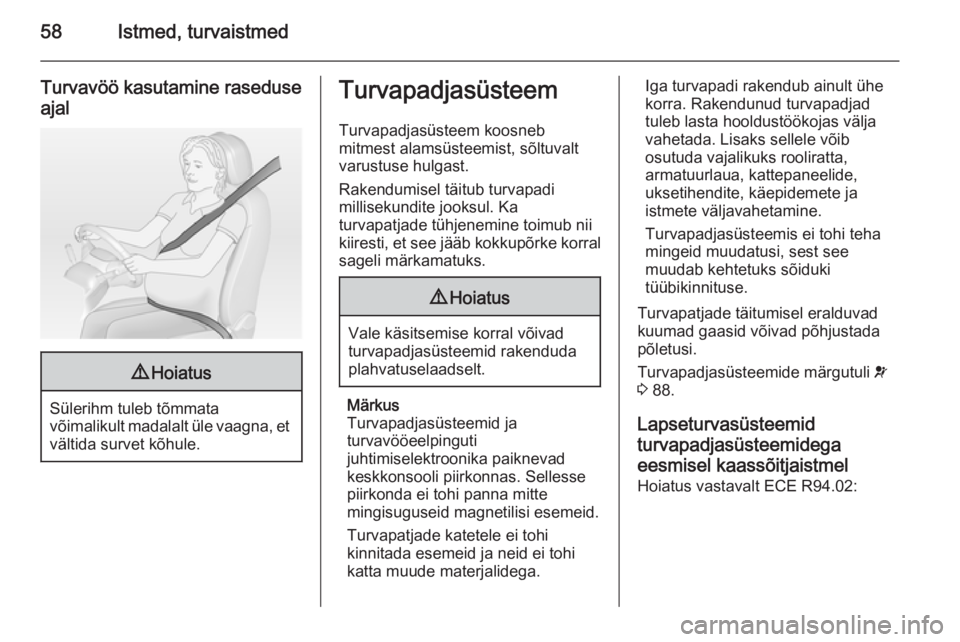

Turvavöö kasutamine raseduseajal9 Hoiatus
Sülerihm tuleb tõmmata
võimalikult madalalt üle vaagna, et
vältida survet kõhule.
Turvapadjasüsteem
Turvapadjasüsteem koosneb
mitmest alamsüsteemist, sõltuvalt
varustuse hulgast.
Rakendumisel täitub turvapadi
millisekundite jooksul. Ka
turvapatjade tühjenemine toimub nii
kiiresti, et see jääb kokkupõrke korral
sageli märkamatuks.9 Hoiatus
Vale käsitsemise korral võivad
turvapadjasüsteemid rakenduda plahvatuselaadselt.
Märkus
Turvapadjasüsteemid ja
turvavööeelpinguti
juhtimiselektroonika paiknevad
keskkonsooli piirkonnas. Sellesse
piirkonda ei tohi panna mitte
mingisuguseid magnetilisi esemeid.
Turvapatjade katetele ei tohi
kinnitada esemeid ja neid ei tohi
katta muude materjalidega.
Iga turvapadi rakendub ainult ühe
korra. Rakendunud turvapadjad tuleb lasta hooldustöökojas välja
vahetada. Lisaks sellele võib
osutuda vajalikuks rooliratta,
armatuurlaua, kattepaneelide,
uksetihendite, käepidemete ja
istmete väljavahetamine.
Turvapadjasüsteemis ei tohi teha
mingeid muudatusi, sest see
muudab kehtetuks sõiduki
tüübikinnituse.
Turvapatjade täitumisel eralduvad
kuumad gaasid võivad põhjustada
põletusi.
Turvapadjasüsteemide märgutuli v
3 88.
Lapseturvasüsteemid
turvapadjasüsteemidega
eesmisel kaassõitjaistmel
Hoiatus vastavalt ECE R94.02:
