Page 81 of 219

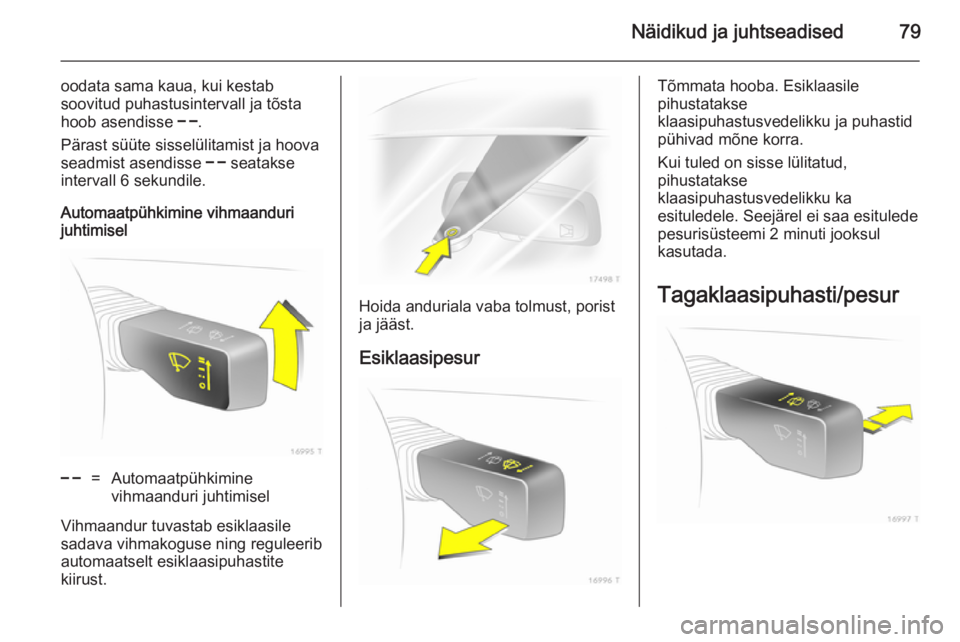

Näidikud ja juhtseadised79
oodata sama kaua, kui kestab
soovitud puhastusintervall ja tõsta
hoob asendisse $.
Pärast süüte sisselülitamist ja hoova
seadmist asendisse $ seatakse
intervall 6 sekundile.
Automaatpühkimine vihmaanduri
juhtimisel$=Automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Hoida anduriala vaba tolmust, porist ja jääst.
Esiklaasipesur
Tõmmata hooba. Esiklaasile
pihustatakse
klaasipuhastusvedelikku ja puhastid
pühivad mõne korra.
Kui tuled on sisse lülitatud,
pihustatakse
klaasipuhastusvedelikku ka
esituledele. Seejärel ei saa esitulede pesurisüsteemi 2 minuti jooksul
kasutada.
Tagaklaasipuhasti/pesur
Page 82 of 219

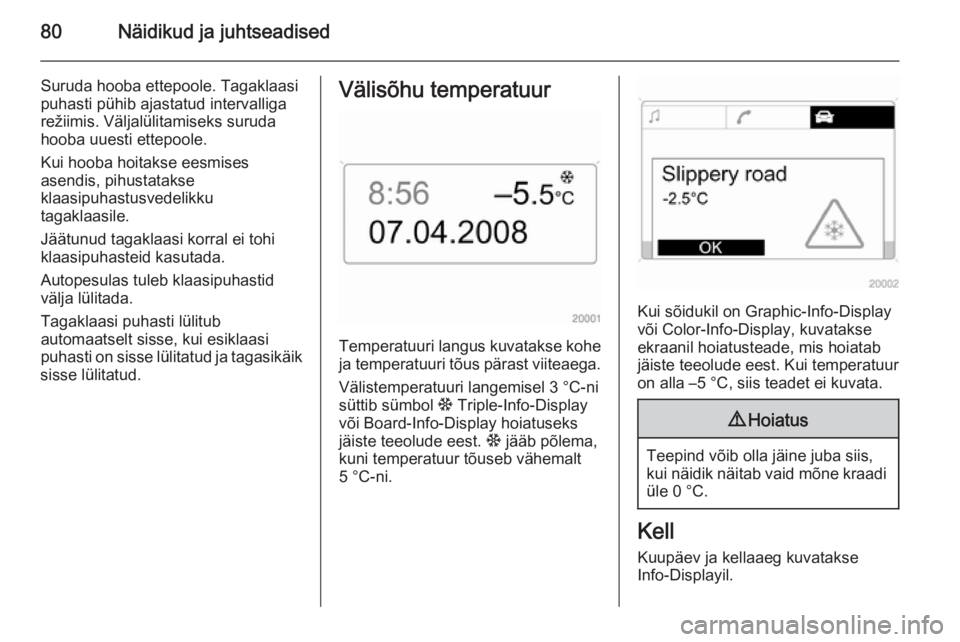

80Näidikud ja juhtseadised
Suruda hooba ettepoole. Tagaklaasipuhasti pühib ajastatud intervalliga
režiimis. Väljalülitamiseks suruda
hooba uuesti ettepoole.
Kui hooba hoitakse eesmises
asendis, pihustatakse
klaasipuhastusvedelikku
tagaklaasile.
Jäätunud tagaklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Tagaklaasi puhasti lülitub
automaatselt sisse, kui esiklaasi
puhasti on sisse lülitatud ja tagasikäik
sisse lülitatud.Välisõhu temperatuur
Temperatuuri langus kuvatakse kohe
ja temperatuuri tõus pärast viiteaega.
Välistemperatuuri langemisel 3 °C-ni
süttib sümbol : Triple-Info-Display
või Board-Info-Display hoiatuseks
jäiste teeolude eest. : jääb põlema,
kuni temperatuur tõuseb vähemalt
5 °C-ni.
Kui sõidukil on Graphic-Info-Display
või Color-Info-Display, kuvatakse
ekraanil hoiatusteade, mis hoiatab
jäiste teeolude eest. Kui temperatuur
on alla –5 °C, siis teadet ei kuvata.
9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi üle 0 °C.
Kell
Kuupäev ja kellaaeg kuvatakse
Info-Displayil.
Page 83 of 219

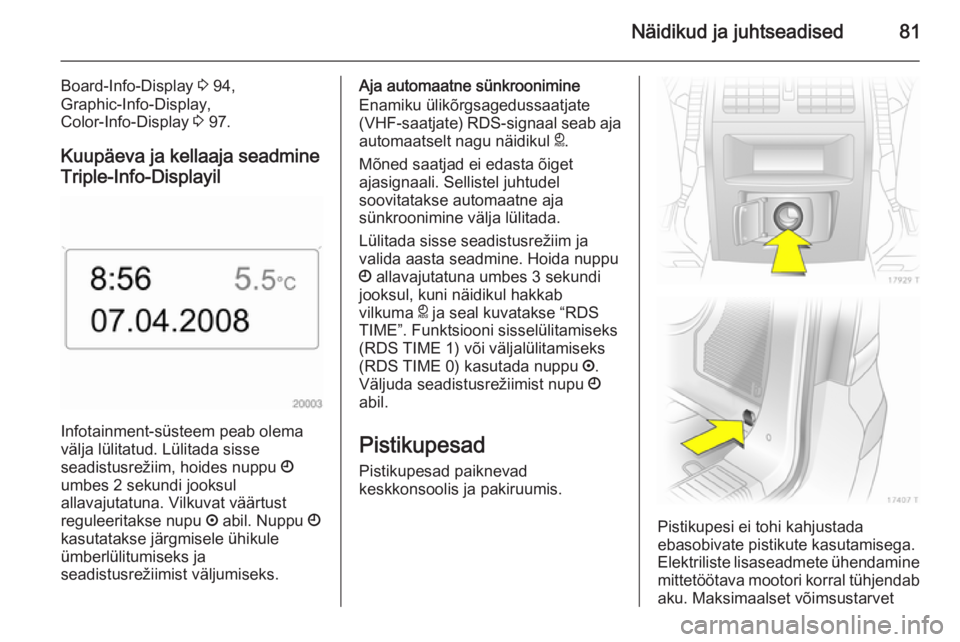

Näidikud ja juhtseadised81
Board-Info-Display 3 94,
Graphic-Info-Display,
Color-Info-Display 3 97.
Kuupäeva ja kellaaja seadmine Triple-Info-Displayil
Infotainment-süsteem peab olema
välja lülitatud. Lülitada sisse
seadistusrežiim, hoides nuppu Ö
umbes 2 sekundi jooksul
allavajutatuna. Vilkuvat väärtust
reguleeritakse nupu ; abil. Nuppu Ö
kasutatakse järgmisele ühikule
ümberlülitumiseks ja
seadistusrežiimist väljumiseks.
Aja automaatne sünkroonimine
Enamiku ülikõrgsagedussaatjate
(VHF-saatjate) RDS-signaal seab aja
automaatselt nagu näidikul }.
Mõned saatjad ei edasta õiget
ajasignaali. Sellistel juhtudel
soovitatakse automaatne aja
sünkroonimine välja lülitada.
Lülitada sisse seadistusrežiim ja
valida aasta seadmine. Hoida nuppu
Ö allavajutatuna umbes 3 sekundi
jooksul, kuni näidikul hakkab
vilkuma } ja seal kuvatakse “RDS
TIME”. Funktsiooni sisselülitamiseks
(RDS TIME 1) või väljalülitamiseks
(RDS TIME 0) kasutada nuppu ;.
Väljuda seadistusrežiimist nupu Ö
abil.
Pistikupesad
Pistikupesad paiknevad
keskkonsoolis ja pakiruumis.
Pistikupesi ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Elektriliste lisaseadmete ühendamine mittetöötava mootori korral tühjendab aku. Maksimaalset võimsustarvet
Page 84 of 219

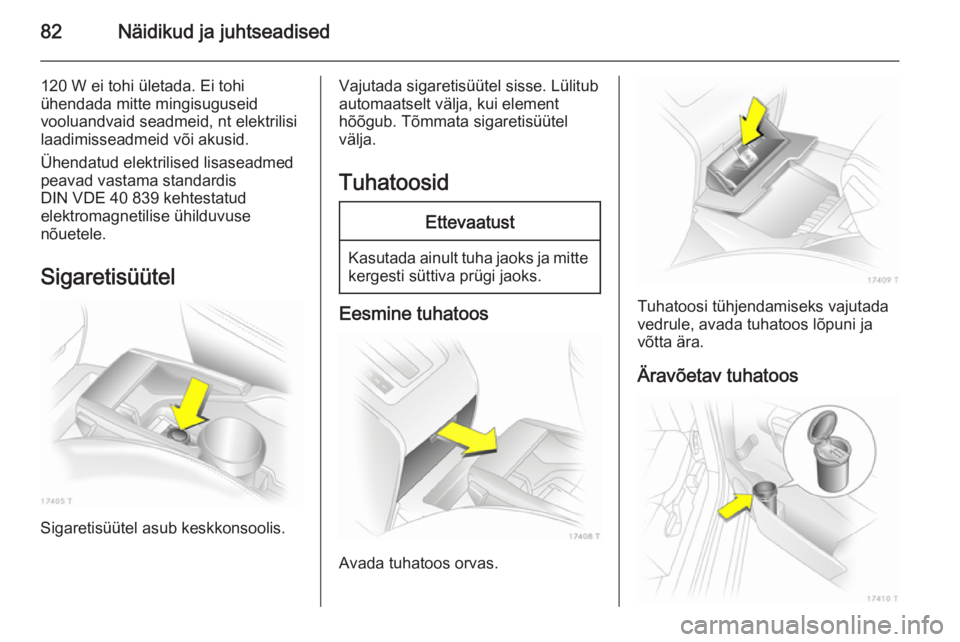

82Näidikud ja juhtseadised
120 W ei tohi ületada. Ei tohi
ühendada mitte mingisuguseid
vooluandvaid seadmeid, nt elektrilisi
laadimisseadmeid või akusid.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Sigaretisüütel
Sigaretisüütel asub keskkonsoolis.
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mittekergesti süttiva prügi jaoks.
Eesmine tuhatoos
Avada tuhatoos orvas.
Tuhatoosi tühjendamiseks vajutada
vedrule, avada tuhatoos lõpuni ja
võtta ära.
Äravõetav tuhatoos
Page 85 of 219
Näidikud ja juhtseadised83
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.Hoiatustuled, näidikud
ja märgutuled

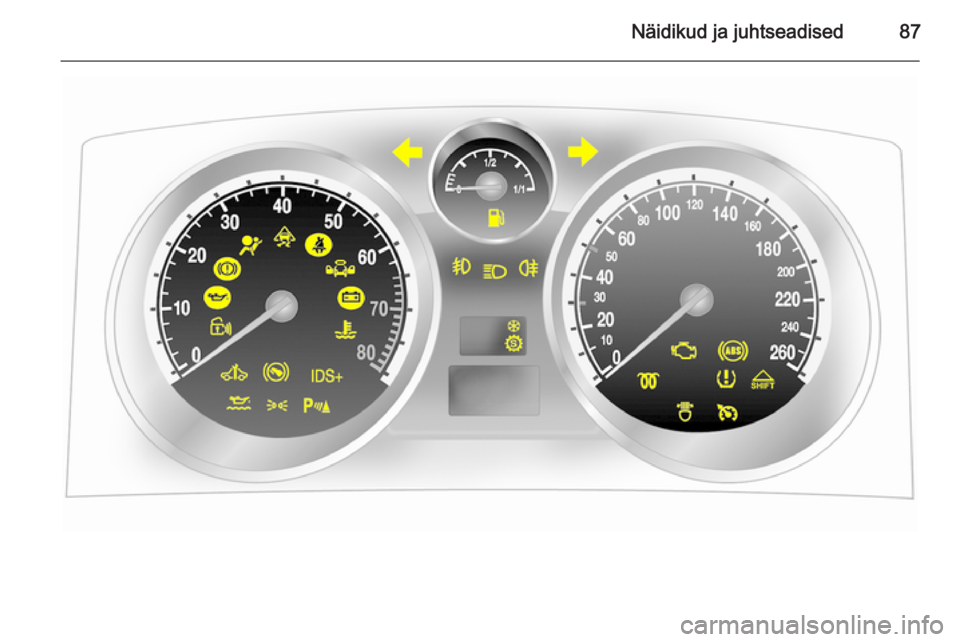

Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel
hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit.Päevasõidumõõdik
Ülemine rida näitab läbisõitu pärast
viimast nullimist.
Nullimiseks hoida nullimisnuppu
allavajutatuna mõne sekundi jooksul,
kui süüde on sisse lülitatud.
Page 86 of 219

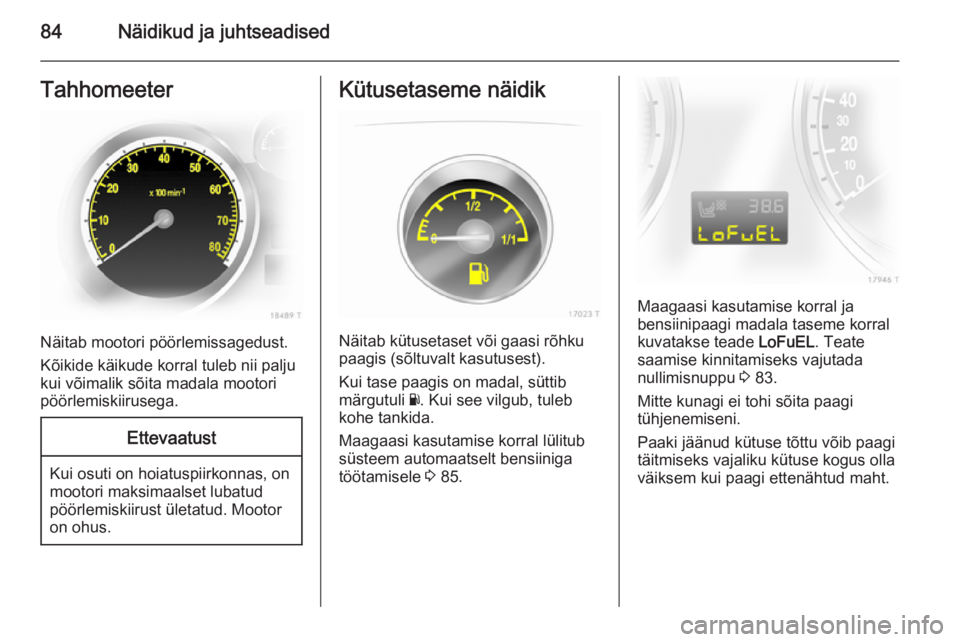

84Näidikud ja juhtseadisedTahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusetaset või gaasi rõhku
paagis (sõltuvalt kasutusest).
Kui tase paagis on madal, süttib
märgutuli Y. Kui see vilgub, tuleb
kohe tankida.
Maagaasi kasutamise korral lülitub süsteem automaatselt bensiiniga
töötamisele 3 85.
Maagaasi kasutamise korral ja
bensiinipaagi madala taseme korral
kuvatakse teade LoFuEL. Teate
saamise kinnitamiseks vajutada
nullimisnuppu 3 83.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Page 87 of 219

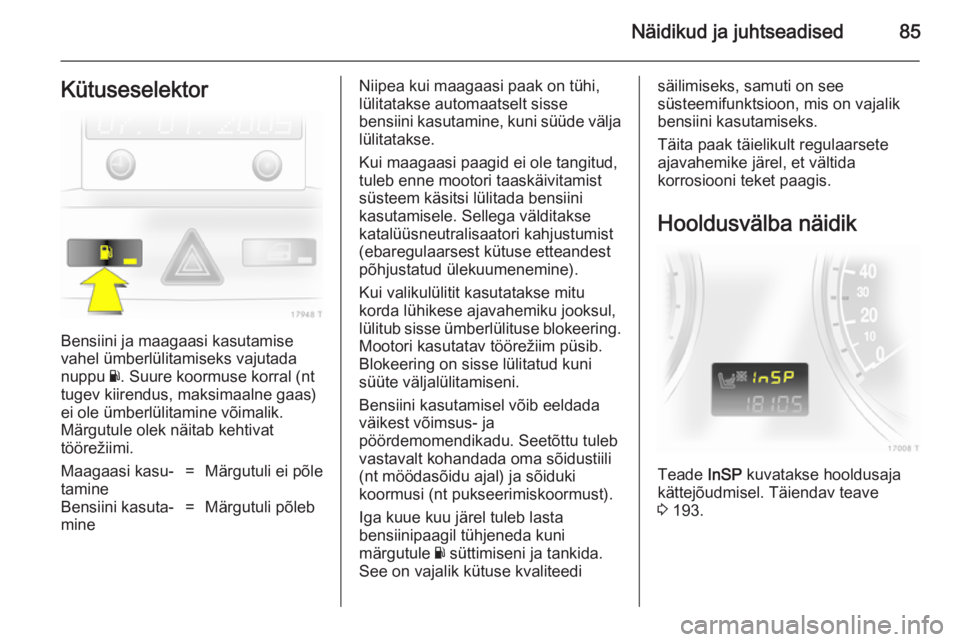

Näidikud ja juhtseadised85Kütuseselektor
Bensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutada
nuppu Y. Suure koormuse korral (nt
tugev kiirendus, maksimaalne gaas)
ei ole ümberlülitamine võimalik.
Märgutule olek näitab kehtivat
töörežiimi.
Maagaasi kasu‐
tamine=Märgutuli ei põleBensiini kasuta‐
mine=Märgutuli põlebNiipea kui maagaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Kui maagaasi paagid ei ole tangitud,
tuleb enne mootori taaskäivitamist
süsteem käsitsi lülitada bensiini
kasutamisele. Sellega välditakse katalüüsneutralisaatori kahjustumist
(ebaregulaarsest kütuse etteandest
põhjustatud ülekuumenemine).
Kui valikulülitit kasutatakse mitu
korda lühikese ajavahemiku jooksul,
lülitub sisse ümberlülituse blokeering.
Mootori kasutatav töörežiim püsib. Blokeering on sisse lülitatud kuni
süüte väljalülitamiseni.
Bensiini kasutamisel võib eeldada
väikest võimsus- ja
pöördemomendikadu. Seetõttu tuleb vastavalt kohandada oma sõidustiili(nt möödasõidu ajal) ja sõiduki
koormusi (nt pukseerimiskoormust).
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule Y süttimiseni ja tankida.
See on vajalik kütuse kvaliteedisäilimiseks, samuti on see
süsteemifunktsioon, mis on vajalik
bensiini kasutamiseks.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Hooldusvälba näidik
Teade InSP kuvatakse hooldusaja
kättejõudmisel. Täiendav teave 3 193.
Page 88 of 219

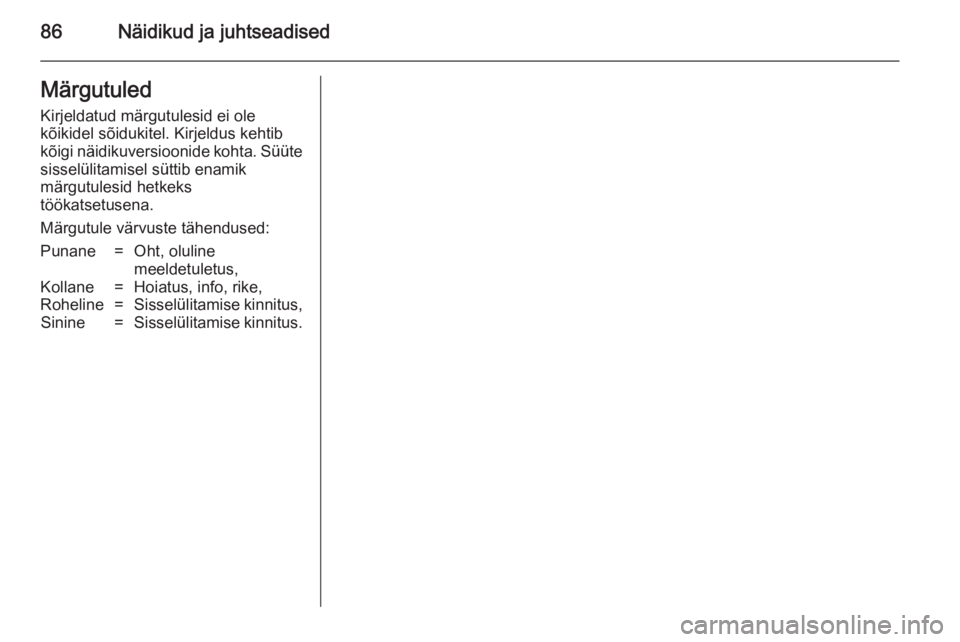

86Näidikud ja juhtseadisedMärgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:Punane=Oht, oluline
meeldetuletus,Kollane=Hoiatus, info, rike,Roheline=Sisselülitamise kinnitus,Sinine=Sisselülitamise kinnitus.
Page 89 of 219
Näidikud ja juhtseadised87
Page 90 of 219

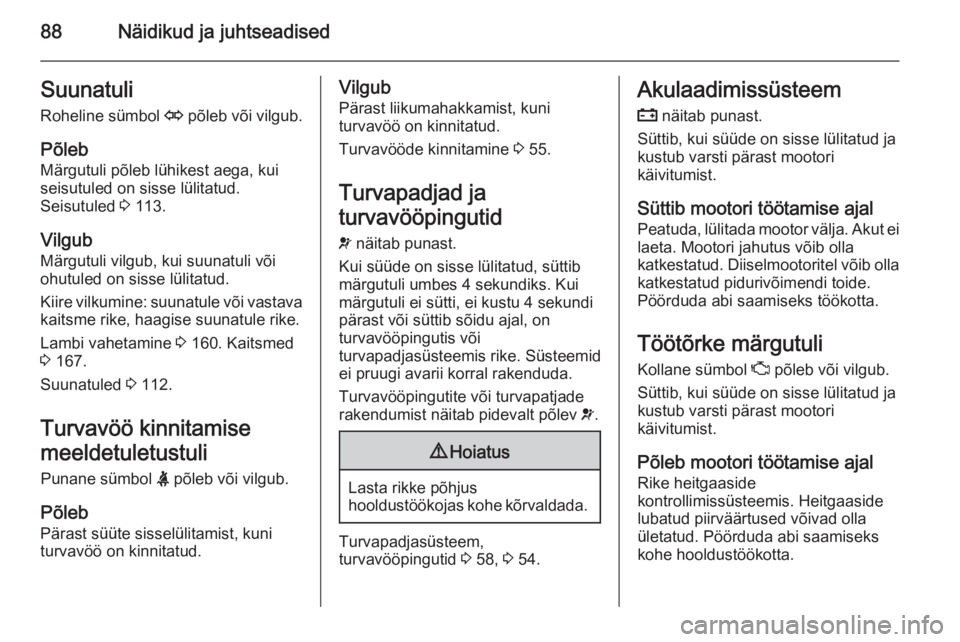

88Näidikud ja juhtseadisedSuunatuli
Roheline sümbol O põleb või vilgub.
Põleb
Märgutuli põleb lühikest aega, kui
seisutuled on sisse lülitatud.
Seisutuled 3 113.
Vilgub
Märgutuli vilgub, kui suunatuli või ohutuled on sisse lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 160. Kaitsmed
3 167.
Suunatuled 3 112.
Turvavöö kinnitamise
meeldetuletustuli Punane sümbol X põleb või vilgub.
Põleb Pärast süüte sisselülitamist, kuni
turvavöö on kinnitatud.Vilgub
Pärast liikumahakkamist, kuni
turvavöö on kinnitatud.
Turvavööde kinnitamine 3 55.
Turvapadjad ja
turvavööpingutid v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui märgutuli ei sütti, ei kustu 4 sekundi
pärast või süttib sõidu ajal, on
turvavööpingutis või
turvapadjasüsteemis rike. Süsteemid
ei pruugi avarii korral rakenduda.
Turvavööpingutite või turvapatjade
rakendumist näitab pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvapadjasüsteem,
turvavööpingutid 3 58, 3 54.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Diiselmootoritel võib olla katkestatud pidurivõimendi toide.
Pöörduda abi saamiseks töökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Rike heitgaaside
kontrollimissüsteemis. Heitgaaside lubatud piirväärtused võivad olla
ületatud. Pöörduda abi saamiseks
kohe hooldustöökotta.
