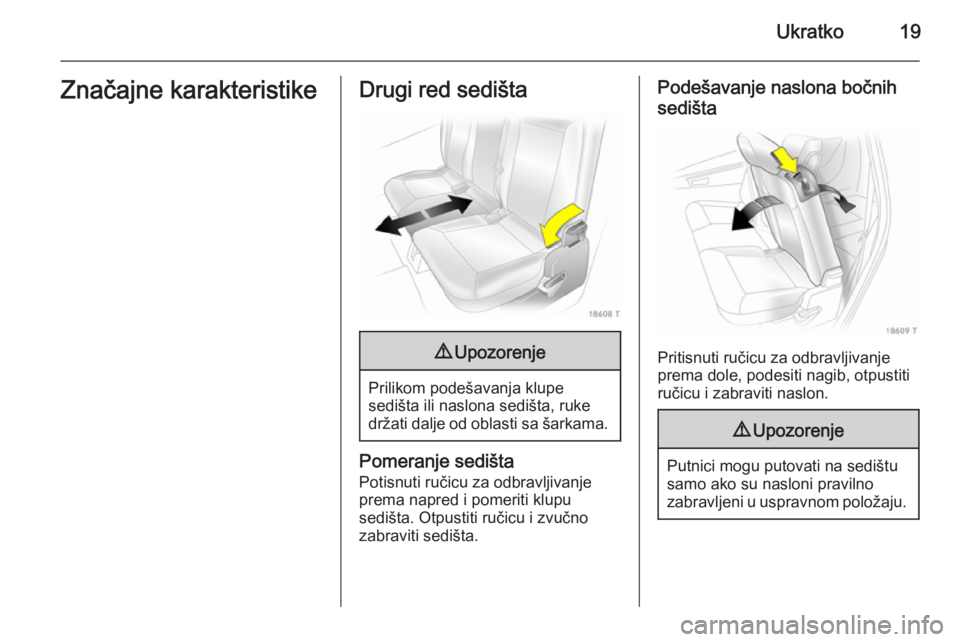

Page 21 of 225

Ukratko19Značajne karakteristikeDrugi red sedišta9Upozorenje
Prilikom podešavanja klupe
sedišta ili naslona sedišta, ruke
držati dalje od oblasti sa šarkama.
Pomeranje sedišta
Potisnuti ručicu za odbravljivanje
prema napred i pomeriti klupu
sedišta. Otpustiti ručicu i zvučno
zabraviti sedišta.
Podešavanje naslona bočnih
sedišta
Pritisnuti ručicu za odbravljivanje
prema dole, podesiti nagib, otpustiti
ručicu i zabraviti naslon.
9 Upozorenje
Putnici mogu putovati na sedištu
samo ako su nasloni pravilno
zabravljeni u uspravnom položaju.

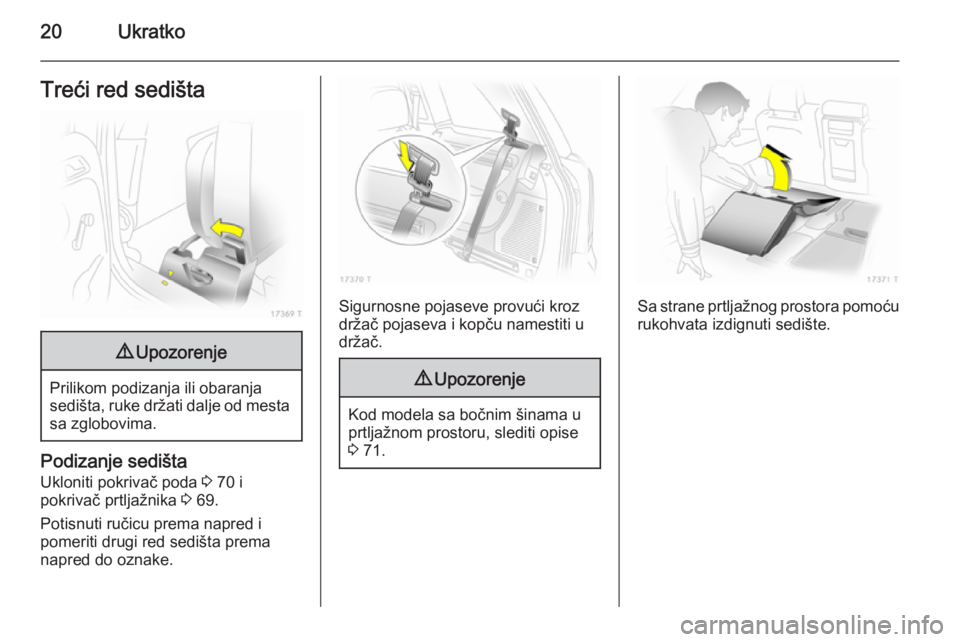

Page 22 of 225

20UkratkoTreći red sedišta9Upozorenje
Prilikom podizanja ili obaranja
sedišta, ruke držati dalje od mesta sa zglobovima.
Podizanje sedišta
Ukloniti pokrivač poda 3 70 i
pokrivač prtljažnika 3 69.
Potisnuti ručicu prema napred i
pomeriti drugi red sedišta prema
napred do oznake.
Sigurnosne pojaseve provući kroz
držač pojaseva i kopču namestiti u
držač.
9 Upozorenje
Kod modela sa bočnim šinama u
prtljažnom prostoru, slediti opise 3 71.
Sa strane prtljažnog prostora pomoću
rukohvata izdignuti sedište.

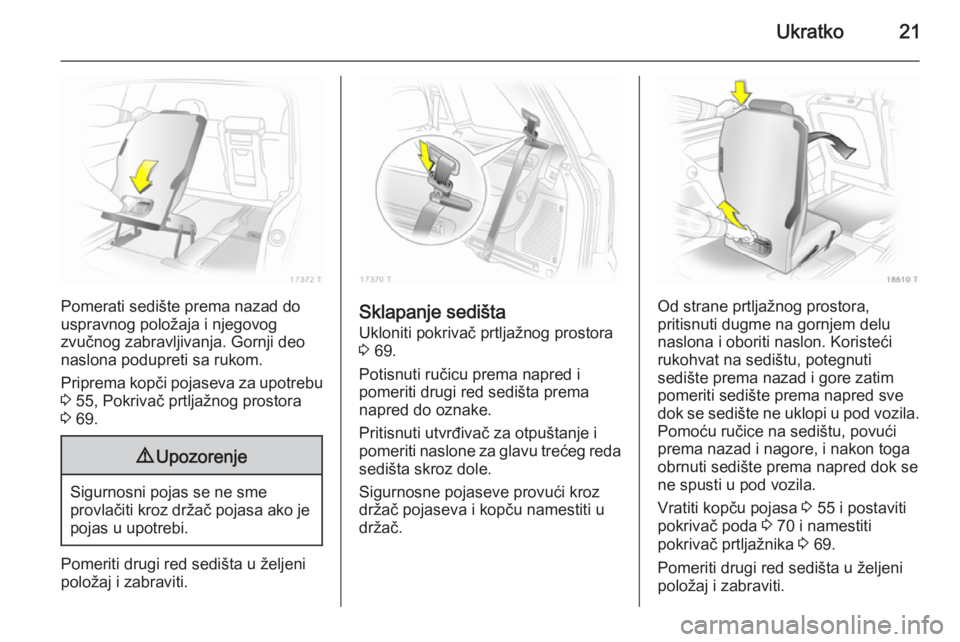

Page 23 of 225

Ukratko21
Pomerati sedište prema nazad do
uspravnog položaja i njegovog
zvučnog zabravljivanja. Gornji deo
naslona podupreti sa rukom.
Priprema kopči pojaseva za upotrebu
3 55, Pokrivač prtljažnog prostora
3 69.
9 Upozorenje
Sigurnosni pojas se ne sme
provlačiti kroz držač pojasa ako je
pojas u upotrebi.
Pomeriti drugi red sedišta u željeni
položaj i zabraviti.
Sklapanje sedišta
Ukloniti pokrivač prtljažnog prostora3 69.
Potisnuti ručicu prema napred i
pomeriti drugi red sedišta prema
napred do oznake.
Pritisnuti utvrđivač za otpuštanje i
pomeriti naslone za glavu trećeg reda
sedišta skroz dole.
Sigurnosne pojaseve provući kroz
držač pojaseva i kopču namestiti u
držač.Od strane prtljažnog prostora,
pritisnuti dugme na gornjem delu
naslona i oboriti naslon. Koristeći
rukohvat na sedištu, potegnuti
sedište prema nazad i gore zatim
pomeriti sedište prema napred sve
dok se sedište ne uklopi u pod vozila.
Pomoću ručice na sedištu, povući
prema nazad i nagore, i nakon toga
obrnuti sedište prema napred dok se
ne spusti u pod vozila.
Vratiti kopču pojasa 3 55 i postaviti
pokrivač poda 3 70 i namestiti
pokrivač prtljažnika 3 69.
Pomeriti drugi red sedišta u željeni
položaj i zabraviti.

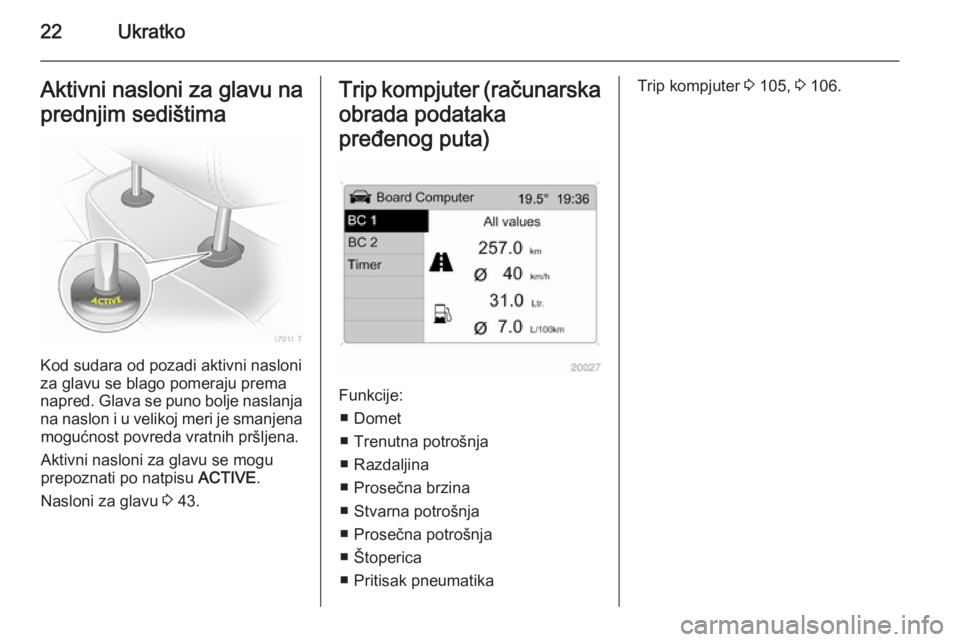

Page 24 of 225

22UkratkoAktivni nasloni za glavu na
prednjim sedištima
Kod sudara od pozadi aktivni nasloni
za glavu se blago pomeraju prema
napred. Glava se puno bolje naslanja na naslon i u velikoj meri je smanjena mogućnost povreda vratnih pršljena.
Aktivni nasloni za glavu se mogu
prepoznati po natpisu ACTIVE.
Nasloni za glavu 3 43.
Trip kompjuter (računarska
obrada podataka
pređenog puta)
Funkcije: ■ Domet
■ Trenutna potrošnja
■ Razdaljina
■ Prosečna brzina
■ Stvarna potrošnja
■ Prosečna potrošnja
■ Štoperica
■ Pritisak pneumatika
Trip kompjuter 3 105, 3 106.

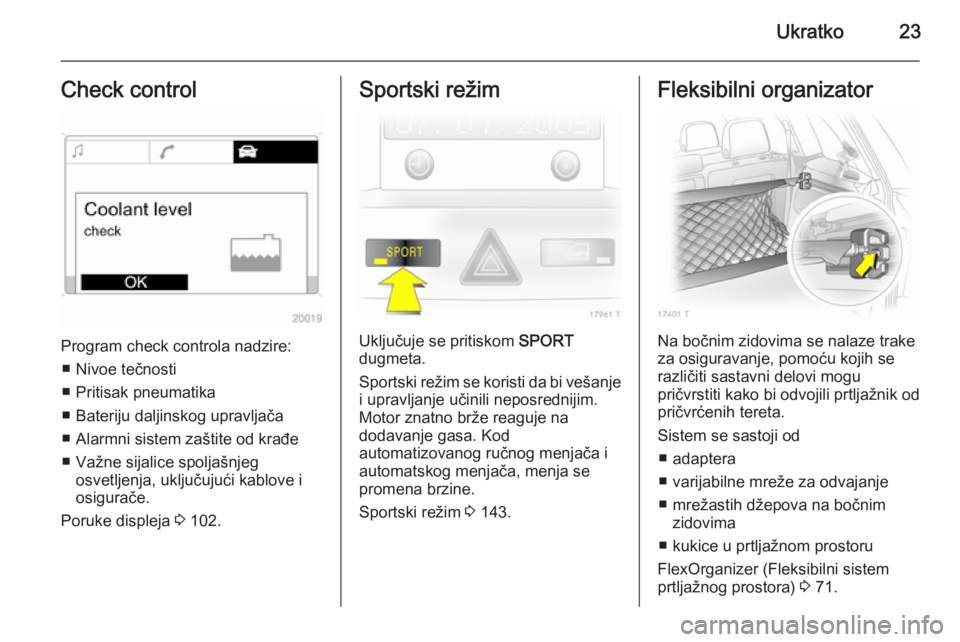

Page 25 of 225

Ukratko23Check control
Program check controla nadzire:■ Nivoe tečnosti
■ Pritisak pneumatika
■ Bateriju daljinskog upravljača
■ Alarmni sistem zaštite od krađe
■ Važne sijalice spoljašnjeg osvetljenja, uključujući kablove i
osigurače.
Poruke displeja 3 102.
Sportski režim
Uključuje se pritiskom SPORT
dugmeta.
Sportski režim se koristi da bi vešanje i upravljanje učinili neposrednijim.
Motor znatno brže reaguje na
dodavanje gasa. Kod
automatizovanog ručnog menjača i
automatskog menjača, menja se
promena brzine.
Sportski režim 3 143.
Fleksibilni organizator
Na bočnim zidovima se nalaze trake
za osiguravanje, pomoću kojih se
različiti sastavni delovi mogu
pričvrstiti kako bi odvojili prtljažnik od
pričvrćenih tereta.
Sistem se sastoji od ■ adaptera
■ varijabilne mreže za odvajanje
■ mrežastih džepova na bočnim zidovima
■ kukice u prtljažnom prostoru
FlexOrganizer (Fleksibilni sistem prtljažnog prostora) 3 71.

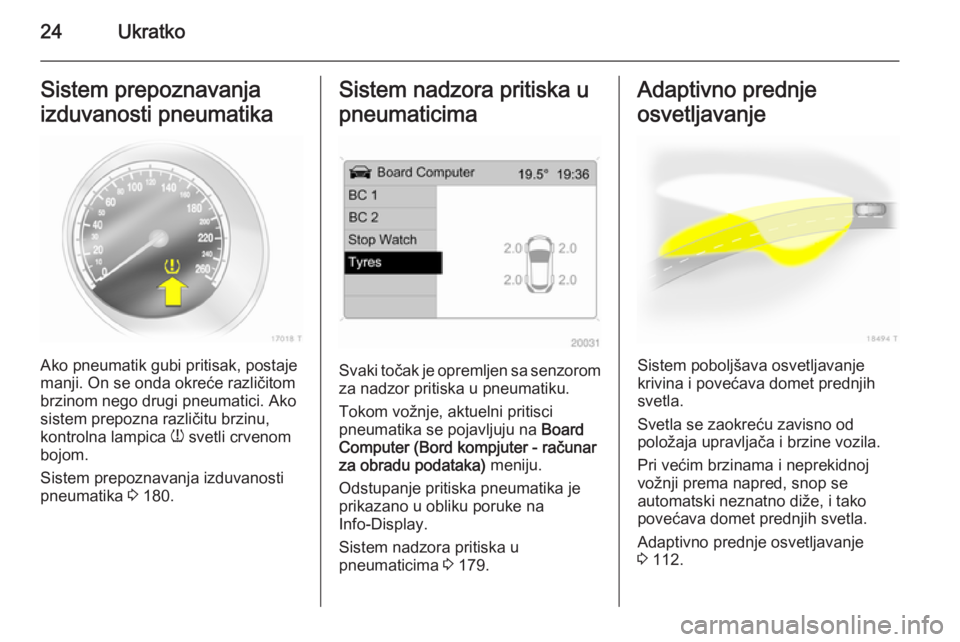

Page 26 of 225

24UkratkoSistem prepoznavanja
izduvanosti pneumatika
Ako pneumatik gubi pritisak, postaje
manji. On se onda okreće različitom brzinom nego drugi pneumatici. Akosistem prepozna različitu brzinu,
kontrolna lampica w svetli crvenom
bojom.
Sistem prepoznavanja izduvanosti
pneumatika 3 180.
Sistem nadzora pritiska u
pneumaticima
Svaki točak je opremljen sa senzorom za nadzor pritiska u pneumatiku.
Tokom vožnje, aktuelni pritisci
pneumatika se pojavljuju na Board
Computer (Bord kompjuter - računar
za obradu podataka) meniju.
Odstupanje pritiska pneumatika je prikazano u obliku poruke na
Info-Display.
Sistem nadzora pritiska u
pneumaticima 3 179.
Adaptivno prednje
osvetljavanje
Sistem poboljšava osvetljavanje
krivina i povećava domet prednjih
svetla.
Svetla se zaokreću zavisno od
položaja upravljača i brzine vozila.
Pri većim brzinama i neprekidnoj
vožnji prema napred, snop se
automatski neznatno diže, i tako
povećava domet prednjih svetla.
Adaptivno prednje osvetljavanje
3 112.

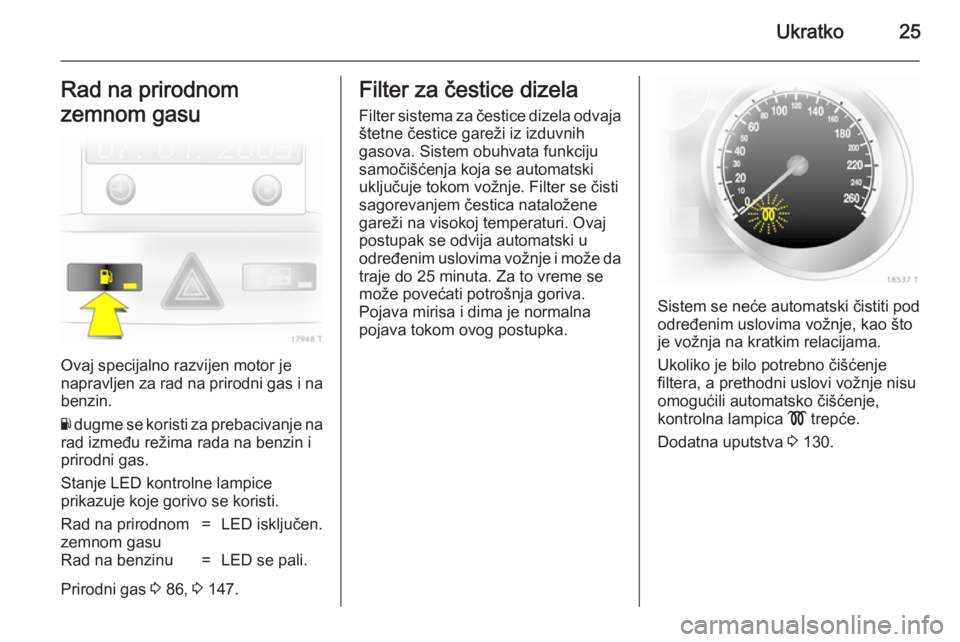

Page 27 of 225

Ukratko25Rad na prirodnom
zemnom gasu
Ovaj specijalno razvijen motor je
napravljen za rad na prirodni gas i na benzin.
Y dugme se koristi za prebacivanje na
rad između režima rada na benzin i
prirodni gas.
Stanje LED kontrolne lampice
prikazuje koje gorivo se koristi.
Rad na prirodnom
zemnom gasu=LED isključen.Rad na benzinu=LED se pali.
Prirodni gas 3 86, 3 147.
Filter za čestice dizela
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski
uključuje tokom vožnje. Filter se čisti
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da
traje do 25 minuta. Za to vreme se
može povećati potrošnja goriva.
Pojava mirisa i dima je normalna
pojava tokom ovog postupka.
Sistem se neće automatski čistiti pod
određenim uslovima vožnje, kao što
je vožnja na kratkim relacijama.
Ukoliko je bilo potrebno čišćenje
filtera, a prethodni uslovi vožnje nisu
omogućili automatsko čišćenje,
kontrolna lampica ! trepće.
Dodatna uputstva 3 130.

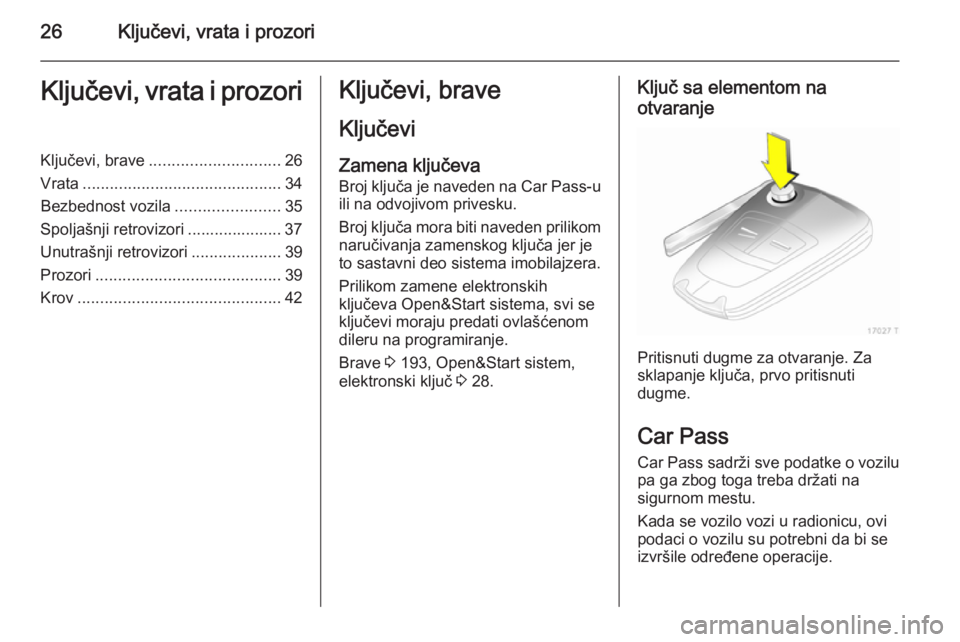

Page 28 of 225

26Ključevi, vrata i prozoriKljučevi, vrata i prozoriKljučevi, brave............................. 26
Vrata ............................................ 34
Bezbednost vozila .......................35
Spoljašnji retrovizori ..................... 37
Unutrašnji retrovizori ....................39
Prozori ......................................... 39
Krov ............................................. 42Ključevi, brave
KljučeviZamena ključeva
Broj ključa je naveden na Car Pass-u
ili na odvojivom privesku.
Broj ključa mora biti naveden prilikom naručivanja zamenskog ključa jer je
to sastavni deo sistema imobilajzera.
Prilikom zamene elektronskih
ključeva Open&Start sistema, svi se
ključevi moraju predati ovlašćenom
dileru na programiranje.
Brave 3 193, Open&Start sistem,
elektronski ključ 3 28.Ključ sa elementom na
otvaranje
Pritisnuti dugme za otvaranje. Za
sklapanje ključa, prvo pritisnuti
dugme.
Car PassCar Pass sadrži sve podatke o vozilu
pa ga zbog toga treba držati na
sigurnom mestu.
Kada se vozilo vozi u radionicu, ovi
podaci o vozilu su potrebni da bi se
izvršile određene operacije.

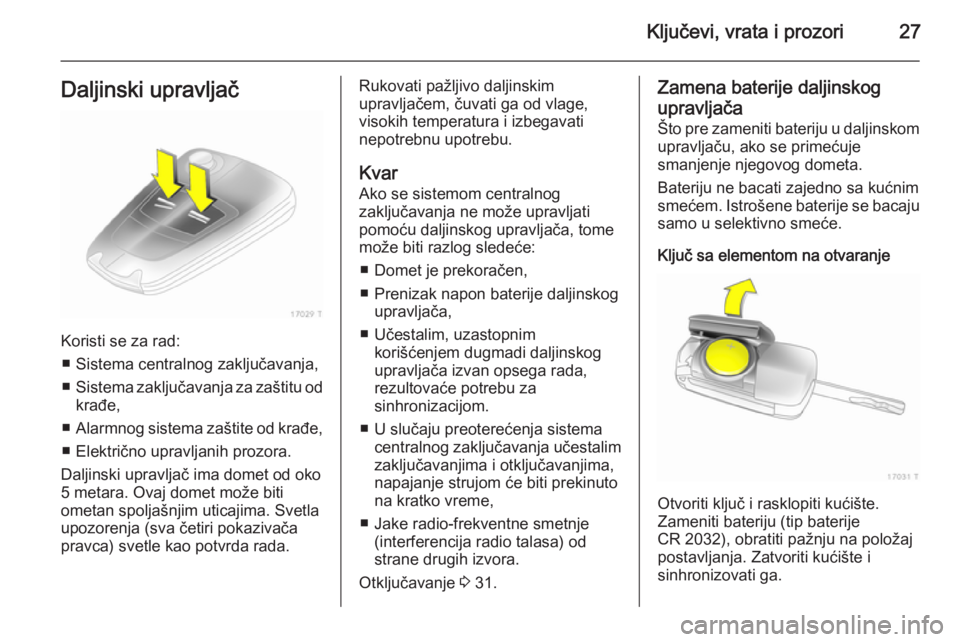

Page 29 of 225

Ključevi, vrata i prozori27Daljinski upravljač
Koristi se za rad:■ Sistema centralnog zaključavanja,
■ Sistema zaključavanja za zaštitu od
krađe,
■ Alarmnog sistema zaštite od krađe,
■ Električno upravljanih prozora.
Daljinski upravljač ima domet od oko
5 metara. Ovaj domet može biti
ometan spoljašnjim uticajima. Svetla
upozorenja (sva četiri pokazivača
pravca) svetle kao potvrda rada.
Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Kvar
Ako se sistemom centralnog
zaključavanja ne može upravljati
pomoću daljinskog upravljača, tome
može biti razlog sledeće:
■ Domet je prekoračen,
■ Prenizak napon baterije daljinskog upravljača,
■ Učestalim, uzastopnim korišćenjem dugmadi daljinskog
upravljača izvan opsega rada,
rezultovaće potrebu za
sinhronizacijom.
■ U slučaju preoterećenja sistema centralnog zaključavanja učestalimzaključavanjima i otključavanjima,
napajanje strujom će biti prekinuto na kratko vreme,
■ Jake radio-frekventne smetnje (interferencija radio talasa) od
strane drugih izvora.
Otključavanje 3 31.Zamena baterije daljinskog
upravljača
Što pre zameniti bateriju u daljinskom upravljaču, ako se primećuje
smanjenje njegovog dometa.
Bateriju ne bacati zajedno sa kućnim smećem. Istrošene baterije se bacaju
samo u selektivno smeće.
Ključ sa elementom na otvaranje
Otvoriti ključ i rasklopiti kućište.
Zameniti bateriju (tip baterije
CR 2032), obratiti pažnju na položaj
postavljanja. Zatvoriti kućište i
sinhronizovati ga.

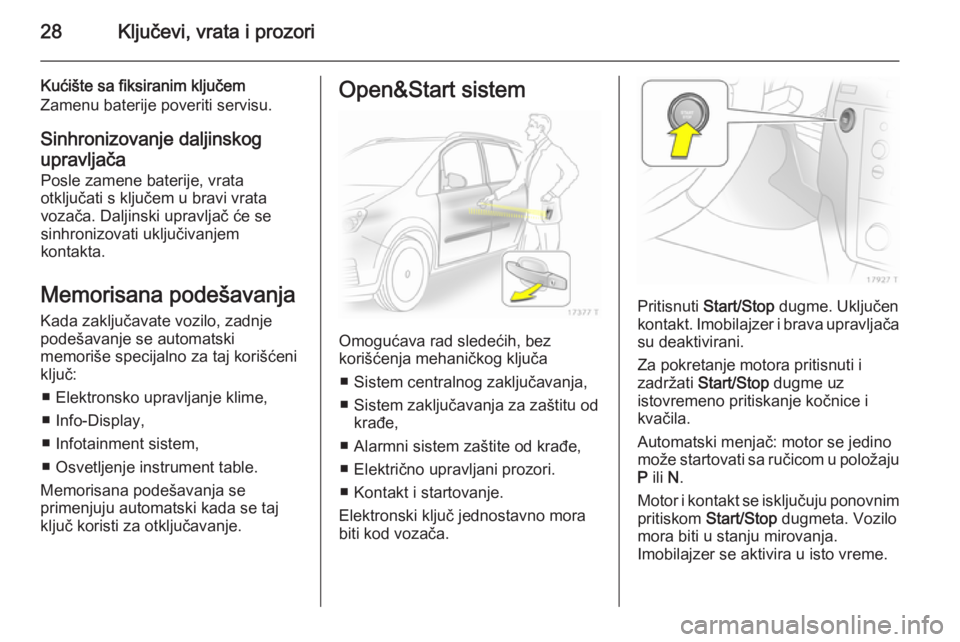

Page 30 of 225

28Ključevi, vrata i prozori
Kućište sa fiksiranim ključem
Zamenu baterije poveriti servisu.
Sinhronizovanje daljinskog
upravljača Posle zamene baterije, vrata
otključati s ključem u bravi vrata
vozača. Daljinski upravljač će se
sinhronizovati uključivanjem
kontakta.
Memorisana podešavanja
Kada zaključavate vozilo, zadnje
podešavanje se automatski
memoriše specijalno za taj korišćeni
ključ:
■ Elektronsko upravljanje klime,
■ Info-Display,
■ Infotainment sistem,
■ Osvetljenje instrument table.
Memorisana podešavanja se
primenjuju automatski kada se taj
ključ koristi za otključavanje.Open&Start sistem
Omogućava rad sledećih, bez
korišćenja mehaničkog ključa
■ Sistem centralnog zaključavanja,
■ Sistem zaključavanja za zaštitu od krađe,
■ Alarmni sistem zaštite od krađe, ■ Električno upravljani prozori.
■ Kontakt i startovanje.
Elektronski ključ jednostavno mora
biti kod vozača.
Pritisnuti Start/Stop dugme. Uključen
kontakt. Imobilajzer i brava upravljača
su deaktivirani.
Za pokretanje motora pritisnuti i
zadržati Start/Stop dugme uz
istovremeno pritiskanje kočnice i
kvačila.
Automatski menjač: motor se jedino
može startovati sa ručicom u položaju P ili N.
Motor i kontakt se isključuju ponovnim pritiskom Start/Stop dugmeta. Vozilo
mora biti u stanju mirovanja.
Imobilajzer se aktivira u isto vreme.
