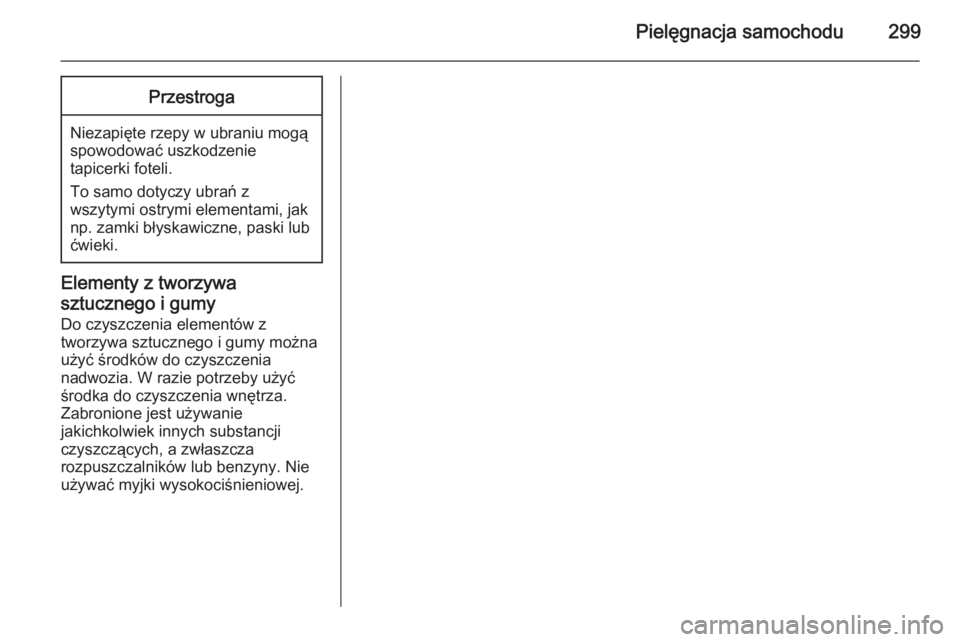

Pielęgnacja samochodu299Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa
sztucznego i gumy Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

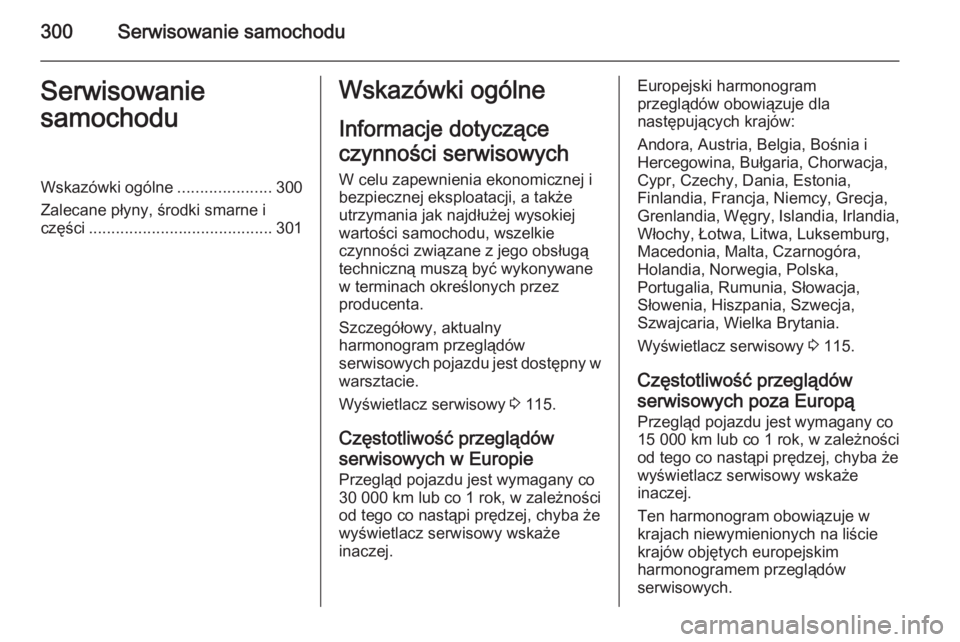

300Serwisowanie samochoduSerwisowanie
samochoduWskazówki ogólne .....................300
Zalecane płyny, środki smarne i części ......................................... 301Wskazówki ogólne
Informacje dotyczące
czynności serwisowych W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w warsztacie.
Wyświetlacz serwisowy 3 115.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja,
Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Litwa, Luksemburg,
Macedonia, Malta, Czarnogóra,
Holandia, Norwegia, Polska,
Portugalia, Rumunia, Słowacja,
Słowenia, Hiszpania, Szwecja,
Szwajcaria, Wielka Brytania.
Wyświetlacz serwisowy 3 115.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.

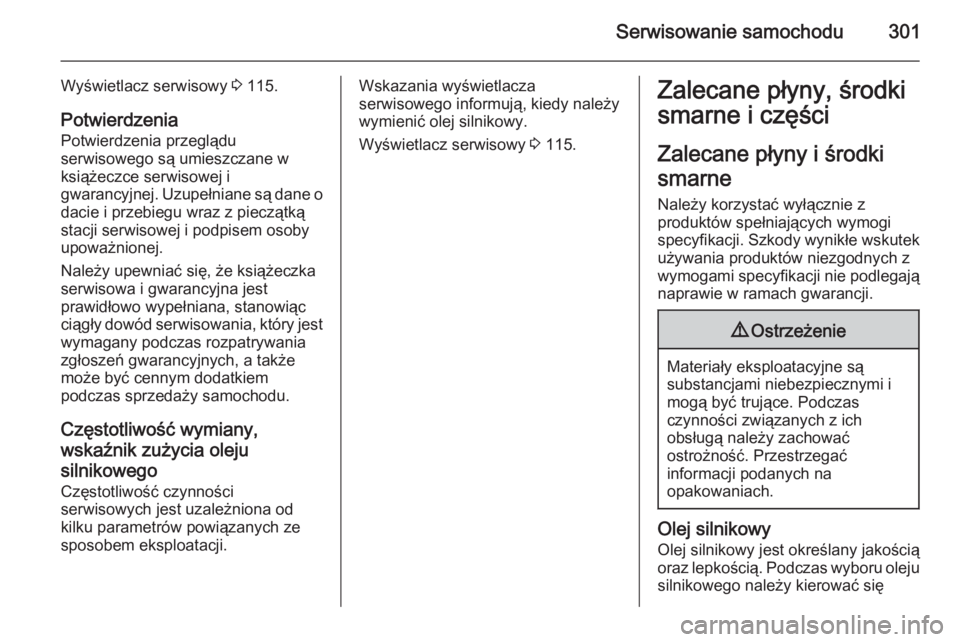

Serwisowanie samochodu301
Wyświetlacz serwisowy 3 115.
Potwierdzenia Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane o
dacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest
wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Częstotliwość wymiany,wskaźnik zużycia oleju
silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.Wskazania wyświetlacza
serwisowego informują, kiedy należy
wymienić olej silnikowy.
Wyświetlacz serwisowy 3 115.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki
smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji. Szkody wynikłe wskutek używania produktów niezgodnych z
wymogami specyfikacji nie podlegają
naprawie w ramach gwarancji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakościąoraz lepkością. Podczas wyboru oleju
silnikowego należy kierować się

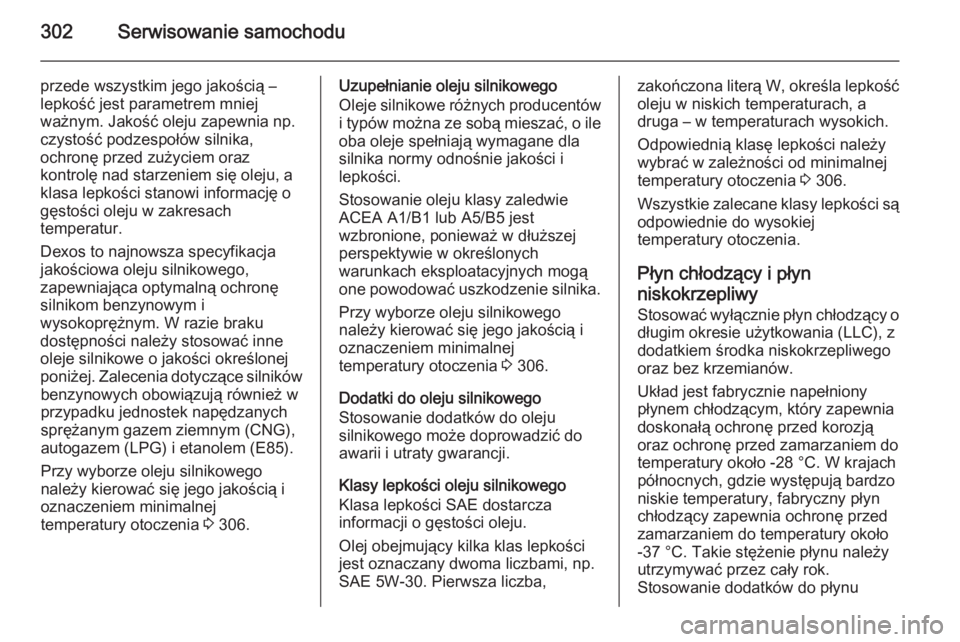

302Serwisowanie samochodu
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,
ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to najnowsza specyfikacja jakościowa oleju silnikowego,
zapewniająca optymalną ochronę
silnikom benzynowym i
wysokoprężnym. W razie braku
dostępności należy stosować inne
oleje silnikowe o jakości określonej
poniżej. Zalecenia dotyczące silników benzynowych obowiązują również w
przypadku jednostek napędzanych
sprężanym gazem ziemnym (CNG),
autogazem (LPG) i etanolem (E85).
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 306.Uzupełnianie oleju silnikowego
Oleje silnikowe różnych producentów
i typów można ze sobą mieszać, o ile oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie oleju klasy zaledwie
ACEA A1/B1 lub A5/B5 jest
wzbronione, ponieważ w dłuższej
perspektywie w określonych
warunkach eksploatacyjnych mogą
one powodować uszkodzenie silnika.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 306.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.
Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,zakończona literą W, określa lepkość
oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 306.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.
Płyn chłodzący i płyn
niskokrzepliwy Stosować wyłącznie płyn chłodzący o
długim okresie użytkowania (LLC), z
dodatkiem środka niskokrzepliwego
oraz bez krzemianów.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -28 °C. W krajach
północnych, gdzie występują bardzo
niskie temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu

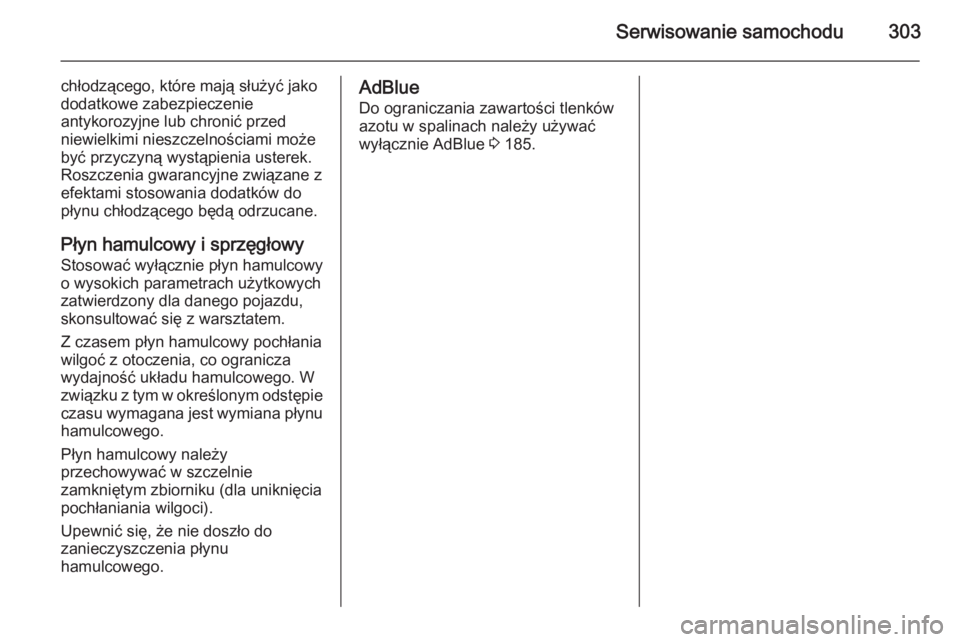

Serwisowanie samochodu303
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Płyn hamulcowy i sprzęgłowy Stosować wyłącznie płyn hamulcowy
o wysokich parametrach użytkowych
zatwierdzony dla danego pojazdu,
skonsultować się z warsztatem.
Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu hamulcowego.
Płyn hamulcowy należy
przechowywać w szczelnie
zamkniętym zbiorniku (dla uniknięcia
pochłaniania wilgoci).
Upewnić się, że nie doszło do
zanieczyszczenia płynu
hamulcowego.AdBlue
Do ograniczania zawartości tlenków azotu w spalinach należy używać
wyłącznie AdBlue 3 185.

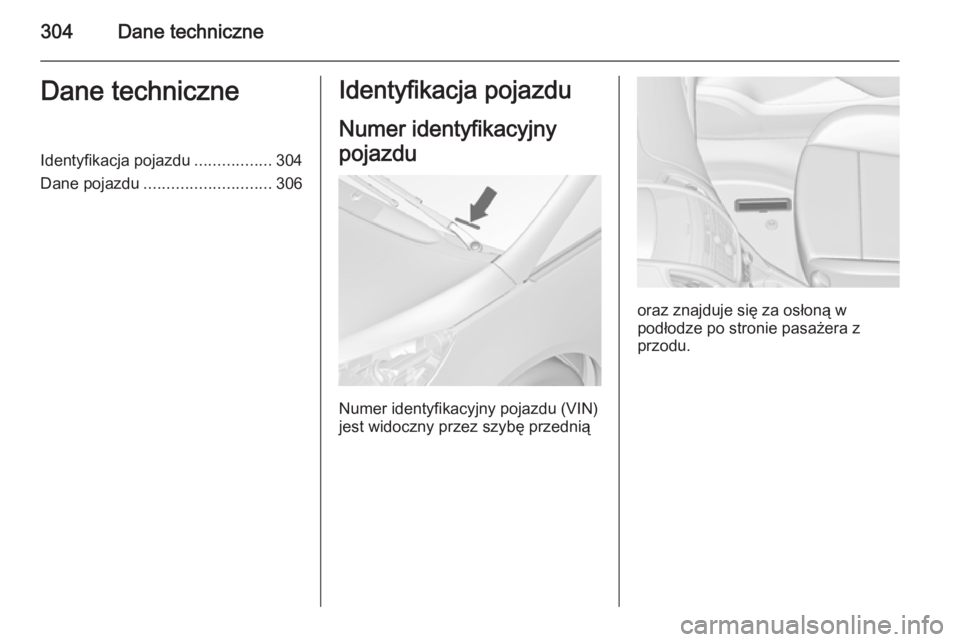

304Dane techniczneDane techniczneIdentyfikacja pojazdu.................304
Dane pojazdu ............................ 306Identyfikacja pojazdu
Numer identyfikacyjny
pojazdu
Numer identyfikacyjny pojazdu (VIN)
jest widoczny przez szybę przednią
oraz znajduje się za osłoną w
podłodze po stronie pasażera z
przodu.

Dane techniczne305Tabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje sięna ramie lewych drzwi przednich.
Informacje na tabliczce
identyfikacyjnej:1=Producent2=Numer homologacji typu
pojazdu3=Numer identyfikacyjny pojazdu4=Dopuszczalna masa całkowita
pojazdu w kg5=Dopuszczalna masa całkowita
zestawu w kg6=Maksymalne dopuszczalne
obciążenie osi przedniej w kg7=Maksymalne dopuszczalne
obciążenie osi tylnej w kg8=Dane charakterystyczne dla
danego samochodu lub kraju
Łączne obciążenie osi przedniej i
tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega
sobie prawo do wprowadzania zmian. Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika
Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 309.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.

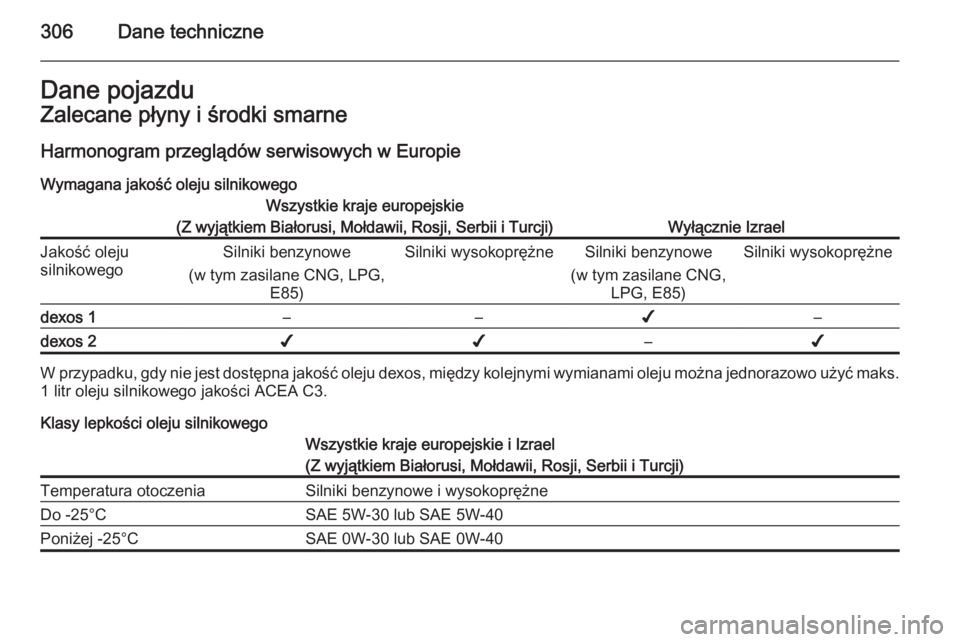

306Dane techniczneDane pojazduZalecane płyny i środki smarne
Harmonogram przeglądów serwisowych w Europie Wymagana jakość oleju silnikowegoWszystkie kraje europejskie
(Z wyjątkiem Białorusi, Mołdawii, Rosji, Serbii i Turcji)
Wyłącznie Izrael
Jakość oleju
silnikowegoSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężnedexos 1––✔–dexos 2✔✔–✔
W przypadku, gdy nie jest dostępna jakość oleju dexos, między kolejnymi wymianami oleju można jednorazowo użyć maks.1 litr oleju silnikowego jakości ACEA C3.
Klasy lepkości oleju silnikowego
Wszystkie kraje europejskie i Izrael
(Z wyjątkiem Białorusi, Mołdawii, Rosji, Serbii i Turcji)Temperatura otoczeniaSilniki benzynowe i wysokoprężneDo -25°CSAE 5W-30 lub SAE 5W-40Poniżej -25°CSAE 0W-30 lub SAE 0W-40

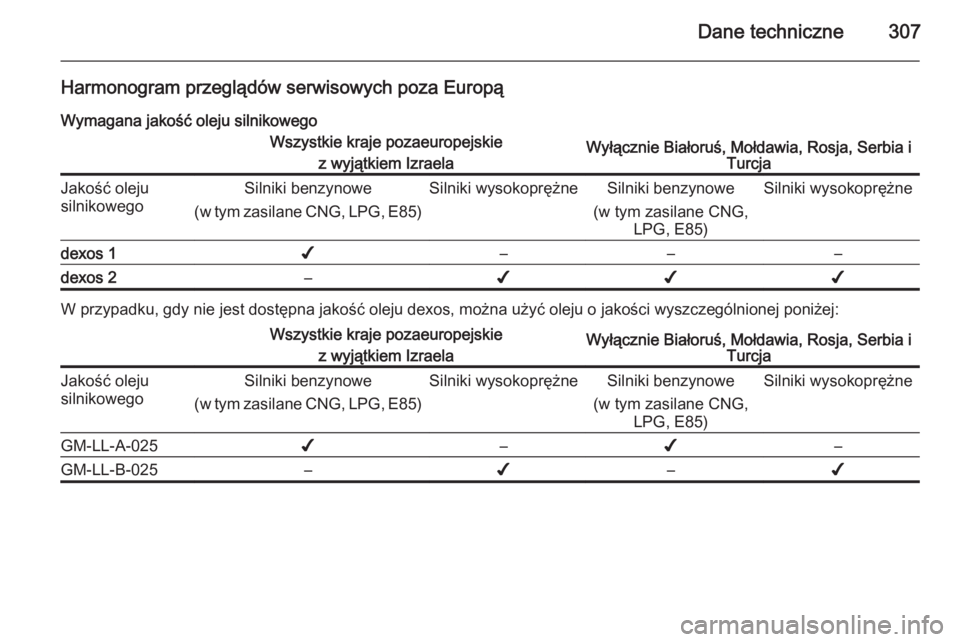

Dane techniczne307
Harmonogram przeglądów serwisowych poza EuropąWymagana jakość oleju silnikowegoWszystkie kraje pozaeuropejskie z wyjątkiem IzraelaWyłącznie Białoruś, Mołdawia, Rosja, Serbia i TurcjaJakość oleju
silnikowegoSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężnedexos 1✔–––dexos 2–✔✔✔
W przypadku, gdy nie jest dostępna jakość oleju dexos, można użyć oleju o jakości wyszczególnionej poniżej:
Wszystkie kraje pozaeuropejskie
z wyjątkiem IzraelaWyłącznie Białoruś, Mołdawia, Rosja, Serbia i TurcjaJakość oleju
silnikowegoSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔

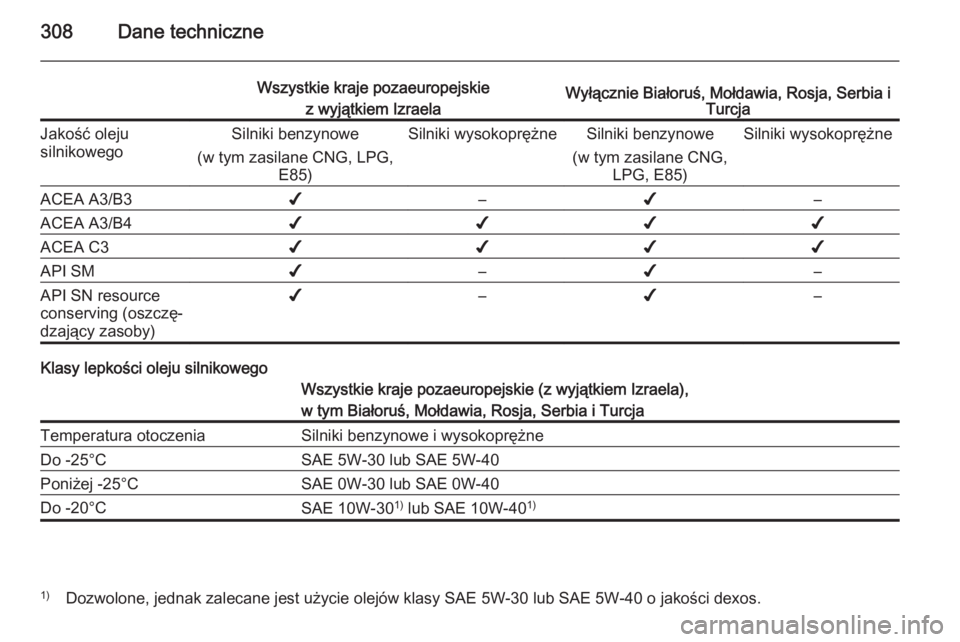

308Dane techniczne
Wszystkie kraje pozaeuropejskiez wyjątkiem IzraelaWyłącznie Białoruś, Mołdawia, Rosja, Serbia i TurcjaJakość oleju
silnikowegoSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneSilniki benzynowe
(w tym zasilane CNG, LPG, E85)Silniki wysokoprężneACEA A3/B3✔–✔–ACEA A3/B4✔✔✔✔ACEA C3✔✔✔✔API SM✔–✔–API SN resource
conserving (oszczę‐
dzający zasoby)✔–✔–
Klasy lepkości oleju silnikowego
Wszystkie kraje pozaeuropejskie (z wyjątkiem Izraela),
w tym Białoruś, Mołdawia, Rosja, Serbia i TurcjaTemperatura otoczeniaSilniki benzynowe i wysokoprężneDo -25°CSAE 5W-30 lub SAE 5W-40Poniżej -25°CSAE 0W-30 lub SAE 0W-40Do -20°CSAE 10W-30 1)
lub SAE 10W-40 1)1)
Dozwolone, jednak zalecane jest użycie olejów klasy SAE 5W-30 lub SAE 5W-40 o jakości dexos.
