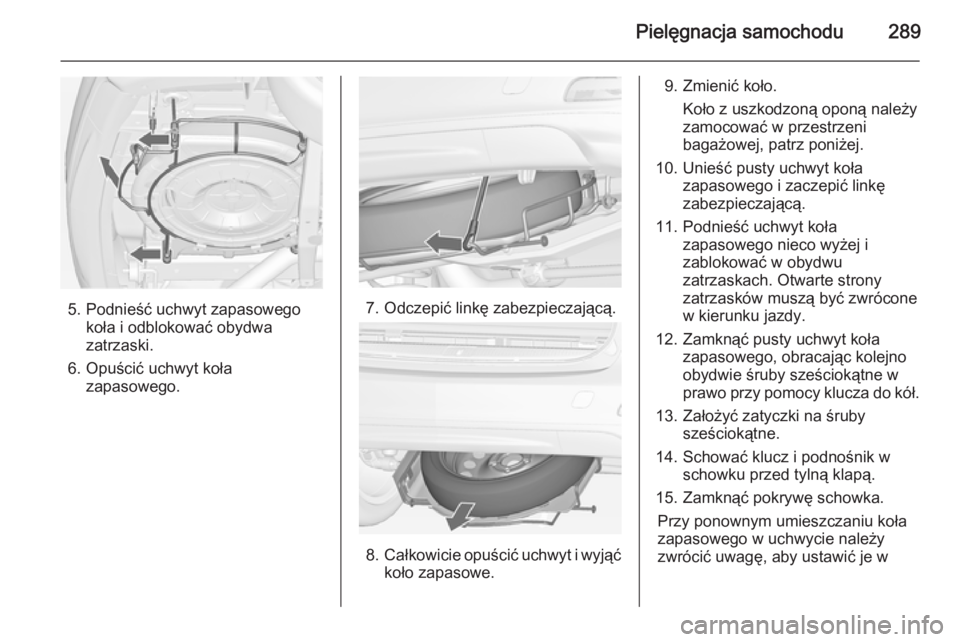

Pielęgnacja samochodu289
5. Podnieść uchwyt zapasowegokoła i odblokować obydwa
zatrzaski.
6. Opuścić uchwyt koła zapasowego.7. Odczepić linkę zabezpieczającą.
8.Całkowicie opuścić uchwyt i wyjąć
koło zapasowe.
9. Zmienić koło.
Koło z uszkodzoną oponą należyzamocować w przestrzeni
bagażowej, patrz poniżej.
10. Unieść pusty uchwyt koła zapasowego i zaczepić linkę
zabezpieczającą.
11. Podnieść uchwyt koła zapasowego nieco wyżej i
zablokować w obydwu
zatrzaskach. Otwarte strony
zatrzasków muszą być zwrócone
w kierunku jazdy.
12. Zamknąć pusty uchwyt koła zapasowego, obracając kolejno
obydwie śruby sześciokątne w
prawo przy pomocy klucza do kół.
13. Założyć zatyczki na śruby sześciokątne.
14. Schować klucz i podnośnik w schowku przed tylną klapą.
15. Zamknąć pokrywę schowka. Przy ponownym umieszczaniu koła
zapasowego w uchwycie należy
zwrócić uwagę, aby ustawić je w

290Pielęgnacja samochodu
takim położeniu, by zawór opony
znajdował się nad wgłębieniem w
uchwycie.

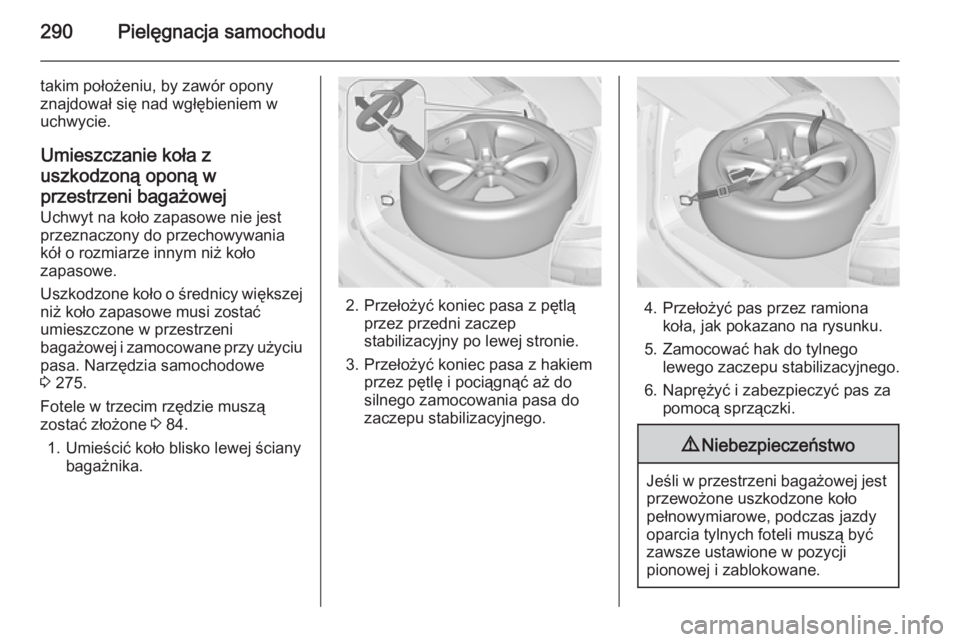

Umieszczanie koła z
uszkodzoną oponą w przestrzeni bagażowej
Uchwyt na koło zapasowe nie jest
przeznaczony do przechowywania
kół o rozmiarze innym niż koło
zapasowe.
Uszkodzone koło o średnicy większej
niż koło zapasowe musi zostać
umieszczone w przestrzeni
bagażowej i zamocowane przy użyciu pasa. Narzędzia samochodowe
3 275.
Fotele w trzecim rzędzie muszą
zostać złożone 3 84.
1. Umieścić koło blisko lewej ściany bagażnika.
2. Przełożyć koniec pasa z pętląprzez przedni zaczep
stabilizacyjny po lewej stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego lewego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być
zawsze ustawione w pozycji
pionowej i zablokowane.

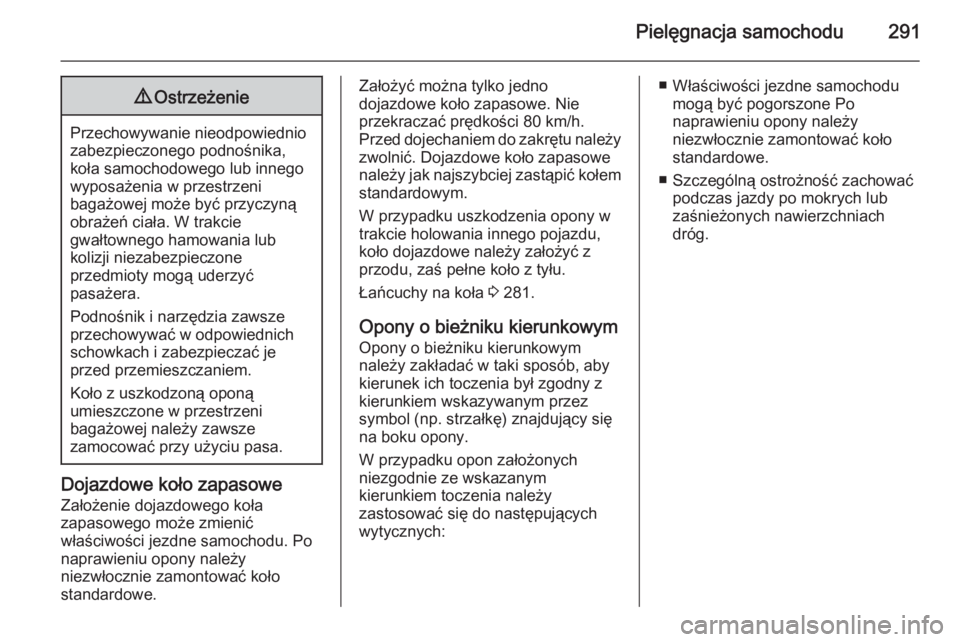

Pielęgnacja samochodu2919Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Dojazdowe koło zapasowe
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
W przypadku uszkodzenia opony w
trakcie holowania innego pojazdu,
koło dojazdowe należy założyć z
przodu, zaś pełne koło z tyłu.
Łańcuchy na koła 3 281.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol (np. strzałkę) znajdujący się
na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:■ Właściwości jezdne samochodu
mogą być pogorszone Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.

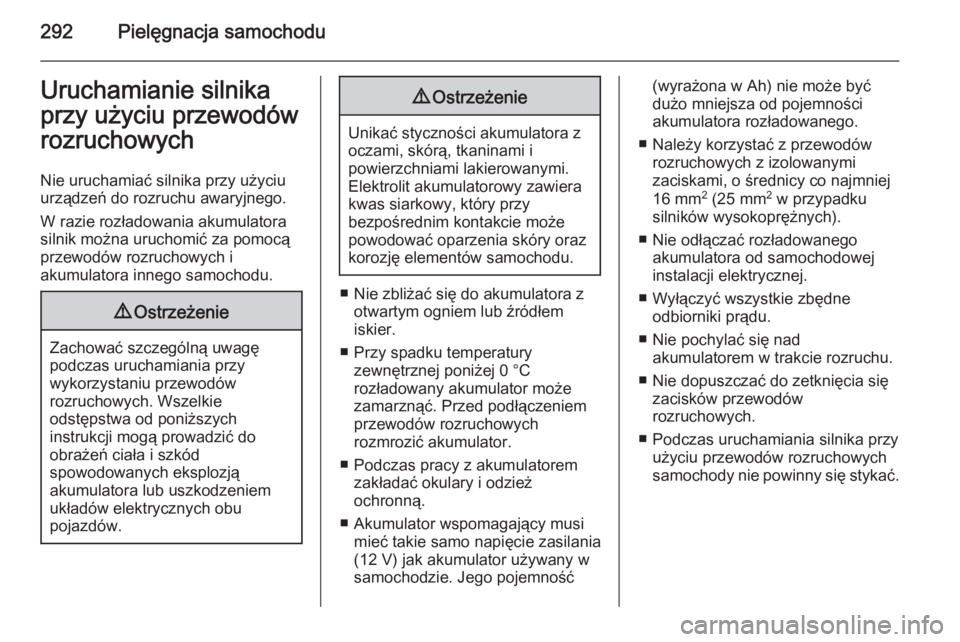

292Pielęgnacja samochoduUruchamianie silnikaprzy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
■ Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
■ Przy spadku temperatury zewnętrznej poniżej 0 °C
rozładowany akumulator może zamarznąć. Przed podłączeniem
przewodów rozruchowych
rozmrozić akumulator.
■ Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
■ Akumulator wspomagający musi mieć takie samo napięcie zasilania(12 V) jak akumulator używany w
samochodzie. Jego pojemność
(wyrażona w Ah) nie może być
dużo mniejsza od pojemności
akumulatora rozładowanego.
■ Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
■ Nie odłączać rozładowanego akumulatora od samochodowej
instalacji elektrycznej.
■ Wyłączyć wszystkie zbędne odbiorniki prądu.
■ Nie pochylać się nad akumulatorem w trakcie rozruchu.
■ Nie dopuszczać do zetknięcia się zacisków przewodów
rozruchowych.
■ Podczas uruchamiania silnika przy użyciu przewodów rozruchowych
samochody nie powinny się stykać.

Pielęgnacja samochodu293
■ Zaciągnąć hamulec postojowy,skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów
przestawić w położenie P.
■ Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego akumulatora, co najmniej 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.

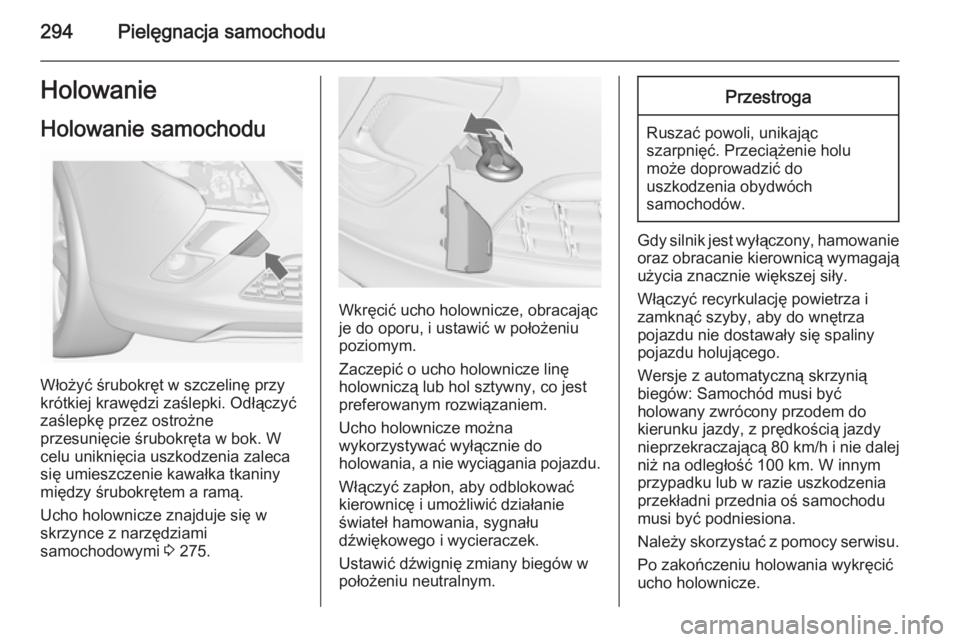

294Pielęgnacja samochoduHolowanieHolowanie samochodu
Włożyć śrubokręt w szczelinę przy
krótkiej krawędzi zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w bok. W
celu uniknięcia uszkodzenia zaleca
się umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 275.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Zaczepić o ucho holownicze linę
holowniczą lub hol sztywny, co jest
preferowanym rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w
położeniu neutralnym.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Wersje z automatyczną skrzynią
biegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Należy skorzystać z pomocy serwisu.
Po zakończeniu holowania wykręcić
ucho holownicze.

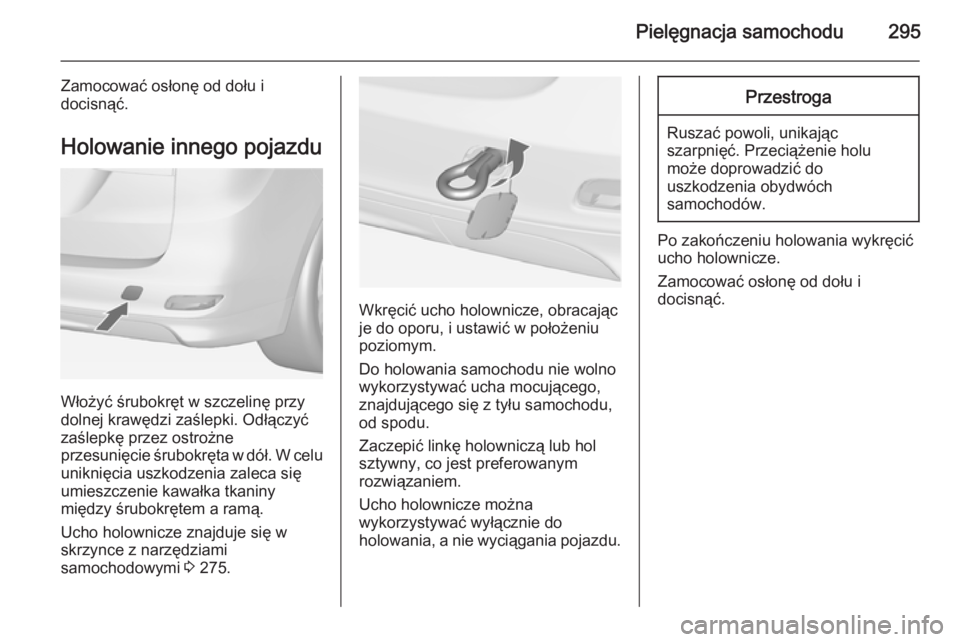

Pielęgnacja samochodu295
Zamocować osłonę od dołu i
docisnąć.
Holowanie innego pojazdu
Włożyć śrubokręt w szczelinę przy
dolnej krawędzi zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w dół. W celu uniknięcia uszkodzenia zaleca się
umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 275.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Zamocować osłonę od dołu i
docisnąć.

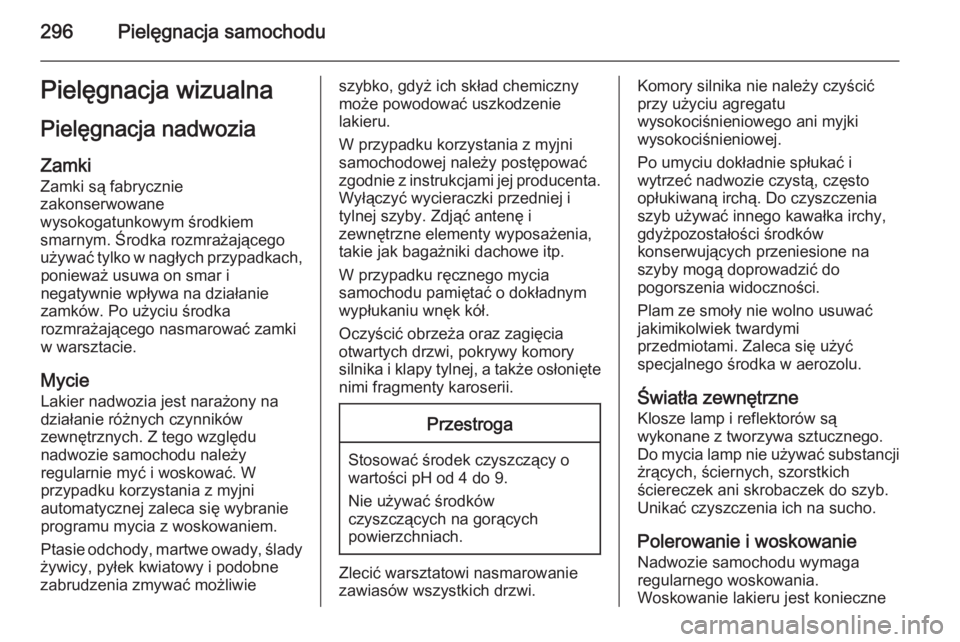

296Pielęgnacja samochoduPielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady
żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni samochodowej należy postępować
zgodnie z instrukcjami jej producenta. Wyłączyć wycieraczki przedniej i
tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym
wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.Przestroga
Stosować środek czyszczący o
wartości pH od 4 do 9.
Nie używać środków
czyszczących na gorących
powierzchniach.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Komory silnika nie należy czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą, często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji
żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanieNadwozie samochodu wymaga
regularnego woskowania.
Woskowanie lakieru jest konieczne

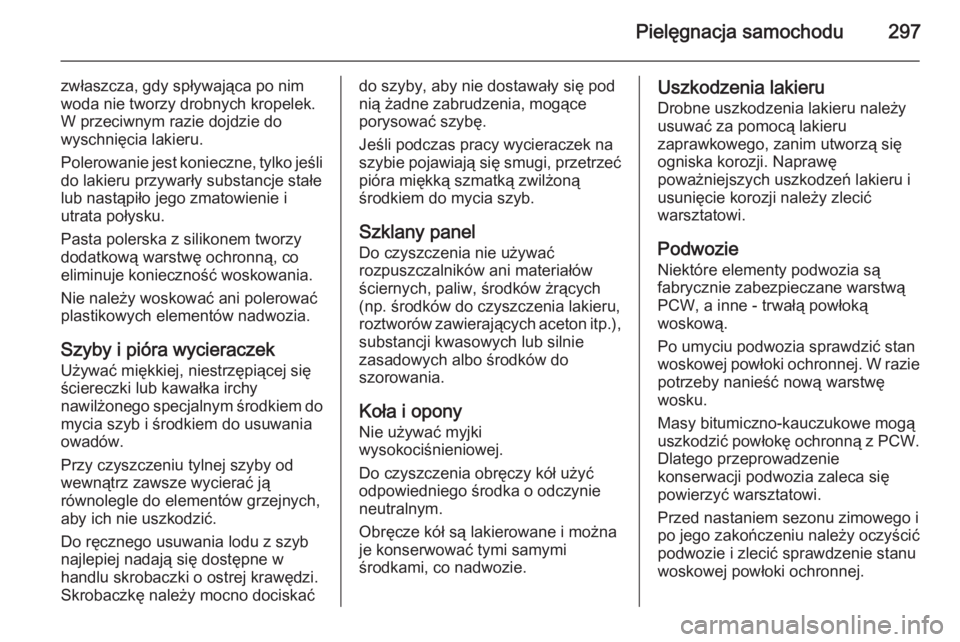

Pielęgnacja samochodu297
zwłaszcza, gdy spływająca po nim
woda nie tworzy drobnych kropelek.
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie należy woskować ani polerować
plastikowych elementów nadwozia.
Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych, aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb
najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskaćdo szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć
pióra miękką szmatką zwilżoną
środkiem do mycia szyb.
Szklany panel
Do czyszczenia nie używać
rozpuszczalników ani materiałów ściernych, paliw, środków żrących
(np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.), substancji kwasowych lub silnie
zasadowych albo środków do
szorowania.
Koła i opony Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.

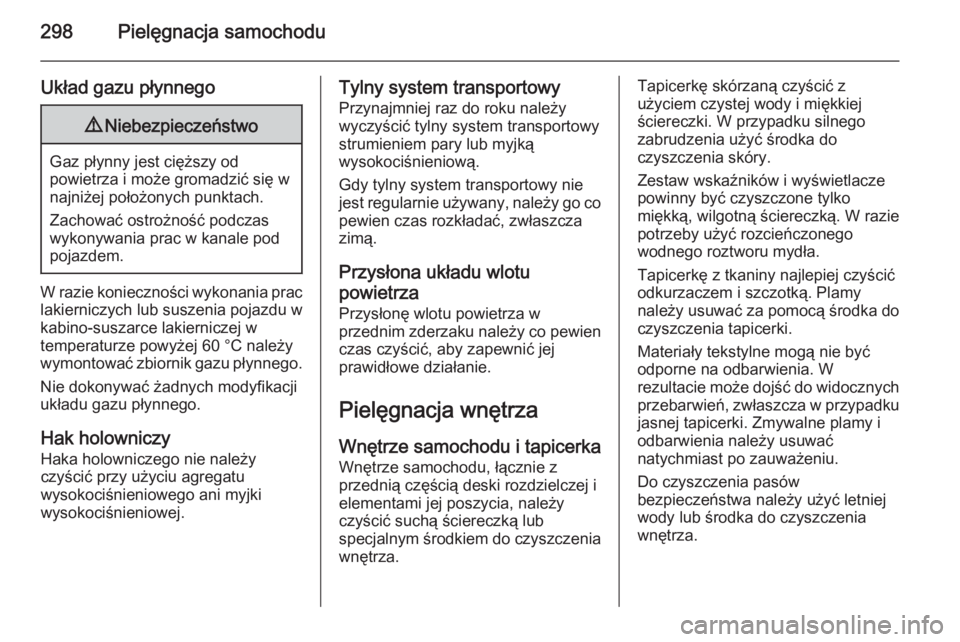

298Pielęgnacja samochodu
Układ gazu płynnego9Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie dokonywać żadnych modyfikacji
układu gazu płynnego.
Hak holowniczy Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Tylny system transportowy
Przynajmniej raz do roku należy
wyczyścić tylny system transportowy
strumieniem pary lub myjką
wysokociśnieniową.
Gdy tylny system transportowy nie
jest regularnie używany, należy go co
pewien czas rozkładać, zwłaszcza
zimą.
Przysłona układu wlotu
powietrza Przysłonę wlotu powietrza w
przednim zderzaku należy co pewien czas czyścić, aby zapewnić jej
prawidłowe działanie.
Pielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.
