Pielęgnacja samochodu269
Oświetlenie przestrzeni
bagażowej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

270Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

Pielęgnacja samochodu271

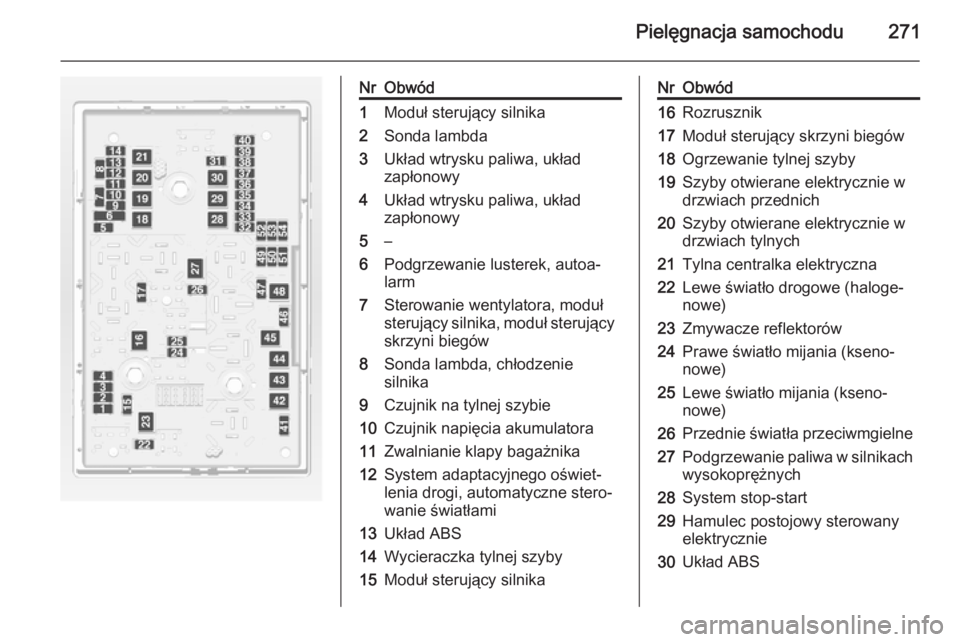

NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa, układ
zapłonowy4Układ wtrysku paliwa, układ
zapłonowy5–6Podgrzewanie lusterek, autoa‐
larm7Sterowanie wentylatora, moduł
sterujący silnika, moduł sterujący skrzyni biegów8Sonda lambda, chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik napięcia akumulatora11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami13Układ ABS14Wycieraczka tylnej szyby15Moduł sterujący silnikaNrObwód16Rozrusznik17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna centralka elektryczna22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System stop-start29Hamulec postojowy sterowany
elektrycznie30Układ ABS

272Pielęgnacja samochodu

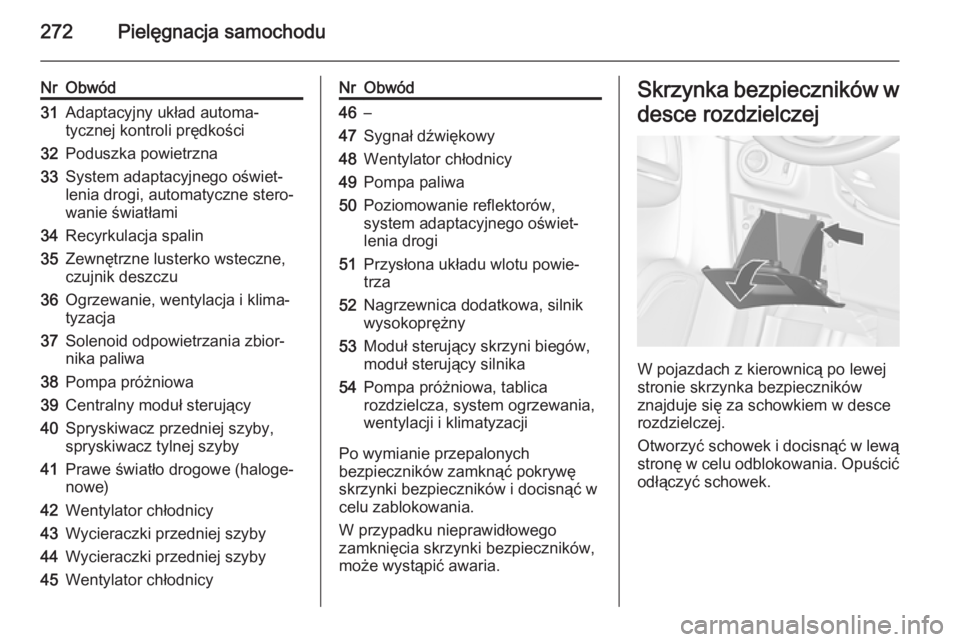

NrObwód31Adaptacyjny układ automa‐
tycznej kontroli prędkości32Poduszka powietrzna33System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami34Recyrkulacja spalin35Zewnętrzne lusterko wsteczne,
czujnik deszczu36Ogrzewanie, wentylacja i klima‐
tyzacja37Solenoid odpowietrzania zbior‐
nika paliwa38Pompa próżniowa39Centralny moduł sterujący40Spryskiwacz przedniej szyby,
spryskiwacz tylnej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44Wycieraczki przedniej szyby45Wentylator chłodnicyNrObwód46–47Sygnał dźwiękowy48Wentylator chłodnicy49Pompa paliwa50Poziomowanie reflektorów,
system adaptacyjnego oświet‐
lenia drogi51Przysłona układu wlotu powie‐
trza52Nagrzewnica dodatkowa, silnik
wysokoprężny53Moduł sterujący skrzyni biegów,
moduł sterujący silnika54Pompa próżniowa, tablica
rozdzielcza, system ogrzewania,
wentylacji i klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

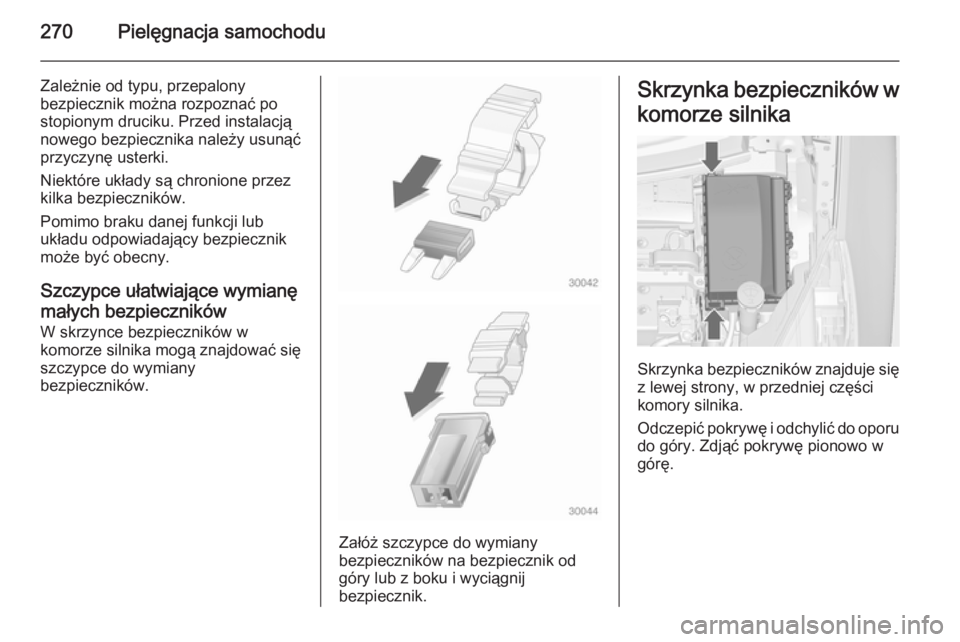

Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.

Pielęgnacja samochodu273
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.
NrObwód1Automatyczna kontrola pręd‐
kości, ograniczenie prędkości
jazdy, adaptacyjny układ auto‐
matycznej kontroli prędkości,
elementy sterujące na kole
kierownicy2Światła zewnętrzne, moduł
sterujący nadwozia3Światła zewnętrzne, moduł
sterujący nadwozia4System audio-nawigacyjny5System Infotainment, deska
rozdzielczaNrObwód6Gniazdko zasilania, zapalniczka7Gniazdko zasilania8Lewe światło mijania, moduł
sterujący nadwozia9Prawe światło mijania, moduł
sterujący nadwozia, moduł
poduszki powietrznej10Zamki drzwi, moduł sterujący
nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Gniazdko zasilania17Dmuchawa18Tryb transportowy19Moduł sterujący nadwozia20Moduł sterujący nadwozia21Tablica rozdzielcza, autoalarm22Czujnik zapłonu23Moduł sterujący nadwozia

274Pielęgnacja samochodu
NrObwód24Moduł sterujący nadwozia25–26–

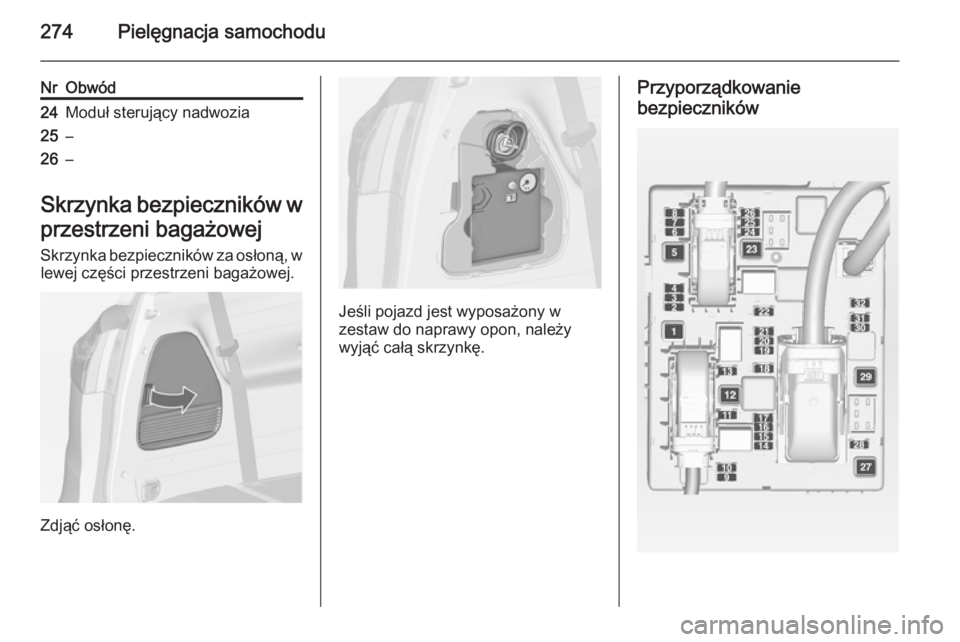

Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w lewej części przestrzeni bagażowej.
Zdjąć osłonę.
Jeśli pojazd jest wyposażony w
zestaw do naprawy opon, należy
wyjąć całą skrzynkę.
Przyporządkowanie
bezpieczników

Pielęgnacja samochodu275
NrObwód1–2Wtyk przyczepy3Układ ułatwiający parkowanie4Układ selektywnej redukcji kata‐
litycznej5–6–7Fotel regulowany elektrycznie8–9Układ selektywnej redukcji kata‐
litycznej10Czujnik tlenków azotu11Moduł przyczepy, złącze przy‐
czepy12Moduł sterujący przyczepy13Wtyk przyczepy14–15–16Lusterko wewnętrzne, kamera
wsteczna17Gniazdko zasilania18–NrObwód19Podgrzewanie kierownicy20Roleta przeciwsłoneczna21Podgrzewanie przednich foteli22–23–24Układ selektywnej redukcji kata‐
litycznej25–26–27–28–29–30–31–32Układ kontroli amortyzatorów,
system ostrzegania o opusz‐
czeniu pasa ruchuNarzędzia
samochodowe
Narzędzia
Narzędzia, ucho holownicze oraz
podnośnik (tylko pojazdy z kołem zapasowym) znajdują się w tylnym
schowku w podłodze przestrzeni
bagażowej.
Otworzyć osłonę znajdującą się
przed tylną klapą.

276Pielęgnacja samochoduKoła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należyprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
np. 215/60 R 16 95 H215=Szerokość opony w mm60=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat16=Średnica koła w calach95=Wskaźnik nośności opony,
np. wartość 95 odpowiada
nośności 690 kgH=Symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hCiśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.
Ciśnienie powietrza w oponach
3 317.

Pielęgnacja samochodu277
Na naklejce z informacjami o
oponach i obciążeniu umieszczonej
na ramie prawych lub lewych drzwi
przednich podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 309.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 317.
Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do
niego Świadectwie zgodności WE lub w innych krajowych dokumentachrejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Jeśli w samochodzie z układem
monitorowania ciśnienia w oponach
wymagane jest zwiększenie lub
zmniejszenie ciśnienia, najpierw
należy wyłączyć zapłon. Po
skorygowaniu ciśnienia w oponach
włączyć zapłon i wybrać odpowiednie
ustawienie na stronie Obciążenie
opon na wyświetlaczu informacyjnym
kierowcy 3 127.
Układ monitorowania
ciśnienia w oponach Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich
czterech kołach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.

278Pielęgnacja samochodu
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a ciśnienie we wszystkich oponach
musi być zgodne z zaleceniami.
Bieżące ciśnienia w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy, menu Menu informacji o
pojeździe .
Wyboru menu dokonuje się za
pomocą przycisków na dźwigni
kierunkowskazów.Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe X .
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji miga
odpowiednia opona.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 124.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 317.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości, aby nastąpiła aktualizacja
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
