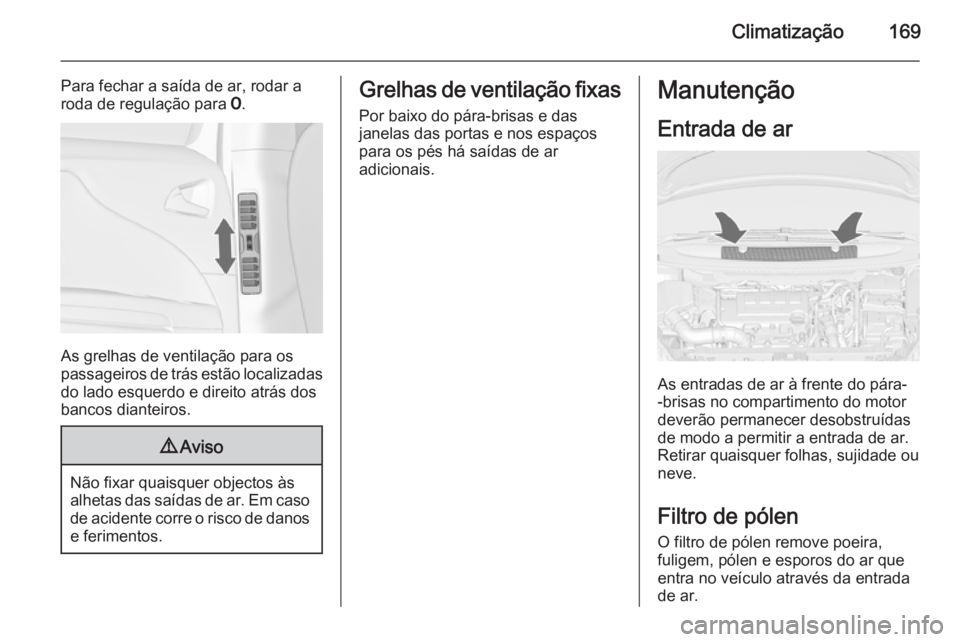

Climatização169
Para fechar a saída de ar, rodar a
roda de regulação para 7.
As grelhas de ventilação para os
passageiros de trás estão localizadas
do lado esquerdo e direito atrás dos
bancos dianteiros.
9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Em caso de acidente corre o risco de danos e ferimentos.
Grelhas de ventilação fixas
Por baixo do pára-brisas e das
janelas das portas e nos espaços
para os pés há saídas de ar
adicionais.Manutenção
Entrada de ar
As entradas de ar à frente do pára-
-brisas no compartimento do motor
deverão permanecer desobstruídas
de modo a permitir a entrada de ar.
Retirar quaisquer folhas, sujidade ou
neve.
Filtro de pólen
O filtro de pólen remove poeira,
fuligem, pólen e esporos do ar que
entra no veículo através da entrada
de ar.

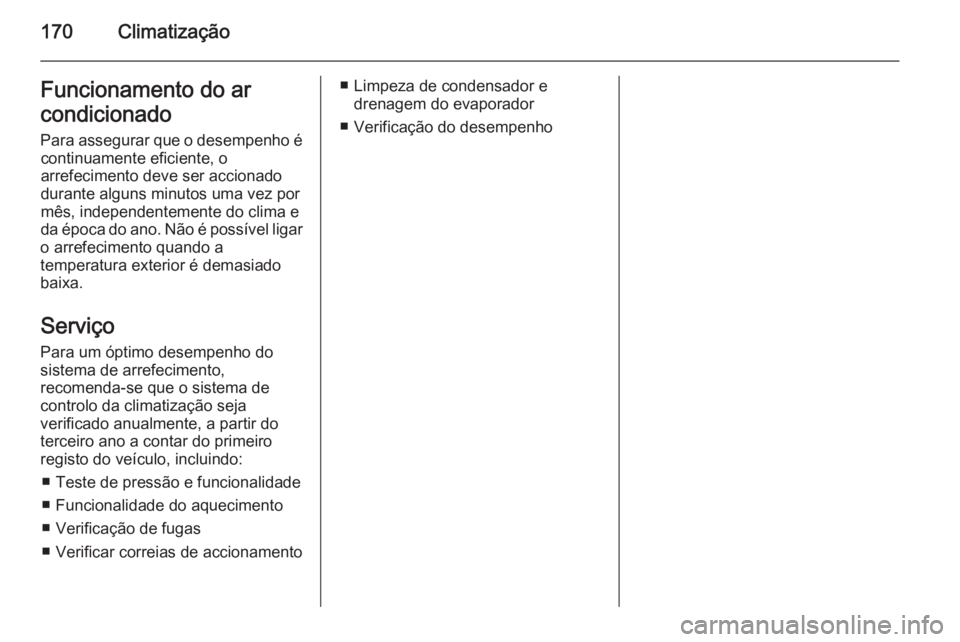

170ClimatizaçãoFuncionamento do ar
condicionado
Para assegurar que o desempenho é continuamente eficiente, o
arrefecimento deve ser accionado
durante alguns minutos uma vez por
mês, independentemente do clima e
da época do ano. Não é possível ligar
o arrefecimento quando a
temperatura exterior é demasiado
baixa.
Serviço
Para um óptimo desempenho do
sistema de arrefecimento,
recomenda-se que o sistema de
controlo da climatização seja
verificado anualmente, a partir do
terceiro ano a contar do primeiro
registo do veículo, incluindo:
■ Teste de pressão e funcionalidade
■ Funcionalidade do aquecimento ■ Verificação de fugas
■ Verificar correias de accionamento■ Limpeza de condensador e drenagem do evaporador
■ Verificação do desempenho

Condução e funcionamento171Condução e
funcionamentoSugestões para condução .........171
Arranque e manuseamento .......172
Gases de escape .......................178
Caixa de velocidades automá‐ tica ............................................. 183
Caixa de velocidades manual ....186
Travões ...................................... 187
Sistemas de condução ..............190
Sistemas de apoio ao condutor . 193
Combustível ............................... 227
Engate do reboque ....................238Sugestões para
condução
Controlo sobre o veículo
Nunca circular com o motor desligado (excepto duranteAutostop) Muitos sistemas não funcionam nesta
situação (por exemplo, unidade de
servofreio, direcção assistida).
Conduzir desta forma é perigoso para si e para os outros. Todos os
sistemas funcionam durante um
Autostop, mas haverá uma redução
controlada na assistência à direcção
e a velocidade do veículo é reduzida.
Sistema Start/Stop 3 174.
Reforço do ralenti
Se for necessário carregar a bateria
do veículo devido ao estado da
bateria, a potência de saída do
gerador deve ser aumentada. Isso é
conseguido com o reforço do ralenti
que poderá ser audível.Em veículos com Mostrador
Avançado ou Mostrador Combinado
Avançado, aparece uma mensagem
no Centro de Informação do
Condutor.
Pedais
Para assegurar que o curso do pedal
está desimpedido, não deverão
existir tapetes na área dos pedais.
Direcção
Se a direcção assistida for
desactivada devido à paragem do
motor ou a uma avaria do sistema, é
possível conduzir o veículo, embora isso possa exigir um maior esforço.
Indicador de controlo c 3 120.Atenção
Veículos equipados com direcção
assistida hidráulica:
Se a direcção assistida for rodada até atingir o fim do respectivo
curso, e for mantida nessa
posição durante mais de 15

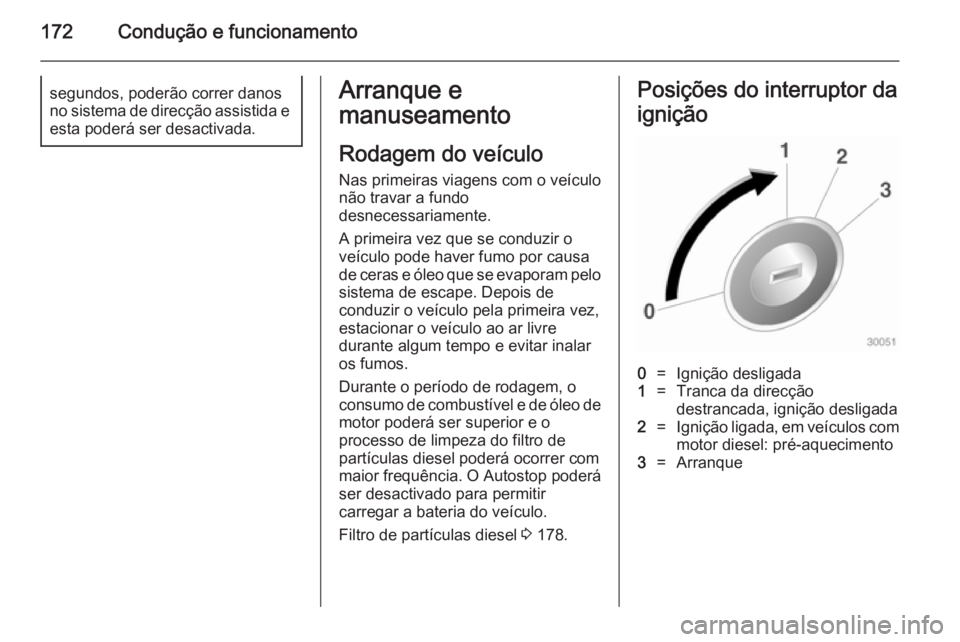

172Condução e funcionamentosegundos, poderão correr danos
no sistema de direcção assistida e
esta poderá ser desactivada.Arranque e
manuseamento
Rodagem do veículo
Nas primeiras viagens com o veículo
não travar a fundo
desnecessariamente.
A primeira vez que se conduzir o
veículo pode haver fumo por causa
de ceras e óleo que se evaporam pelo sistema de escape. Depois de
conduzir o veículo pela primeira vez, estacionar o veículo ao ar livre
durante algum tempo e evitar inalar
os fumos.
Durante o período de rodagem, o
consumo de combustível e de óleo de motor poderá ser superior e o
processo de limpeza do filtro de
partículas diesel poderá ocorrer com
maior frequência. O Autostop poderá
ser desactivado para permitir
carregar a bateria do veículo.
Filtro de partículas diesel 3 178.Posições do interruptor da
ignição0=Ignição desligada1=Tranca da direcção
destrancada, ignição desligada2=Ignição ligada, em veículos com
motor diesel: pré-aquecimento3=Arranque

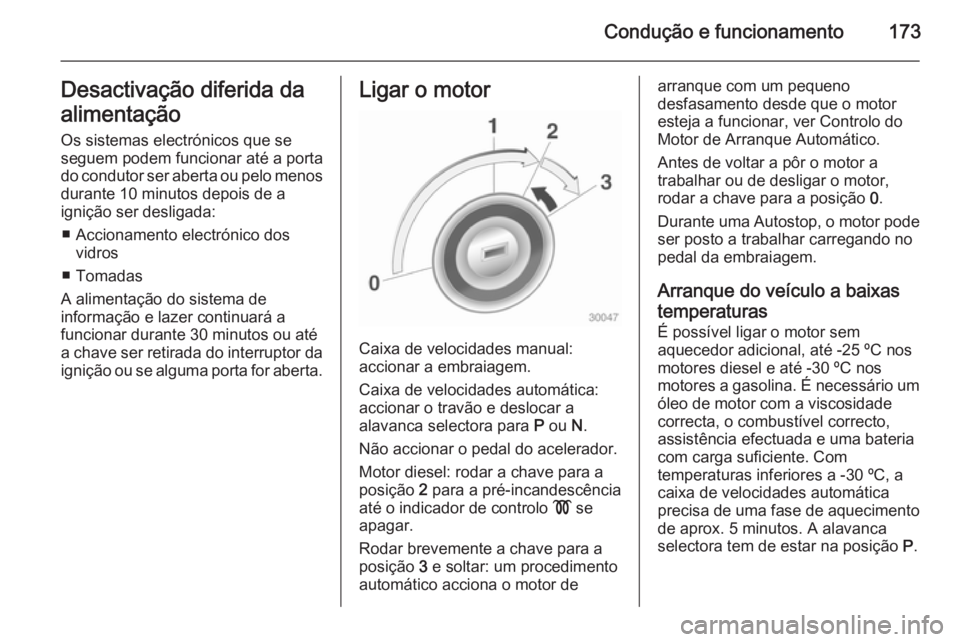

Condução e funcionamento173Desactivação diferida da
alimentação Os sistemas electrónicos que seseguem podem funcionar até a porta
do condutor ser aberta ou pelo menos durante 10 minutos depois de a
ignição ser desligada:
■ Accionamento electrónico dos vidros
■ Tomadas
A alimentação do sistema de
informação e lazer continuará a
funcionar durante 30 minutos ou até
a chave ser retirada do interruptor da
ignição ou se alguma porta for aberta.Ligar o motor
Caixa de velocidades manual:
accionar a embraiagem.
Caixa de velocidades automática: accionar o travão e deslocar a
alavanca selectora para P ou N.
Não accionar o pedal do acelerador.
Motor diesel: rodar a chave para a
posição 2 para a pré-incandescência
até o indicador de controlo ! se
apagar.
Rodar brevemente a chave para a
posição 3 e soltar: um procedimento
automático acciona o motor de
arranque com um pequeno
desfasamento desde que o motor
esteja a funcionar, ver Controlo do
Motor de Arranque Automático.
Antes de voltar a pôr o motor a
trabalhar ou de desligar o motor, rodar a chave para a posição 0.
Durante uma Autostop, o motor pode
ser posto a trabalhar carregando no
pedal da embraiagem.
Arranque do veículo a baixas temperaturas É possível ligar o motor semaquecedor adicional, até -25 ºC nos
motores diesel e até -30 ºC nos
motores a gasolina. É necessário um
óleo de motor com a viscosidade
correcta, o combustível correcto,
assistência efectuada e uma bateria
com carga suficiente. Com
temperaturas inferiores a -30 ºC, a
caixa de velocidades automática
precisa de uma fase de aquecimento
de aprox. 5 minutos. A alavanca
selectora tem de estar na posição P.

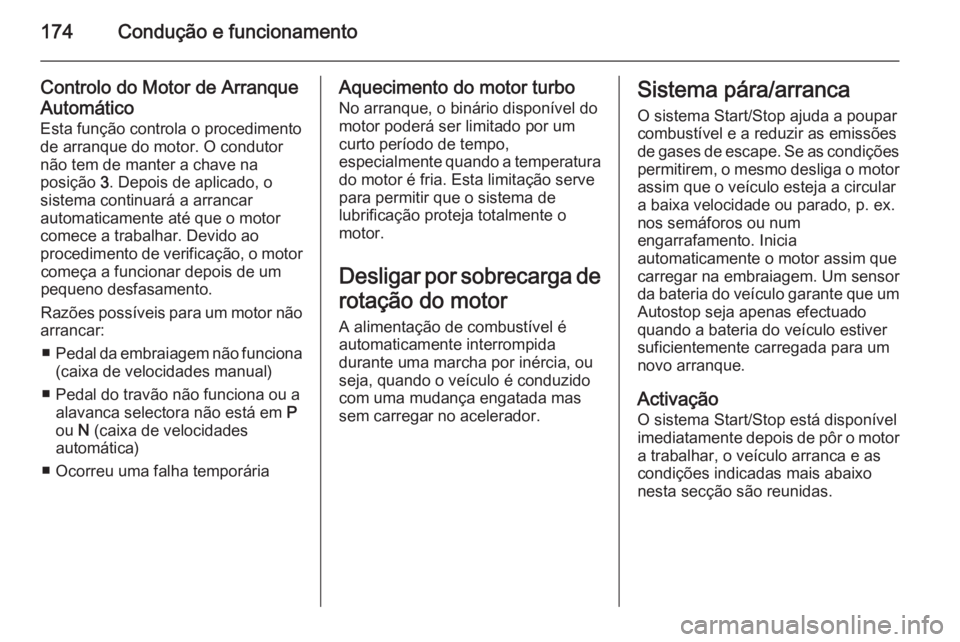

174Condução e funcionamento
Controlo do Motor de Arranque
Automático
Esta função controla o procedimento
de arranque do motor. O condutor
não tem de manter a chave na
posição 3. Depois de aplicado, o
sistema continuará a arrancar
automaticamente até que o motor
comece a trabalhar. Devido ao
procedimento de verificação, o motor começa a funcionar depois de um
pequeno desfasamento.
Razões possíveis para um motor não
arrancar:
■ Pedal da embraiagem não funciona
(caixa de velocidades manual)
■ Pedal do travão não funciona ou a alavanca selectora não está em P
ou N (caixa de velocidades
automática)
■ Ocorreu uma falha temporáriaAquecimento do motor turbo
No arranque, o binário disponível do
motor poderá ser limitado por um
curto período de tempo,
especialmente quando a temperatura do motor é fria. Esta limitação serve
para permitir que o sistema de
lubrificação proteja totalmente o
motor.
Desligar por sobrecarga de rotação do motor
A alimentação de combustível é
automaticamente interrompida
durante uma marcha por inércia, ou
seja, quando o veículo é conduzido
com uma mudança engatada mas
sem carregar no acelerador.Sistema pára/arranca
O sistema Start/Stop ajuda a poupar
combustível e a reduzir as emissões
de gases de escape. Se as condições permitirem, o mesmo desliga o motor
assim que o veículo esteja a circular
a baixa velocidade ou parado, p. ex. nos semáforos ou num
engarrafamento. Inicia
automaticamente o motor assim que carregar na embraiagem. Um sensorda bateria do veículo garante que um Autostop seja apenas efectuado
quando a bateria do veículo estiver suficientemente carregada para um
novo arranque.
Activação
O sistema Start/Stop está disponível
imediatamente depois de pôr o motor
a trabalhar, o veículo arranca e as
condições indicadas mais abaixo
nesta secção são reunidas.

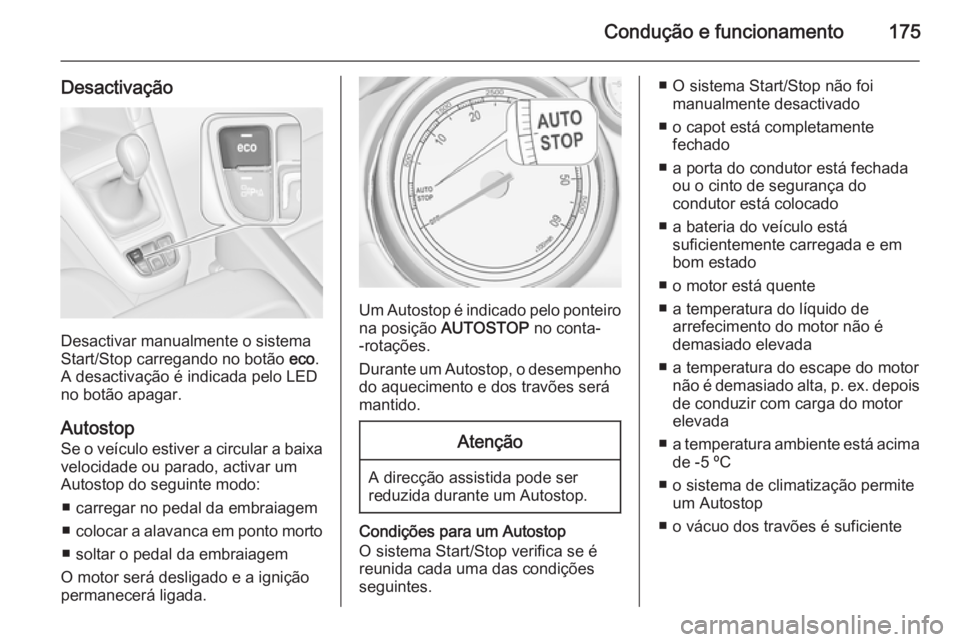

Condução e funcionamento175
Desactivação
Desactivar manualmente o sistema
Start/Stop carregando no botão eco.
A desactivação é indicada pelo LED no botão apagar.
Autostop
Se o veículo estiver a circular a baixa velocidade ou parado, activar um
Autostop do seguinte modo:
■ carregar no pedal da embraiagem
■ colocar a alavanca em ponto morto
■ soltar o pedal da embraiagem
O motor será desligado e a ignição
permanecerá ligada.
Um Autostop é indicado pelo ponteiro na posição AUTOSTOP no conta-
-rotações.
Durante um Autostop, o desempenho
do aquecimento e dos travões será
mantido.
Atenção
A direcção assistida pode ser reduzida durante um Autostop.
Condições para um Autostop
O sistema Start/Stop verifica se é
reunida cada uma das condições
seguintes.
■ O sistema Start/Stop não foi manualmente desactivado
■ o capot está completamente fechado
■ a porta do condutor está fechada ou o cinto de segurança do
condutor está colocado
■ a bateria do veículo está suficientemente carregada e em
bom estado
■ o motor está quente
■ a temperatura do líquido de arrefecimento do motor não é
demasiado elevada
■ a temperatura do escape do motor não é demasiado alta, p. ex. depois
de conduzir com carga do motor
elevada
■ a temperatura ambiente está acima
de -5 ºC
■ o sistema de climatização permite um Autostop
■ o vácuo dos travões é suficiente

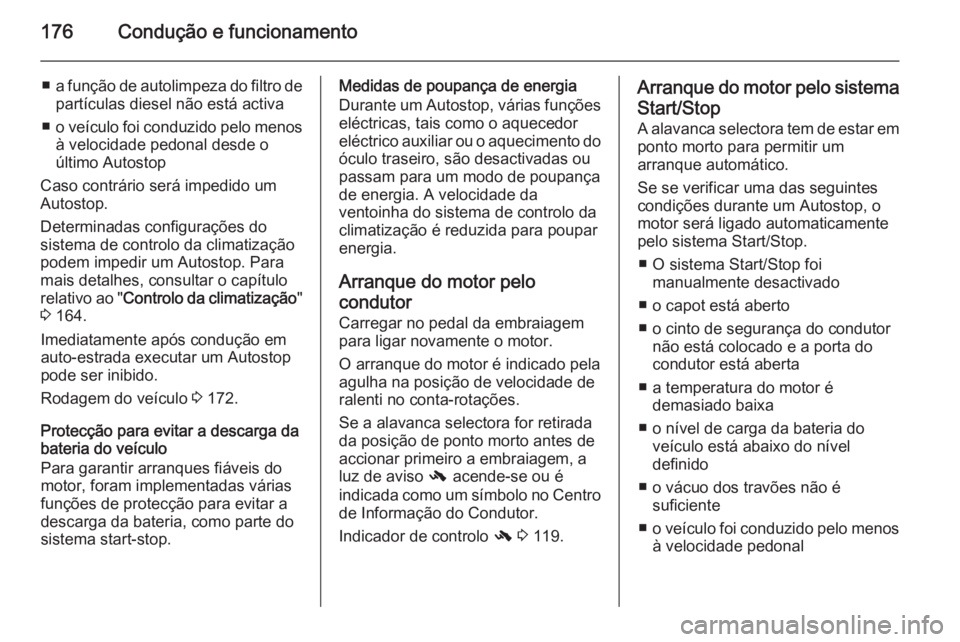

176Condução e funcionamento
■a função de autolimpeza do filtro de
partículas diesel não está activa
■ o veículo foi conduzido pelo menos
à velocidade pedonal desde o
último Autostop
Caso contrário será impedido um
Autostop.
Determinadas configurações do
sistema de controlo da climatização
podem impedir um Autostop. Para mais detalhes, consultar o capítulo
relativo ao " Controlo da climatização "
3 164.
Imediatamente após condução em
auto-estrada executar um Autostop
pode ser inibido.
Rodagem do veículo 3 172.
Protecção para evitar a descarga da
bateria do veículo
Para garantir arranques fiáveis do
motor, foram implementadas várias
funções de protecção para evitar a
descarga da bateria, como parte do
sistema start-stop.Medidas de poupança de energia
Durante um Autostop, várias funções
eléctricas, tais como o aquecedor
eléctrico auxiliar ou o aquecimento do
óculo traseiro, são desactivadas ou
passam para um modo de poupança
de energia. A velocidade da
ventoinha do sistema de controlo da
climatização é reduzida para poupar
energia.
Arranque do motor pelo
condutor
Carregar no pedal da embraiagem
para ligar novamente o motor.
O arranque do motor é indicado pela
agulha na posição de velocidade de
ralenti no conta-rotações.
Se a alavanca selectora for retirada
da posição de ponto morto antes de
accionar primeiro a embraiagem, a
luz de aviso - acende-se ou é
indicada como um símbolo no Centro
de Informação do Condutor.
Indicador de controlo - 3 119.Arranque do motor pelo sistema
Start/Stop A alavanca selectora tem de estar em
ponto morto para permitir um
arranque automático.
Se se verificar uma das seguintes
condições durante um Autostop, o
motor será ligado automaticamente
pelo sistema Start/Stop.
■ O sistema Start/Stop foi manualmente desactivado
■ o capot está aberto
■ o cinto de segurança do condutor não está colocado e a porta do
condutor está aberta
■ a temperatura do motor é demasiado baixa
■ o nível de carga da bateria do veículo está abaixo do nível
definido
■ o vácuo dos travões não é suficiente
■ o veículo foi conduzido pelo menos
à velocidade pedonal

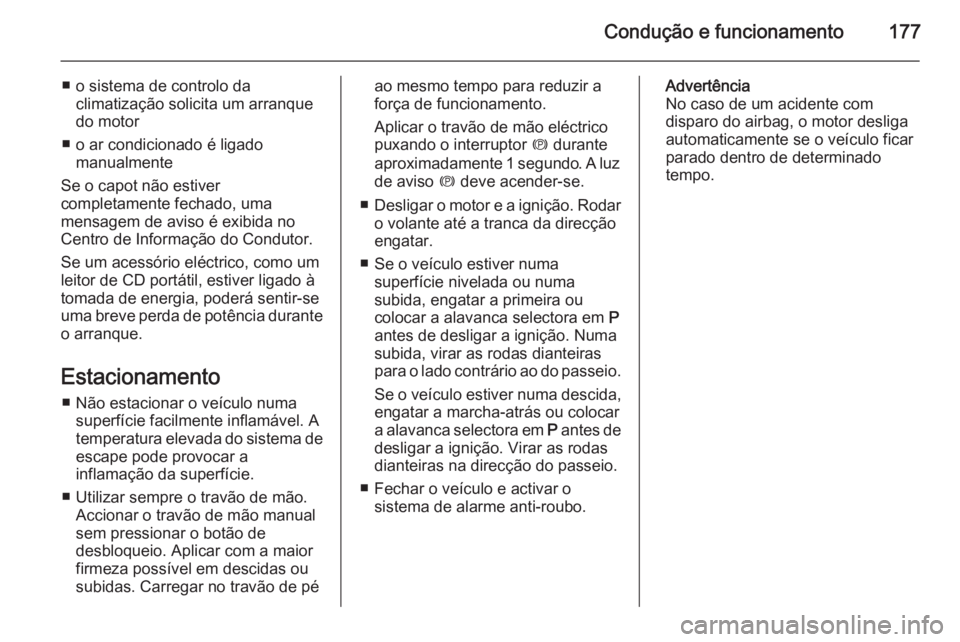

Condução e funcionamento177
■ o sistema de controlo daclimatização solicita um arranque
do motor
■ o ar condicionado é ligado manualmente
Se o capot não estiver
completamente fechado, uma
mensagem de aviso é exibida no
Centro de Informação do Condutor.
Se um acessório eléctrico, como um leitor de CD portátil, estiver ligado à
tomada de energia, poderá sentir-se
uma breve perda de potência durante
o arranque.
Estacionamento ■ Não estacionar o veículo numa superfície facilmente inflamável. Atemperatura elevada do sistema de
escape pode provocar a
inflamação da superfície.
■ Utilizar sempre o travão de mão. Accionar o travão de mão manual
sem pressionar o botão de
desbloqueio. Aplicar com a maior
firmeza possível em descidas ou
subidas. Carregar no travão de péao mesmo tempo para reduzir a
força de funcionamento.
Aplicar o travão de mão eléctrico
puxando o interruptor m durante
aproximadamente 1 segundo. A luz de aviso m deve acender-se.
■ Desligar o motor e a ignição. Rodar
o volante até a tranca da direcção
engatar.
■ Se o veículo estiver numa superfície nivelada ou numa
subida, engatar a primeira ou
colocar a alavanca selectora em P
antes de desligar a ignição. Numa
subida, virar as rodas dianteiras
para o lado contrário ao do passeio.
Se o veículo estiver numa descida, engatar a marcha-atrás ou colocar
a alavanca selectora em P antes de
desligar a ignição. Virar as rodas
dianteiras na direcção do passeio.
■ Fechar o veículo e activar o sistema de alarme anti-roubo.Advertência
No caso de um acidente com disparo do airbag, o motor desliga
automaticamente se o veículo ficar
parado dentro de determinado
tempo.

178Condução e funcionamentoGases de escape9Perigo
Os gases de escape do motor
contêm monóxido de carbono
venenoso que não tem cor nem
cheiro e que pode ser fatal se
inalado.
Se os gases de escape entrarem
no interior do veículo, abrir os
vidros. Reparar a avaria numa
oficina.
Evitar conduzir com a bagageira
aberta, caso contrário podem
entrar gases de escape no
veículo.
Filtro de partículas diesel
O filtro de partículas diesel filtra
partículas de fuligem nocivas
retirando-as dos gases de escape. O
sistema inclui uma função de auto-
-limpeza que funciona
automaticamente durante a
condução sem qualquer notificação. O filtro é limpo procedendo à
combustão periódica das partículas
de fuligem a elevada temperatura.
Esse processo ocorre
automaticamente a determinadas
condições de condução e pode
demorar até 25 minutos.
Normalmente necessita entre
7 e 12 minutos. Autostop não está
disponível e o consumo de
combustível pode ser superior
durante este período. A emissão de
odores e fumo é normal durante esse processo.Em determinadas condições de
condução, p. ex. em pequenos
percursos, o sistema não consegue limpar-se automaticamente.
Se a limpeza do filtro for necessária e se as condições de condução
anteriores não permitiam a limpeza automática, será indicado pelo
indicador de controlo %. Filtro partic.
Diesel cheio continue condução ou
código de aviso 55 simultâneos
aparecem no Centro de Informação
do Condutor.
% acende quando o filtro de
partículas diesel está cheio. Iniciar o
processo de limpeza assim que
possível.
% fica intermitente quando o filtro de
partículas diesel atingiu o nível de
filtragem máximo. Iniciar
imediatamente o processo de
limpeza para evitar danos no motor.
Processo de limpeza Para accionar o processo de limpeza,
continuar a conduzir, manter o motor
acima das 2000 rotações por minuto.
