OPEL ZAFIRA C 2014 Priručnik za vlasnika (in Croatian)

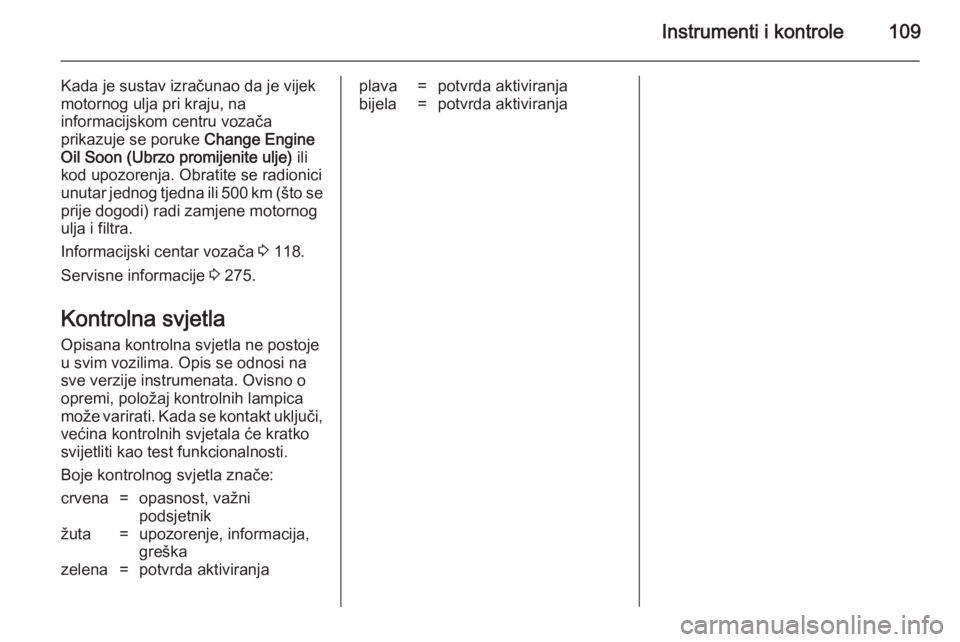

Instrumenti i kontrole109
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtra.
Informacijski centar vozača 3 118.
Servisne informacije 3 275.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica može varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje, informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

110Instrumenti i kontrole

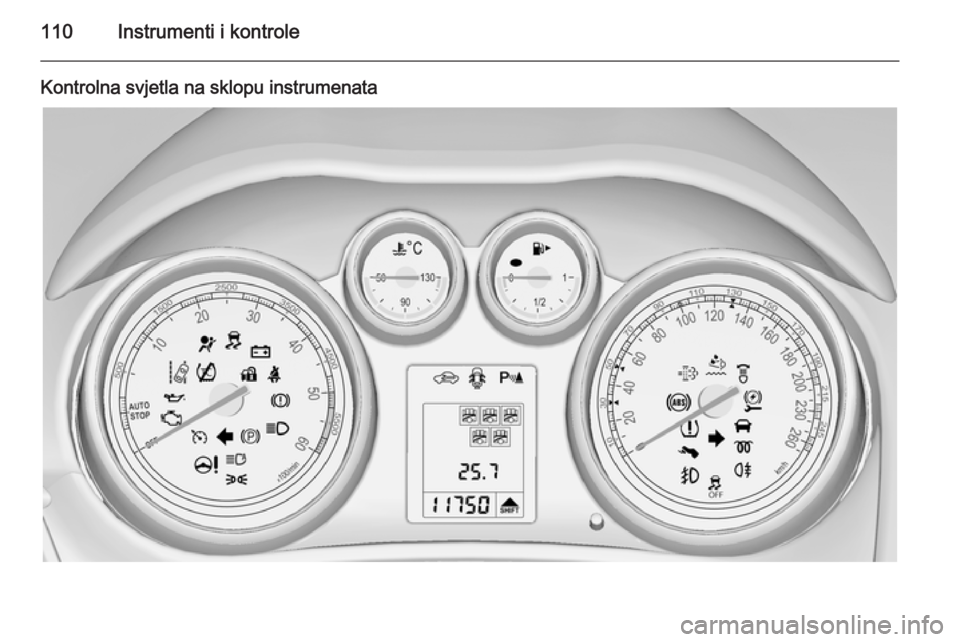

Kontrolna svjetla na sklopu instrumenata

Instrumenti i kontrole111
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 237, Osigurači
3 246.
Pokazivači smjera 3 149.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo ili suvozačevo sjedalo
se upali ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Vezanje sigurnosnog pojasa 3 53.Status sigurnosnog pojasa na
stražnjim sjedalima
> ili X na informacijskom centru
vozača treperi ili svijetli.
Svijetli
Nakon uključivanja kontakta na
minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ako se nezakopčan sigurnosni pojas
zakopča u vožnji.
Treperi
Nakon kretanja kada sigurnosni pojas nije vezan.

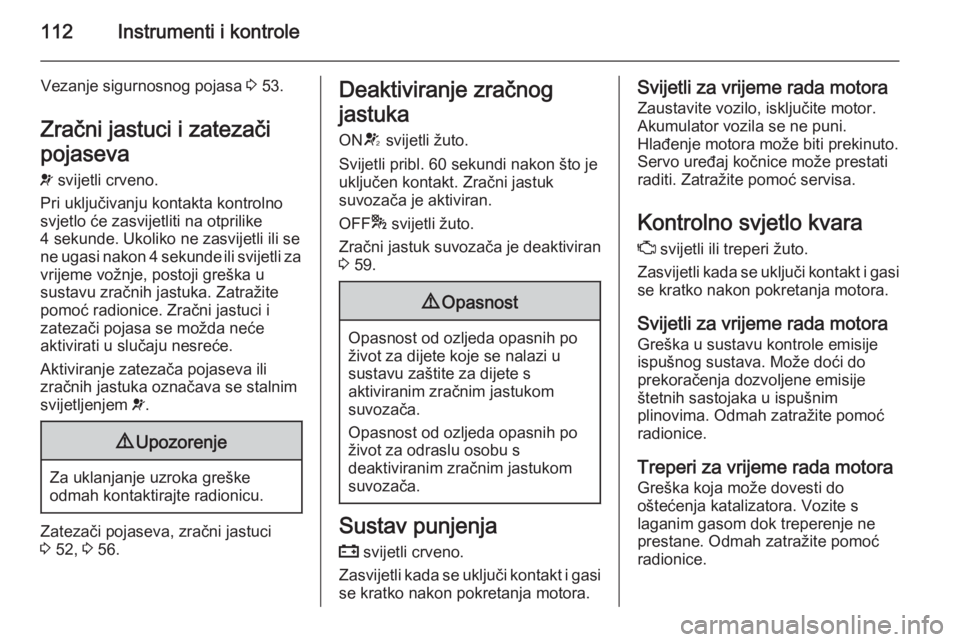

112Instrumenti i kontrole
Vezanje sigurnosnog pojasa 3 53.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 52, 3 56.
Deaktiviranje zračnog
jastuka
ON V svijetli žuto.
Svijetli pribl. 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
OFF * svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 59.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

Instrumenti i kontrole113Ubrzo servisiraj vozilog svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 125.
Sustav kočnica i spojke
Razina tekućine kočnice i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 234.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 179.
Pritisnite papučicu
- svijetli ili treperi žuto.
Morate pritisnuti papučicu spojke za
pokretanje motora.
Sustav stop-start 3 167.
Svijetli
Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 179.
Treperi
Morate pritisnuti papučicu spojke za
pokretanje motora 3 165.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 179.Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 179.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.

114Instrumenti i kontrole9Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 178.
Viši stupanj
[ svijetli zeleno kao kontrolno svjetlo
ili se prikazuje kao simbol na zaslonu
informacijskog centra vozača na
vozilima opremljenim zaslonom
visoke razine opreme ili kombiniranim
zaslonom visoke razine opreme, kada se radi uštede preporučuje
prebacivanje u viši stupanj prijenosa.
Na nekim se verzijama indikator
uključenog stupnja prijenosa
prikazuje kao skočni zaslon preko čitave stranice u informacijskom
centru vozača.
Pomoć u vožnji EcoFlex 3 129.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 167.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.

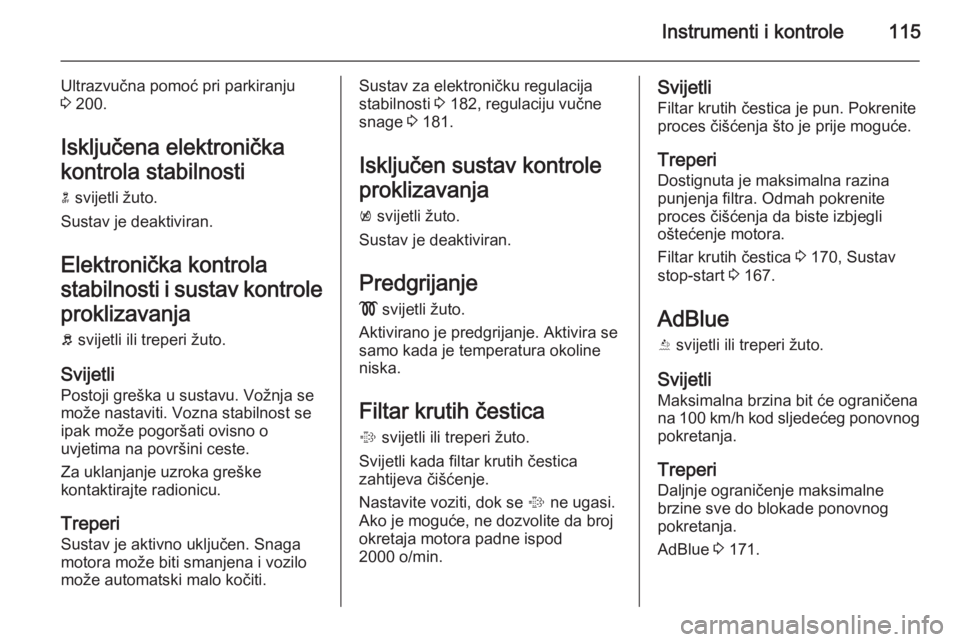

Instrumenti i kontrole115
Ultrazvučna pomoć pri parkiranju
3 200.
Isključena elektronička
kontrola stabilnosti n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanja
b svijetli ili treperi žuto.
Svijetli Postoji greška u sustavu. Vožnja semože nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.Sustav za elektroničku regulacija
stabilnosti 3 182, regulaciju vučne
snage 3 181.
Isključen sustav kontrole
proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kada filtar krutih čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.Svijetli
Filtar krutih čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 170, Sustav
stop-start 3 167.
AdBlue
Y svijetli ili treperi žuto.
Svijetli
Maksimalna brzina bit će ograničena
na 100 km/h kod sljedećeg ponovnog
pokretanja.
Treperi
Daljnje ograničenje maksimalne brzine sve do blokade ponovnog
pokretanja.
AdBlue 3 171.

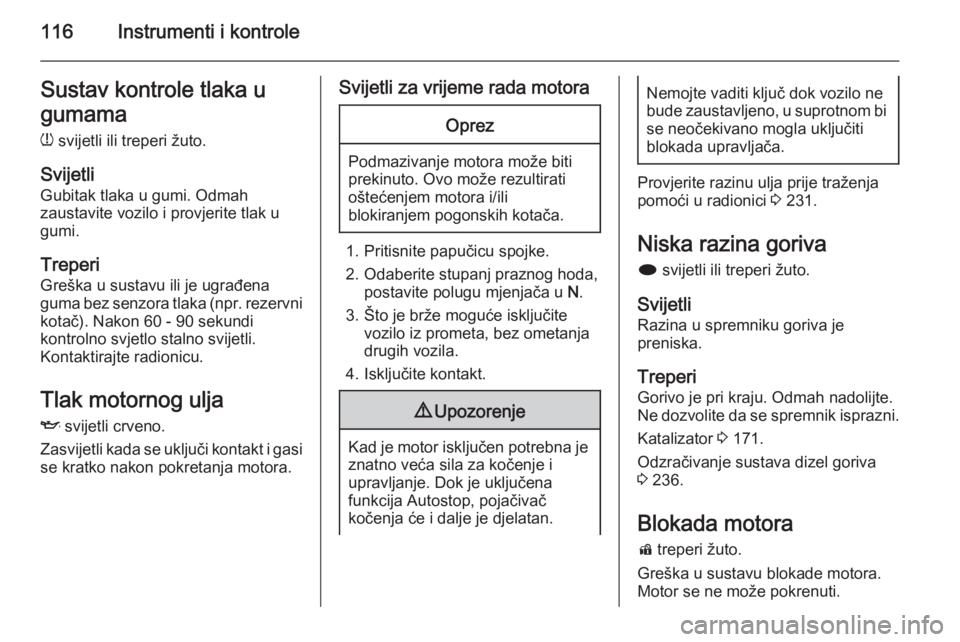

116Instrumenti i kontroleSustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 231.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 171.
Odzračivanje sustava dizel goriva
3 236.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.

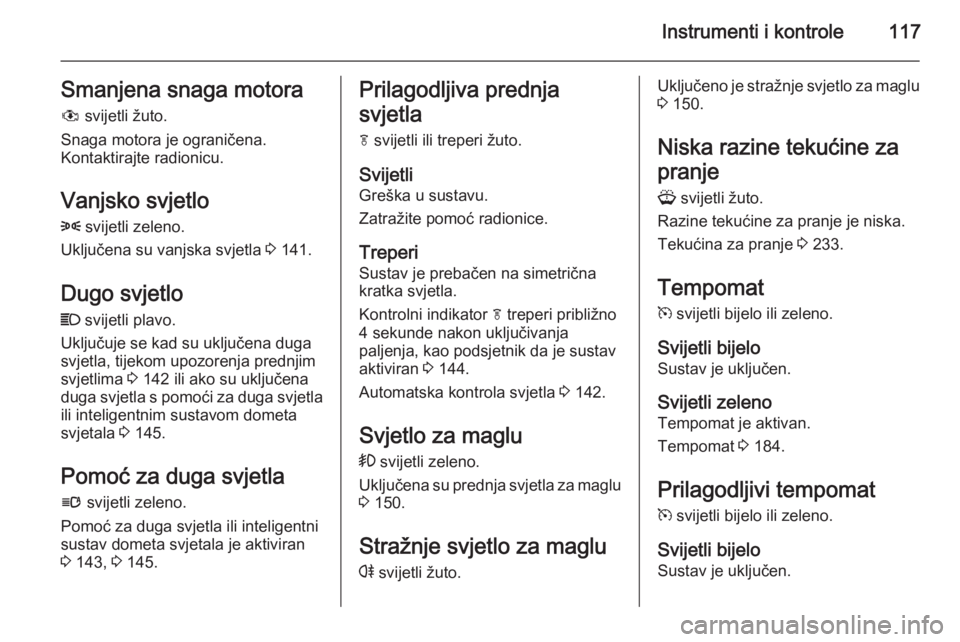

Instrumenti i kontrole117Smanjena snaga motora# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 141.
Dugo svjetlo C svijetli plavo.
Uključuje se kad su uključena duga
svjetla, tijekom upozorenja prednjim
svjetlima 3 142 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 145.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 143, 3 145.Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav
aktiviran 3 144.
Automatska kontrola svjetla 3 142.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 150.
Stražnje svjetlo za maglu r svijetli žuto.Uključeno je stražnje svjetlo za maglu
3 150.
Niska razine tekućine za
pranje
G svijetli žuto.
Razine tekućine za pranje je niska.
Tekućina za pranje 3 233.
Tempomat m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan.
Tempomat 3 184.
Prilagodljivi tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.

118Instrumenti i kontrole
Svijetli zeleno
Prilagodljivi tempomat je aktivan.
Prilagodljivi tempomat 3 187.
Otkriveno je vozilo ispred
sustava A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Prilagodljivi tempomat 3 187,
Upozorenje na sudar sprijeda 3 194.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se
nalazi na sklopu instrumenata između
brzinomjera i mjerača broja okretaja.
Dostupan je kao zaslon srednje
razine, zaslon visoke razine ili zaslon kombinirane visoke razine opreme.Na zaslonu srednje klase opreme se
prikazuje:
■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ neka kontrolna svjetla
■ informacije o vozilu
■ informacije o putu/gorivu
■ poruke vozila su prikazane kao kodni brojevi 3 125.
