OPEL ZAFIRA C 2014 Priručnik za vlasnika (in Croatian)

Spremište89

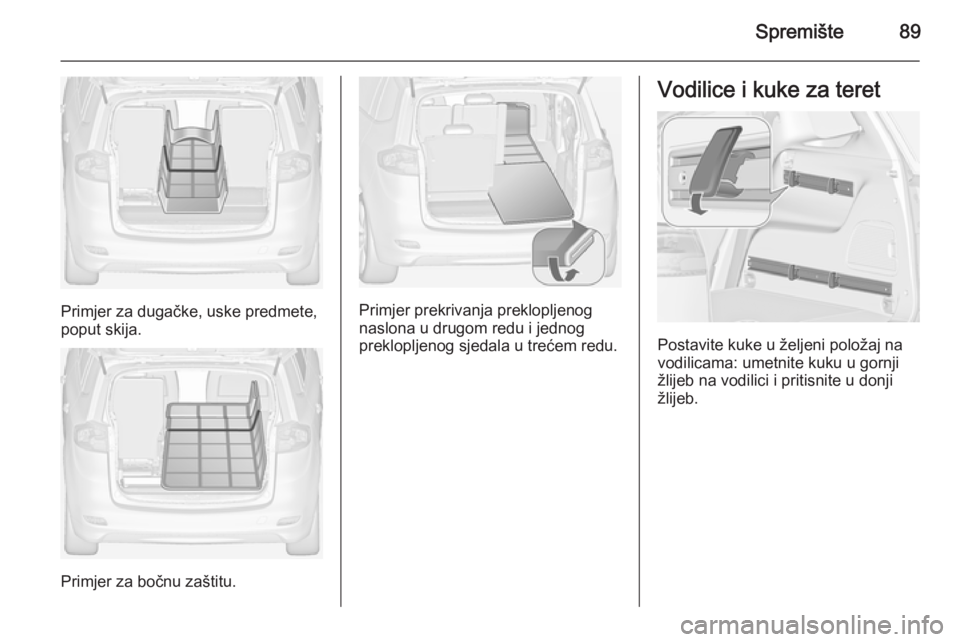

Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.

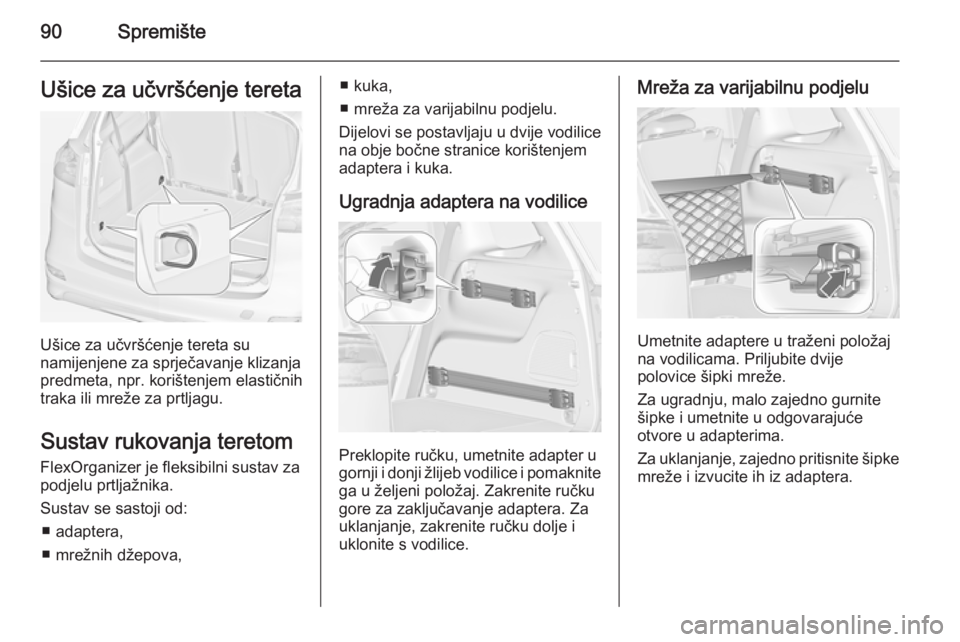

90SpremišteUšice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika.
Sustav se sastoji od: ■ adaptera,
■ mrežnih džepova,
■ kuka,
■ mreža za varijabilnu podjelu.
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.

Spremište91

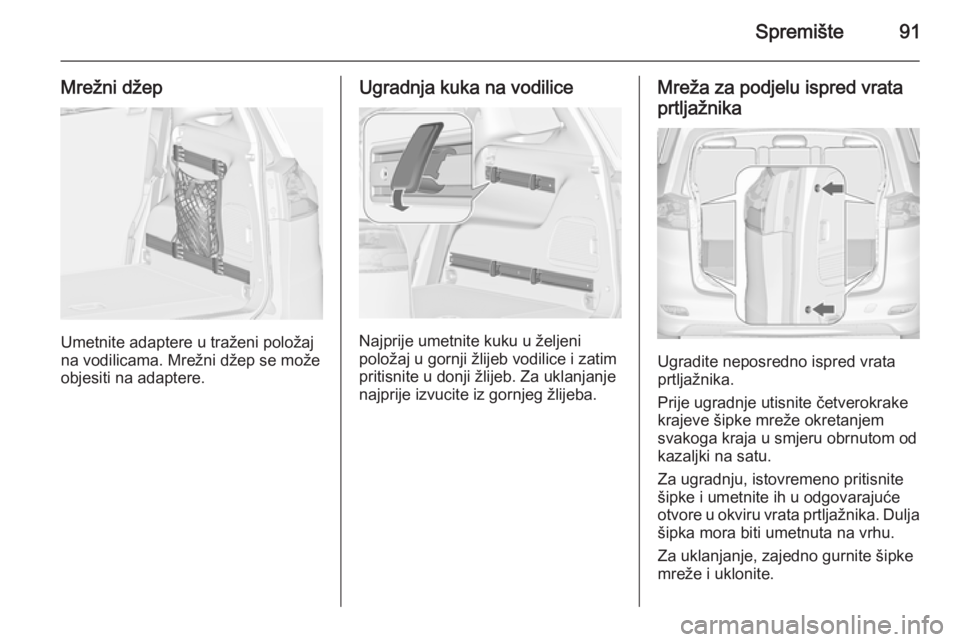

Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Mreža za podjelu ispred vrata
prtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.

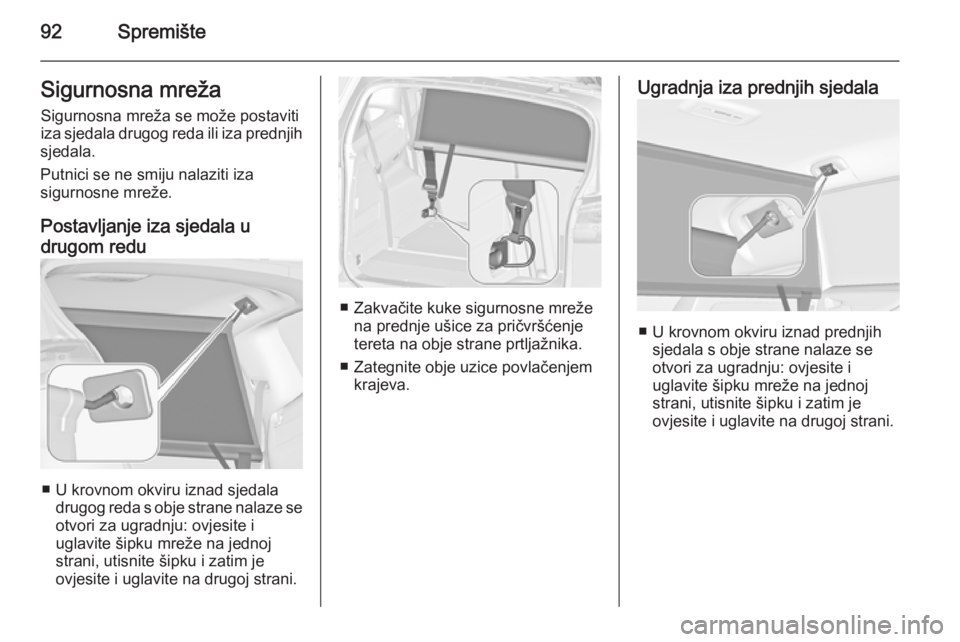

92SpremišteSigurnosna mrežaSigurnosna mreža se može postaviti
iza sjedala drugog reda ili iza prednjih
sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Postavljanje iza sjedala u drugom redu
■ U krovnom okviru iznad sjedala drugog reda s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj strani.
■ Zakvačite kuke sigurnosne mreže na prednje ušice za pričvršćenje
tereta na obje strane prtljažnika.
■ Zategnite obje uzice povlačenjem krajeva.
Ugradnja iza prednjih sjedala
■ U krovnom okviru iznad prednjihsjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj strani.

Spremište93

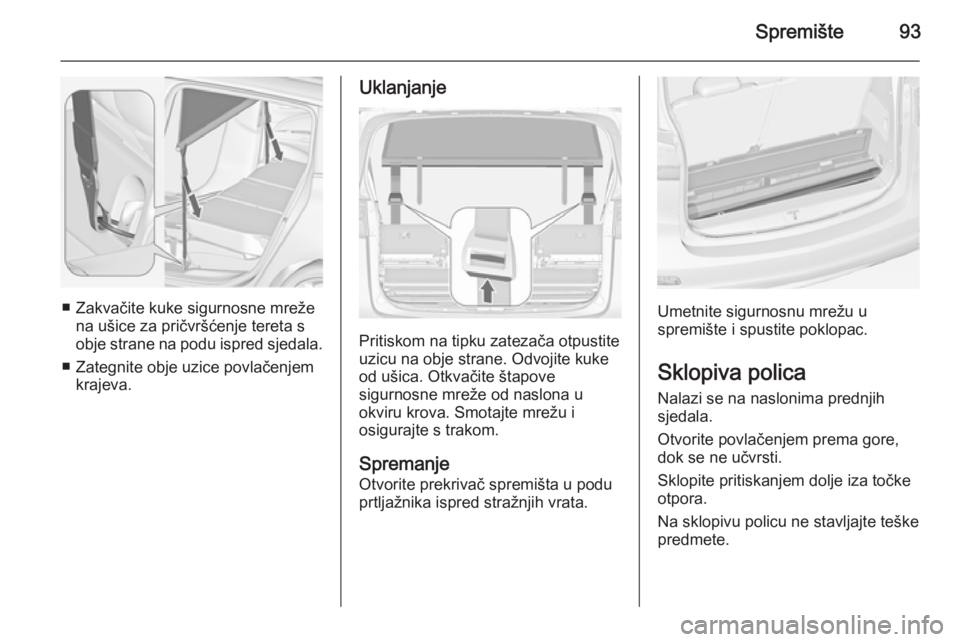

■ Zakvačite kuke sigurnosne mrežena ušice za pričvršćenje tereta s
obje strane na podu ispred sjedala.
■ Zategnite obje uzice povlačenjem krajeva.
Uklanjanje
Pritiskom na tipku zatezača otpustite
uzicu na obje strane. Odvojite kuke
od ušica. Otkvačite štapove
sigurnosne mreže od naslona u
okviru krova. Smotajte mrežu i
osigurajte s trakom.
Spremanje Otvorite prekrivač spremišta u podu
prtljažnika ispred stražnjih vrata.
Umetnite sigurnosnu mrežu u
spremište i spustite poklopac.
Sklopiva polica Nalazi se na naslonima prednjih
sjedala.
Otvorite povlačenjem prema gore,
dok se ne učvrsti.
Sklopite pritiskanjem dolje iza točke
otpora.
Na sklopivu policu ne stavljajte teške
predmete.

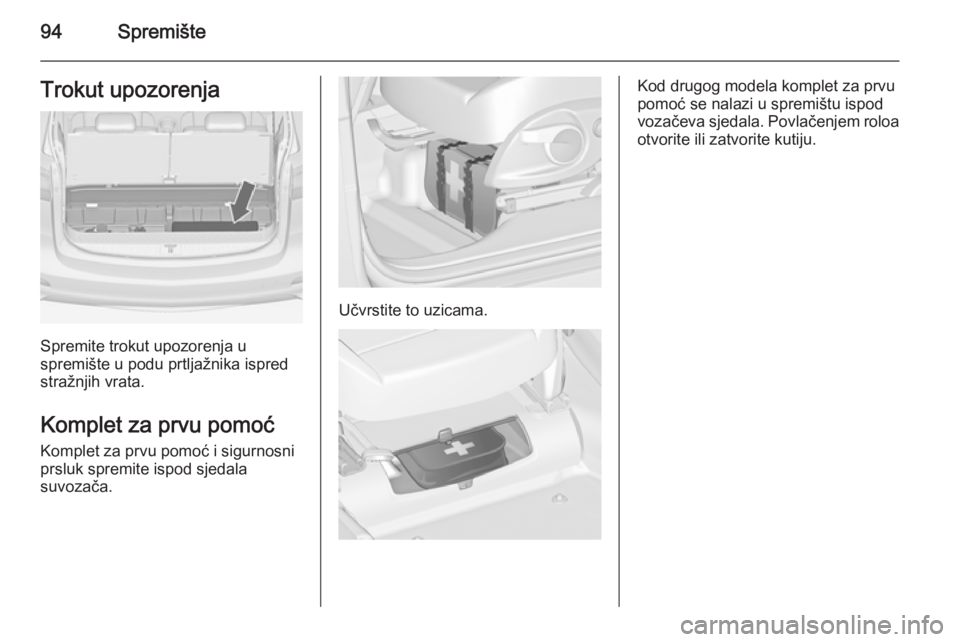

94SpremišteTrokut upozorenja
Spremite trokut upozorenja u
spremište u podu prtljažnika ispred stražnjih vrata.
Komplet za prvu pomoć
Komplet za prvu pomoć i sigurnosni
prsluk spremite ispod sjedala
suvozača.
Učvrstite to uzicama.
Kod drugog modela komplet za prvu
pomoć se nalazi u spremištu ispod
vozačeva sjedala. Povlačenjem roloa otvorite ili zatvorite kutiju.

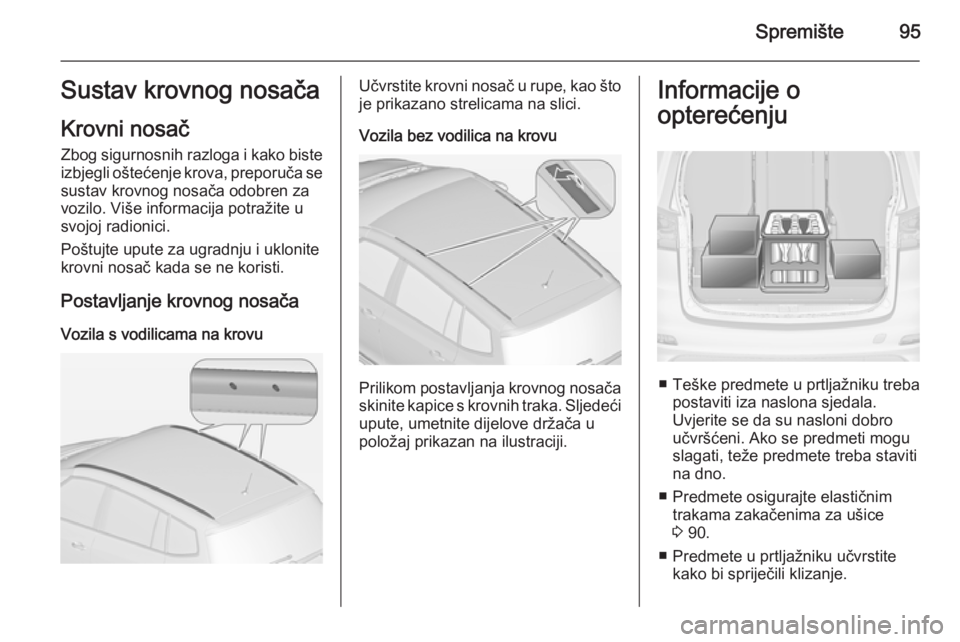

Spremište95Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Postavljanje krovnog nosača
Vozila s vodilicama na krovuUčvrstite krovni nosač u rupe, kao što je prikazano strelicama na slici.
Vozila bez vodilica na krovu
Prilikom postavljanja krovnog nosača skinite kapice s krovnih traka. Sljedećiupute, umetnite dijelove držača u
položaj prikazan na ilustraciji.
Informacije o
opterećenju
■ Teške predmete u prtljažniku treba postaviti iza naslona sjedala.
Uvjerite se da su nasloni dobro
učvršćeni. Ako se predmeti mogu
slagati, teže predmete treba staviti
na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 90.
■ Predmete u prtljažniku učvrstite kako bi spriječili klizanje.

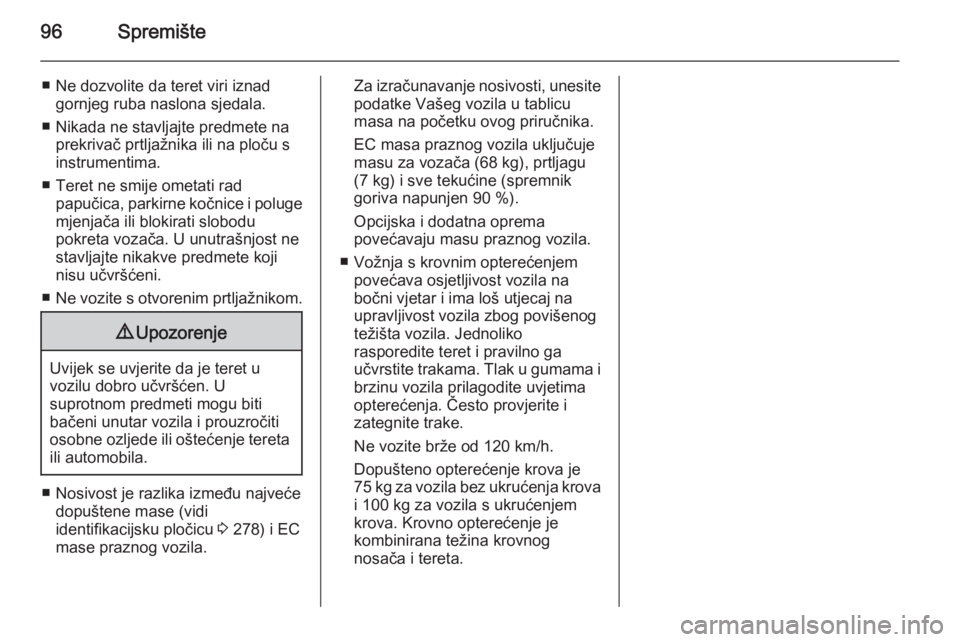

96Spremište
■ Ne dozvolite da teret viri iznadgornjeg ruba naslona sjedala.
■ Nikada ne stavljajte predmete na prekrivač prtljažnika ili na ploču s
instrumentima.
■ Teret ne smije ometati rad papučica, parkirne kočnice i poluge
mjenjača ili blokirati slobodu
pokreta vozača. U unutrašnjost ne
stavljajte nikakve predmete koji
nisu učvršćeni.
■ Ne vozite s otvorenim prtljažnikom.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
■ Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 278) i EC
mase praznog vozila.
Za izračunavanje nosivosti, unesite podatke Vašeg vozila u tablicumasa na početku ovog priručnika.
EC masa praznog vozila uključuje
masu za vozača (68 kg), prtljagu
(7 kg) i sve tekućine (spremnik
goriva napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog vozila.
■ Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog povišenog
težišta vozila. Jednoliko
rasporedite teret i pravilno ga
učvrstite trakama. Tlak u gumama i brzinu vozila prilagodite uvjetima
opterećenja. Često provjerite i
zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova je
75 kg za vozila bez ukrućenja krova
i 100 kg za vozila s ukrućenjem
krova. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

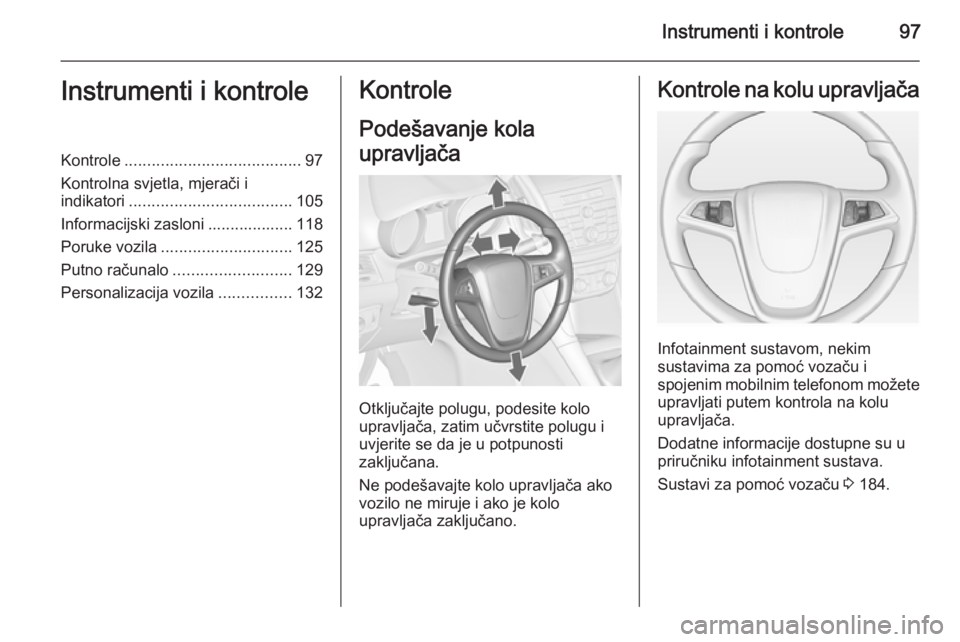

Instrumenti i kontrole97Instrumenti i kontroleKontrole....................................... 97
Kontrolna svjetla, mjerači i indikatori .................................... 105
Informacijski zasloni ................... 118
Poruke vozila ............................. 125
Putno računalo .......................... 129
Personalizacija vozila ................132Kontrole
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 184.

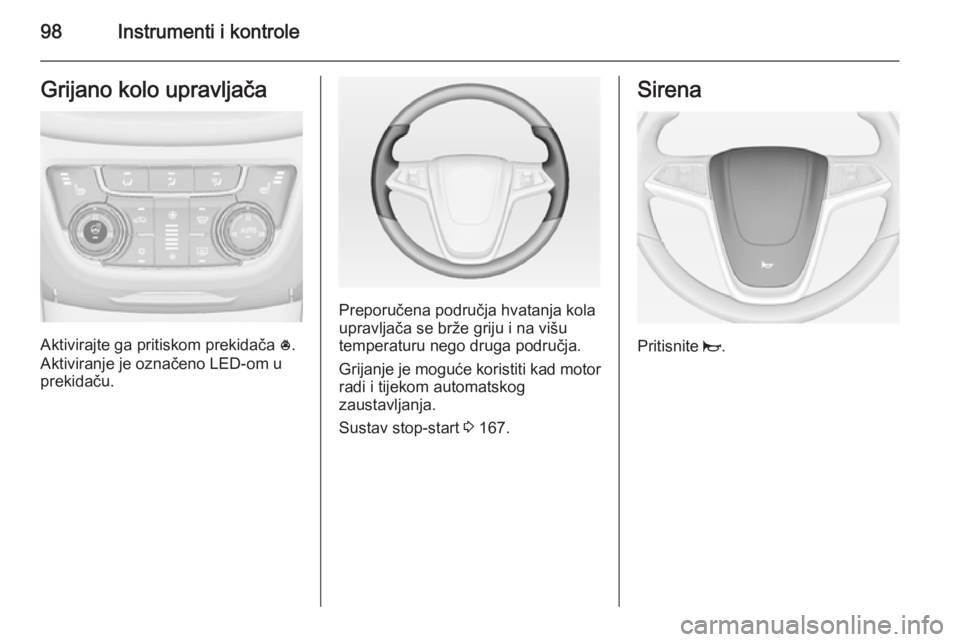

98Instrumenti i kontroleGrijano kolo upravljača
Aktivirajte ga pritiskom prekidača *.
Aktiviranje je označeno LED-om u
prekidaču.
Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 167.
Sirena
Pritisnite j.
