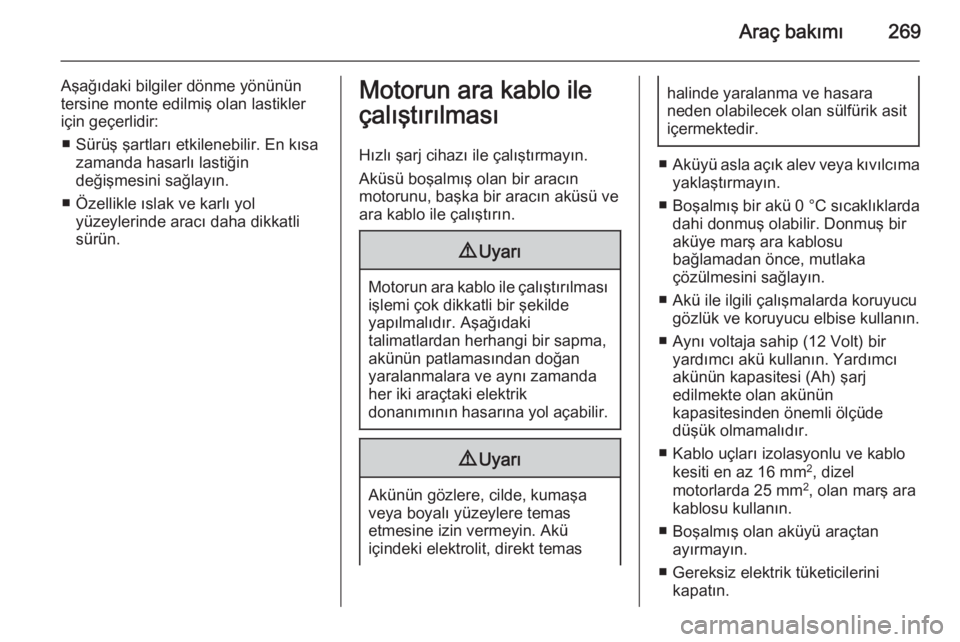

Araç bakımı269
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatlisürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
■ Aküyü asla açık alev veya kıvılcıma
yaklaştırmayın.
■ Boşalmış bir akü 0 °C sıcaklıklarda
dahi donmuş olabilir. Donmuş bir
aküye marş ara kablosu
bağlamadan önce, mutlaka
çözülmesini sağlayın.
■ Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş ara
kablosu kullanın.
■ Boşalmış olan aküyü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.

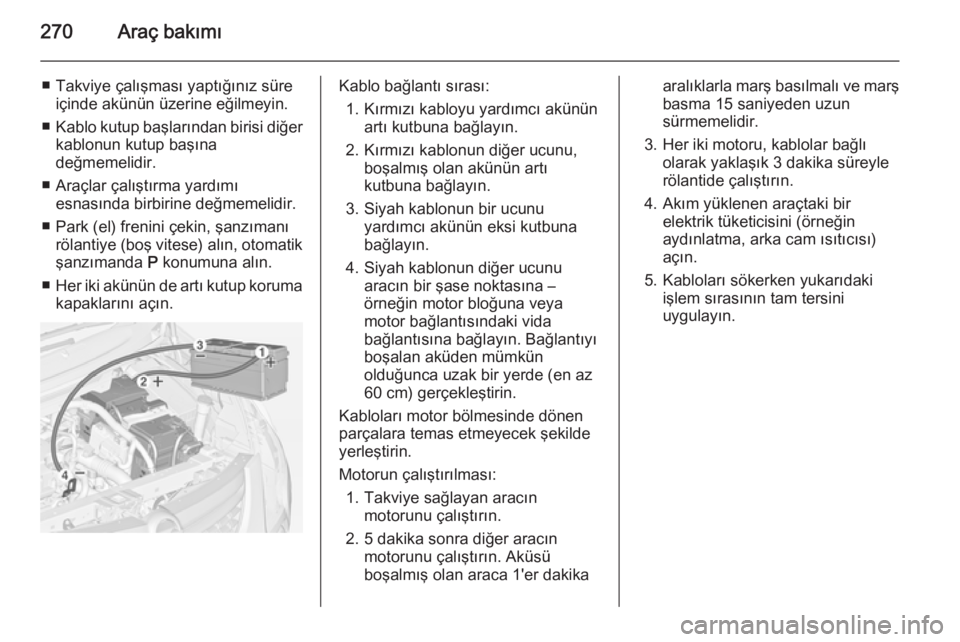

270Araç bakımı
■ Takviye çalışması yaptığınız süreiçinde akünün üzerine eğilmeyin.
■ Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ Park (el) frenini çekin, şanzımanı rölantiye (boş vitese) alın, otomatik
şanzımanda P konumuna alın.
■ Her iki akünün de artı kutup koruma
kapaklarını açın.Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca 1'er dakikaaralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun
sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle
rölantide çalıştırın.
4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.

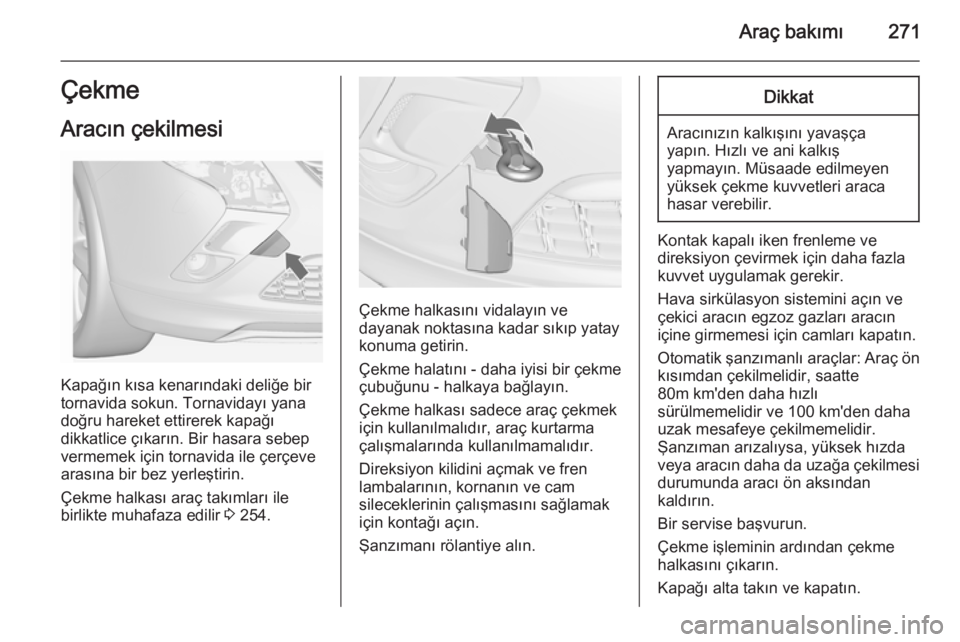

Araç bakımı271ÇekmeAracın çekilmesi
Kapağın kısa kenarındaki deliğe bir
tornavida sokun. Tornavidayı yana
doğru hareket ettirerek kapağı
dikkatlice çıkarın. Bir hasara sebep
vermemek için tornavida ile çerçeve
arasına bir bez yerleştirin.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 254.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Şanzımanı rölantiye alın.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Otomatik şanzımanlı araçlar: Araç ön kısımdan çekilmelidir, saatte
80m km'den daha hızlı
sürülmemelidir ve 100 km'den daha uzak mesafeye çekilmemelidir.
Şanzıman arızalıysa, yüksek hızda
veya aracın daha da uzağa çekilmesi
durumunda aracı ön aksından
kaldırın.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı alta takın ve kapatın.

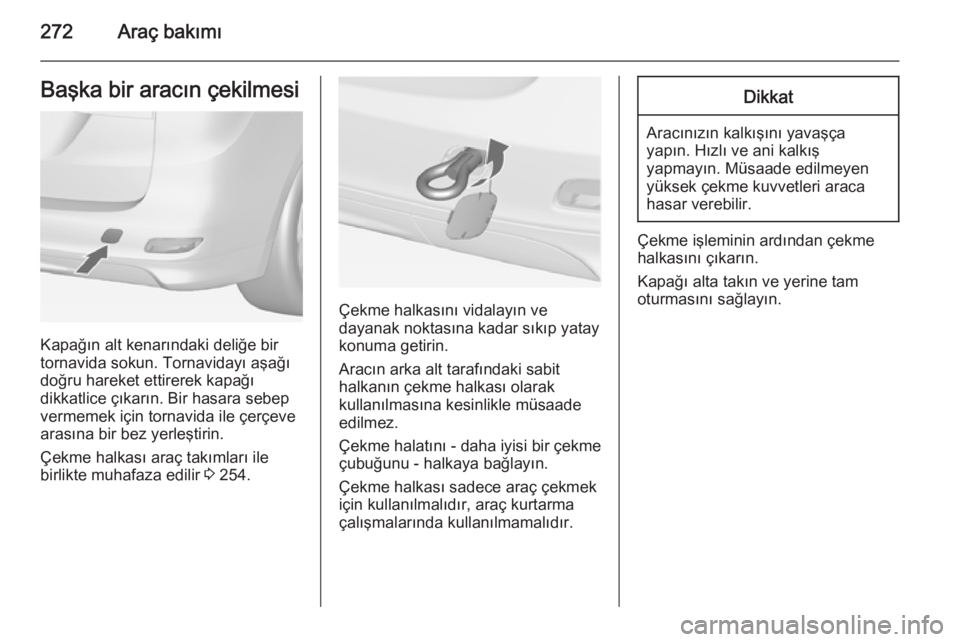

272Araç bakımıBaşka bir aracın çekilmesi
Kapağın alt kenarındaki deliğe bir
tornavida sokun. Tornavidayı aşağı
doğru hareket ettirerek kapağı
dikkatlice çıkarın. Bir hasara sebep
vermemek için tornavida ile çerçeve
arasına bir bez yerleştirin.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 254.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade
edilmez.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı alta takın ve yerine tam
oturmasını sağlayın.

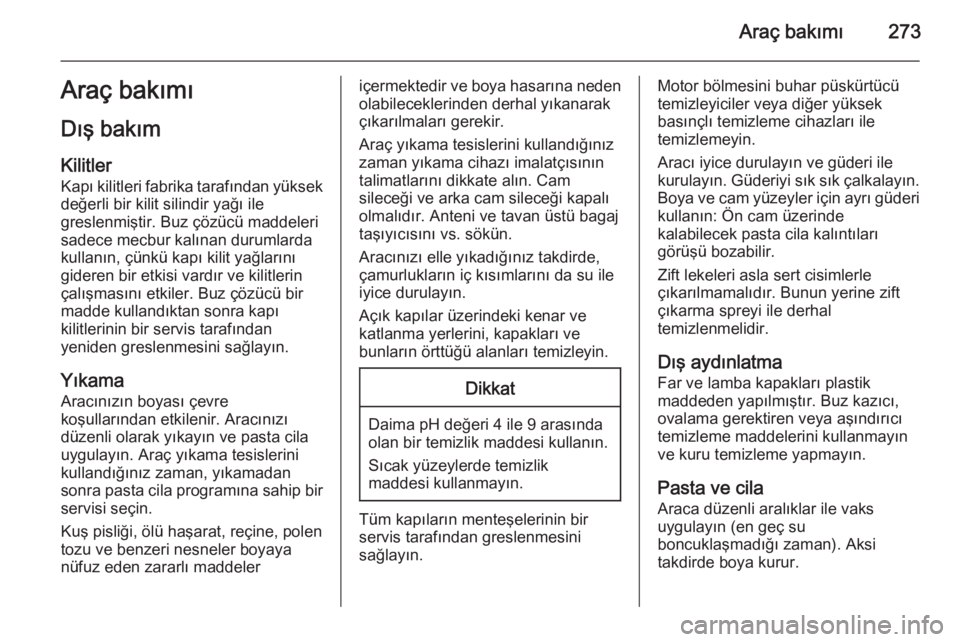

Araç bakımı273Araç bakımı
Dış bakım Kilitler Kapı kilitleri fabrika tarafından yüksek
değerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda
kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerinçalışmasını etkiler. Buz çözücü birmadde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama
Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini
kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeleriçermektedir ve boya hasarına neden
olabileceklerinden derhal yıkanarak
çıkarılmaları gerekir.
Araç yıkama tesislerini kullandığınız zaman yıkama cihazı imalatçısının
talimatlarını dikkate alın. Cam
sileceği ve arka cam sileceği kapalı
olmalıdır. Anteni ve tavan üstü bagaj
taşıyıcısını vs. sökün.
Aracınızı elle yıkadığınız takdirde,
çamurlukların iç kısımlarını da su ile
iyice durulayın.
Açık kapılar üzerindeki kenar ve
katlanma yerlerini, kapakları ve
bunların örttüğü alanları temizleyin.Dikkat
Daima pH değeri 4 ile 9 arasında
olan bir temizlik maddesi kullanın.
Sıcak yüzeylerde temizlik
maddesi kullanmayın.
Tüm kapıların menteşelerinin bir
servis tarafından greslenmesini
sağlayın.
Motor bölmesini buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Aracı iyice durulayın ve güderi ile
kurulayın. Güderiyi sık sık çalkalayın. Boya ve cam yüzeyler için ayrı güderi
kullanın: Ön cam üzerinde
kalabilecek pasta cila kalıntıları
görüşü bozabilir.
Zift lekeleri asla sert cisimlerle
çıkarılmamalıdır. Bunun yerine zift
çıkarma spreyi ile derhal
temizlenmelidir.
Dış aydınlatma Far ve lamba kapakları plastik
maddeden yapılmıştır. Buz kazıcı,
ovalama gerektiren veya aşındırıcı
temizleme maddelerini kullanmayın
ve kuru temizleme yapmayın.
Pasta ve cila
Araca düzenli aralıklar ile vaks
uygulayın (en geç su
boncuklaşmadığı zaman). Aksi
takdirde boya kurur.

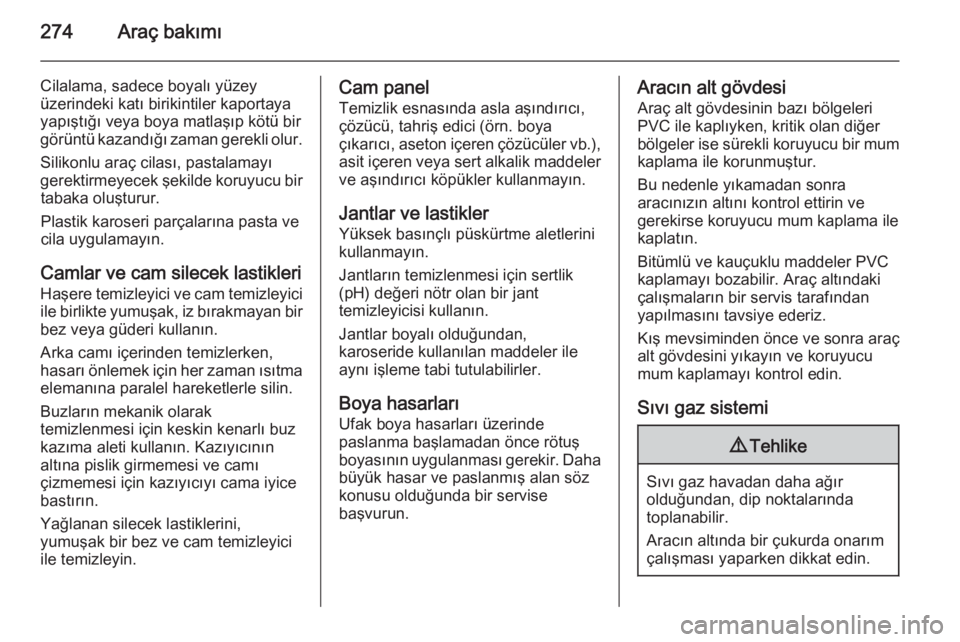

274Araç bakımı
Cilalama, sadece boyalı yüzey
üzerindeki katı birikintiler kaportaya
yapıştığı veya boya matlaşıp kötü bir
görüntü kazandığı zaman gerekli olur.
Silikonlu araç cilası, pastalamayı
gerektirmeyecek şekilde koruyucu bir tabaka oluşturur.
Plastik karoseri parçalarına pasta ve
cila uygulamayın.
Camlar ve cam silecek lastikleri Haşere temizleyici ve cam temizleyiciile birlikte yumuşak, iz bırakmayan bir bez veya güderi kullanın.
Arka camı içerinden temizlerken,
hasarı önlemek için her zaman ısıtma
elemanına paralel hareketlerle silin.
Buzların mekanik olarak
temizlenmesi için keskin kenarlı buz
kazıma aleti kullanın. Kazıyıcının
altına pislik girmemesi ve camı
çizmemesi için kazıyıcıyı cama iyice
bastırın.
Yağlanan silecek lastiklerini,
yumuşak bir bez ve cam temizleyici
ile temizleyin.Cam panel
Temizlik esnasında asla aşındırıcı,
çözücü, tahriş edici (örn. boya
çıkarıcı, aseton içeren çözücüler vb.),
asit içeren veya sert alkalik maddeler
ve aşındırıcı köpükler kullanmayın.
Jantlar ve lastikler Yüksek basınçlı püskürtme aletlerini
kullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant
temizleyicisi kullanın.
Jantlar boyalı olduğundan,
karoseride kullanılan maddeler ile
aynı işleme tabi tutulabilirler.
Boya hasarları Ufak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir. Daha
büyük hasar ve paslanmış alan söz
konusu olduğunda bir servise
başvurun.Aracın alt gövdesi
Araç alt gövdesinin bazı bölgeleri
PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum kaplama ile korunmuştur.
Bu nedenle yıkamadan sonra
aracınızın altını kontrol ettirin ve
gerekirse koruyucu mum kaplama ile
kaplatın.
Bitümlü ve kauçuklu maddeler PVC
kaplamayı bozabilir. Araç altındaki
çalışmaların bir servis tarafından
yapılmasını tavsiye ederiz.
Kış mevsiminden önce ve sonra araç
alt gövdesini yıkayın ve koruyucu
mum kaplamayı kontrol edin.
Sıvı gaz sistemi9 Tehlike
Sıvı gaz havadan daha ağır
olduğundan, dip noktalarında
toplanabilir.
Aracın altında bir çukurda onarım
çalışması yaparken dikkat edin.

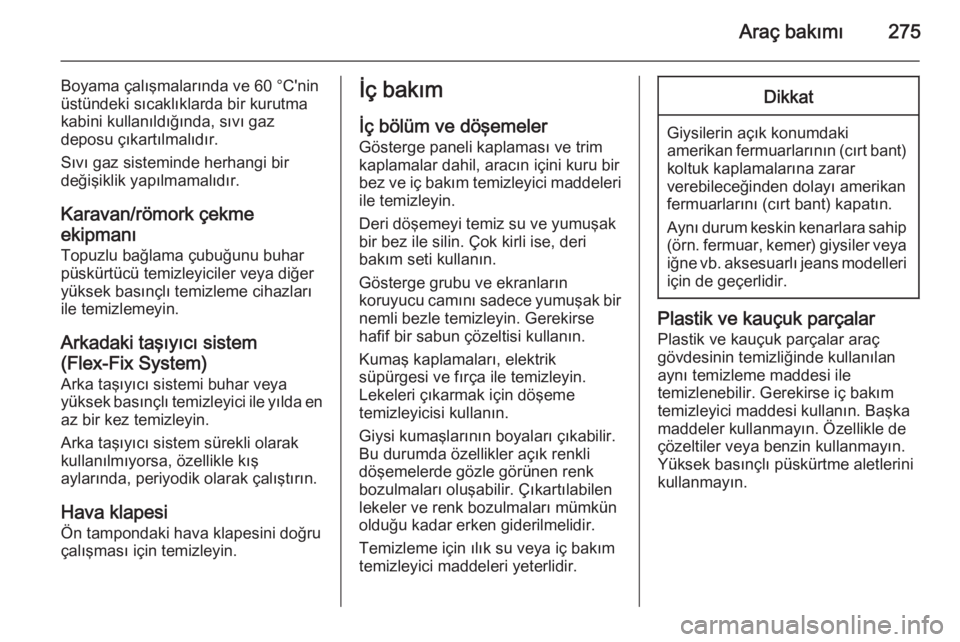

Araç bakımı275
Boyama çalışmalarında ve 60 °C'nin
üstündeki sıcaklıklarda bir kurutma kabini kullanıldığında, sıvı gaz
deposu çıkartılmalıdır.
Sıvı gaz sisteminde herhangi bir
değişiklik yapılmamalıdır.
Karavan/römork çekme
ekipmanı
Topuzlu bağlama çubuğunu buhar
püskürtücü temizleyiciler veya diğer
yüksek basınçlı temizleme cihazları
ile temizlemeyin.
Arkadaki taşıyıcı sistem(Flex-Fix System)
Arka taşıyıcı sistemi buhar veya
yüksek basınçlı temizleyici ile yılda en az bir kez temizleyin.
Arka taşıyıcı sistem sürekli olarak
kullanılmıyorsa, özellikle kış
aylarında, periyodik olarak çalıştırın.
Hava klapesi
Ön tampondaki hava klapesini doğru çalışması için temizleyin.İç bakım
İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim kaplamalar dahil, aracın içini kuru bir
bez ve iç bakım temizleyici maddeleri ile temizleyin.
Deri döşemeyi temiz su ve yumuşak
bir bez ile silin. Çok kirli ise, deri
bakım seti kullanın.
Gösterge grubu ve ekranların
koruyucu camını sadece yumuşak bir
nemli bezle temizleyin. Gerekirse
hafif bir sabun çözeltisi kullanın.
Kumaş kaplamaları, elektrik
süpürgesi ve fırça ile temizleyin.
Lekeleri çıkarmak için döşeme
temizleyicisi kullanın.
Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikler açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen
lekeler ve renk bozulmaları mümkün
olduğu kadar erken giderilmelidir.
Temizleme için ılık su veya iç bakım
temizleyici maddeleri yeterlidir.Dikkat
Giysilerin açık konumdaki
amerikan fermuarlarının (cırt bant) koltuk kaplamalarına zarar
verebileceğinden dolayı amerikan
fermuarlarını (cırt bant) kapatın.
Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya
iğne vb. aksesuarlı jeans modelleri
için de geçerlidir.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile
temizlenebilir. Gerekirse iç bakım
temizleyici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletlerini kullanmayın.

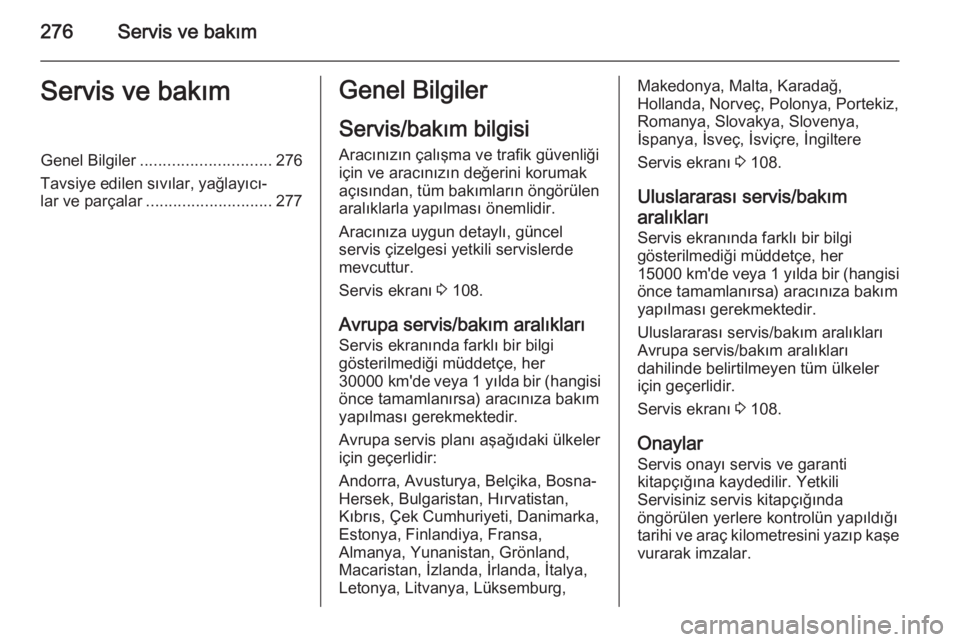

276Servis ve bakımServis ve bakımGenel Bilgiler............................. 276
Tavsiye edilen sıvılar, yağlayıcı‐ lar ve parçalar ............................ 277Genel Bilgiler
Servis/bakım bilgisi Aracınızın çalışma ve trafik güvenliği
için ve aracınızın değerini korumak
açısından, tüm bakımların öngörülen
aralıklarla yapılması önemlidir.
Aracınıza uygun detaylı, güncel
servis çizelgesi yetkili servislerde
mevcuttur.
Servis ekranı 3 108.
Avrupa servis/bakım aralıkları Servis ekranında farklı bir bilgi
gösterilmediği müddetçe, her
30000 km'de veya 1 yılda bir (hangisi
önce tamamlanırsa) aracınıza bakım
yapılması gerekmektedir.
Avrupa servis planı aşağıdaki ülkeler
için geçerlidir:
Andorra, Avusturya, Belçika, Bosna-
Hersek, Bulgaristan, Hırvatistan,
Kıbrıs, Çek Cumhuriyeti, Danimarka,
Estonya, Finlandiya, Fransa,
Almanya, Yunanistan, Grönland,
Macaristan, İzlanda, İrlanda, İtalya,
Letonya, Litvanya, Lüksemburg,Makedonya, Malta, Karadağ,
Hollanda, Norveç, Polonya, Portekiz,
Romanya, Slovakya, Slovenya,
İspanya, İsveç, İsviçre, İngiltere
Servis ekranı 3 108.
Uluslararası servis/bakım
aralıkları
Servis ekranında farklı bir bilgi
gösterilmediği müddetçe, her
15000 km'de veya 1 yılda bir (hangisi
önce tamamlanırsa) aracınıza bakım
yapılması gerekmektedir.
Uluslararası servis/bakım aralıkları
Avrupa servis/bakım aralıkları
dahilinde belirtilmeyen tüm ülkeler
için geçerlidir.
Servis ekranı 3 108.
Onaylar
Servis onayı servis ve garanti
kitapçığına kaydedilir. Yetkili
Servisiniz servis kitapçığında
öngörülen yerlere kontrolün yapıldığı
tarihi ve araç kilometresini yazıp kaşe vurarak imzalar.

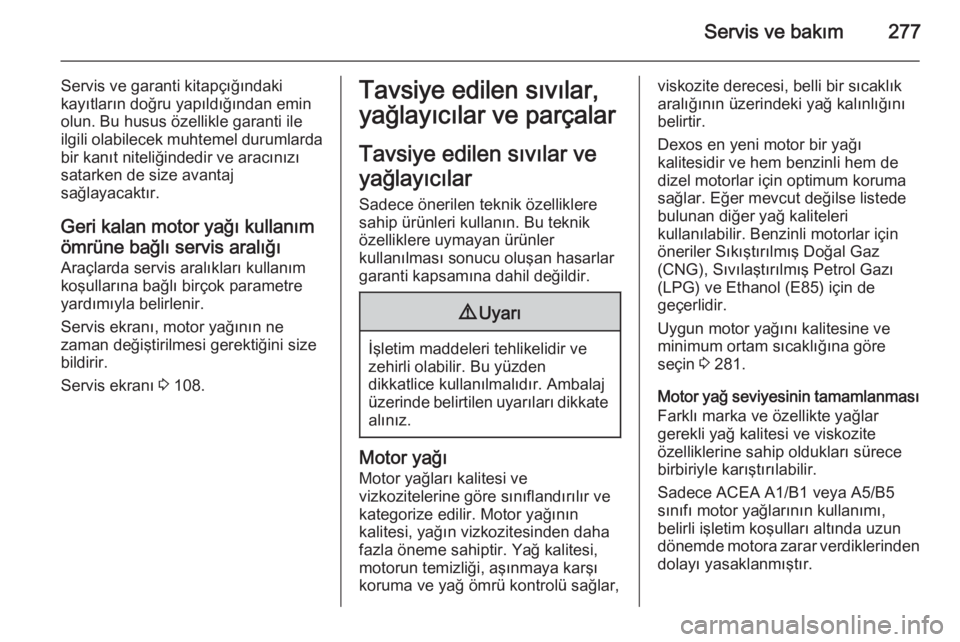

Servis ve bakım277
Servis ve garanti kitapçığındaki
kayıtların doğru yapıldığından emin
olun. Bu husus özellikle garanti ile
ilgili olabilecek muhtemel durumlarda bir kanıt niteliğindedir ve aracınızı
satarken de size avantaj
sağlayacaktır.
Geri kalan motor yağı kullanım ömrüne bağlı servis aralığı
Araçlarda servis aralıkları kullanım
koşullarına bağlı birçok parametre
yardımıyla belirlenir.
Servis ekranı, motor yağının ne
zaman değiştirilmesi gerektiğini size
bildirir.
Servis ekranı 3 108.Tavsiye edilen sıvılar,
yağlayıcılar ve parçalar
Tavsiye edilen sıvılar ve
yağlayıcılar Sadece önerilen teknik özelliklere
sahip ürünleri kullanın. Bu teknik
özelliklere uymayan ürünler
kullanılması sonucu oluşan hasarlar
garanti kapsamına dahil değildir.9 Uyarı
İşletim maddeleri tehlikelidir ve
zehirli olabilir. Bu yüzden
dikkatlice kullanılmalıdır. Ambalaj
üzerinde belirtilen uyarıları dikkate alınız.
Motor yağı
Motor yağları kalitesi ve
vizkozitelerine göre sınıflandırılır ve
kategorize edilir. Motor yağının
kalitesi, yağın vizkozitesinden daha
fazla öneme sahiptir. Yağ kalitesi,
motorun temizliği, aşınmaya karşı
koruma ve yağ ömrü kontrolü sağlar,
viskozite derecesi, belli bir sıcaklık
aralığının üzerindeki yağ kalınlığını
belirtir.
Dexos en yeni motor bir yağı
kalitesidir ve hem benzinli hem de
dizel motorlar için optimum koruma
sağlar. Eğer mevcut değilse listede
bulunan diğer yağ kaliteleri
kullanılabilir. Benzinli motorlar için
öneriler Sıkıştırılmış Doğal Gaz
(CNG), Sıvılaştırılmış Petrol Gazı
(LPG) ve Ethanol (E85) için de
geçerlidir.
Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 281.
Motor yağ seviyesinin tamamlanması Farklı marka ve özellikte yağlar
gerekli yağ kalitesi ve viskozite
özelliklerine sahip oldukları sürece
birbiriyle karıştırılabilir.
Sadece ACEA A1/B1 veya A5/B5
sınıfı motor yağlarının kullanımı,
belirli işletim koşulları altında uzun
dönemde motora zarar verdiklerinden dolayı yasaklanmıştır.

278Servis ve bakım
Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 281.
İlave motor yağı katkı maddeleri
İlave motor yağı katkı maddelerinin
kullanılması hasarlara ve garanti
hakkının silinmesine yol açabilir.
Motor yağı viskozite dereceleri
SAE viskozitesi yağın kalınlığı ile ilgili bilgi verir.
Çok nitelikli yağlar iki sayı ile belirtilir, ör. SAE 5W-30. Birinci rakamdan
sonra bir W gelir (düşük sıcaklık
viskozitesini belirtir) ve ikinci rakam
da yüksek sıcaklıktaki viskoziteyi
gösterir.
Bulunduğunuz bölgenin minimum
çevre sıcaklığına göre uygun olan
viskozite derecesini seçin 3 281.
Önerilen tüm viskozite dereceleri
yüksek ortam sıcaklıkları için
uygundur.
Soğutma suyu ve antifriz
Sadece silikat içermeyen uzun
ömürlü soğutma suyu (LLC) kullanın.Sisteme fabrikada yaklaşık -28 °C'ye
kadar mükemmel korozyon önleme
ve donma koruması özelliklerine
sahip soğutma suyu doldurulmuştur.
Çok düşük sıcaklıkların oluştuğu
kuzey ülkelerinde fabrikada
doldurulan antifriz yaklaşık -37 °C'ye
kadar koruma sağlar. Bu
konsantrasyon tüm yıl boyunca sabit
olmalıdır. Ek korozyon koruması veya hafif kaçakların önlenmesi için
kullanılan ilave soğutma sıvısı
katkıları fonksiyon bozukluklarına
sebep olabilir. Bu tür ilave soğutma
sıvısı katkılarının kullanılması
nedeniyle oluşan zararlardan dolayı
hiçbir sorumluluk kabul
edilmemektedir.
Fren ve debriyaj hidroliği sıvısı Sadece araç için onaylanmış, yüksekperformanslı fren hidroliği kullanın, bir
yetkili servise danışın.
Fren hidroliği zamanla atmosferden
nem emdiğinden dolayı fren etkisi
düşebilir. Bundan dolayı güvenliğiniz
için, öngörülen servis aralıklarında
fren hidrolik sıvısı değiştirilmelidir.Fren hidroliğini sadece kapalı
kaplarda muhafaza edin (nem
emilimini önlemek için).
Fren hidroliği sıvısının kirlenmediğine
emin olun.
AdBlue Egzoz emisyonundaki azot oksitleri
azaltmak için sadece AdBlue kullanın
3 171.
