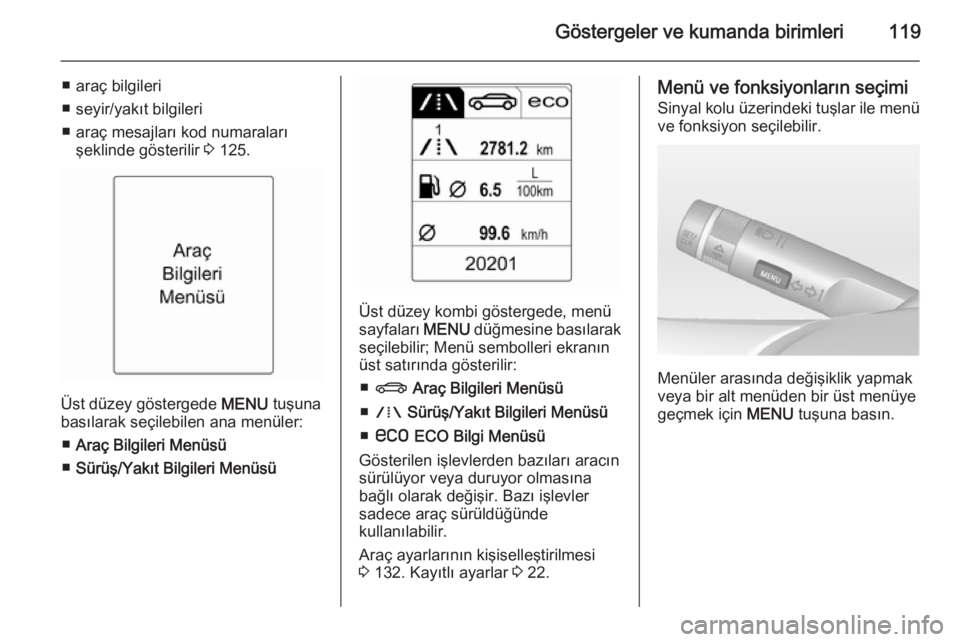

Göstergeler ve kumanda birimleri119
■ araç bilgileri
■ seyir/yakıt bilgileri
■ araç mesajları kod numaraları şeklinde gösterilir 3 125.
Üst düzey göstergede MENU tuşuna
basılarak seçilebilen ana menüler:
■ Araç Bilgileri Menüsü
■ Sürüş/Yakıt Bilgileri Menüsü
Üst düzey kombi göstergede, menü
sayfaları MENU düğmesine basılarak
seçilebilir; Menü sembolleri ekranın üst satırında gösterilir:
■ X Araç Bilgileri Menüsü
■ W Sürüş/Yakıt Bilgileri Menüsü
■ s ECO Bilgi Menüsü
Gösterilen işlevlerden bazıları aracın
sürülüyor veya duruyor olmasına
bağlı olarak değişir. Bazı işlevler
sadece araç sürüldüğünde
kullanılabilir.
Araç ayarlarının kişiselleştirilmesi 3 132. Kayıtlı ayarlar 3 22.
Menü ve fonksiyonların seçimi
Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.
Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.

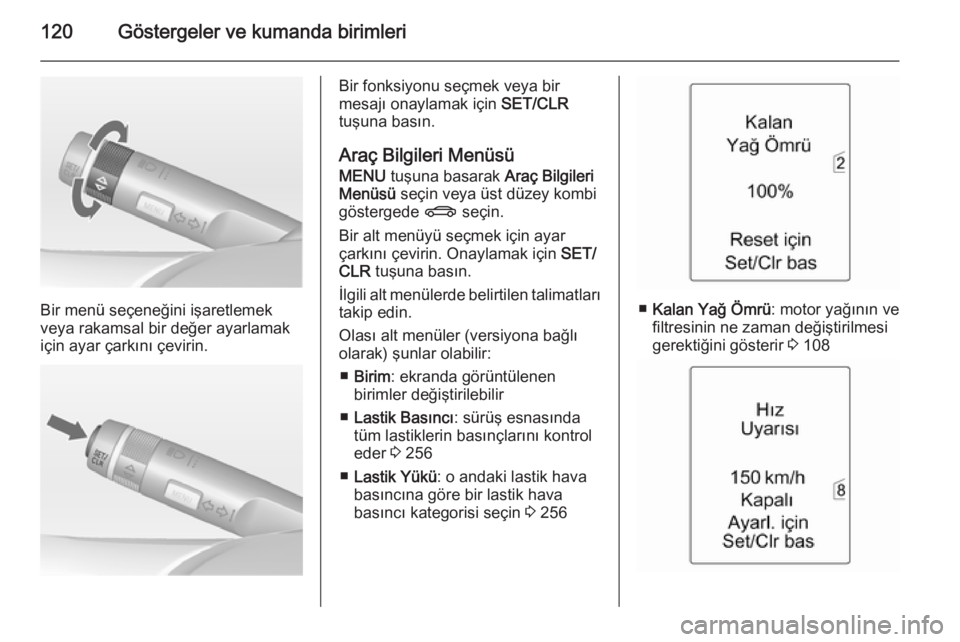

120Göstergeler ve kumanda birimleri
Bir menü seçeneğini işaretlemek
veya rakamsal bir değer ayarlamak
için ayar çarkını çevirin.
Bir fonksiyonu seçmek veya bir
mesajı onaylamak için SET/CLR
tuşuna basın.
Araç Bilgileri Menüsü
MENU tuşuna basarak Araç Bilgileri
Menüsü seçin veya üst düzey kombi
göstergede X seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için SET/
CLR tuşuna basın.
İlgili alt menülerde belirtilen talimatları takip edin.
Olası alt menüler (versiyona bağlı
olarak) şunlar olabilir:
■ Birim : ekranda görüntülenen
birimler değiştirilebilir
■ Lastik Basıncı : sürüş esnasında
tüm lastiklerin basınçlarını kontrol
eder 3 256
■ Lastik Yükü : o andaki lastik hava
basıncına göre bir lastik hava
basıncı kategorisi seçin 3 256
■ Kalan Yağ Ömrü : motor yağının ve
filtresinin ne zaman değiştirilmesi
gerektiğini gösterir 3 108

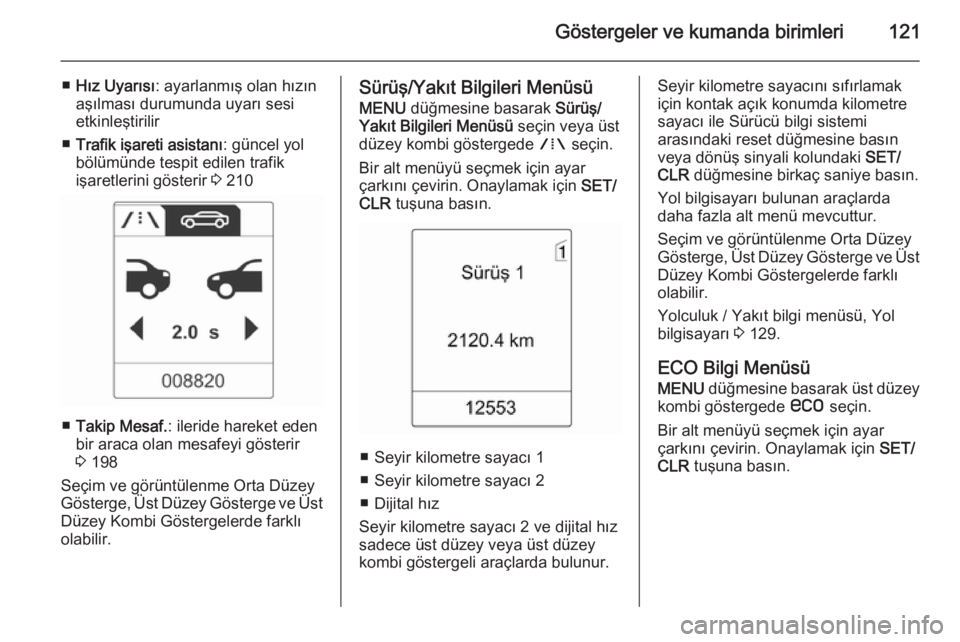

Göstergeler ve kumanda birimleri121
■Hız Uyarısı : ayarlanmış olan hızın
aşılması durumunda uyarı sesi
etkinleştirilir
■ Trafik işareti asistanı : güncel yol
bölümünde tespit edilen trafik
işaretlerini gösterir 3 210
■ Takip Mesaf. : ileride hareket eden
bir araca olan mesafeyi gösterir
3 198
Seçim ve görüntülenme Orta Düzey
Gösterge, Üst Düzey Gösterge ve Üst
Düzey Kombi Göstergelerde farklı
olabilir.
Sürüş/Yakıt Bilgileri Menüsü
MENU düğmesine basarak Sürüş/
Yakıt Bilgileri Menüsü seçin veya üst
düzey kombi göstergede W seçin.
Bir alt menüyü seçmek için ayar çarkını çevirin. Onaylamak için SET/
CLR tuşuna basın.
■ Seyir kilometre sayacı 1
■ Seyir kilometre sayacı 2
■ Dijital hız
Seyir kilometre sayacı 2 ve dijital hız
sadece üst düzey veya üst düzey
kombi göstergeli araçlarda bulunur.
Seyir kilometre sayacını sıfırlamak
için kontak açık konumda kilometre
sayacı ile Sürücü bilgi sistemi
arasındaki reset düğmesine basın
veya dönüş sinyali kolundaki SET/
CLR düğmesine birkaç saniye basın.
Yol bilgisayarı bulunan araçlarda
daha fazla alt menü mevcuttur.
Seçim ve görüntülenme Orta Düzey
Gösterge, Üst Düzey Gösterge ve Üst
Düzey Kombi Göstergelerde farklı
olabilir.
Yolculuk / Yakıt bilgi menüsü, Yol
bilgisayarı 3 129.
ECO Bilgi Menüsü MENU düğmesine basarak üst düzey
kombi göstergede s seçin.
Bir alt menüyü seçmek için ayar çarkını çevirin. Onaylamak için SET/
CLR tuşuna basın.

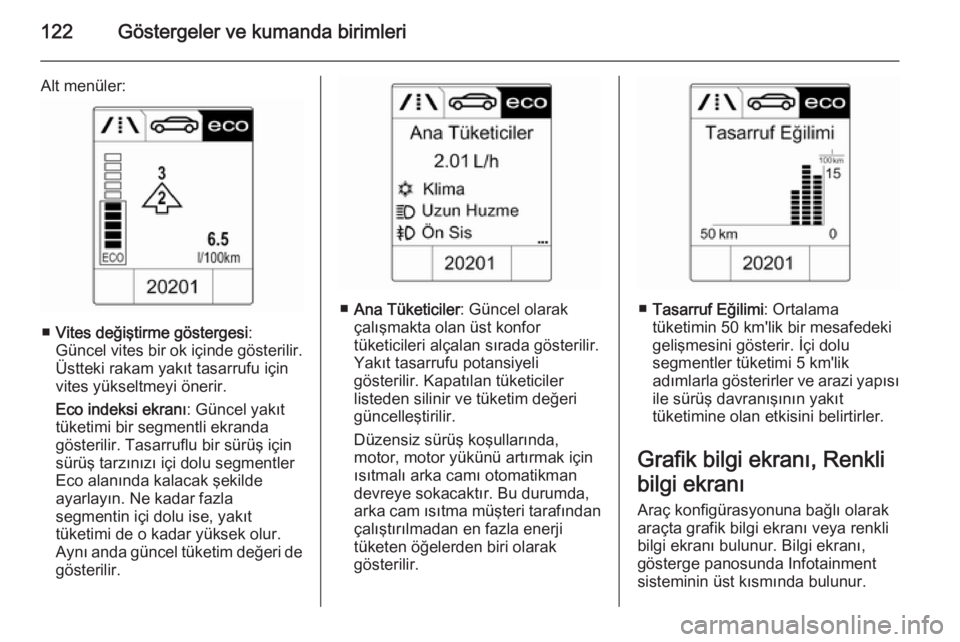

122Göstergeler ve kumanda birimleri
Alt menüler:
■Vites değiştirme göstergesi :
Güncel vites bir ok içinde gösterilir. Üstteki rakam yakıt tasarrufu için
vites yükseltmeyi önerir.
Eco indeksi ekranı : Güncel yakıt
tüketimi bir segmentli ekranda
gösterilir. Tasarruflu bir sürüş için
sürüş tarzınızı içi dolu segmentler Eco alanında kalacak şekilde
ayarlayın. Ne kadar fazla
segmentin içi dolu ise, yakıt
tüketimi de o kadar yüksek olur. Aynı anda güncel tüketim değeri de
gösterilir.
■ Ana Tüketiciler : Güncel olarak
çalışmakta olan üst konfor
tüketicileri alçalan sırada gösterilir.
Yakıt tasarrufu potansiyeli
gösterilir. Kapatılan tüketiciler
listeden silinir ve tüketim değeri
güncelleştirilir.
Düzensiz sürüş koşullarında,
motor, motor yükünü artırmak için
ısıtmalı arka camı otomatikman
devreye sokacaktır. Bu durumda,
arka cam ısıtma müşteri tarafından
çalıştırılmadan en fazla enerji
tüketen öğelerden biri olarak
gösterilir.■ Tasarruf Eğilimi : Ortalama
tüketimin 50 km'lik bir mesafedeki
gelişmesini gösterir. İçi dolu
segmentler tüketimi 5 km'lik
adımlarla gösterirler ve arazi yapısı ile sürüş davranışının yakıt
tüketimine olan etkisini belirtirler.
Grafik bilgi ekranı, Renkli
bilgi ekranı Araç konfigürasyonuna bağlı olarak
araçta grafik bilgi ekranı veya renkli
bilgi ekranı bulunur. Bilgi ekranı,
gösterge panosunda Infotainment
sisteminin üst kısmında bulunur.

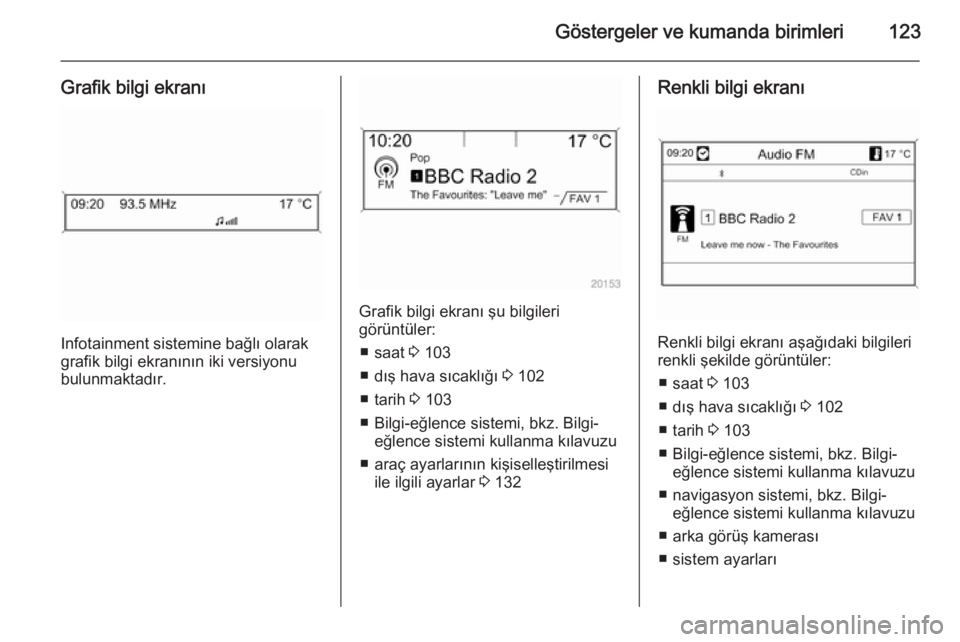

Göstergeler ve kumanda birimleri123
Grafik bilgi ekranı
Infotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonu
bulunmaktadır.
Grafik bilgi ekranı şu bilgileri
görüntüler:
■ saat 3 103
■ dış hava sıcaklığı 3 102
■ tarih 3 103
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 132
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
■ saat 3 103
■ dış hava sıcaklığı 3 102
■ tarih 3 103
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ navigasyon sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ arka görüş kamerası
■ sistem ayarları

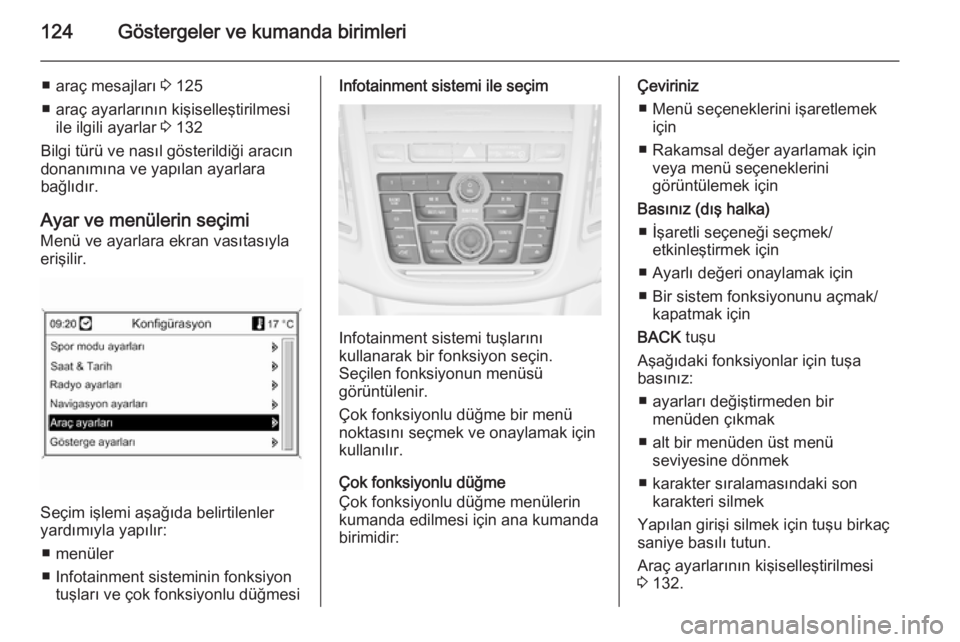

124Göstergeler ve kumanda birimleri
■ araç mesajları 3 125
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 132
Bilgi türü ve nasıl gösterildiği aracın donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi
Menü ve ayarlara ekran vasıtasıyla
erişilir.
Seçim işlemi aşağıda belirtilenler
yardımıyla yapılır:
■ menüler
■ Infotainment sisteminin fonksiyon tuşları ve çok fonksiyonlu düğmesi
Infotainment sistemi ile seçim
Infotainment sistemi tuşlarını
kullanarak bir fonksiyon seçin.
Seçilen fonksiyonun menüsü
görüntülenir.
Çok fonksiyonlu düğme bir menü
noktasını seçmek ve onaylamak için
kullanılır.
Çok fonksiyonlu düğme
Çok fonksiyonlu düğme menülerin
kumanda edilmesi için ana kumanda birimidir:
Çeviriniz
■ Menü seçeneklerini işaretlemek için
■ Rakamsal değer ayarlamak için veya menü seçeneklerini
görüntülemek için
Basınız (dış halka) ■ İşaretli seçeneği seçmek/ etkinleştirmek için
■ Ayarlı değeri onaylamak için
■ Bir sistem fonksiyonunu açmak/ kapatmak için
BACK tuşu
Aşağıdaki fonksiyonlar için tuşa basınız:
■ ayarları değiştirmeden bir menüden çıkmak
■ alt bir menüden üst menü seviyesine dönmek
■ karakter sıralamasındaki son karakteri silmek
Yapılan girişi silmek için tuşu birkaç
saniye basılı tutun.
Araç ayarlarının kişiselleştirilmesi
3 132.

Göstergeler ve kumanda birimleri125

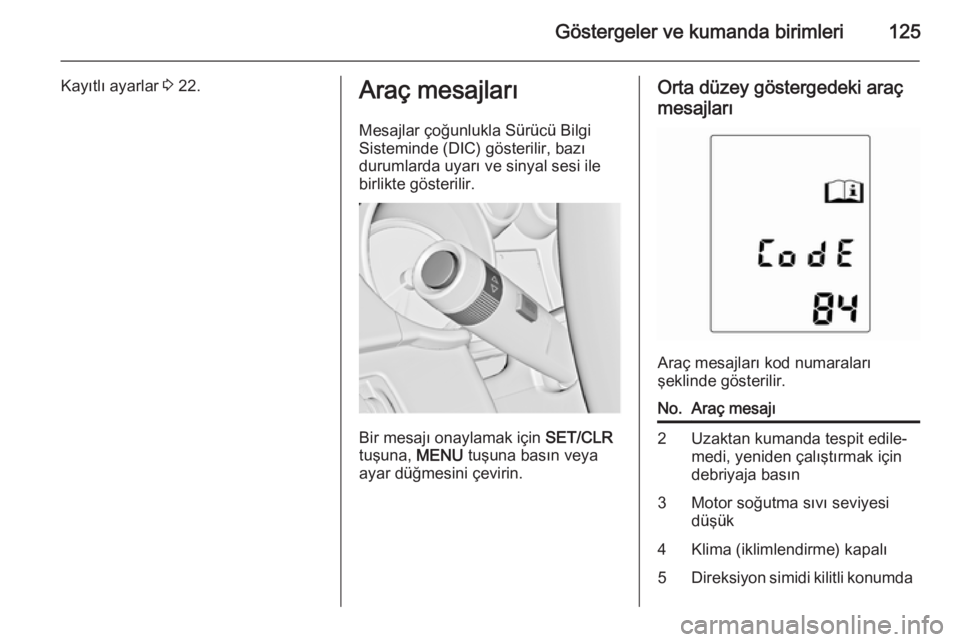

Kayıtlı ayarlar 3 22.Araç mesajları
Mesajlar çoğunlukla Sürücü Bilgi
Sisteminde (DIC) gösterilir, bazı
durumlarda uyarı ve sinyal sesi ile
birlikte gösterilir.
Bir mesajı onaylamak için SET/CLR
tuşuna, MENU tuşuna basın veya
ayar düğmesini çevirin.
Orta düzey göstergedeki araç
mesajları
Araç mesajları kod numaraları
şeklinde gösterilir.
No.Araç mesajı2Uzaktan kumanda tespit edile‐ medi, yeniden çalıştırmak için
debriyaja basın3Motor soğutma sıvı seviyesi
düşük4Klima (iklimlendirme) kapalı5Direksiyon simidi kilitli konumda

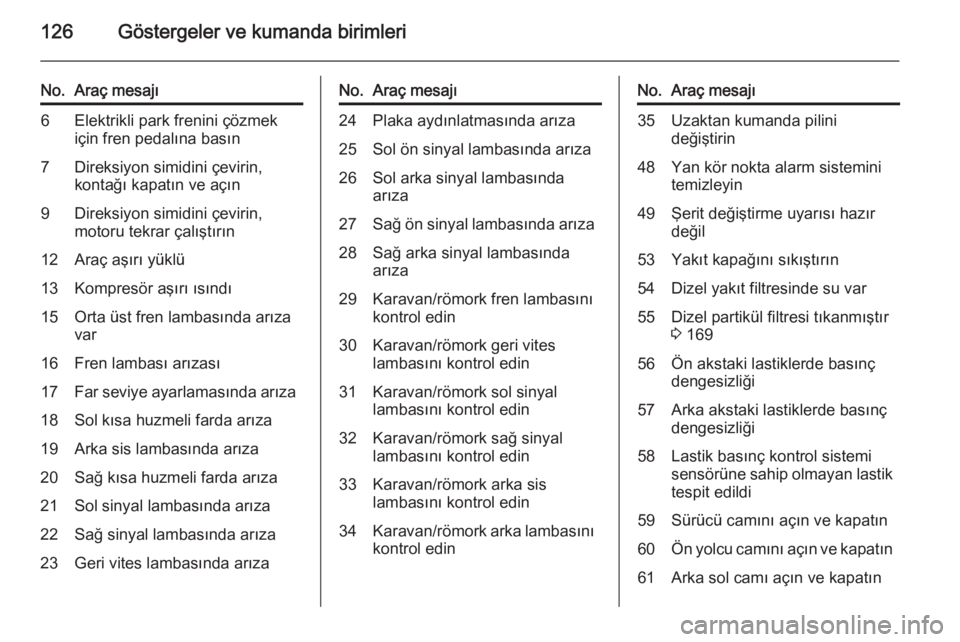

126Göstergeler ve kumanda birimleri
No.Araç mesajı6Elektrikli park frenini çözmekiçin fren pedalına basın7Direksiyon simidini çevirin,
kontağı kapatın ve açın9Direksiyon simidini çevirin,
motoru tekrar çalıştırın12Araç aşırı yüklü13Kompresör aşırı ısındı15Orta üst fren lambasında arıza
var16Fren lambası arızası17Far seviye ayarlamasında arıza18Sol kısa huzmeli farda arıza19Arka sis lambasında arıza20Sağ kısa huzmeli farda arıza21Sol sinyal lambasında arıza22Sağ sinyal lambasında arıza23Geri vites lambasında arızaNo.Araç mesajı24Plaka aydınlatmasında arıza25Sol ön sinyal lambasında arıza26Sol arka sinyal lambasında
arıza27Sağ ön sinyal lambasında arıza28Sağ arka sinyal lambasında
arıza29Karavan/römork fren lambasını
kontrol edin30Karavan/römork geri vites
lambasını kontrol edin31Karavan/römork sol sinyal
lambasını kontrol edin32Karavan/römork sağ sinyal
lambasını kontrol edin33Karavan/römork arka sis
lambasını kontrol edin34Karavan/römork arka lambasını kontrol edinNo.Araç mesajı35Uzaktan kumanda pilini
değiştirin48Yan kör nokta alarm sistemini
temizleyin49Şerit değiştirme uyarısı hazır
değil53Yakıt kapağını sıkıştırın54Dizel yakıt filtresinde su var55Dizel partikül filtresi tıkanmıştır
3 16956Ön akstaki lastiklerde basınç
dengesizliği57Arka akstaki lastiklerde basınç
dengesizliği58Lastik basınç kontrol sistemi
sensörüne sahip olmayan lastik tespit edildi59Sürücü camını açın ve kapatın60Ön yolcu camını açın ve kapatın61Arka sol camı açın ve kapatın

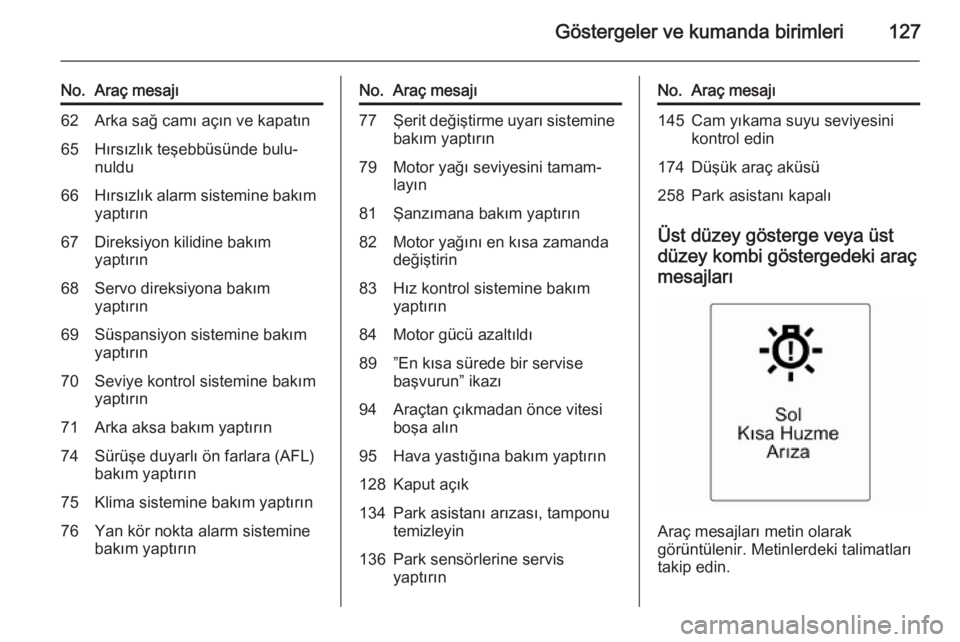

Göstergeler ve kumanda birimleri127
No.Araç mesajı62Arka sağ camı açın ve kapatın65Hırsızlık teşebbüsünde bulu‐
nuldu66Hırsızlık alarm sistemine bakım yaptırın67Direksiyon kilidine bakım
yaptırın68Servo direksiyona bakım
yaptırın69Süspansiyon sistemine bakım
yaptırın70Seviye kontrol sistemine bakım
yaptırın71Arka aksa bakım yaptırın74Sürüşe duyarlı ön farlara (AFL)
bakım yaptırın75Klima sistemine bakım yaptırın76Yan kör nokta alarm sistemine
bakım yaptırınNo.Araç mesajı77Şerit değiştirme uyarı sistemine bakım yaptırın79Motor yağı seviyesini tamam‐
layın81Şanzımana bakım yaptırın82Motor yağını en kısa zamanda
değiştirin83Hız kontrol sistemine bakım
yaptırın84Motor gücü azaltıldı89”En kısa sürede bir servise
başvurun” ikazı94Araçtan çıkmadan önce vitesi boşa alın95Hava yastığına bakım yaptırın128Kaput açık134Park asistanı arızası, tamponu
temizleyin136Park sensörlerine servis
yaptırınNo.Araç mesajı145Cam yıkama suyu seviyesini
kontrol edin174Düşük araç aküsü258Park asistanı kapalı
Üst düzey gösterge veya üst
düzey kombi göstergedeki araç
mesajları
Araç mesajları metin olarak
görüntülenir. Metinlerdeki talimatları
takip edin.

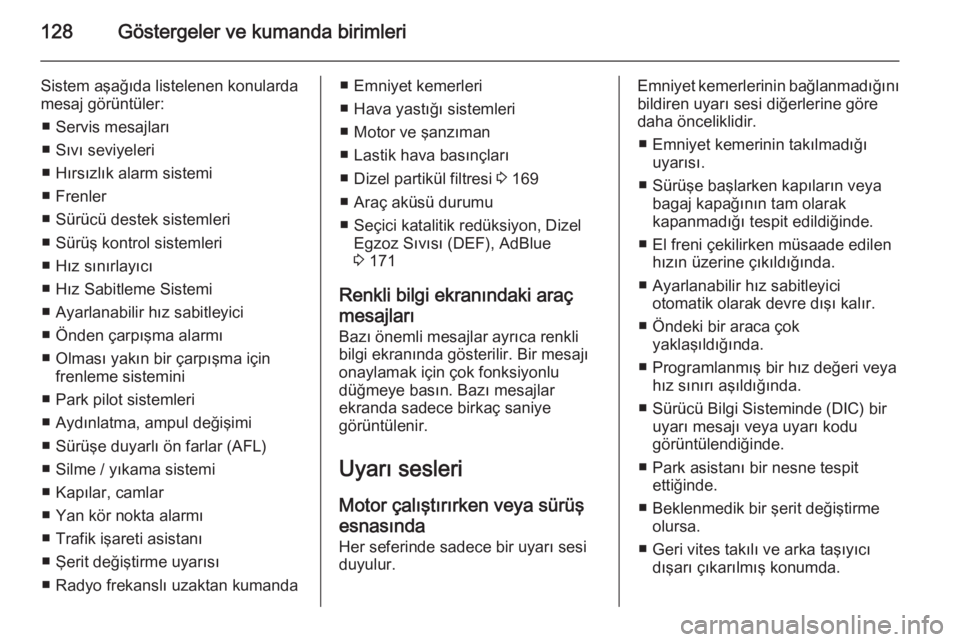

128Göstergeler ve kumanda birimleri
Sistem aşağıda listelenen konulardamesaj görüntüler:
■ Servis mesajları
■ Sıvı seviyeleri
■ Hırsızlık alarm sistemi
■ Frenler
■ Sürücü destek sistemleri
■ Sürüş kontrol sistemleri
■ Hız sınırlayıcı
■ Hız Sabitleme Sistemi
■ Ayarlanabilir hız sabitleyici
■ Önden çarpışma alarmı
■ Olması yakın bir çarpışma için frenleme sistemini
■ Park pilot sistemleri
■ Aydınlatma, ampul değişimi
■ Sürüşe duyarlı ön farlar (AFL)
■ Silme / yıkama sistemi
■ Kapılar, camlar
■ Yan kör nokta alarmı
■ Trafik işareti asistanı
■ Şerit değiştirme uyarısı
■ Radyo frekanslı uzaktan kumanda■ Emniyet kemerleri
■ Hava yastığı sistemleri
■ Motor ve şanzıman
■ Lastik hava basınçları
■ Dizel partikül filtresi 3 169
■ Araç aküsü durumu
■ Seçici katalitik redüksiyon, Dizel Egzoz Sıvısı (DEF), AdBlue
3 171
Renkli bilgi ekranındaki araç
mesajları
Bazı önemli mesajlar ayrıca renkli
bilgi ekranında gösterilir. Bir mesajı
onaylamak için çok fonksiyonlu
düğmeye basın. Bazı mesajlar
ekranda sadece birkaç saniye
görüntülenir.
Uyarı sesleri Motor çalıştırırken veya sürüş
esnasında
Her seferinde sadece bir uyarı sesi
duyulur.Emniyet kemerlerinin bağlanmadığını
bildiren uyarı sesi diğerlerine göre
daha önceliklidir.
■ Emniyet kemerinin takılmadığı uyarısı.
■ Sürüşe başlarken kapıların veya bagaj kapağının tam olarak
kapanmadığı tespit edildiğinde.
■ El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.
■ Ayarlanabilir hız sabitleyici otomatik olarak devre dışı kalır.
■ Öndeki bir araca çok yaklaşıldığında.
■ Programlanmış bir hız değeri veya hız sınırı aşıldığında.
■ Sürücü Bilgi Sisteminde (DIC) bir uyarı mesajı veya uyarı kodu
görüntülendiğinde.
■ Park asistanı bir nesne tespit ettiğinde.
■ Beklenmedik bir şerit değiştirme olursa.
■ Geri vites takılı ve arka taşıyıcı dışarı çıkarılmış konumda.
