OPEL ZAFIRA C 2014 Uporabniški priročnik

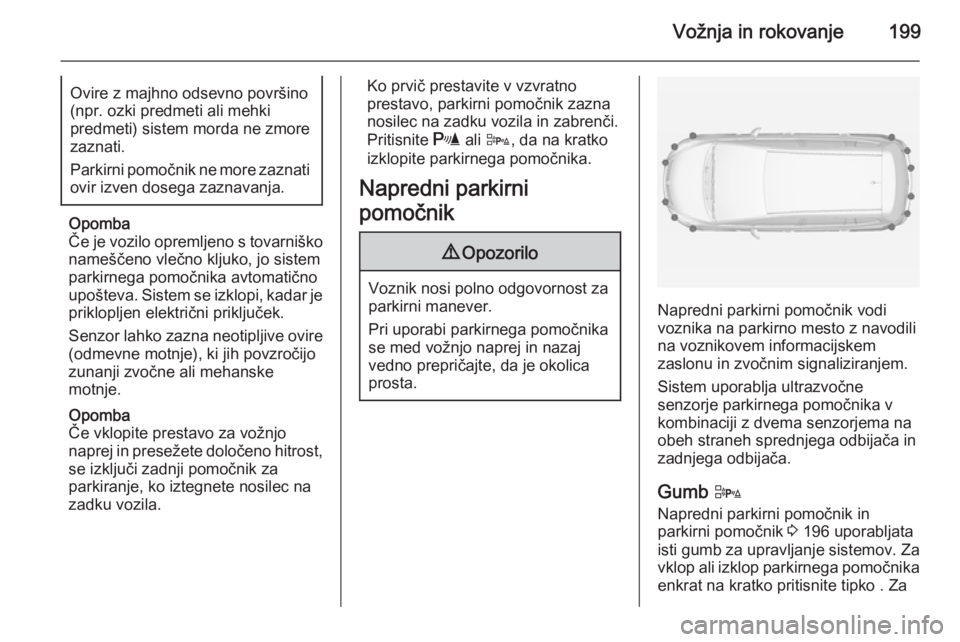

Vožnja in rokovanje199Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Parkirni pomočnik ne more zaznati ovir izven dosega zaznavanja.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire
(odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Opomba
Če vklopite prestavo za vožnjo
naprej in presežete določeno hitrost,
se izključi zadnji pomočnik za
parkiranje, ko iztegnete nosilec na
zadku vozila.
Ko prvič prestavite v vzvratno
prestavo, parkirni pomočnik zazna nosilec na zadku vozila in zabrenči.
Pritisnite r ali D , da na kratko
izklopite parkirnega pomočnika.
Napredni parkirni
pomočnik9 Opozorilo
Voznik nosi polno odgovornost za
parkirni manever.
Pri uporabi parkirnega pomočnika
se med vožnjo naprej in nazaj
vedno prepričajte, da je okolica
prosta.
Napredni parkirni pomočnik vodi
voznika na parkirno mesto z navodili
na voznikovem informacijskem
zaslonu in zvočnim signaliziranjem.
Sistem uporablja ultrazvočne
senzorje parkirnega pomočnika v
kombinaciji z dvema senzorjema na
obeh straneh sprednjega odbijača in
zadnjega odbijača.
Gumb D
Napredni parkirni pomočnik in
parkirni pomočnik 3 196 uporabljata
isti gumb za upravljanje sistemov. Za
vklop ali izklop parkirnega pomočnika
enkrat na kratko pritisnite tipko . Za

200Vožnja in rokovanje
vklop ali izklop naprednega
parkirnega pomočnika pritisnite tipko
D in jo držite približno
eno sekundo.
Če je dejaven en sistem, lahko
preklapljate med obema sistemoma
tako, da uporabite kratek ali dolg
pritisk gumba.
Aktiviranje
Pred parkiranjem na tesno parkirno
mesto je treba sistem aktivirati
pritiskom na gumb D, ki traja
približno eno sekundo.
Sistem lahko vklopite samo pri
hitrostih do 30 km/h. Sistem išče
parkirno mesto samo pri hitrostih do 30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra.
Funkcionalnost
Ko vozilo obide vrsto parkiranih vozil
pri aktiviranem sistemu, začne
napredni pomočnik pomagati iskati
primerno parkirno mesto. Ko je
zaznan ustrezen prostor, je
posredovana vizualna povratna
informacija na voznikovem
informacijskem zaslonu in oglasi se
zvočni signal.
Če voznik ne ustavi vozila
v 10-ih metrih po priporočilu
parkirnega mesta, prične sistem iskati drugo primerno parkirno mesto.
Predlog za parkirni prostor sistema jesprejet, ko voznik ustavi vozilo v
10-ih metrih po sporočilu za
zaustavitev. Sistem izračuna
optimalno pot na parkirno mesto.
Nato vodi voznika na to mesto z
natančnimi napotki.

Vožnja in rokovanje201

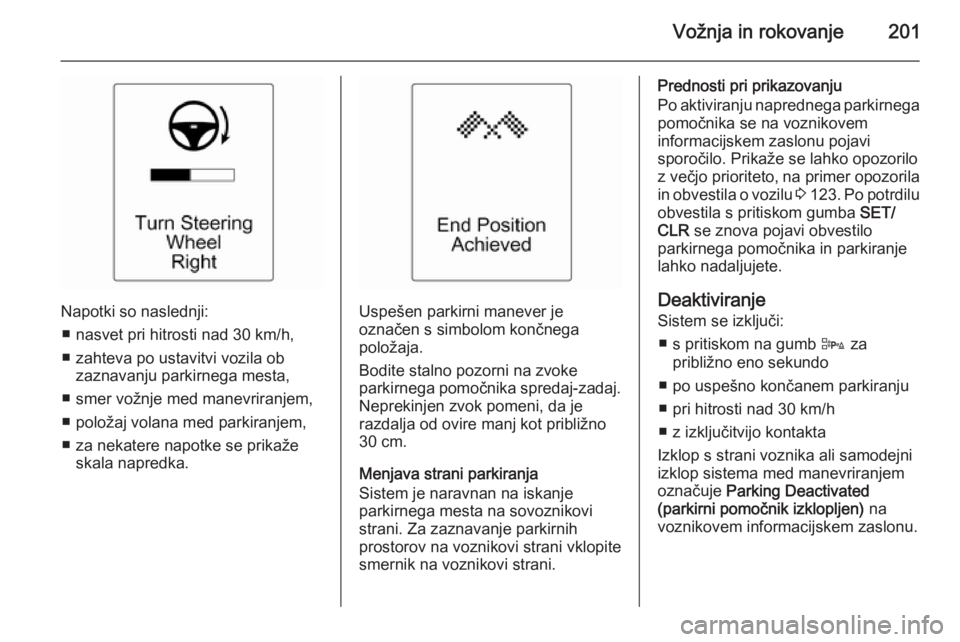

Napotki so naslednji:■ nasvet pri hitrosti nad 30 km/h,
■ zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta,
■ smer vožnje med manevriranjem, ■ položaj volana med parkiranjem,
■ za nekatere napotke se prikaže skala napredka.Uspešen parkirni manever je
označen s simbolom končnega
položaja.
Bodite stalno pozorni na zvoke
parkirnega pomočnika spredaj-zadaj.
Neprekinjen zvok pomeni, da je
razdalja od ovire manj kot približno 30 cm.
Menjava strani parkiranja
Sistem je naravnan na iskanje
parkirnega mesta na sovoznikovi
strani. Za zaznavanje parkirnih
prostorov na voznikovi strani vklopite
smernik na voznikovi strani.
Prednosti pri prikazovanju
Po aktiviranju naprednega parkirnega
pomočnika se na voznikovem
informacijskem zaslonu pojavi
sporočilo. Prikaže se lahko opozorilo
z večjo prioriteto, na primer opozorila in obvestila o vozilu 3 123 . Po potrdilu
obvestila s pritiskom gumba SET/
CLR se znova pojavi obvestilo
parkirnega pomočnika in parkiranje
lahko nadaljujete.
DeaktiviranjeSistem se izključi:
■ s pritiskom na gumb D za
približno eno sekundo
■ po uspešno končanem parkiranju
■ pri hitrosti nad 30 km/h
■ z izključitvijo kontakta
Izklop s strani voznika ali samodejni
izklop sistema med manevriranjem
označuje Parking Deactivated
(parkirni pomočnik izklopljen) na
voznikovem informacijskem zaslonu.

202Vožnja in rokovanje

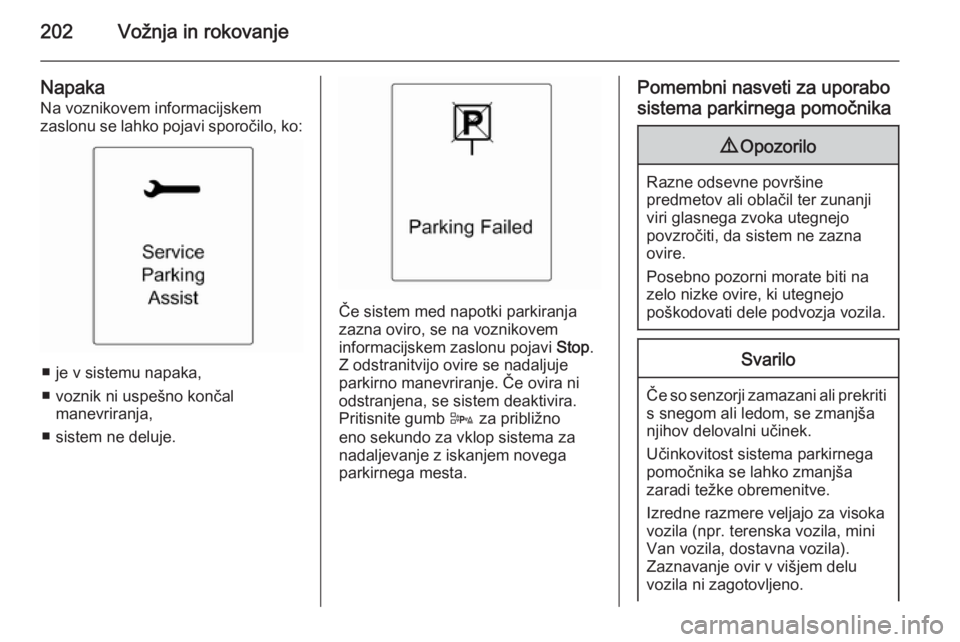

NapakaNa voznikovem informacijskem
zaslonu se lahko pojavi sporočilo, ko:
■ je v sistemu napaka,
■ voznik ni uspešno končal manevriranja,
■ sistem ne deluje.
Če sistem med napotki parkiranja zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira.
Pritisnite gumb D za približno
eno sekundo za vklop sistema za
nadaljevanje z iskanjem novega
parkirnega mesta.
Pomembni nasveti za uporabo
sistema parkirnega pomočnika9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali prekriti s snegom ali ledom, se zmanjša
njihov delovalni učinek.
Učinkovitost sistema parkirnega
pomočnika se lahko zmanjša
zaradi težke obremenitve.
Izredne razmere veljajo za visoka vozila (npr. terenska vozila, mini
Van vozila, dostavna vozila).
Zaznavanje ovir v višjem delu
vozila ni zagotovljeno.

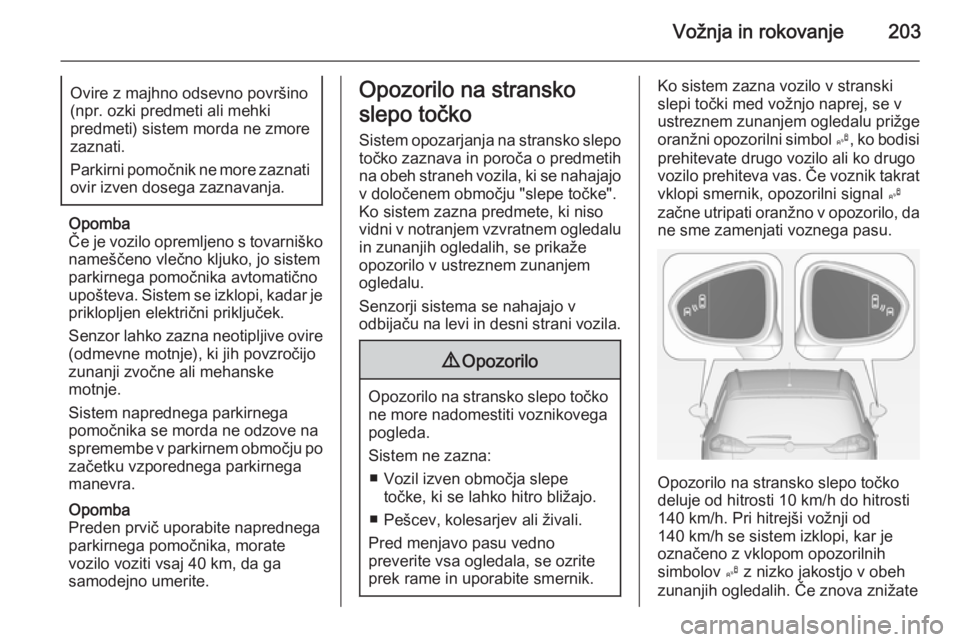

Vožnja in rokovanje203Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Parkirni pomočnik ne more zaznati ovir izven dosega zaznavanja.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire
(odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v parkirnem območju po
začetku vzporednega parkirnega
manevra.
Opomba
Preden prvič uporabite naprednega
parkirnega pomočnika, morate
vozilo voziti vsaj 40 km, da ga
samodejno umerite.
Opozorilo na stransko
slepo točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu
in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem
ogledalu.
Senzorji sistema se nahajajo v
odbijaču na levi in desni strani vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna: ■ Vozil izven območja slepe točke, ki se lahko hitro bližajo.
■ Pešcev, kolesarjev ali živali.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
oranžni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat vklopi smernik, opozorilni signal B
začne utripati oranžno v opozorilo, da
ne sme zamenjati voznega pasu.
Opozorilo na stransko slepo točko
deluje od hitrosti 10 km/h do hitrosti
140 km/h. Pri hitrejši vožnji od
140 km/h se sistem izklopi, kar je
označeno z vklopom opozorilnih
simbolov B z nizko jakostjo v obeh
zunanjih ogledalih. Če znova znižate

204Vožnja in rokovanje
hitrost pod to zgornjo mejo,
opozorilna simbola ugasneta. Če
sistem potem zazna vozilo v mrtvem
kotu, se prižge opozorilni simbol B za
ustrezno stran kot običajno.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Sistem lahko vklopite ali izklopite v
meniju Settings (Nastavitve) na
informacijskem prikazovalniku,
osebne nastavitve vozila 3 130.
Na voznikovem informacijskem
zaslonu (DIC) se pojavi sporočilo o
izklopu.
Območja zaznavanja Senzor sistema pokriva območje
velikosti pribl. 3 metre na obeh
straneh vozila. To območje se začne
pri zunanjem ogledalu in se širi nazaj
še približno 3 metre. Višina območja
je pribl. med 0,5 metra in 2 metra od
tal.
Sistem se izklopi, če vozilo vleče
prikolico.Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, kot so ograje, drogovi,
robniki, zidovi in stebri. Prav tako ne
zaznava parkiranih ali nasproti
vozečih vozil.
Napaka V običajnih pogojih lahko občasno
pride do izpuščenih opozoril. Možnost
teh se zviša v mokrih pogojih.
Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjegaodbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za
čiščenje 3 267.
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu (DIC).
Poiščite strokovno pomoč v servisni
delavnici.
Vzvratna kamera Vzvratna kamera pomaga vozniku privzvratni vožnji tako, da prikaže
območje za vozilom.Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Vzvratna kamera se samodejno
vklopi, ko prestavite v vzvratno
prestavo.

Vožnja in rokovanje205

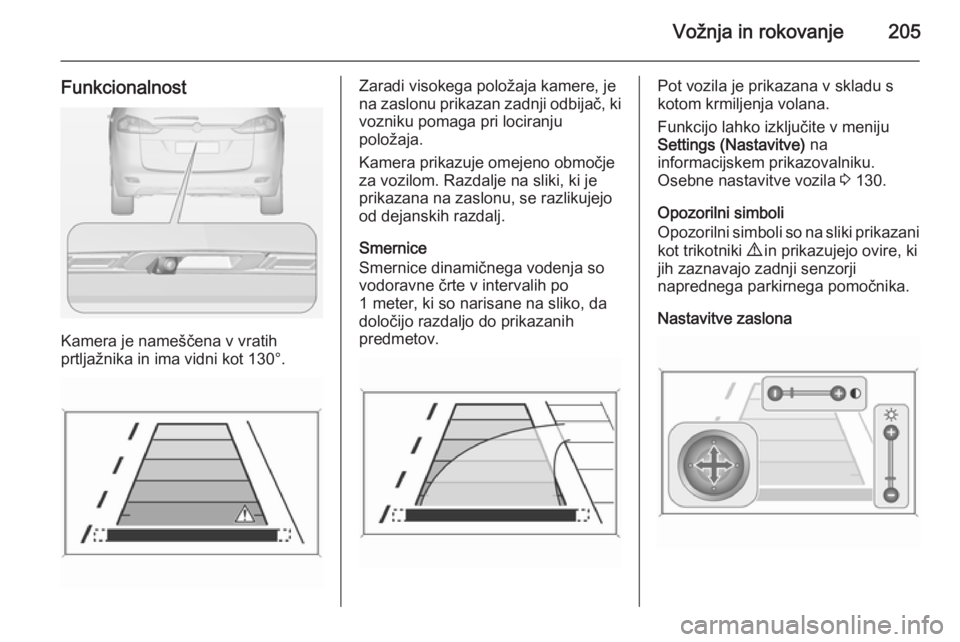

Funkcionalnost
Kamera je nameščena v vratih
prtljažnika in ima vidni kot 130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
1 meter, ki so narisane na sliko, da
določijo razdaljo do prikazanih
predmetov.Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Funkcijo lahko izključite v meniju
Settings (Nastavitve) na
informacijskem prikazovalniku.
Osebne nastavitve vozila 3 130.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Nastavitve zaslona

206Vožnja in rokovanje

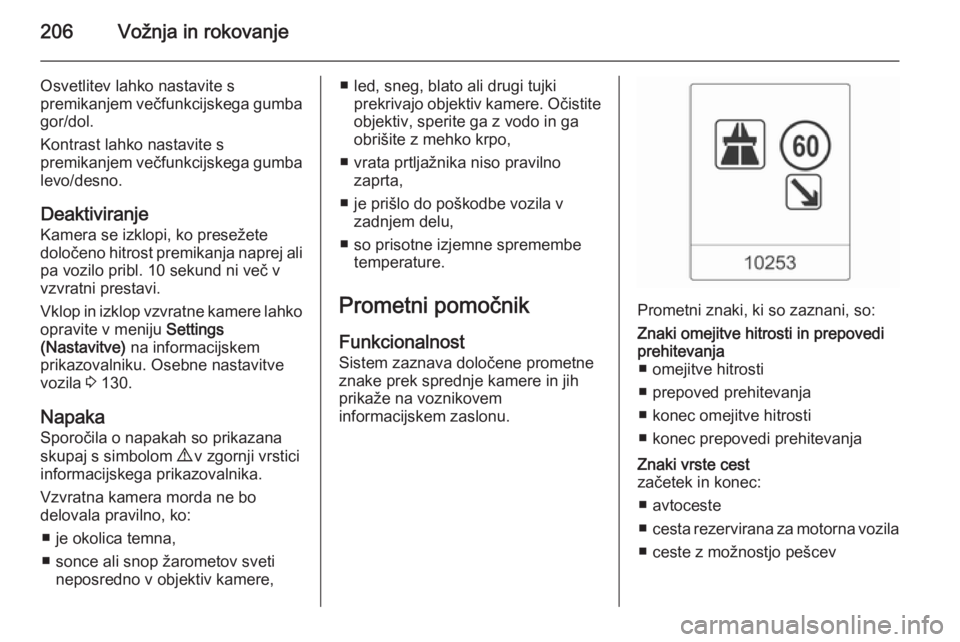

Osvetlitev lahko nastavite s
premikanjem večfunkcijskega gumba
gor/dol.
Kontrast lahko nastavite s
premikanjem večfunkcijskega gumba levo/desno.
Deaktiviranje
Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Vklop in izklop vzvratne kamere lahko
opravite v meniju Settings
(Nastavitve) na informacijskem
prikazovalniku. Osebne nastavitve
vozila 3 130.
Napaka
Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Vzvratna kamera morda ne bo
delovala pravilno, ko:
■ je okolica temna,
■ sonce ali snop žarometov sveti neposredno v objektiv kamere,■ led, sneg, blato ali drugi tujki prekrivajo objektiv kamere. Očistite
objektiv, sperite ga z vodo in ga
obrišite z mehko krpo,
■ vrata prtljažnika niso pravilno zaprta,
■ je prišlo do poškodbe vozila v zadnjem delu,
■ so prisotne izjemne spremembe temperature.
Prometni pomočnik Funkcionalnost Sistem zaznava določene prometne
znake prek sprednje kamere in jih
prikaže na voznikovem
informacijskem zaslonu.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ■ omejitve hitrosti
■ prepoved prehitevanja
■ konec omejitve hitrosti
■ konec prepovedi prehitevanjaZnaki vrste cest
začetek in konec:
■ avtoceste
■ cesta rezervirana za motorna vozila
■ ceste z možnostjo pešcev

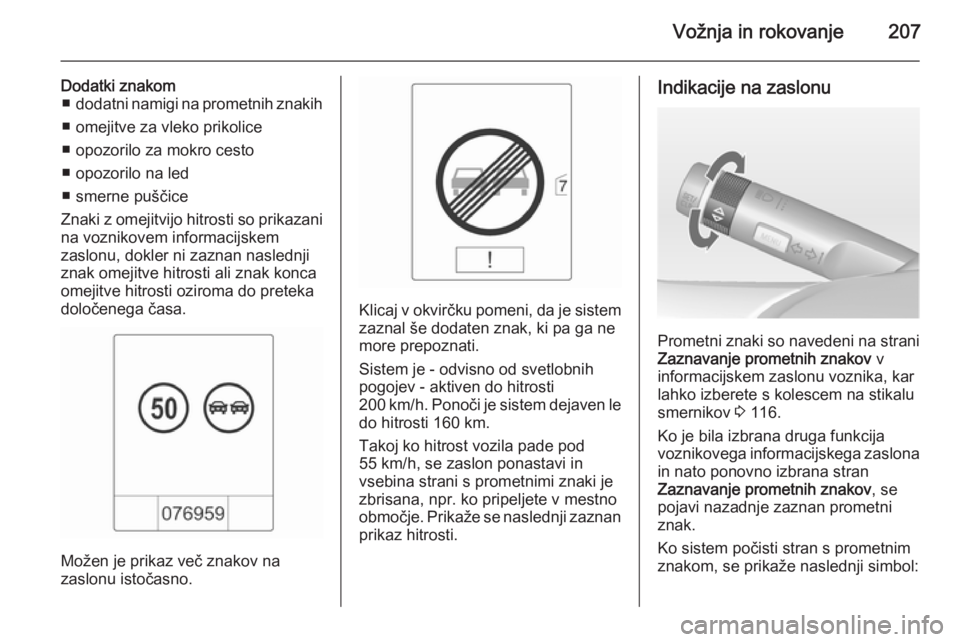

Vožnja in rokovanje207
Dodatki znakom■ dodatni namigi na prometnih znakih
■ omejitve za vleko prikolice
■ opozorilo za mokro cesto
■ opozorilo na led
■ smerne puščice
Znaki z omejitvijo hitrosti so prikazani na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali znak konca
omejitve hitrosti oziroma do preteka
določenega časa.
Možen je prikaz več znakov na
zaslonu istočasno.
Klicaj v okvirčku pomeni, da je sistem zaznal še dodaten znak, ki pa ga ne
more prepoznati.
Sistem je - odvisno od svetlobnih
pogojev - aktiven do hitrosti
200 km/h. Ponoči je sistem dejaven le
do hitrosti 160 km.
Takoj ko hitrost vozila pade pod
55 km/h, se zaslon ponastavi in
vsebina strani s prometnimi znaki je zbrisana, npr. ko pripeljete v mestno
območje. Prikaže se naslednji zaznan prikaz hitrosti.
Indikacije na zaslonu
Prometni znaki so navedeni na strani
Zaznavanje prometnih znakov v
informacijskem zaslonu voznika, kar
lahko izberete s kolescem na stikalu
smernikov 3 116.
Ko je bila izbrana druga funkcija
voznikovega informacijskega zaslona in nato ponovno izbrana stran
Zaznavanje prometnih znakov , se
pojavi nazadnje zaznan prometni
znak.
Ko sistem počisti stran s prometnim
znakom, se prikaže naslednji simbol:

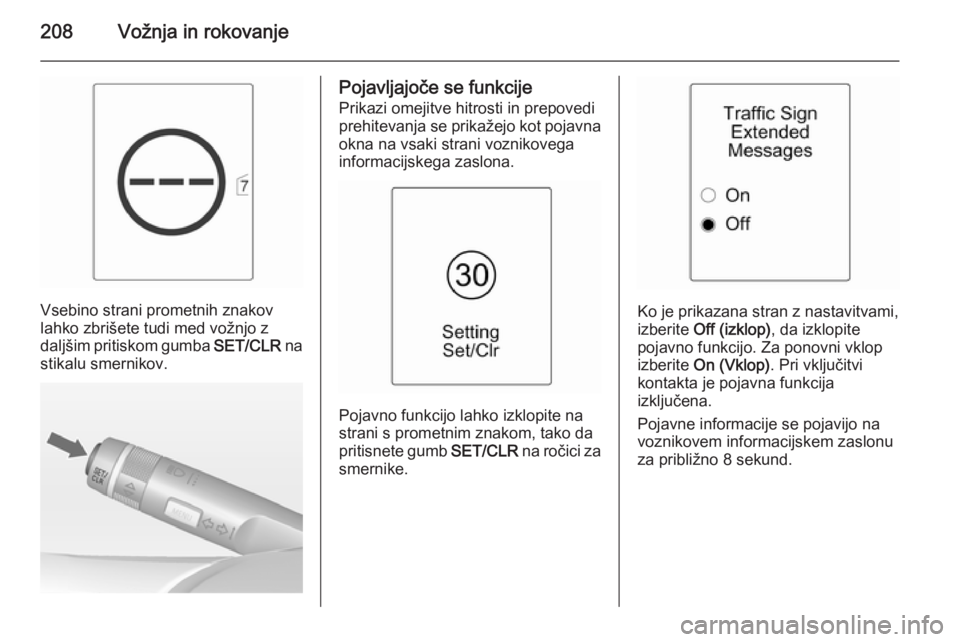

208Vožnja in rokovanje
Vsebino strani prometnih znakov
lahko zbrišete tudi med vožnjo z
daljšim pritiskom gumba SET/CLR na
stikalu smernikov.
Pojavljajoče se funkcije
Prikazi omejitve hitrosti in prepovedi
prehitevanja se prikažejo kot pojavna okna na vsaki strani voznikovega
informacijskega zaslona.
Pojavno funkcijo lahko izklopite na
strani s prometnim znakom, tako da
pritisnete gumb SET/CLR na ročici za
smernike.
Ko je prikazana stran z nastavitvami,
izberite Off (izklop) , da izklopite
pojavno funkcijo. Za ponovni vklop
izberite On (Vklop) . Pri vključitvi
kontakta je pojavna funkcija
izključena.
Pojavne informacije se pojavijo na
voznikovem informacijskem zaslonu
za približno 8 sekund.
