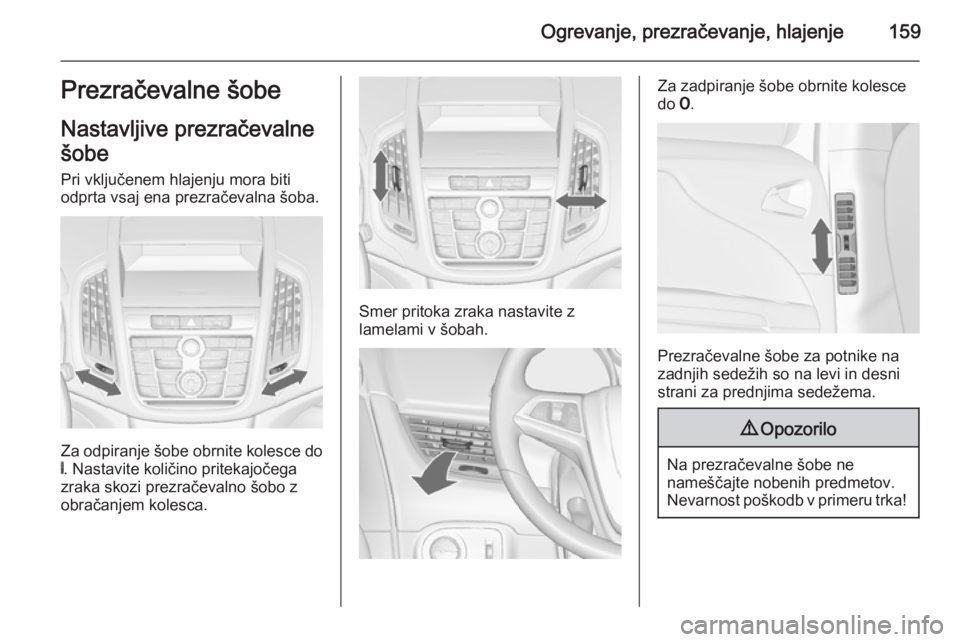

Ogrevanje, prezračevanje, hlajenje159Prezračevalne šobe
Nastavljive prezračevalne
šobe Pri vključenem hlajenju mora biti
odprta vsaj ena prezračevalna šoba.
Za odpiranje šobe obrnite kolesce do
B . Nastavite količino pritekajočega
zraka skozi prezračevalno šobo z
obračanjem kolesca.
Smer pritoka zraka nastavite z
lamelami v šobah.
Za zadpiranje šobe obrnite kolesce
do 7.
Prezračevalne šobe za potnike na
zadnjih sedežih so na levi in desni
strani za prednjima sedežema.
9 Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost poškodb v primeru trka!
Page 162 of 303

160Ogrevanje, prezračevanje, hlajenjeNenastavljive
prezračevalne šobe Nahajajo se pod vetrobranskim
steklom, poleg stekel sprednjih vrat in v sprednjem predelu nog.Vzdrževanje
Vhod zraka
Vhodne odprtine se nahajajo pred
vetrobranskim steklom v motornem
prostoru. Pazite, da niso prekrite z listjem, umazanijo ali snegom.
Vhodne prezračevalne šobe po
potrebi očistite.
Mikrofilter zraka
Mikrofilter prečiščuje v potniški
prostor pritekajoč zunanji zrak prahu,
saj, cvetnega prahu in spor.
Delovanje klimatske
naprave
Da bi zagotovili učinkovito delovanje
klimatske naprave, ne glede na
vremenske razmere in letni čas,
vključite hladilni kompresor vsaj
enkrat mesečno za nekaj minut.
Delovanje s hlajenjem (hladilni
kompresor) pri zelo nizki zunanji temperaturi ni mogoče.
Servisiranje
Za optimalno delovanje klimatske
naprave priporočamo, da jo daste
pregledati enkrat letno, začenši
tri leta po prvi registraciji vozila.
Pregled zajema:
■ Test delovanja in tlaka sistema■ Test učinkovitosti ogrevanja
■ Preverjanje uhajanja in netesnjenosti
■ Preverjanje pogonskega jermena ■ Čiščenje odtoka kondenzatorja in izparilnika
■ Test učinkovitosti
Page 163 of 303

Vožnja in rokovanje161Vožnja in rokovanjeNasveti za vožnjo ....................... 161
Zagon in upravljanje ..................162
Izpušni plini ................................ 166
Avtomatski menjalnik .................171
Ročni menjalnik ......................... 174
Zavore ........................................ 175
Vozni kontrolni sistemi ...............178
Sistemi za pomoč vozniku .........181
Gorivo ........................................ 211
Priklop prikolice .......................... 220Nasveti za vožnjo
Oblast nad vozilom
Nikoli ne vozite z zaustavljenim motorjem (razen med Autostop)
Veliko agregatov v takem primeru ne
deluje ( npr. servo ojačevalec zavor in
servo volan). Tak način vožnje
ogroža Vas in ostale udeležence v
prometu. Med funkcijo Autostop
delujejo vsi sistemi, vendar je moč
servokrmiljenja nadzorovano
zmanjšana in je manjša hitrost vozila.
Sistem Stop-start 3 163.
Zvišanje prostega teka Če je zaradi stanja akumulatorja
vozila potrebno polnjenje le-tega, se
mora povečati izhodna moč
alternatorja. V ta namen se zviša
prosti tek, ki je lahko slišno.
Pri vozilih z zaslonom višje stopnje ali
kombiniranim zaslonom višje stopnje
se na voznikovem informacijskem
zaslonu prikaže sporočilo.Pedali
Da bo zagotovljen potreben celotni
hod pedal, naj ne bo pod njimi
dodatnih preprog ali predpražnikov.
Upravljanje z volanomČe izgubite servopodporo krmiljenja,ker se je motor ustavil ali ker sistemne deluje, lahko vozilo še vedno
krmilite, vendar to zahteva več truda.
Kontrolna lučka c 3 112.Svarilo
Vozila s hidravličnim servo
volanom:
Če obrnete volan do skrajnega
položaja in ga zadržite v tem
položaju več kot 15 sekund, lahko pride do poškodbe sistema servokrmiljenja in posledično
zmanjšanja podpore vozniku pri
obračanju volana.
Page 164 of 303

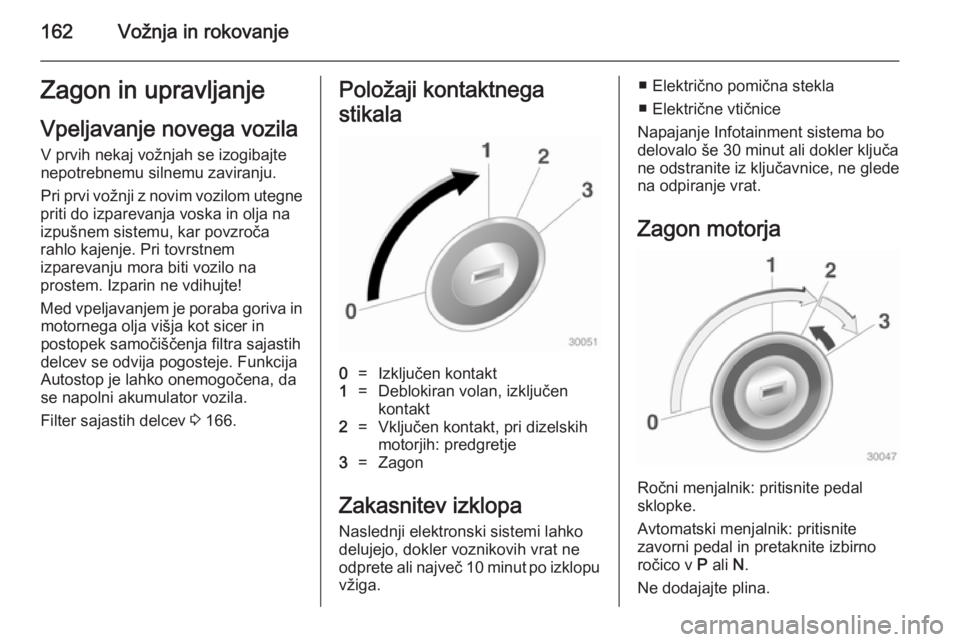

162Vožnja in rokovanjeZagon in upravljanje
Vpeljavanje novega vozila V prvih nekaj vožnjah se izogibajte
nepotrebnemu silnemu zaviranju.
Pri prvi vožnji z novim vozilom utegne
priti do izparevanja voska in olja na
izpušnem sistemu, kar povzroča
rahlo kajenje. Pri tovrstnem
izparevanju mora biti vozilo na
prostem. Izparin ne vdihujte!
Med vpeljavanjem je poraba goriva in motornega olja višja kot sicer in
postopek samočiščenja filtra sajastih
delcev se odvija pogosteje. Funkcija
Autostop je lahko onemogočena, da
se napolni akumulator vozila.
Filter sajastih delcev 3 166.Položaji kontaktnega
stikala0=Izključen kontakt1=Deblokiran volan, izključen
kontakt2=Vključen kontakt, pri dizelskih
motorjih: predgretje3=Zagon
Zakasnitev izklopa
Naslednji elektronski sistemi lahko
delujejo, dokler voznikovih vrat ne
odprete ali največ 10 minut po izklopu vžiga.
■ Električno pomična stekla
■ Električne vtičnice
Napajanje Infotainment sistema bo
delovalo še 30 minut ali dokler ključa
ne odstranite iz ključavnice, ne glede
na odpiranje vrat.
Zagon motorja
Ročni menjalnik: pritisnite pedal
sklopke.
Avtomatski menjalnik: pritisnite
zavorni pedal in pretaknite izbirno
ročico v P ali N.
Ne dodajajte plina.
Page 165 of 303

Vožnja in rokovanje163
Dizelski motor: obrnite ključ v položaj
2 za predgretje, dokler ne ugasne
kontrolna lučka !.
Ključ obrnite v položaj 3 in ga
sprostite: krmilna elektronika vklopi zaganjač z rahlo zakasnitvijo, dokler
motor ne vžge - glejte Samodejni
vklop zaganjača.
Pred ponovnim zagonom ali za izklop motorja obrnite ključ nazaj v položaj
0 .
Med delovanjem funkcije Autostop
lahko motor zažene s pritiskom na
stopalko sklopke.
Zagon motorja pri nizkih
temperaturah Brez dodatnih grelcev lahko zaženete dizelski motor do -25 °С, bencinski
motor pa do -30 °C. Za zagon je
potrebno olje pravilne viskoznosti,
pravo gorivo, opravljeni servisi in
dovolj poln akumulator. Pod -30 °C
potrebuje avtomatski menjalnik
ogrevalno fazo, ki traja približno
5 minut. Izbirna ročica mora biti v
položaju P.Samodejni vklop zaganjača
Ta funkcija upravlja postopek
zaganjanja motorja. Vozniku ni treba
držati ključa v položaju 3. Po zasuku
ključa v položaj za zagon sistem
zaganja motor samodejno, dokler
motor ne vžge. Zaradi postopka
preverjanja pride do zagona motorja po kratki zakasnitvi.
Če motor ne vžge, so za to možni
naslednji vzroki:
■ Pedal sklopke ni pritisnjen (ročni menjalnik)
■ Zavorni pedal ni pritisnjen ali izbirna ročica ni v položaju P ali N
(avtomatski menjalnik)
■ Zakasnitev reakcije
Ogrevanje motorja s turbinskim
polnilnikom Po zagonu je lahko kratek čas na
voljo omejen navor motorja, zlasti če
je bil motor hladen. Ta omejitev
omogoči mazalnemu sistemu
popolno zaščito motorja.Prekinitev napajanja z
gorivom v potisnem hodu
Dostava goriva se v potisnem hodu
za boljše zaviranje motorja
samodejno prekine npr. pri spustu ali
zaviranju.
Sistem Stop-start Stop-start sistem prispeva k
prihranku goriva in zmanjšanju emisij. Takoj, ko to pogoji dovoljujejo
(premikanje vozila s majhno hitrostjo,
zaustavitev, npr. pred semaforjem ali med zastojem v prometu), zaustavi
motor. Motor se spet samodejno
zažene takoj, ko pritisnete sklopko.
Senzor stanja akumulatorja vozila
skrbi, da se funkcija Autostop izvaja
le, ko je akumulator vozila dovolj poln za ponovni zagon motorja.
Aktiviranje
Stop-start sistem je na razpolago
takoj po zagonu motorja in
speljevanju vozila in ko so izpolnjeni
prej navedeni pogoji.
Page 166 of 303

164Vožnja in rokovanje
Deaktiviranje
Start-stop sistem lahko ročno
izklopite s pritiskom na tipko eco.
Izklop signalizira ugasnjen LED
indikator v stikalu.
Autostop
Če se vozilo premika počasi ali stoji,
lahko funkcijo Autostop vključite na
naslednji način:
■ Pritisnite stopalko sklopke
■ prestavite v nevtralni položaj
■ spustite stopalko sklopke
Motor se zaustavi, vžig pa ostane
vklopljen.
Funkcijo Autostop označuje kazalec v legi AUTOSTOP na števcu vrtljajev
motorja.
Med uporabo funkcij Autostop ostane zmogljivost ogrevanja in zaviranja
ohranjena.
Svarilo
Med samodejno zaustavitvijo
lahko pride do zmanjšanja
delovanja servovolana.
Pogoji za vklop funkcije Autostop
Stop-start sistem preverja, ali so
izpolnjeni vsi od naslednjih pogojev.
■ Stop-start sistem se ne izklopi ročno,
■ pokrov motorja je dobro zaprt,
■ voznikova vrata so zaprta in njegov
varnostni pas pripet,
■ akumulator vozila je dovolj poln in v
dobrem stanju,
■ motor je ogret,
■ temperatura hladilne tekočine motorja ni previsoka,
■ temperatura izpušnih plinov motorja ni previsoka, npr. po vožnji
z visoko obremenitvijo motorja,
■ temperatura okolice je višja od -5 °C
■ sistem klimatske naprave omogoči delovanje funkcije Autostop,
■ vakuum v zavornem sistemu je ustrezen,
■ funkcija samočiščenja filtra delcev pri dizelskem motorju ne deluje,
■ vozilo je od zadnjega vklopa funkcije Autostop vozilo najmanj s
hitrostjo hoje
V nasprotnem primeru vklop funkcije Autostop ni mogoč.
Page 167 of 303

Vožnja in rokovanje165
Nekatere nastavitve klimatske
naprave lahko onemogočajo vklop
funkcije Autostop. Za več informacij
glejte " Ogrevanje, prezračevanje,
hlajenje " 3 154.
Funkcija Autostop morda ne bo na
voljo takoj za tem, ko zapustite
avtocesto.
Vpeljavanje novega vozila 3 162.
Zaščita pred izpraznitvijo
akumulatorja vozila
V stop-start sistem je vgrajenih več
elementov zaščite akumulatorja pred
izpraznitvijo, ki zagotavljajo
zanesljive ponovne zagone motorja.
Ukrepi za varčevanje z energijo
Med delovanjem funkcije Autostop je
vrsta električnih naprav, kot npr. so
pomožni električni grelnik ali
ogrevanje zadnjega stekla,
izklopljena ali preklopljena na
varčevalni način delovanja. Za
varčevanje z energijo se zmanjša
hitrost ventilatorja klimatske naprave.Ponoven ročni zagon motorja
Za ponovni zagon motorja pritisnite
na sklopko.
Zagon motorja označuje kazalec
števca vrtljajev motorja v legi za prosti tek.
Če izbirno ročico preklopite iz
nevtralnega položaja brez
predhodnega pritiska na sklopko,
zasveti lučka - ali se prikaže simbol
v sistemu Voznikov informacijski
zaslon.
Kontrolna lučka - 3 111.
Ponovni zagon motorja v stop-
start sistemu Za samodejni zagon motorja mora biti
prestavna ročica v nevtralni legi.
Če se med trajanjem funkcije
Autostop zgodi ena od naslednjih
stvari, bo stop-start sistem
samodejno zagnal motor.
■ Stop-start sistem se izklopi ročno,
■ odpre se pokrov motorja,
■ odpenjanje varnostnega pasu voznika in odpiranje voznikovih
vrat,■ temperatura motorja pade prenizko,
■ stanje napolnjenosti akumulatorja vozila je pod določeno ravnijo,
■ vakuum v zavornem sistemu ni več
ustrezen,
■ vozilo vozi najmanj s hitrostjo hoje, ■ sistem klimatske naprave zahteva zagon motorja,
■ klimatska naprava je ročno vključena.
Če pokrov motorja ni dobro zaprt, se
na voznikovem informacijskem
centru prikaže opozorilo.
Če je na notranjo vtičnico priključena
električna naprava, npr. prenosni CD
predvajalnik, lahko med ponovnim
zagonom motorja opazite hipen
padec moči.
Parkiranje ■ Vozila ne parkirajte na vnetljivih površinah. Vroča izpušna cev lahkozaneti vnetljivo površino.
■ Vedno zategnite ročno zavoro. Mehansko ročno zavoro zategnite
Page 168 of 303

166Vožnja in rokovanje
brez pritiskanja gumba na koncu
vzvoda. Na klancu zategnite ročno
zavoro trdno, kolikor je mogoče.
Istočasno pritisnite zavorni pedal,
da bi zmanjšali delovno silo ročne
zavore.
Pritisnite stikalo električne ročne
zavore m za pribl. eno sekundo.
Zasvetiti mora lučka m.
■ Izklopite motor in kontakt. Obrnite volanski obroč do zaskoka, ki jeznak za zaklep volana.
■ Če je vozilo na ravni podlagi ali na klancu navzgor, pretaknite v 1.
prestavo ali izbirno ročico v položaj
P pred izključitvijo kontakta. Na
klancu navzgor obrnite kolesa proti
cestišču.
Če je vozilo na ravni podlagi ali na klancu navzdol, pretaknite v
vzvratno prestavo ali izbirno ročico
v položaj P pred izključitvijo
kontakta. Na klancu navzdol
obrnite kolesa stran od cestišča.
■ Zaklenite vozilo in vključite alarmno
napravo.Opomba
V primeru nesreče s sprožitvijo
varnostnih blazin se motor - če se
vozilo ustavi - v določenem času
samodejno izklopi.Izpušni plini9 Nevarnost
Izpušni plini vsebujejo strupen
ogljikov monoksid, ki nima ne
vonja ne barve. Vdihavanje je
smrtno nevarno!
Če imate občutek, da v potniški
prostor prodirajo izpušni plini,
odprite okno. Napako dajte
nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Izogibajte se vožnji z odprtimi vrati prtljažnika, ker lahko v potniški
prostor prodirajo izpušni plini.
Filter sajastih delcev
Filter sajastih delcev prestreže
dizelske saje, da se ne sprostijo z
izpušnimi plini v okolico. Sistem ima
funkcijo samočiščenja
(regeneriranja), ki se zažene
samodejno v specifičnih intervalih
brez predhodnega obvestila. Filter se redno čisti z izgorevanjem dizelskih
Page 169 of 303

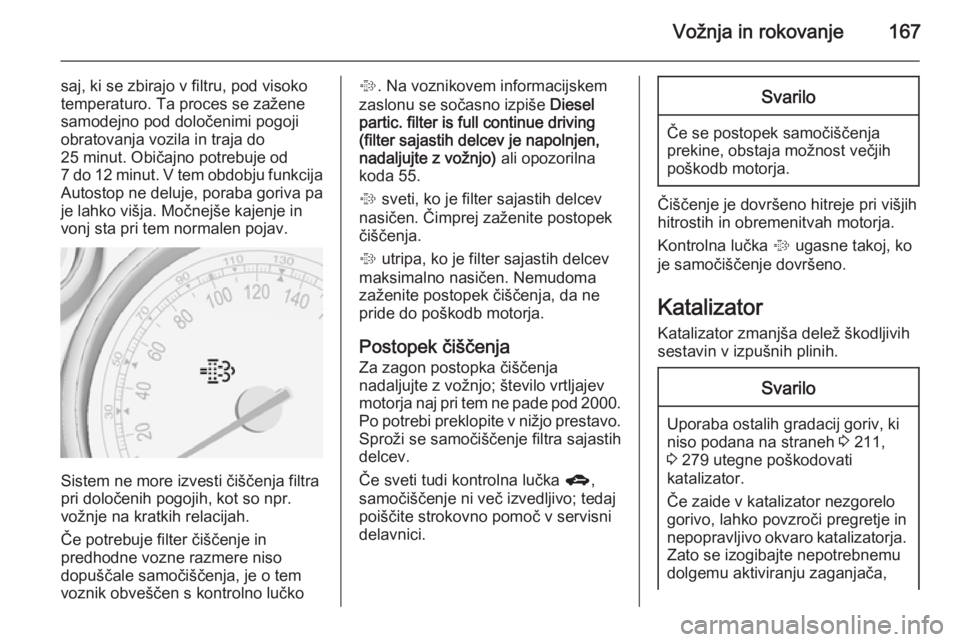

Vožnja in rokovanje167
saj, ki se zbirajo v filtru, pod visoko
temperaturo. Ta proces se zažene samodejno pod določenimi pogoji
obratovanja vozila in traja do
25 minut. Običajno potrebuje od
7 do 12 minut. V tem obdobju funkcija
Autostop ne deluje, poraba goriva pa
je lahko višja. Močnejše kajenje in
vonj sta pri tem normalen pojav.
Sistem ne more izvesti čiščenja filtra
pri določenih pogojih, kot so npr.
vožnje na kratkih relacijah.
Če potrebuje filter čiščenje in
predhodne vozne razmere niso
dopuščale samočiščenja, je o tem
voznik obveščen s kontrolno lučko
% . Na voznikovem informacijskem
zaslonu se sočasno izpiše Diesel
partic. filter is full continue driving (filter sajastih delcev je napolnjen,
nadaljujte z vožnjo) ali opozorilna
koda 55.
% sveti, ko je filter sajastih delcev
nasičen. Čimprej zaženite postopek
čiščenja.
% utripa, ko je filter sajastih delcev
maksimalno nasičen. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Postopek čiščenja
Za zagon postopka čiščenja
nadaljujte z vožnjo; število vrtljajev
motorja naj pri tem ne pade pod 2000. Po potrebi preklopite v nižjo prestavo. Sproži se samočiščenje filtra sajastihdelcev.
Če sveti tudi kontrolna lučka g,
samočiščenje ni več izvedljivo; tedaj
poiščite strokovno pomoč v servisni
delavnici.Svarilo
Če se postopek samočiščenja
prekine, obstaja možnost večjih poškodb motorja.
Čiščenje je dovršeno hitreje pri višjih
hitrostih in obremenitvah motorja.
Kontrolna lučka % ugasne takoj, ko
je samočiščenje dovršeno.
Katalizator Katalizator zmanjša delež škodljivih
sestavin v izpušnih plinih.
Svarilo
Uporaba ostalih gradacij goriv, ki
niso podana na straneh 3 211,
3 279 utegne poškodovati
katalizator.
Če zaide v katalizator nezgorelo
gorivo, lahko povzroči pregretje in nepopravljivo okvaro katalizatorja.
Zato se izogibajte nepotrebnemu
dolgemu aktiviranju zaganjača,
Page 170 of 303

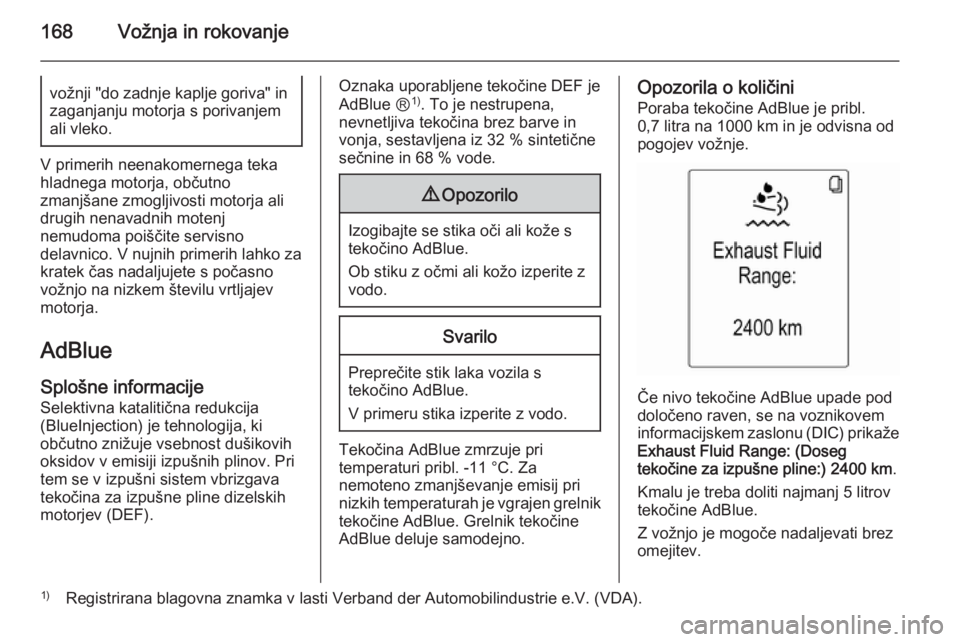

168Vožnja in rokovanjevožnji "do zadnje kaplje goriva" in
zaganjanju motorja s porivanjem ali vleko.
V primerih neenakomernega teka
hladnega motorja, občutno
zmanjšane zmogljivosti motorja ali
drugih nenavadnih motenj
nemudoma poiščite servisno
delavnico. V nujnih primerih lahko za
kratek čas nadaljujete s počasno
vožnjo na nizkem številu vrtljajev
motorja.
AdBlue Splošne informacije Selektivna katalitična redukcija
(BlueInjection) je tehnologija, ki
občutno znižuje vsebnost dušikovih
oksidov v emisiji izpušnih plinov. Pri
tem se v izpušni sistem vbrizgava
tekočina za izpušne pline dizelskih
motorjev (DEF).
Oznaka uporabljene tekočine DEF je
AdBlue Ⓡ 1)
. To je nestrupena,
nevnetljiva tekočina brez barve in
vonja, sestavljena iz 32 % sintetične
sečnine in 68 % vode.9 Opozorilo
Izogibajte se stika oči ali kože s
tekočino AdBlue.
Ob stiku z očmi ali kožo izperite z
vodo.
Svarilo
Preprečite stik laka vozila s
tekočino AdBlue.
V primeru stika izperite z vodo.
Tekočina AdBlue zmrzuje pri
temperaturi pribl. -11 °C. Za
nemoteno zmanjševanje emisij pri
nizkih temperaturah je vgrajen grelnik tekočine AdBlue. Grelnik tekočine
AdBlue deluje samodejno.
Opozorila o količini
Poraba tekočine AdBlue je pribl.0,7 litra na 1000 km in je odvisna od
pogojev vožnje.
Če nivo tekočine AdBlue upade pod
določeno raven, se na voznikovem
informacijskem zaslonu (DIC) prikaže
Exhaust Fluid Range: (Doseg
tekočine za izpušne pline:) 2400 km .
Kmalu je treba doliti najmanj 5 litrov
tekočine AdBlue.
Z vožnjo je mogoče nadaljevati brez
omejitev.
1) Registrirana blagovna znamka v lasti Verband der Automobilindustrie e.V. (VDA).
