OPEL ZAFIRA C 2014 Uporabniški priročnik

Vožnja in rokovanje219

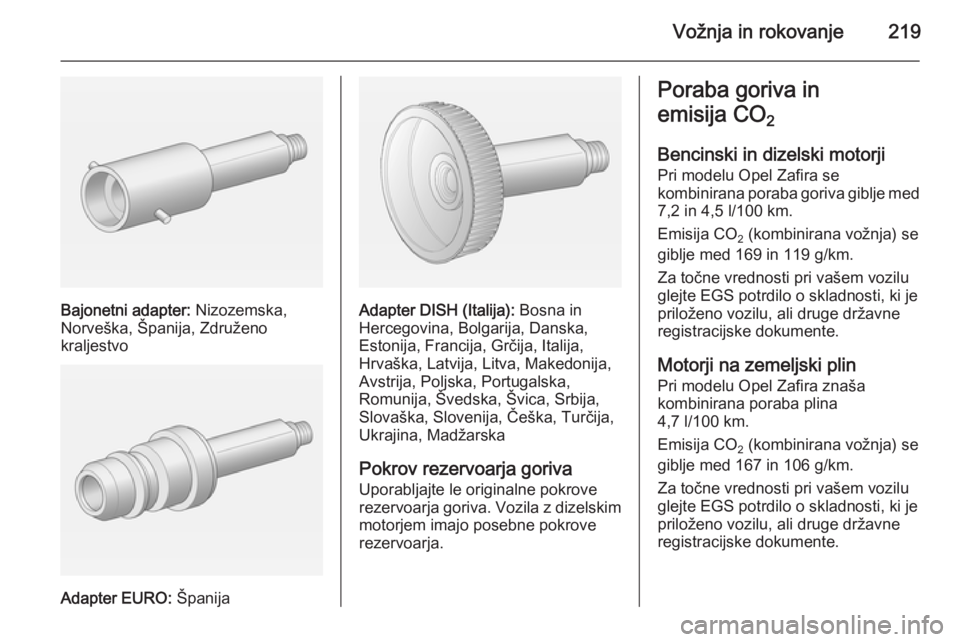

Bajonetni adapter: Nizozemska,
Norveška, Španija, Združeno
kraljestvo
Adapter EURO: Španija
Adapter DISH (Italija): Bosna in
Hercegovina, Bolgarija, Danska,
Estonija, Francija, Grčija, Italija,
Hrvaška, Latvija, Litva, Makedonija,
Avstrija, Poljska, Portugalska,
Romunija, Švedska, Švica, Srbija,
Slovaška, Slovenija, Češka, Turčija,
Ukrajina, Madžarska
Pokrov rezervoarja goriva
Uporabljajte le originalne pokrove
rezervoarja goriva. Vozila z dizelskim
motorjem imajo posebne pokrove
rezervoarja.
Poraba goriva in
emisija CO 2
Bencinski in dizelski motorji Pri modelu Opel Zafira se
kombinirana poraba goriva giblje med
7,2 in 4,5 l/100 km.
Emisija CO 2 (kombinirana vožnja) se
giblje med 169 in 119 g/km.
Za točne vrednosti pri vašem vozilu
glejte EGS potrdilo o skladnosti, ki je priloženo vozilu, ali druge državne
registracijske dokumente.
Motorji na zemeljski plin
Pri modelu Opel Zafira znaša
kombinirana poraba plina
4,7 l/100 km.
Emisija CO 2 (kombinirana vožnja) se
giblje med 167 in 106 g/km.
Za točne vrednosti pri vašem vozilu
glejte EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.

220Vožnja in rokovanje

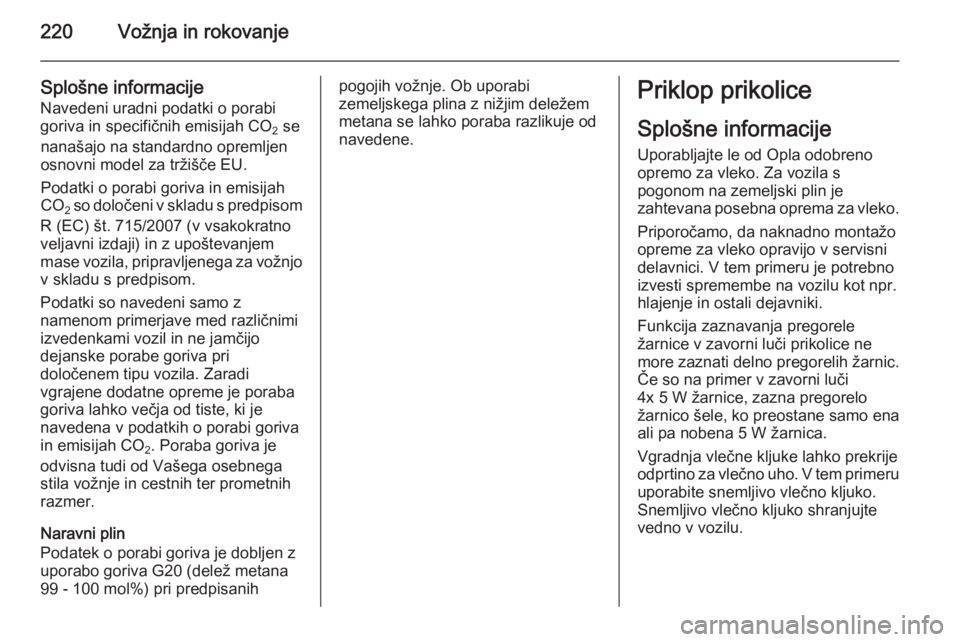

Splošne informacijeNavedeni uradni podatki o porabi
goriva in specifičnih emisijah CO 2 se
nanašajo na standardno opremljen
osnovni model za tržišče EU.
Podatki o porabi goriva in emisijah
CO 2 so določeni v skladu s predpisom
R (EC) št. 715/2007 (v vsakokratno
veljavni izdaji) in z upoštevanjem
mase vozila, pripravljenega za vožnjo v skladu s predpisom.
Podatki so navedeni samo z
namenom primerjave med različnimi
izvedenkami vozil in ne jamčijo
dejanske porabe goriva pri
določenem tipu vozila. Zaradi
vgrajene dodatne opreme je poraba
goriva lahko večja od tiste, ki je
navedena v podatkih o porabi goriva
in emisijah CO 2. Poraba goriva je
odvisna tudi od Vašega osebnega stila vožnje in cestnih ter prometnih
razmer.
Naravni plin
Podatek o porabi goriva je dobljen z
uporabo goriva G20 (delež metana
99 - 100 mol%) pri predpisanihpogojih vožnje. Ob uporabi
zemeljskega plina z nižjim deležem metana se lahko poraba razlikuje od
navedene.Priklop prikolice
Splošne informacijeUporabljajte le od Opla odobreno
opremo za vleko. Za vozila s
pogonom na zemeljski plin je
zahtevana posebna oprema za vleko.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic. Če so na primer v zavorni luči
4x 5 W žarnice, zazna pregorelo
žarnico šele, ko preostane samo ena
ali pa nobena 5 W žarnica.
Vgradnja vlečne kljuke lahko prekrije
odprtino za vlečno uho. V tem primeru
uporabite snemljivo vlečno kljuko.
Snemljivo vlečno kljuko shranjujte
vedno v vozilu.

Vožnja in rokovanje221Vozne lastnosti, nasveti za
vleko Pred priključitvijo prikolice namastitekroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne
mastite, ker stabilizator deluje na
kroglo.
Pri prikolicah z manjšo stabilnostjo ali počitniških prikolicah z dovoljeno
skupno maso več kot 1300 kg je nad hitrostjo 80 km/h priporočljiva
uporaba protinihajnega stabilizatorja.
Če prikolico prične zanašati, vozite
počasneje, ne obračajte volana in po
potrebi, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na
predpisano vrednost za maksimalno
obremenitev 3 288.Vleka prikolice
Obremenitve pri vleki Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne
smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. V splošnem velja
ta obremenitev za vzpone do največ
12 %.
Dovoljena priklopna obremenitev
velja le za določene vzpone in le na
nadmorski višini do 1000 m. Ker je pri
dvigovanju nadmorske višine nad
1000 m in višje zrak vse bolj redek, se motorju temu sorazmerno manjša
zmogljivost in prav tako njegov
vzpenjalni učinek. Zato mora biti
skupna masa vozila s priklopnikom
na vsakih dodatnih 1000 metrov
višine za 10 % manjša. Masepriklopnikov ni potrebno zmanjšati na cestah z lažjimi vzponi (do 8 %, npr.
na avtocestah).
Dovoljena skupna masa vlečnega vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na tipski ploščici 3 274.
Navpična sila na vlečno kljuko
To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena obremenitev
vlečne kljuke (75 kg) je označena na
tipski tabeli naprave za vleko in v
dokumentih vozila. Obvezno
upoštevajte predpisano dovoljeno
obremenitev, posebej pri težkih
prikolicah. Vertikalna obremenitev
vlečne kljuke ne sme biti manjša od
25 kg.

222Vožnja in rokovanje

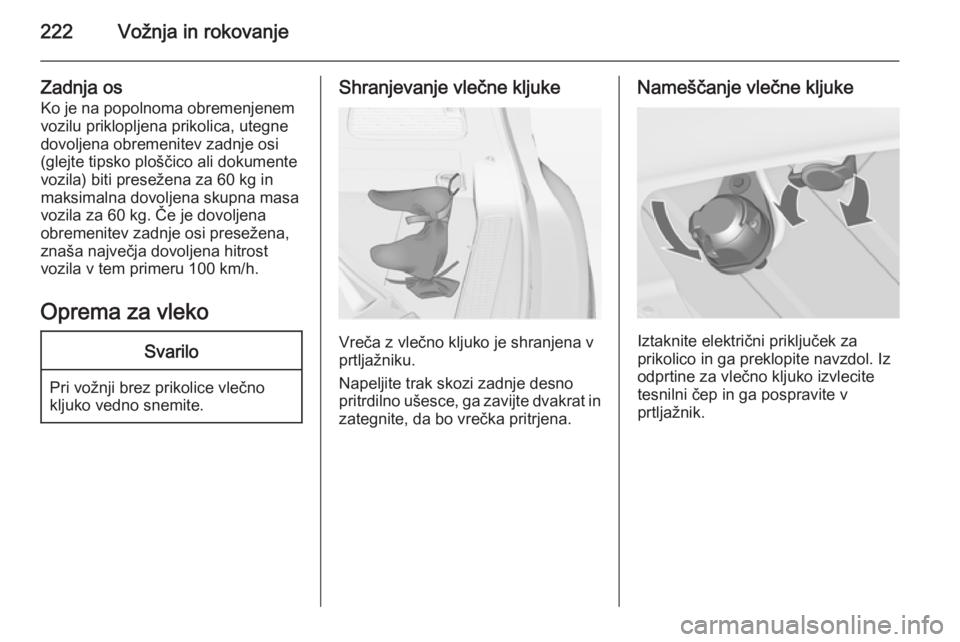

Zadnja osKo je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 60 kg in maksimalna dovoljena skupna masa
vozila za 60 kg. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Pri vožnji brez prikolice vlečno
kljuko vedno snemite.
Shranjevanje vlečne kljuke
Vreča z vlečno kljuko je shranjena v
prtljažniku.
Napeljite trak skozi zadnje desno
pritrdilno ušesce, ga zavijte dvakrat in zategnite, da bo vrečka pritrjena.
Nameščanje vlečne kljuke
Iztaknite električni priključek za
prikolico in ga preklopite navzdol. Iz
odprtine za vlečno kljuko izvlecite
tesnilni čep in ga pospravite v
prtljažnik.

Vožnja in rokovanje223

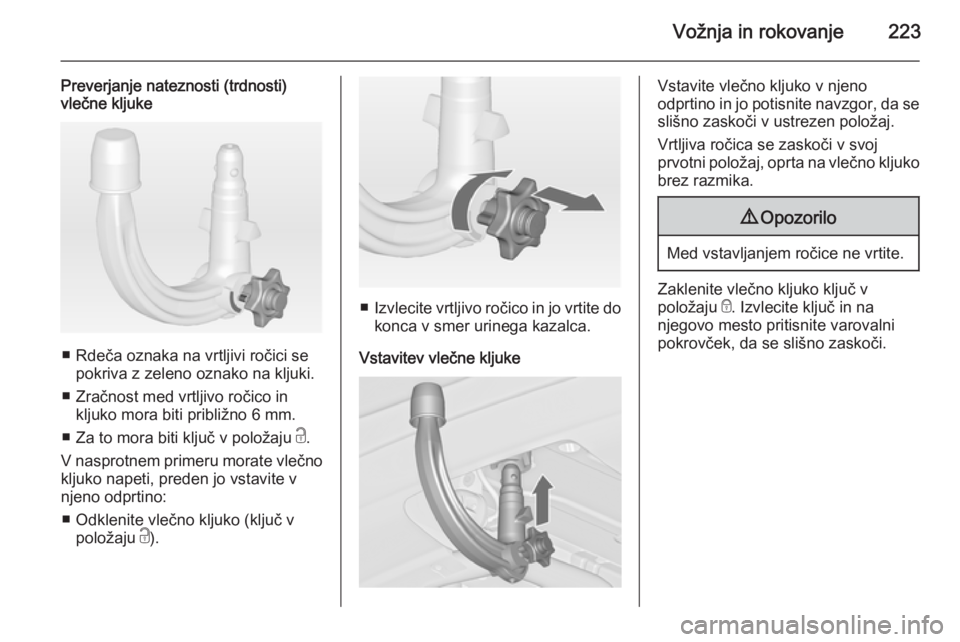

Preverjanje nateznosti (trdnosti)
vlečne kljuke
■ Rdeča oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
■ Zračnost med vrtljivo ročico in kljuko mora biti približno 6 mm.
■ Za to mora biti ključ v položaju c.
V nasprotnem primeru morate vlečno kljuko napeti, preden jo vstavite v
njeno odprtino:
■ Odklenite vlečno kljuko (ključ v položaju c).
■ Izvlecite vrtljivo ročico in jo vrtite do
konca v smer urinega kazalca.
Vstavitev vlečne kljuke
Vstavite vlečno kljuko v njeno
odprtino in jo potisnite navzgor, da se
slišno zaskoči v ustrezen položaj.
Vrtljiva ročica se zaskoči v svoj
prvotni položaj, oprta na vlečno kljuko
brez razmika.9 Opozorilo
Med vstavljanjem ročice ne vrtite.
Zaklenite vlečno kljuko ključ v
položaju e. Izvlecite ključ in na
njegovo mesto pritisnite varovalni
pokrovček, da se slišno zaskoči.

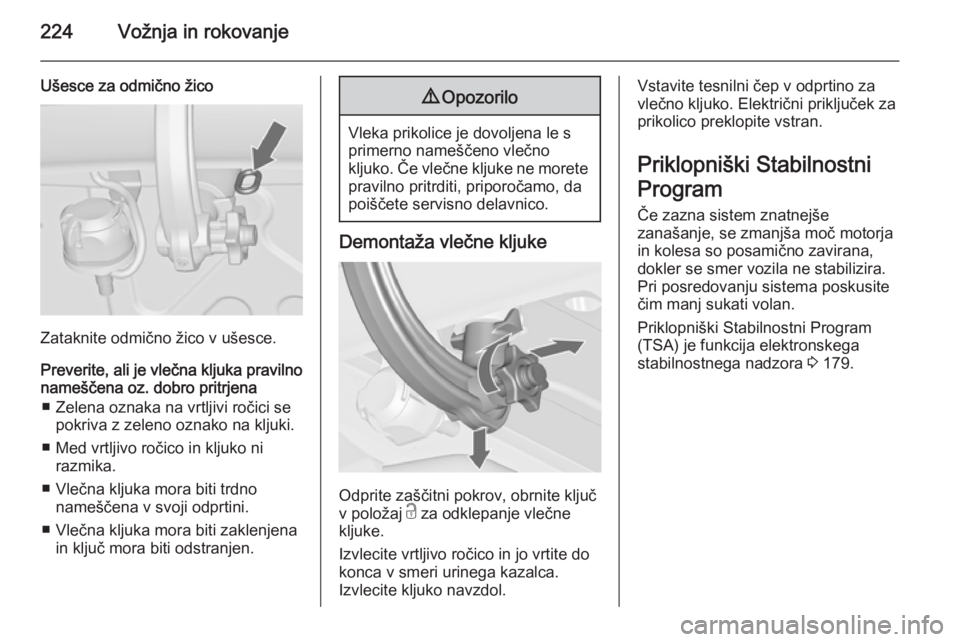

224Vožnja in rokovanje
Ušesce za odmično žico
Zataknite odmično žico v ušesce.
Preverite, ali je vlečna kljuka pravilno nameščena oz. dobro pritrjena
■ Zelena oznaka na vrtljivi ročici se pokriva z zeleno oznako na kljuki.
■ Med vrtljivo ročico in kljuko ni razmika.
■ Vlečna kljuka mora biti trdno nameščena v svoji odprtini.
■ Vlečna kljuka mora biti zaklenjena in ključ mora biti odstranjen.
9 Opozorilo
Vleka prikolice je dovoljena le s
primerno nameščeno vlečno
kljuko. Če vlečne kljuke ne morete pravilno pritrditi, priporočamo, da
poiščete servisno delavnico.
Demontaža vlečne kljuke
Odprite zaščitni pokrov, obrnite ključ
v položaj c za odklepanje vlečne
kljuke.
Izvlecite vrtljivo ročico in jo vrtite do konca v smeri urinega kazalca.
Izvlecite kljuko navzdol.
Vstavite tesnilni čep v odprtino za
vlečno kljuko. Električni priključek za
prikolico preklopite vstran.
Priklopniški Stabilnostni
Program
Če zazna sistem znatnejše
zanašanje, se zmanjša moč motorja
in kolesa so posamično zavirana,
dokler se smer vozila ne stabilizira.
Pri posredovanju sistema poskusite
čim manj sukati volan.
Priklopniški Stabilnostni Program
(TSA) je funkcija elektronskega
stabilnostnega nadzora 3 179.

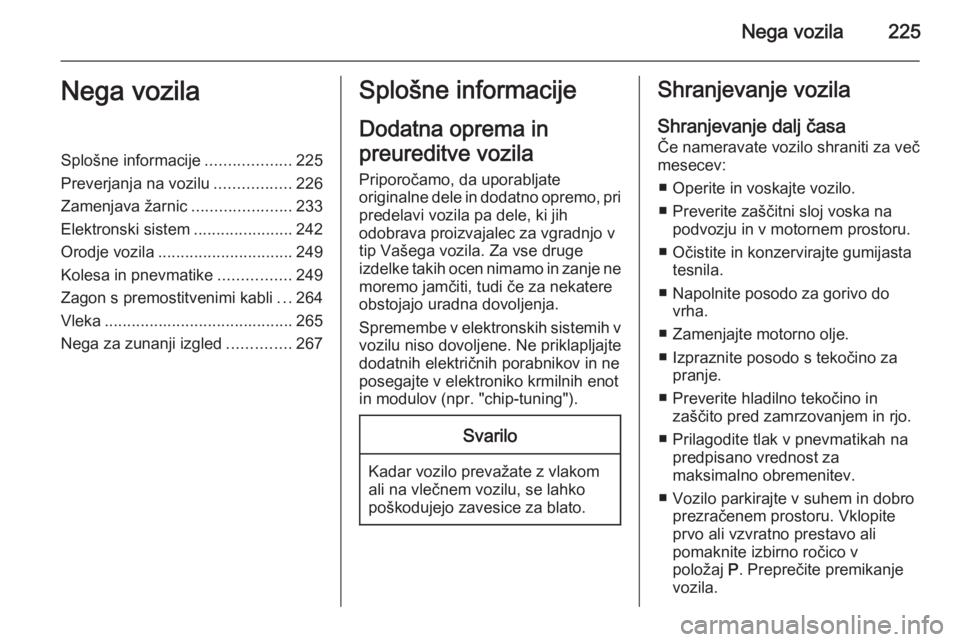

Nega vozila225Nega vozilaSplošne informacije...................225
Preverjanja na vozilu .................226
Zamenjava žarnic ......................233
Elektronski sistem ......................242
Orodje vozila .............................. 249
Kolesa in pnevmatike ................249
Zagon s premostitvenimi kabli ...264
Vleka .......................................... 265
Nega za zunanji izgled ..............267Splošne informacije
Dodatna oprema in
preureditve vozila Priporočamo, da uporabljate
originalne dele in dodatno opremo, pri
predelavi vozila pa dele, ki jih
odobrava proizvajalec za vgradnjo v tip Vašega vozila. Za vse druge
izdelke takih ocen nimamo in zanje ne
moremo jamčiti, tudi če za nekatere
obstojajo uradna dovoljenja.
Spremembe v elektronskih sistemih v vozilu niso dovoljene. Ne priklapljajte
dodatnih električnih porabnikov in ne
posegajte v elektroniko krmilnih enot in modulov (npr. "chip-tuning").Svarilo
Kadar vozilo prevažate z vlakom
ali na vlečnem vozilu, se lahko
poškodujejo zavesice za blato.
Shranjevanje vozila
Shranjevanje dalj časa
Če nameravate vozilo shraniti za več
mesecev:
■ Operite in voskajte vozilo.
■ Preverite zaščitni sloj voska na podvozju in v motornem prostoru.
■ Očistite in konzervirajte gumijasta tesnila.
■ Napolnite posodo za gorivo do vrha.
■ Zamenjajte motorno olje.
■ Izpraznite posodo s tekočino za pranje.
■ Preverite hladilno tekočino in zaščito pred zamrzovanjem in rjo.
■ Prilagodite tlak v pnevmatikah na predpisano vrednost za
maksimalno obremenitev.
■ Vozilo parkirajte v suhem in dobro prezračenem prostoru. Vklopite
prvo ali vzvratno prestavo ali
pomaknite izbirno ročico v
položaj P. Preprečite premikanje
vozila.

226Nega vozila

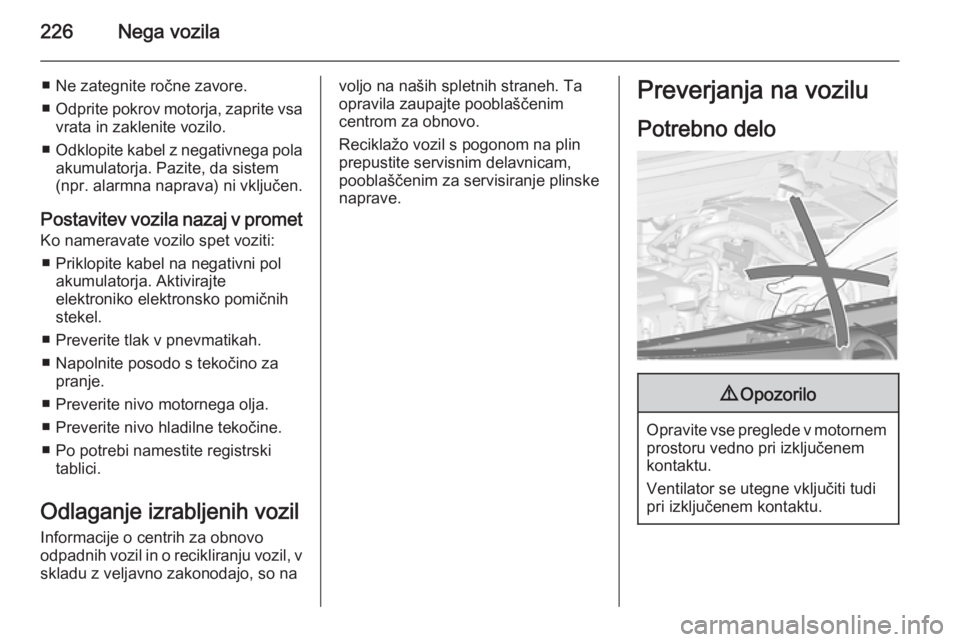

■ Ne zategnite ročne zavore.■ Odprite pokrov motorja, zaprite vsa
vrata in zaklenite vozilo.
■ Odklopite kabel z negativnega pola
akumulatorja. Pazite, da sistem
(npr. alarmna naprava) ni vključen.
Postavitev vozila nazaj v promet
Ko nameravate vozilo spet voziti:
■ Priklopite kabel na negativni pol akumulatorja. Aktivirajte
elektroniko elektronsko pomičnih
stekel.
■ Preverite tlak v pnevmatikah.
■ Napolnite posodo s tekočino za pranje.
■ Preverite nivo motornega olja.
■ Preverite nivo hladilne tekočine.
■ Po potrebi namestite registrski tablici.
Odlaganje izrabljenih vozil
Informacije o centrih za obnovo
odpadnih vozil in o recikliranju vozil, v skladu z veljavno zakonodajo, so navoljo na naših spletnih straneh. Ta
opravila zaupajte pooblaščenim
centrom za obnovo.
Reciklažo vozil s pogonom na plin
prepustite servisnim delavnicam,
pooblaščenim za servisiranje plinske
naprave.Preverjanja na vozilu
Potrebno delo9 Opozorilo
Opravite vse preglede v motornem
prostoru vedno pri izključenem
kontaktu.
Ventilator se utegne vključiti tudi
pri izključenem kontaktu.

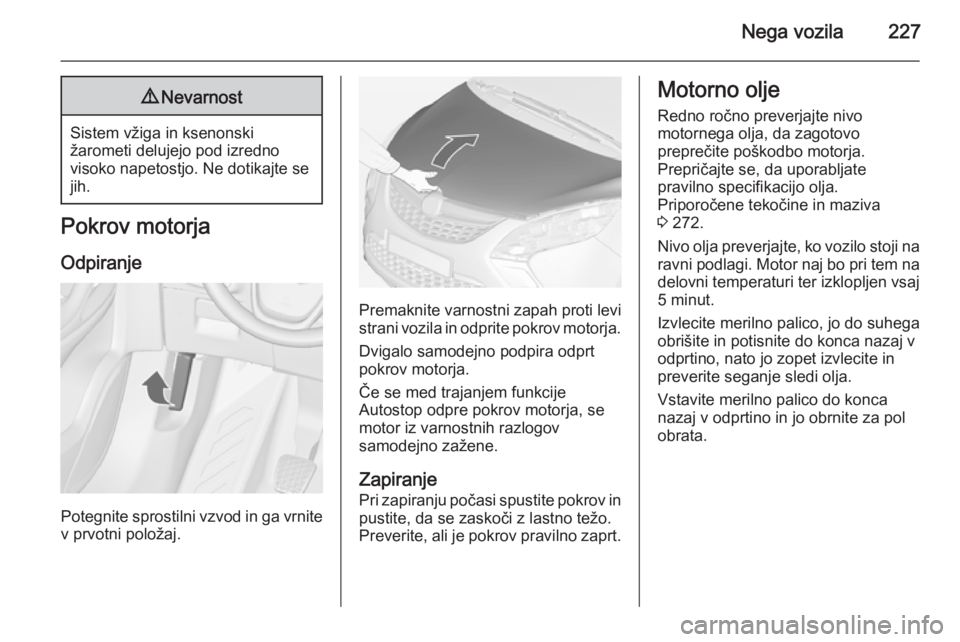

Nega vozila2279Nevarnost
Sistem vžiga in ksenonski
žarometi delujejo pod izredno
visoko napetostjo. Ne dotikajte se
jih.
Pokrov motorja
Odpiranje
Potegnite sprostilni vzvod in ga vrnite v prvotni položaj.
Premaknite varnostni zapah proti levi
strani vozila in odprite pokrov motorja.
Dvigalo samodejno podpira odprt
pokrov motorja.
Če se med trajanjem funkcije
Autostop odpre pokrov motorja, se
motor iz varnostnih razlogov
samodejno zažene.
Zapiranje
Pri zapiranju počasi spustite pokrov in
pustite, da se zaskoči z lastno težo.
Preverite, ali je pokrov pravilno zaprt.
Motorno olje
Redno ročno preverjajte nivo
motornega olja, da zagotovo
preprečite poškodbo motorja.
Prepričajte se, da uporabljate
pravilno specifikacijo olja.
Priporočene tekočine in maziva
3 272.
Nivo olja preverjajte, ko vozilo stoji na
ravni podlagi. Motor naj bo pri tem na delovni temperaturi ter izklopljen vsaj 5 minut.
Izvlecite merilno palico, jo do suhega
obrišite in potisnite do konca nazaj v
odprtino, nato jo zopet izvlecite in
preverite seganje sledi olja.
Vstavite merilno palico do konca
nazaj v odprtino in jo obrnite za pol
obrata.

228Nega vozila

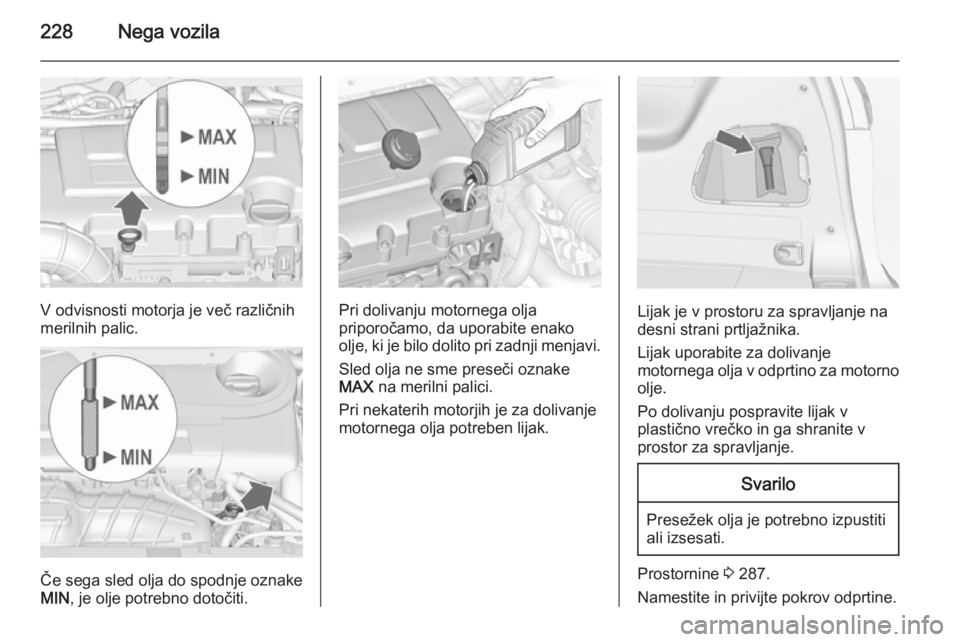

V odvisnosti motorja je več različnih
merilnih palic.
Če sega sled olja do spodnje oznake
MIN , je olje potrebno dotočiti.
Pri dolivanju motornega olja
priporočamo, da uporabite enako
olje, ki je bilo dolito pri zadnji menjavi.
Sled olja ne sme preseči oznake
MAX na merilni palici.
Pri nekaterih motorjih je za dolivanje
motornega olja potreben lijak.Lijak je v prostoru za spravljanje na
desni strani prtljažnika.
Lijak uporabite za dolivanje
motornega olja v odprtino za motorno
olje.
Po dolivanju pospravite lijak v
plastično vrečko in ga shranite v
prostor za spravljanje.
Svarilo
Presežek olja je potrebno izpustiti
ali izsesati.
Prostornine 3 287.
Namestite in privijte pokrov odprtine.
