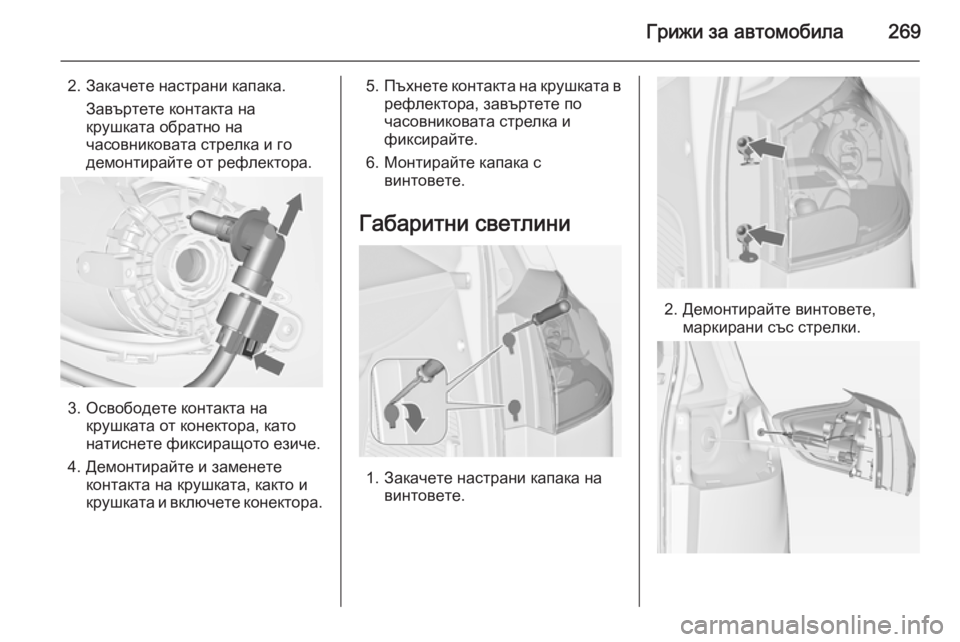

Грижи за автомобила269
2. Закачете настрани капака.Завъртете контакта на
крушката обратно на
часовниковата стрелка и го
демонтирайте от рефлектора.
3. Освободете контакта на крушката от конектора, като
натиснете фиксиращото езиче.
4. Демонтирайте и заменете контакта на крушката, както и
крушката и включете конектора.
5. Пъхнете контакта на крушката в
рефлектора, завъртете по
часовниковата стрелка и
фиксирайте.
6. Монтирайте капака с винтовете.
Габаритни светлини
1. Закачете настрани капака на винтовете.
2. Демонтирайте винтовете, маркирани със стрелки.

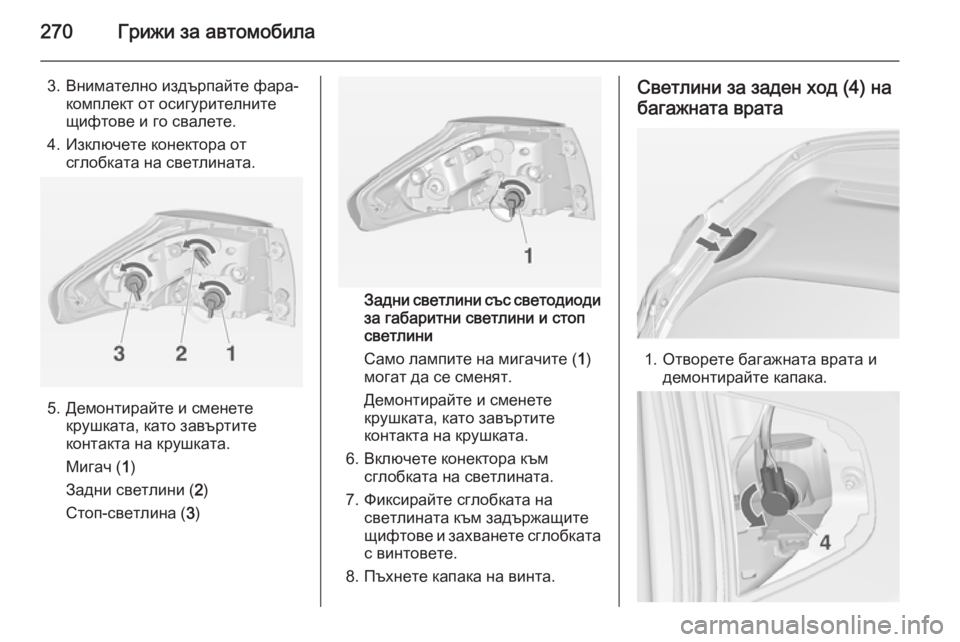

270Грижи за автомобила
3. Внимателно издърпайте фара-комплект от осигурителните
щифтове и го свалете.
4. Изключете конектора от сглобката на светлината.
5. Демонтирайте и сменетекрушката, като завъртите
контакта на крушката.
Мигач ( 1)
Задни светлини ( 2)
Стоп-светлина ( 3)
Задни светлини със светодиоди
за габаритни светлини и стоп
светлини
Само лампите на мигачите ( 1)
могат да се сменят.
Демонтирайте и сменете
крушката, като завъртите
контакта на крушката.
6. Включете конектора към сглобката на светлината.
7. Фиксирайте сглобката на светлината към задържащите
щифтове и захванете сглобката с винтовете.
8. Пъхнете капака на винта.
Светлини за заден ход (4) на
багажната врата
1. Отворете багажната врата и демонтирайте капака.

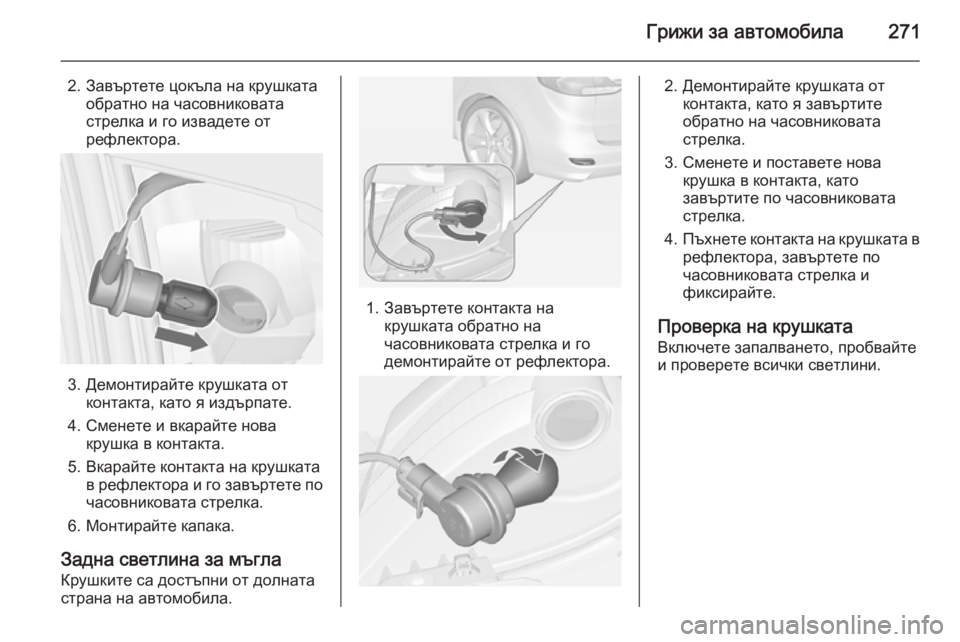

Грижи за автомобила271
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
рефлектора.
3. Демонтирайте крушката от контакта, като я издърпате.
4. Сменете и вкарайте нова крушка в контакта.
5. Вкарайте контакта на крушката в рефлектора и го завъртете по
часовниковата стрелка.
6. Монтирайте капака.
Задна светлина за мъгла
Крушките са достъпни от долната
страна на автомобила.
1. Завъртете контакта на крушката обратно начасовниковата стрелка и го
демонтирайте от рефлектора.
2. Демонтирайте крушката от контакта, като я завъртите
обратно на часовниковата
стрелка.
3. Сменете и поставете нова крушка в контакта, като
завъртите по часовниковата
стрелка.
4. Пъхнете контакта на крушката в
рефлектора, завъртете по
часовниковата стрелка и
фиксирайте.
Проверка на крушката Включете запалването, пробвайте
и проверете всички светлини.

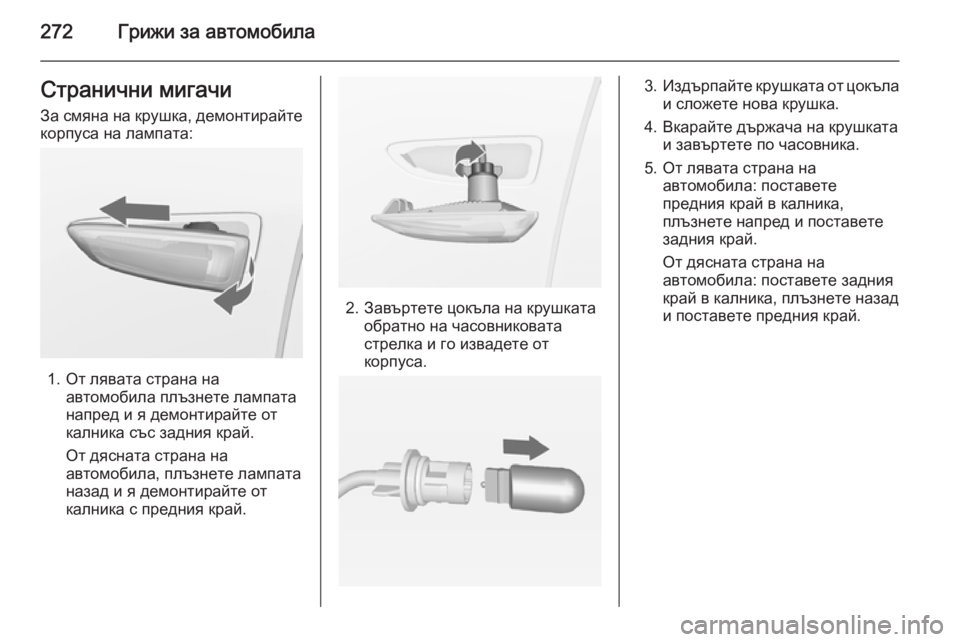

272Грижи за автомобилаСтранични мигачиЗа смяна на крушка, демонтирайте
корпуса на лампата:
1. От лявата страна на автомобила плъзнете лампата
напред и я демонтирайте от
калника със задния край.
От дясната страна на автомобила, плъзнете лампата
назад и я демонтирайте от
калника с предния край.
2. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
корпуса.
3. Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. От лявата страна на автомобила: поставете
предния край в калника,
плъзнете напред и поставете
задния край.
От дясната страна на
автомобила: поставете задния
край в калника, плъзнете назад
и поставете предния край.

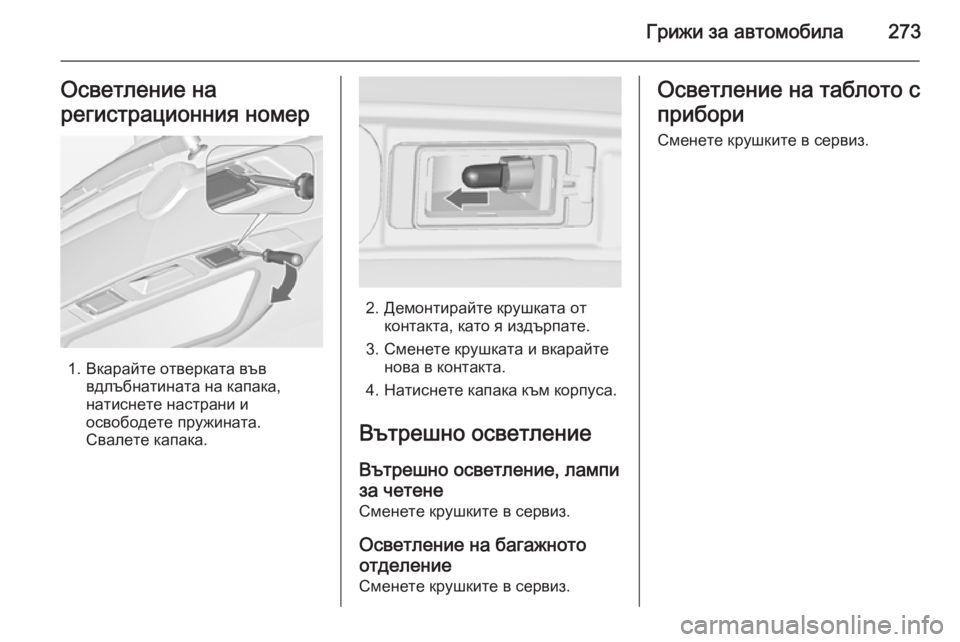

Грижи за автомобила273Осветление на
регистрационния номер
1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
Свалете капака.
2. Демонтирайте крушката от контакта, като я издърпате.
3. Сменете крушката и вкарайте нова в контакта.
4. Натиснете капака към корпуса.
Вътрешно осветление
Вътрешно осветление, лампи за четене Сменете крушките в сервиз.
Осветление на багажното
отделение Сменете крушките в сервиз.
Осветление на таблото с
прибори Сменете крушките в сервиз.

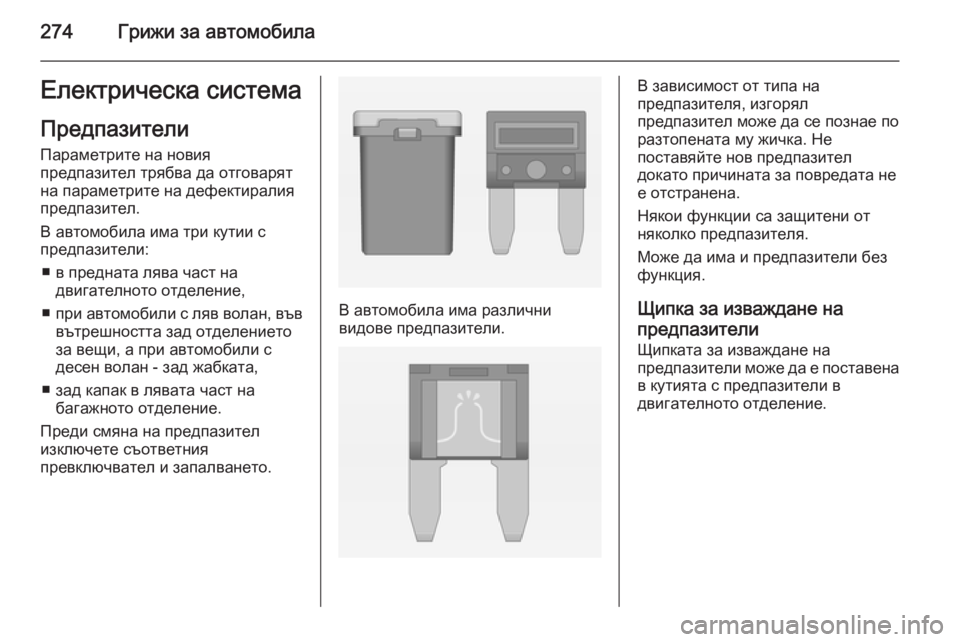

274Грижи за автомобилаЕлектрическа системаПредпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
■ в предната лява част на двигателното отделение,
■ при автомобили с ляв волан, във
вътрешността зад отделението
за вещи, а при автомобили с
десен волан - зад жабката,
■ зад капак в лявата част на багажното отделение.
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
В автомобила има различни
видове предпазители.
В зависимост от типа на
предпазителя, изгорял
предпазител може да се познае по
разтопената му жичка. Не
поставяйте нов предпазител
докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.
Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена в кутията с предпазители в
двигателното отделение.

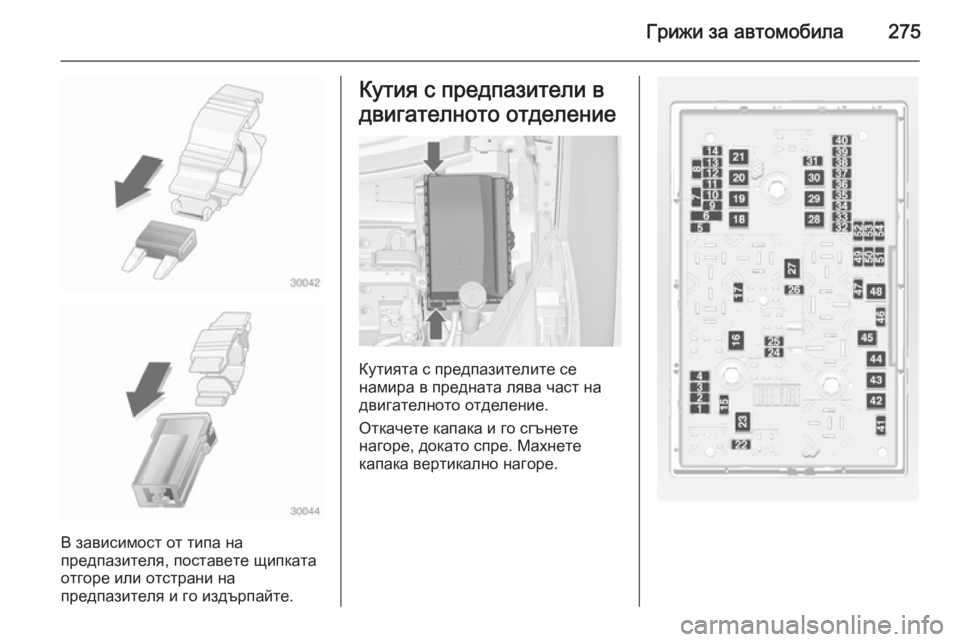

Грижи за автомобила275
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.

276Грижи за автомобила
№Верига1Контролен модул на двигателя2Ламбда сензор3Впръскване на горивото, запа‐
лителна система4Впръскване на горивото, запа‐ лителна система5–6Отопление на огледалото,
алармена система против
кражба7Управление на вентилатора,
контролен модул на двигателя,
контролен модул на скоростна
кутия8Ламбда сонда, охлаждане на
двигател9Сензор на задното стъкло10Сензор на акумулатора11Освобождаване капака на
багажника12Адаптивни предни светлини,
автоматичен контрол на свет‐
лините№Верига13ABS14Чистачка на задното стъкло15Контролен модул на двигателя16Стартер17Контролен блок на скорост‐
ната кутия18Отопляемо задно стъкло19Предни електрически
прозорци20Задни електрически прозорци21Заден електрически център22Лява дълга светлина (хало‐
генна)23Система за измиване на пред‐ ните фарове24Дясна къса светлина (ксено‐
нова)25Лява къса светлина (ксено‐
нова)26Предни фарове за мъгла27Подгряване на дизеловия
филтър28Система "стоп/старт"№Верига29Електрическа ръчна спирачка30ABS31Адаптивен круиз контрол32Въздушна възглавница33Адаптивни предни светлини,
автоматичен контрол на свет‐
лините34Рециркулация на отработе‐
ните газове35Външно огледало за обратно
виждане, сензор за дъжд36Климатичен контрол37Електромагнитен клапан на
контейнера с активен въглен38Вакуумна помпа39Централен контролен модул40Системи за измиване на пред‐
ното и задното стъкло41Дясна дълга светлина (хало‐
генна)42Вентилатор на радиатора43Чистачки на предното стъкло44Чистачки на предното стъкло

Грижи за автомобила277

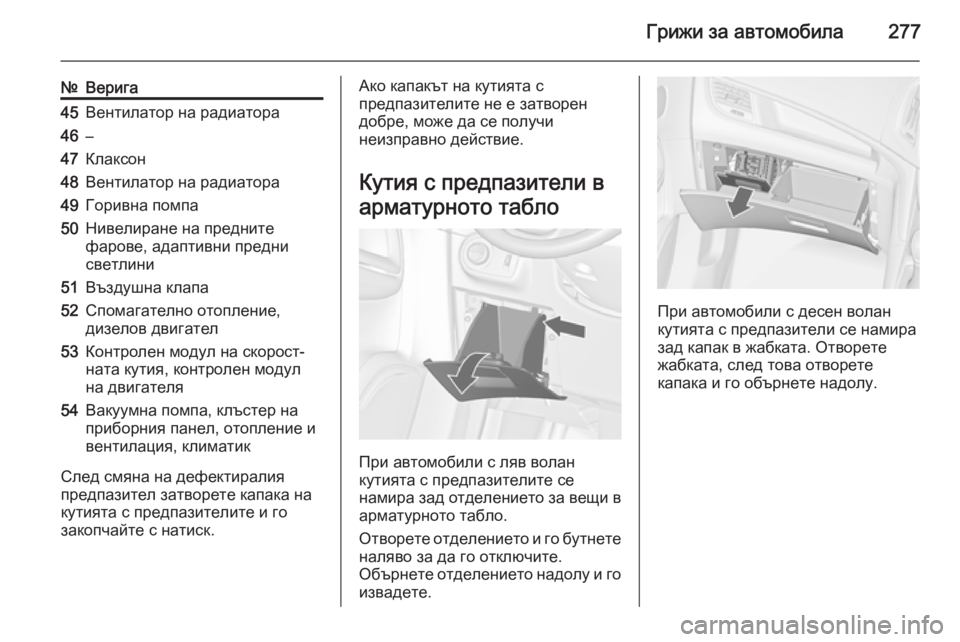

№Верига45Вентилатор на радиатора46–47Клаксон48Вентилатор на радиатора49Горивна помпа50Нивелиране на предните
фарове, адаптивни предни
светлини51Въздушна клапа52Спомагателно отопление,
дизелов двигател53Контролен модул на скорост‐
ната кутия, контролен модул
на двигателя54Вакуумна помпа, клъстер на
приборния панел, отопление и
вентилация, климатик
След смяна на дефектиралия
предпазител затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с
предпазителите не е затворен
добре, може да се получи
неизправно действие.
Кутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи в
арматурното табло.
Отворете отделението и го бутнете наляво за да го отключите.
Обърнете отделението надолу и го
извадете.
При автомобили с десен волан
кутията с предпазители се намира
зад капак в жабката. Отворете
жабката, след това отворете
капака и го обърнете надолу.

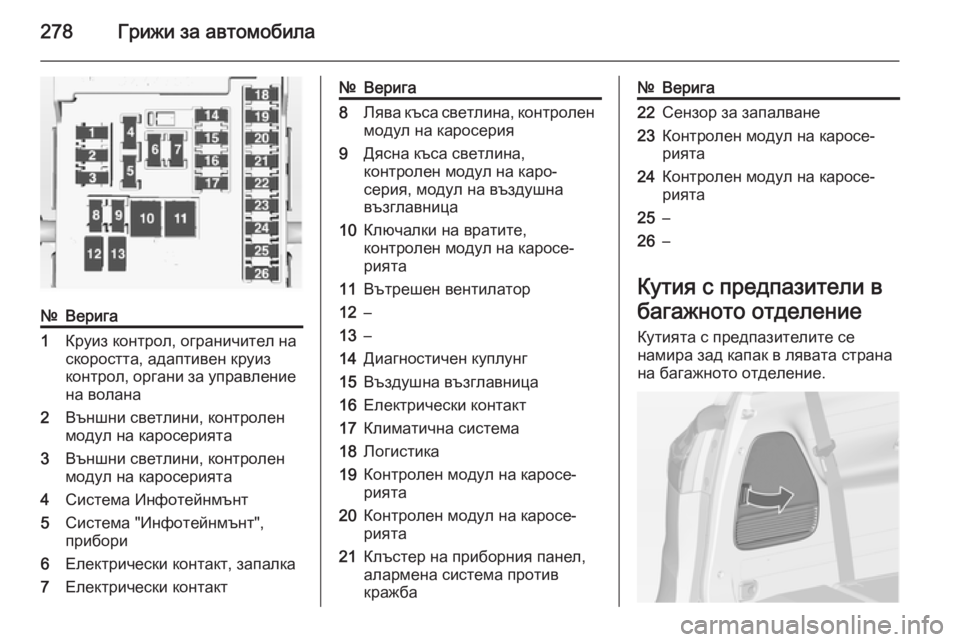

278Грижи за автомобила
№Верига1Круиз контрол, ограничител на
скоростта, адаптивен круиз
контрол, органи за управление на волана2Външни светлини, контролен
модул на каросерията3Външни светлини, контролен
модул на каросерията4Система Инфотейнмънт5Система "Инфотейнмънт",
прибори6Електрически контакт, запалка7Електрически контакт№Верига8Лява къса светлина, контролен
модул на каросерия9Дясна къса светлина,
контролен модул на каро‐
серия, модул на въздушна
възглавница10Ключалки на вратите,
контролен модул на каросе‐
рията11Вътрешен вентилатор12–13–14Диагностичен куплунг15Въздушна възглавница16Електрически контакт17Климатична система18Логистика19Контролен модул на каросе‐
рията20Контролен модул на каросе‐
рията21Клъстер на приборния панел,
алармена система против
кражба№Верига22Сензор за запалване23Контролен модул на каросе‐
рията24Контролен модул на каросе‐
рията25–26–
Кутия с предпазители в
багажното отделение
Кутията с предпазителите се
намира зад капак в лявата страна
на багажното отделение.
