OPEL ZAFIRA C 2015.5 Instruktionsbok

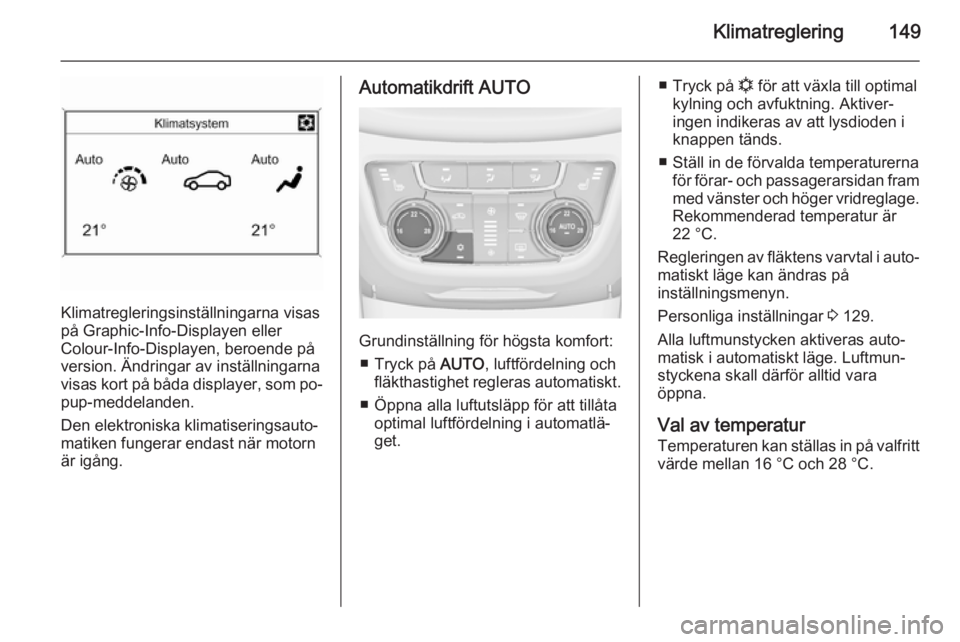

Klimatreglering149
Klimatregleringsinställningarna visas
på Graphic-Info-Displayen eller
Colour-Info-Displayen, beroende på
version. Ändringar av inställningarna
visas kort på båda displayer, som po‐ pup-meddelanden.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Tryck på AUTO, luftfördelning och
fläkthastighet regleras automatiskt.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
■ Tryck på n för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av att lysdioden i
knappen tänds.
■ Ställ in de förvalda temperaturerna för förar- och passagerarsidan fram
med vänster och höger vridreglage. Rekommenderad temperatur är
22 °C.
Regleringen av fläktens varvtal i auto‐
matiskt läge kan ändras på
inställningsmenyn.
Personliga inställningar 3 129.
Alla luftmunstycken aktiveras auto‐ matisk i automatiskt läge. Luftmun‐
styckena skall därför alltid vara
öppna.
Val av temperatur Temperaturen kan ställas in på valfritt
värde mellan 16 °C och 28 °C.

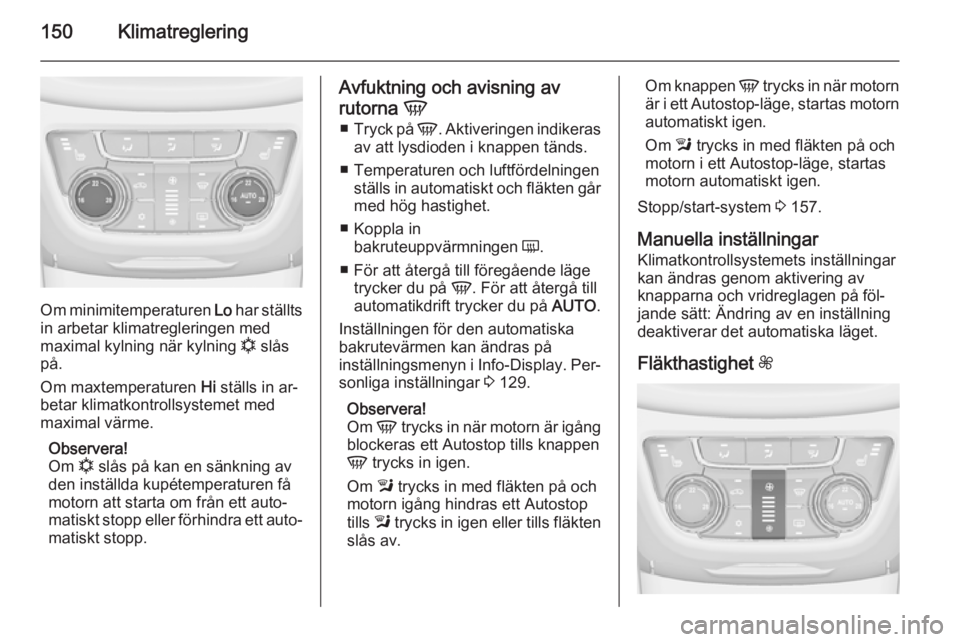

150Klimatreglering
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Avfuktning och avisning av
rutorna V
■ Tryck på V. Aktiveringen indikeras
av att lysdioden i knappen tänds.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.
■ Koppla in bakruteuppvärmningen Ü.
■ För att återgå till föregående läge trycker du på V. För att återgå till
automatikdrift trycker du på AUTO.
Inställningen för den automatiska
bakrutevärmen kan ändras på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 129.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om l trycks in med fläkten på och
motorn igång hindras ett Autostop
tills l trycks in igen eller tills fläkten
slås av.Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Om l trycks in med fläkten på och
motorn i ett Autostop-läge, startas
motorn automatiskt igen.
Stopp/start-system 3 157.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning
deaktiverar det automatiska läget.
Fläkthastighet Z

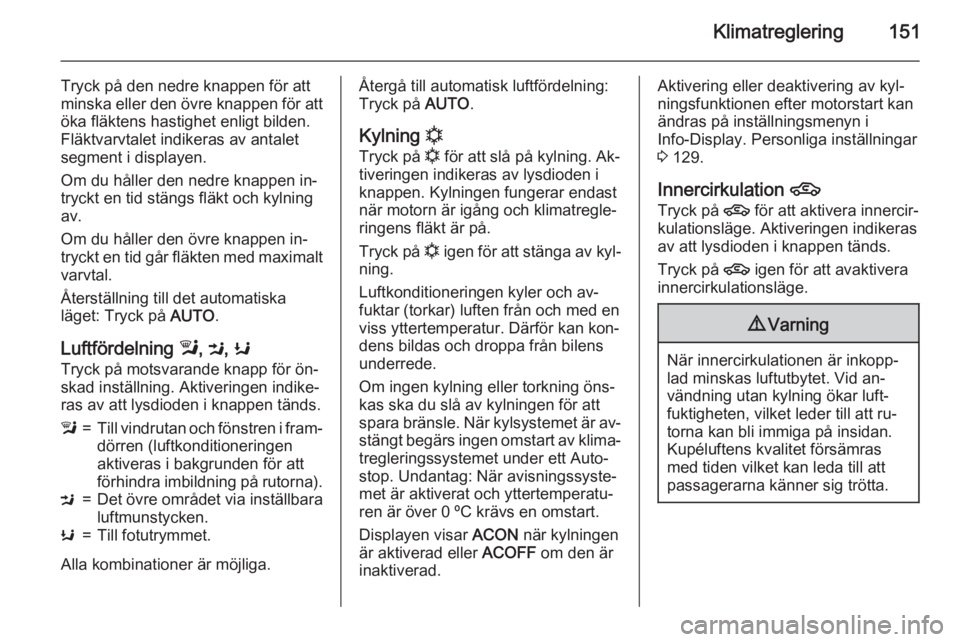

Klimatreglering151
Tryck på den nedre knappen för att
minska eller den övre knappen för att öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.
Om du håller den nedre knappen in‐ tryckt en tid stängs fläkt och kylning
av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt
varvtal.
Återställning till det automatiska
läget: Tryck på AUTO.
Luftfördelning l, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av att lysdioden i knappen tänds.l=Till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna).M=Det övre området via inställbara
luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på AUTO.
Kylning n
Tryck på n för att slå på kylning. Ak‐
tiveringen indikeras av lysdioden i knappen. Kylningen fungerar endast när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på n igen för att stänga av kyl‐
ning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en
viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐
tregleringssystemet under ett Auto‐
stop. Undantag: När avisningssyste‐
met är aktiverat och yttertemperatu‐
ren är över 0 ºC krävs en omstart.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.Aktivering eller deaktivering av kyl‐
ningsfunktionen efter motorstart kan
ändras på inställningsmenyn i
Info-Display. Personliga inställningar 3 129.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Aktiveringen indikeras av att lysdioden i knappen tänds.
Tryck på 4 igen för att avaktivera
innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.

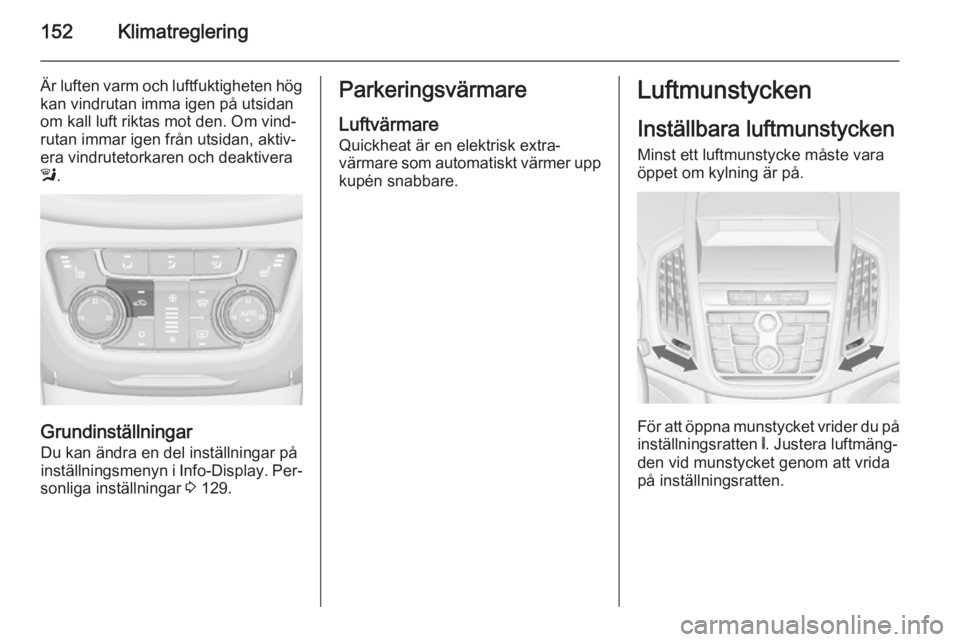

152Klimatreglering
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Om vind‐
rutan immar igen från utsidan, aktiv‐
era vindrutetorkaren och deaktivera
l .
Grundinställningar
Du kan ändra en del inställningar på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 129.
Parkeringsvärmare
Luftvärmare Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp
kupén snabbare.Luftmunstycken
Inställbara luftmunstycken Minst ett luftmunstycke måste vara
öppet om kylning är på.
För att öppna munstycket vrider du på inställningsratten B. Justera luftmäng‐
den vid munstycket genom att vrida
på inställningsratten.

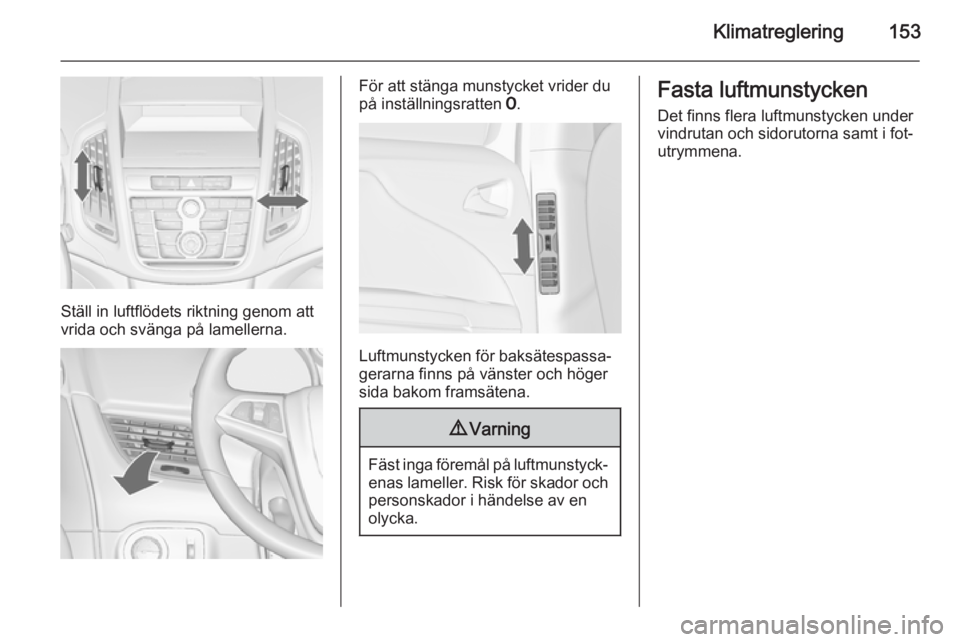

Klimatreglering153
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
För att stänga munstycket vrider du
på inställningsratten 7.
Luftmunstycken för baksätespassa‐
gerarna finns på vänster och höger sida bakom framsätena.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.

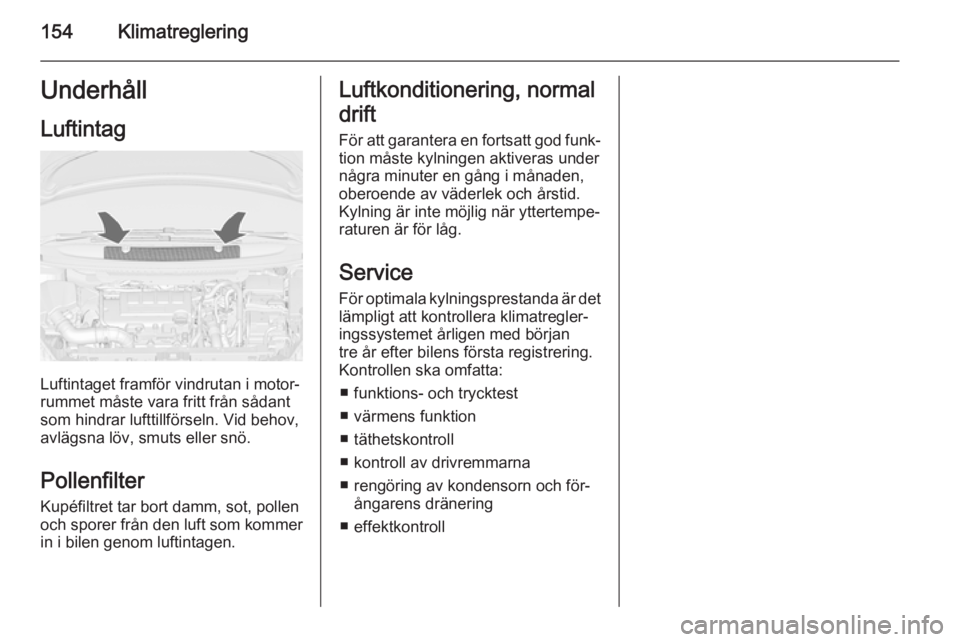

154KlimatregleringUnderhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.
Luftkonditionering, normal
drift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatregler‐
ingssystemet årligen med början tre år efter bilens första registrering.
Kontrollen ska omfatta:
■ funktions- och trycktest
■ värmens funktion
■ täthetskontroll
■ kontroll av drivremmarna
■ rengöring av kondensorn och för‐ ångarens dränering
■ effektkontroll

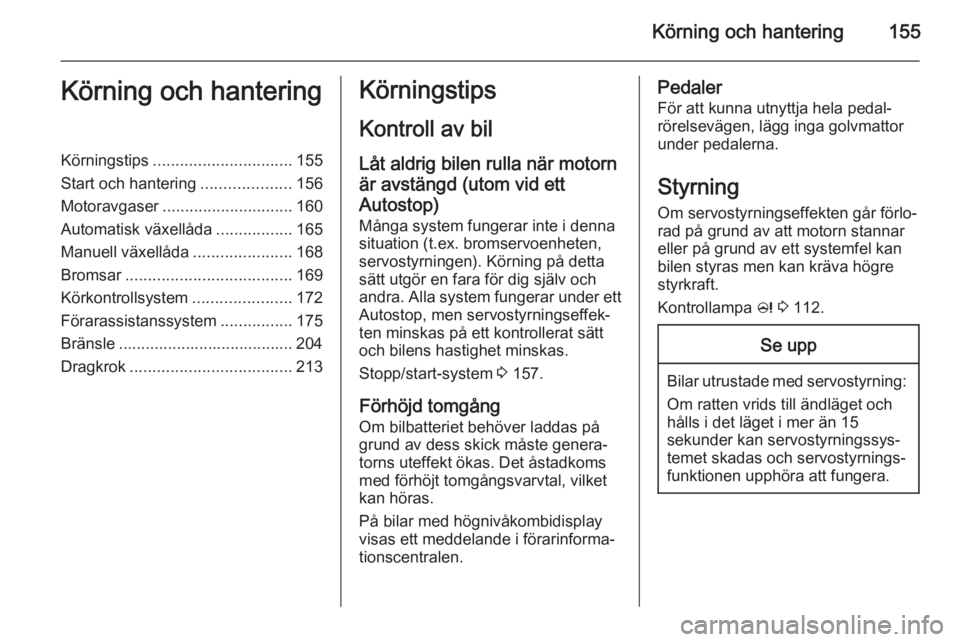

Körning och hantering155Körning och hanteringKörningstips............................... 155
Start och hantering ....................156
Motoravgaser ............................. 160
Automatisk växellåda .................165
Manuell växellåda ......................168
Bromsar ..................................... 169
Körkontrollsystem ......................172
Förarassistanssystem ................175
Bränsle ....................................... 204
Dragkrok .................................... 213Körningstips
Kontroll av bil
Låt aldrig bilen rulla när motorn
är avstängd (utom vid ett
Autostop) Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra. Alla system fungerar under ett
Autostop, men servostyrningseffek‐
ten minskas på ett kontrollerat sätt
och bilens hastighet minskas.
Stopp/start-system 3 157.
Förhöjd tomgång
Om bilbatteriet behöver laddas på grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
På bilar med högnivåkombidisplay
visas ett meddelande i förarinforma‐
tionscentralen.Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.
Styrning
Om servostyrningseffekten går förlo‐
rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 112.Se upp
Bilar utrustade med servostyrning:
Om ratten vrids till ändläget ochhålls i det läget i mer än 15
sekunder kan servostyrningssys‐
temet skadas och servostyrnings‐
funktionen upphöra att fungera.

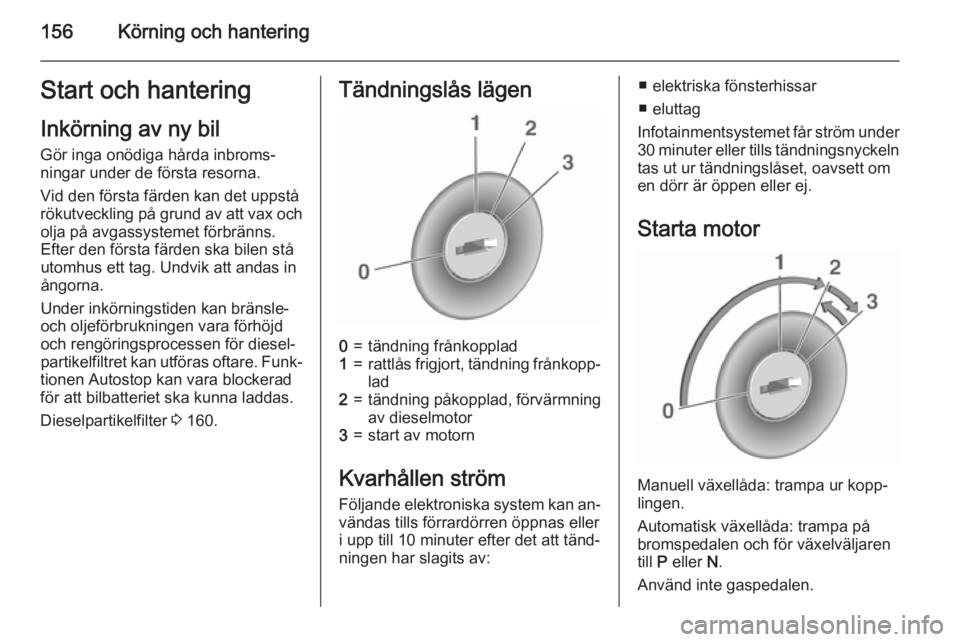

156Körning och hanteringStart och hanteringInkörning av ny bil
Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå rökutveckling på grund av att vax och olja på avgassystemet förbränns.
Efter den första färden ska bilen stå utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningstiden kan bränsle-
och oljeförbrukningen vara förhöjd
och rengöringsprocessen för diesel‐
partikelfiltret kan utföras oftare. Funk‐
tionen Autostop kan vara blockerad
för att bilbatteriet ska kunna laddas.
Dieselpartikelfilter 3 160.Tändningslås lägen0=tändning frånkopplad1=rattlås frigjort, tändning frånkopp‐
lad2=tändning påkopplad, förvärmning av dieselmotor3=start av motorn
Kvarhållen ström
Följande elektroniska system kan an‐vändas tills förrardörren öppnas eller
i upp till 10 minuter efter det att tänd‐
ningen har slagits av:
■ elektriska fönsterhissar
■ eluttag
Infotainmentsystemet får ström under
30 minuter eller tills tändningsnyckeln tas ut ur tändningslåset, oavsett om
en dörr är öppen eller ej.
Starta motor
Manuell växellåda: trampa ur kopp‐
lingen.
Automatisk växellåda: trampa på
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.

Körning och hantering157

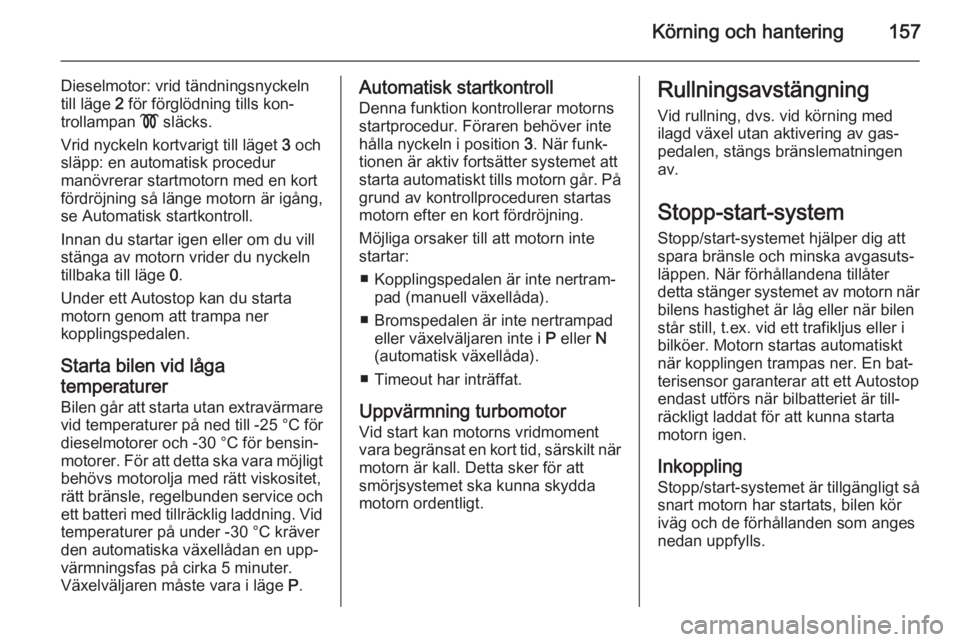

Dieselmotor: vrid tändningsnyckeln
till läge 2 för förglödning tills kon‐
trollampan ! släcks.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga
temperaturer
Bilen går att starta utan extravärmare vid temperaturer på ned till -25 °C för
dieselmotorer och -30 °C för bensin‐
motorer. För att detta ska vara möjligt
behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och
ett batteri med tillräcklig laddning. Vid
temperaturer på under -30 °C kräver
den automatiska växellådan en upp‐
värmningsfas på cirka 5 minuter.
Växelväljaren måste vara i läge P.Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
■ Kopplingspedalen är inte nertram‐ pad (manuell växellåda).
■ Bromspedalen är inte nertrampad eller växelväljaren inte i P eller N
(automatisk växellåda).
■ Timeout har inträffat.
Uppvärmning turbomotor Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.Rullningsavstängning
Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
av.
Stopp-start-system Stopp/start-systemet hjälper dig att
spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när
bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En bat‐
terisensor garanterar att ett Autostop
endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.

158Körning och hantering

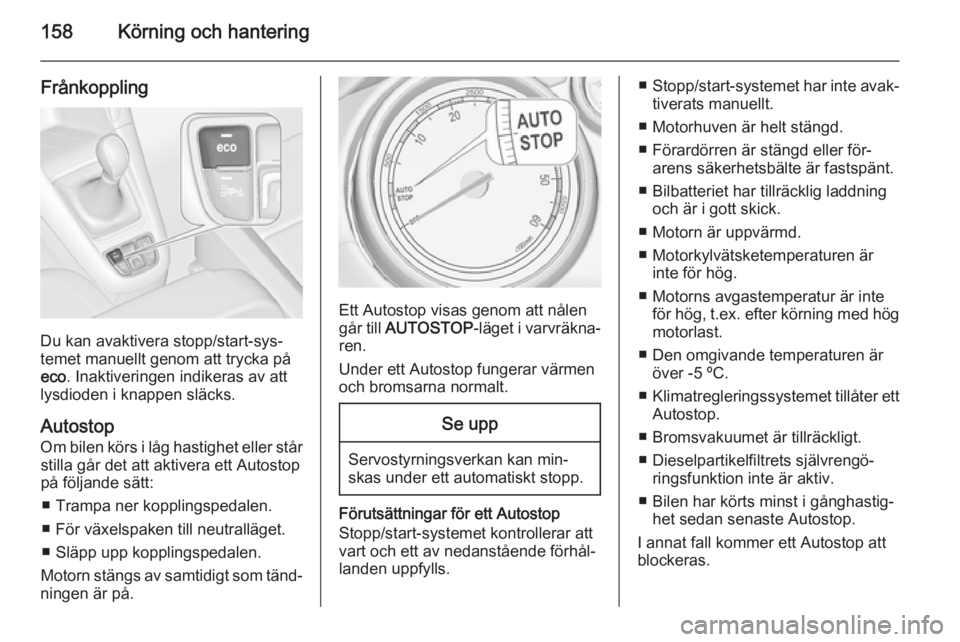

Frånkoppling
Du kan avaktivera stopp/start-sys‐
temet manuellt genom att trycka på
eco . Inaktiveringen indikeras av att
lysdioden i knappen släcks.
Autostop
Om bilen körs i låg hastighet eller står stilla går det att aktivera ett Autostop
på följande sätt:
■ Trampa ner kopplingspedalen.
■ För växelspaken till neutralläget.
■ Släpp upp kopplingspedalen.
Motorn stängs av samtidigt som tänd‐
ningen är på.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Se upp
Servostyrningsverkan kan min‐
skas under ett automatiskt stopp.
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls.
■ Stopp/start-systemet har inte avak‐
tiverats manuellt.
■ Motorhuven är helt stängd.
■ Förardörren är stängd eller för‐ arens säkerhetsbälte är fastspänt.
■ Bilbatteriet har tillräcklig laddning och är i gott skick.
■ Motorn är uppvärmd.
■ Motorkylvätsketemperaturen är inte för hög.
■ Motorns avgastemperatur är inte för hög, t.ex. efter körning med hög
motorlast.
■ Den omgivande temperaturen är över -5 ºC.
■ Klimatregleringssystemet tillåter ett
Autostop.
■ Bromsvakuumet är tillräckligt. ■ Dieselpartikelfiltrets självrengö‐ ringsfunktion inte är aktiv.
■ Bilen har körts minst i gånghastig‐ het sedan senaste Autostop.
I annat fall kommer ett Autostop att
blockeras.
