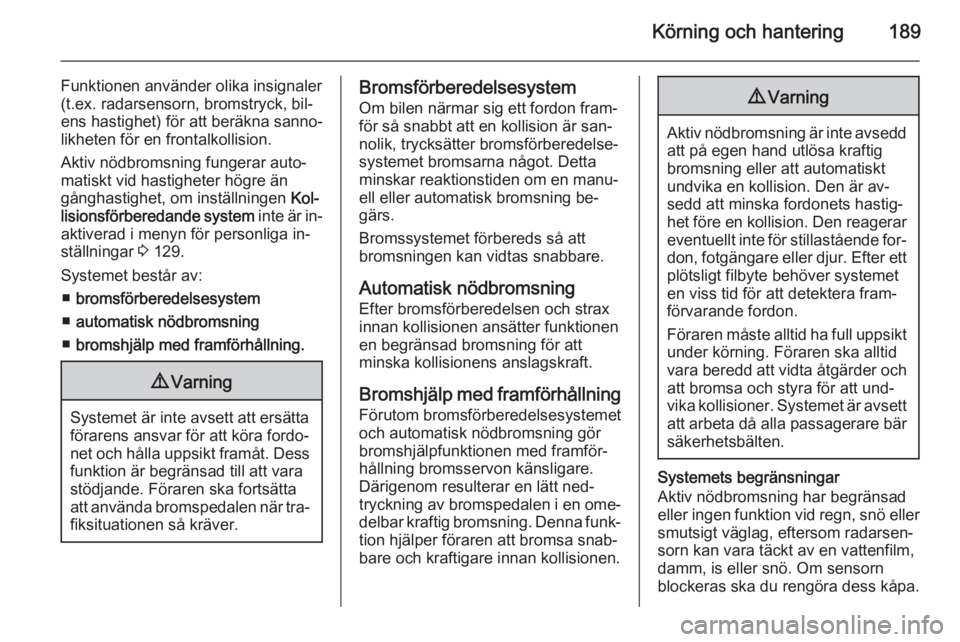

Körning och hantering189
Funktionen använder olika insignaler
(t.ex. radarsensorn, bromstryck, bil‐
ens hastighet) för att beräkna sanno‐
likheten för en frontalkollision.
Aktiv nödbromsning fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, om inställningen Kol‐
lisionsförberedande system inte är in‐
aktiverad i menyn för personliga in‐
ställningar 3 129.
Systemet består av: ■ bromsförberedelsesystem
■ automatisk nödbromsning
■ bromshjälp med framförhållning.9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att varastödjande. Föraren ska fortsätta
att använda bromspedalen när tra‐ fiksituationen så kräver.
Bromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐
för så snabbt att en kollision är san‐
nolik, trycksätter bromsförberedelse‐
systemet bromsarna något. Detta
minskar reaktionstiden om en manu‐
ell eller automatisk bromsning be‐
gärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Automatisk nödbromsning Efter bromsförberedelsen och strax
innan kollisionen ansätter funktionen
en begränsad bromsning för att
minska kollisionens anslagskraft.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därigenom resulterar en lätt ned‐
tryckning av bromspedalen i en ome‐ delbar kraftig bromsning. Denna funk‐
tion hjälper föraren att bromsa snab‐
bare och kraftigare innan kollisionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa kraftig
bromsning eller att automatiskt
undvika en kollision. Den är av‐
sedd att minska fordonets hastig‐ het före en kollision. Den reagerar eventuellt inte för stillastående for‐
don, fotgängare eller djur. Efter ett plötsligt filbyte behöver systemet
en viss tid för att detektera fram‐
förvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att und‐ vika kollisioner. Systemet är avsett att arbeta då alla passagerare bär säkerhetsbälten.
Systemets begränsningar
Aktiv nödbromsning har begränsad eller ingen funktion vid regn, snö eller smutsigt väglag, eftersom radarsen‐
sorn kan vara täckt av en vattenfilm,
damm, is eller snö. Om sensorn
blockeras ska du rengöra dess kåpa.

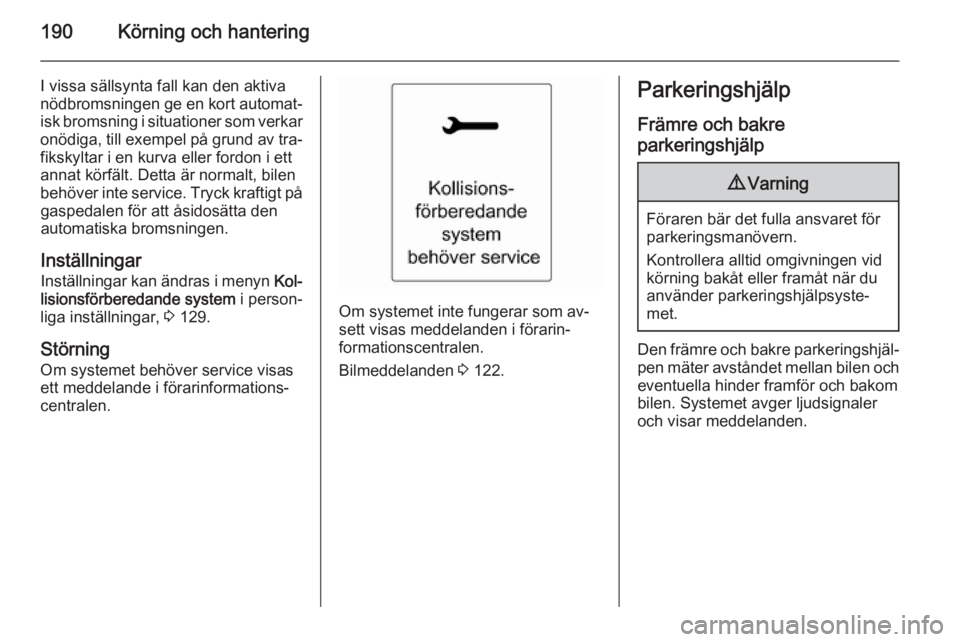

190Körning och hantering
I vissa sällsynta fall kan den aktiva
nödbromsningen ge en kort automat‐
isk bromsning i situationer som verkar onödiga, till exempel på grund av tra‐
fikskyltar i en kurva eller fordon i ett
annat körfält. Detta är normalt, bilen
behöver inte service. Tryck kraftigt på gaspedalen för att åsidosätta den
automatiska bromsningen.
Inställningar Inställningar kan ändras i menyn Kol‐
lisionsförberedande system i person‐
liga inställningar, 3 129.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som av‐
sett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 122.
Parkeringshjälp
Främre och bakre
parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.

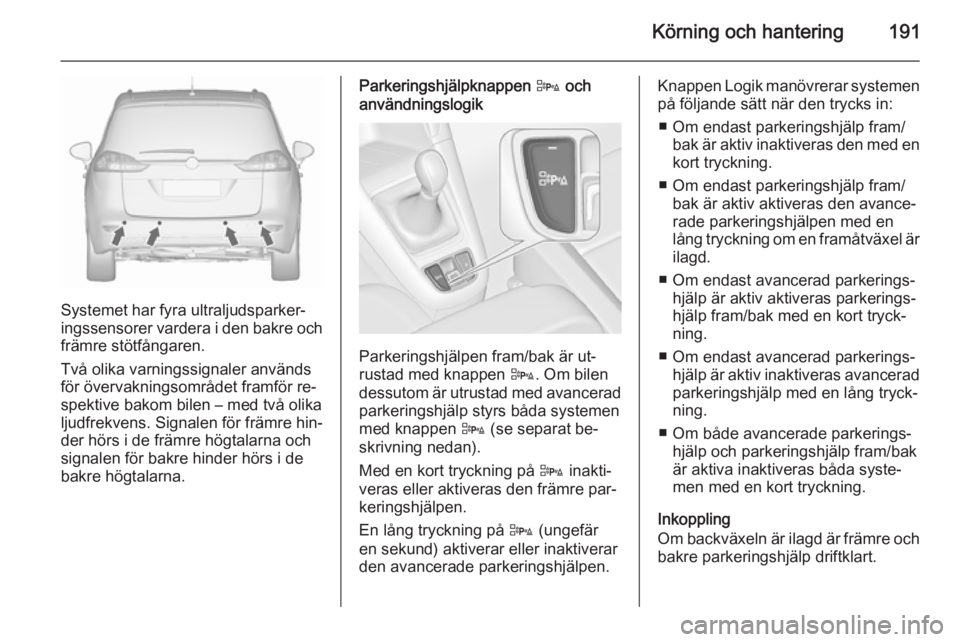

Körning och hantering191
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens. Signalen för främre hin‐
der hörs i de främre högtalarna och
signalen för bakre hinder hörs i de
bakre högtalarna.
Parkeringshjälpknappen D och
användningslogik
Parkeringshjälpen fram/bak är ut‐
rustad med knappen D. Om bilen
dessutom är utrustad med avancerad parkeringshjälp styrs båda systemen
med knappen D (se separat be‐
skrivning nedan).
Med en kort tryckning på D inakti‐
veras eller aktiveras den främre par‐
keringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knappen Logik manövrerar systemen
på följande sätt när den trycks in:
■ Om endast parkeringshjälp fram/ bak är aktiv inaktiveras den med en
kort tryckning.
■ Om endast parkeringshjälp fram/ bak är aktiv aktiveras den avance‐
rade parkeringshjälpen med en
lång tryckning om en framåtväxel är
ilagd.
■ Om endast avancerad parkerings‐ hjälp är aktiv aktiveras parkerings‐
hjälp fram/bak med en kort tryck‐
ning.
■ Om endast avancerad parkerings‐ hjälp är aktiv inaktiveras avancerad
parkeringshjälp med en lång tryck‐
ning.
■ Om både avancerade parkerings‐ hjälp och parkeringshjälp fram/bak
är aktiva inaktiveras båda syste‐
men med en kort tryckning.
Inkoppling
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.

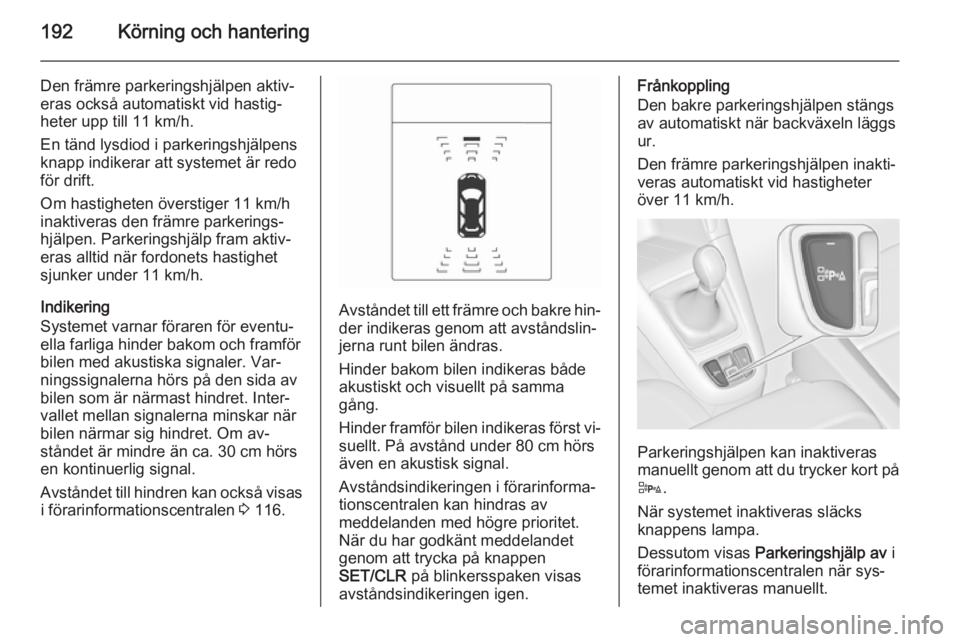

192Körning och hantering
Den främre parkeringshjälpen aktiv‐
eras också automatiskt vid hastig‐
heter upp till 11 km/h.
En tänd lysdiod i parkeringshjälpens
knapp indikerar att systemet är redo för drift.
Om hastigheten överstiger 11 km/h
inaktiveras den främre parkerings‐
hjälpen. Parkeringshjälp fram aktiv‐
eras alltid när fordonets hastighet
sjunker under 11 km/h.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom och framför
bilen med akustiska signaler. Var‐
ningssignalerna hörs på den sida av
bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om av‐
ståndet är mindre än ca. 30 cm hörs
en kontinuerlig signal.
Avståndet till hindren kan också visas i förarinformationscentralen 3 116.
Avståndet till ett främre och bakre hin‐
der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först vi‐
suellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på knappen
SET/CLR på blinkersspaken visas
avståndsindikeringen igen.
Frånkoppling
Den bakre parkeringshjälpen stängs av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐ veras automatiskt vid hastigheter
över 11 km/h.
Parkeringshjälpen kan inaktiveras
manuellt genom att du trycker kort på D .
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen när sys‐
temet inaktiveras manuellt.

Körning och hantering193
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om D trycks in eller om back‐
växeln läggs i.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund av tillfälliga förhållanden, t.ex. is‐
täckta sensorer, tänds kontrollampan
r eller också visas ett meddelande
i förarinformationscentralen.
Bilmeddelanden 3 122.
Kontrollampa r 3 112.

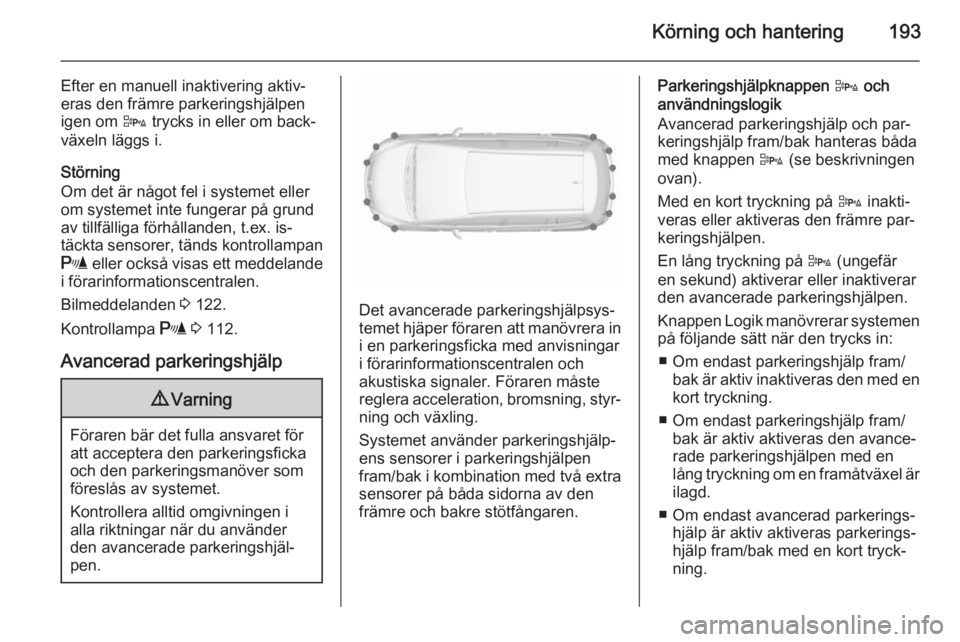

Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Det avancerade parkeringshjälpsys‐ temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐ ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra
sensorer på båda sidorna av den
främre och bakre stötfångaren.
Parkeringshjälpknappen D och
användningslogik
Avancerad parkeringshjälp och par‐
keringshjälp fram/bak hanteras båda
med knappen D (se beskrivningen
ovan).
Med en kort tryckning på D inakti‐
veras eller aktiveras den främre par‐
keringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar den avancerade parkeringshjälpen.
Knappen Logik manövrerar systemen på följande sätt när den trycks in:
■ Om endast parkeringshjälp fram/ bak är aktiv inaktiveras den med enkort tryckning.
■ Om endast parkeringshjälp fram/ bak är aktiv aktiveras den avance‐
rade parkeringshjälpen med en
lång tryckning om en framåtväxel är
ilagd.
■ Om endast avancerad parkerings‐ hjälp är aktiv aktiveras parkerings‐
hjälp fram/bak med en kort tryck‐
ning.

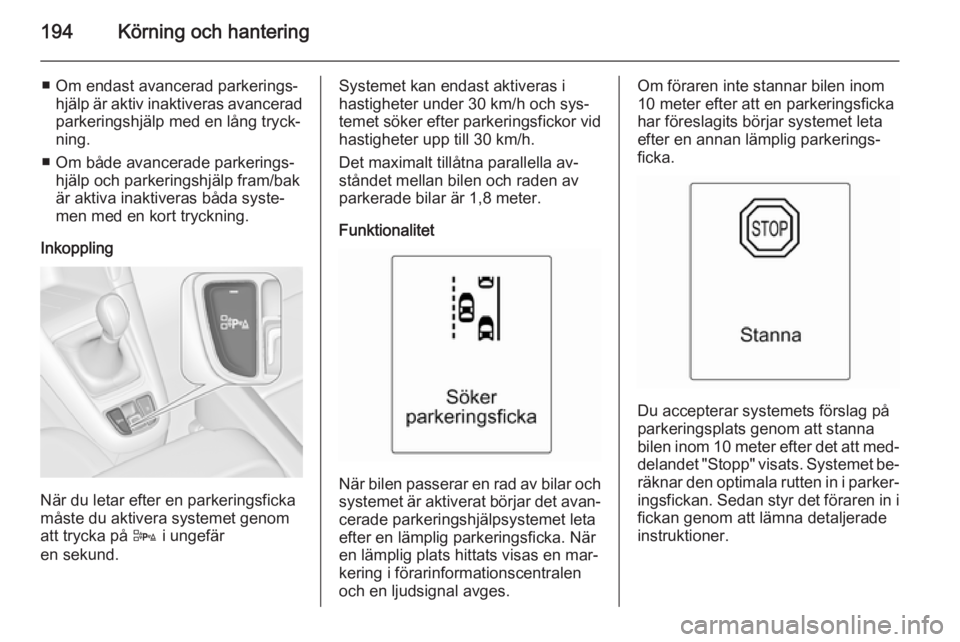

194Körning och hantering
■ Om endast avancerad parkerings‐hjälp är aktiv inaktiveras avancerad
parkeringshjälp med en lång tryck‐
ning.
■ Om både avancerade parkerings‐ hjälp och parkeringshjälp fram/bak
är aktiva inaktiveras båda syste‐
men med en kort tryckning.
Inkoppling
När du letar efter en parkeringsficka
måste du aktivera systemet genom
att trycka på D i ungefär
en sekund.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka
har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att med‐ delandet "Stopp" visats. Systemet be‐ räknar den optimala rutten in i parker‐ingsfickan. Sedan styr det föraren in i
fickan genom att lämna detaljerade
instruktioner.

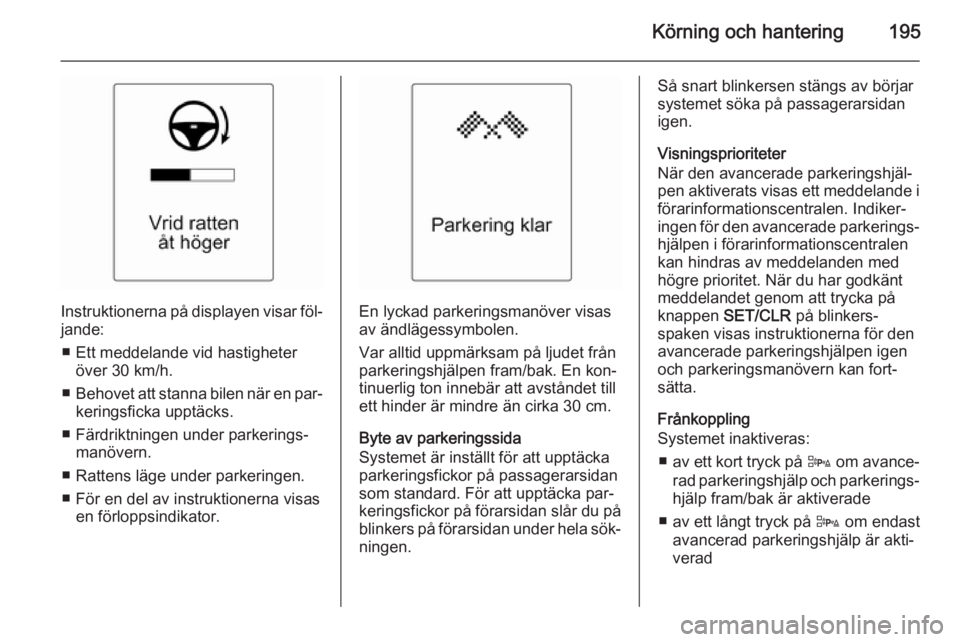

Körning och hantering195
Instruktionerna på displayen visar föl‐
jande:
■ Ett meddelande vid hastigheter över 30 km/h.
■ Behovet att stanna bilen när en par‐
keringsficka upptäcks.
■ Färdriktningen under parkerings‐ manövern.
■ Rattens läge under parkeringen.
■ För en del av instruktionerna visas en förloppsindikator.En lyckad parkeringsmanöver visas
av ändlägessymbolen.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐ ningen.
Så snart blinkersen stängs av börjarsystemet söka på passagerarsidan
igen.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐
hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
knappen SET/CLR på blinkers‐
spaken visas instruktionerna för den
avancerade parkeringshjälpen igen
och parkeringsmanövern kan fort‐
sätta.
Frånkoppling
Systemet inaktiveras:
■ av ett kort tryck på D om avance‐
rad parkeringshjälp och parkerings‐
hjälp fram/bak är aktiverade
■ av ett långt tryck på D om endast
avancerad parkeringshjälp är akti‐
verad

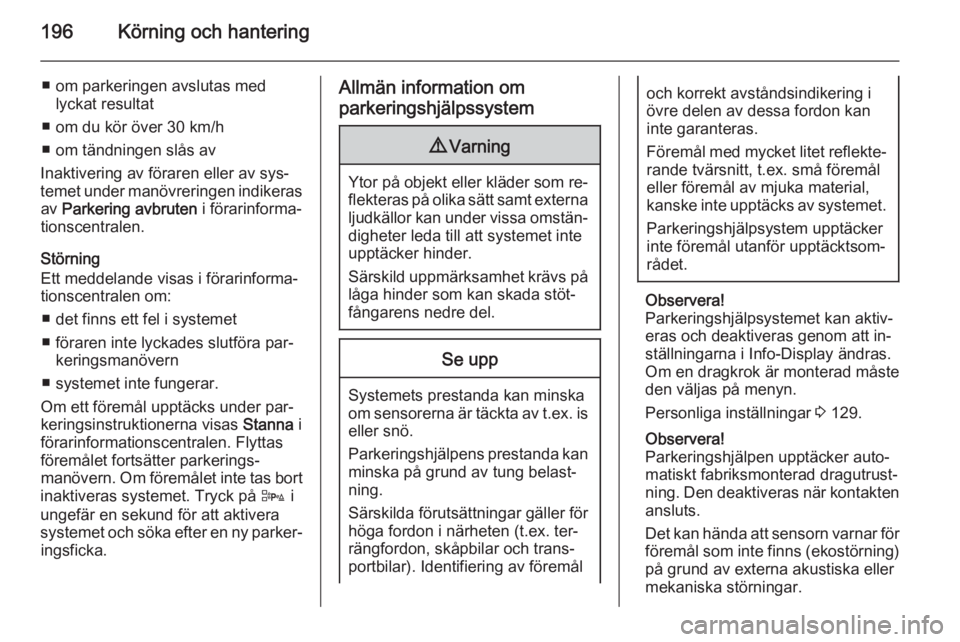

196Körning och hantering
■ om parkeringen avslutas medlyckat resultat
■ om du kör över 30 km/h
■ om tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten i förarinforma‐
tionscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas
föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort
inaktiveras systemet. Tryck på D i
ungefär en sekund för att aktivera systemet och söka efter en ny parker‐ ingsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐ eras och deaktiveras genom att in‐
ställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 129.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.

Körning och hantering197
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Trycksnabbt på D för att deaktivera par‐
keringshjälpen.
Observera!
Efter tillverkningen måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellti båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
■ fordon utanför döda vinkeln som
snabbt kan närma sig
■ fotgängare, cyklister eller djur
Innan du byter fil ska du alltid kon‐
trollera i alla backspeglar, titta över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett

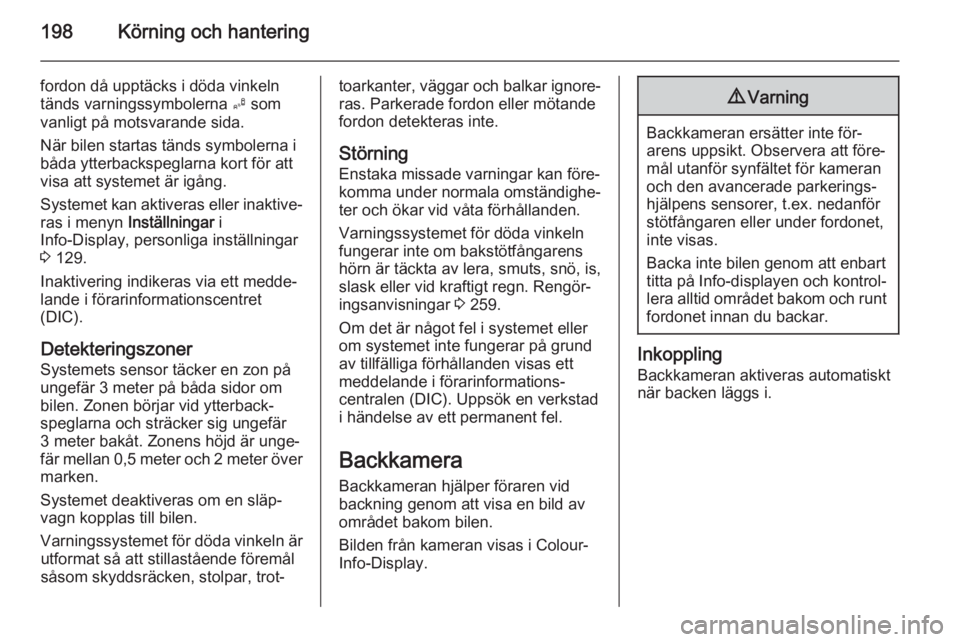

198Körning och hantering
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 129.
Inaktivering indikeras via ett medde‐ lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐ fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐ komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 259.
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad i händelse av ett permanent fel.
BackkameraBackkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
