OPEL ZAFIRA C 2016 Instruksjonsbok

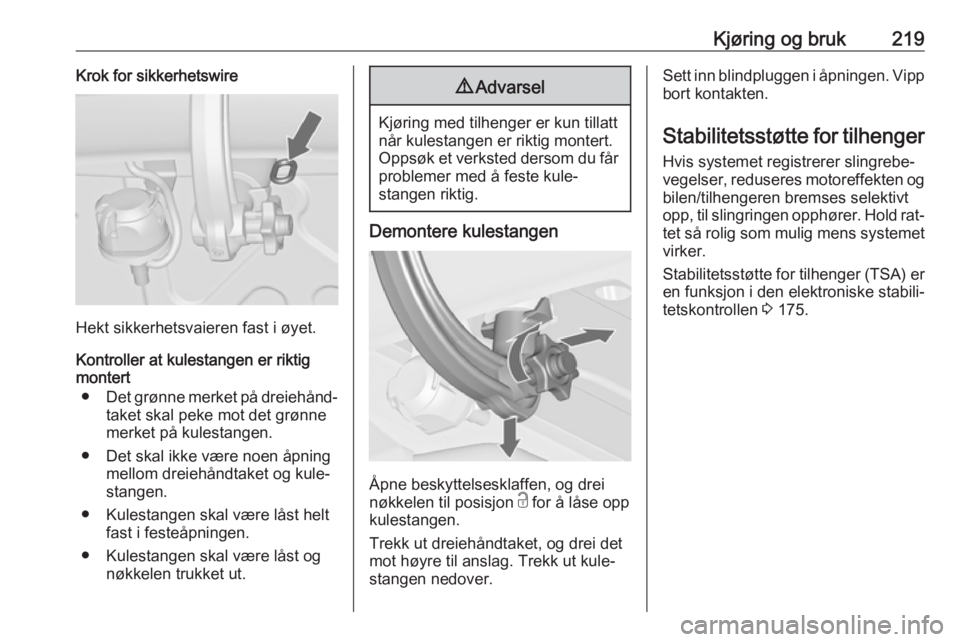

Kjøring og bruk219Krok for sikkerhetswire
Hekt sikkerhetsvaieren fast i øyet.
Kontroller at kulestangen er riktig
montert
● Det grønne merket på dreiehånd‐
taket skal peke mot det grønne merket på kulestangen.
● Det skal ikke være noen åpning mellom dreiehåndtaket og kule‐
stangen.
● Kulestangen skal være låst helt fast i festeåpningen.
● Kulestangen skal være låst og nøkkelen trukket ut.
9Advarsel
Kjøring med tilhenger er kun tillatt
når kulestangen er riktig montert.
Oppsøk et verksted dersom du får
problemer med å feste kule‐
stangen riktig.
Demontere kulestangen
Åpne beskyttelsesklaffen, og drei
nøkkelen til posisjon c for å låse opp
kulestangen.
Trekk ut dreiehåndtaket, og drei det
mot høyre til anslag. Trekk ut kule‐ stangen nedover.
Sett inn blindpluggen i åpningen. Vipp
bort kontakten.
Stabilitetsstøtte for tilhengerHvis systemet registrerer slingrebe‐
vegelser, reduseres motoreffekten og
bilen/tilhengeren bremses selektivt
opp, til slingringen opphører. Hold rat‐
tet så rolig som mulig mens systemet virker.
Stabilitetsstøtte for tilhenger (TSA) er
en funksjon i den elektroniske stabili‐
tetskontrollen 3 175.

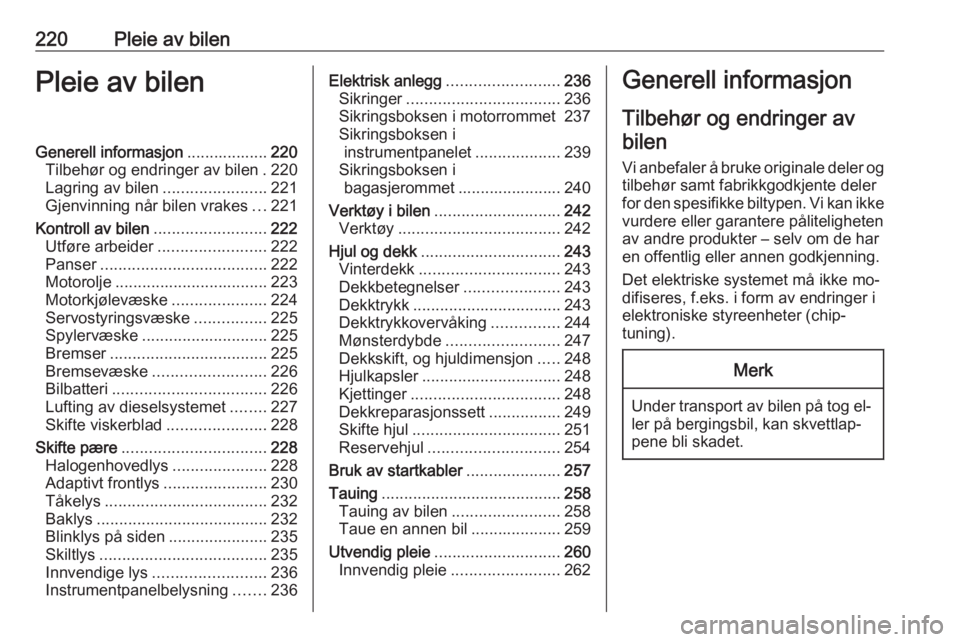

220Pleie av bilenPleie av bilenGenerell informasjon..................220
Tilbehør og endringer av bilen . 220
Lagring av bilen .......................221
Gjenvinning når bilen vrakes ...221
Kontroll av bilen .........................222
Utføre arbeider ........................ 222
Panser ..................................... 222
Motorolje .................................. 223
Motorkjølevæske .....................224
Servostyringsvæske ................225
Spylervæske ............................ 225
Bremser ................................... 225
Bremsevæske ......................... 226
Bilbatteri .................................. 226
Lufting av dieselsystemet ........227
Skifte viskerblad ......................228
Skifte pære ................................ 228
Halogenhovedlys .....................228
Adaptivt frontlys .......................230
Tåkelys .................................... 232
Baklys ...................................... 232
Blinklys på siden ......................235
Skiltlys ..................................... 235
Innvendige lys ......................... 236
Instrumentpanelbelysning .......236Elektrisk anlegg ......................... 236
Sikringer .................................. 236
Sikringsboksen i motorrommet 237
Sikringsboksen i instrumentpanelet ...................239
Sikringsboksen i bagasjerommet ....................... 240
Verktøy i bilen ............................ 242
Verktøy .................................... 242
Hjul og dekk ............................... 243
Vinterdekk ............................... 243
Dekkbetegnelser .....................243
Dekktrykk ................................. 243
Dekktrykkovervåking ...............244
Mønsterdybde ......................... 247
Dekkskift, og hjuldimensjon .....248
Hjulkapsler ............................... 248
Kjettinger ................................. 248
Dekkreparasjonssett ................249
Skifte hjul ................................. 251
Reservehjul ............................. 254
Bruk av startkabler .....................257
Tauing ........................................ 258
Tauing av bilen ........................ 258
Taue en annen bil ....................259
Utvendig pleie ............................ 260
Innvendig pleie ........................ 262Generell informasjon
Tilbehør og endringer avbilen
Vi anbefaler å bruke originale deler og tilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke
vurdere eller garantere påliteligheten
av andre produkter – selv om de har
en offentlig eller annen godkjenning.
Det elektriske systemet må ikke mo‐
difiseres, f.eks. i form av endringer i
elektroniske styreenheter (chip-
tuning).Merk
Under transport av bilen på tog el‐ ler på bergingsbil, kan skvettlap‐
pene bli skadet.

Pleie av bilen221Lagring av bilen
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
● Vask og voks bilen.
● Få kontroller voksen i motorrom‐ met og på understellet.
● Rengjør og konserver gummitet‐ ningene.
● Fyll drivstofftanken helt.
● Skift motorolje.
● Tøm spylervæskebeholderen.
● Kontroller kjølevæskens frost- og
rustbeskyttelse.
● Juster dekktrykket til verdien for full belastning.
● Parker bilen på et tørt sted med god gjennomlufting. Legg inn før‐ste gir eller still girvelgeren på P.
Sikre bilen slik at den ikke kan
trille.
● Trekk ikke til håndbremsen.● Åpne motorpanseret, lukk alle dører og lås bilen.
● Koble polklemmen fra bilbatteri‐ ets minuspol. Vær oppmerksompå at noen systemer ikke er i
funksjon, f.eks. tyverialarmen.
Ta i bruk bilen igjen
Når bilen skal tas i bruk igjen: ● Koble polklemmen til bilbatteriets
minuspol. Aktiver elektronikken
til de elektriske vinduene.
● Kontroller dekktrykket.
● Fyll opp spylervæskebeholde‐ ren.
● Kontroller motoroljenivået. ● Kontroller kjølevæskenivået. ● Monter eventuelt nummerskiltet.
Gjenvinning når bilen vrakes
Informasjon om gjenvinningsfirmaer
(bilopphoggerier) og om gjenvinning
av biler finner du på vår hjemmeside,
der dette er krevet i forskrifter. Overlat ikke dette til andre enn autoriserte
gjenvinningsfirmaer.Gassdrevne biler må leveres til auto‐
riserte gjenvinningsfirmaer for
gassdrevne biler.

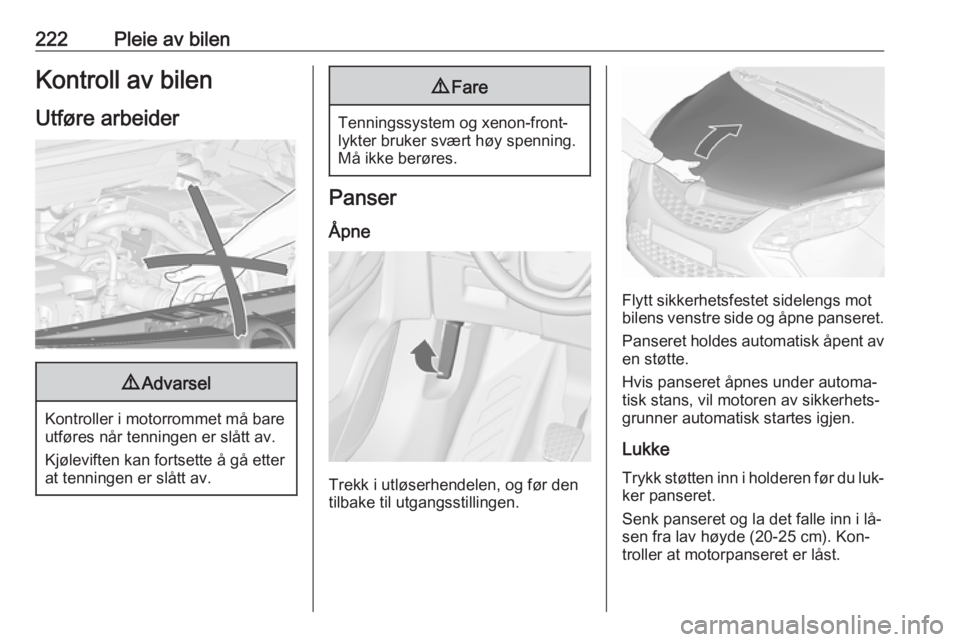

222Pleie av bilenKontroll av bilenUtføre arbeider9 Advarsel
Kontroller i motorrommet må bare
utføres når tenningen er slått av.
Kjøleviften kan fortsette å gå etter
at tenningen er slått av.
9 Fare
Tenningssystem og xenon-front‐
lykter bruker svært høy spenning.
Må ikke berøres.
Panser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Flytt sikkerhetsfestet sidelengs mot
bilens venstre side og åpne panseret.
Panseret holdes automatisk åpent av en støtte.
Hvis panseret åpnes under automa‐
tisk stans, vil motoren av sikkerhets‐
grunner automatisk startes igjen.
Lukke Trykk støtten inn i holderen før du luk‐
ker panseret.
Senk panseret og la det falle inn i lå‐
sen fra lav høyde (20-25 cm). Kon‐
troller at motorpanseret er låst.

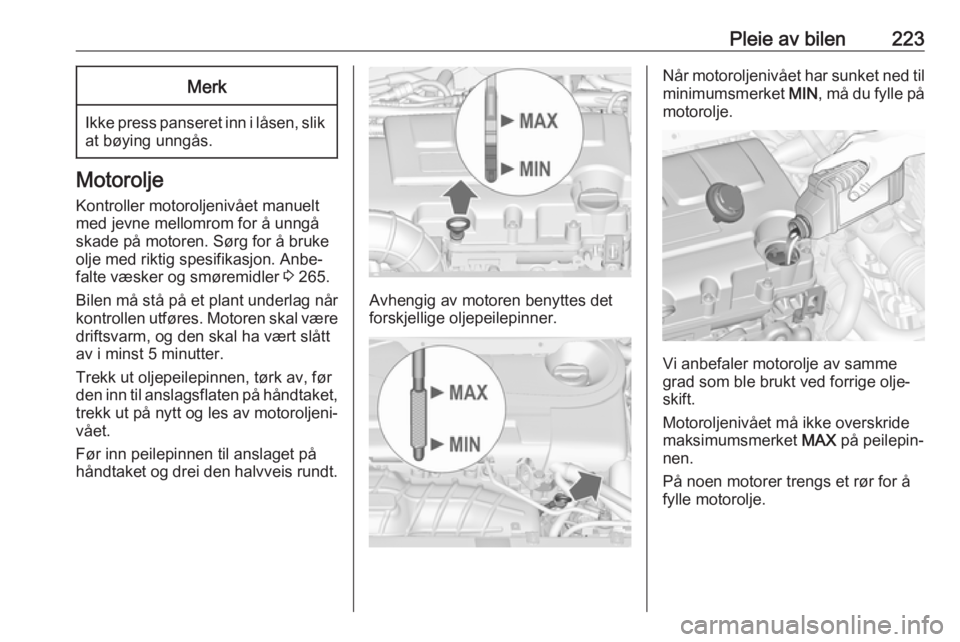

Pleie av bilen223Merk
Ikke press panseret inn i låsen, slikat bøying unngås.
Motorolje
Kontroller motoroljenivået manuelt
med jevne mellomrom for å unngå skade på motoren. Sørg for å bruke
olje med riktig spesifikasjon. Anbe‐
falte væsker og smøremidler 3 265.
Bilen må stå på et plant underlag når
kontrollen utføres. Motoren skal være
driftsvarm, og den skal ha vært slått
av i minst 5 minutter.
Trekk ut oljepeilepinnen, tørk av, før
den inn til anslagsflaten på håndtaket,
trekk ut på nytt og les av motoroljeni‐
vået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis rundt.
Avhengig av motoren benyttes det
forskjellige oljepeilepinner.
Når motoroljenivået har sunket ned til
minimumsmerket MIN, må du fylle på
motorolje.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige olje‐ skift.
Motoroljenivået må ikke overskride
maksimumsmerket MAX på peilepin‐
nen.
På noen motorer trengs et rør for å fylle motorolje.

224Pleie av bilen

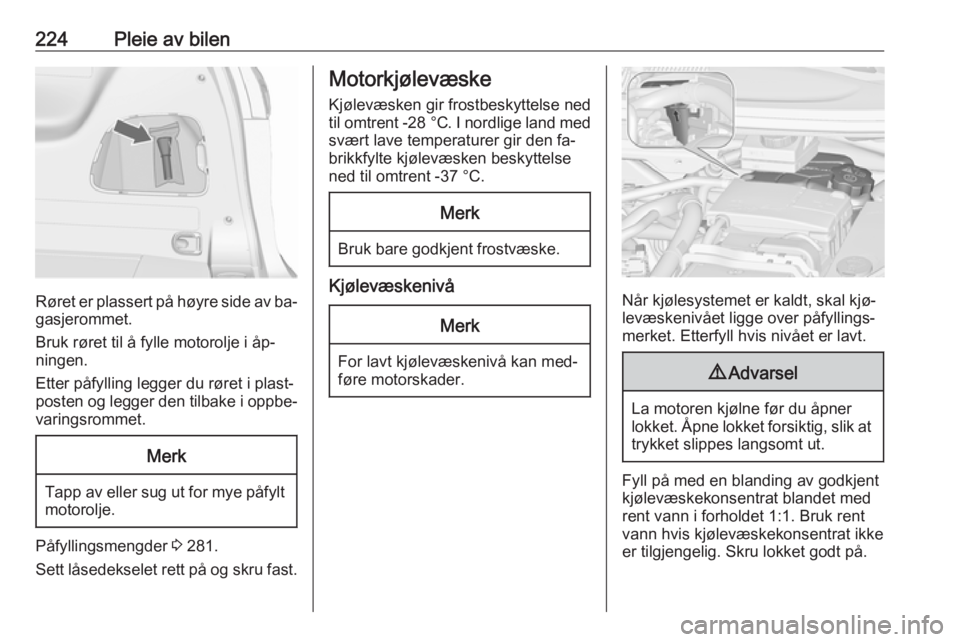

Røret er plassert på høyre side av ba‐gasjerommet.
Bruk røret til å fylle motorolje i åp‐
ningen.
Etter påfylling legger du røret i plast‐
posten og legger den tilbake i oppbe‐ varingsrommet.
Merk
Tapp av eller sug ut for mye påfylt motorolje.
Påfyllingsmengder 3 281.
Sett låsedekselet rett på og skru fast.
Motorkjølevæske
Kjølevæsken gir frostbeskyttelse ned
til omtrent -28 °C. I nordlige land med
svært lave temperaturer gir den fa‐ brikkfylte kjølevæsken beskyttelse
ned til omtrent -37 °C.Merk
Bruk bare godkjent frostvæske.
Kjølevæskenivå
Merk
For lavt kjølevæskenivå kan med‐
føre motorskader.
Når kjølesystemet er kaldt, skal kjø‐
levæskenivået ligge over påfyllings‐
merket. Etterfyll hvis nivået er lavt.
9 Advarsel
La motoren kjølne før du åpner
lokket. Åpne lokket forsiktig, slik at trykket slippes langsomt ut.
Fyll på med en blanding av godkjentkjølevæskekonsentrat blandet med
rent vann i forholdet 1:1. Bruk rent
vann hvis kjølevæskekonsentrat ikke
er tilgjengelig. Skru lokket godt på.

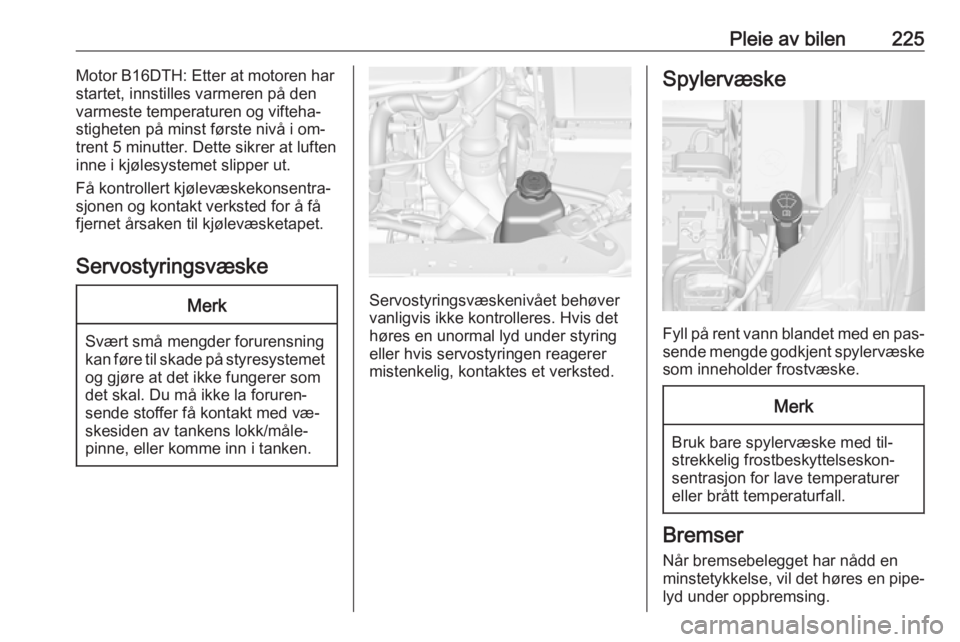

Pleie av bilen225Motor B16DTH: Etter at motoren har
startet, innstilles varmeren på den
varmeste temperaturen og vifteha‐
stigheten på minst første nivå i om‐
trent 5 minutter. Dette sikrer at luften inne i kjølesystemet slipper ut.
Få kontrollert kjølevæskekonsentra‐
sjonen og kontakt verksted for å få
fjernet årsaken til kjølevæsketapet.
ServostyringsvæskeMerk
Svært små mengder forurensning
kan føre til skade på styresystemet
og gjøre at det ikke fungerer som det skal. Du må ikke la foruren‐
sende stoffer få kontakt med væ‐
skesiden av tankens lokk/måle‐
pinne, eller komme inn i tanken.
Servostyringsvæskenivået behøver
vanligvis ikke kontrolleres. Hvis det
høres en unormal lyd under styring
eller hvis servostyringen reagerer
mistenkelig, kontaktes et verksted.
Spylervæske
Fyll på rent vann blandet med en pas‐ sende mengde godkjent spylervæske
som inneholder frostvæske.
Merk
Bruk bare spylervæske med til‐
strekkelig frostbeskyttelseskon‐
sentrasjon for lave temperaturer
eller brått temperaturfall.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en pipe‐
lyd under oppbremsing.

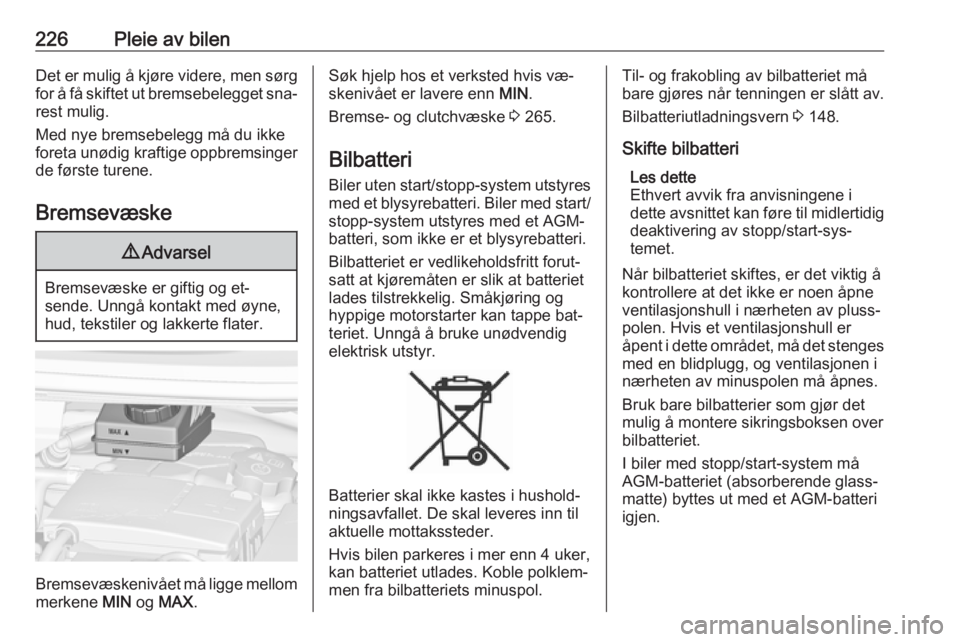

226Pleie av bilenDet er mulig å kjøre videre, men sørgfor å få skiftet ut bremsebelegget sna‐ rest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbremsinger
de første turene.
Bremsevæske9 Advarsel
Bremsevæske er giftig og et‐
sende. Unngå kontakt med øyne,
hud, tekstiler og lakkerte flater.
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Søk hjelp hos et verksted hvis væ‐
skenivået er lavere enn MIN.
Bremse- og clutchvæske 3 265.
Bilbatteri
Biler uten start/stopp-system utstyres med et blysyrebatteri. Biler med start/
stopp-system utstyres med et AGM-
batteri, som ikke er et blysyrebatteri.
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og hyppige motorstarter kan tappe bat‐
teriet. Unngå å bruke unødvendig
elektrisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4 uker,
kan batteriet utlades. Koble polklem‐
men fra bilbatteriets minuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Bilbatteriutladningsvern 3 148.
Skifte bilbatteri Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering av stopp/start-sys‐
temet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen over
bilbatteriet.
I biler med stopp/start-system må
AGM-batteriet (absorberende glass‐
matte) byttes ut med et AGM-batteri
igjen.

Pleie av bilen227

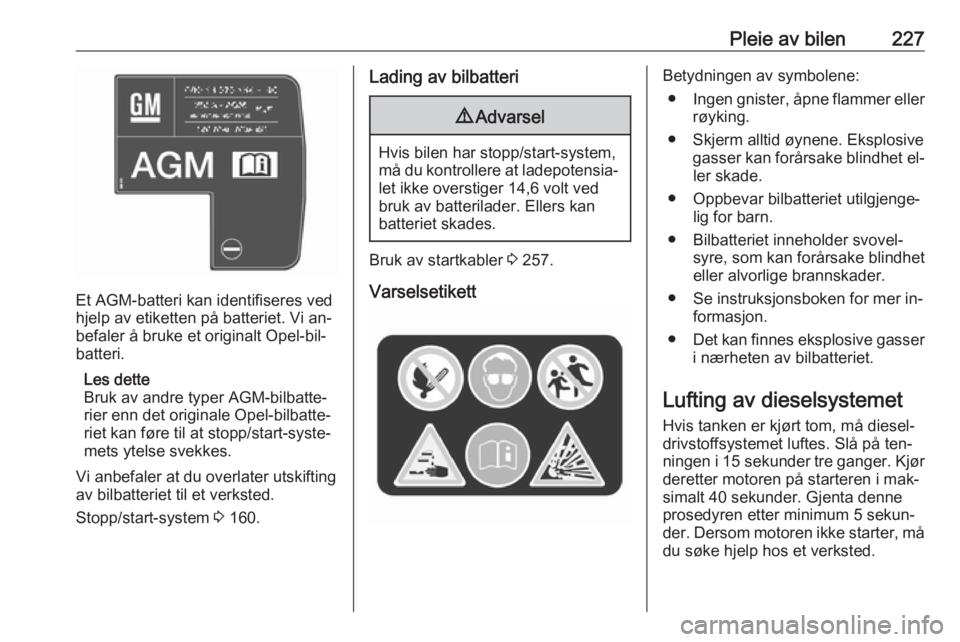

Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi an‐
befaler å bruke et originalt Opel-bil‐
batteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at stopp/start-syste‐ mets ytelse svekkes.
Vi anbefaler at du overlater utskifting av bilbatteriet til et verksted.
Stopp/start-system 3 160.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 257.
Varselsetikett
Betydningen av symbolene: ● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet el‐ler skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindhet
eller alvorlige brannskader.
● Se instruksjonsboken for mer in‐ formasjon.
● Det kan finnes eksplosive gasser
i nærheten av bilbatteriet.
Lufting av dieselsystemet
Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på ten‐
ningen i 15 sekunder tre ganger. Kjør
deretter motoren på starteren i mak‐
simalt 40 sekunder. Gjenta denne
prosedyren etter minimum 5 sekun‐
der. Dersom motoren ikke starter, må du søke hjelp hos et verksted.

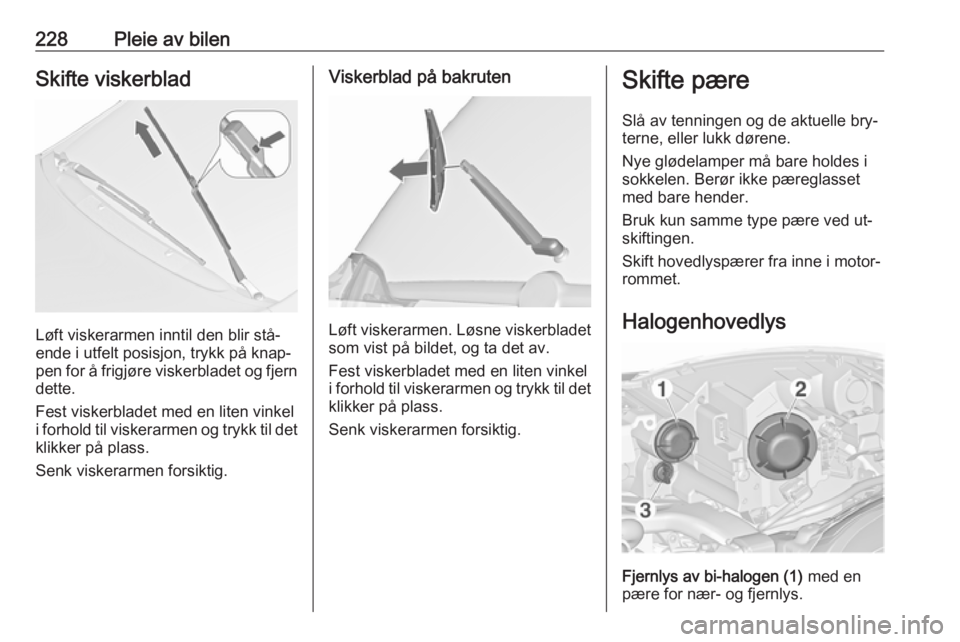

228Pleie av bilenSkifte viskerblad
Løft viskerarmen inntil den blir stå‐
ende i utfelt posisjon, trykk på knap‐
pen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Halogenhovedlys
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
