OPEL ZAFIRA C 2016 Instruksjonsbok

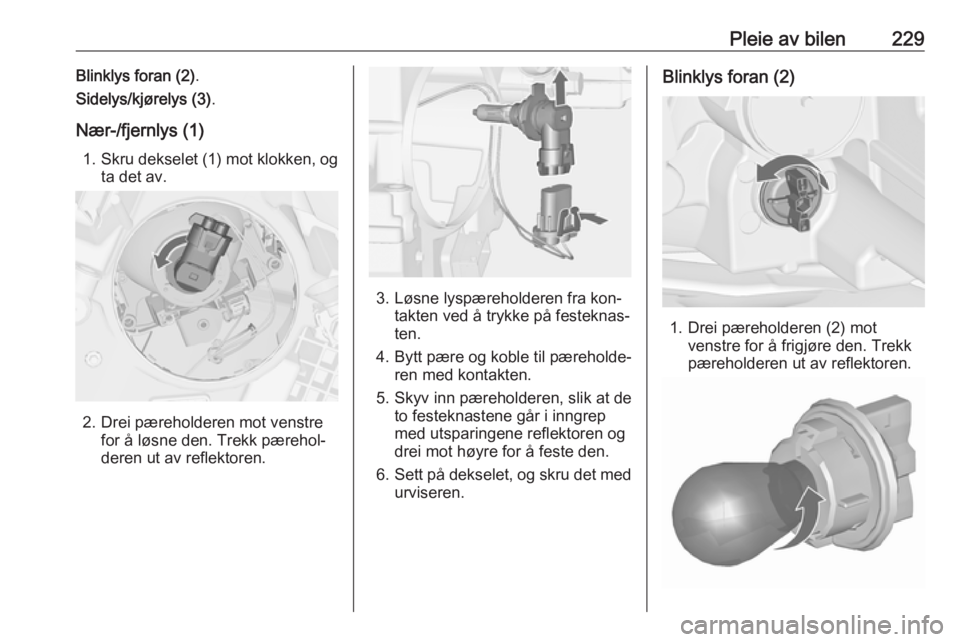

Pleie av bilen229Blinklys foran (2).
Sidelys/kjørelys (3) .
Nær-/fjernlys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til pæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

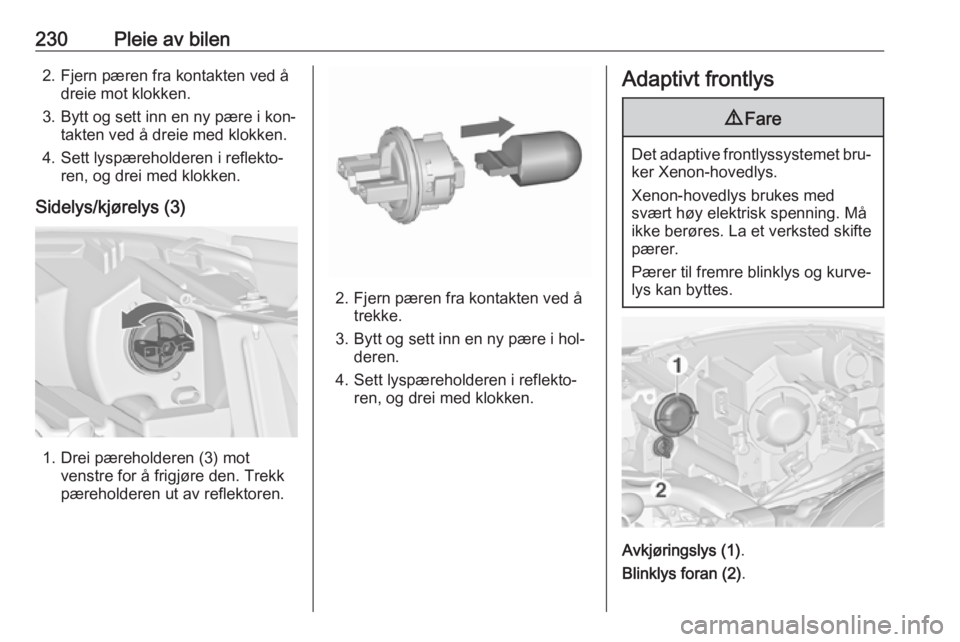

230Pleie av bilen2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Sidelys/kjørelys (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Adaptivt frontlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Avkjøringslys (1) .
Blinklys foran (2) .

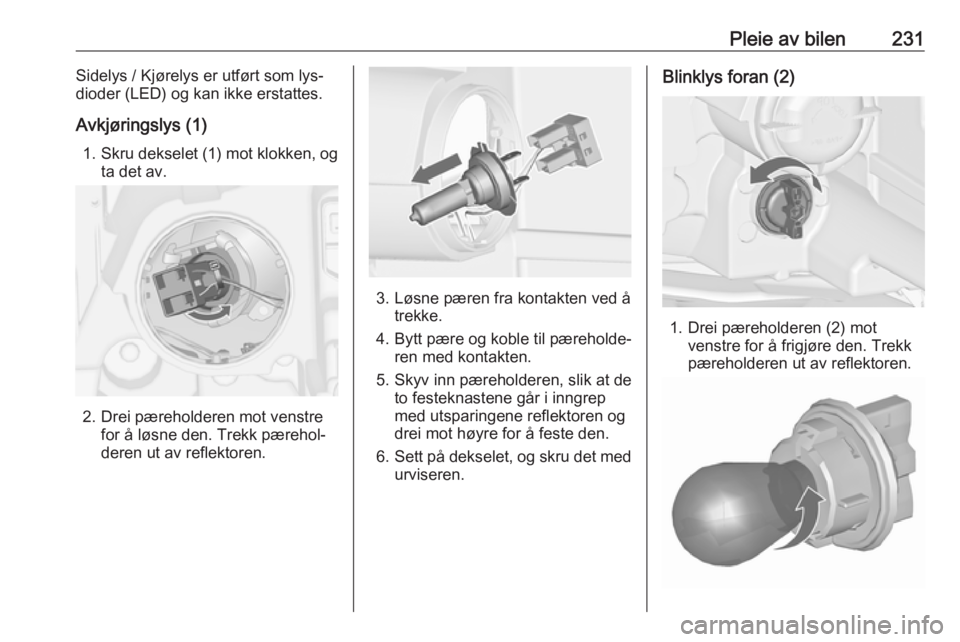

Pleie av bilen231Sidelys / Kjørelys er utført som lys‐
dioder (LED) og kan ikke erstattes.
Avkjøringslys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til pæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

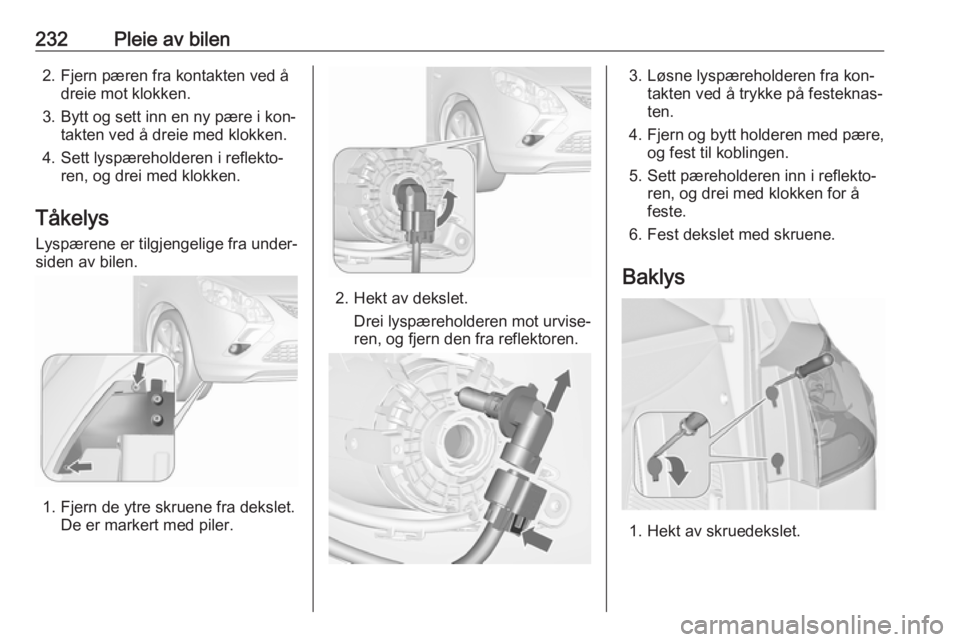

232Pleie av bilen2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Tåkelys
Lyspærene er tilgjengelige fra under‐ siden av bilen.
1. Fjern de ytre skruene fra dekslet. De er markert med piler.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Fjern og bytt holderen med pære,
og fest til koblingen.
5. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
6. Fest dekslet med skruene.
Baklys
1. Hekt av skruedekslet.

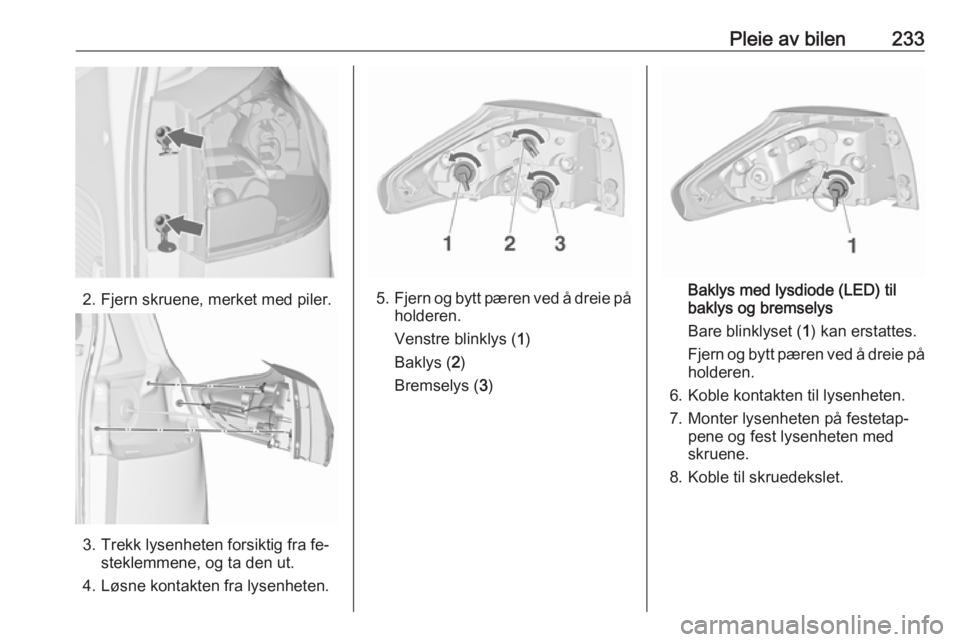

Pleie av bilen233
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig fra fe‐steklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan erstattes.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten. 7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

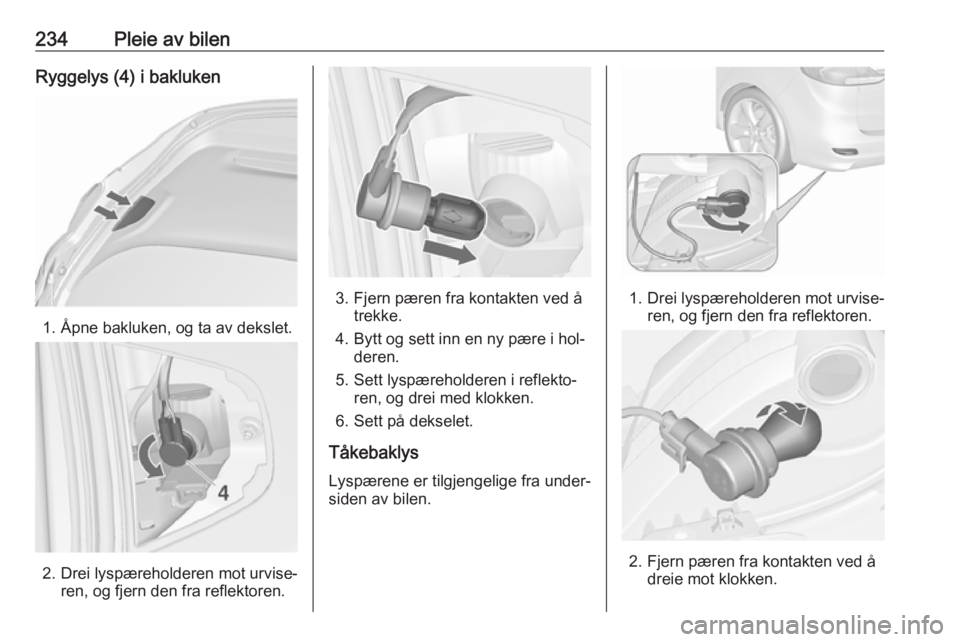

234Pleie av bilenRyggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

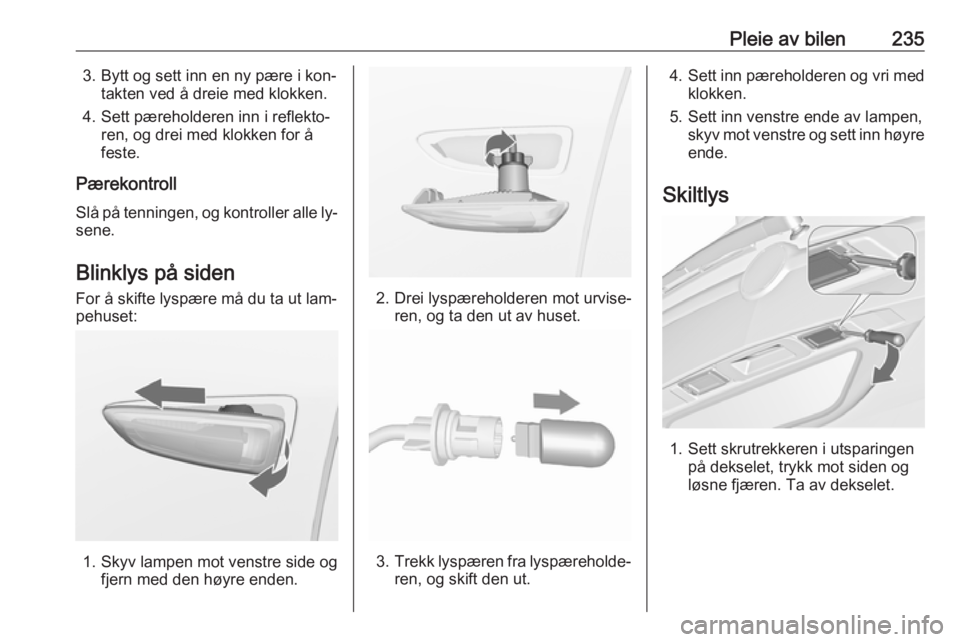

Pleie av bilen2353. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll
Slå på tenningen, og kontroller alle ly‐
sene.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.

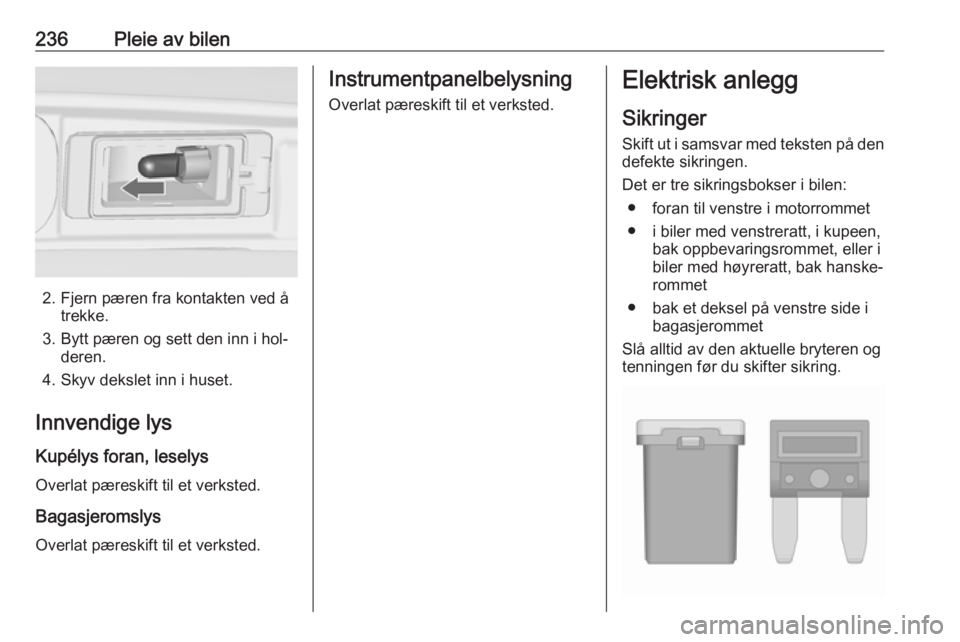

236Pleie av bilen
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i hol‐ deren.
4. Skyv dekslet inn i huset.
Innvendige lys Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

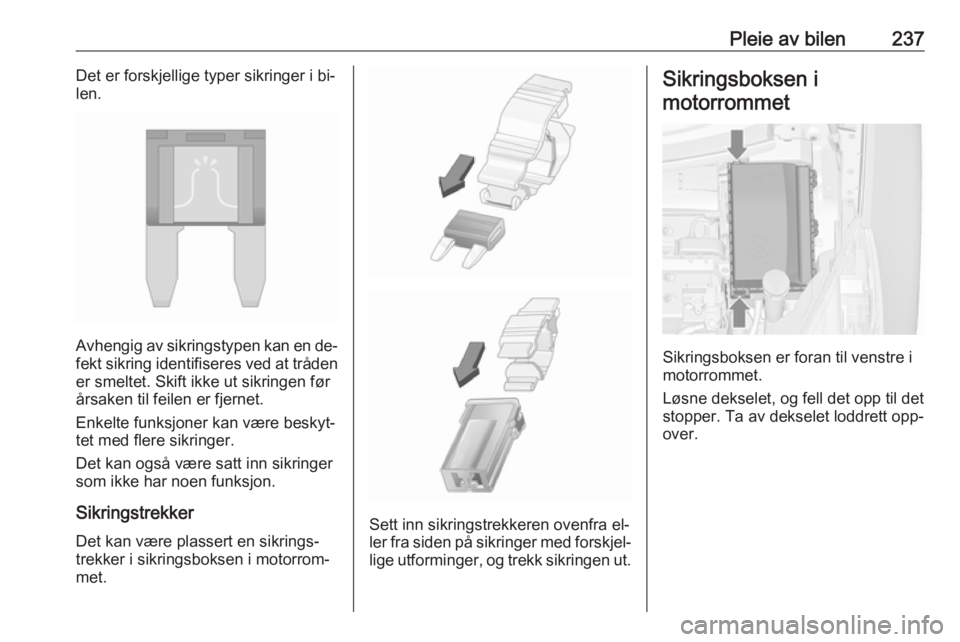

Pleie av bilen237Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

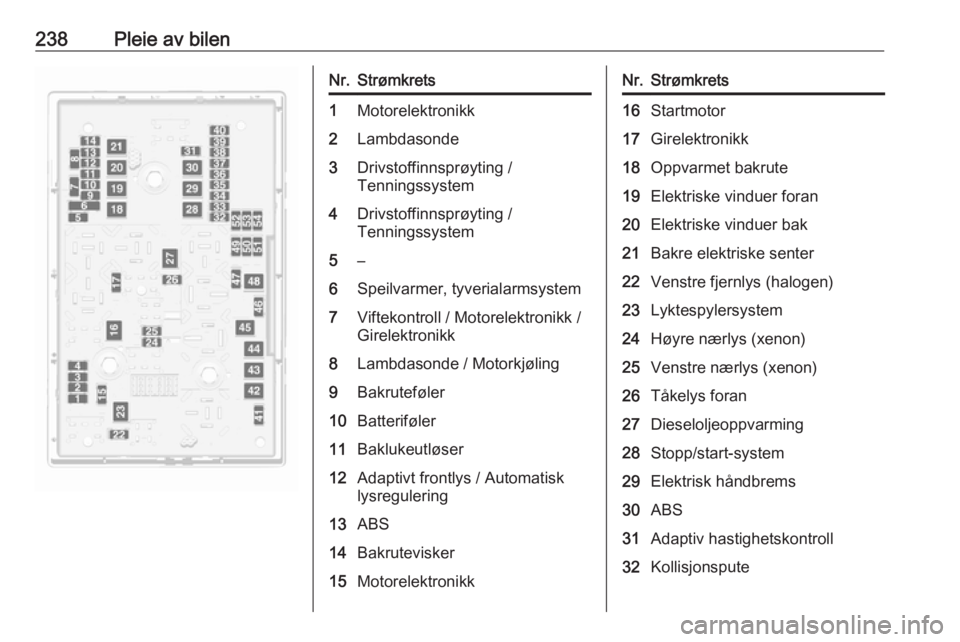

238Pleie av bilenNr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer, tyverialarmsystem7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Batteriføler11Baklukeutløser12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll32Kollisjonspute
