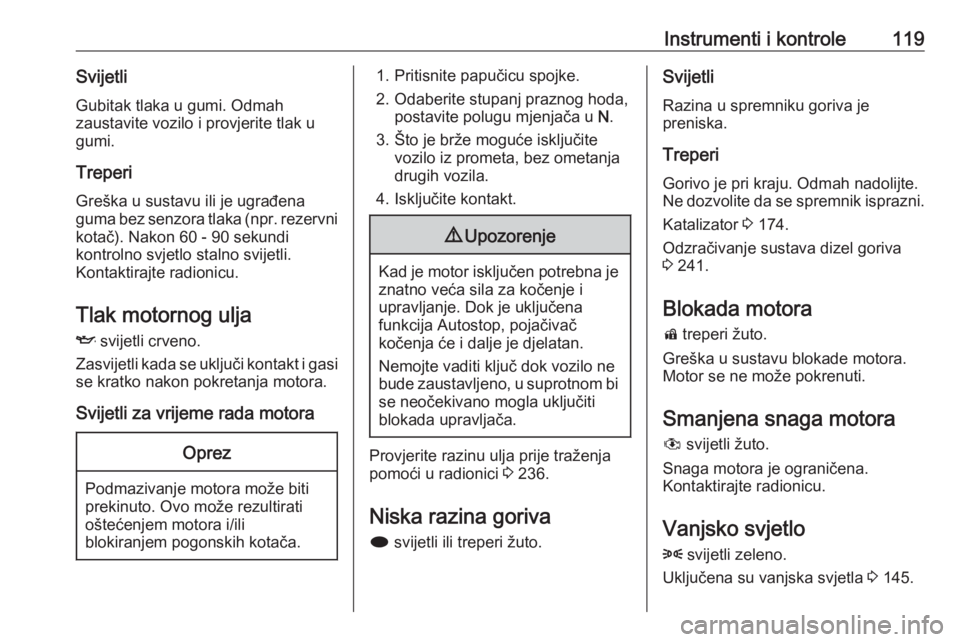

Instrumenti i kontrole119Svijetli
Gubitak tlaka u gumi. Odmah zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 236.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 174.
Odzračivanje sustava dizel goriva
3 241.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Smanjena snaga motora
# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 145.

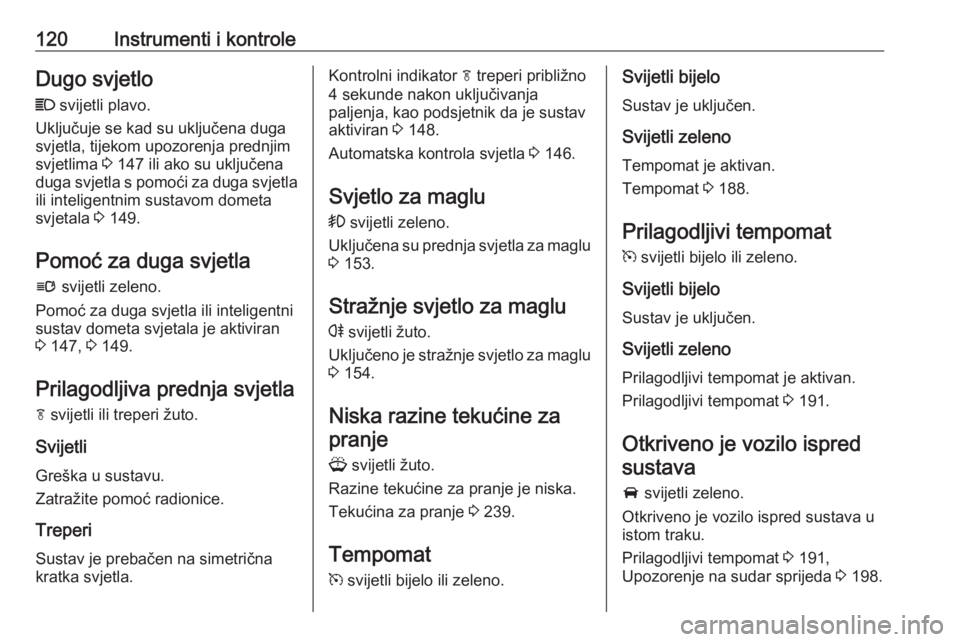

120Instrumenti i kontroleDugo svjetloC svijetli plavo.
Uključuje se kad su uključena duga
svjetla, tijekom upozorenja prednjim
svjetlima 3 147 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 149.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 147, 3 149.
Prilagodljiva prednja svjetla
f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična kratka svjetla.Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja paljenja, kao podsjetnik da je sustav
aktiviran 3 148.
Automatska kontrola svjetla 3 146.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 153.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 154.
Niska razine tekućine za pranje
G svijetli žuto.
Razine tekućine za pranje je niska.
Tekućina za pranje 3 239.
Tempomat
m svijetli bijelo ili zeleno.Svijetli bijelo
Sustav je uključen.
Svijetli zelenoTempomat je aktivan.
Tempomat 3 188.
Prilagodljivi tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zelenoPrilagodljivi tempomat je aktivan.
Prilagodljivi tempomat 3 191.
Otkriveno je vozilo ispred
sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Prilagodljivi tempomat 3 191,
Upozorenje na sudar sprijeda 3 198.

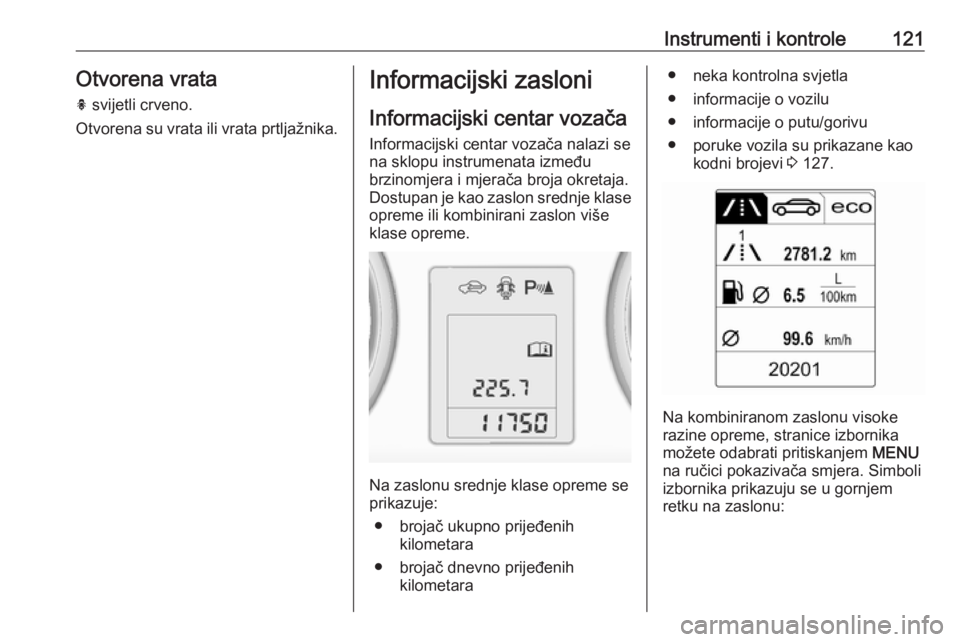

Instrumenti i kontrole121Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača nalazi se
na sklopu instrumenata između
brzinomjera i mjerača broja okretaja.
Dostupan je kao zaslon srednje klase opreme ili kombinirani zaslon više
klase opreme.
Na zaslonu srednje klase opreme se
prikazuje:
● brojač ukupno prijeđenih kilometara
● brojač dnevno prijeđenih kilometara
● neka kontrolna svjetla
● informacije o vozilu
● informacije o putu/gorivu
● poruke vozila su prikazane kao kodni brojevi 3 127.
Na kombiniranom zaslonu visoke
razine opreme, stranice izbornika
možete odabrati pritiskanjem MENU
na ručici pokazivača smjera. Simboli izbornika prikazuju se u gornjem retku na zaslonu:

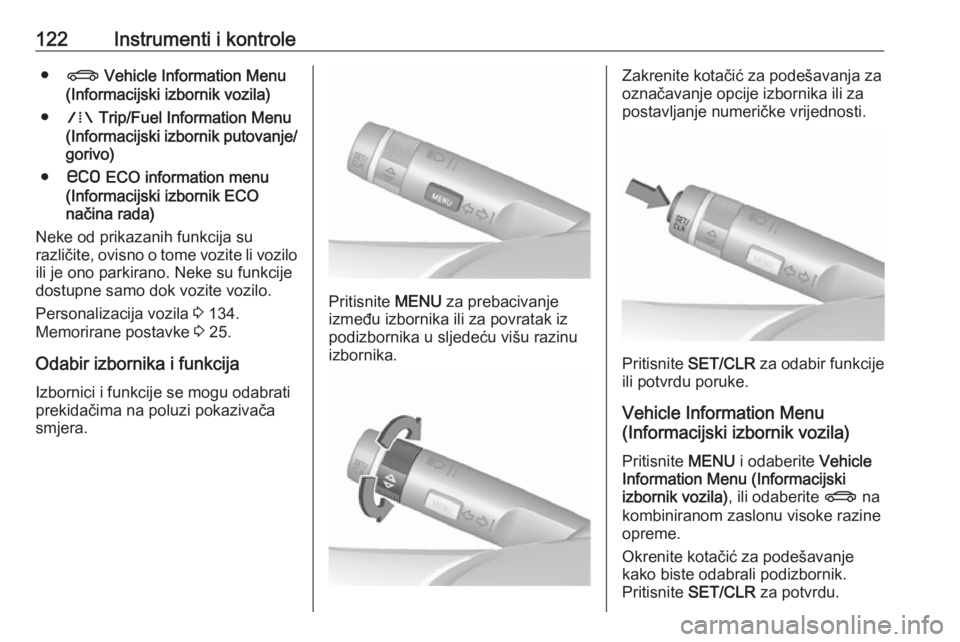

122Instrumenti i kontrole●X Vehicle Information Menu
(Informacijski izbornik vozila)
● W Trip/Fuel Information Menu
(Informacijski izbornik putovanje/ gorivo)
● s ECO information menu
(Informacijski izbornik ECO
načina rada)
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 134.
Memorirane postavke 3 25.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između izbornika ili za povratak iz
podizbornika u sljedeću višu razinu
izbornika.
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR za odabir funkcije
ili potvrdu poruke.
Vehicle Information Menu
(Informacijski izbornik vozila)
Pritisnite MENU i odaberite Vehicle
Information Menu (Informacijski
izbornik vozila) , ili odaberite X na
kombiniranom zaslonu visoke razine
opreme.
Okrenite kotačić za podešavanje kako biste odabrali podizbornik.
Pritisnite SET/CLR za potvrdu.

Instrumenti i kontrole123Pratite upute dane u podizbornicima.
Mogući podizbornici mogu uključivati,
ovisno o verziji:
● Unit (Mjerna jedinica) : Mogu se
promijeniti mjerne jedinice.
● Tyre Pressure (Tlak u gumi) :
Provjera tlaka u gumama svih
kotača tijekom vožnje 3 259.
● Tyre Load (Opterećenje gume) :
Odabir kategorije tlaka u
gumama prema stvarnom tlaku u
gumama 3 259.
● Remaining Oil Life (Preostali
vijek trajanja ulja) : Pokazuje kada
treba zamjeniti motorno ulje i filtar
3 110.
● Speed Warning (Upozorenje
brzine) : Ako se prekorači
postavljena brzina, aktivirat će se zvuk upozorenja.
● Pomoć za prometne znakove :
Prikazuje otkrivene prometne
znakove za trenutačni dio rute
3 215.● Following Dist. (Udaljenost
između vozila) : Prikazuje
udaljenost do vozila koje se
kreće ispred 3 202.
Odabir i indikacija mogu biti različiti između zaslona srednje razine i
kombiniranog zaslona visoke razine
opreme.
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo)
Pritisnite MENU i odaberite Trip/Fuel
Information Menu (Informacijski
izbornik putovanje/gorivo) , ili
odaberite W na kombiniranom
zaslonu visoke razine opreme.

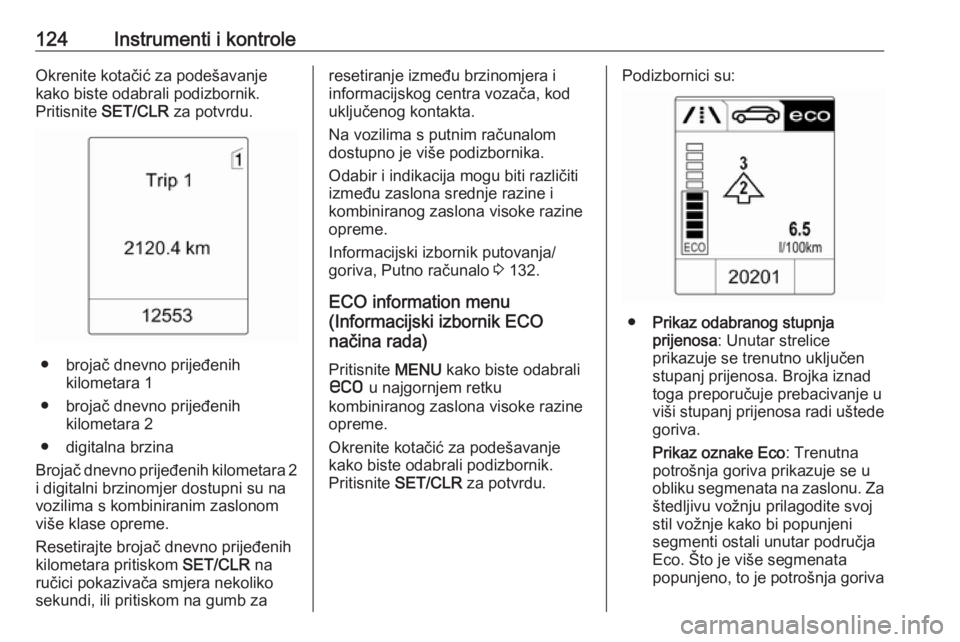

124Instrumenti i kontroleOkrenite kotačić za podešavanjekako biste odabrali podizbornik.
Pritisnite SET/CLR za potvrdu.
● brojač dnevno prijeđenih
kilometara 1
● brojač dnevno prijeđenih kilometara 2
● digitalna brzina
Brojač dnevno prijeđenih kilometara 2
i digitalni brzinomjer dostupni su na
vozilima s kombiniranim zaslonom
više klase opreme.
Resetirajte brojač dnevno prijeđenih kilometara pritiskom SET/CLR na
ručici pokazivača smjera nekoliko sekundi, ili pritiskom na gumb za
resetiranje između brzinomjera i
informacijskog centra vozača, kod
uključenog kontakta.
Na vozilima s putnim računalom
dostupno je više podizbornika.
Odabir i indikacija mogu biti različiti
između zaslona srednje razine i
kombiniranog zaslona visoke razine
opreme.
Informacijski izbornik putovanja/
goriva, Putno računalo 3 132.
ECO information menu
(Informacijski izbornik ECO
načina rada)
Pritisnite MENU kako biste odabrali
s u najgornjem retku
kombiniranog zaslona visoke razine
opreme.
Okrenite kotačić za podešavanje kako biste odabrali podizbornik.
Pritisnite SET/CLR za potvrdu.Podizbornici su:
●Prikaz odabranog stupnja
prijenosa : Unutar strelice
prikazuje se trenutno uključen
stupanj prijenosa. Brojka iznad
toga preporučuje prebacivanje u
viši stupanj prijenosa radi uštede
goriva.
Prikaz oznake Eco : Trenutna
potrošnja goriva prikazuje se u obliku segmenata na zaslonu. Za štedljivu vožnju prilagodite svoj
stil vožnje kako bi popunjeni
segmenti ostali unutar područja
Eco. Što je više segmenata
popunjeno, to je potrošnja goriva

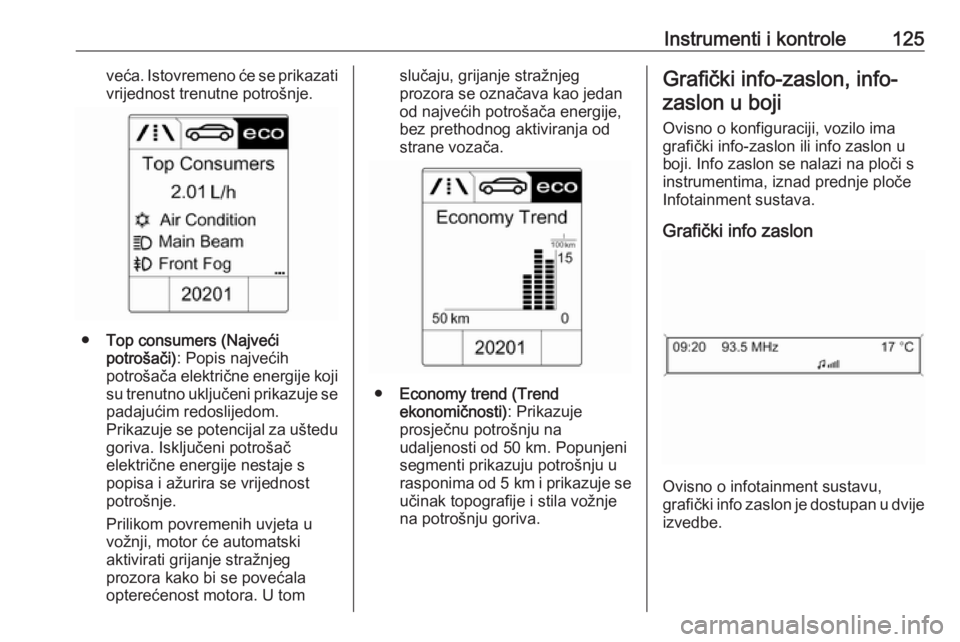

Instrumenti i kontrole125veća. Istovremeno će se prikazativrijednost trenutne potrošnje.
● Top consumers (Najveći
potrošači) : Popis najvećih
potrošača električne energije koji
su trenutno uključeni prikazuje se padajućim redoslijedom.
Prikazuje se potencijal za uštedu goriva. Isključeni potrošač
električne energije nestaje s
popisa i ažurira se vrijednost
potrošnje.
Prilikom povremenih uvjeta u
vožnji, motor će automatski
aktivirati grijanje stražnjeg
prozora kako bi se povećala
opterećenost motora. U tom
slučaju, grijanje stražnjeg
prozora se označava kao jedan
od najvećih potrošača energije,
bez prethodnog aktiviranja od
strane vozača.
● Economy trend (Trend
ekonomičnosti) : Prikazuje
prosječnu potrošnju na
udaljenosti od 50 km. Popunjeni segmenti prikazuju potrošnju u
rasponima od 5 km i prikazuje se
učinak topografije i stila vožnje na potrošnju goriva.
Grafički info-zaslon, info-
zaslon u boji
Ovisno o konfiguraciji, vozilo ima
grafički info-zaslon ili info zaslon u
boji. Info zaslon se nalazi na ploči s
instrumentima, iznad prednje ploče
Infotainment sustava.
Grafički info zaslon
Ovisno o infotainment sustavu,
grafički info zaslon je dostupan u dvije
izvedbe.

126Instrumenti i kontrole
Grafički info zaslon prikazuje:● vrijeme 3 104
● temperaturu okoline 3 104
● datum 3 104
● Infotainment sustav, vidi opis u priručniku Infotainment sustava
● postavke za personalizaciju vozila 3 134
Info zaslon u boji
Info zaslonu boji prikazuje u boji:
● vrijeme 3 104
● temperaturu okoline 3 104
● datum 3 104
● Infotainment sustav, vidi opis u priručniku Infotainment sustava
● navigacija, vidi opis u priručniku Infotainment sustava
● kamera okrenuta prema natrag
● postavke sustava
● poruke vozila 3 127
● postavke za personalizaciju vozila 3 134
Vrsta informacije i kako je prikazana
ovisi o opremi vozila i odabranim
postavkama.
Odabir izbornika i postavki
Izbornicima i postavkama se pristupa putem zaslona.
Odabir se vrši putem:
● izbornika
● funkcijskih tipki i višefunkcijskog kotačića na infotainment sustavu

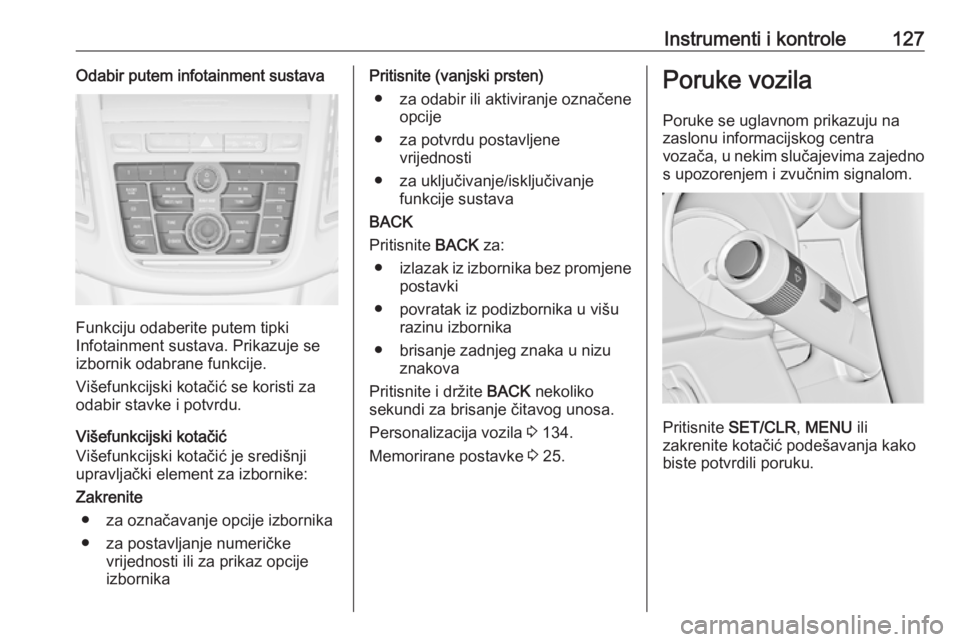

Instrumenti i kontrole127Odabir putem infotainment sustava
Funkciju odaberite putem tipki
Infotainment sustava. Prikazuje se
izbornik odabrane funkcije.
Višefunkcijski kotačić se koristi za
odabir stavke i potvrdu.
Višefunkcijski kotačić
Višefunkcijski kotačić je središnji
upravljački element za izbornike:
Zakrenite ● za označavanje opcije izbornika● za postavljanje numeričke vrijednosti ili za prikaz opcije
izbornika
Pritisnite (vanjski prsten)
● za odabir ili aktiviranje označene opcije
● za potvrdu postavljene vrijednosti
● za uključivanje/isključivanje funkcije sustava
BACK
Pritisnite BACK za:
● izlazak iz izbornika bez promjene
postavki
● povratak iz podizbornika u višu razinu izbornika
● brisanje zadnjeg znaka u nizu znakova
Pritisnite i držite BACK nekoliko
sekundi za brisanje čitavog unosa.
Personalizacija vozila 3 134.
Memorirane postavke 3 25.Poruke vozila
Poruke se uglavnom prikazuju na
zaslonu informacijskog centra
vozača, u nekim slučajevima zajedno
s upozorenjem i zvučnim signalom.
Pritisnite SET/CLR , MENU ili
zakrenite kotačić podešavanja kako biste potvrdili poruku.

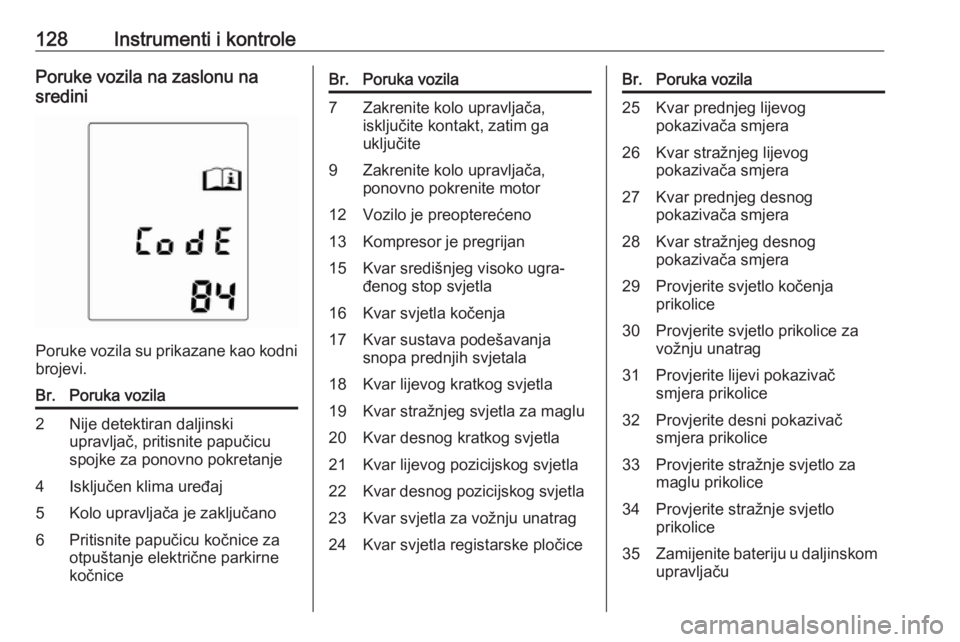

128Instrumenti i kontrolePoruke vozila na zaslonu na
sredini
Poruke vozila su prikazane kao kodni
brojevi.
Br.Poruka vozila2Nije detektiran daljinski
upravljač, pritisnite papučicu
spojke za ponovno pokretanje4Isključen klima uređaj5Kolo upravljača je zaključano6Pritisnite papučicu kočnice za
otpuštanje električne parkirne
kočniceBr.Poruka vozila7Zakrenite kolo upravljača, isključite kontakt, zatim ga
uključite9Zakrenite kolo upravljača,
ponovno pokrenite motor12Vozilo je preopterećeno13Kompresor je pregrijan15Kvar središnjeg visoko ugra‐
đenog stop svjetla16Kvar svjetla kočenja17Kvar sustava podešavanja
snopa prednjih svjetala18Kvar lijevog kratkog svjetla19Kvar stražnjeg svjetla za maglu20Kvar desnog kratkog svjetla21Kvar lijevog pozicijskog svjetla22Kvar desnog pozicijskog svjetla23Kvar svjetla za vožnju unatrag24Kvar svjetla registarske pločiceBr.Poruka vozila25Kvar prednjeg lijevog
pokazivača smjera26Kvar stražnjeg lijevog
pokazivača smjera27Kvar prednjeg desnog
pokazivača smjera28Kvar stražnjeg desnog
pokazivača smjera29Provjerite svjetlo kočenja
prikolice30Provjerite svjetlo prikolice za
vožnju unatrag31Provjerite lijevi pokazivač
smjera prikolice32Provjerite desni pokazivač
smjera prikolice33Provjerite stražnje svjetlo za
maglu prikolice34Provjerite stražnje svjetlo
prikolice35Zamijenite bateriju u daljinskom upravljaču
