OPEL ZAFIRA C 2016 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole99Instrumenti i
kontroleKontrole ..................................... 100
Podešavanje kola upravljača ...100
Kontrole na kolu upravljača .....100
Grijano kolo upravljača ............101
Sirena ...................................... 101
Brisač/sustav pranja vjetrobrana ............................. 101
Brisač/sustav pranja stražnjeg prozora ................................... 103
Temperatura okoline ...............104
Sat ........................................... 104
Priključci za napajanje .............106
Upaljač za cigarete ..................106
Pepeljare ................................. 107
Kontrolna svjetla, mjerači i
indikatori .................................... 107
Sklop instrumenata ..................107
Brzinomjer ............................... 107
Brojač kilometara .....................107
Brojač dnevno prijeđenih kilometara ............................... 107
Mjerač broja okretaja ...............108
Mjerač goriva ........................... 108
Prekidač za odabir goriva ........108Mjerač temperature rashladnog
sredstva motora ...................... 110
Servisni zaslon ........................ 110
Kontrolna svjetla ......................111
Pokazivač smjera ....................114
Podsjetnik za sigurnosni pojas 114
Zračni jastuci i zatezači pojaseva ................................. 115
Deaktiviranje zračnog jastuka . 115
Sustav punjenja .......................115
Kontrolno svjetlo kvara ............115
Ubrzo servisiraj vozilo .............116
Sustav kočnica i spojke ...........116
Korištenje papučice .................116
Električna parkirna kočnica .....116
Kvar električne parkirne kočnice ................................... 116
Sustav protiv blokiranja kotača (ABS) ...................................... 117
Viši stupanj .............................. 117
Servo upravljač ........................117
Upozorenje napuštanja trake ..117
Ultrazvučna pomoć pri parkiranju ................................ 117
Isključena elektronička kontrola stabilnosti ............................... 118
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 118Isključen sustav kontrole
proklizavanja .......................... 118
Predgrijanje ............................. 118
Filtar krutih čestica ..................118
AdBlue ..................................... 118
Sustav kontrole tlaka u gumama ................................. 118
Tlak motornog ulja ...................119
Niska razina goriva ..................119
Blokada motora .......................119
Smanjena snaga motora .........119
Vanjsko svjetlo ........................ 119
Dugo svjetlo ............................. 120
Pomoć za duga svjetla ............120
Prilagodljiva prednja svjetla .....120
Svjetlo za maglu ......................120
Stražnje svjetlo za maglu ........120
Niska razine tekućine za pranje ..................................... 120
Tempomat ............................... 120
Prilagodljivi tempomat .............120
Otkriveno je vozilo ispred sustava ................................... 120
Otvorena vrata ......................... 121
Informacijski zasloni ...................121
Informacijski centar vozača .....121
Grafički info-zaslon, info-zaslon u boji ....................................... 125

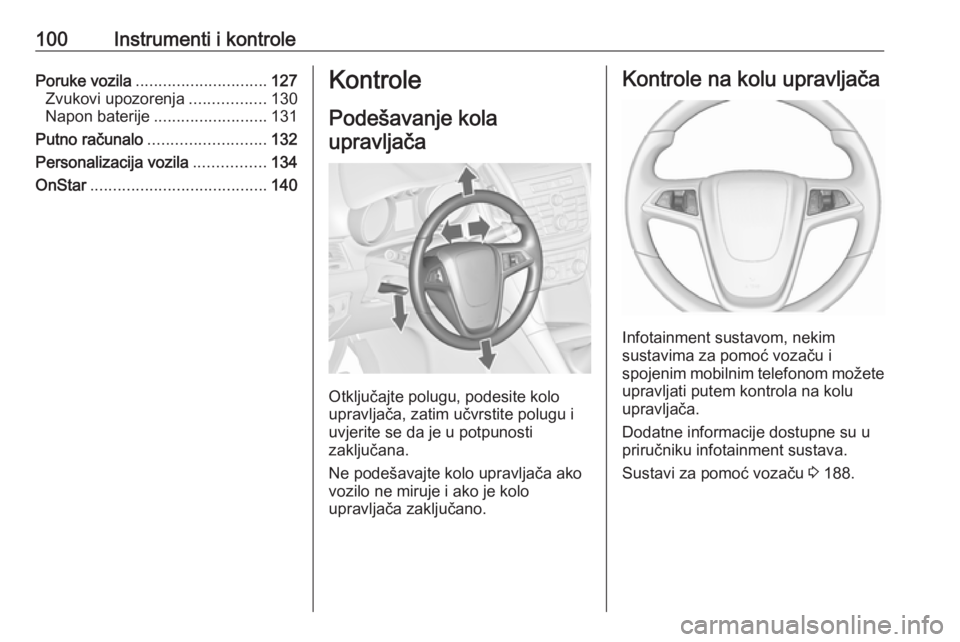

100Instrumenti i kontrolePoruke vozila............................. 127
Zvukovi upozorenja .................130
Napon baterije ......................... 131
Putno računalo .......................... 132
Personalizacija vozila ................134
OnStar ....................................... 140Kontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 188.

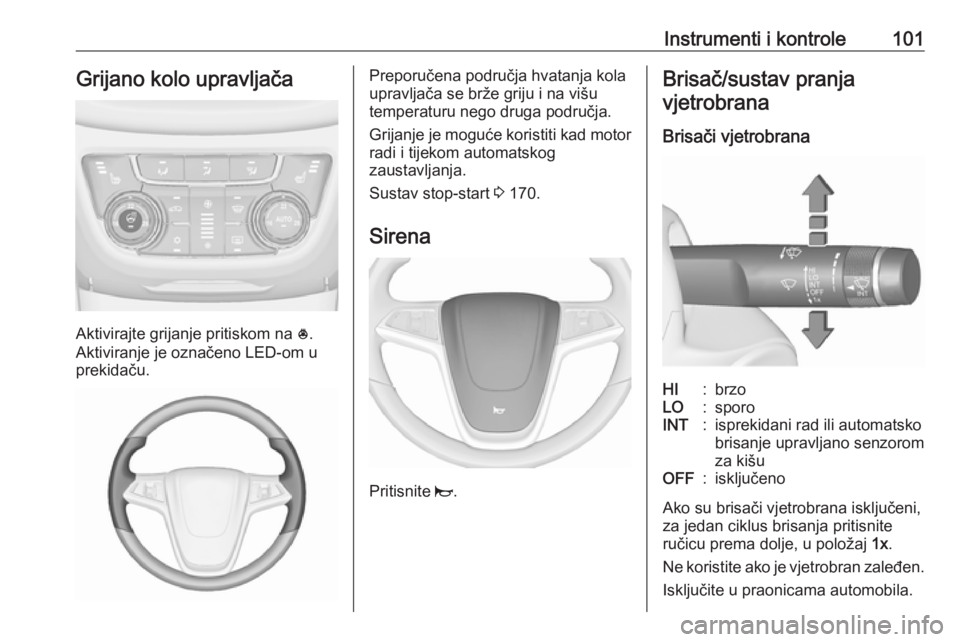

Instrumenti i kontrole101Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.
Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 170.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.

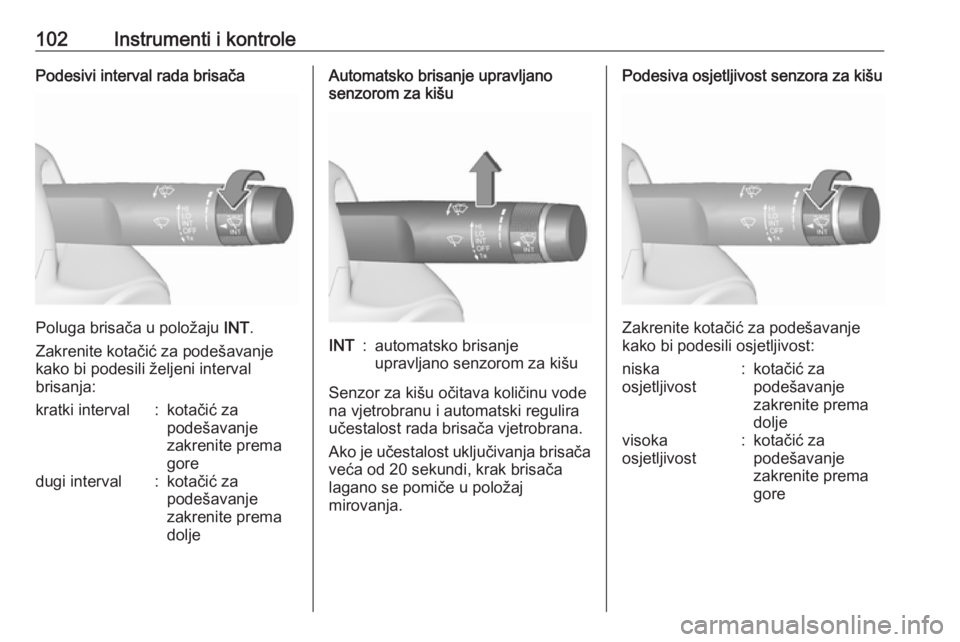

102Instrumenti i kontrolePodesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
doljeAutomatsko brisanje upravljano
senzorom za kišuINT:automatsko brisanje
upravljano senzorom za kišu
Senzor za kišu očitava količinu vode
na vjetrobranu i automatski regulira
učestalost rada brisača vjetrobrana.
Ako je učestalost uključivanja brisača
veća od 20 sekundi, krak brisača
lagano se pomiče u položaj
mirovanja.
Podesiva osjetljivost senzora za kišu
Zakrenite kotačić za podešavanje
kako bi podesili osjetljivost:
niska
osjetljivost:kotačić za
podešavanje
zakrenite prema
doljevisoka
osjetljivost:kotačić za
podešavanje
zakrenite prema
gore

Instrumenti i kontrole103

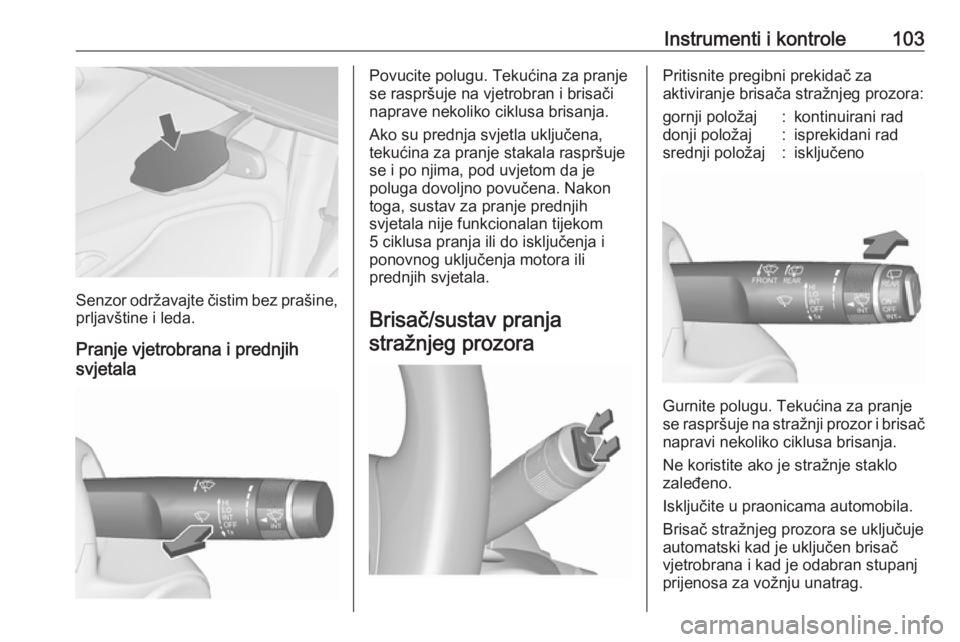

Senzor održavajte čistim bez prašine,prljavštine i leda.
Pranje vjetrobrana i prednjih
svjetala
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Ako su prednja svjetla uključena,
tekućina za pranje stakala raspršuje
se i po njima, pod uvjetom da je
poluga dovoljno povučena. Nakon
toga, sustav za pranje prednjih
svjetala nije funkcionalan tijekom
5 ciklusa pranja ili do isključenja i
ponovnog uključenja motora ili
prednjih svjetala.
Brisač/sustav pranjastražnjeg prozoraPritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnje staklo zaleđeno.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.

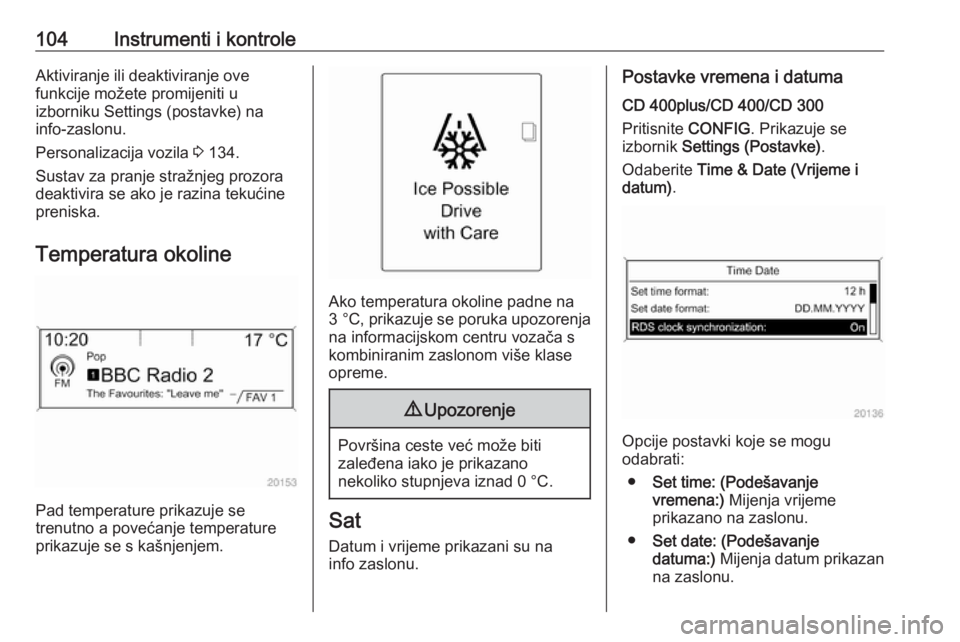

104Instrumenti i kontroleAktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Settings (postavke) na
info-zaslonu.
Personalizacija vozila 3 134.
Sustav za pranje stražnjeg prozora deaktivira se ako je razina tekućine
preniska.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature prikazuje se s kašnjenjem.
Ako temperatura okoline padne na3 °C , prikazuje se poruka upozorenja
na informacijskom centru vozača s kombiniranim zaslonom više klase
opreme.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme prikazani su na
info zaslonu.
Postavke vremena i datuma
CD 400plus/CD 400/CD 300
Pritisnite CONFIG. Prikazuje se
izbornik Settings (Postavke) .
Odaberite Time & Date (Vrijeme i
datum) .
Opcije postavki koje se mogu
odabrati:
● Set time: (Podešavanje
vremena:) Mijenja vrijeme
prikazano na zaslonu.
● Set date: (Podešavanje
datuma:) Mijenja datum prikazan
na zaslonu.

Instrumenti i kontrole105●Set time format (Podešavanje
prikaza vremena) : Mijenja prikaz
sati između 12 h i 24 h .
● Set date format (Podešavanje
prikaza datuma) : Mijenja prikaz
datuma između MM/DD/GGGG i
DD.MM.YYYY (DD.MM.GGGG) .
● RDS clock synchronization (RDS
sinkronizacija sata) : RDS signal
većine VHF odašiljača
automatski postavlja vrijeme.
RDS sinkronizacija vremena
može potrajati nekoliko minuta.
Neki odašiljači ne šalju signal s
točnim vremenom. U takvim
slučajevima, preporuča se da
isključite automatsku
sinkronizaciju vremena.
Personalizacija vozila 3 134.
Postavke vremena i datuma Navi 950/Navi 650/CD 600
Pritisnite CONFIG i zatim odaberite
stavku izbornika Vrijeme i datum kako
biste prikazali odgovarajući
podizbornik.
Napomena
Ako je uključen Automatsko
podešavanje vremena , sustav
automatski postavlja vrijeme i
datum.
Za više informacija pogledajte
priručnik infotainment sustava.
Postavite vrijeme
Za namještanje postavki vremena odaberite stavku izbornika Podesi
vrijeme . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Postavite datum
Za namještanje postavki vremena odaberite stavku izbornika Podesi
datum . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Format vremena
Za odabir željenog formata vremena
odaberite Format 12 h / 24 h .
Aktivirajte 12 sata ili 24 sati .
Personalizacija vozila 3 134.

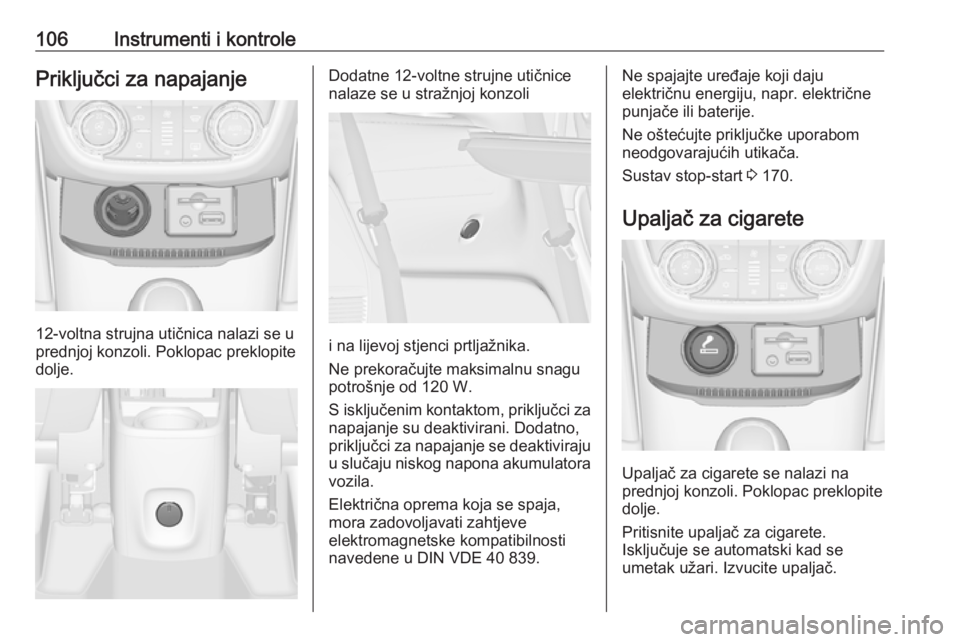

106Instrumenti i kontrolePriključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli. Poklopac preklopite
dolje.
Dodatne 12-voltne strujne utičnice
nalaze se u stražnjoj konzoli
i na lijevoj stjenci prtljažnika.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 170.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli. Poklopac preklopite dolje.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.

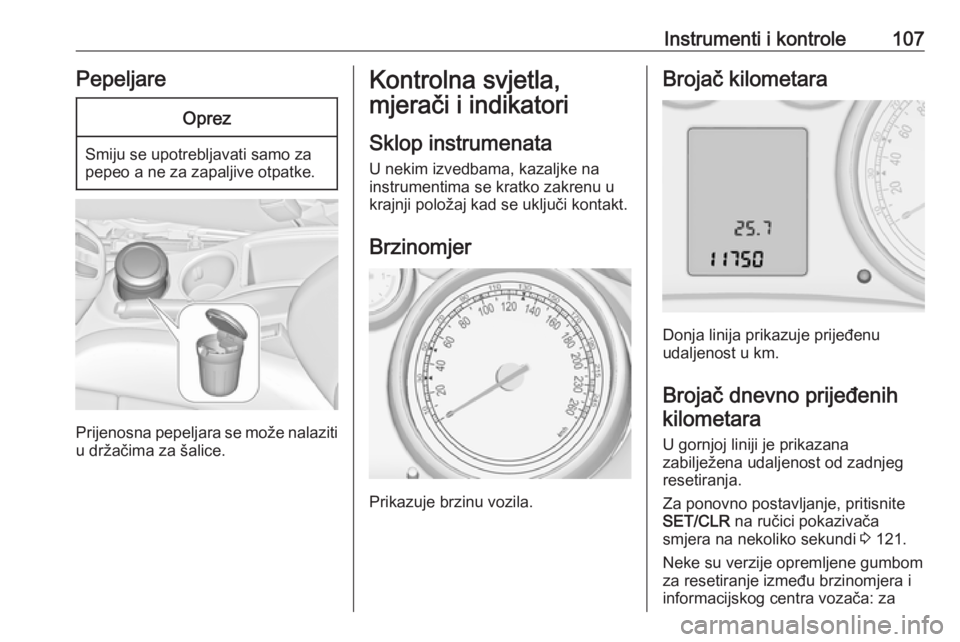

Instrumenti i kontrole107PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 121.
Neke su verzije opremljene gumbom
za resetiranje između brzinomjera i
informacijskog centra vozača: za

108Instrumenti i kontroleresetiranje, pritisnite i držite gumb
nekoliko sekundi s uključenim
kontaktom.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili tlak plina u
spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 108.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva Rad s prirodnim plinom
