OPEL ZAFIRA C 2016 Priručnik za vlasnika (in Croatian)

Spremište89

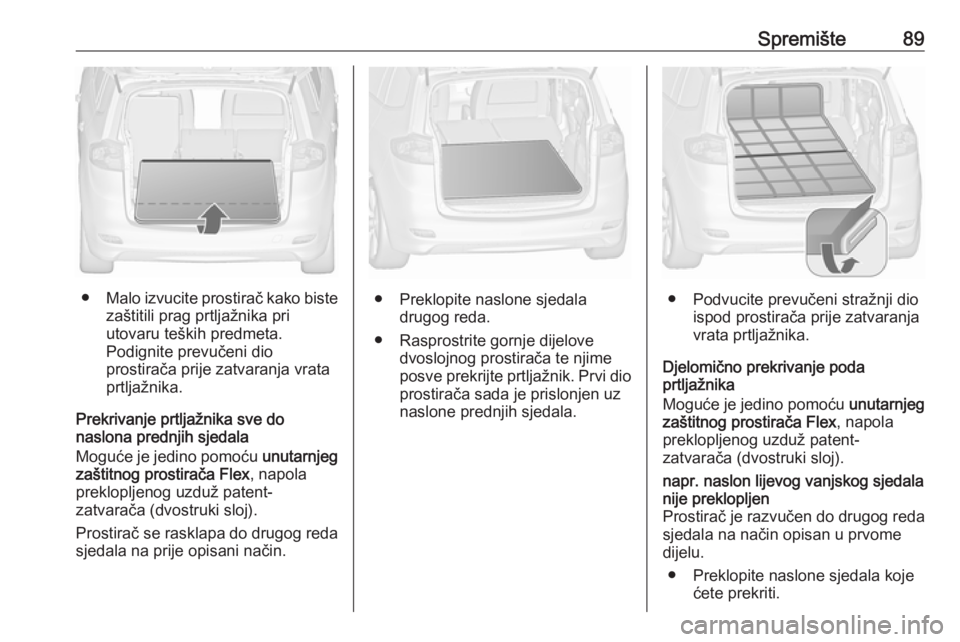

●Malo izvucite prostirač kako biste
zaštitili prag prtljažnika pri
utovaru teških predmeta.
Podignite prevučeni dio
prostirača prije zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.● Preklopite naslone sjedala drugog reda.
● Rasprostrite gornje dijelove dvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio prostirača sada je prislonjen uz
naslone prednjih sjedala.● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
napr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslone sjedala koje ćete prekriti.

90Spremište

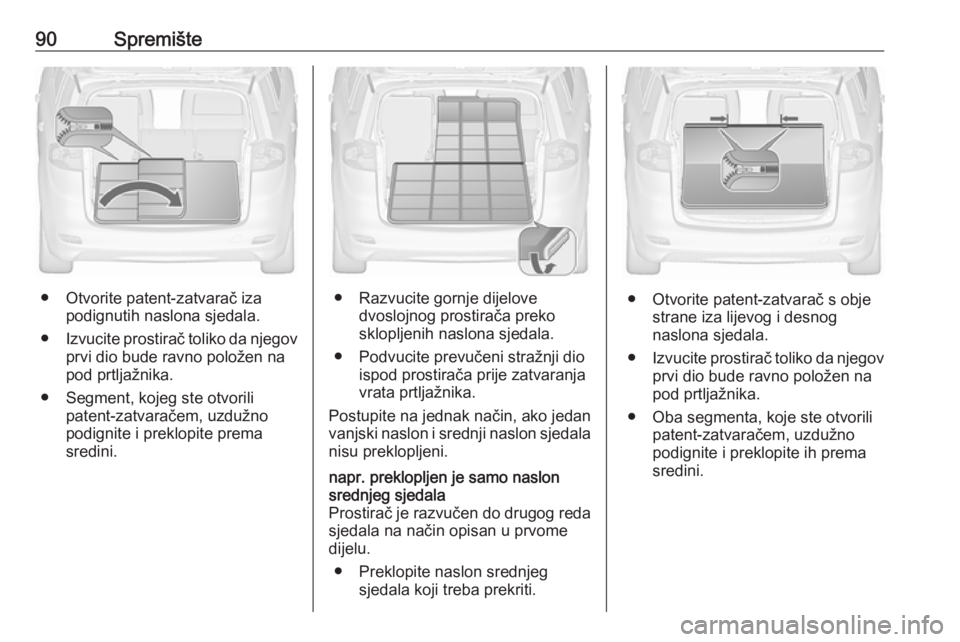

● Otvorite patent-zatvarač izapodignutih naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Segment, kojeg ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite prema
sredini.● Razvucite gornje dijelove dvoslojnog prostirača preko
sklopljenih naslona sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan
vanjski naslon i srednji naslon sjedala nisu preklopljeni.
napr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslon srednjeg sjedala koji treba prekriti.
● Otvorite patent-zatvarač s obje strane iza lijevog i desnog
naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Oba segmenta, koje ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite ih prema
sredini.

Spremište91

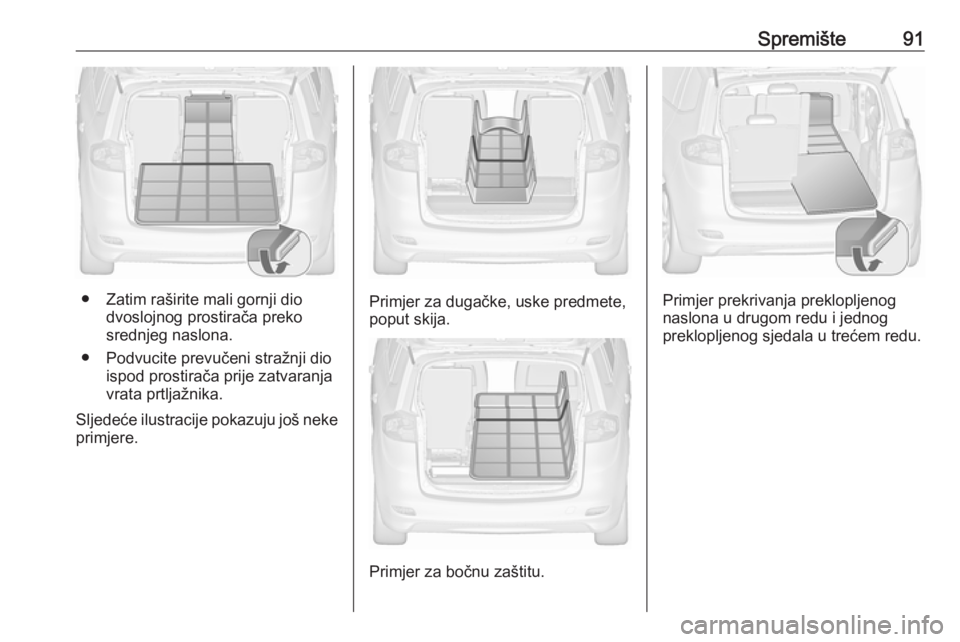

● Zatim raširite mali gornji diodvoslojnog prostirača preko
srednjeg naslona.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.

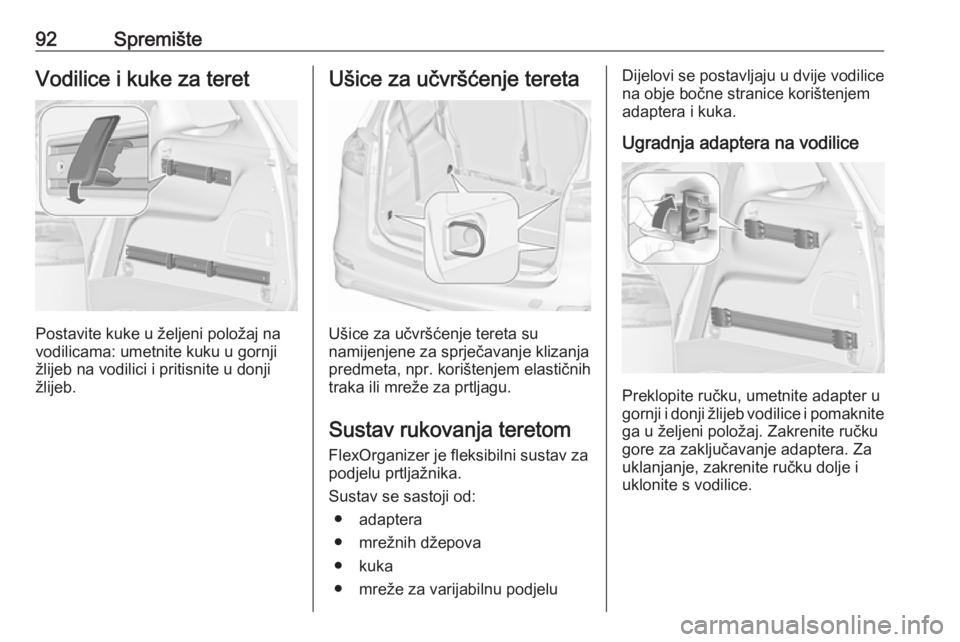

92SpremišteVodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od:
● adaptera
● mrežnih džepova
● kuka
● mreže za varijabilnu podjelu
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.

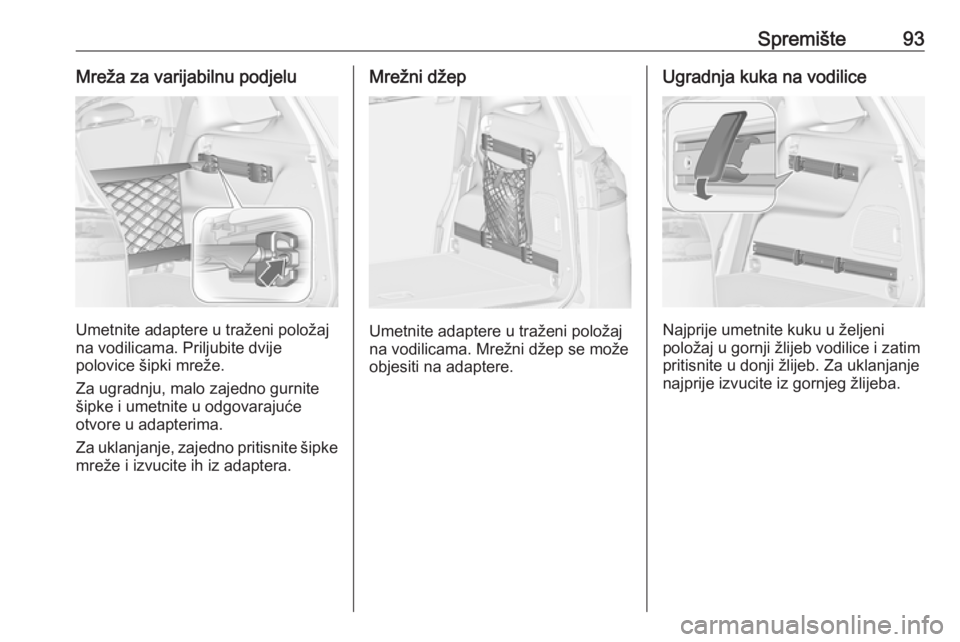

Spremište93Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.

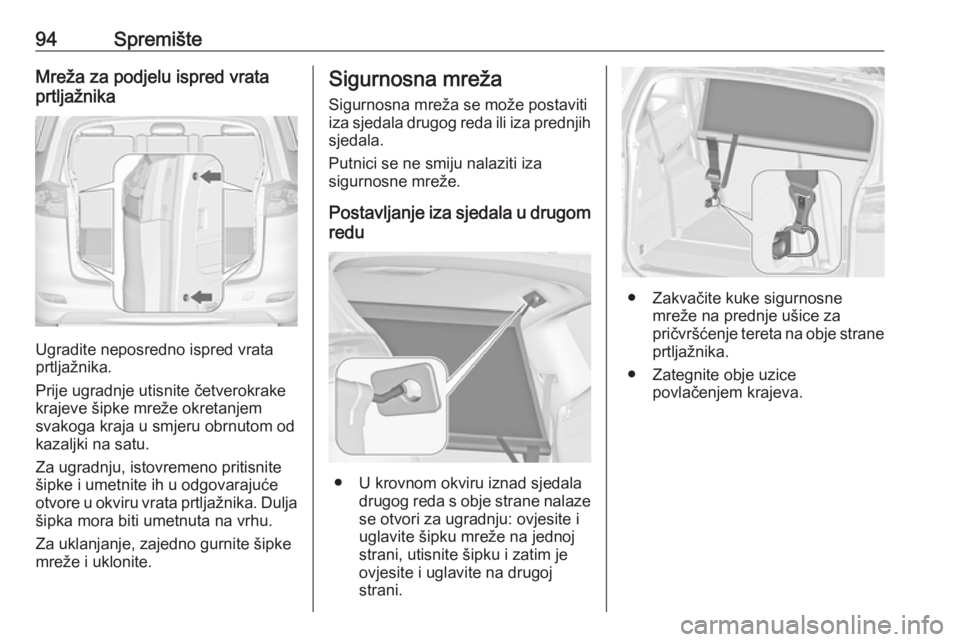

94SpremišteMreža za podjelu ispred vrataprtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza sjedala drugog reda ili iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Postavljanje iza sjedala u drugom redu
● U krovnom okviru iznad sjedala drugog reda s obje strane nalazese otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je ovjesite i uglavite na drugoj
strani.
● Zakvačite kuke sigurnosne mreže na prednje ušice za
pričvršćenje tereta na obje strane
prtljažnika.
● Zategnite obje uzice povlačenjem krajeva.

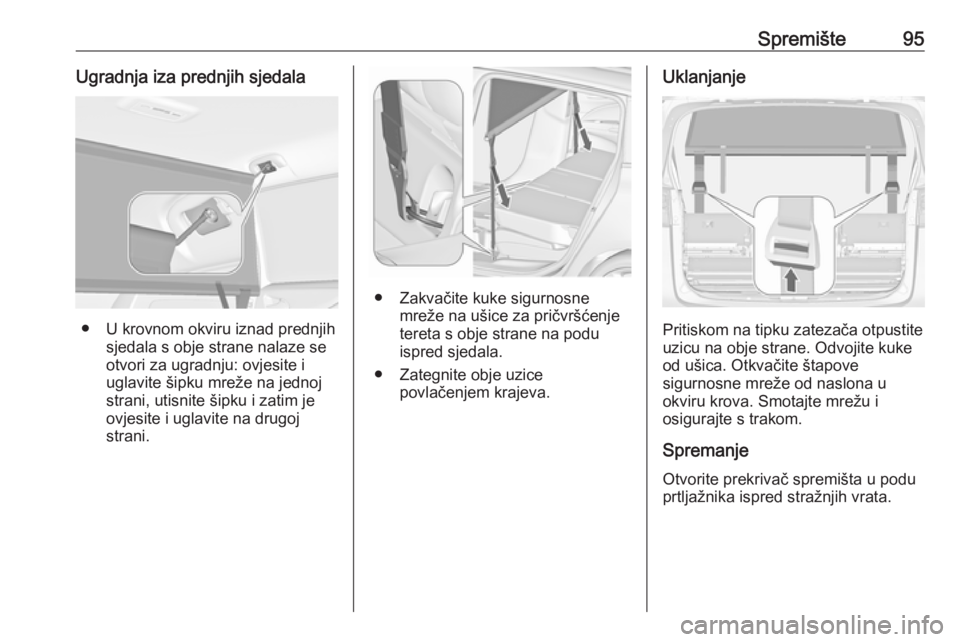

Spremište95Ugradnja iza prednjih sjedala
● U krovnom okviru iznad prednjihsjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.
● Zakvačite kuke sigurnosne mreže na ušice za pričvršćenje
tereta s obje strane na podu
ispred sjedala.
● Zategnite obje uzice povlačenjem krajeva.
Uklanjanje
Pritiskom na tipku zatezača otpustite
uzicu na obje strane. Odvojite kuke
od ušica. Otkvačite štapove
sigurnosne mreže od naslona u
okviru krova. Smotajte mrežu i
osigurajte s trakom.
Spremanje Otvorite prekrivač spremišta u podu
prtljažnika ispred stražnjih vrata.

96Spremište

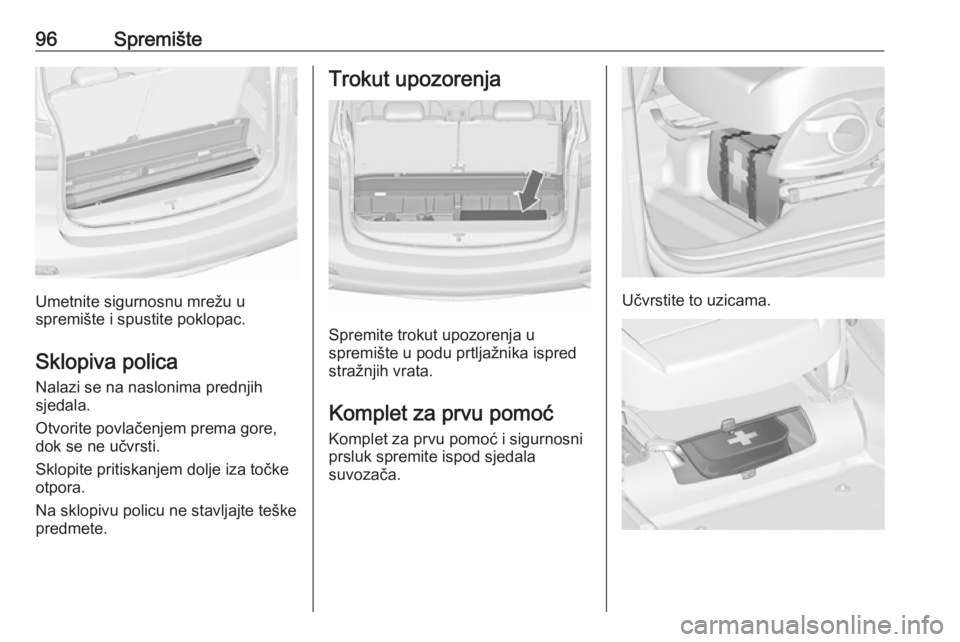

Umetnite sigurnosnu mrežu u
spremište i spustite poklopac.
Sklopiva polica
Nalazi se na naslonima prednjih
sjedala.
Otvorite povlačenjem prema gore,
dok se ne učvrsti.
Sklopite pritiskanjem dolje iza točke
otpora.
Na sklopivu policu ne stavljajte teške
predmete.
Trokut upozorenja
Spremite trokut upozorenja u
spremište u podu prtljažnika ispred stražnjih vrata.
Komplet za prvu pomoć Komplet za prvu pomoć i sigurnosni
prsluk spremite ispod sjedala
suvozača.
Učvrstite to uzicama.

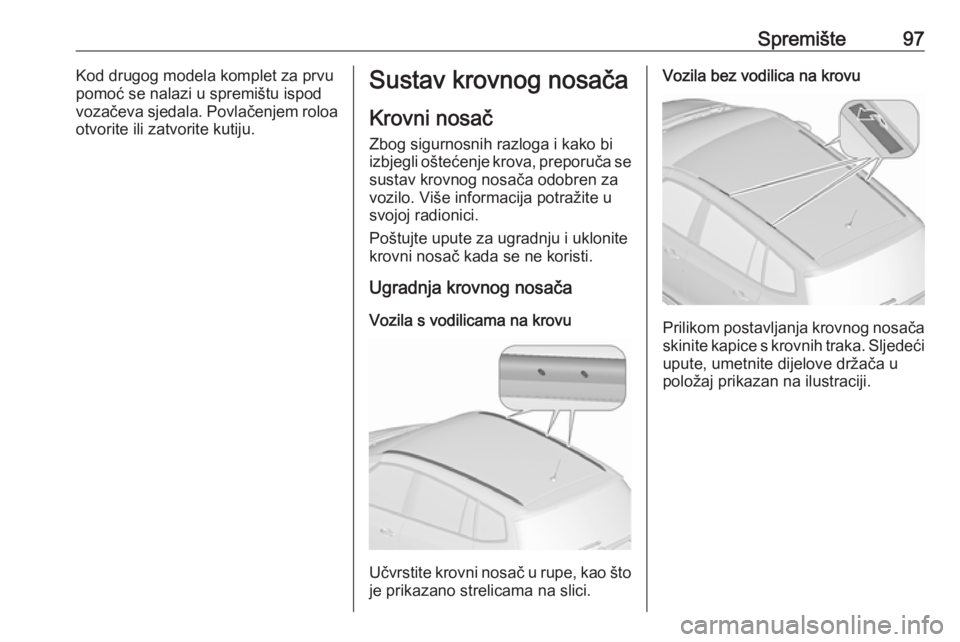

Spremište97Kod drugog modela komplet za prvu
pomoć se nalazi u spremištu ispod
vozačeva sjedala. Povlačenjem roloa
otvorite ili zatvorite kutiju.Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Vozila s vodilicama na krovu
Učvrstite krovni nosač u rupe, kao što je prikazano strelicama na slici.
Vozila bez vodilica na krovu
Prilikom postavljanja krovnog nosača skinite kapice s krovnih traka. Sljedećiupute, umetnite dijelove držača u
položaj prikazan na ilustraciji.

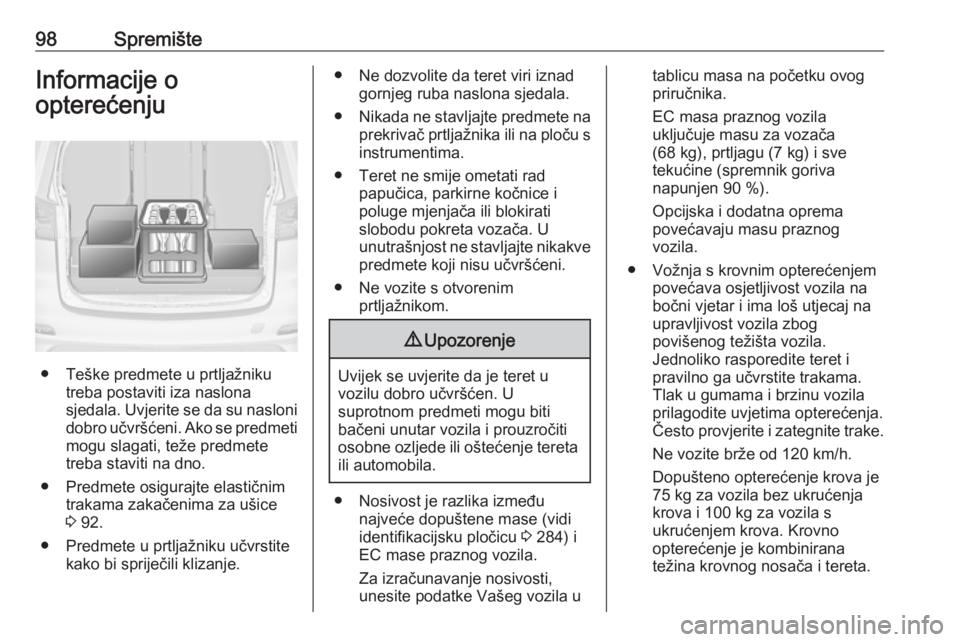

98SpremišteInformacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni dobro učvršćeni. Ako se predmeti
mogu slagati, teže predmete
treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 92.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Ne dozvolite da teret viri iznadgornjeg ruba naslona sjedala.
● Nikada ne stavljajte predmete na
prekrivač prtljažnika ili na ploču s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između
najveće dopuštene mase (vidi
identifikacijsku pločicu 3 284) i
EC mase praznog vozila.
Za izračunavanje nosivosti,
unesite podatke Vašeg vozila u
tablicu masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik goriva
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama. Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova je
75 kg za vozila bez ukrućenja
krova i 100 kg za vozila s
ukrućenjem krova. Krovno
opterećenje je kombinirana
težina krovnog nosača i tereta.
