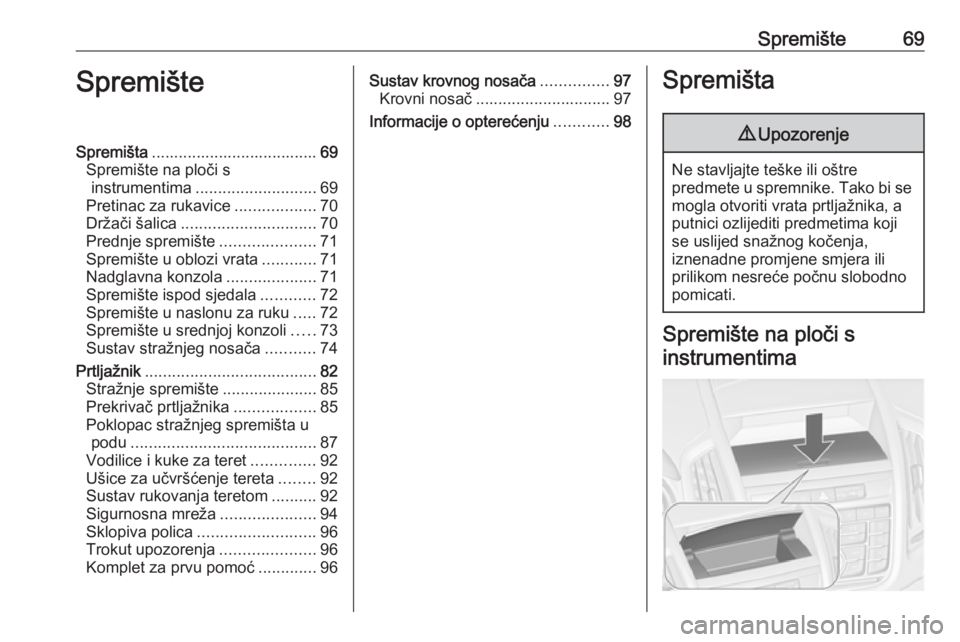

Spremište69SpremišteSpremišta..................................... 69
Spremište na ploči s instrumentima ........................... 69
Pretinac za rukavice ..................70
Držači šalica .............................. 70
Prednje spremište .....................71
Spremište u oblozi vrata ............71
Nadglavna konzola ....................71
Spremište ispod sjedala ............72
Spremište u naslonu za ruku .....72
Spremište u srednjoj konzoli .....73
Sustav stražnjeg nosača ...........74
Prtljažnik ...................................... 82
Stražnje spremište .....................85
Prekrivač prtljažnika ..................85
Poklopac stražnjeg spremišta u podu ......................................... 87
Vodilice i kuke za teret ..............92
Ušice za učvršćenje tereta ........92
Sustav rukovanja teretom ..........92
Sigurnosna mreža .....................94
Sklopiva polica .......................... 96
Trokut upozorenja .....................96
Komplet za prvu pomoć .............96Sustav krovnog nosača ...............97
Krovni nosač .............................. 97
Informacije o opterećenju ............98Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima

70SpremišteIspred zaslona za prikaz informacija
na ploči s instrumentima nalazi se
pretinac za odlaganje. Pritisnite i
otvorite poklopac.

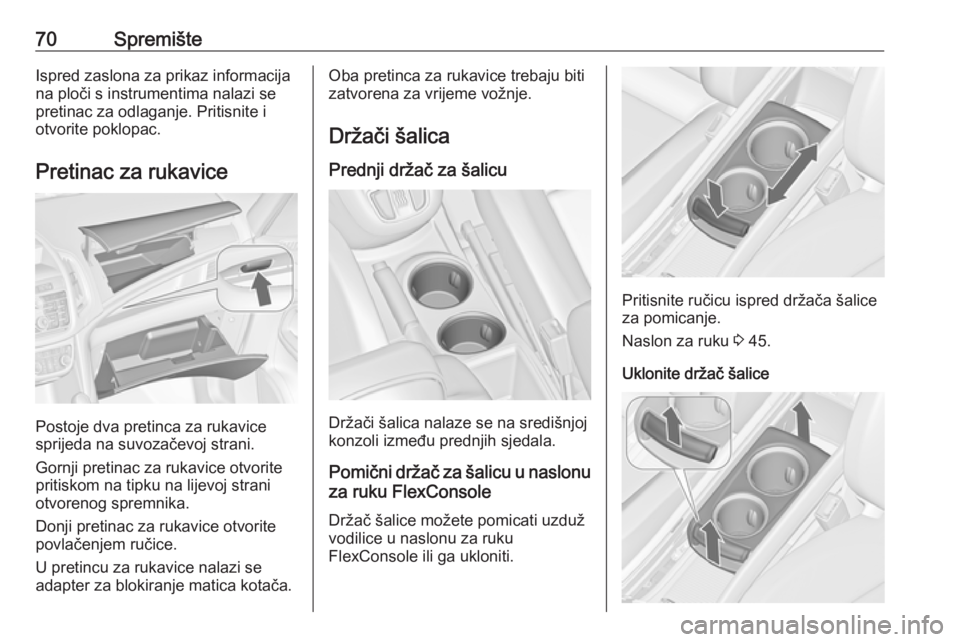

Pretinac za rukavice
Postoje dva pretinca za rukavice
sprijeda na suvozačevoj strani.
Gornji pretinac za rukavice otvorite
pritiskom na tipku na lijevoj strani
otvorenog spremnika.
Donji pretinac za rukavice otvorite
povlačenjem ručice.
U pretincu za rukavice nalazi se
adapter za blokiranje matica kotača.
Oba pretinca za rukavice trebaju biti zatvorena za vrijeme vožnje.
Držači šalica
Prednji držač za šalicu
Držači šalica nalaze se na središnjoj
konzoli između prednjih sjedala.
Pomični držač za šalicu u naslonu
za ruku FlexConsole
Držač šalice možete pomicati uzduž
vodilice u naslonu za ruku
FlexConsole ili ga ukloniti.
Pritisnite ručicu ispred držača šalice
za pomicanje.
Naslon za ruku 3 45.
Uklonite držač šalice

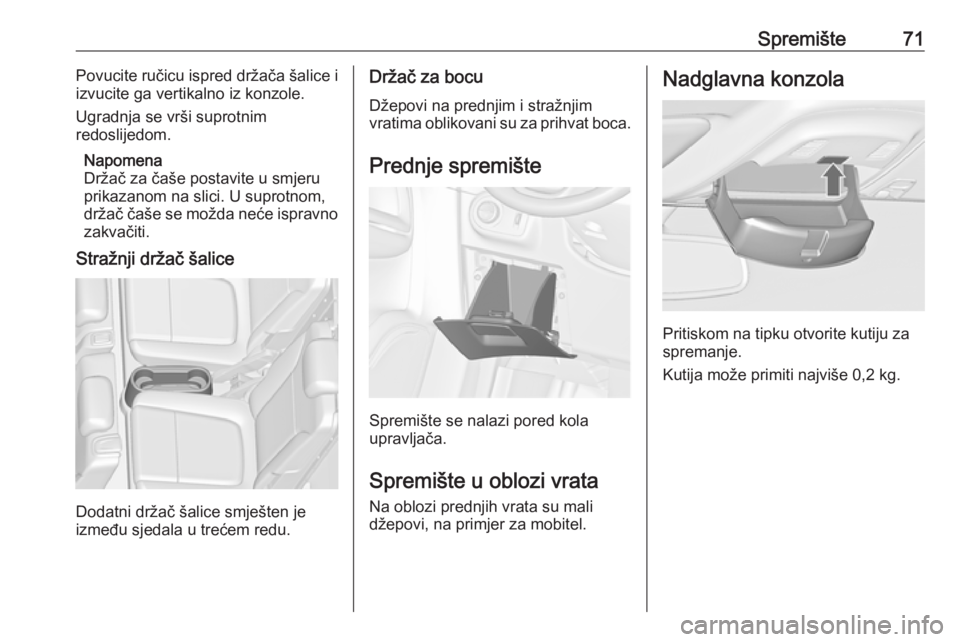

Spremište71Povucite ručicu ispred držača šalice i
izvucite ga vertikalno iz konzole.
Ugradnja se vrši suprotnim
redoslijedom.
Napomena
Držač za čaše postavite u smjeru
prikazanom na slici. U suprotnom,
držač čaše se možda neće ispravno
zakvačiti.
Stražnji držač šalice
Dodatni držač šalice smješten je
između sjedala u trećem redu.
Držač za bocu
Džepovi na prednjim i stražnjim
vratima oblikovani su za prihvat boca.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u oblozi vrata
Na oblozi prednjih vrata su mali
džepovi, na primjer za mobitel.
Nadglavna konzola
Pritiskom na tipku otvorite kutiju za
spremanje.
Kutija može primiti najviše 0,2 kg.

72SpremišteSpremište ispod sjedala

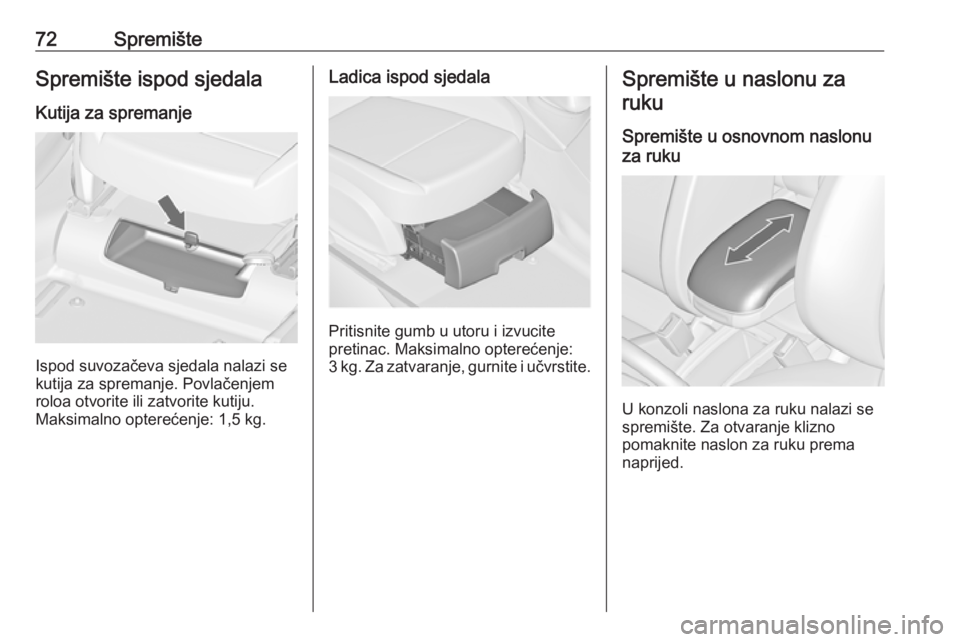

Kutija za spremanje
Ispod suvozačeva sjedala nalazi se
kutija za spremanje. Povlačenjem
roloa otvorite ili zatvorite kutiju.
Maksimalno opterećenje: 1,5 kg.
Ladica ispod sjedala
Pritisnite gumb u utoru i izvucite
pretinac. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnite i učvrstite.
Spremište u naslonu za
ruku
Spremište u osnovnom naslonu
za ruku
U konzoli naslona za ruku nalazi se
spremište. Za otvaranje klizno
pomaknite naslon za ruku prema
naprijed.

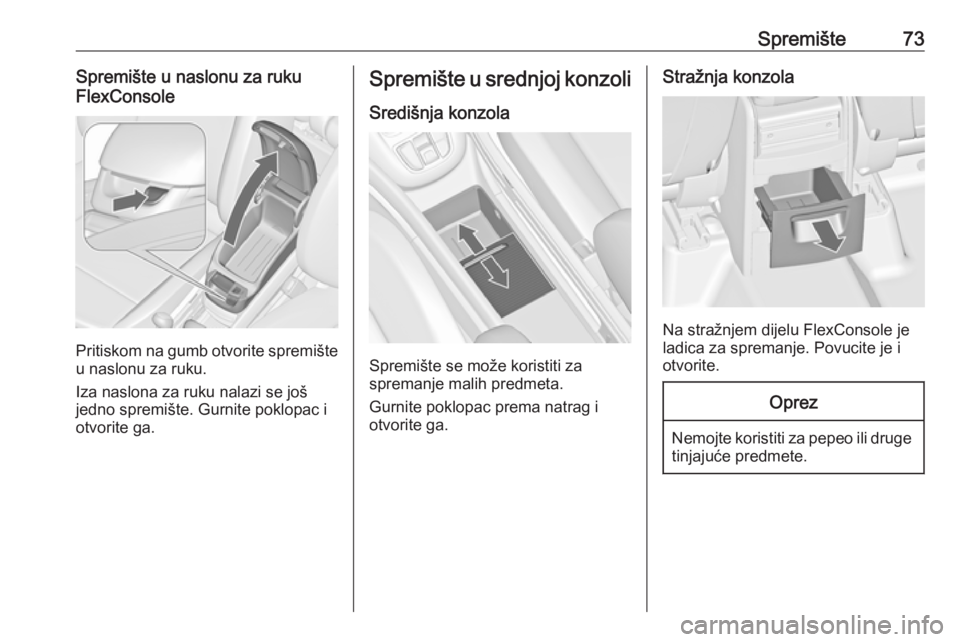

Spremište73Spremište u naslonu za ruku
FlexConsole
Pritiskom na gumb otvorite spremište
u naslonu za ruku.
Iza naslona za ruku nalazi se još jedno spremište. Gurnite poklopac i otvorite ga.
Spremište u srednjoj konzoli
Središnja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Gurnite poklopac prema natrag i
otvorite ga.
Stražnja konzola
Na stražnjem dijelu FlexConsole je
ladica za spremanje. Povucite je i
otvorite.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.

74SpremišteSustav stražnjeg nosača

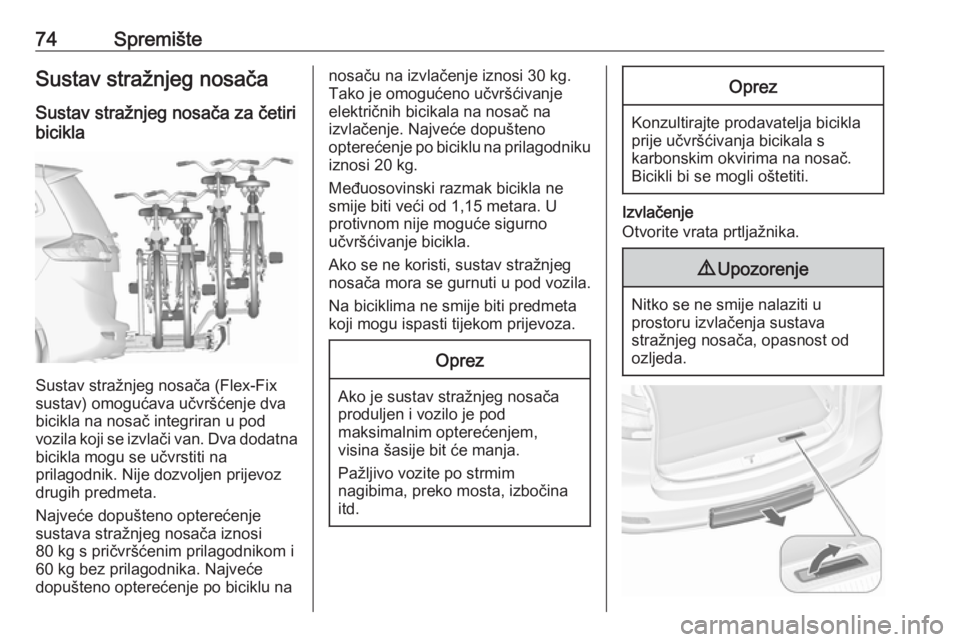

Sustav stražnjeg nosača za četiri
bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje dva
bicikla na nosač integriran u pod
vozila koji se izvlači van. Dva dodatna
bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
80 kg s pričvršćenim prilagodnikom i
60 kg bez prilagodnika. Najveće
dopušteno opterećenje po biciklu na
nosaču na izvlačenje iznosi 30 kg.
Tako je omogućeno učvršćivanje
električnih bicikala na nosač na
izvlačenje. Najveće dopušteno
opterećenje po biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

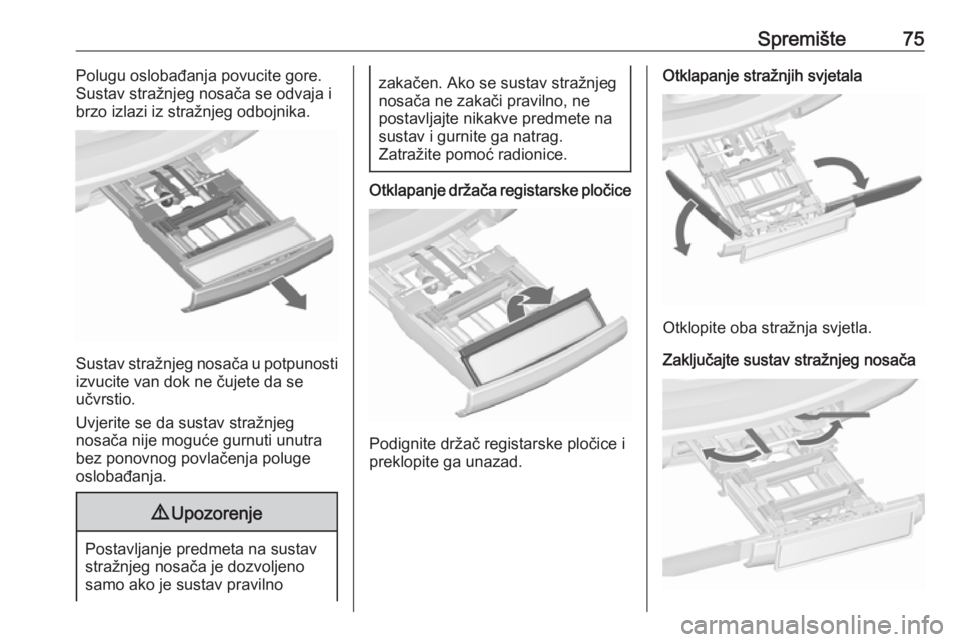

Spremište75Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.
9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Otklapanje stražnjih svjetala
Otklopite oba stražnja svjetla.
Zaključajte sustav stražnjeg nosača

76SpremišteZakrenite obje pričvrsne poluge
bočno do kraja.
U suprotnom se ne jamči sigurna
funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).
Pritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad za
zabravljenje.

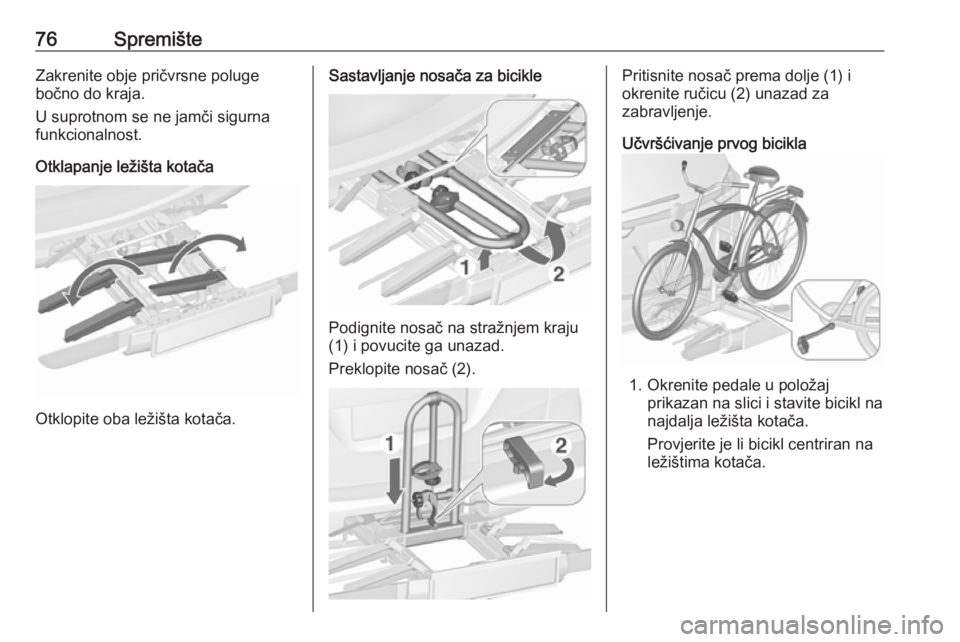

Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
najdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.

Spremište77

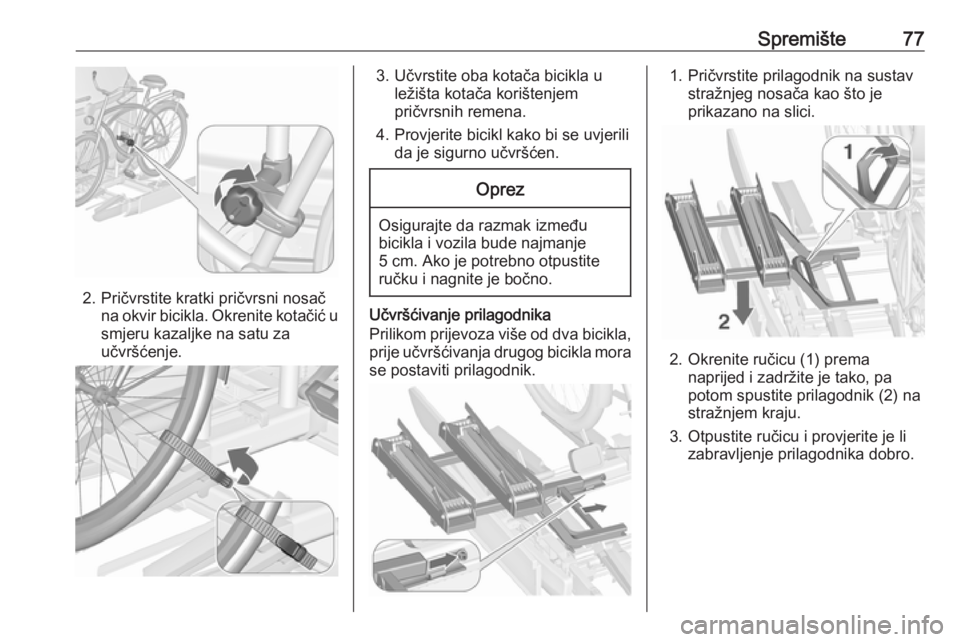

2. Pričvrstite kratki pričvrsni nosačna okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Prilikom prijevoza više od dva bicikla,
prije učvršćivanja drugog bicikla mora se postaviti prilagodnik.
1. Pričvrstite prilagodnik na sustav stražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu (1) prema naprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.

78Spremište
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.

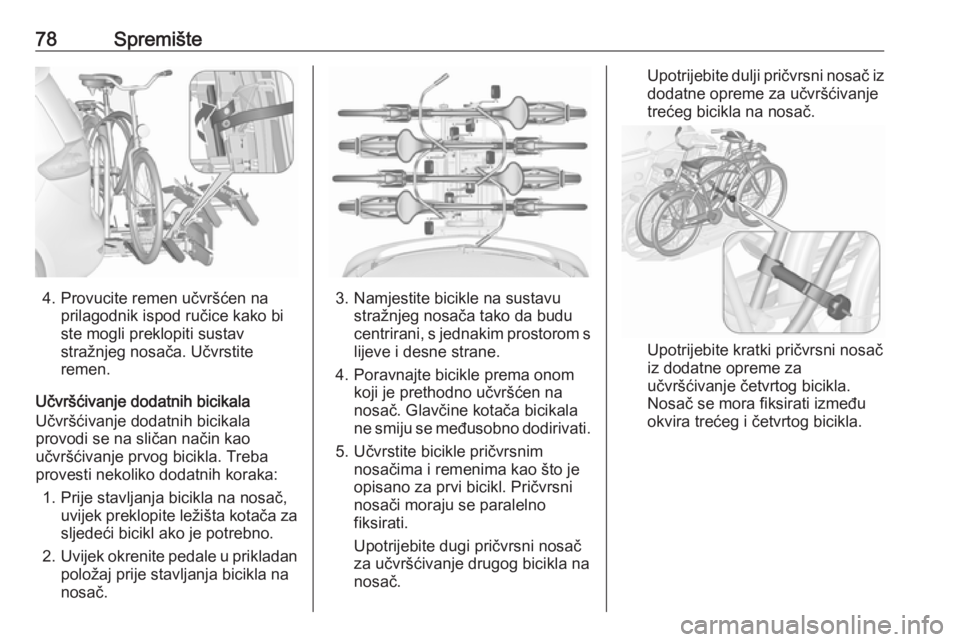

Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Treba
provesti nekoliko dodatnih koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite dulji pričvrsni nosač iz dodatne opreme za učvršćivanje
trećeg bicikla na nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje četvrtog bicikla.
Nosač se mora fiksirati između
okvira trećeg i četvrtog bicikla.
