OPEL ZAFIRA C 2017.25 Instrukcja obsługi (in Polish)

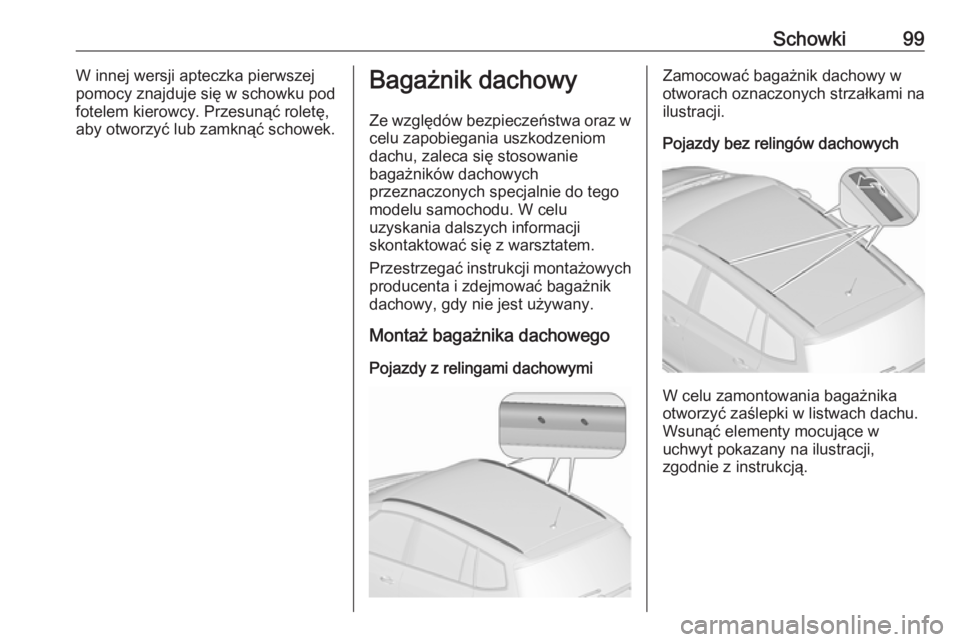

Schowki99W innej wersji apteczka pierwszej
pomocy znajduje się w schowku pod fotelem kierowcy. Przesunąć roletę,
aby otworzyć lub zamknąć schowek.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
Pojazdy z relingami dachowymiZamocować bagażnik dachowy w
otworach oznaczonych strzałkami na
ilustracji.
Pojazdy bez relingów dachowych
W celu zamontowania bagażnika
otworzyć zaślepki w listwach dachu.
Wsunąć elementy mocujące w
uchwyt pokazany na ilustracji,
zgodnie z instrukcją.

100SchowkiInformacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 94.
● Drobne przedmioty należy
zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie należy umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 291) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).

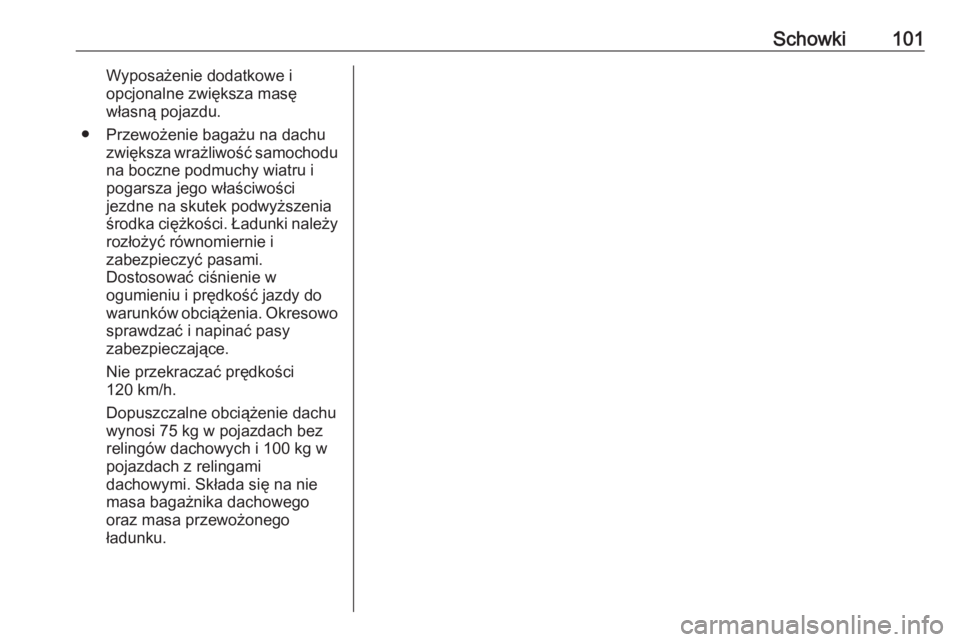

Schowki101Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg w pojazdach bez
relingów dachowych i 100 kg w
pojazdach z relingami
dachowymi. Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

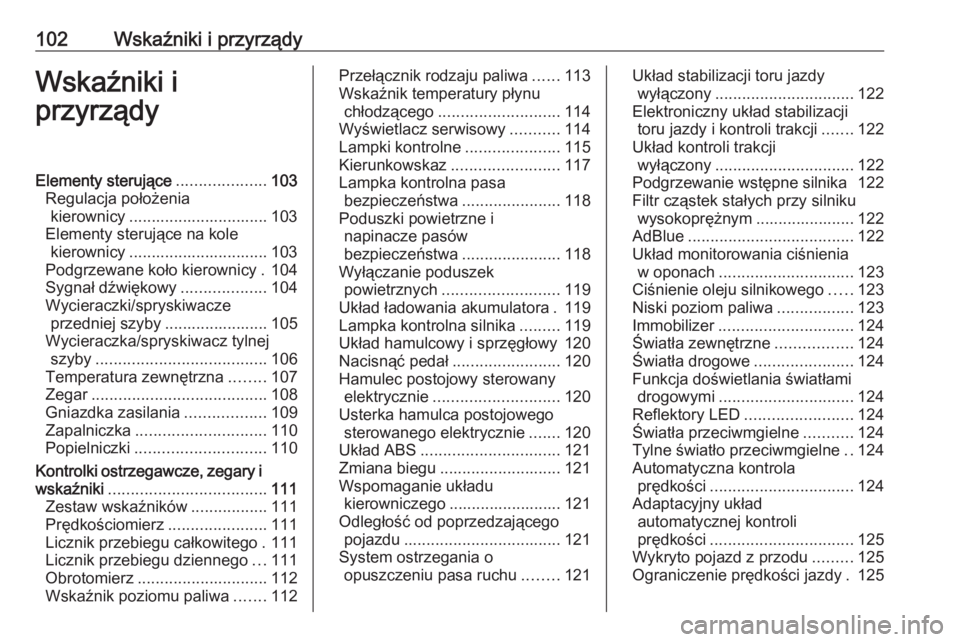

102Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ....................103
Regulacja położenia kierownicy ............................... 103
Elementy sterujące na kole kierownicy ............................... 103
Podgrzewane koło kierownicy . 104
Sygnał dźwiękowy ...................104
Wycieraczki/spryskiwacze przedniej szyby ....................... 105
Wycieraczka/spryskiwacz tylnej szyby ...................................... 106
Temperatura zewnętrzna ........107
Zegar ....................................... 108
Gniazdka zasilania ..................109
Zapalniczka ............................. 110
Popielniczki ............................. 110
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 111
Zestaw wskaźników .................111
Prędkościomierz ......................111
Licznik przebiegu całkowitego . 111
Licznik przebiegu dziennego ...111
Obrotomierz ............................. 112
Wskaźnik poziomu paliwa .......112Przełącznik rodzaju paliwa ......113
Wskaźnik temperatury płynu chłodzącego ........................... 114
Wyświetlacz serwisowy ...........114
Lampki kontrolne .....................115
Kierunkowskaz ........................ 117
Lampka kontrolna pasa bezpieczeństwa ......................118
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................118
Wyłączanie poduszek powietrznych .......................... 119
Układ ładowania akumulatora . 119
Lampka kontrolna silnika .........119
Układ hamulcowy i sprzęgłowy 120
Nacisnąć pedał ........................120
Hamulec postojowy sterowany elektrycznie ............................ 120
Usterka hamulca postojowego sterowanego elektrycznie .......120
Układ ABS ............................... 121
Zmiana biegu ........................... 121
Wspomaganie układu kierowniczego ......................... 121
Odległość od poprzedzającego pojazdu ................................... 121
System ostrzegania o opuszczeniu pasa ruchu ........121Układ stabilizacji toru jazdy
wyłączony ............................... 122
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......122
Układ kontroli trakcji wyłączony ............................... 122
Podgrzewanie wstępne silnika 122
Filtr cząstek stałych przy silniku wysokoprężnym ...................... 122
AdBlue ..................................... 122
Układ monitorowania ciśnienia w oponach .............................. 123
Ciśnienie oleju silnikowego .....123
Niski poziom paliwa .................123
Immobilizer .............................. 124
Światła zewnętrzne .................124
Światła drogowe ......................124
Funkcja doświetlania światłami drogowymi .............................. 124
Reflektory LED ........................ 124
Światła przeciwmgielne ...........124
Tylne światło przeciwmgielne ..124
Automatyczna kontrola prędkości ................................ 124
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 125
Wykryto pojazd z przodu .........125
Ograniczenie prędkości jazdy . 125

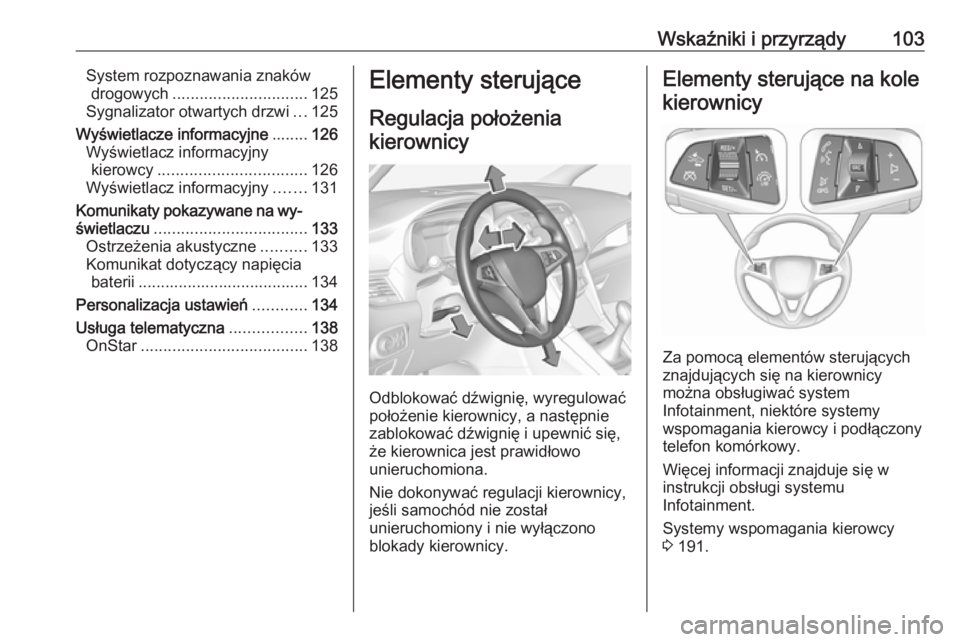

Wskaźniki i przyrządy103System rozpoznawania znakówdrogowych .............................. 125
Sygnalizator otwartych drzwi ...125
Wyświetlacze informacyjne ........126
Wyświetlacz informacyjny kierowcy ................................. 126
Wyświetlacz informacyjny .......131
Komunikaty pokazywane na wy‐
świetlaczu .................................. 133
Ostrzeżenia akustyczne ..........133
Komunikat dotyczący napięcia baterii ...................................... 134
Personalizacja ustawień ............134
Usługa telematyczna .................138
OnStar ..................................... 138Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment, niektóre systemy
wspomagania kierowcy i podłączony
telefon komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Systemy wspomagania kierowcy
3 191.

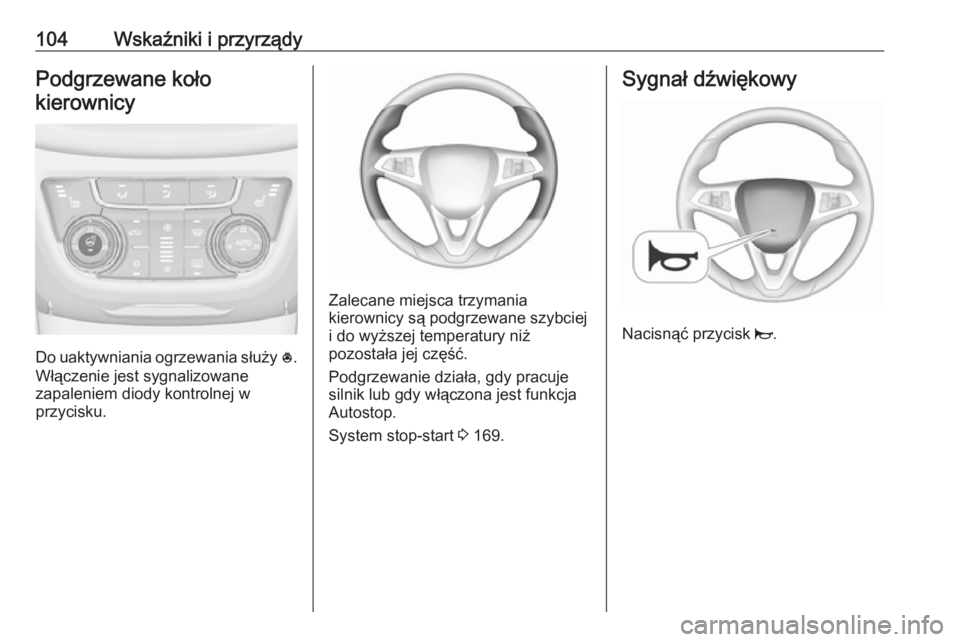

104Wskaźniki i przyrządyPodgrzewane kołokierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 169.
Sygnał dźwiękowy
Nacisnąć przycisk j.

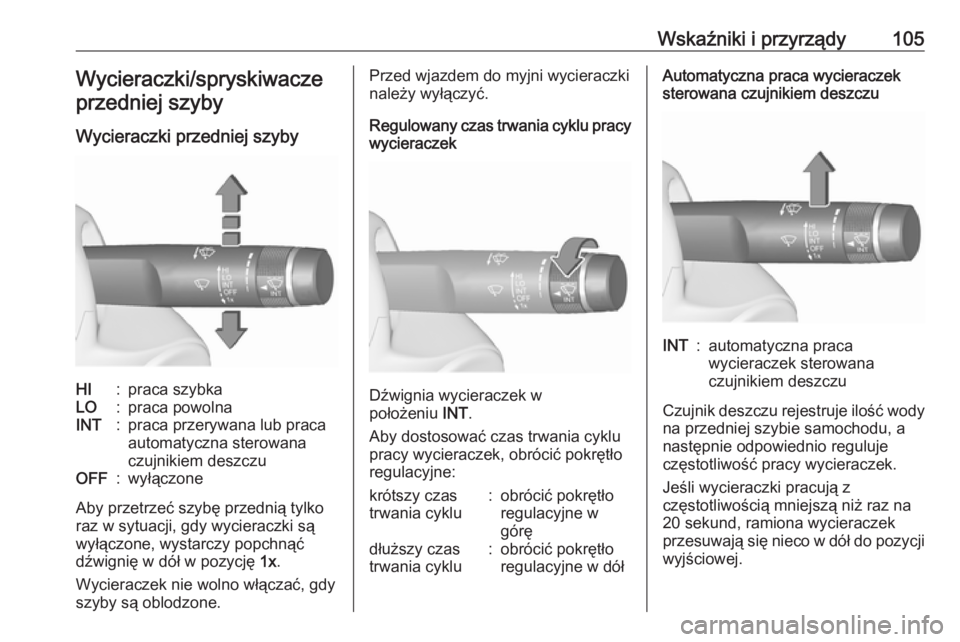

Wskaźniki i przyrządy105Wycieraczki/spryskiwaczeprzedniej szyby
Wycieraczki przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczuOFF:wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować czas trwania cyklu pracy wycieraczek, obrócić pokrętło
regulacyjne:
krótszy czas
trwania cyklu:obrócić pokrętło
regulacyjne w
górędłuższy czas
trwania cyklu:obrócić pokrętło
regulacyjne w dółAutomatyczna praca wycieraczek
sterowana czujnikiem deszczuINT:automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Jeśli wycieraczki pracują z
częstotliwością mniejszą niż raz na
20 sekund, ramiona wycieraczek
przesuwają się nieco w dół do pozycji wyjściowej.

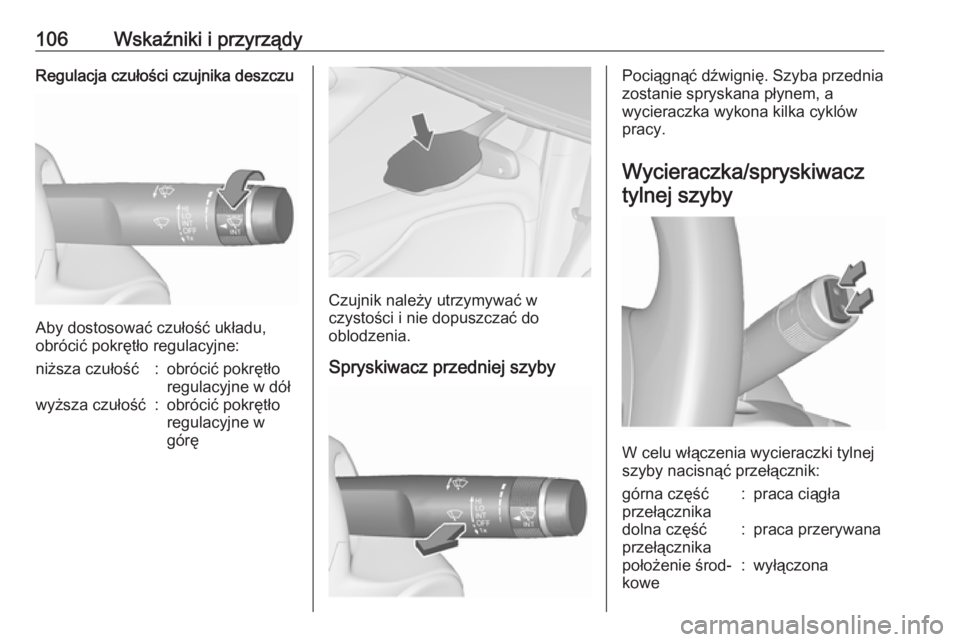

106Wskaźniki i przyrządyRegulacja czułości czujnika deszczu
Aby dostosować czułość układu,
obrócić pokrętło regulacyjne:
niższa czułość:obrócić pokrętło
regulacyjne w dółwyższa czułość:obrócić pokrętło
regulacyjne w
górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczka/spryskiwacztylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączona

Wskaźniki i przyrządy107

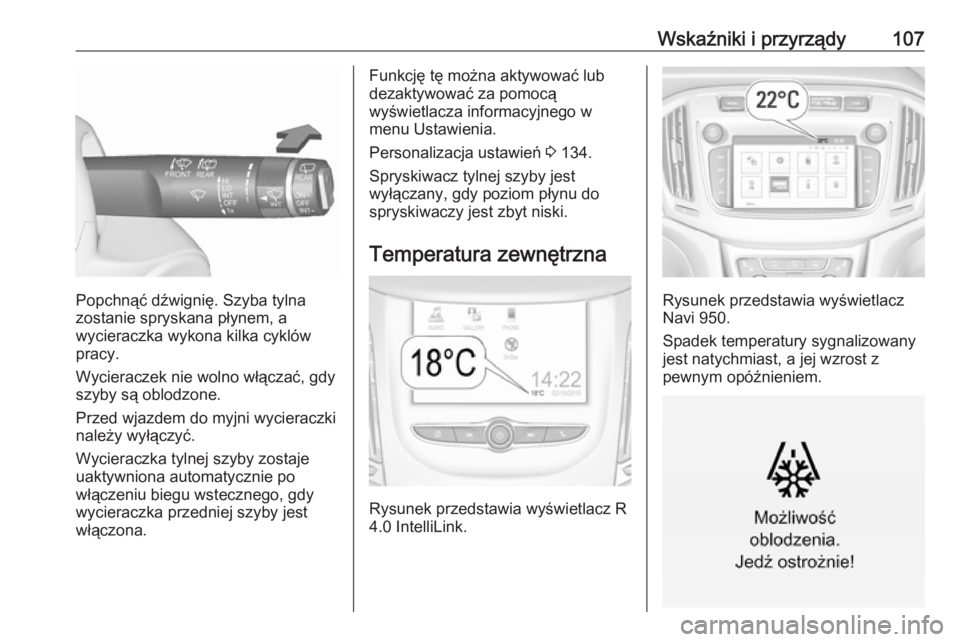

Popchnąć dźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczka przedniej szyby jest
włączona.
Funkcję tę można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia.
Personalizacja ustawień 3 134.
Spryskiwacz tylnej szyby jest
wyłączany, gdy poziom płynu do
spryskiwaczy jest zbyt niski.
Temperatura zewnętrzna
Rysunek przedstawia wyświetlacz R
4.0 IntelliLink.
Rysunek przedstawia wyświetlacz Navi 950.
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.

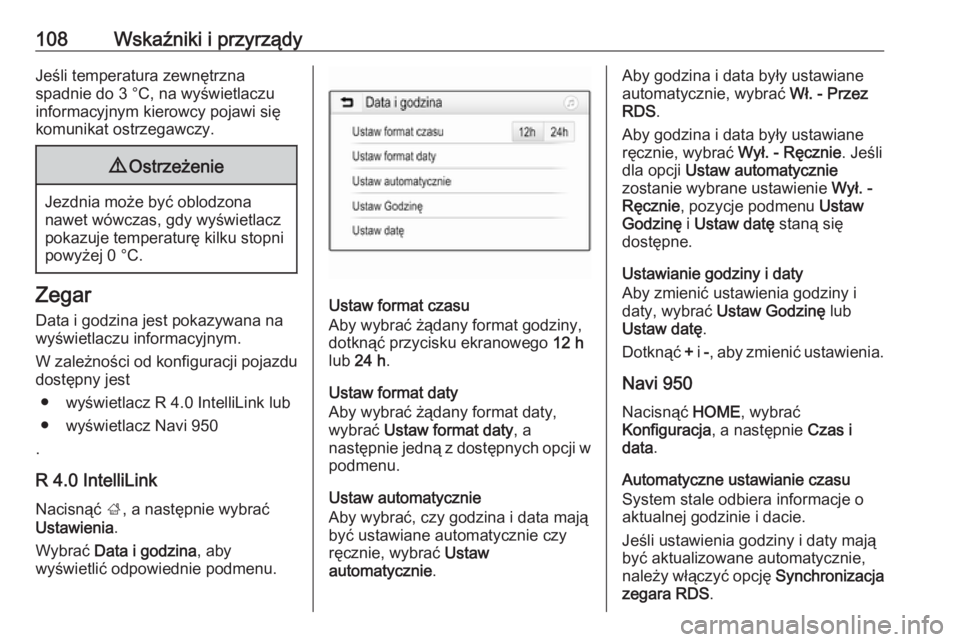

108Wskaźniki i przyrządyJeśli temperatura zewnętrzna
spadnie do 3 °C, na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy.9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.
W zależności od konfiguracji pojazdu dostępny jest
● wyświetlacz R 4.0 IntelliLink lub● wyświetlacz Navi 950
.
R 4.0 IntelliLink Nacisnąć ;, a następnie wybrać
Ustawienia .
Wybrać Data i godzina , aby
wyświetlić odpowiednie podmenu.Ustaw format czasu
Aby wybrać żądany format godziny,
dotknąć przycisku ekranowego 12 h
lub 24 h .
Ustaw format daty
Aby wybrać żądany format daty,
wybrać Ustaw format daty , a
następnie jedną z dostępnych opcji w
podmenu.
Ustaw automatycznie
Aby wybrać, czy godzina i data mają
być ustawiane automatycznie czy
ręcznie, wybrać Ustaw
automatycznie .
Aby godzina i data były ustawiane
automatycznie, wybrać Wł. - Przez
RDS .
Aby godzina i data były ustawiane
ręcznie, wybrać Wył. - Ręcznie. Jeśli
dla opcji Ustaw automatycznie
zostanie wybrane ustawienie Wył. -
Ręcznie , pozycje podmenu Ustaw
Godzinę i Ustaw datę staną się
dostępne.
Ustawianie godziny i daty
Aby zmienić ustawienia godziny i
daty, wybrać Ustaw Godzinę lub
Ustaw datę .
Dotknąć + i -, aby zmienić ustawienia.
Navi 950
Nacisnąć HOME, wybrać
Konfiguracja , a następnie Czas i
data .
Automatyczne ustawianie czasu
System stale odbiera informacje o
aktualnej godzinie i dacie.
Jeśli ustawienia godziny i daty mają
być aktualizowane automatycznie,
należy włączyć opcję Synchronizacja
zegara RDS .
