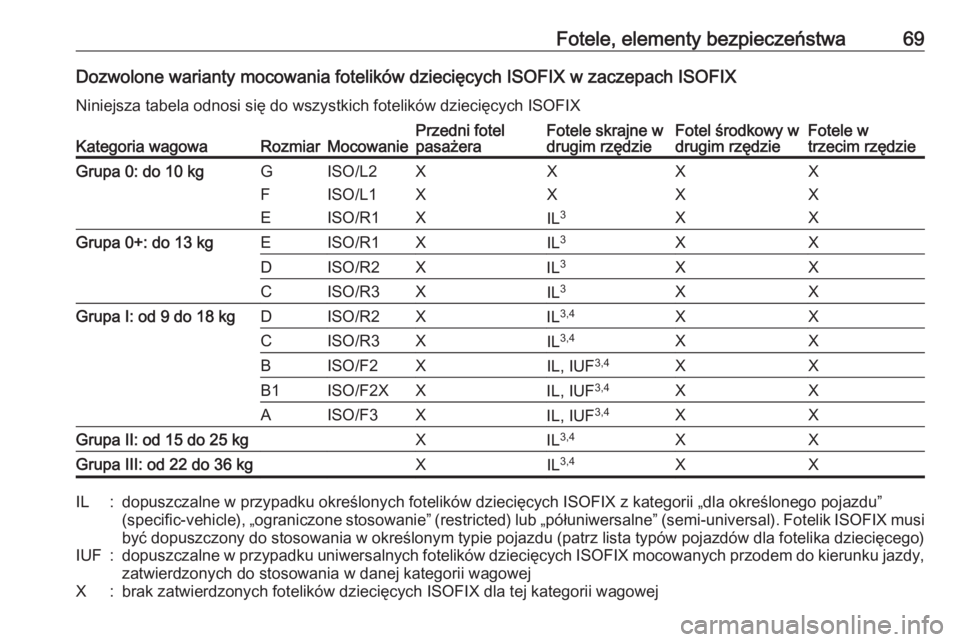

Fotele, elementy bezpieczeństwa69Dozwolone warianty mocowania fotelików dziecięcych ISOFIX w zaczepach ISOFIXNiniejsza tabela odnosi się do wszystkich fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel
pasażeraFotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w
trzecim rzędzieGrupa 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupa I: od 9 do 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupa II: od 15 do 25 kgXIL3,4XXGrupa III: od 22 do 36 kgXIL3,4XXIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy, zatwierdzonych do stosowania w danej kategorii wagowejX:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej

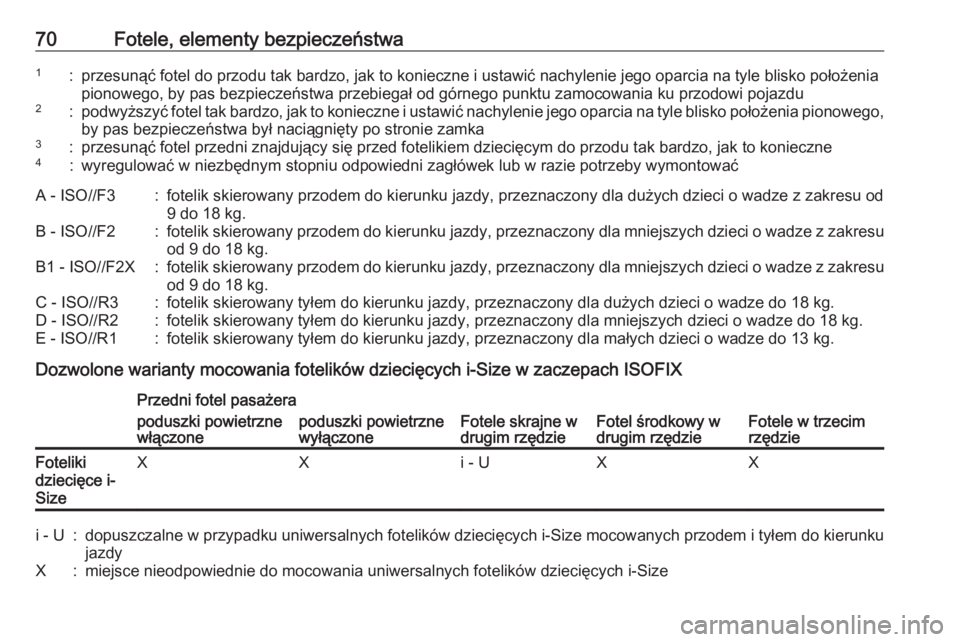

70Fotele, elementy bezpieczeństwa1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położeniapionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontowaćA - ISO//F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od9 do 18 kg.B - ISO//F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO//F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.C - ISO//R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO//R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO//R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla małych dzieci o wadze do 13 kg.
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Fotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w trzecim
rzędzie
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki
dziecięce i-
SizeXXi - UXXi - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size

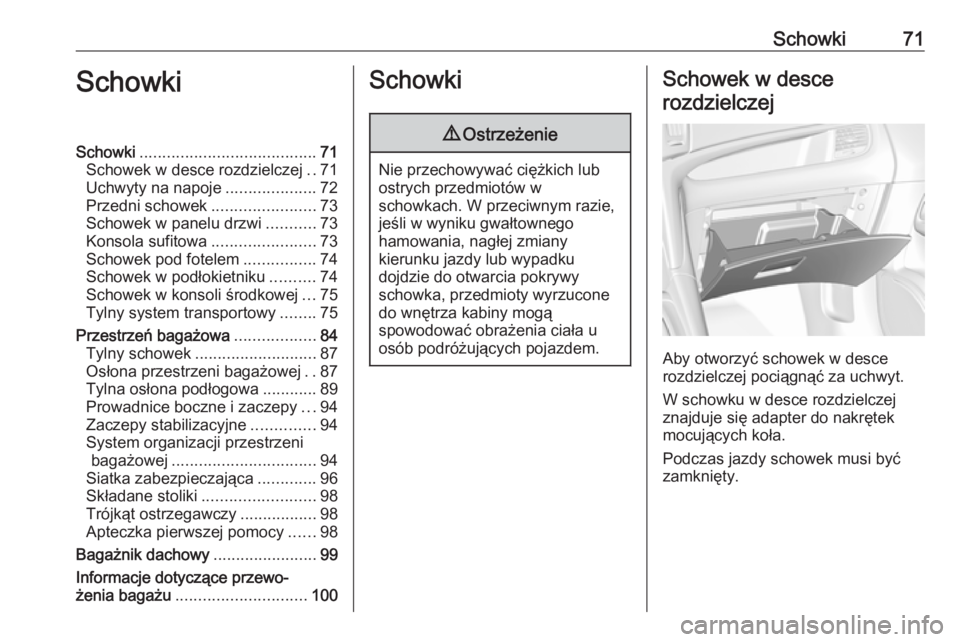

Schowki71SchowkiSchowki....................................... 71
Schowek w desce rozdzielczej ..71
Uchwyty na napoje ....................72
Przedni schowek .......................73
Schowek w panelu drzwi ...........73
Konsola sufitowa .......................73
Schowek pod fotelem ................74
Schowek w podłokietniku ..........74
Schowek w konsoli środkowej ...75
Tylny system transportowy ........75
Przestrzeń bagażowa ..................84
Tylny schowek ........................... 87
Osłona przestrzeni bagażowej ..87
Tylna osłona podłogowa ............89
Prowadnice boczne i zaczepy ...94
Zaczepy stabilizacyjne ..............94
System organizacji przestrzeni bagażowej ................................ 94
Siatka zabezpieczająca .............96
Składane stoliki ......................... 98
Trójkąt ostrzegawczy .................98
Apteczka pierwszej pomocy ......98
Bagażnik dachowy .......................99
Informacje dotyczące przewo‐ żenia bagażu ............................. 100Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Aby otworzyć schowek w desce
rozdzielczej pociągnąć za uchwyt.
W schowku w desce rozdzielczej
znajduje się adapter do nakrętek
mocujących koła.
Podczas jazdy schowek musi być zamknięty.

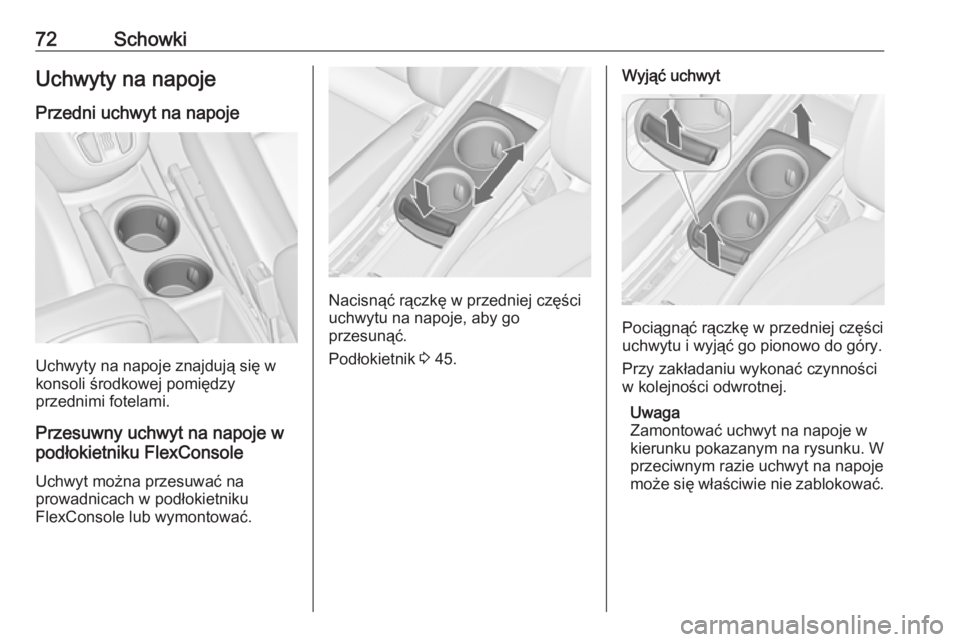

72SchowkiUchwyty na napojePrzedni uchwyt na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej pomiędzy
przednimi fotelami.
Przesuwny uchwyt na napoje w
podłokietniku FlexConsole
Uchwyt można przesuwać na
prowadnicach w podłokietniku
FlexConsole lub wymontować.
Nacisnąć rączkę w przedniej części
uchwytu na napoje, aby go
przesunąć.
Podłokietnik 3 45.
Wyjąć uchwyt
Pociągnąć rączkę w przedniej części
uchwytu i wyjąć go pionowo do góry.
Przy zakładaniu wykonać czynności w kolejności odwrotnej.
Uwaga
Zamontować uchwyt na napoje w
kierunku pokazanym na rysunku. W
przeciwnym razie uchwyt na napoje
może się właściwie nie zablokować.

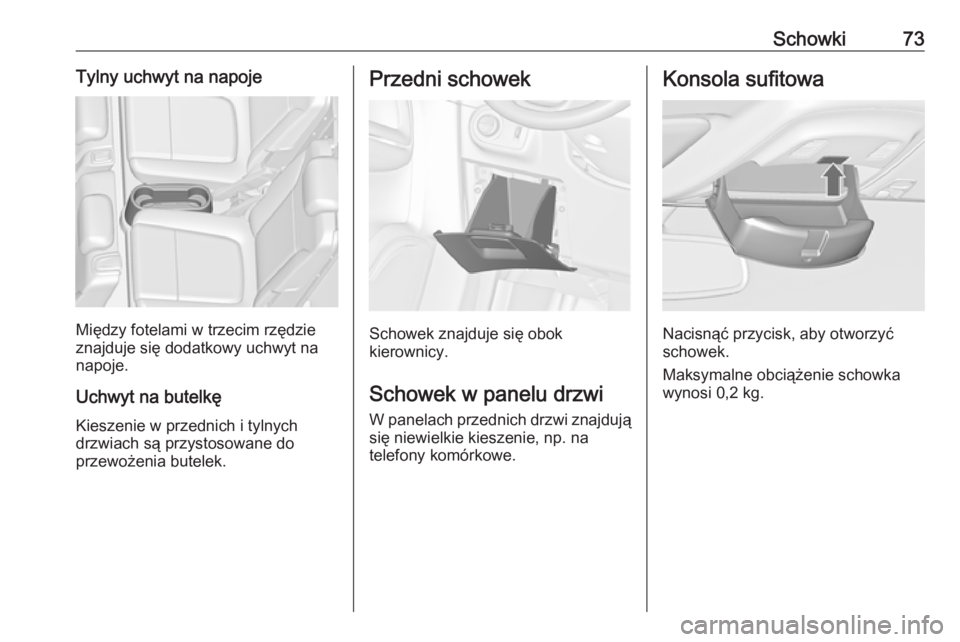

Schowki73Tylny uchwyt na napoje
Między fotelami w trzecim rzędzie
znajduje się dodatkowy uchwyt na
napoje.
Uchwyt na butelkę
Kieszenie w przednich i tylnych
drzwiach są przystosowane do
przewożenia butelek.
Przedni schowek
Schowek znajduje się obok
kierownicy.
Schowek w panelu drzwi W panelach przednich drzwi znajdująsię niewielkie kieszenie, np. na
telefony komórkowe.
Konsola sufitowa
Nacisnąć przycisk, aby otworzyć
schowek.
Maksymalne obciążenie schowka
wynosi 0,2 kg.

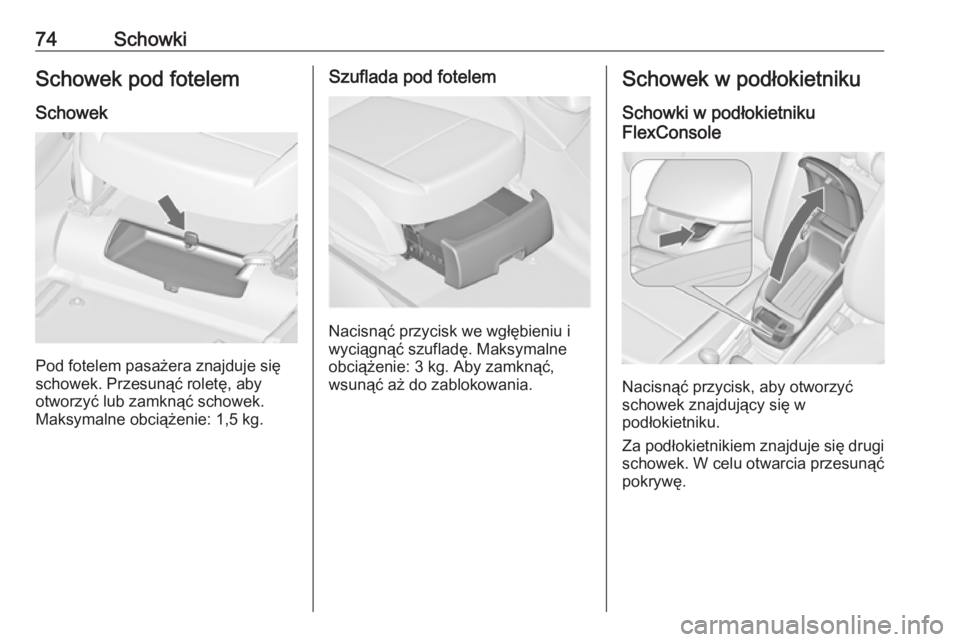

74SchowkiSchowek pod fotelem
Schowek
Pod fotelem pasażera znajduje się
schowek. Przesunąć roletę, aby
otworzyć lub zamknąć schowek.
Maksymalne obciążenie: 1,5 kg.
Szuflada pod fotelem
Nacisnąć przycisk we wgłębieniu i
wyciągnąć szufladę. Maksymalne obciążenie: 3 kg. Aby zamknąć,
wsunąć aż do zablokowania.
Schowek w podłokietniku
Schowki w podłokietniku
FlexConsole
Nacisnąć przycisk, aby otworzyć
schowek znajdujący się w
podłokietniku.
Za podłokietnikiem znajduje się drugi
schowek. W celu otwarcia przesunąć pokrywę.

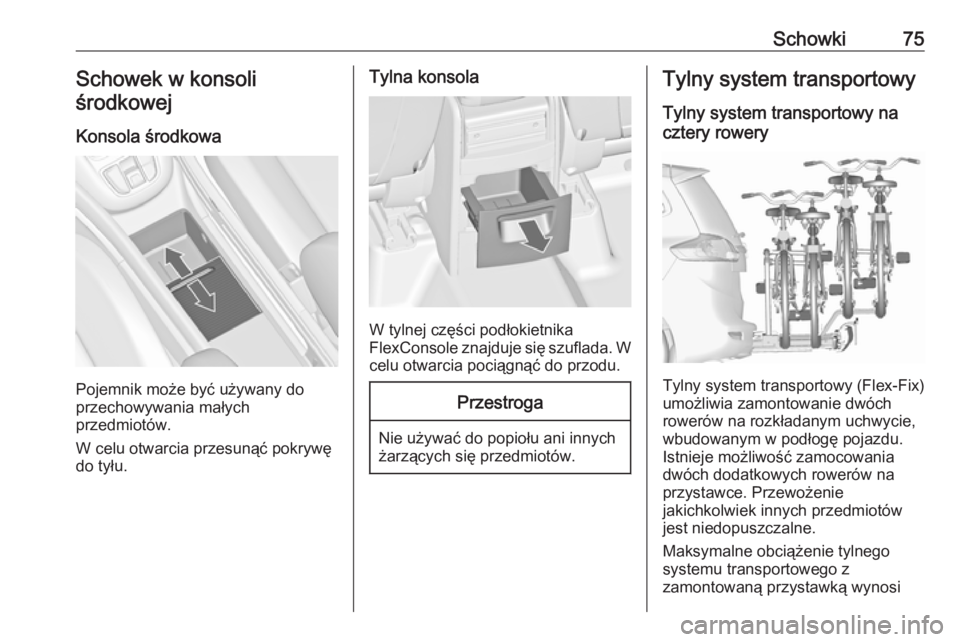

Schowki75Schowek w konsoli
środkowej
Konsola środkowa
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W celu otwarcia przesunąć pokrywę
do tyłu.
Tylna konsola
W tylnej części podłokietnika
FlexConsole znajduje się szuflada. W
celu otwarcia pociągnąć do przodu.
Przestroga
Nie używać do popiołu ani innych
żarzących się przedmiotów.
Tylny system transportowy
Tylny system transportowy na
cztery rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie dwóch
rowerów na rozkładanym uchwycie,
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi

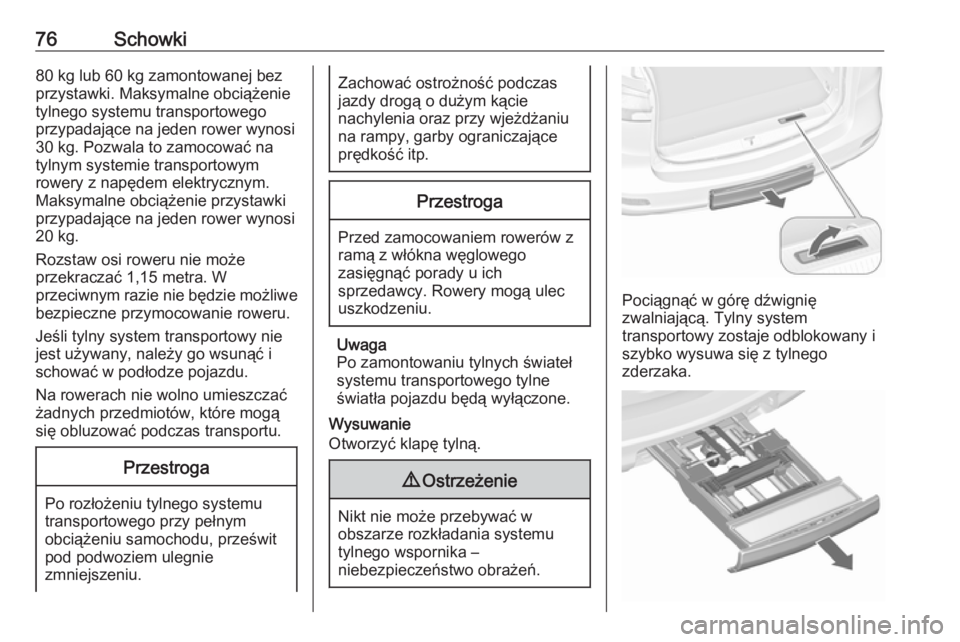

76Schowki80 kg lub 60 kg zamontowanej bez
przystawki. Maksymalne obciążenie
tylnego systemu transportowego
przypadające na jeden rower wynosi 30 kg. Pozwala to zamocować na
tylnym systemie transportowym
rowery z napędem elektrycznym.
Maksymalne obciążenie przystawki
przypadające na jeden rower wynosi
20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe
bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu
transportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Uwaga
Po zamontowaniu tylnych świateł
systemu transportowego tylne
światła pojazdu będą wyłączone.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.

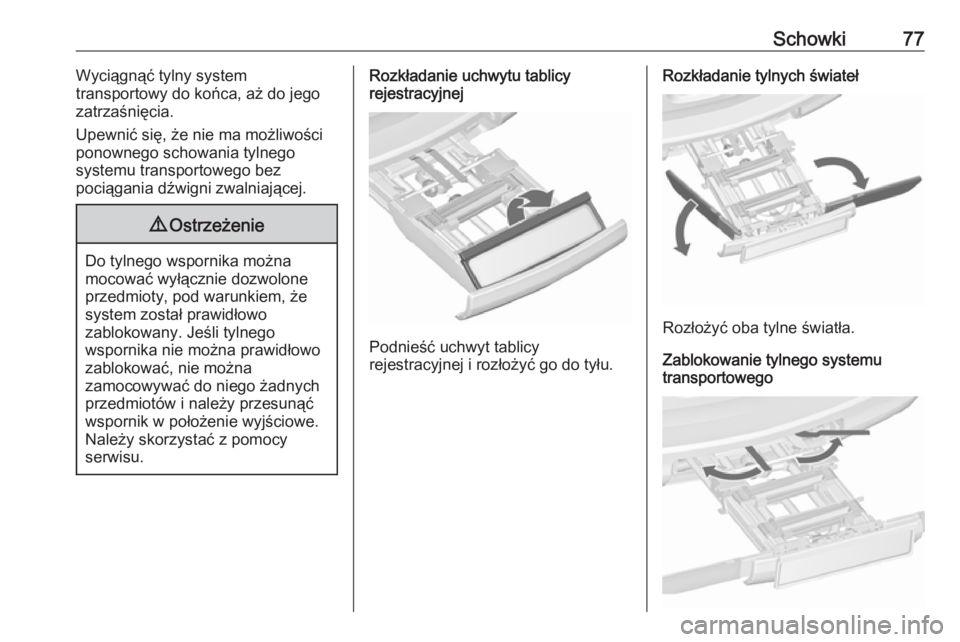

Schowki77Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Rozkładanie tylnych świateł
Rozłożyć oba tylne światła.
Zablokowanie tylnego systemu
transportowego

78SchowkiPrzekręcić obie dźwignie mocujące
na boki aż do oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.

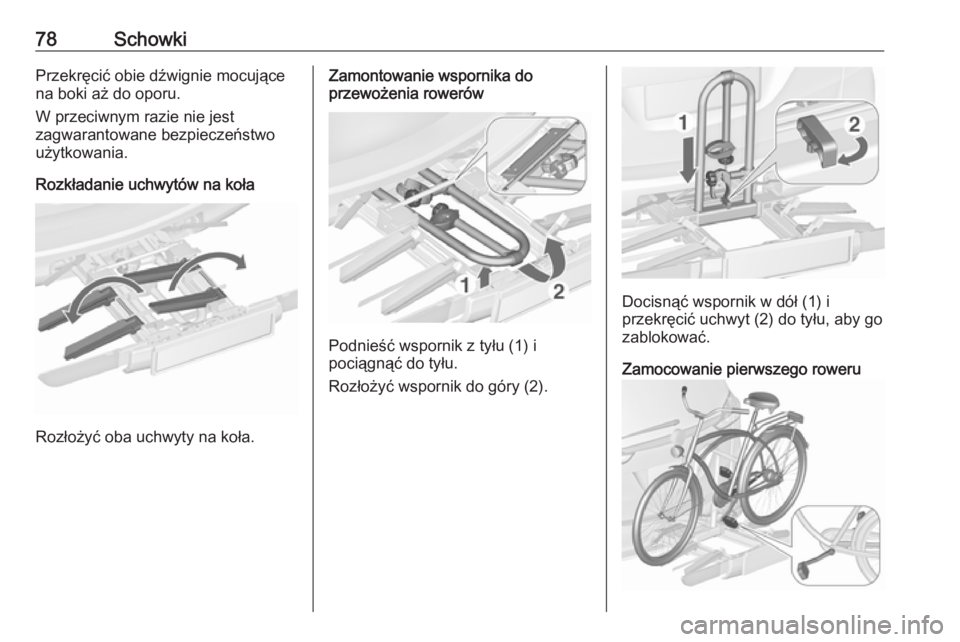

Rozkładanie uchwytów na koła
Rozłożyć oba uchwyty na koła.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.
Zamocowanie pierwszego roweru
