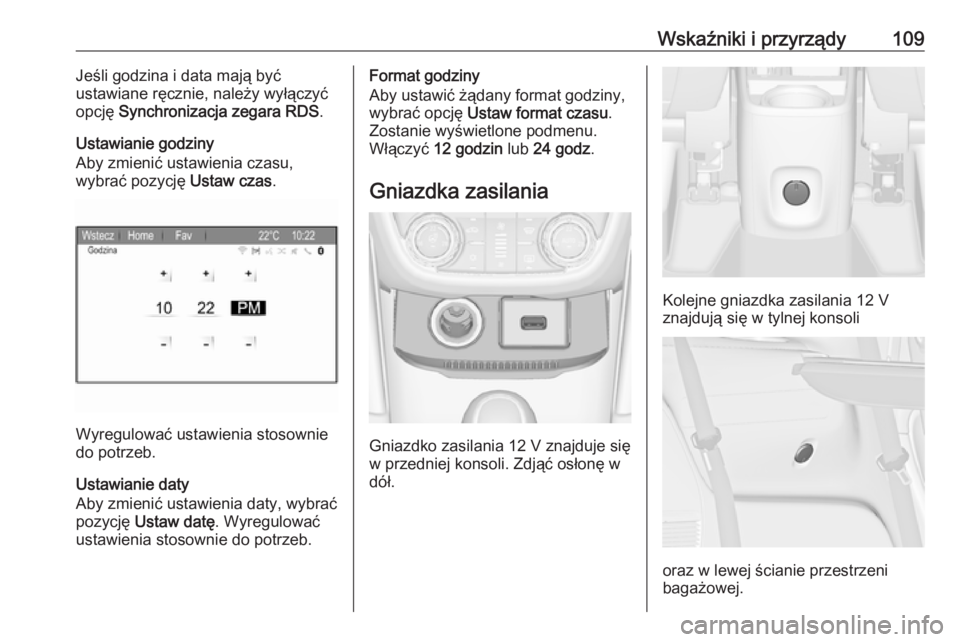

Wskaźniki i przyrządy109Jeśli godzina i data mają być
ustawiane ręcznie, należy wyłączyć
opcję Synchronizacja zegara RDS .
Ustawianie godziny
Aby zmienić ustawienia czasu,
wybrać pozycję Ustaw czas.
Wyregulować ustawienia stosownie
do potrzeb.
Ustawianie daty
Aby zmienić ustawienia daty, wybrać
pozycję Ustaw datę . Wyregulować
ustawienia stosownie do potrzeb.
Format godziny
Aby ustawić żądany format godziny, wybrać opcję Ustaw format czasu .
Zostanie wyświetlone podmenu.
Włączyć 12 godzin lub 24 godz .
Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w przedniej konsoli. Zdjąć osłonę w dół.
Kolejne gniazdka zasilania 12 V
znajdują się w tylnej konsoli
oraz w lewej ścianie przestrzeni
bagażowej.

110Wskaźniki i przyrządyMaksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdka
są pozbawione zasilania. Dodatkowo
gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 169.Zapalniczka
Zapalniczka jest umiejscowiona w
przedniej konsoli. Zdjąć osłonę w dół.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.

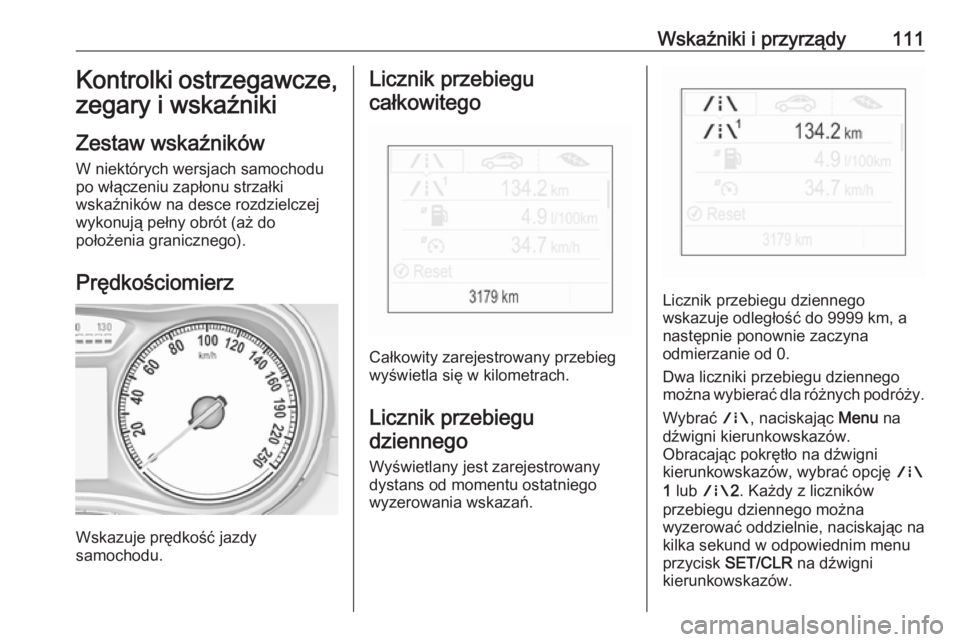

Wskaźniki i przyrządy111Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Wyświetlany jest zarejestrowany
dystans od momentu ostatniego
wyzerowania wskazań.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.

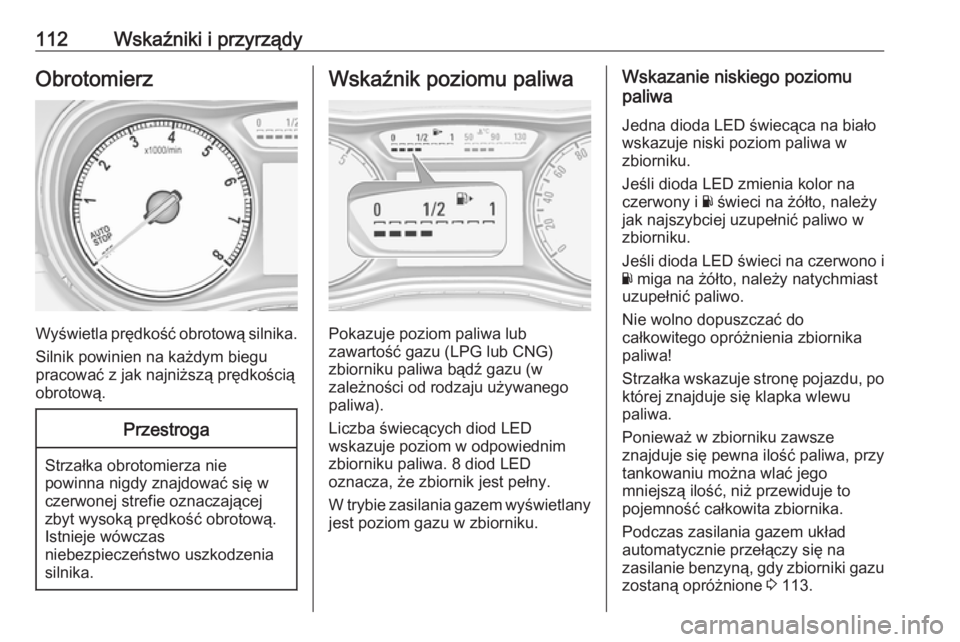

112Wskaźniki i przyrządyObrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub
zawartość gazu (LPG lub CNG)
zbiorniku paliwa bądź gazu (w
zależności od rodzaju używanego paliwa).
Liczba świecących diod LED
wskazuje poziom w odpowiednim
zbiorniku paliwa. 8 diod LED
oznacza, że zbiornik jest pełny.
W trybie zasilania gazem wyświetlany
jest poziom gazu w zbiorniku.
Wskazanie niskiego poziomu
paliwa
Jedna dioda LED świecąca na biało
wskazuje niski poziom paliwa w
zbiorniku.
Jeśli dioda LED zmienia kolor na
czerwony i Y świeci na żółto, należy
jak najszybciej uzupełnić paliwo w
zbiorniku.
Jeśli dioda LED świeci na czerwono i Y miga na żółto, należy natychmiast
uzupełnić paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika paliwa!
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Podczas zasilania gazem układ
automatycznie przełączy się na
zasilanie benzyną, gdy zbiorniki gazu
zostaną opróżnione 3 113.

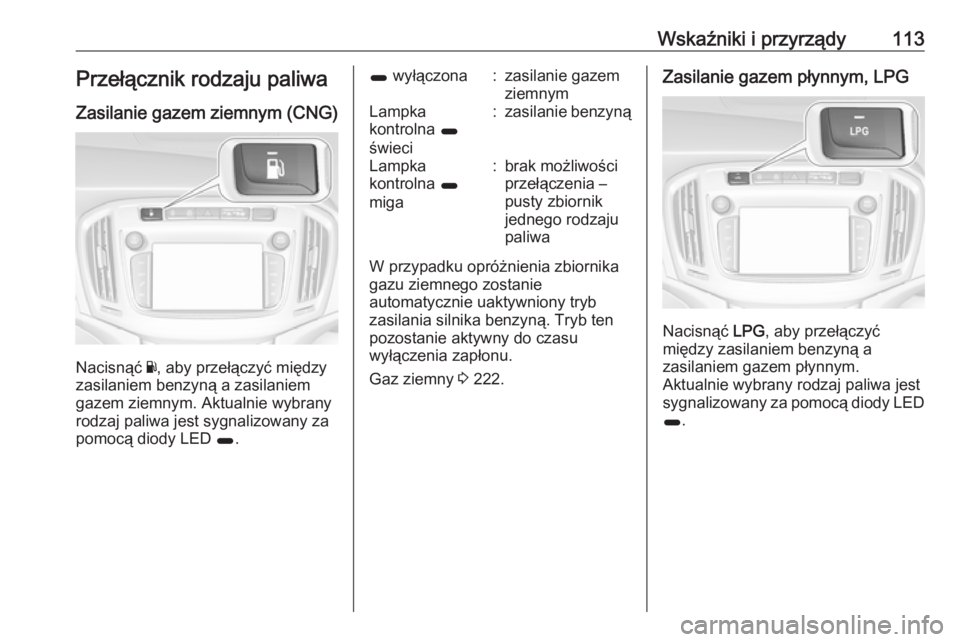

Wskaźniki i przyrządy113Przełącznik rodzaju paliwaZasilanie gazem ziemnym (CNG)
Nacisnąć Y, aby przełączyć między
zasilaniem benzyną a zasilaniem gazem ziemnym. Aktualnie wybrany
rodzaj paliwa jest sygnalizowany za
pomocą diody LED 1.
1 wyłączona:zasilanie gazem
ziemnymLampka
kontrolna 1
świeci:zasilanie benzynąLampka
kontrolna 1
miga:brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa
W przypadku opróżnienia zbiornika
gazu ziemnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz ziemny 3 222.
Zasilanie gazem płynnym, LPG
Nacisnąć LPG, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem płynnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED 1 .

114Wskaźniki i przyrządy1 wyłączona:zasilanie benzynąLampka
kontrolna 1
miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy warunki
są spełnione.Lampka
kontrolna 1
świeci:zasilanie gazem
płynnym1 dioda miga
5 razy i gaśnie:pusty zbiornik gazu
płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia
się na
wyświetlaczu
informacyjnym
kierowcy.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 223.
Wskaźnik temperatury
płynu chłodzącego
Liczba świecących diod LED
wskazuje temperaturę płynu.
do 3 diod LED:temperatura
robocza silnika nie została jeszcze
osiągnięta4 do 6 diod LED:normalna
temperatura pracy
silnikawięcej niż 6
diod LED:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.

Wskaźniki i przyrządy115
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 126.
Wybrać menu Informacje o
pojeździe ?, naciskając MENU na
dźwigni kierunkowskazów.
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie Aby zresetować wskazanie, nacisnąćSET/CLR na dźwigni
kierunkowskazów i przytrzymać go przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
serwisu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy
zlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnialub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Informacje dotyczące czynności
serwisowych 3 287.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

116Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

Wskaźniki i przyrządy117PrzeglądOKierunkowskaz 3 117XLampka kontrolna pasa bezpie‐
czeństwa 3 118vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 118VWyłączanie poduszek powie‐
trznych 3 119pUkład ładowania akumulatora
3 119ZLampka kontrolna silnika
3 119RUkład hamulcowy i sprzęgłowy
3 120mHamulec postojowy sterowany
elektrycznie 3 120jUsterka hamulca postojowego
sterowanego elektrycznie
3 120-Nacisnąć pedał 3 120uUkład ABS 3 121RZmiana biegu 3 121EOdległość od poprzedzającego
pojazdu 3 121cWspomaganie układu kierowni‐
czego 3 121)System ostrzegania o opusz‐
czeniu pasa ruchu 3 121nUkład stabilizacji toru jazdy
wyłączony 3 122bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 122kUkład kontroli trakcji wyłączony
3 122!Podgrzewanie wstępne silnika
3 122%Filtr cząstek stałych w silniku
wysokoprężnym 3 122YAdBlue 3 122wUkład monitorowania ciśnienia
w oponach 3 123ICiśnienie oleju silnikowego
3 123YNiski poziom paliwa 3 123dImmobilizer 3 1248Światła zewnętrzne 3 124CŚwiatła drogowe 3 124fFunkcja doświetlania światłami
drogowymi 3 124fReflektory LED 3 147>Światła przeciwmgielne 3 124rTylne światła przeciwmgielne
3 124mAutomatyczna kontrola pręd‐
kości 3 124 / adaptacyjny układ
automatycznej kontroli pręd‐
kości 3 125CAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 125AWykryto pojazd z przodu 3 125LOgranicznik prędkości 3 125LSystem wykrywania znaków
drogowych 3 125hSygnalizator otwartych drzwi
3 125
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.

118Wskaźniki i przyrządyLampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 247,
bezpieczniki 3 254.
Kierunkowskazy 3 149.
Lampka kontrolna pasa bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X dla fotela kierowcy lub fotela
pasażera z przodu świeci lub miga na czerwono w zestawie wskaźników.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.Lampka miga
Lampka świeci przez maksymalnie
100 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa 3 55.
Stan pasów bezpieczeństwa przy tylnych fotelach
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub
miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 55.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy serwisu.
W razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.
