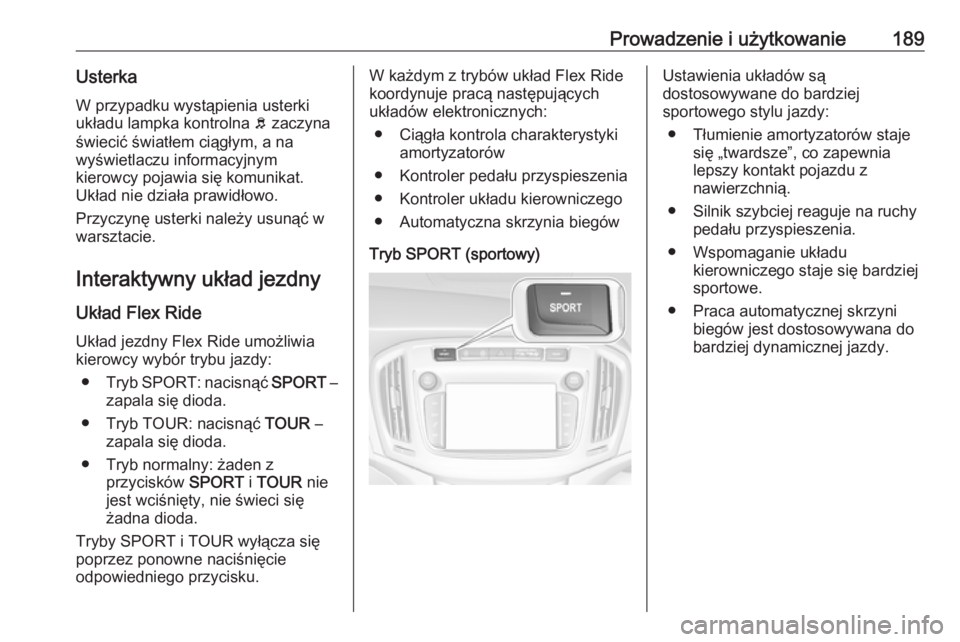

Prowadzenie i użytkowanie189UsterkaW przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.
Interaktywny układ jezdny
Układ Flex Ride Układ jezdny Flex Ride umożliwia
kierowcy wybór trybu jazdy:
● Tryb SPORT : nacisnąć SPORT –
zapala się dioda.
● Tryb TOUR: nacisnąć TOUR –
zapala się dioda.
● Tryb normalny: żaden z przycisków SPORT i TOUR nie
jest wciśnięty, nie świeci się
żadna dioda.
Tryby SPORT i TOUR wyłącza się
poprzez ponowne naciśnięcie
odpowiedniego przycisku.W każdym z trybów układ Flex Ride
koordynuje pracą następujących
układów elektronicznych:
● Ciągła kontrola charakterystyki amortyzatorów
● Kontroler pedału przyspieszenia ● Kontroler układu kierowniczego
● Automatyczna skrzynia biegów
Tryb SPORT (sportowy)Ustawienia układów są
dostosowywane do bardziej
sportowego stylu jazdy:
● Tłumienie amortyzatorów staje się „twardsze”, co zapewnia
lepszy kontakt pojazdu z
nawierzchnią.
● Silnik szybciej reaguje na ruchy pedału przyspieszenia.
● Wspomaganie układu kierowniczego staje się bardziejsportowe.
● Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej dynamicznej jazdy.

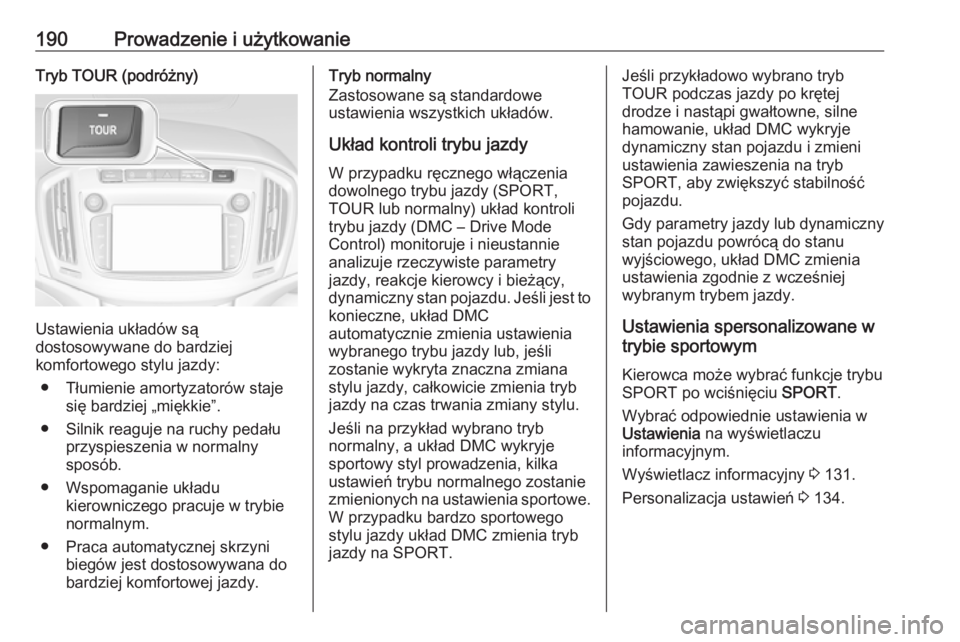

190Prowadzenie i użytkowanieTryb TOUR (podróżny)
Ustawienia układów są
dostosowywane do bardziej
komfortowego stylu jazdy:
● Tłumienie amortyzatorów staje się bardziej „miękkie”.
● Silnik reaguje na ruchy pedału przyspieszenia w normalny
sposób.
● Wspomaganie układu kierowniczego pracuje w trybie
normalnym.
● Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej komfortowej jazdy.
Tryb normalny
Zastosowane są standardowe
ustawienia wszystkich układów.
Układ kontroli trybu jazdy W przypadku ręcznego włączenia
dowolnego trybu jazdy (SPORT,
TOUR lub normalny) układ kontroli
trybu jazdy (DMC – Drive Mode
Control) monitoruje i nieustannie analizuje rzeczywiste parametry
jazdy, reakcje kierowcy i bieżący,
dynamiczny stan pojazdu. Jeśli jest to konieczne, układ DMC
automatycznie zmienia ustawienia
wybranego trybu jazdy lub, jeśli
zostanie wykryta znaczna zmiana
stylu jazdy, całkowicie zmienia tryb
jazdy na czas trwania zmiany stylu.
Jeśli na przykład wybrano tryb
normalny, a układ DMC wykryje
sportowy styl prowadzenia, kilka
ustawień trybu normalnego zostanie zmienionych na ustawienia sportowe.
W przypadku bardzo sportowego
stylu jazdy układ DMC zmienia tryb
jazdy na SPORT.Jeśli przykładowo wybrano tryb
TOUR podczas jazdy po krętej
drodze i nastąpi gwałtowne, silne
hamowanie, układ DMC wykryje
dynamiczny stan pojazdu i zmieni
ustawienia zawieszenia na tryb
SPORT, aby zwiększyć stabilność
pojazdu.
Gdy parametry jazdy lub dynamiczny stan pojazdu powrócą do stanu
wyjściowego, układ DMC zmienia
ustawienia zgodnie z wcześniej
wybranym trybem jazdy.
Ustawienia spersonalizowane w
trybie sportowym
Kierowca może wybrać funkcje trybu
SPORT po wciśnięciu SPORT.
Wybrać odpowiednie ustawienia w
Ustawienia na wyświetlaczu
informacyjnym.
Wyświetlacz informacyjny 3 131.
Personalizacja ustawień 3 134.

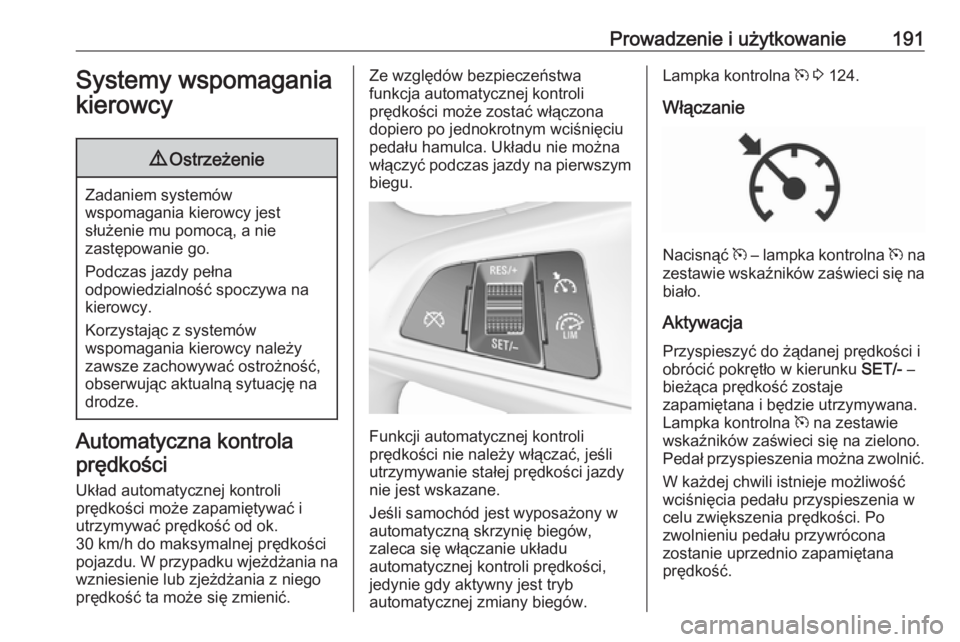

Prowadzenie i użytkowanie191Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości
Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok.
30 km/h do maksymalnej prędkości
pojazdu. W przypadku wjeżdżania na wzniesienie lub zjeżdżania z niego
prędkość ta może się zmienić.
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona
dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampka kontrolna m 3 124.
Włączanie
Nacisnąć m – lampka kontrolna m na
zestawie wskaźników zaświeci się na
biało.
Aktywacja Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m na zestawie
wskaźników zaświeci się na zielono.
Pedał przyspieszenia można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.

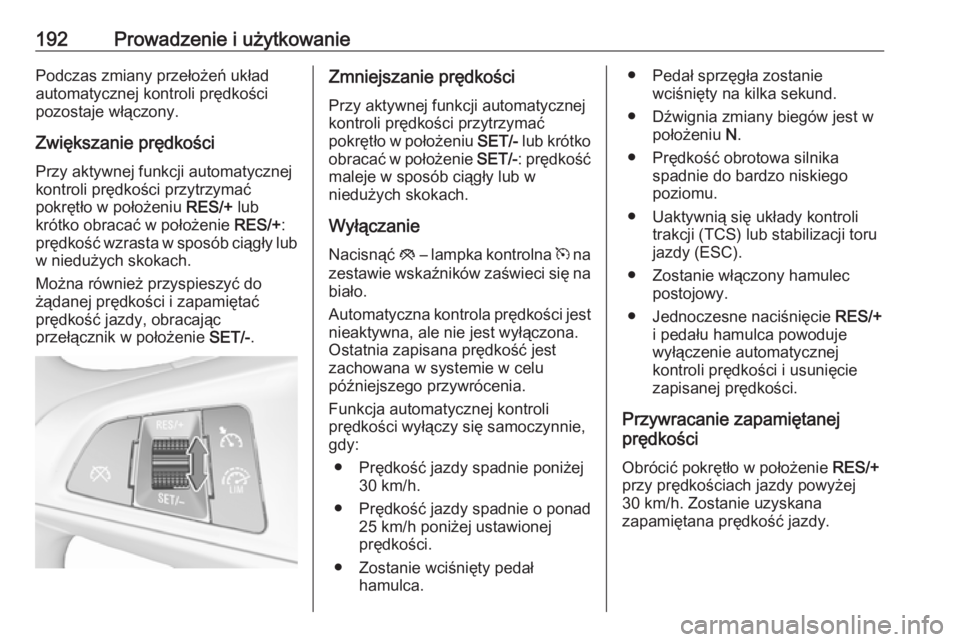

192Prowadzenie i użytkowaniePodczas zmiany przełożeń układ
automatycznej kontroli prędkości
pozostaje włączony.
Zwiększanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie SET/-.Zmniejszanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Nacisnąć y – lampka kontrolna m na
zestawie wskaźników zaświeci się na
biało.
Automatyczna kontrola prędkości jest nieaktywna, ale nie jest wyłączona.
Ostatnia zapisana prędkość jest
zachowana w systemie w celu
późniejszego przywrócenia.
Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
● Prędkość jazdy spadnie poniżej 30 km/h.
● Prędkość jazdy spadnie o ponad 25 km/h poniżej ustawionej
prędkości.
● Zostanie wciśnięty pedał hamulca.● Pedał sprzęgła zostanie wciśnięty na kilka sekund.
● Dźwignia zmiany biegów jest w położeniu N.
● Prędkość obrotowa silnika spadnie do bardzo niskiego
poziomu.
● Uaktywnią się układy kontroli trakcji (TCS) lub stabilizacji torujazdy (ESC).
● Zostanie włączony hamulec postojowy.
● Jednoczesne naciśnięcie RES/+
i pedału hamulca powoduje
wyłączenie automatycznej
kontroli prędkości i usunięcie
zapisanej prędkości.
Przywracanie zapamiętanej
prędkości
Obrócić pokrętło w położenie RES/+
przy prędkościach jazdy powyżej
30 km/h. Zostanie uzyskana
zapamiętana prędkość jazdy.

Prowadzenie i użytkowanie193Wyłączanie
Nacisnąć m – lampka kontrolna m na
zestawie wskaźników zgaśnie.
Zapamiętana prędkość zostaje
usunięta.
Układ automatycznej kontroli
prędkości zostaje wyłączony, a
zapamiętana prędkość usunięta
również wtedy, gdy zostanie
wyłączony zapłon lub naciśnięty
przycisk L w celu aktywowania
ogranicznika prędkości.
Ograniczenie prędkościjazdy
Ogranicznik prędkości zapobiega przekroczeniu ustawionej
maksymalnej prędkości jazdy.
Prędkość maksymalną można
ustawić przy prędkości ponad
25 km/h do 200 km/h.
Kierowca może przyspieszyć do
ustawionej prędkości maksymalnej,
ale nie może jej przekroczyć. W
przypadku zjeżdżania ze wzniesienia
prędkość ta może zostać chwilowo przekroczona.Ustawiona prędkość maksymalna
jest pokazywana na wyświetlaczu
informacyjnego kierowcy, gdy
ogranicznik jest aktywny.
Aktywacja
Nacisnąć L, na wyświetlaczu
informacyjnym kierowcy zapala się
symbol L.
Jeśli wcześniej został aktywowany
układ automatycznej kontroli
prędkości lub adaptacyjny układ
automatycznej kontroli prędkości, w
chwili aktywacji ogranicznika
prędkości zostanie on wyłączony, a lampka kontrolna m zgaśnie.
Ustawianie ograniczenia
prędkości
Przyspieszyć do żądanej prędkości i
krótko obrócić pokrętło w kierunku
SET/- – bieżąca prędkość zostaje
zapamiętana jako prędkość
maksymalna. Na wyświetlaczu
informacyjnym kierowcy pokazuje się L i ograniczenie prędkości.
Zmiana ograniczenia prędkości
Przy aktywnym ograniczniku
prędkości obrócić pokrętło w
położenie RES/+ lub SET/- , aby
odpowiednio zwiększyć lub
zmniejszyć prędkość maksymalną.
Przekraczanie ograniczenia
prędkości
Jeśli ograniczenie prędkości zostanie przekroczone bez ingerencji
kierowcy, wskazanie prędkości

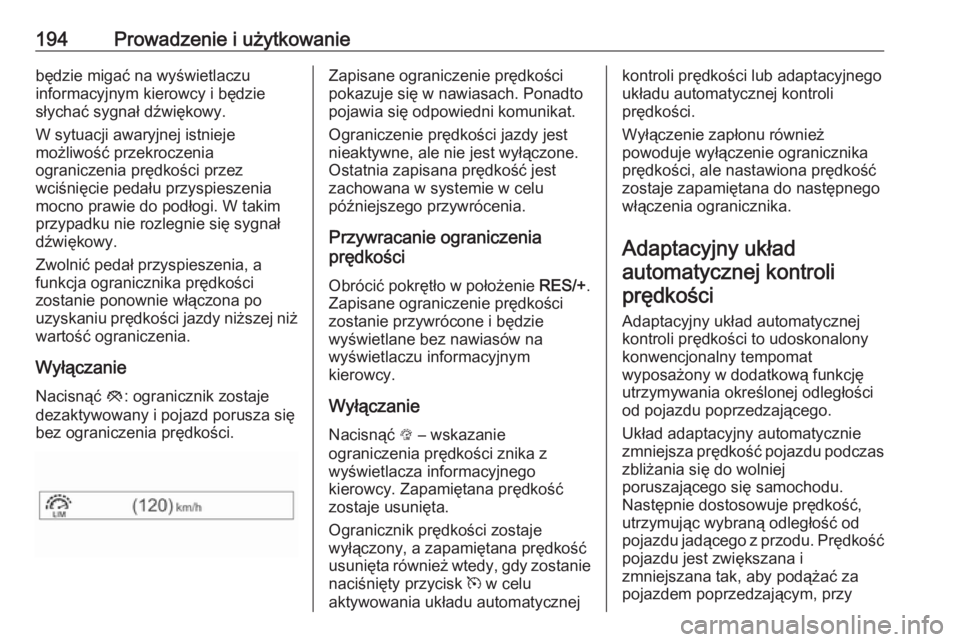

194Prowadzenie i użytkowaniebędzie migać na wyświetlaczu
informacyjnym kierowcy i będzie
słychać sygnał dźwiękowy.
W sytuacji awaryjnej istnieje
możliwość przekroczenia
ograniczenia prędkości przez
wciśnięcie pedału przyspieszenia
mocno prawie do podłogi. W takim
przypadku nie rozlegnie się sygnał
dźwiękowy.
Zwolnić pedał przyspieszenia, a
funkcja ogranicznika prędkości
zostanie ponownie włączona po
uzyskaniu prędkości jazdy niższej niż
wartość ograniczenia.
Wyłączanie
Nacisnąć y: ogranicznik zostaje
dezaktywowany i pojazd porusza się bez ograniczenia prędkości.Zapisane ograniczenie prędkości
pokazuje się w nawiasach. Ponadto
pojawia się odpowiedni komunikat.
Ograniczenie prędkości jazdy jest nieaktywne, ale nie jest wyłączone.
Ostatnia zapisana prędkość jest
zachowana w systemie w celu
późniejszego przywrócenia.
Przywracanie ograniczenia
prędkości
Obrócić pokrętło w położenie RES/+.
Zapisane ograniczenie prędkości
zostanie przywrócone i będzie
wyświetlane bez nawiasów na
wyświetlaczu informacyjnym
kierowcy.
Wyłączanie Nacisnąć L – wskazanie
ograniczenia prędkości znika z
wyświetlacza informacyjnego
kierowcy. Zapamiętana prędkość
zostaje usunięta.
Ogranicznik prędkości zostaje
wyłączony, a zapamiętana prędkość
usunięta również wtedy, gdy zostanie
naciśnięty przycisk m w celu
aktywowania układu automatycznejkontroli prędkości lub adaptacyjnego
układu automatycznej kontroli
prędkości.
Wyłączenie zapłonu również
powoduje wyłączenie ogranicznika
prędkości, ale nastawiona prędkość
zostaje zapamiętana do następnego włączenia ogranicznika.
Adaptacyjny układ automatycznej kontroli prędkości
Adaptacyjny układ automatycznej
kontroli prędkości to udoskonalony
konwencjonalny tempomat
wyposażony w dodatkową funkcję
utrzymywania określonej odległości
od pojazdu poprzedzającego.
Układ adaptacyjny automatycznie
zmniejsza prędkość pojazdu podczas zbliżania się do wolniej
poruszającego się samochodu.
Następnie dostosowuje prędkość, utrzymując wybraną odległość od
pojazdu jadącego z przodu. Prędkość
pojazdu jest zwiększana i
zmniejszana tak, aby podążać za pojazdem poprzedzającym, przy

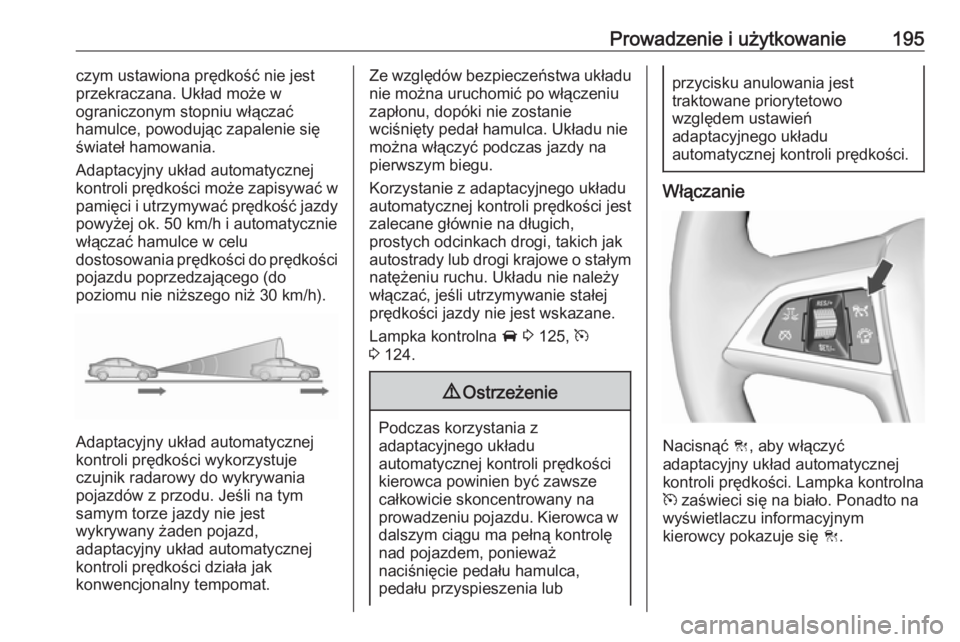

Prowadzenie i użytkowanie195czym ustawiona prędkość nie jest
przekraczana. Układ może w
ograniczonym stopniu włączać
hamulce, powodując zapalenie się
świateł hamowania.
Adaptacyjny układ automatycznej
kontroli prędkości może zapisywać w
pamięci i utrzymywać prędkość jazdy
powyżej ok. 50 km/h i automatycznie
włączać hamulce w celu
dostosowania prędkości do prędkości pojazdu poprzedzającego (do
poziomu nie niższego niż 30 km/h).
Adaptacyjny układ automatycznej
kontroli prędkości wykorzystuje
czujnik radarowy do wykrywania
pojazdów z przodu. Jeśli na tym
samym torze jazdy nie jest
wykrywany żaden pojazd,
adaptacyjny układ automatycznej
kontroli prędkości działa jak
konwencjonalny tempomat.
Ze względów bezpieczeństwa układu nie można uruchomić po włączeniu
zapłonu, dopóki nie zostanie
wciśnięty pedał hamulca. Układu nie
można włączyć podczas jazdy na
pierwszym biegu.
Korzystanie z adaptacyjnego układu
automatycznej kontroli prędkości jest
zalecane głównie na długich,
prostych odcinkach drogi, takich jak
autostrady lub drogi krajowe o stałym natężeniu ruchu. Układu nie należy
włączać, jeśli utrzymywanie stałej
prędkości jazdy nie jest wskazane.
Lampka kontrolna A 3 125, m
3 124.9 Ostrzeżenie
Podczas korzystania z
adaptacyjnego układu
automatycznej kontroli prędkości
kierowca powinien być zawsze
całkowicie skoncentrowany na
prowadzeniu pojazdu. Kierowca w dalszym ciągu ma pełną kontrolę
nad pojazdem, ponieważ
naciśnięcie pedału hamulca,
pedału przyspieszenia lub
przycisku anulowania jest
traktowane priorytetowo
względem ustawień
adaptacyjnego układu
automatycznej kontroli prędkości.
Włączanie
Nacisnąć C, aby włączyć
adaptacyjny układ automatycznej kontroli prędkości. Lampka kontrolna
m zaświeci się na biało. Ponadto na
wyświetlaczu informacyjnym
kierowcy pokazuje się C.

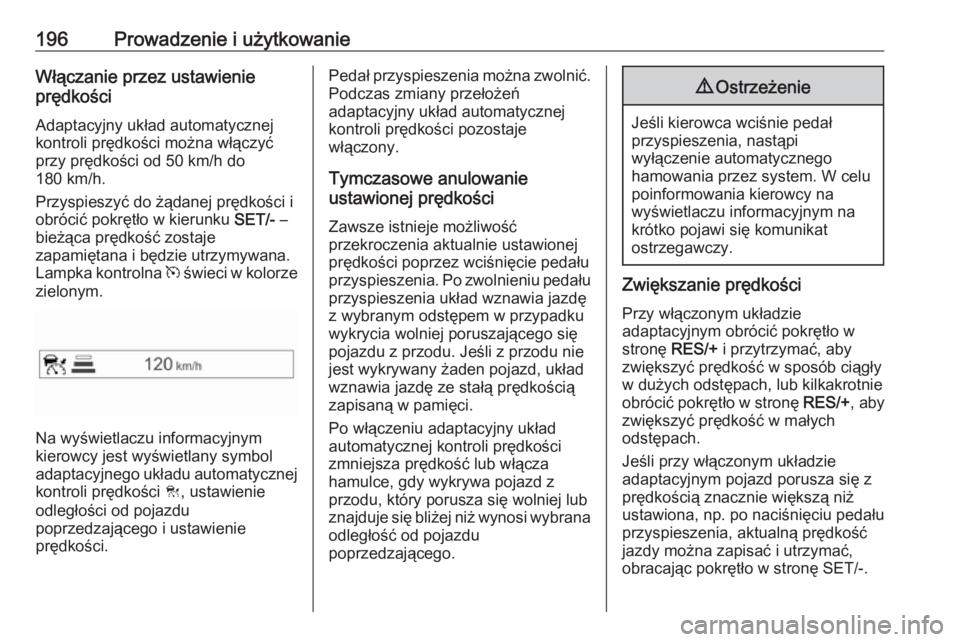

196Prowadzenie i użytkowanieWłączanie przez ustawienie
prędkości
Adaptacyjny układ automatycznej
kontroli prędkości można włączyć
przy prędkości od 50 km/h do
180 km/h.
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m świeci w kolorze
zielonym.
Na wyświetlaczu informacyjnym
kierowcy jest wyświetlany symbol
adaptacyjnego układu automatycznej kontroli prędkości C, ustawienie
odległości od pojazdu
poprzedzającego i ustawienie
prędkości.
Pedał przyspieszenia można zwolnić.
Podczas zmiany przełożeń
adaptacyjny układ automatycznej kontroli prędkości pozostaje
włączony.
Tymczasowe anulowanie
ustawionej prędkości
Zawsze istnieje możliwość
przekroczenia aktualnie ustawionej
prędkości poprzez wciśnięcie pedału
przyspieszenia. Po zwolnieniu pedału
przyspieszenia układ wznawia jazdę
z wybranym odstępem w przypadku
wykrycia wolniej poruszającego się
pojazdu z przodu. Jeśli z przodu nie
jest wykrywany żaden pojazd, układ
wznawia jazdę ze stałą prędkością
zapisaną w pamięci.
Po włączeniu adaptacyjny układ
automatycznej kontroli prędkości
zmniejsza prędkość lub włącza
hamulce, gdy wykrywa pojazd z
przodu, który porusza się wolniej lub
znajduje się bliżej niż wynosi wybrana
odległość od pojazdu
poprzedzającego.9 Ostrzeżenie
Jeśli kierowca wciśnie pedał
przyspieszenia, nastąpi
wyłączenie automatycznego
hamowania przez system. W celu
poinformowania kierowcy na
wyświetlaczu informacyjnym na krótko pojawi się komunikat
ostrzegawczy.
Zwiększanie prędkości
Przy włączonym układzie
adaptacyjnym obrócić pokrętło w
stronę RES/+ i przytrzymać, aby
zwiększyć prędkość w sposób ciągły w dużych odstępach, lub kilkakrotnie
obrócić pokrętło w stronę RES/+, aby
zwiększyć prędkość w małych
odstępach.
Jeśli przy włączonym układzie
adaptacyjnym pojazd porusza się z
prędkością znacznie większą niż
ustawiona, np. po naciśnięciu pedału
przyspieszenia, aktualną prędkość
jazdy można zapisać i utrzymać,
obracając pokrętło w stronę SET/-.

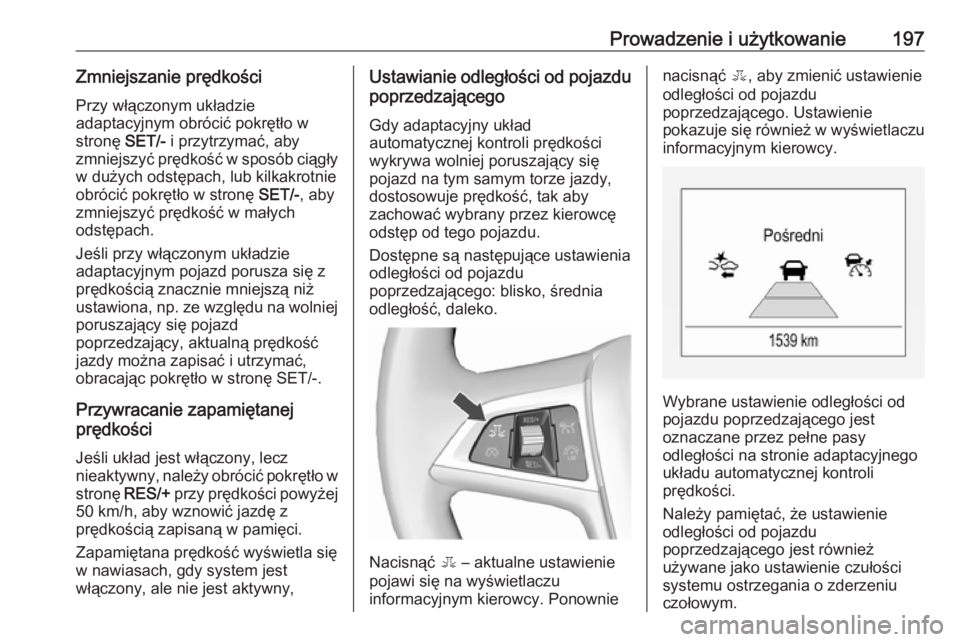

Prowadzenie i użytkowanie197Zmniejszanie prędkościPrzy włączonym układzie
adaptacyjnym obrócić pokrętło w
stronę SET/- i przytrzymać, aby
zmniejszyć prędkość w sposób ciągły
w dużych odstępach, lub kilkakrotnie
obrócić pokrętło w stronę SET/-, aby
zmniejszyć prędkość w małych odstępach.
Jeśli przy włączonym układzie
adaptacyjnym pojazd porusza się z
prędkością znacznie mniejszą niż
ustawiona, np. ze względu na wolniej
poruszający się pojazd poprzedzający, aktualną prędkość
jazdy można zapisać i utrzymać,
obracając pokrętło w stronę SET/-.
Przywracanie zapamiętanej
prędkości
Jeśli układ jest włączony, lecz
nieaktywny, należy obrócić pokrętło w
stronę RES/+ przy prędkości powyżej
50 km/h, aby wznowić jazdę z
prędkością zapisaną w pamięci.
Zapamiętana prędkość wyświetla się
w nawiasach, gdy system jest
włączony, ale nie jest aktywny,Ustawianie odległości od pojazdu
poprzedzającego
Gdy adaptacyjny układ
automatycznej kontroli prędkości
wykrywa wolniej poruszający się
pojazd na tym samym torze jazdy,
dostosowuje prędkość, tak aby
zachować wybrany przez kierowcę
odstęp od tego pojazdu.
Dostępne są następujące ustawienia
odległości od pojazdu
poprzedzającego: blisko, średnia
odległość, daleko.
Nacisnąć E – aktualne ustawienie
pojawi się na wyświetlaczu
informacyjnym kierowcy. Ponownie
nacisnąć E, aby zmienić ustawienie
odległości od pojazdu
poprzedzającego. Ustawienie
pokazuje się również w wyświetlaczu informacyjnym kierowcy.
Wybrane ustawienie odległości od
pojazdu poprzedzającego jest
oznaczane przez pełne pasy
odległości na stronie adaptacyjnego
układu automatycznej kontroli
prędkości.
Należy pamiętać, że ustawienie
odległości od pojazdu
poprzedzającego jest również
używane jako ustawienie czułości
systemu ostrzegania o zderzeniu
czołowym.

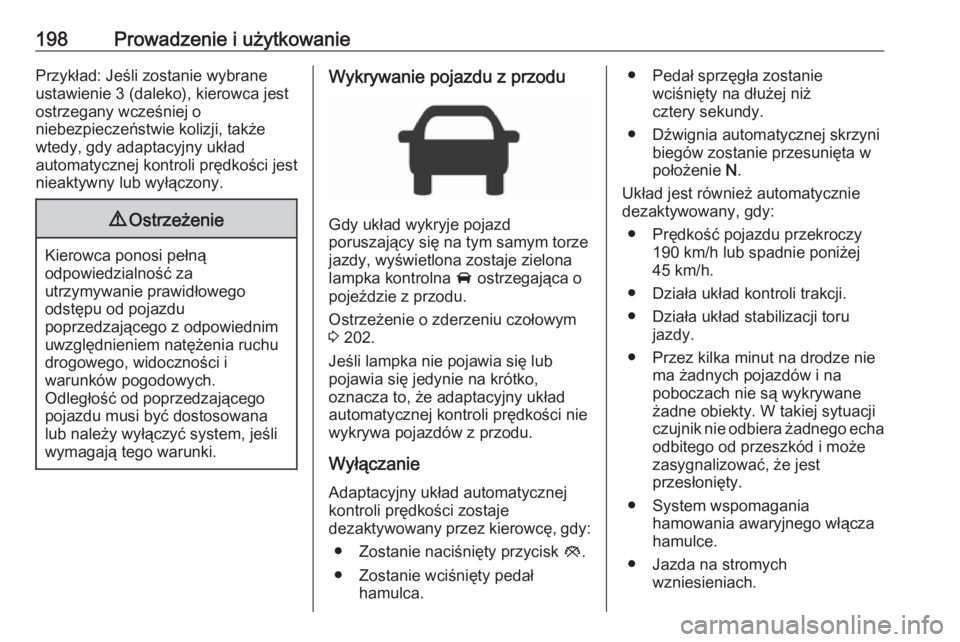

198Prowadzenie i użytkowaniePrzykład: Jeśli zostanie wybrane
ustawienie 3 (daleko), kierowca jest
ostrzegany wcześniej o
niebezpieczeństwie kolizji, także wtedy, gdy adaptacyjny układ
automatycznej kontroli prędkości jest
nieaktywny lub wyłączony.9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Odległość od poprzedzającego
pojazdu musi być dostosowana
lub należy wyłączyć system, jeśli
wymagają tego warunki.
Wykrywanie pojazdu z przodu
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, wyświetlona zostaje zielona lampka kontrolna A ostrzegająca o
pojeździe z przodu.
Ostrzeżenie o zderzeniu czołowym
3 202.
Jeśli lampka nie pojawia się lub
pojawia się jedynie na krótko,
oznacza to, że adaptacyjny układ
automatycznej kontroli prędkości nie
wykrywa pojazdów z przodu.
Wyłączanie
Adaptacyjny układ automatycznej
kontroli prędkości zostaje
dezaktywowany przez kierowcę, gdy:
● Zostanie naciśnięty przycisk y.
● Zostanie wciśnięty pedał hamulca.
● Pedał sprzęgła zostaniewciśnięty na dłużej niż
cztery sekundy.
● Dźwignia automatycznej skrzyni biegów zostanie przesunięta wpołożenie N.
Układ jest również automatycznie dezaktywowany, gdy:
● Prędkość pojazdu przekroczy 190 km/h lub spadnie poniżej
45 km/h.
● Działa układ kontroli trakcji.
● Działa układ stabilizacji toru jazdy.
● Przez kilka minut na drodze nie ma żadnych pojazdów i na
poboczach nie są wykrywane
żadne obiekty. W takiej sytuacji
czujnik nie odbiera żadnego echa odbitego od przeszkód i może
zasygnalizować, że jest
przesłonięty.
● System wspomagania hamowania awaryjnego włącza
hamulce.
● Jazda na stromych wzniesieniach.
