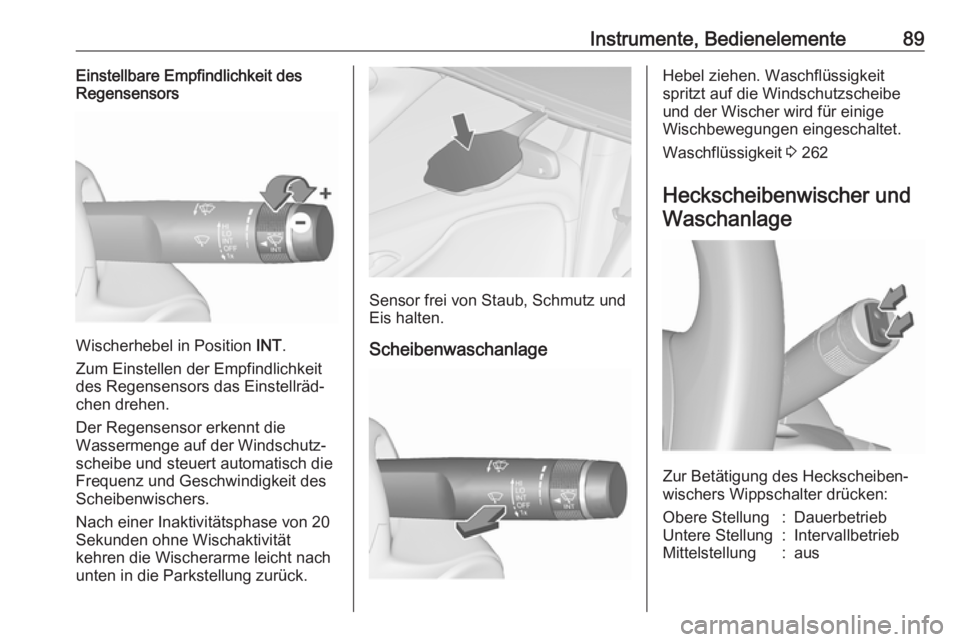

Instrumente, Bedienelemente89Einstellbare Empfindlichkeit des
Regensensors
Wischerhebel in Position INT.
Zum Einstellen der Empfindlichkeit
des Regensensors das Einstellräd‐
chen drehen.
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐ scheibe und steuert automatisch die
Frequenz und Geschwindigkeit des
Scheibenwischers.
Nach einer Inaktivitätsphase von 20
Sekunden ohne Wischaktivität
kehren die Wischerarme leicht nach
unten in die Parkstellung zurück.
Sensor frei von Staub, Schmutz und Eis halten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 262
Heckscheibenwischer und Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
Obere Stellung:DauerbetriebUntere Stellung:IntervallbetriebMittelstellung:aus

90Instrumente, Bedienelemente

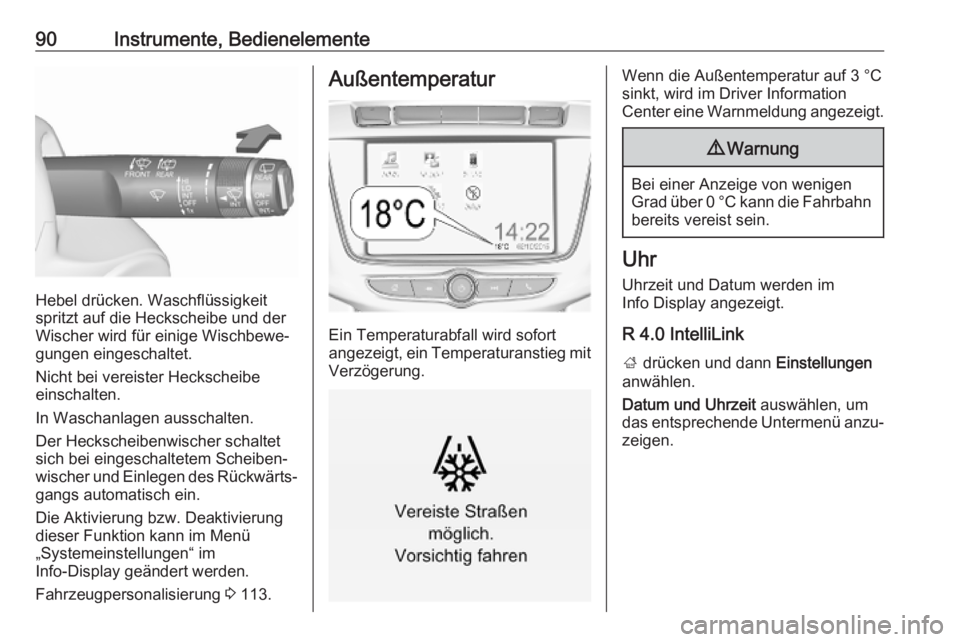

Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 113.
Außentemperatur
Ein Temperaturabfall wird sofort
angezeigt, ein Temperaturanstieg mit Verzögerung.
Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
R 4.0 IntelliLink ; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐
zeigen.

Instrumente, Bedienelemente91

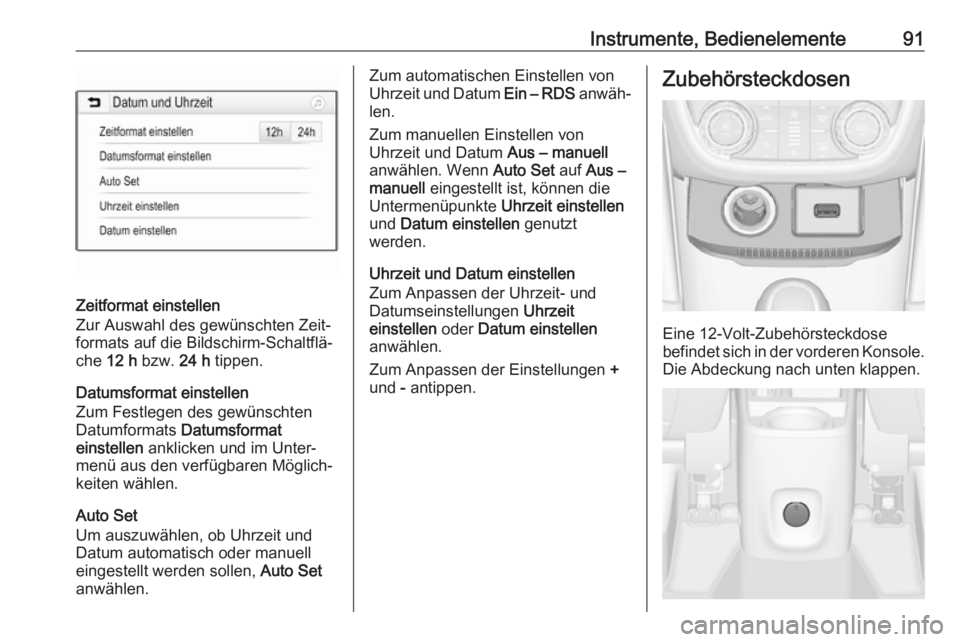

Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Bildschirm-Schaltflä‐
che 12 h bzw. 24 h tippen.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und
Datum automatisch oder manuell
eingestellt werden sollen, Auto Set
anwählen.
Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Anpassen der Einstellungen +
und - antippen.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.

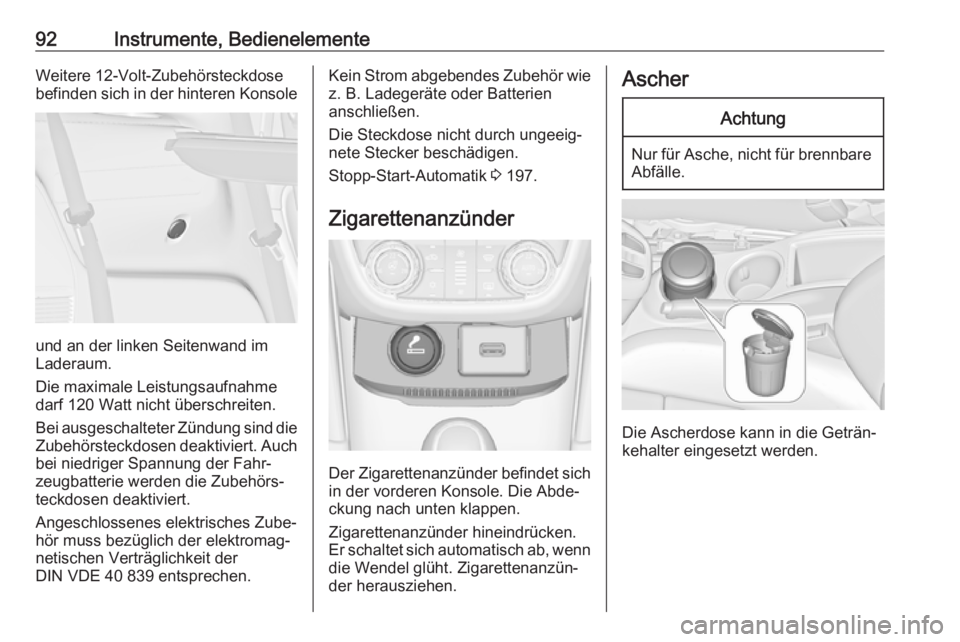

92Instrumente, BedienelementeWeitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im
Laderaum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 197.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

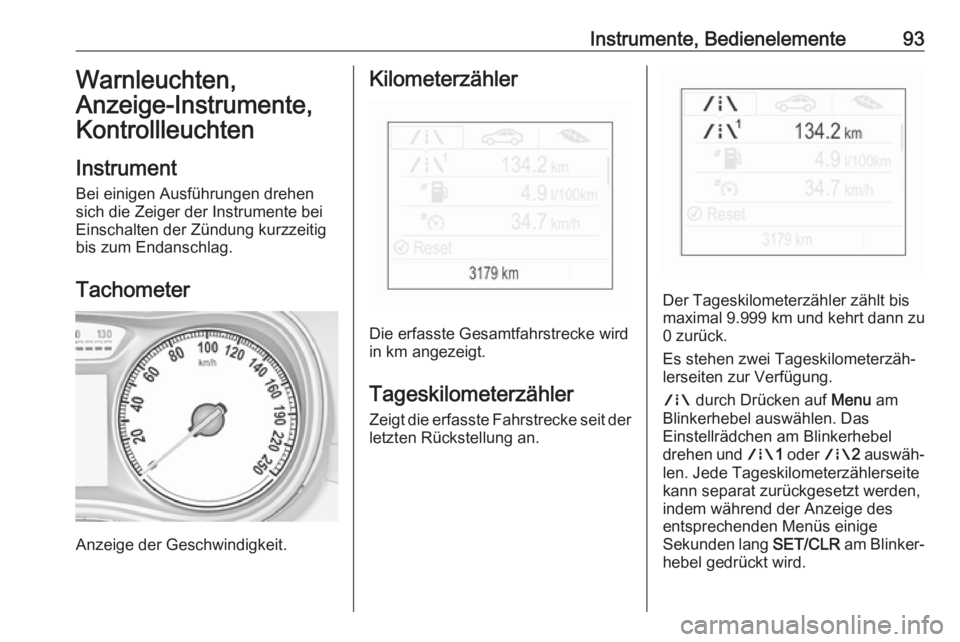

Instrumente, Bedienelemente93Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Zeigt die erfasste Fahrstrecke seit der letzten Rückstellung an.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden, indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.

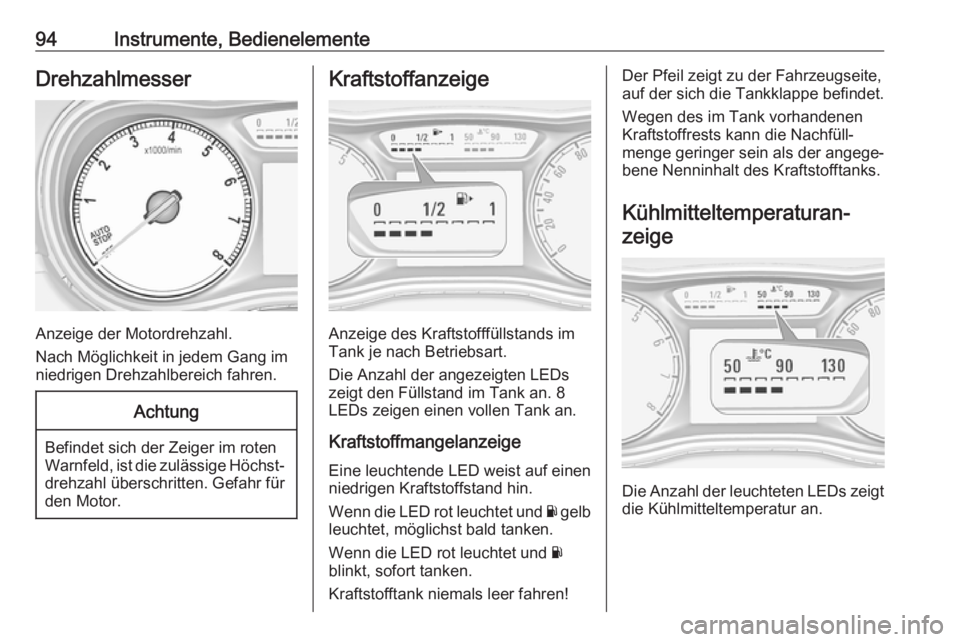

94Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige des Kraftstofffüllstands im
Tank je nach Betriebsart.
Die Anzahl der angezeigten LEDs
zeigt den Füllstand im Tank an. 8 LEDs zeigen einen vollen Tank an.
Kraftstoffmangelanzeige Eine leuchtende LED weist auf einen
niedrigen Kraftstoffstand hin.
Wenn die LED rot leuchtet und Y gelb
leuchtet, möglichst bald tanken.
Wenn die LED rot leuchtet und Y
blinkt, sofort tanken.
Kraftstofftank niemals leer fahren!
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Wegen des im Tank vorhandenen Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐
zeige
Die Anzahl der leuchteten LEDs zeigt
die Kühlmitteltemperatur an.

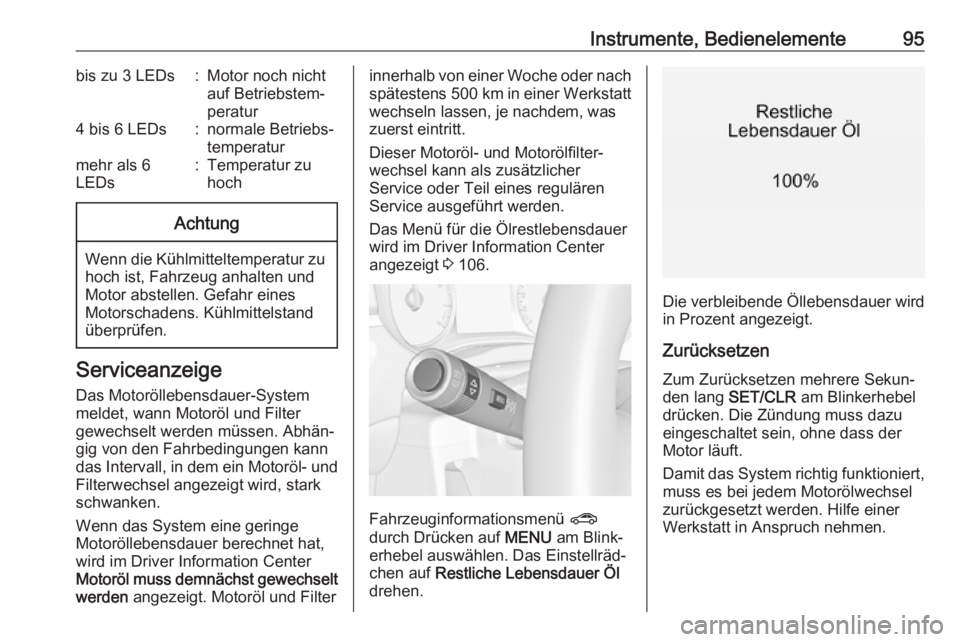

Instrumente, Bedienelemente95bis zu 3 LEDs:Motor noch nicht
auf Betriebstem‐
peratur4 bis 6 LEDs:normale Betriebs‐
temperaturmehr als 6
LEDs:Temperatur zu
hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und Filterwechsel angezeigt wird, stark
schwanken.
Wenn das System eine geringe
Motoröllebensdauer berechnet hat,
wird im Driver Information Center
Motoröl muss demnächst gewechselt werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach
spätestens 500 km in einer Werkstatt
wechseln lassen, je nachdem, was
zuerst eintritt.
Dieser Motoröl- und Motorölfilter‐
wechsel kann als zusätzlicher
Service oder Teil eines regulären
Service ausgeführt werden.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 106.
Fahrzeuginformationsmenü ?
durch Drücken auf MENU am Blink‐
erhebel auswählen. Das Einstellräd‐ chen auf Restliche Lebensdauer Öl
drehen.
Die verbleibende Öllebensdauer wird in Prozent angezeigt.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Zündung muss dazu eingeschaltet sein, ohne dass der
Motor läuft.
Damit das System richtig funktioniert, muss es bei jedem Motorölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen.

96Instrumente, BedienelementeNächster Service
Im Fahrerinfodisplay wird eine
Meldung angezeigt, wenn eine Fahr‐
zeugwartung erforderlich ist. Die Wartungsarbeiten innerhalb einer
Woche oder innerhalb von 500 km –
je nachdem, was zuerst eintritt – von einer Werkstatt durchführen lassen.
Serviceinformationen 3 305.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

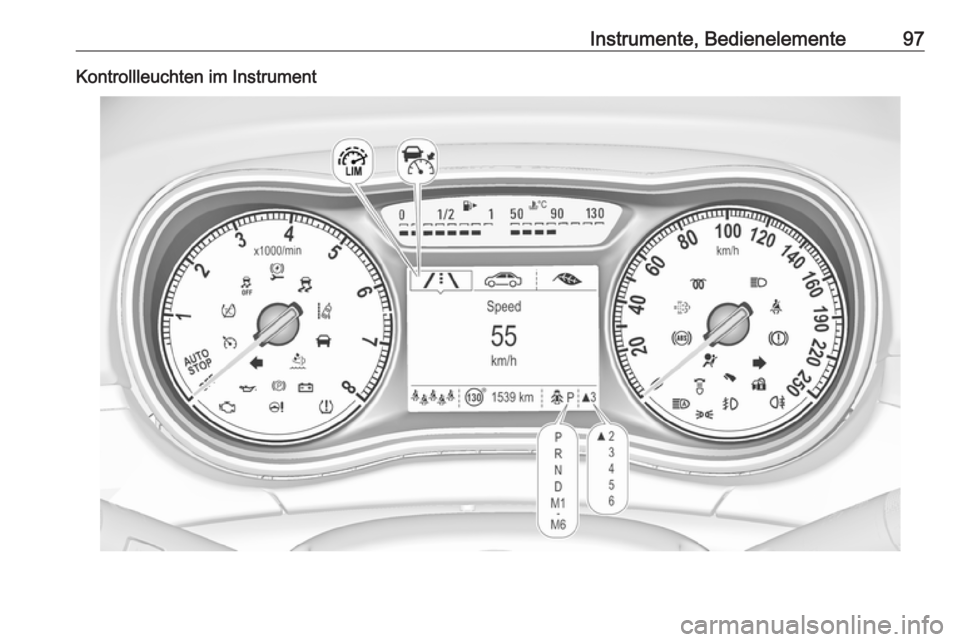

Instrumente, Bedienelemente97Kontrollleuchten im Instrument

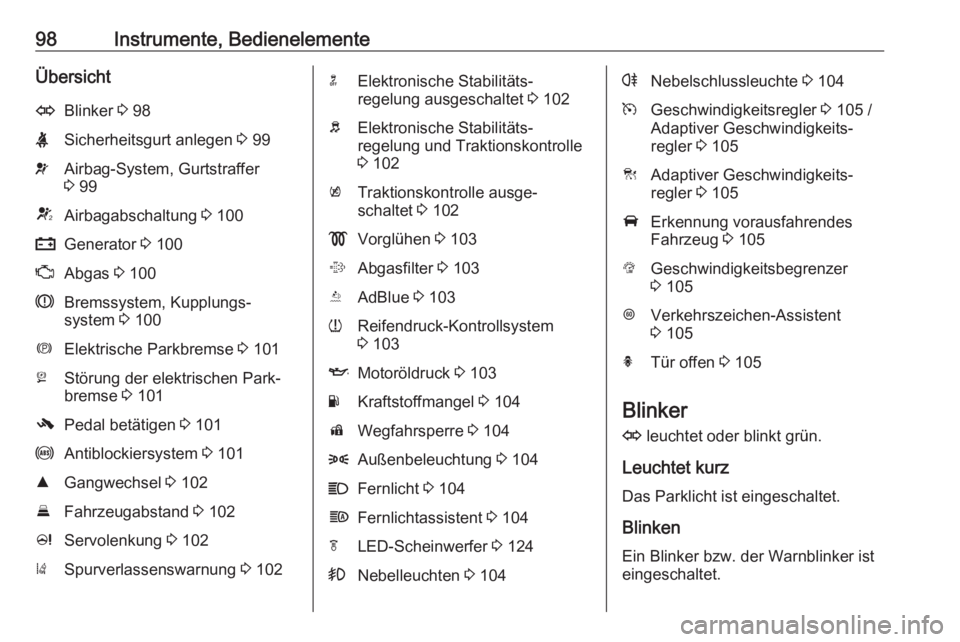

98Instrumente, BedienelementeÜbersichtOBlinker 3 98XSicherheitsgurt anlegen 3 99vAirbag-System, Gurtstraffer
3 99VAirbagabschaltung 3 100pGenerator 3 100ZAbgas 3 100RBremssystem, Kupplungs‐
system 3 100mElektrische Parkbremse 3 101jStörung der elektrischen Park‐
bremse 3 101-Pedal betätigen 3 101uAntiblockiersystem 3 101RGangwechsel 3 102EFahrzeugabstand 3 102cServolenkung 3 102)Spurverlassenswarnung 3 102nElektronische Stabilitäts‐
regelung ausgeschaltet 3 102bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 102kTraktionskontrolle ausge‐
schaltet 3 102!Vorglühen 3 103%Abgasfilter 3 103YAdBlue 3 103wReifendruck-Kontrollsystem
3 103IMotoröldruck 3 103YKraftstoffmangel 3 104dWegfahrsperre 3 1048Außenbeleuchtung 3 104CFernlicht 3 104fFernlichtassistent 3 104fLED-Scheinwerfer 3 124>Nebelleuchten 3 104rNebelschlussleuchte 3 104mGeschwindigkeitsregler 3 105 /
Adaptiver Geschwindigkeits‐
regler 3 105CAdaptiver Geschwindigkeits‐
regler 3 105AErkennung vorausfahrendes
Fahrzeug 3 105LGeschwindigkeitsbegrenzer
3 105LVerkehrszeichen-Assistent
3 105hTür offen 3 105
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
