OPEL ZAFIRA C 2019 Betriebsanleitung (in German)

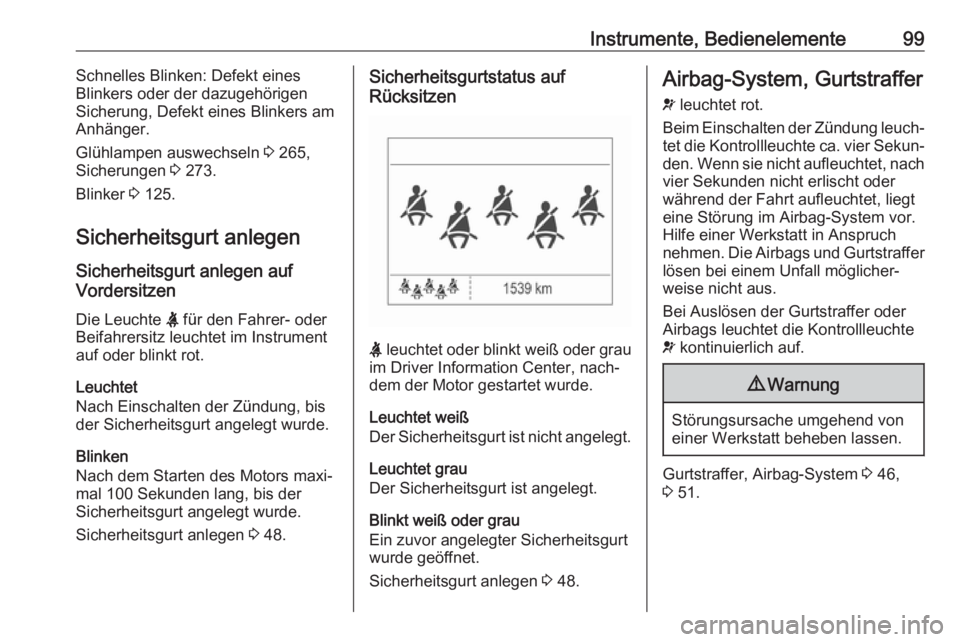

Instrumente, Bedienelemente99Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen
Sicherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 265,
Sicherungen 3 273.
Blinker 3 125.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
Die Leuchte X für den Fahrer- oder
Beifahrersitz leuchtet im Instrument
auf oder blinkt rot.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors maxi‐
mal 100 Sekunden lang, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 48.Sicherheitsgurtstatus auf
Rücksitzen
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 48.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca. vier Sekun‐ den. Wenn sie nicht aufleuchtet, nach
vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch
nehmen. Die Airbags und Gurtstraffer lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 46,
3 51.

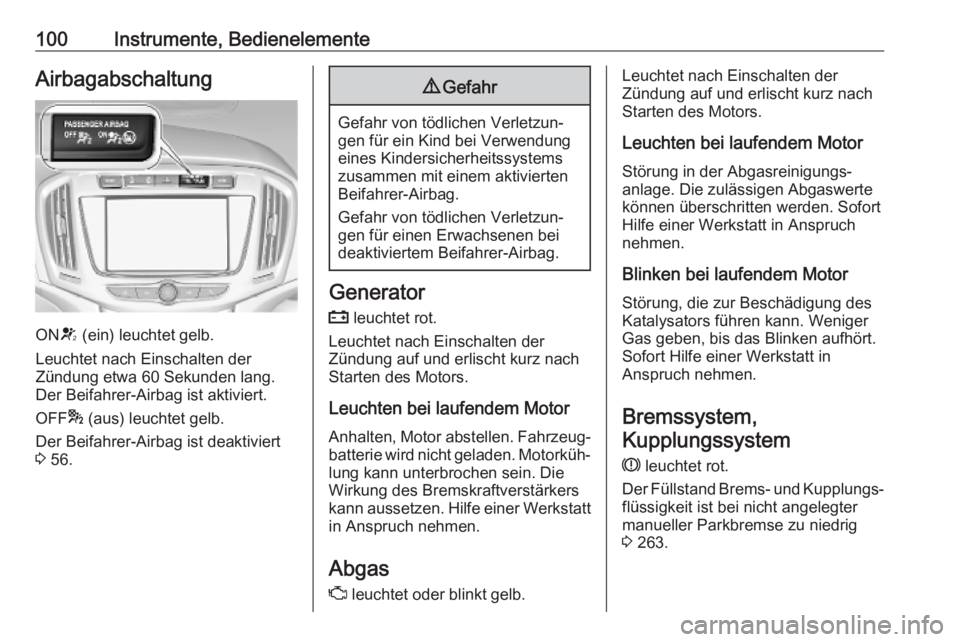

100Instrumente, BedienelementeAirbagabschaltung
ONV (ein) leuchtet gelb.
Leuchtet nach Einschalten der
Zündung etwa 60 Sekunden lang. Der Beifahrer-Airbag ist aktiviert.
OFF * (aus) leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 56.
9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter
manueller Parkbremse zu niedrig
3 263.

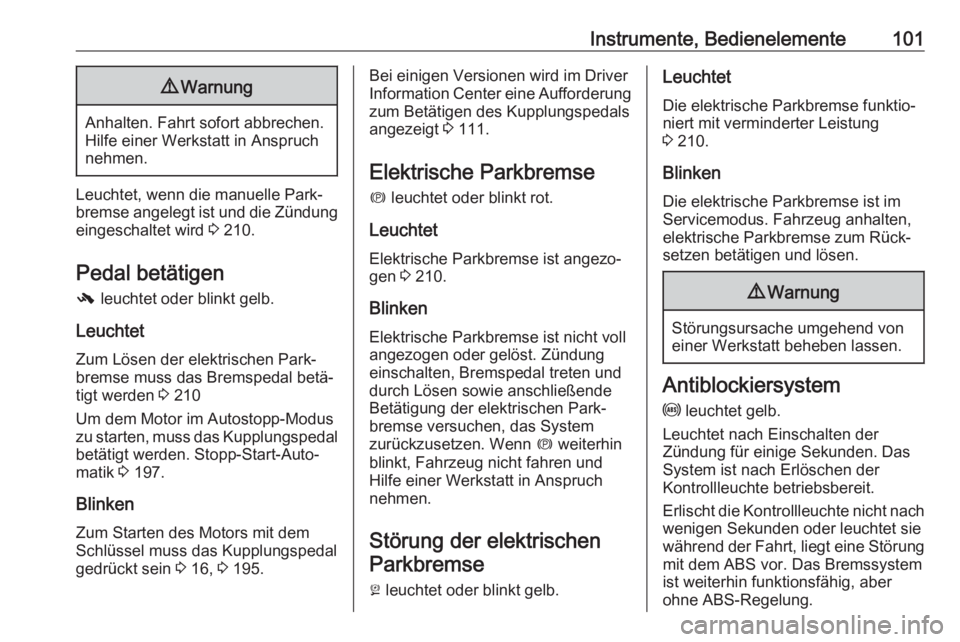

Instrumente, Bedienelemente1019Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 210.
Pedal betätigen - leuchtet oder blinkt gelb.
Leuchtet Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 210
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 197.
Blinken
Zum Starten des Motors mit dem
Schlüssel muss das Kupplungspedal
gedrückt sein 3 16, 3 195.
Bei einigen Versionen wird im Driver
Information Center eine Aufforderung zum Betätigen des Kupplungspedals
angezeigt 3 111.
Elektrische Parkbremse m leuchtet oder blinkt rot.
Leuchtet
Elektrische Parkbremse ist angezo‐
gen 3 210.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung
einschalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System
zurückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch
nehmen.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.Leuchtet
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 210.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.

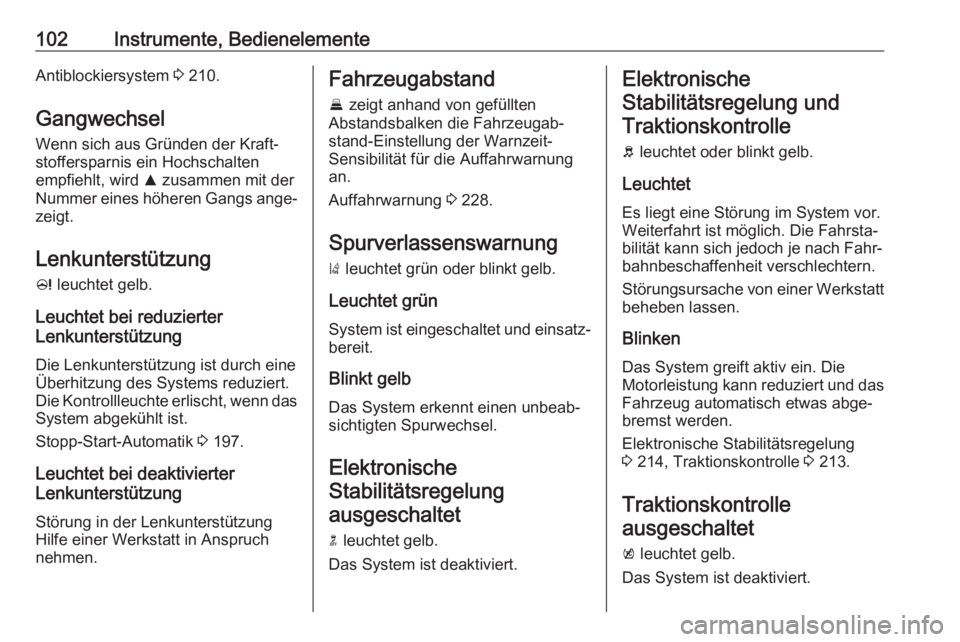

102Instrumente, BedienelementeAntiblockiersystem 3 210.
Gangwechsel Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hochschalten
empfiehlt, wird R zusammen mit der
Nummer eines höheren Gangs ange‐
zeigt.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eineÜberhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 197.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch
nehmen.Fahrzeugabstand
E zeigt anhand von gefüllten
Abstandsbalken die Fahrzeugab‐
stand-Einstellung der Warnzeit-
Sensibilität für die Auffahrwarnung an.
Auffahrwarnung 3 228.
Spurverlassenswarnung
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐
bereit.
Blinkt gelb Das System erkennt einen unbeab‐
sichtigten Spurwechsel.
Elektronische
Stabilitätsregelung ausgeschaltet
n leuchtet gelb.
Das System ist deaktiviert.Elektronische Stabilitätsregelung undTraktionskontrolle
b leuchtet oder blinkt gelb.
Leuchtet Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 214, Traktionskontrolle 3 213.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.

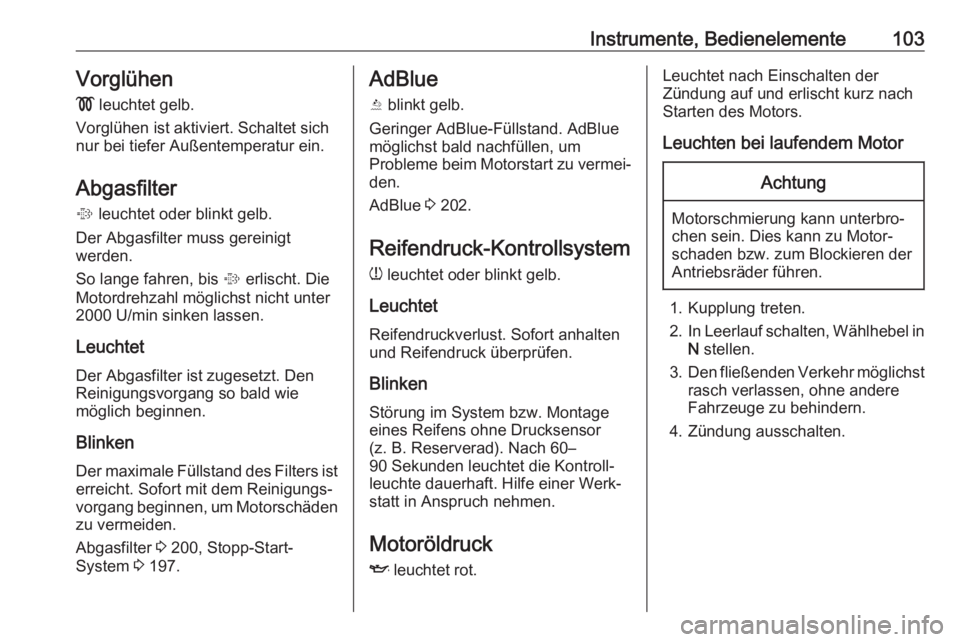

Instrumente, Bedienelemente103Vorglühen! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefer Außentemperatur ein.
Abgasfilter % leuchtet oder blinkt gelb.
Der Abgasfilter muss gereinigt
werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet
Der Abgasfilter ist zugesetzt. Den
Reinigungsvorgang so bald wie
möglich beginnen.
BlinkenDer maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Abgasfilter 3 200, Stopp-Start-
System 3 197.AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um
Probleme beim Motorstart zu vermei‐
den.
AdBlue 3 202.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Motoröldruck I leuchtet rot.Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

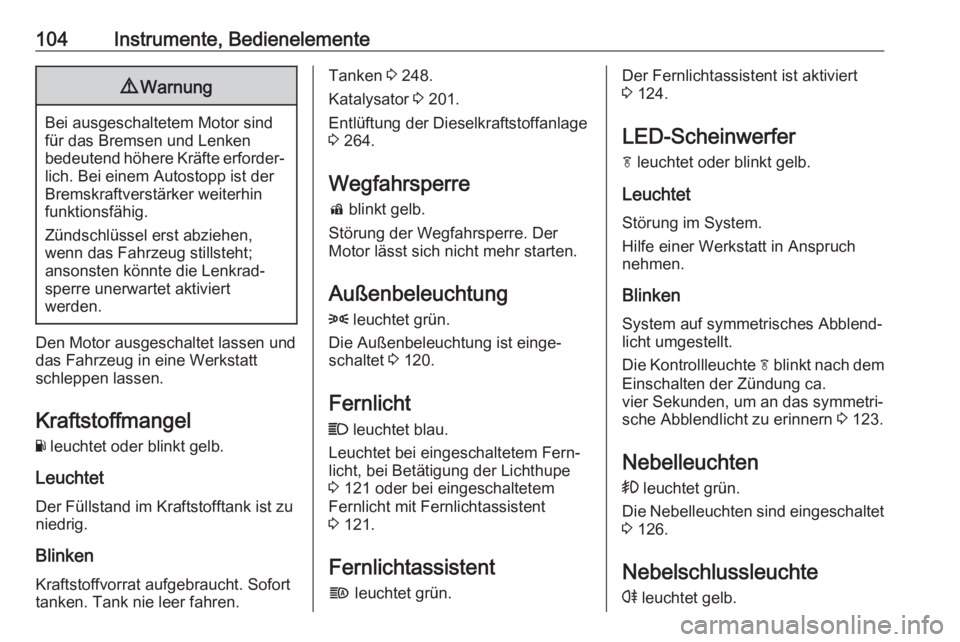

104Instrumente, Bedienelemente9Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Den Motor ausgeschaltet lassen und
das Fahrzeug in eine Werkstatt
schleppen lassen.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Soforttanken. Tank nie leer fahren.
Tanken 3 248.
Katalysator 3 201.
Entlüftung der Dieselkraftstoffanlage
3 264.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 120.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht, bei Betätigung der Lichthupe
3 121 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent
3 121.
Fernlichtassistent
f leuchtet grün.Der Fernlichtassistent ist aktiviert
3 124.
LED-Scheinwerfer
f leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ca.
vier Sekunden, um an das symmetri‐
sche Abblendlicht zu erinnern 3 123.
Nebelleuchten > leuchtet grün.
Die Nebelleuchten sind eingeschaltet
3 126.
Nebelschlussleuchte r leuchtet gelb.

Instrumente, Bedienelemente105Die Nebelschlussleuchte ist einge‐
schaltet 3 126.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß Das System ist aktiviert.
Leuchtet grün
Der Geschwindigkeitsregler ist akti‐ viert. Die eingestellte Geschwindig‐
keit wird im Driver Information Center angezeigt.
Geschwindigkeitsregler 3 217.
Adaptiver Geschwindig‐ keitsregler
m leuchtet weiß oder grün.
Die C leuchtet im Driver Information
Center.
m leuchtet weiß
Das System ist aktiviert.m leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Wenn der adaptive Geschwindig‐
keitsregler aktiv ist, wird im Driver
Information Center C zusammen mit
der festgelegten Geschwindigkeit angezeigt.
Adaptiver Geschwindigkeitsregler 3 220.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün.
Leuchtet grün
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler
3 220, Auffahrwarnung 3 228.
Geschwindigkeitsbegren‐ zer
Bei aktiviertem Geschwindigkeitsbe‐
grenzer leuchtet im Driver Information Center die Kontrollleuchte L auf. Diegewählte Geschwindigkeit wird
zusammen mit dem Symbol L ange‐
zeigt.
Geschwindigkeitsbegrenzer 3 219.
Verkehrszeichen-Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 241.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

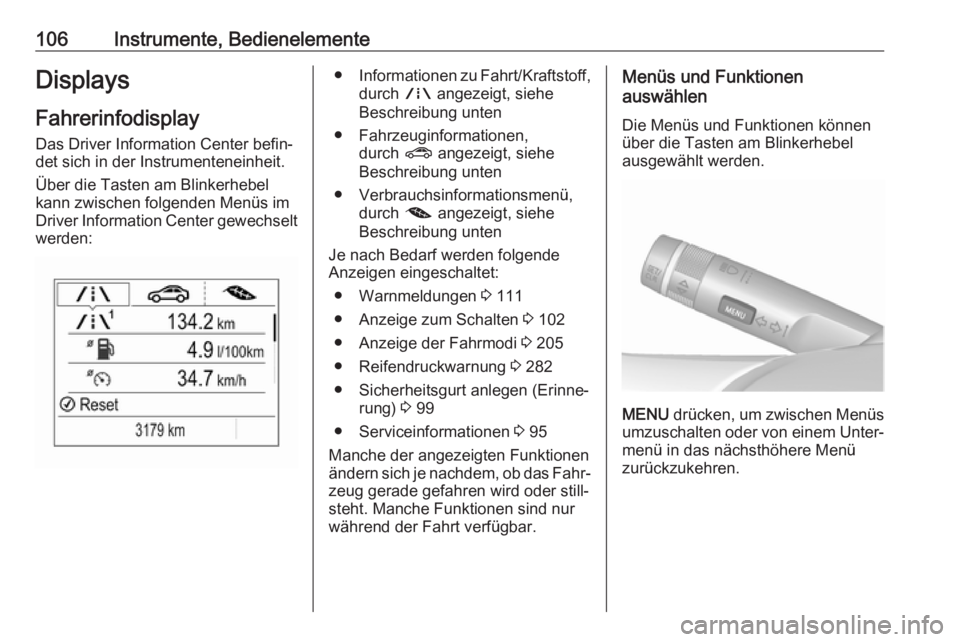

106Instrumente, BedienelementeDisplays
Fahrerinfodisplay Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Über die Tasten am Blinkerhebel
kann zwischen folgenden Menüs im
Driver Information Center gewechselt werden:● Informationen zu Fahrt/Kraftstoff,
durch ; angezeigt, siehe
Beschreibung unten
● Fahrzeuginformationen, durch ? angezeigt, siehe
Beschreibung unten
● Verbrauchsinformationsmenü, durch @ angezeigt, siehe
Beschreibung unten
Je nach Bedarf werden folgende
Anzeigen eingeschaltet:
● Warnmeldungen 3 111
● Anzeige zum Schalten 3 102
● Anzeige der Fahrmodi 3 205
● Reifendruckwarnung 3 282
● Sicherheitsgurt anlegen (Erinne‐ rung) 3 99
● Serviceinformationen 3 95
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐
zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.Menüs und Funktionen
auswählen
Die Menüs und Funktionen könnenüber die Tasten am Blinkerhebel
ausgewählt werden.
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü
zurückzukehren.

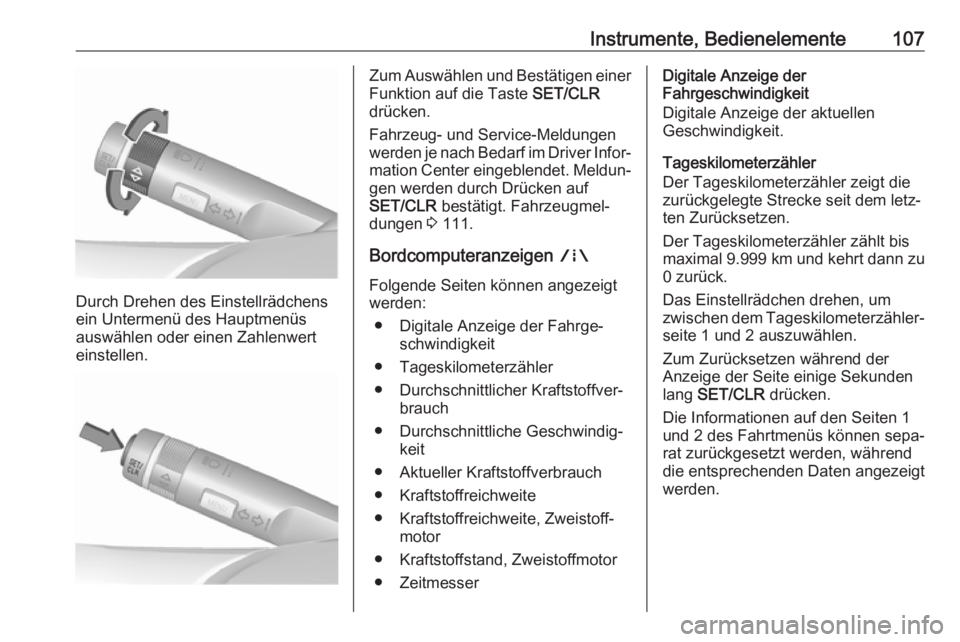

Instrumente, Bedienelemente107
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs
auswählen oder einen Zahlenwert einstellen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf
SET/CLR bestätigt. Fahrzeugmel‐
dungen 3 111.
Bordcomputeranzeigen ;
Folgende Seiten können angezeigt
werden:
● Digitale Anzeige der Fahrge‐ schwindigkeit
● Tageskilometerzähler
● Durchschnittlicher Kraftstoffver‐ brauch
● Durchschnittliche Geschwindig‐ keit
● Aktueller Kraftstoffverbrauch ● Kraftstoffreichweite
● Kraftstoffreichweite, Zweistoff‐ motor
● Kraftstoffstand, Zweistoffmotor ● ZeitmesserDigitale Anzeige der
Fahrgeschwindigkeit
Digitale Anzeige der aktuellen
Geschwindigkeit.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Das Einstellrädchen drehen, um zwischen dem Tageskilometerzähler‐
seite 1 und 2 auszuwählen.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.

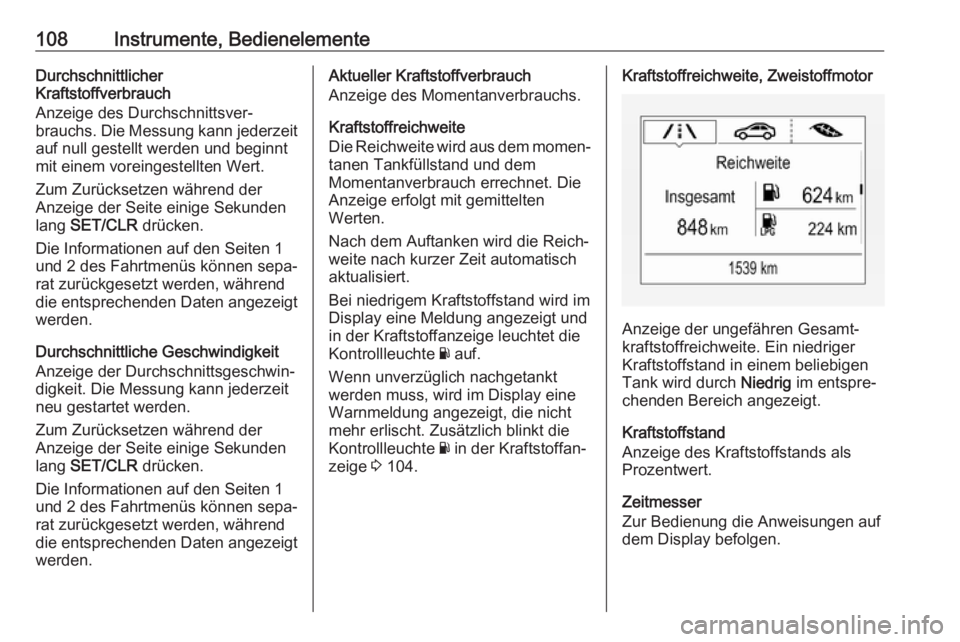

108Instrumente, BedienelementeDurchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Durchschnittliche Geschwindigkeit Anzeige der Durchschnittsgeschwin‐digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die
Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt
werden muss, wird im Display eine
Warnmeldung angezeigt, die nicht
mehr erlischt. Zusätzlich blinkt die
Kontrollleuchte Y in der Kraftstoffan‐
zeige 3 104.Kraftstoffreichweite, Zweistoffmotor
Anzeige der ungefähren Gesamt‐
kraftstoffreichweite. Ein niedriger
Kraftstoffstand in einem beliebigen
Tank wird durch Niedrig im entspre‐
chenden Bereich angezeigt.
Kraftstoffstand
Anzeige des Kraftstoffstands als
Prozentwert.
Zeitmesser
Zur Bedienung die Anweisungen auf
dem Display befolgen.
