Sitze, Rückhaltesysteme59Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
ISOFIX-Befestigungen befestigen.
Die speziellen Positionen für ISOFIX-
Kindersicherheitssysteme sind in der
Tabelle mit ISOFIX gekennzeichnet
3 61.
Die ISOFIX-Befestigungen sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Bei der Verwendung von ISOFIX-
Kindersicherheitssystemen auf der
zweiten Sitzreihe empfehlen wir, den
entsprechenden äußeren Sitz in die
dritte Rastposition vor der hintersten
Position einzustellen (Standardsitz).
Der Komfortsitz, sofern ausgestattet, muss sich in der normalen Position
befinden 3 43.
Ein i-size -Kindersicherheitssystem ist
ein universelles ISOFIX-Kindersi‐
cherheitssystem gemäß der UN-
Regelung Nr. 129.
Alle i-size-Kindersicherheitssysteme
können für Fahrzeugsitze verwendet
werden, die für i-size gemäß i-size-
Tabelle geeignet sind 3 61.
Zusätzlich zu den ISOFIX-Befesti‐
gungen ist entweder ein Top-Tether-
Gurt oder ein Stützfuß zu benutzen.
i-size-Kindersitze und Fahrzeugsitze
mit i-size-Zulassung sind mit dem
i-size-Symbol gekennzeichnet, siehe
Abbildung.
Top-Tether Befestigungsösen
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Zusätzlich zu den ISOFIX-Befesti‐ gungen den Top-Tether Befesti‐
gungsgurt an den Top-Tether Befes‐
tigungsösen verankern.
Die Positionen für ISOFIX-Kindersi‐ cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet 3 61.

60Sitze, RückhaltesystemeWahl des richtigen Systems
Die Rücksitze sind der geeigneteste
Platz, um ein Kindersicherheitssys‐
tem zu befestigen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignete Kindersicherheitssys‐teme, die die geltenden UN ECE-
Anforderungen erfüllen. Beachten
Sie örtliche Gesetze und Vorschriften zum verpflichtenden Einsatz von
Kindersicherheitssystemen.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
Maxi Cosi Cabriofix für Kinder bis
13 kg für die Gruppe 0, Gruppe 0+
und Duo Plus für Kinder von 13 kg bis
18 kg in Gruppe I.
Sicherstellen, dass das montierte
Kindersicherheitssystem für den
Fahrzeugtyp ausgelegt ist.Sicherstellen, dass das Kindersicher‐ heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.
Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wird das Kindersicherheitssystem
nicht verwendet, den Sitz mit einem
Sicherheitsgurt sichern oder aus dem
Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

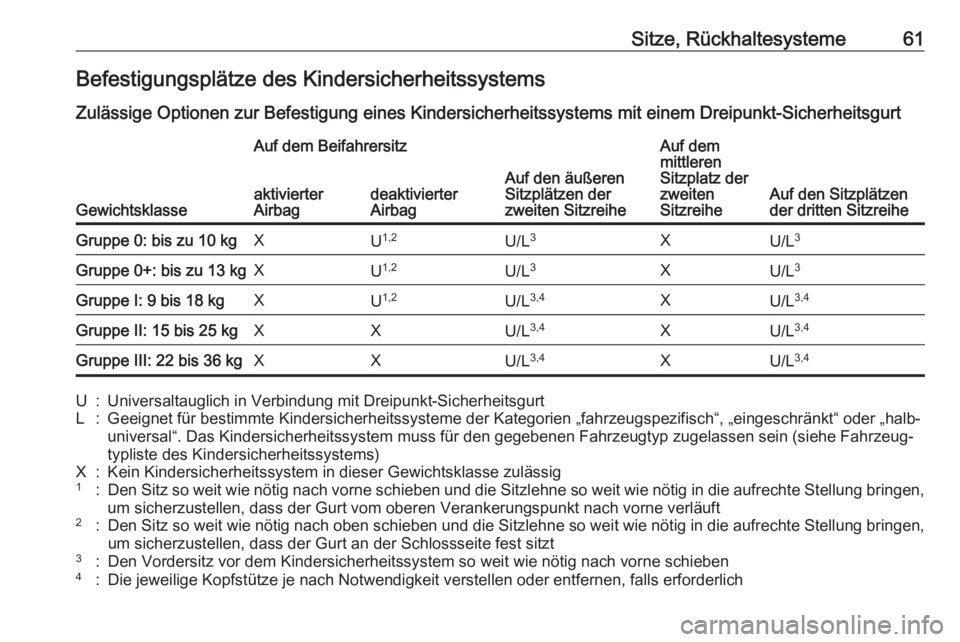

Sitze, Rückhaltesysteme61Befestigungsplätze des Kindersicherheitssystems
Zulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren
Sitzplätzen der
zweiten Sitzreihe
Auf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den Sitzplätzen
der dritten Sitzreihe
aktivierter
Airbagdeaktivierter
Airbag
Gruppe 0: bis zu 10 kgXU 1,2U/L 3XU/L3Gruppe 0+: bis zu 13 kgXU1,2U/L 3XU/L3Gruppe I: 9 bis 18 kgXU1,2U/L 3,4XU/L3,4Gruppe II: 15 bis 25 kgXXU/L3,4XU/L3,4Gruppe III: 22 bis 36 kgXXU/L3,4XU/L3,4U:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtL:Geeignet für bestimmte Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahrzeug‐typliste des Kindersicherheitssystems)X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Den Sitz so weit wie nötig nach vorne schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich

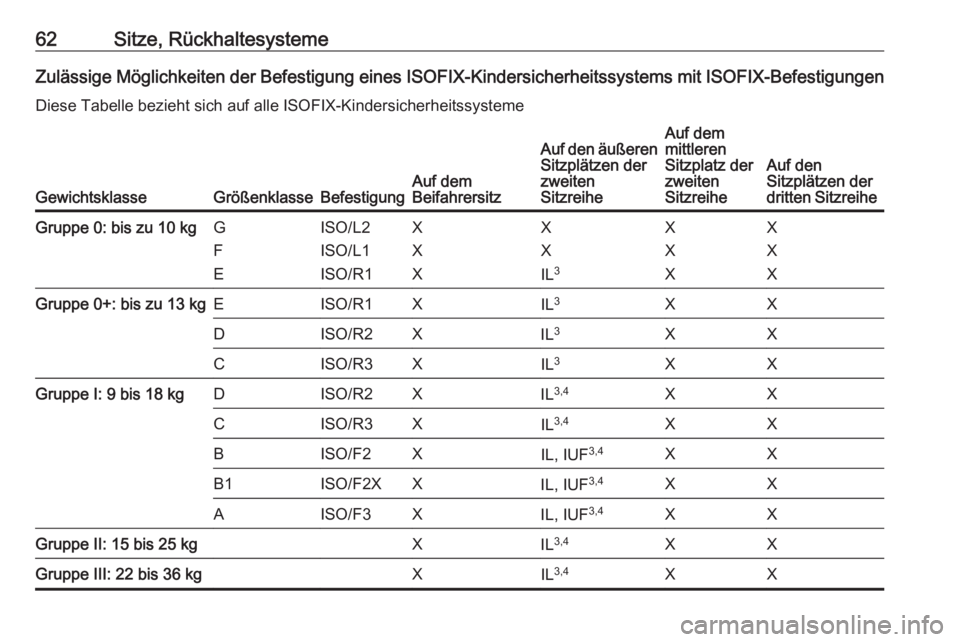

62Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems mit ISOFIX-BefestigungenDiese Tabelle bezieht sich auf alle ISOFIX-Kindersicherheitssysteme
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den äußeren Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe 0: bis zu 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGruppe 0+: bis zu 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGruppe I: 9 bis 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGruppe II: 15 bis 25 kgXIL3,4XXGruppe III: 22 bis 36 kgXIL3,4XX

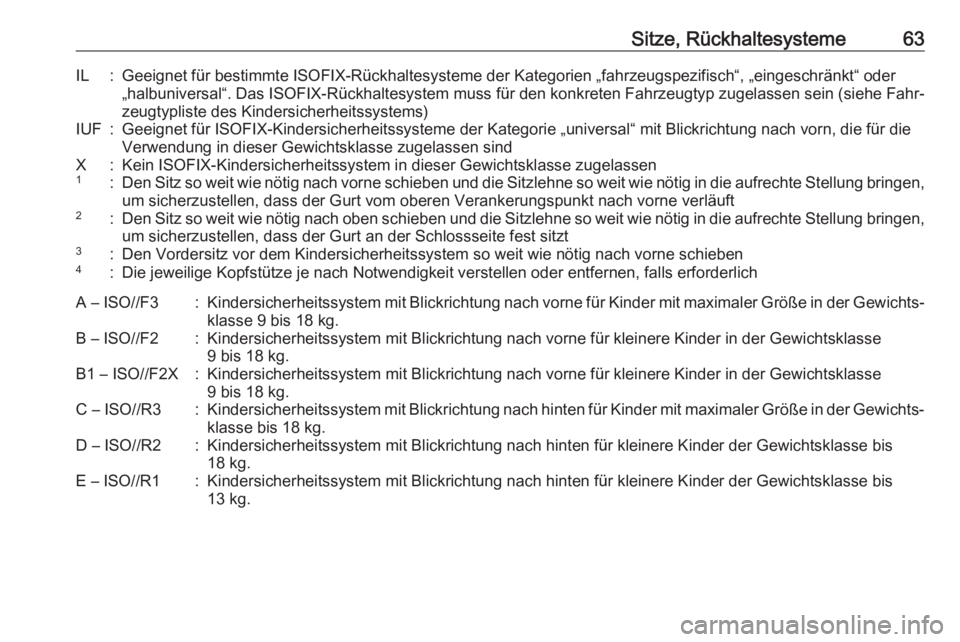

Sitze, Rückhaltesysteme63IL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐
zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlichA – ISO//F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kg.B – ISO//F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.B1 – ISO//F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C – ISO//R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kg.D – ISO//R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kg.E – ISO//R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg.

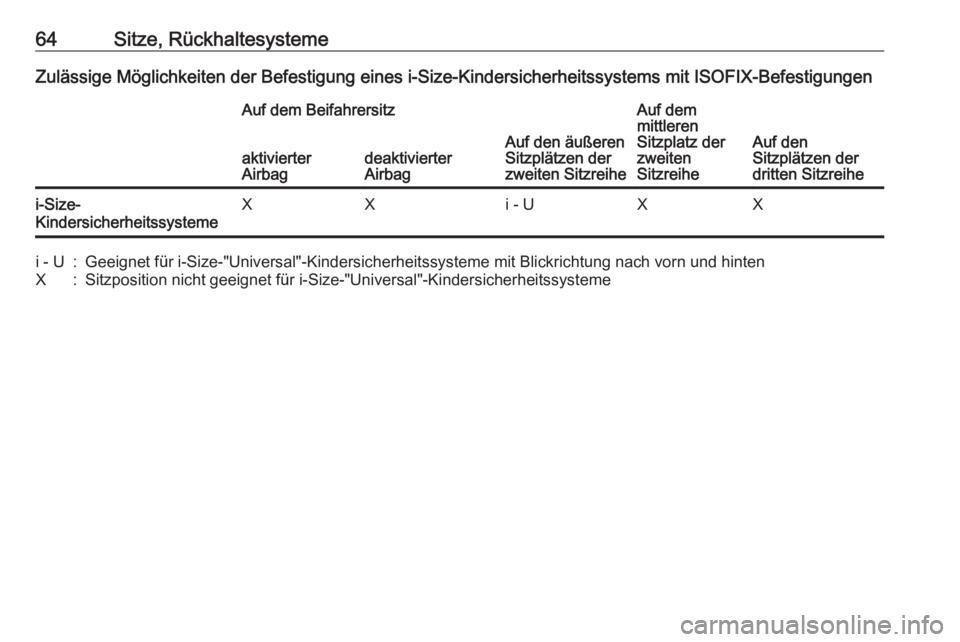

64Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem Beifahrersitz
Auf den äußeren
Sitzplätzen der
zweiten Sitzreihe
Auf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreiheaktivierter
Airbagdeaktivierter
Airbag
i-Size-
KindersicherheitssystemeXXi - UXXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme

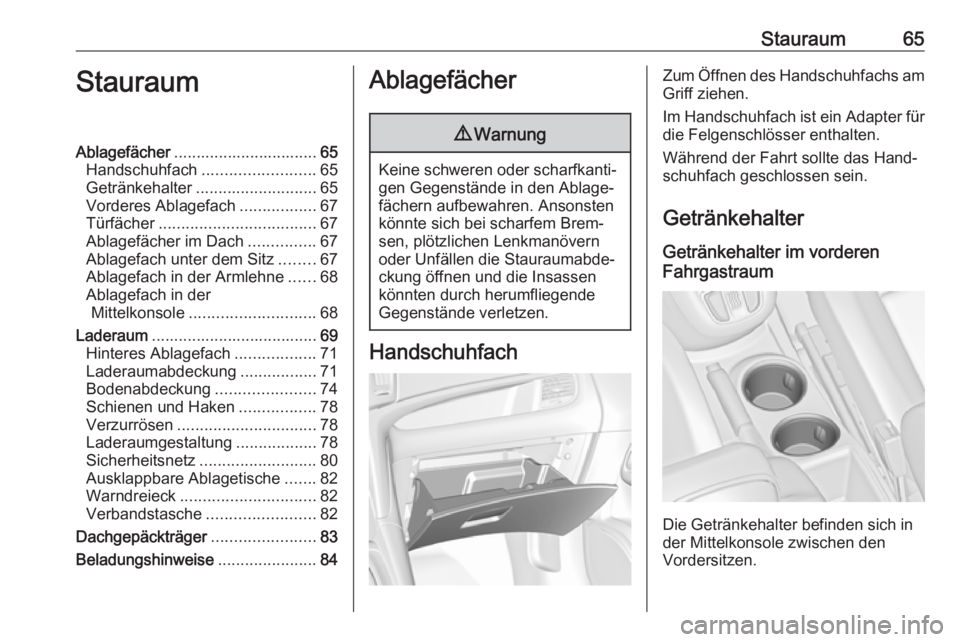

Stauraum65StauraumAblagefächer................................ 65
Handschuhfach ......................... 65
Getränkehalter ........................... 65
Vorderes Ablagefach .................67
Türfächer ................................... 67
Ablagefächer im Dach ...............67
Ablagefach unter dem Sitz ........67
Ablagefach in der Armlehne ......68
Ablagefach in der Mittelkonsole ............................ 68
Laderaum ..................................... 69
Hinteres Ablagefach ..................71
Laderaumabdeckung .................71
Bodenabdeckung ......................74
Schienen und Haken .................78
Verzurrösen ............................... 78
Laderaumgestaltung ..................78
Sicherheitsnetz .......................... 80
Ausklappbare Ablagetische .......82
Warndreieck .............................. 82
Verbandstasche ........................82
Dachgepäckträger .......................83
Beladungshinweise ......................84Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen des Handschuhfachs am
Griff ziehen.
Im Handschuhfach ist ein Adapter für
die Felgenschlösser enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter im vorderen
Fahrgastraum
Die Getränkehalter befinden sich in
der Mittelkonsole zwischen den
Vordersitzen.

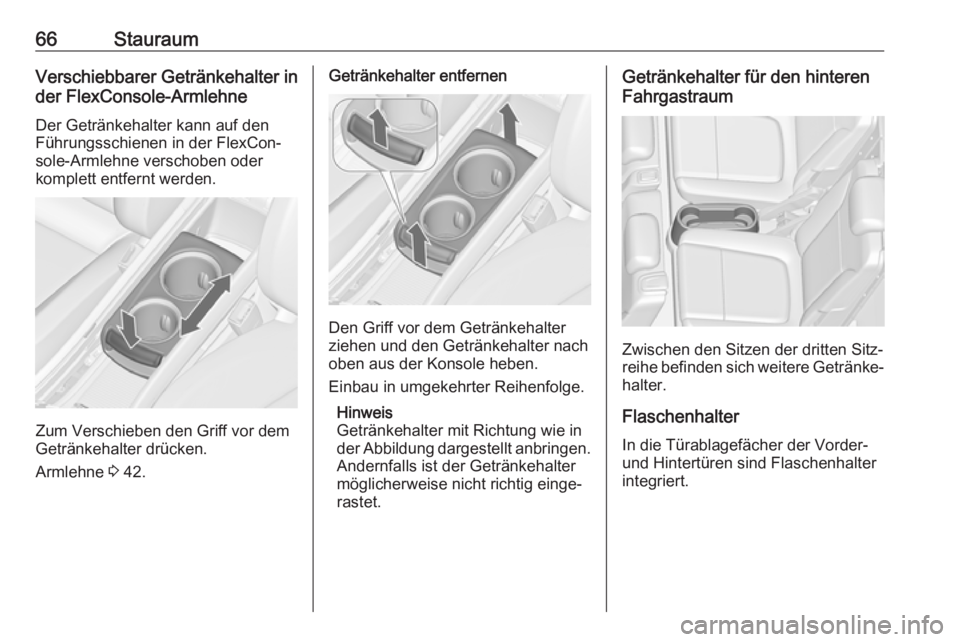

66StauraumVerschiebbarer Getränkehalter inder FlexConsole-Armlehne
Der Getränkehalter kann auf den
Führungsschienen in der FlexCon‐
sole-Armlehne verschoben oder
komplett entfernt werden.
Zum Verschieben den Griff vor dem
Getränkehalter drücken.
Armlehne 3 42.
Getränkehalter entfernen
Den Griff vor dem Getränkehalter
ziehen und den Getränkehalter nach
oben aus der Konsole heben.
Einbau in umgekehrter Reihenfolge.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter für den hinteren
Fahrgastraum
Zwischen den Sitzen der dritten Sitz‐
reihe befinden sich weitere Getränke‐
halter.
Flaschenhalter
In die Türablagefächer der Vorder-
und Hintertüren sind Flaschenhalter
integriert.

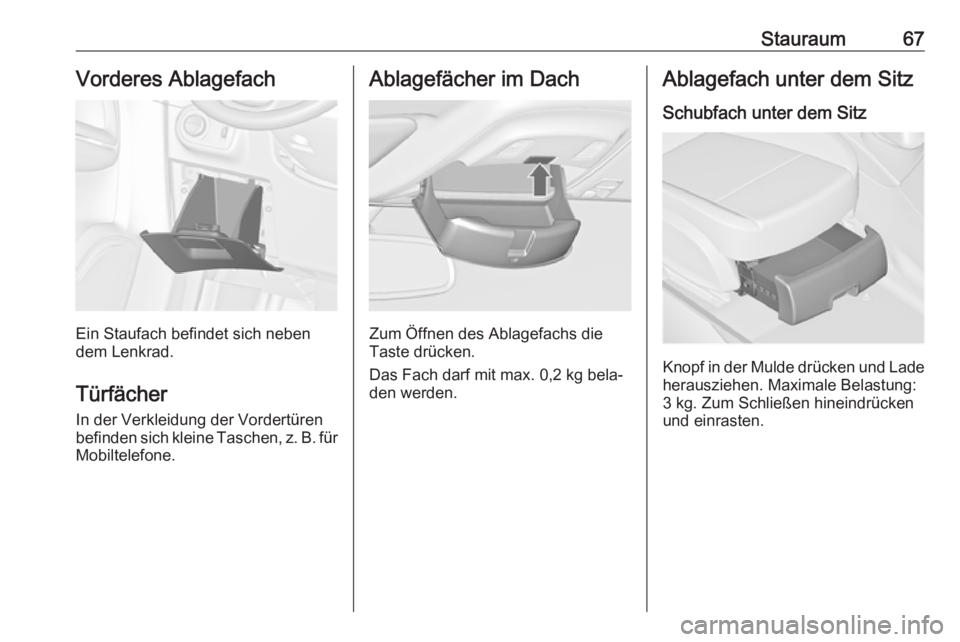

Stauraum67Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
Türfächer In der Verkleidung der Vordertüren
befinden sich kleine Taschen, z. B. für
Mobiltelefone.
Ablagefächer im Dach
Zum Öffnen des Ablagefachs die
Taste drücken.
Das Fach darf mit max. 0,2 kg bela‐
den werden.
Ablagefach unter dem Sitz
Schubfach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.

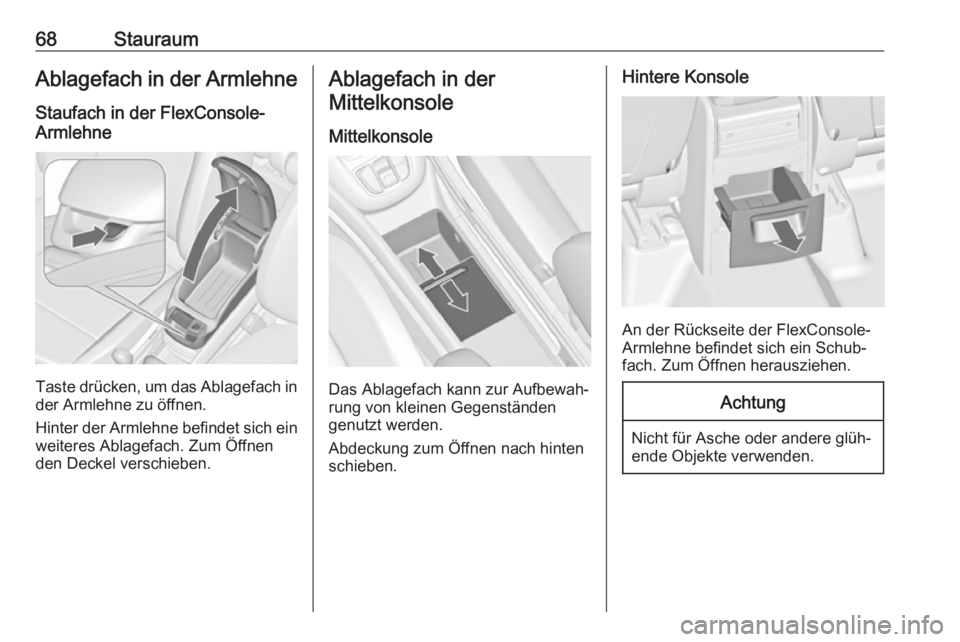

68StauraumAblagefach in der ArmlehneStaufach in der FlexConsole-
Armlehne
Taste drücken, um das Ablagefach in
der Armlehne zu öffnen.
Hinter der Armlehne befindet sich ein weiteres Ablagefach. Zum Öffnen
den Deckel verschieben.
Ablagefach in der
Mittelkonsole
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen
genutzt werden.
Abdeckung zum Öffnen nach hinten
schieben.
Hintere Konsole
An der Rückseite der FlexConsole-
Armlehne befindet sich ein Schub‐
fach. Zum Öffnen herausziehen.
Achtung
Nicht für Asche oder andere glüh‐
ende Objekte verwenden.
