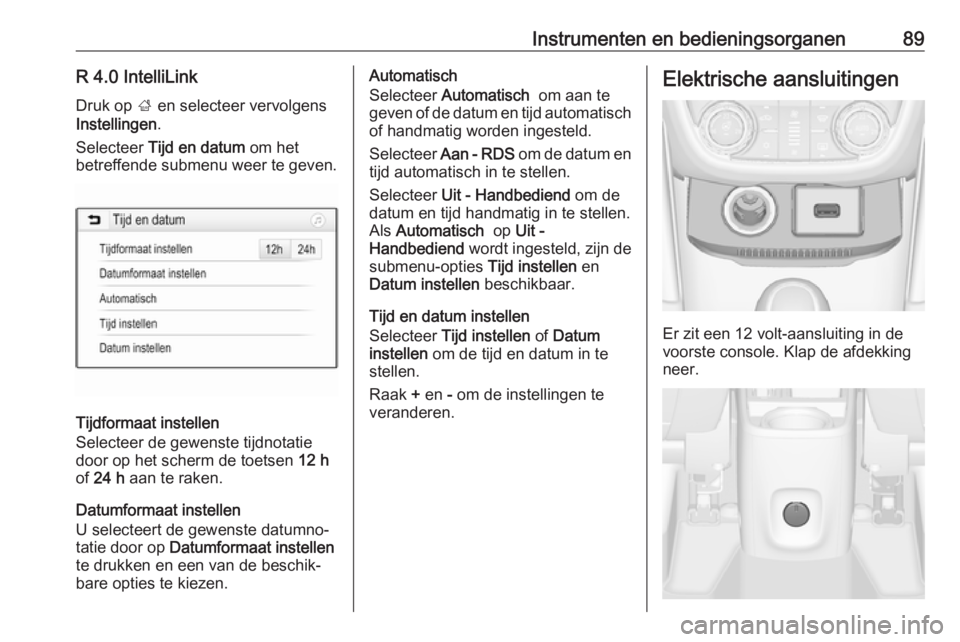

Instrumenten en bedieningsorganen89R 4.0 IntelliLinkDruk op ; en selecteer vervolgens
Instellingen .
Selecteer Tijd en datum om het
betreffende submenu weer te geven.
Tijdformaat instellen
Selecteer de gewenste tijdnotatie door op het scherm de toetsen 12 h
of 24 h aan te raken.
Datumformaat instellen
U selecteert de gewenste datumno‐
tatie door op Datumformaat instellen
te drukken en een van de beschik‐
bare opties te kiezen.
Automatisch
Selecteer Automatisch om aan te
geven of de datum en tijd automatisch
of handmatig worden ingesteld.
Selecteer Aan - RDS om de datum en
tijd automatisch in te stellen.
Selecteer Uit - Handbediend om de
datum en tijd handmatig in te stellen. Als Automatisch op Uit -
Handbediend wordt ingesteld, zijn de
submenu-opties Tijd instellen en
Datum instellen beschikbaar.
Tijd en datum instellen
Selecteer Tijd instellen of Datum
instellen om de tijd en datum in te
stellen.
Raak + en - om de instellingen te
veranderen.Elektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console. Klap de afdekking
neer.

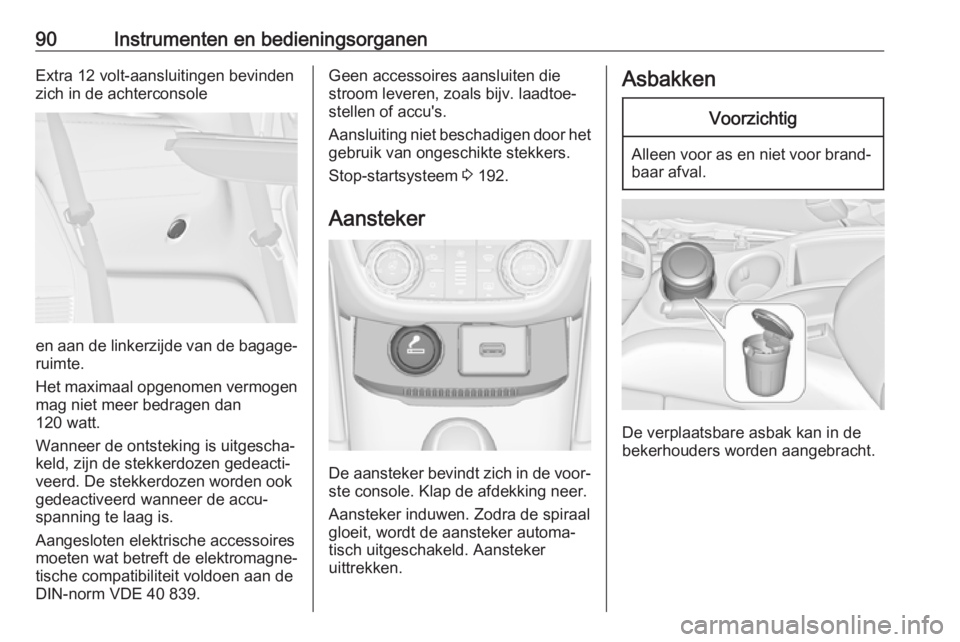

90Instrumenten en bedieningsorganenExtra 12 volt-aansluitingen bevindenzich in de achterconsole
en aan de linkerzijde van de bagage‐ ruimte.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐ spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het gebruik van ongeschikte stekkers.
Stop-startsysteem 3 192.
Aansteker
De aansteker bevindt zich in de voor‐ ste console. Klap de afdekking neer.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker
uittrekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de
bekerhouders worden aangebracht.

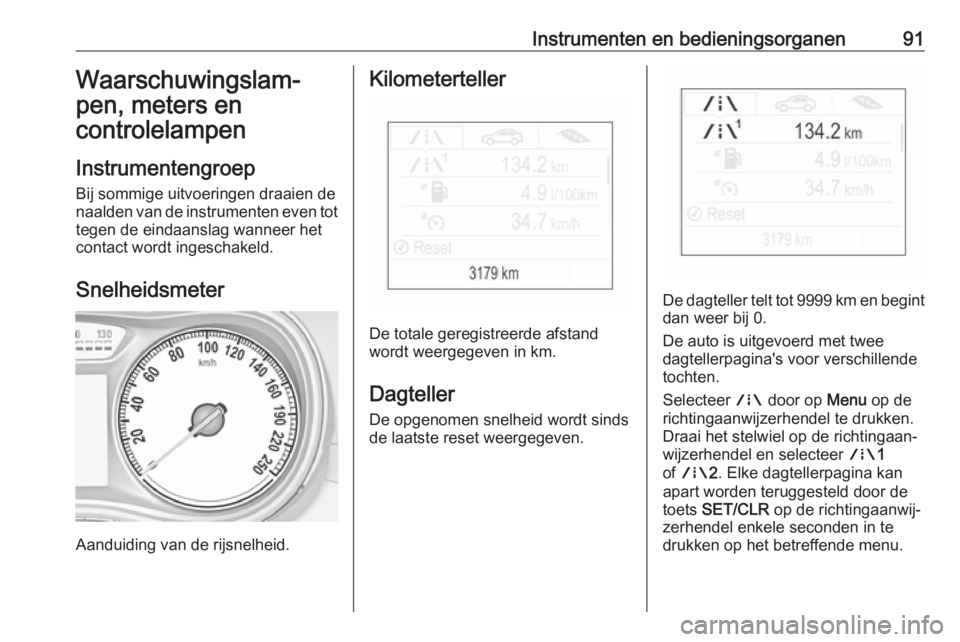

Instrumenten en bedieningsorganen91Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep Bij sommige uitvoeringen draaien denaalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
De totale geregistreerde afstand
wordt weergegeven in km.
Dagteller
De opgenomen snelheid wordt sinds
de laatste reset weergegeven.
De dagteller telt tot 9999 km en begint
dan weer bij 0.
De auto is uitgevoerd met twee
dagtellerpagina's voor verschillende
tochten.
Selecteer ; door op Menu op de
richtingaanwijzerhendel te drukken. Draai het stelwiel op de richtingaan‐
wijzerhendel en selecteer ;1
of ; 2. Elke dagtellerpagina kan
apart worden teruggesteld door de
toets SET/CLR op de richtingaanwij‐
zerhendel enkele seconden in te
drukken op het betreffende menu.

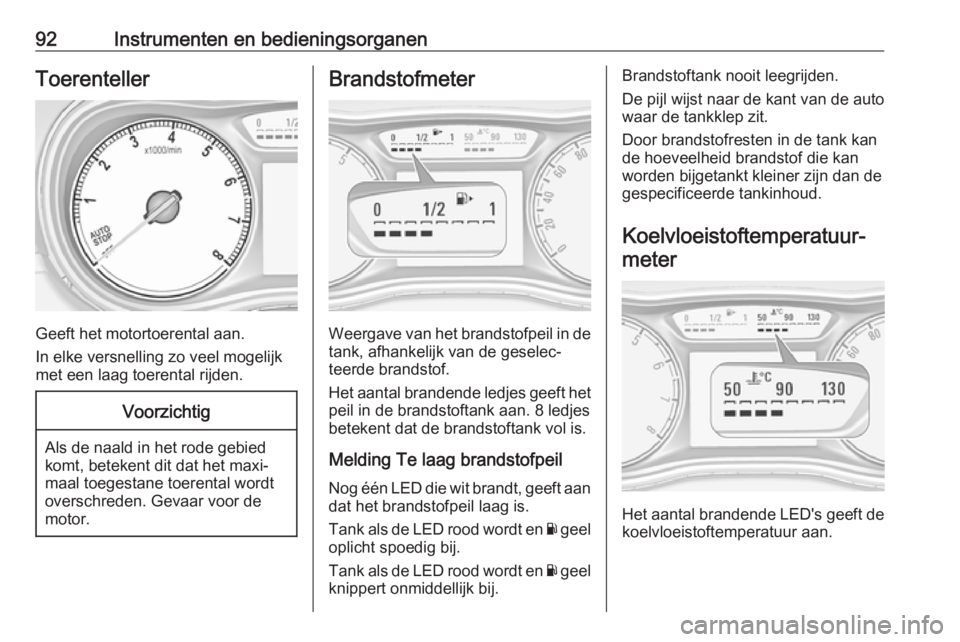

92Instrumenten en bedieningsorganenToerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Weergave van het brandstofpeil in de
tank, afhankelijk van de geselec‐
teerde brandstof.
Het aantal brandende ledjes geeft het
peil in de brandstoftank aan. 8 ledjes
betekent dat de brandstoftank vol is.
Melding Te laag brandstofpeil
Nog één LED die wit brandt, geeft aan dat het brandstofpeil laag is.
Tank als de LED rood wordt en Y geel
oplicht spoedig bij.
Tank als de LED rood wordt en Y geel
knippert onmiddellijk bij.
Brandstoftank nooit leegrijden.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
Koelvloeistoftemperatuur‐meter
Het aantal brandende LED's geeft de koelvloeistoftemperatuur aan.

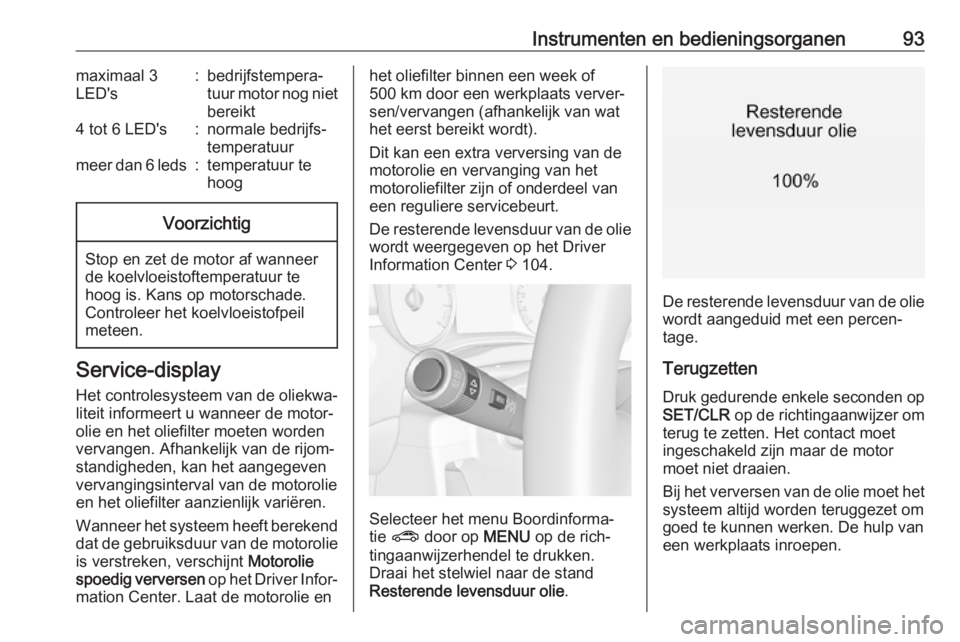

Instrumenten en bedieningsorganen93maximaal 3
LED's:bedrijfstempera‐
tuur motor nog niet
bereikt4 tot 6 LED's:normale bedrijfs‐
temperatuurmeer dan 6 leds:temperatuur te
hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit informeert u wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Wanneer het systeem heeft berekend dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats verver‐
sen/vervangen (afhankelijk van wat
het eerst bereikt wordt).
Dit kan een extra verversing van de
motorolie en vervanging van het
motoroliefilter zijn of onderdeel van
een reguliere servicebeurt.
De resterende levensduur van de olie
wordt weergegeven op het Driver
Information Center 3 104.
Selecteer het menu Boordinforma‐
tie ? door op MENU op de rich‐
tingaanwijzerhendel te drukken.
Draai het stelwiel naar de stand
Resterende levensduur olie .
De resterende levensduur van de olie
wordt aangeduid met een percen‐
tage.
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. Het contact moet ingeschakeld zijn maar de motor
moet niet draaien.
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.

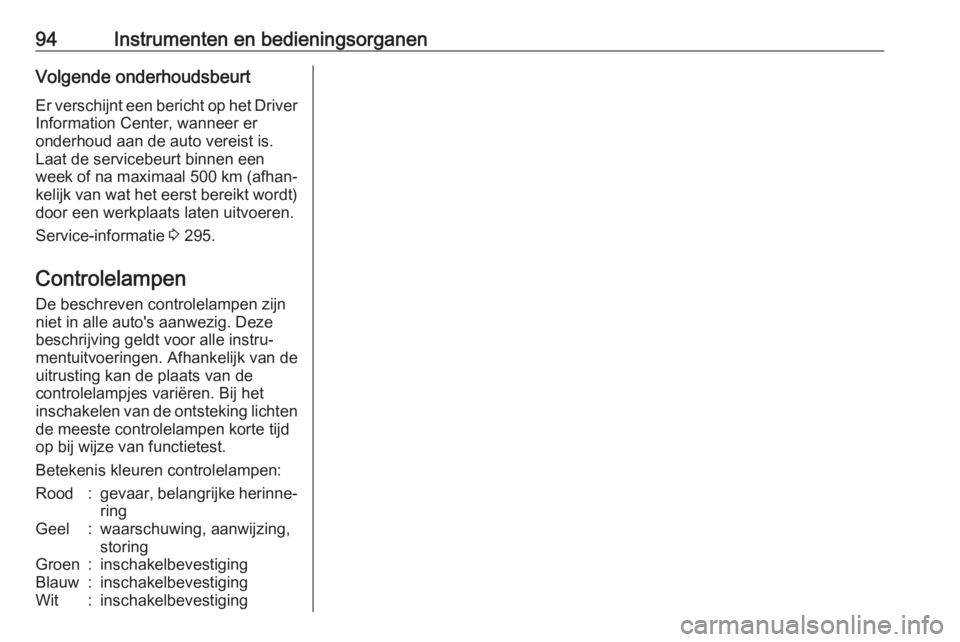

94Instrumenten en bedieningsorganenVolgende onderhoudsbeurtEr verschijnt een bericht op het Driver
Information Center, wanneer er
onderhoud aan de auto vereist is.
Laat de servicebeurt binnen een
week of na maximaal 500 km (afhan‐ kelijk van wat het eerst bereikt wordt)
door een werkplaats laten uitvoeren.
Service-informatie 3 295.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze beschrijving geldt voor alle instru‐mentuitvoeringen. Afhankelijk van de
uitrusting kan de plaats van de
controlelampjes variëren. Bij het
inschakelen van de ontsteking lichten
de meeste controlelampen korte tijd
op bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

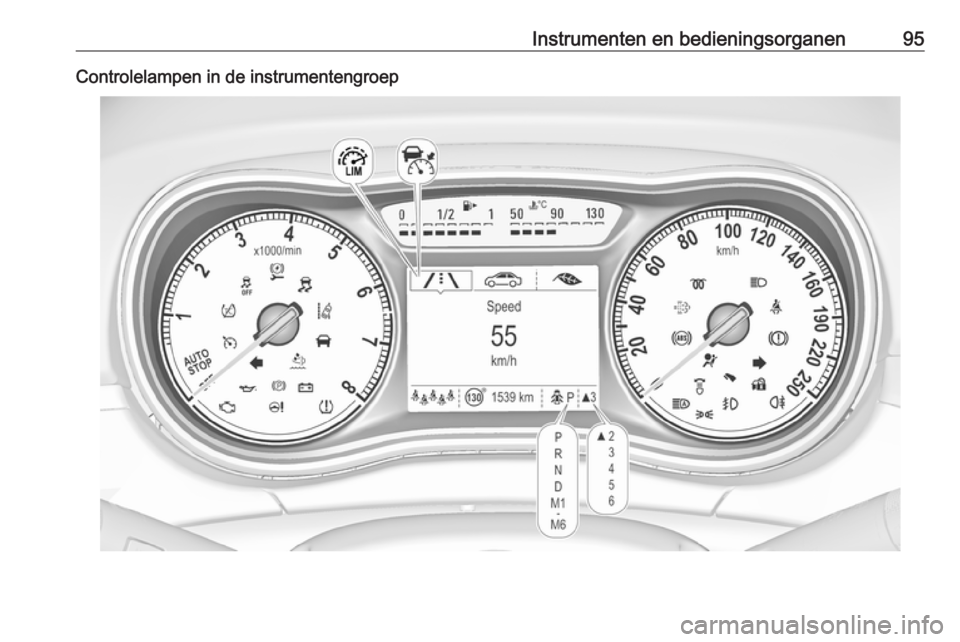

Instrumenten en bedieningsorganen95Controlelampen in de instrumentengroep

96Instrumenten en bedieningsorganenOverzichtORichtingaanwijzer 3 96XGordelverklikker 3 97vAirbags en gordelspanners
3 97VAirbag deactiveren 3 98pLaadsysteem 3 98ZStoringsindicatielamp 3 98RRem- en koppelingssysteem
3 98mElektrische handrem 3 99jStoring elektrische handrem
3 99-Pedaal intrappen 3 99uAntiblokkeersysteem (ABS)
3 99RSchakelen 3 100EAfstand tot voorligger 3 100cStuurbekrachtiging 3 100)Lane Departure Warning 3 100nElektronische stabiliteitsregeling
UIT 3 100bElektronische stabiliteitsregeling
en Traction Control-systeem
3 100kTraction Control-systeem uit
3 100!Voorverwarmen 3 101%Uitlaatfilter 3 101YAdBlue 3 101wBandenspanningscontrolesys‐
teem 3 101IMotoroliedruk 3 101YTe laag brandstofpeil 3 102dStartbeveiliging 3 1028Buitenverlichting 3 102CGroot licht 3 102fGrootlichtassistentie 3 102fLED-koplampen 3 121>Mistlamp 3 102rMistachterlicht 3 102mCruise control 3 103 /Adaptieve
cruise control 3 103CAdaptieve cruise control 3 103AVoorligger gedetecteerd 3 103LSnelheidsbegrenzer 3 103LVerkeersbordherkenning 3 103hPortier open 3 103
Richtingaanwijzers
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert Een richtingaanwijzer of de alarm‐knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 257, zeke‐
ringen 3 264.
Richtingaanwijzers 3 122.

Instrumenten en bedieningsorganen97Gordelverklikker
Gordelverklikker op de
voorstoelen
X voor de stoel van de bestuurder of
de voorpassagier gaat branden of
knippert rood op de instrumenten‐
groep.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 46.Gordelstatus op de achterbank
X brandt of knippert wit of grijs op het
Driver Information Center, na het star‐ ten van de motor.
Brandt wit
De veiligheidsgordel is losgemaakt.
Brandt grijs
De veiligheidsgordel is vastgemaakt.
Knippert wit of grijs
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 46.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt de controlelamp ca. vier
seconden. Brandt deze niet, dooft
deze niet na vier seconden of licht
deze tijdens het rijden op, dan is er
een storing in het airbagsysteem. De
hulp van een werkplaats inroepen. De
airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 44, 3 49.

98Instrumenten en bedieningsorganenAirbag-deactivering
AANV brandt geel.
Brandt ong. 60 seconden na het
inschakelen van het contact. Airbag
voorpassagier is geactiveerd.
UIT * brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 54.
9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de
koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 254.
