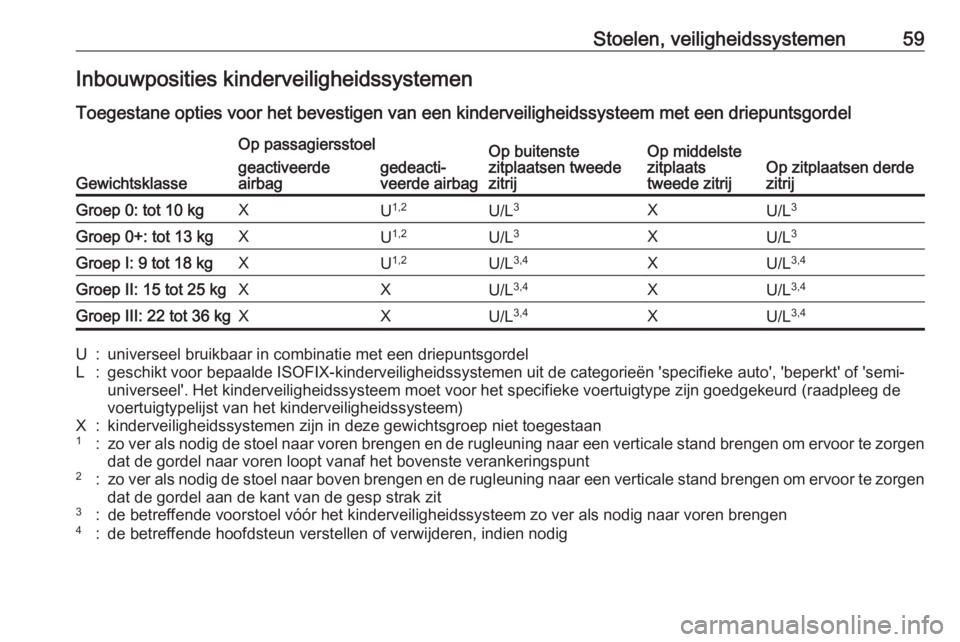

Stoelen, veiligheidssystemen59Inbouwposities kinderveiligheidssystemen
Toegestane opties voor het bevestigen van een kinderveiligheidssysteem met een driepuntsgordel
Gewichtsklasse
Op passagiersstoelOp buitenste
zitplaatsen tweede
zitrijOp middelste
zitplaats
tweede zitrijOp zitplaatsen derde
zitrij
geactiveerde
airbaggedeacti‐
veerde airbagGroep 0: tot 10 kgXU 1,2U/L 3XU/L3Groep 0+: tot 13 kgXU1,2U/L 3XU/L3Groep I: 9 tot 18 kgXU1,2U/L 3,4XU/L3,4Groep II: 15 tot 25 kgXXU/L3,4XU/L3,4Groep III: 22 tot 36 kgXXU/L3,4XU/L3,4U:universeel bruikbaar in combinatie met een driepuntsgordelL:geschikt voor bepaalde ISOFIX-kinderveiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-
universeel'. Het kinderveiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de
voertuigtypelijst van het kinderveiligheidssysteem)X:kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan1:zo ver als nodig de stoel naar voren brengen en de rugleuning naar een verticale stand brengen om ervoor te zorgen
dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoel naar boven brengen en de rugleuning naar een verticale stand brengen om ervoor te zorgen
dat de gordel aan de kant van de gesp strak zit3:de betreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de betreffende hoofdsteun verstellen of verwijderen, indien nodig

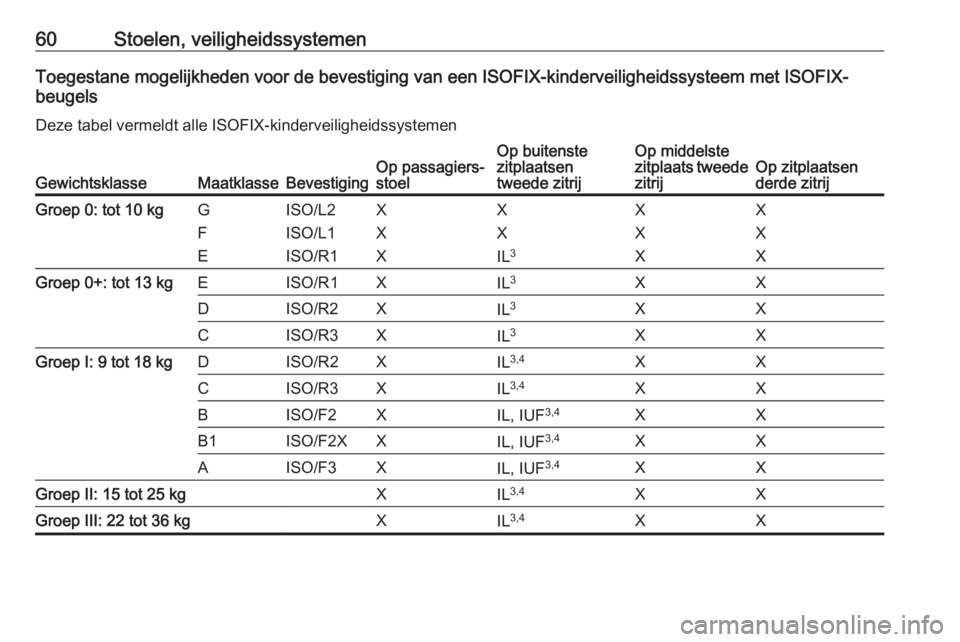

60Stoelen, veiligheidssystemenToegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteem met ISOFIX-
beugels
Deze tabel vermeldt alle ISOFIX-kinderveiligheidssystemen
GewichtsklasseMaatklasseBevestigingOp passagiers‐
stoelOp buitenste
zitplaatsen
tweede zitrijOp middelste
zitplaats tweede zitrijOp zitplaatsen
derde zitrijGroep 0: tot 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGroep 0+: tot 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXGroep I: 9 tot 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGroep II: 15 tot 25 kgXIL3,4XXGroep III: 22 tot 36 kgXIL3,4XX

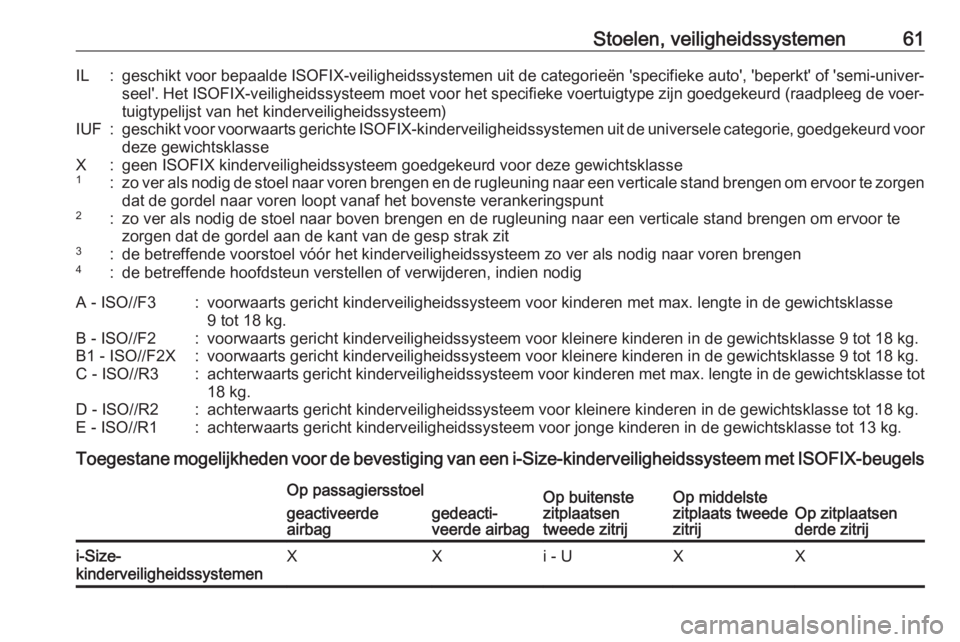

Stoelen, veiligheidssystemen61IL:geschikt voor bepaalde ISOFIX-veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐seel'. Het ISOFIX-veiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de voer‐
tuigtypelijst van het kinderveiligheidssysteem)IUF:geschikt voor voorwaarts gerichte ISOFIX-kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor
deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse1:zo ver als nodig de stoel naar voren brengen en de rugleuning naar een verticale stand brengen om ervoor te zorgen dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoel naar boven brengen en de rugleuning naar een verticale stand brengen om ervoor tezorgen dat de gordel aan de kant van de gesp strak zit3:de betreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de betreffende hoofdsteun verstellen of verwijderen, indien nodigA - ISO//F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse9 tot 18 kg.B - ISO//F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.B1 - ISO//F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.C - ISO//R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kg.D - ISO//R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kg.E - ISO//R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg.
Toegestane mogelijkheden voor de bevestiging van een i-Size-kinderveiligheidssysteem met ISOFIX-beugels
Op passagiersstoelOp buitenste
zitplaatsen
tweede zitrijOp middelste
zitplaats tweede
zitrijOp zitplaatsen
derde zitrij
geactiveerde
airbaggedeacti‐
veerde airbagi-Size-
kinderveiligheidssystemenXXi - UXX

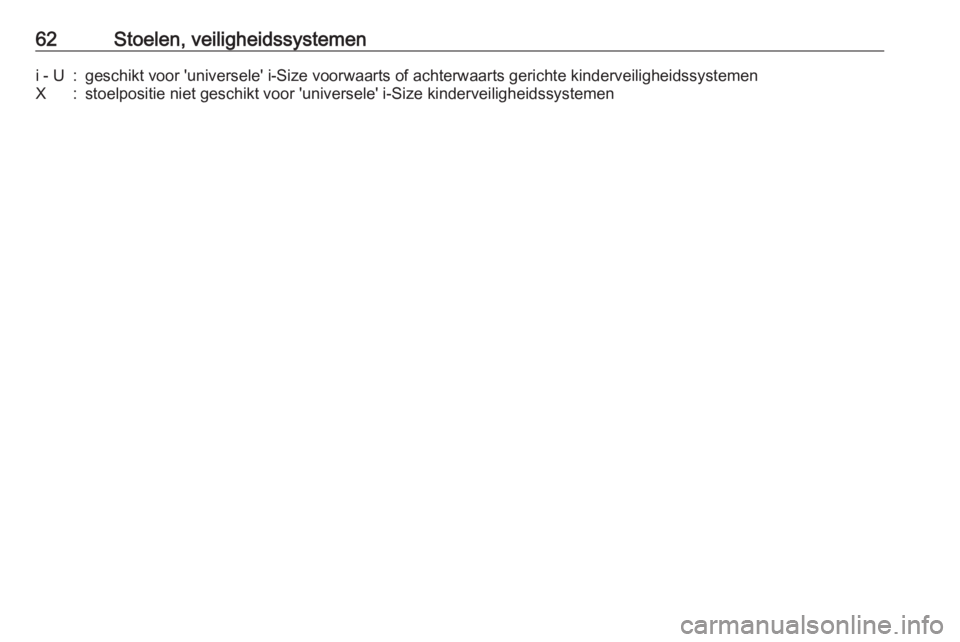

62Stoelen, veiligheidssystemeni - U:geschikt voor 'universele' i-Size voorwaarts of achterwaarts gerichte kinderveiligheidssystemenX:stoelpositie niet geschikt voor 'universele' i-Size kinderveiligheidssystemen

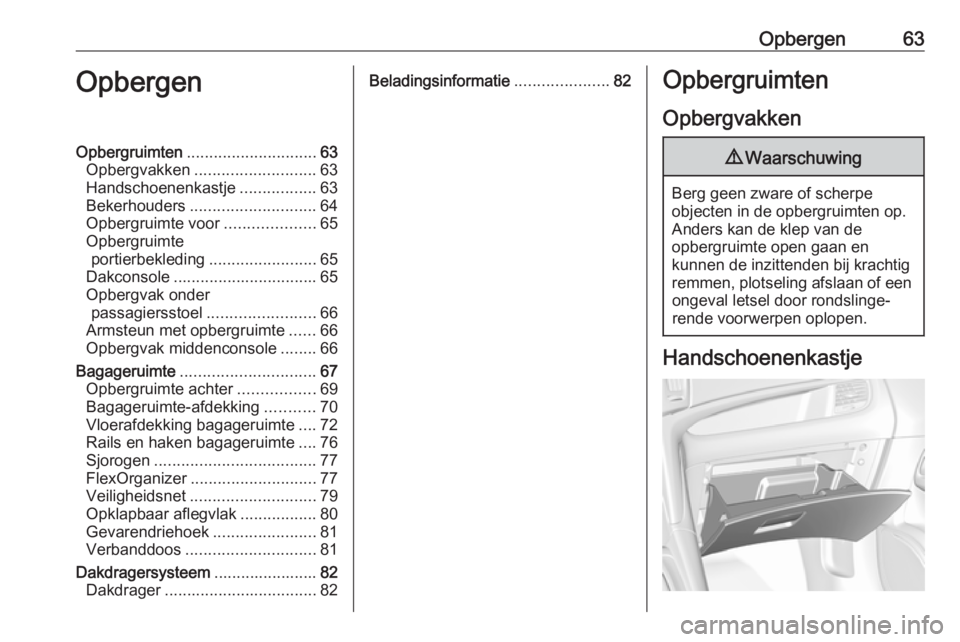

Opbergen63OpbergenOpbergruimten............................. 63
Opbergvakken ........................... 63
Handschoenenkastje .................63
Bekerhouders ............................ 64
Opbergruimte voor ....................65
Opbergruimte portierbekleding ........................65
Dakconsole ................................ 65
Opbergvak onder passagiersstoel ........................66
Armsteun met opbergruimte ......66
Opbergvak middenconsole ........66
Bagageruimte .............................. 67
Opbergruimte achter .................69
Bagageruimte-afdekking ...........70
Vloerafdekking bagageruimte ....72
Rails en haken bagageruimte ....76
Sjorogen .................................... 77
FlexOrganizer ............................ 77
Veiligheidsnet ............................ 79
Opklapbaar aflegvlak .................80
Gevarendriehoek .......................81
Verbanddoos ............................. 81
Dakdragersysteem .......................82
Dakdrager .................................. 82Beladingsinformatie.....................82Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een ongeval letsel door rondslinge‐
rende voorwerpen oplopen.
Handschoenenkastje

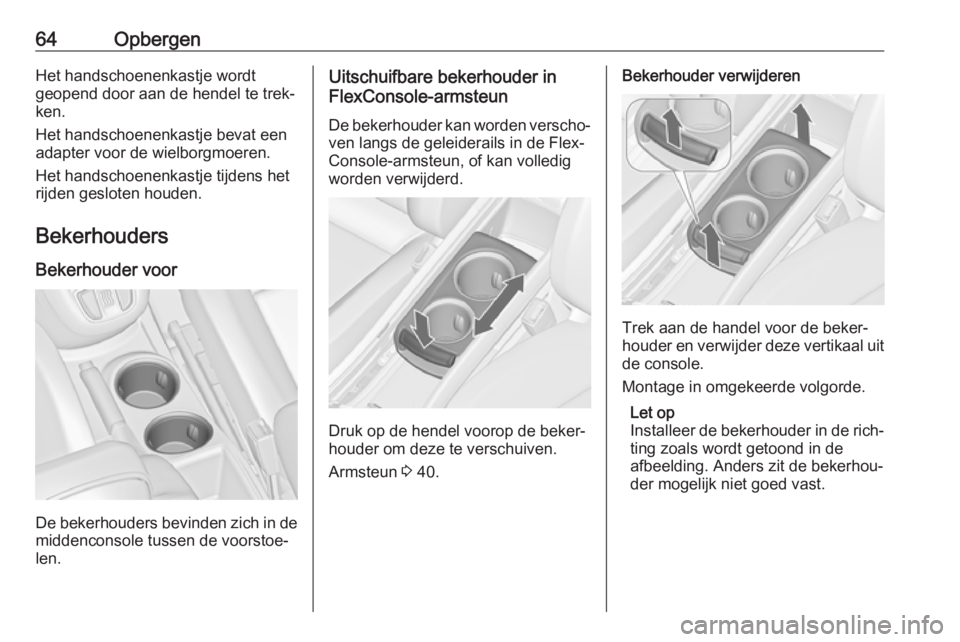

64OpbergenHet handschoenenkastje wordt
geopend door aan de hendel te trek‐
ken.
Het handschoenenkastje bevat een
adapter voor de wielborgmoeren.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
Bekerhouder voor
De bekerhouders bevinden zich in de middenconsole tussen de voorstoe‐
len.
Uitschuifbare bekerhouder in
FlexConsole-armsteun
De bekerhouder kan worden verscho‐ ven langs de geleiderails in de Flex‐Console-armsteun, of kan volledig
worden verwijderd.
Druk op de hendel voorop de beker‐
houder om deze te verschuiven.
Armsteun 3 40.
Bekerhouder verwijderen
Trek aan de handel voor de beker‐
houder en verwijder deze vertikaal uit de console.
Montage in omgekeerde volgorde.
Let op
Installeer de bekerhouder in de rich‐
ting zoals wordt getoond in de
afbeelding. Anders zit de bekerhou‐
der mogelijk niet goed vast.

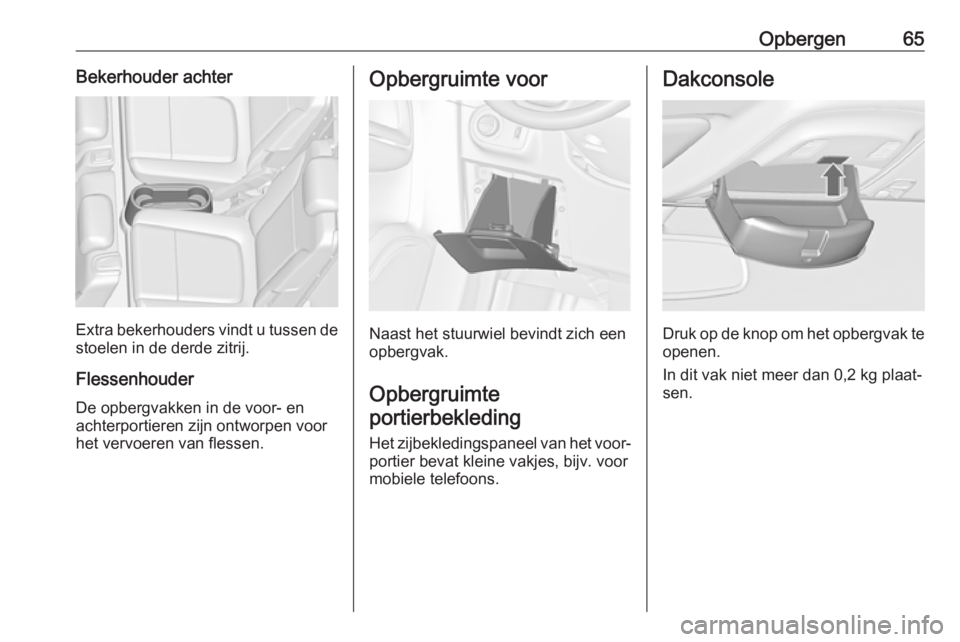

Opbergen65Bekerhouder achter
Extra bekerhouders vindt u tussen destoelen in de derde zitrij.
Flessenhouder De opbergvakken in de voor- en
achterportieren zijn ontworpen voor het vervoeren van flessen.
Opbergruimte voor
Naast het stuurwiel bevindt zich een
opbergvak.
Opbergruimteportierbekleding
Het zijbekledingspaneel van het voor‐ portier bevat kleine vakjes, bijv. voor
mobiele telefoons.
Dakconsole
Druk op de knop om het opbergvak te openen.
In dit vak niet meer dan 0,2 kg plaat‐
sen.

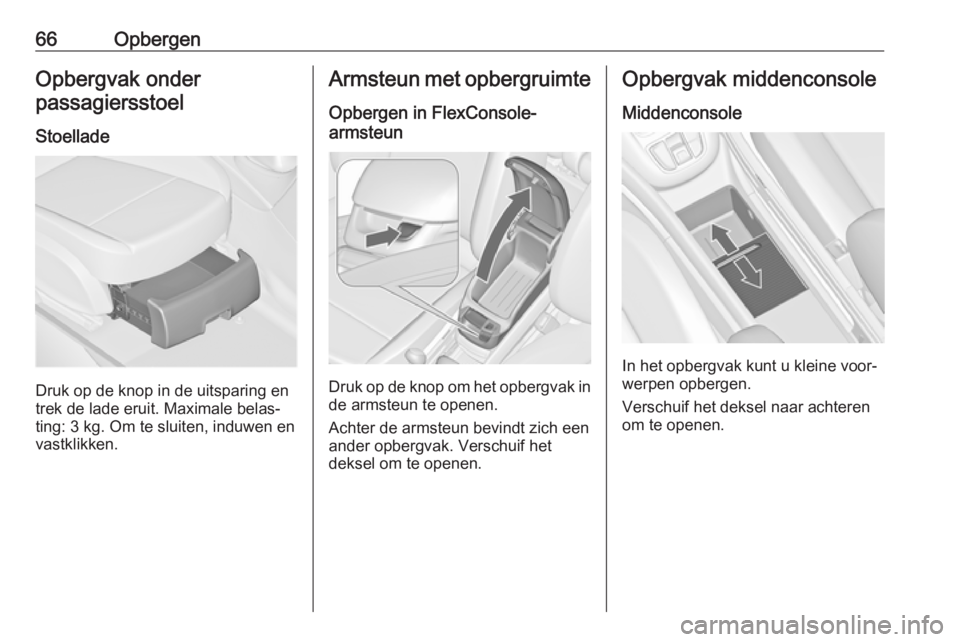

66OpbergenOpbergvak onder
passagiersstoel
Stoellade
Druk op de knop in de uitsparing en
trek de lade eruit. Maximale belas‐
ting: 3 kg. Om te sluiten, induwen en
vastklikken.
Armsteun met opbergruimte
Opbergen in FlexConsole-
armsteun
Druk op de knop om het opbergvak in de armsteun te openen.
Achter de armsteun bevindt zich een ander opbergvak. Verschuif het
deksel om te openen.
Opbergvak middenconsole
Middenconsole
In het opbergvak kunt u kleine voor‐
werpen opbergen.
Verschuif het deksel naar achteren
om te openen.

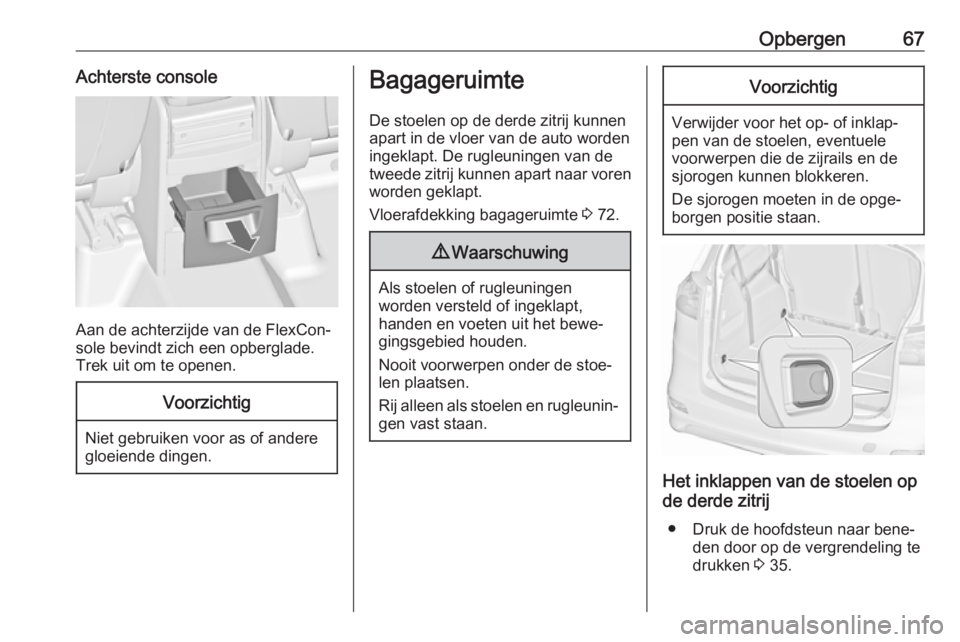

Opbergen67Achterste console
Aan de achterzijde van de FlexCon‐
sole bevindt zich een opberglade.
Trek uit om te openen.
Voorzichtig
Niet gebruiken voor as of andere
gloeiende dingen.
Bagageruimte
De stoelen op de derde zitrij kunnen
apart in de vloer van de auto worden
ingeklapt. De rugleuningen van de
tweede zitrij kunnen apart naar voren worden geklapt.
Vloerafdekking bagageruimte 3 72.9 Waarschuwing
Als stoelen of rugleuningen
worden versteld of ingeklapt,
handen en voeten uit het bewe‐
gingsgebied houden.
Nooit voorwerpen onder de stoe‐
len plaatsen.
Rij alleen als stoelen en rugleunin‐
gen vast staan.
Voorzichtig
Verwijder voor het op- of inklap‐
pen van de stoelen, eventuele
voorwerpen die de zijrails en de
sjorogen kunnen blokkeren.
De sjorogen moeten in de opge‐
borgen positie staan.
Het inklappen van de stoelen op
de derde zitrij
● Druk de hoofdsteun naar bene‐ den door op de vergrendeling te
drukken 3 35.

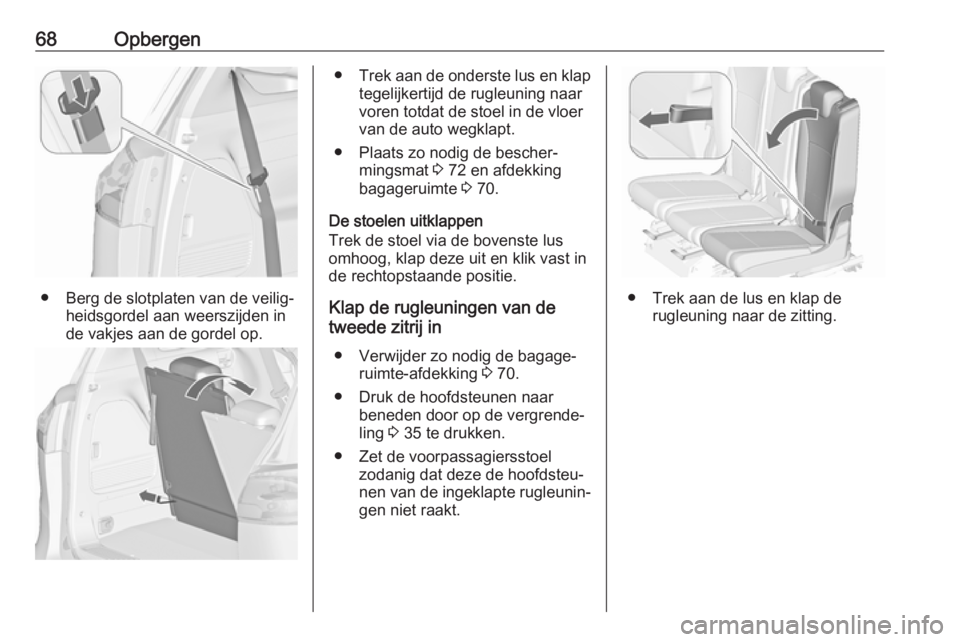

68Opbergen
● Berg de slotplaten van de veilig‐heidsgordel aan weerszijden in
de vakjes aan de gordel op.
● Trek aan de onderste lus en klap
tegelijkertijd de rugleuning naar
voren totdat de stoel in de vloer
van de auto wegklapt.
● Plaats zo nodig de bescher‐ mingsmat 3 72 en afdekking
bagageruimte 3 70.
De stoelen uitklappen
Trek de stoel via de bovenste lus
omhoog, klap deze uit en klik vast in
de rechtopstaande positie.
Klap de rugleuningen van de
tweede zitrij in
● Verwijder zo nodig de bagage‐ ruimte-afdekking 3 70.
● Druk de hoofdsteunen naar beneden door op de vergrende‐
ling 3 35 te drukken.
● Zet de voorpassagiersstoel zodanig dat deze de hoofdsteu‐
nen van de ingeklapte rugleunin‐ gen niet raakt.
● Trek aan de lus en klap de rugleuning naar de zitting.
