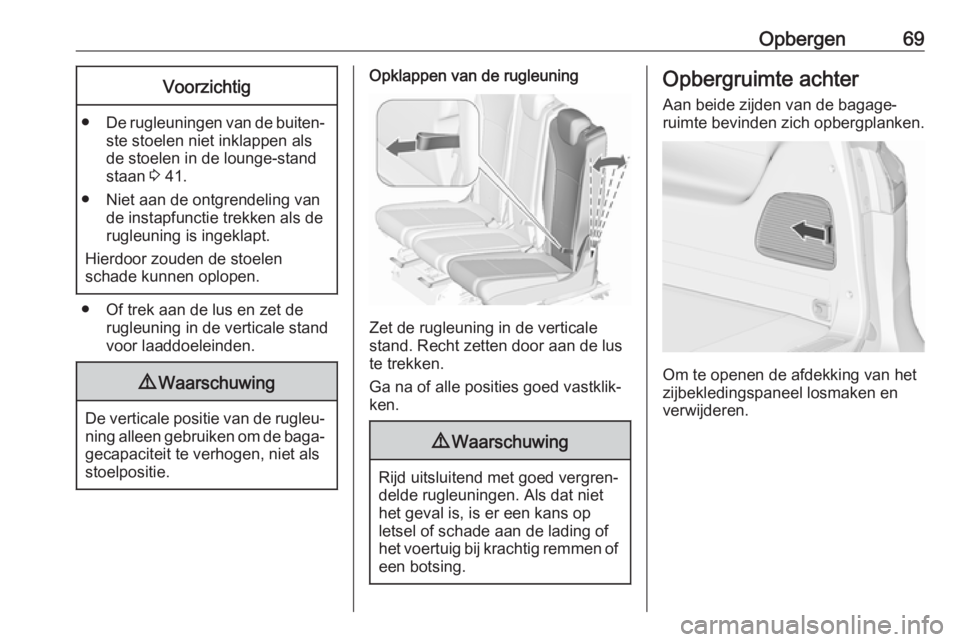

Opbergen69Voorzichtig
●De rugleuningen van de buiten‐
ste stoelen niet inklappen als
de stoelen in de lounge-stand
staan 3 41.
● Niet aan de ontgrendeling van de instapfunctie trekken als de
rugleuning is ingeklapt.
Hierdoor zouden de stoelen
schade kunnen oplopen.
● Of trek aan de lus en zet de rugleuning in de verticale stand
voor laaddoeleinden.
9 Waarschuwing
De verticale positie van de rugleu‐
ning alleen gebruiken om de baga‐ gecapaciteit te verhogen, niet als
stoelpositie.
Opklappen van de rugleuning
Zet de rugleuning in de verticale
stand. Recht zetten door aan de lus
te trekken.
Ga na of alle posities goed vastklik‐ ken.
9 Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op
letsel of schade aan de lading of
het voertuig bij krachtig remmen of een botsing.
Opbergruimte achter
Aan beide zijden van de bagage‐
ruimte bevinden zich opbergplanken.
Om te openen de afdekking van het
zijbekledingspaneel losmaken en verwijderen.

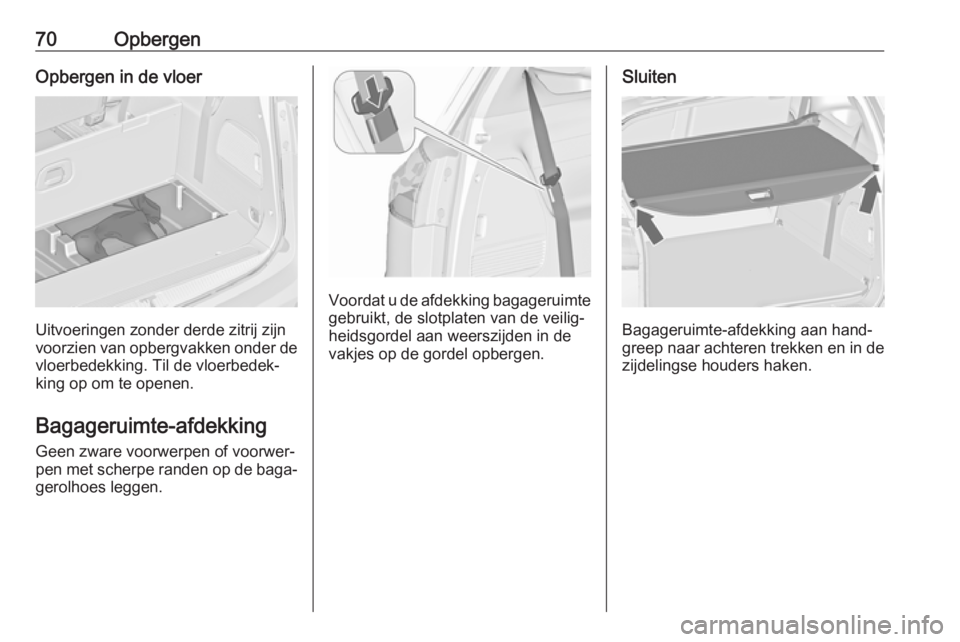

70OpbergenOpbergen in de vloer
Uitvoeringen zonder derde zitrij zijn
voorzien van opbergvakken onder de vloerbedekking. Til de vloerbedek‐
king op om te openen.
Bagageruimte-afdekking Geen zware voorwerpen of voorwer‐pen met scherpe randen op de baga‐
gerolhoes leggen.
Voordat u de afdekking bagageruimte
gebruikt, de slotplaten van de veilig‐
heidsgordel aan weerszijden in de
vakjes op de gordel opbergen.
Sluiten
Bagageruimte-afdekking aan hand‐
greep naar achteren trekken en in de zijdelingse houders haken.

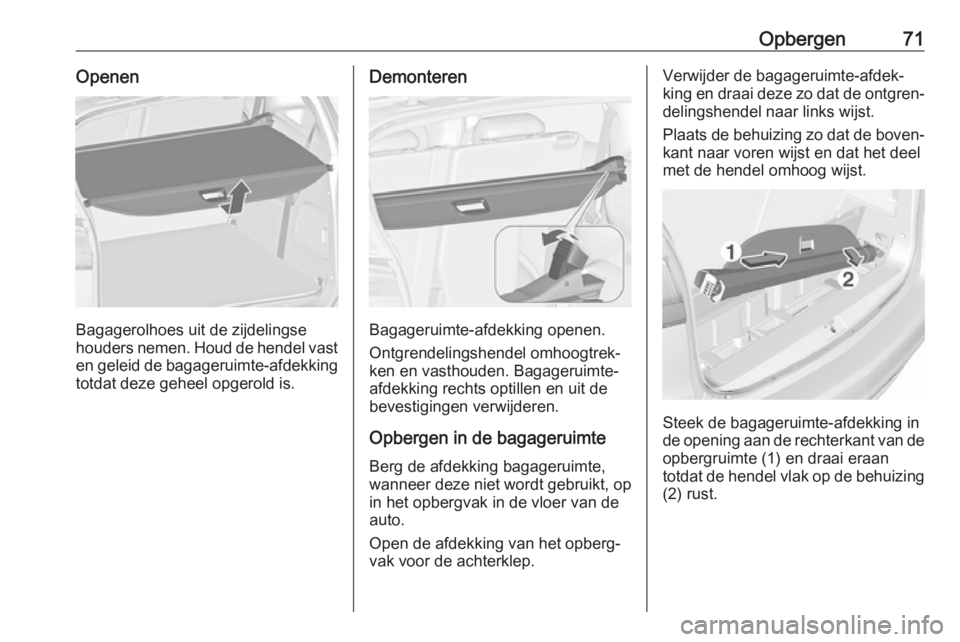

Opbergen71Openen
Bagagerolhoes uit de zijdelingse
houders nemen. Houd de hendel vast
en geleid de bagageruimte-afdekking
totdat deze geheel opgerold is.
Demonteren
Bagageruimte-afdekking openen.
Ontgrendelingshendel omhoogtrek‐
ken en vasthouden. Bagageruimte-
afdekking rechts optillen en uit de
bevestigingen verwijderen.
Opbergen in de bagageruimteBerg de afdekking bagageruimte,
wanneer deze niet wordt gebruikt, op
in het opbergvak in de vloer van de
auto.
Open de afdekking van het opberg‐
vak voor de achterklep.
Verwijder de bagageruimte-afdek‐
king en draai deze zo dat de ontgren‐ delingshendel naar links wijst.
Plaats de behuizing zo dat de boven‐
kant naar voren wijst en dat het deel
met de hendel omhoog wijst.
Steek de bagageruimte-afdekking in
de opening aan de rechterkant van de
opbergruimte (1) en draai eraan
totdat de hendel vlak op de behuizing (2) rust.

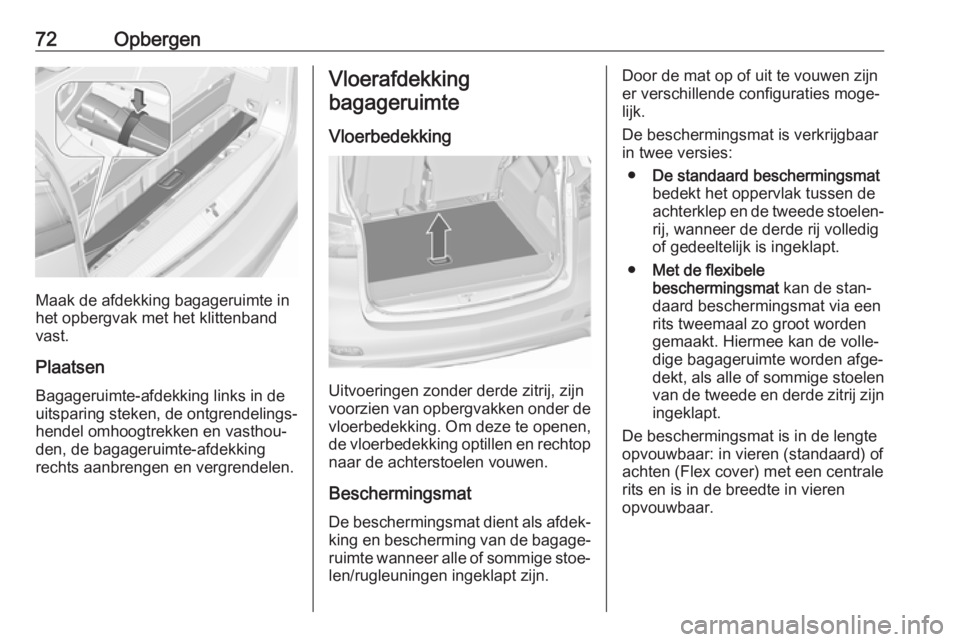

72Opbergen
Maak de afdekking bagageruimte in
het opbergvak met het klittenband vast.
Plaatsen Bagageruimte-afdekking links in de
uitsparing steken, de ontgrendelings‐
hendel omhoogtrekken en vasthou‐
den, de bagageruimte-afdekking
rechts aanbrengen en vergrendelen.
Vloerafdekking
bagageruimte
Vloerbedekking
Uitvoeringen zonder derde zitrij, zijn
voorzien van opbergvakken onder de vloerbedekking. Om deze te openen,
de vloerbedekking optillen en rechtop naar de achterstoelen vouwen.
Beschermingsmat De beschermingsmat dient als afdek‐king en bescherming van de bagage‐
ruimte wanneer alle of sommige stoe‐ len/rugleuningen ingeklapt zijn.
Door de mat op of uit te vouwen zijn
er verschillende configuraties moge‐
lijk.
De beschermingsmat is verkrijgbaar
in twee versies:
● De standaard beschermingsmat
bedekt het oppervlak tussen de
achterklep en de tweede stoelen‐ rij, wanneer de derde rij volledig
of gedeeltelijk is ingeklapt.
● Met de flexibele
beschermingsmat kan de stan‐
daard beschermingsmat via een
rits tweemaal zo groot worden
gemaakt. Hiermee kan de volle‐ dige bagageruimte worden afge‐
dekt, als alle of sommige stoelen
van de tweede en derde zitrij zijn ingeklapt.
De beschermingsmat is in de lengte
opvouwbaar: in vieren (standaard) of achten (Flex cover) met een centrale
rits en is in de breedte in vieren
opvouwbaar.

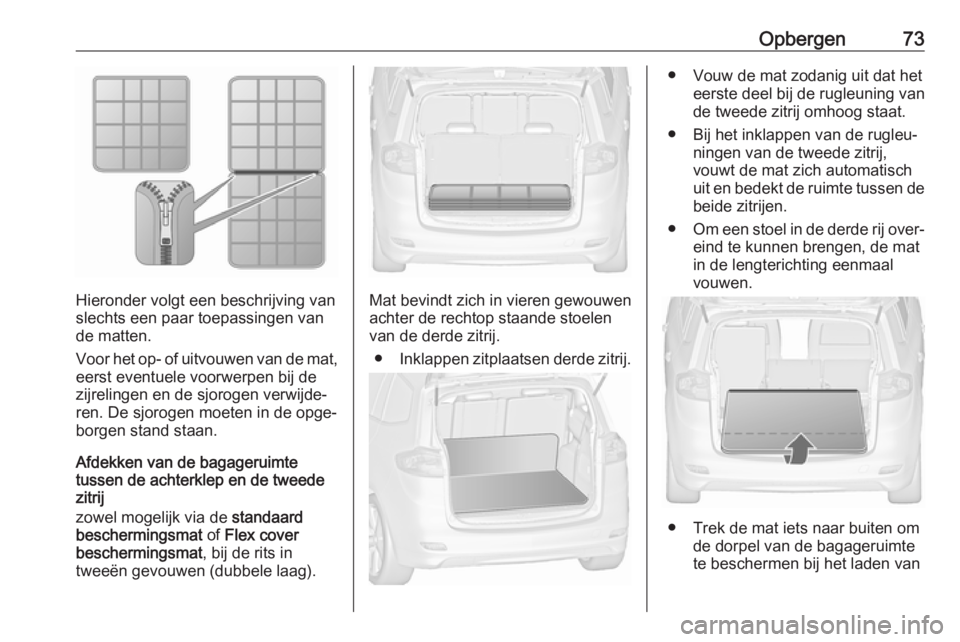

Opbergen73
Hieronder volgt een beschrijving van
slechts een paar toepassingen van
de matten.
Voor het op- of uitvouwen van de mat,
eerst eventuele voorwerpen bij de
zijrelingen en de sjorogen verwijde‐ ren. De sjorogen moeten in de opge‐borgen stand staan.
Afdekken van de bagageruimte
tussen de achterklep en de tweede
zitrij
zowel mogelijk via de standaard
beschermingsmat of Flex cover
beschermingsmat , bij de rits in
tweeën gevouwen (dubbele laag).Mat bevindt zich in vieren gewouwen
achter de rechtop staande stoelen
van de derde zitrij.
● Inklappen zitplaatsen derde zitrij.
● Vouw de mat zodanig uit dat het
eerste deel bij de rugleuning van
de tweede zitrij omhoog staat.
● Bij het inklappen van de rugleu‐ ningen van de tweede zitrij,
vouwt de mat zich automatisch
uit en bedekt de ruimte tussen de beide zitrijen.
● Om een stoel in de derde rij over‐
eind te kunnen brengen, de mat
in de lengterichting eenmaal
vouwen.
● Trek de mat iets naar buiten om de dorpel van de bagageruimte
te beschermen bij het laden van

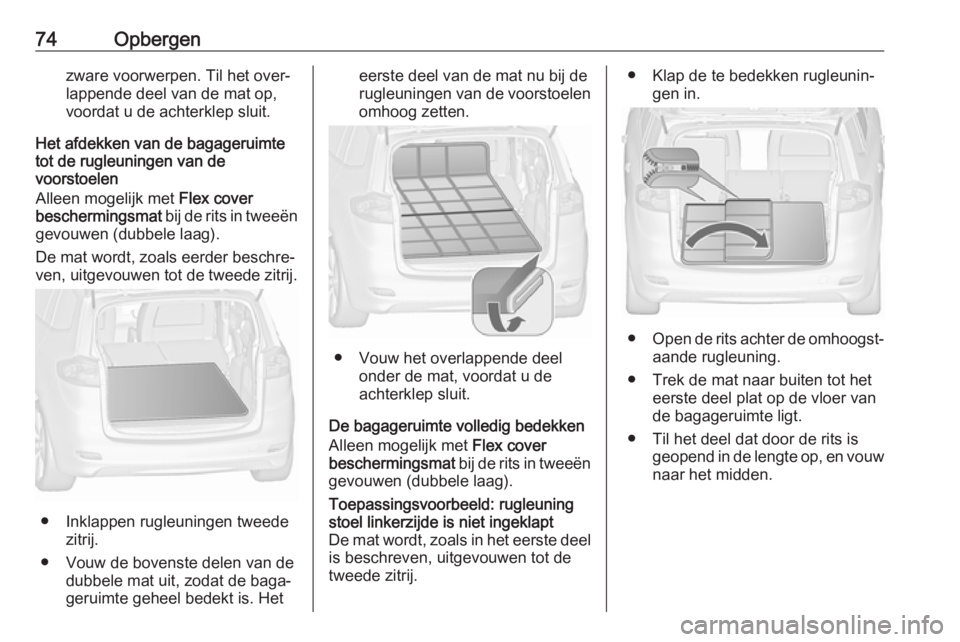

74Opbergenzware voorwerpen. Til het over‐
lappende deel van de mat op,
voordat u de achterklep sluit.
Het afdekken van de bagageruimte
tot de rugleuningen van de
voorstoelen
Alleen mogelijk met Flex cover
beschermingsmat bij de rits in tweeën
gevouwen (dubbele laag).
De mat wordt, zoals eerder beschre‐
ven, uitgevouwen tot de tweede zitrij.
● Inklappen rugleuningen tweede zitrij.
● Vouw de bovenste delen van de dubbele mat uit, zodat de baga‐
geruimte geheel bedekt is. Het
eerste deel van de mat nu bij de
rugleuningen van de voorstoelen
omhoog zetten.
● Vouw het overlappende deel onder de mat, voordat u de
achterklep sluit.
De bagageruimte volledig bedekken
Alleen mogelijk met Flex cover
beschermingsmat bij de rits in tweeën
gevouwen (dubbele laag).
Toepassingsvoorbeeld: rugleuning
stoel linkerzijde is niet ingeklapt
De mat wordt, zoals in het eerste deel
is beschreven, uitgevouwen tot de
tweede zitrij.● Klap de te bedekken rugleunin‐ gen in.
●Open de rits achter de omhoogst‐
aande rugleuning.
● Trek de mat naar buiten tot het eerste deel plat op de vloer van
de bagageruimte ligt.
● Til het deel dat door de rits is geopend in de lengte op, en vouw
naar het midden.

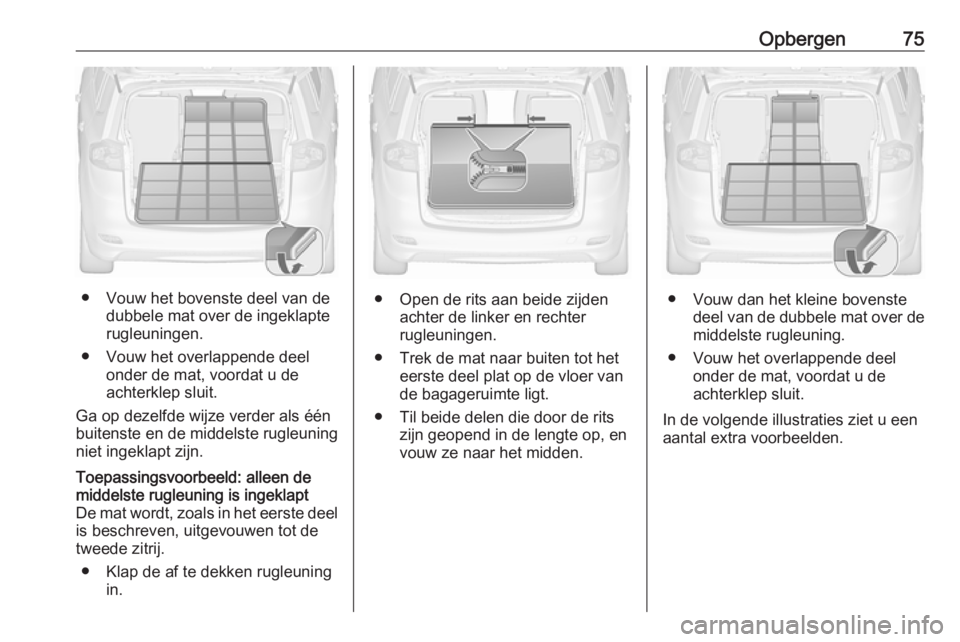

Opbergen75
● Vouw het bovenste deel van dedubbele mat over de ingeklapte
rugleuningen.
● Vouw het overlappende deel onder de mat, voordat u de
achterklep sluit.
Ga op dezelfde wijze verder als één
buitenste en de middelste rugleuning
niet ingeklapt zijn.
Toepassingsvoorbeeld: alleen de
middelste rugleuning is ingeklapt
De mat wordt, zoals in het eerste deel
is beschreven, uitgevouwen tot de
tweede zitrij.
● Klap de af te dekken rugleuning in.
● Open de rits aan beide zijden achter de linker en rechter
rugleuningen.
● Trek de mat naar buiten tot het eerste deel plat op de vloer van
de bagageruimte ligt.
● Til beide delen die door de rits zijn geopend in de lengte op, en
vouw ze naar het midden.● Vouw dan het kleine bovenste deel van de dubbele mat over demiddelste rugleuning.
● Vouw het overlappende deel onder de mat, voordat u de
achterklep sluit.
In de volgende illustraties ziet u een
aantal extra voorbeelden.

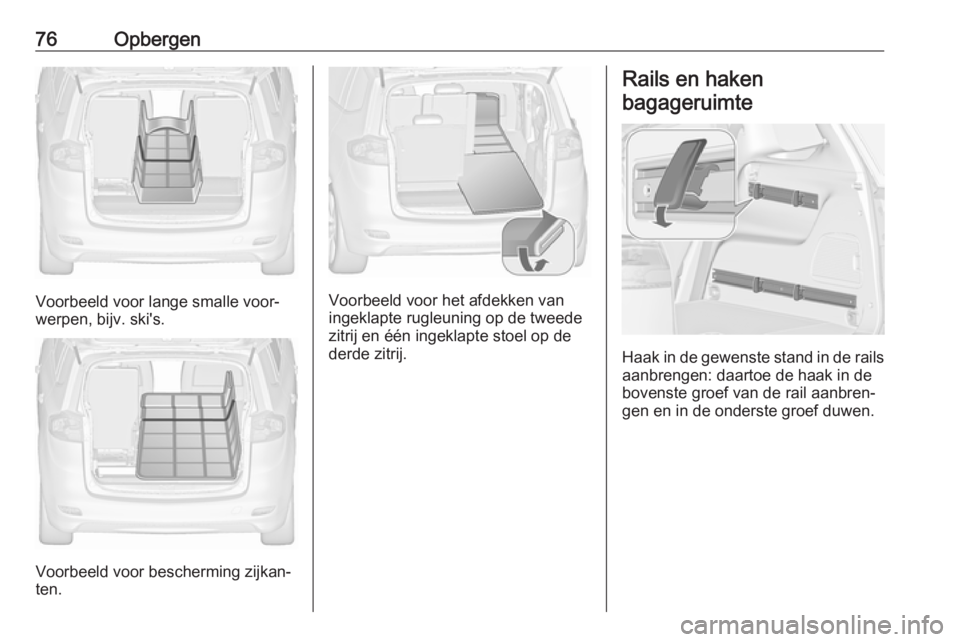

76Opbergen
Voorbeeld voor lange smalle voor‐
werpen, bijv. ski's.
Voorbeeld voor bescherming zijkan‐
ten.
Voorbeeld voor het afdekken van
ingeklapte rugleuning op de tweede
zitrij en één ingeklapte stoel op de
derde zitrij.
Rails en haken
bagageruimte
Haak in de gewenste stand in de rails
aanbrengen: daartoe de haak in de
bovenste groef van de rail aanbren‐ gen en in de onderste groef duwen.

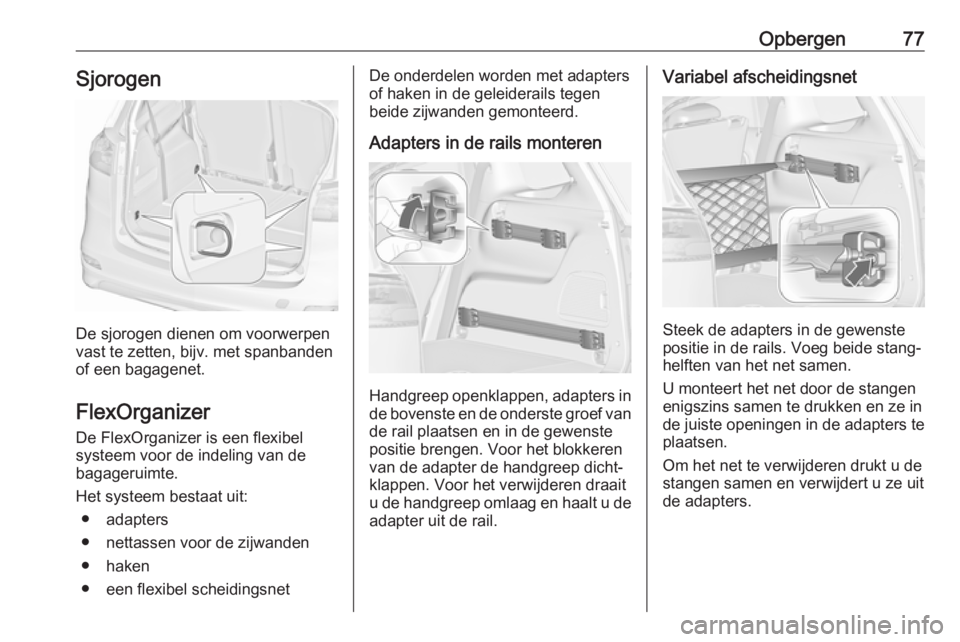

Opbergen77Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
FlexOrganizer De FlexOrganizer is een flexibel
systeem voor de indeling van de
bagageruimte.
Het systeem bestaat uit:
● adapters
● nettassen voor de zijwanden
● haken
● een flexibel scheidingsnet
De onderdelen worden met adapters of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste
positie in de rails. Voeg beide stang‐
helften van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.

78OpbergenNettas
Steek de adapters in de gewenste
positie in de rails. De nettas kan aan
de adapters worden bevestigd.
Haken in de rails monteren
Steek de haak in de gewenste positie eerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Scheidingsnet voor achterklep
Direct voor de achterklep plaatsen.
Druk voor montage de vier eindstuk‐
ken van de netstangen in door elk
eindstuk naar rechts te draaien.
Plaats het net door de stangen samen
te drukken en ze in de openingen in
het frame van de achterklep te plaat‐
sen. De lange stang moet bovenaan
worden aangebracht.
Netstangen verwijderen door deze
samen te drukken en uit te nemen.
