OPEL ZAFIRA C 2019 Manual de Instrucciones (in Spanish)

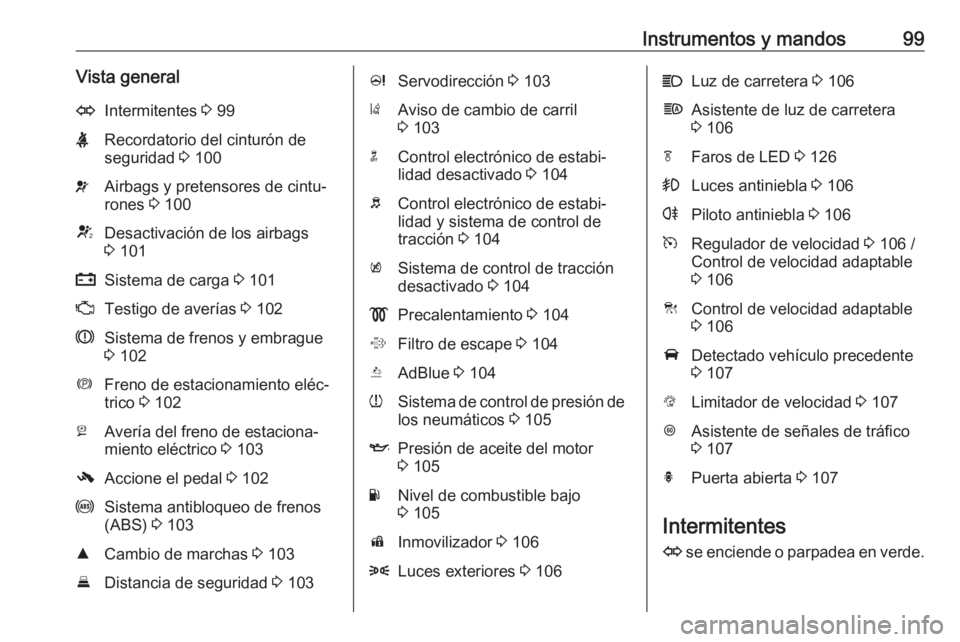

Instrumentos y mandos99Vista generalOIntermitentes 3 99XRecordatorio del cinturón de
seguridad 3 100vAirbags y pretensores de cintu‐
rones 3 100VDesactivación de los airbags
3 101pSistema de carga 3 101ZTestigo de averías 3 102RSistema de frenos y embrague
3 102mFreno de estacionamiento eléc‐
trico 3 102jAvería del freno de estaciona‐
miento eléctrico 3 103-Accione el pedal 3 102uSistema antibloqueo de frenos
(ABS) 3 103RCambio de marchas 3 103EDistancia de seguridad 3 103cServodirección 3 103)Aviso de cambio de carril
3 103nControl electrónico de estabi‐
lidad desactivado 3 104bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 104kSistema de control de tracción
desactivado 3 104!Precalentamiento 3 104%Filtro de escape 3 104YAdBlue 3 104wSistema de control de presión de
los neumáticos 3 105IPresión de aceite del motor
3 105YNivel de combustible bajo
3 105dInmovilizador 3 1068Luces exteriores 3 106CLuz de carretera 3 106fAsistente de luz de carretera
3 106fFaros de LED 3 126>Luces antiniebla 3 106rPiloto antiniebla 3 106mRegulador de velocidad 3 106 /
Control de velocidad adaptable
3 106CControl de velocidad adaptable
3 106ADetectado vehículo precedente
3 107LLimitador de velocidad 3 107LAsistente de señales de tráfico
3 107hPuerta abierta 3 107
Intermitentes
O se enciende o parpadea en verde.

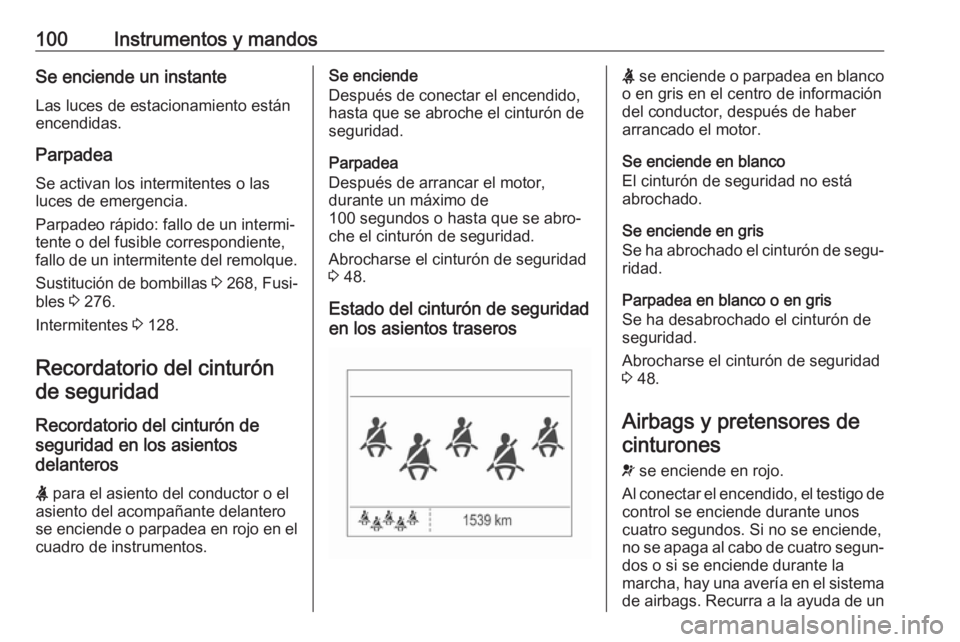

100Instrumentos y mandosSe enciende un instanteLas luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 268, Fusi‐
bles 3 276.
Intermitentes 3 128.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor o el
asiento del acompañante delantero
se enciende o parpadea en rojo en el
cuadro de instrumentos.Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Abrocharse el cinturón de seguridad
3 48.
Estado del cinturón de seguridad
en los asientos traserosX se enciende o parpadea en blanco
o en gris en el centro de información
del conductor, después de haber
arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está
abrochado.
Se enciende en gris
Se ha abrochado el cinturón de segu‐
ridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 48.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de cuatro segun‐
dos o si se enciende durante la
marcha, hay una avería en el sistema
de airbags. Recurra a la ayuda de un

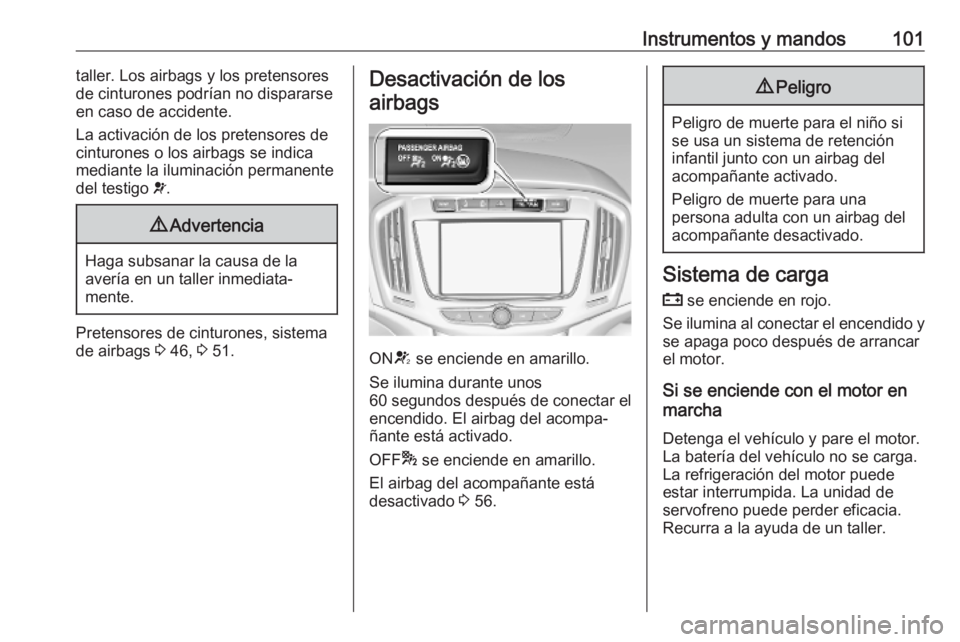

Instrumentos y mandos101taller. Los airbags y los pretensores
de cinturones podrían no dispararse en caso de accidente.
La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 46, 3 51.
Desactivación de los
airbags
ON V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
OFF * se enciende en amarillo.
El airbag del acompañante está
desactivado 3 56.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.

102Instrumentos y mandosTestigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Sistema de frenos y
embrague
R se enciende en rojo.El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 265.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 214.
Accione el pedal
- se enciende o parpadea en amari‐
llo.
Se enciende
Se debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 214
Se debe pisar el pedal del embrague
para arrancar el motor en modo de
parada automática. Sistema stop-
start 3 200.
Parpadea
Es necesario pisar el pedal del
embrague para arrancar el motor con
la llave 3 16, 3 198.
En algunas versiones, en el centro de información del conductor se muestra el mensaje para accionar el pedal del
embrague 3 113.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 214.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Conecte el encendido, pise el pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.

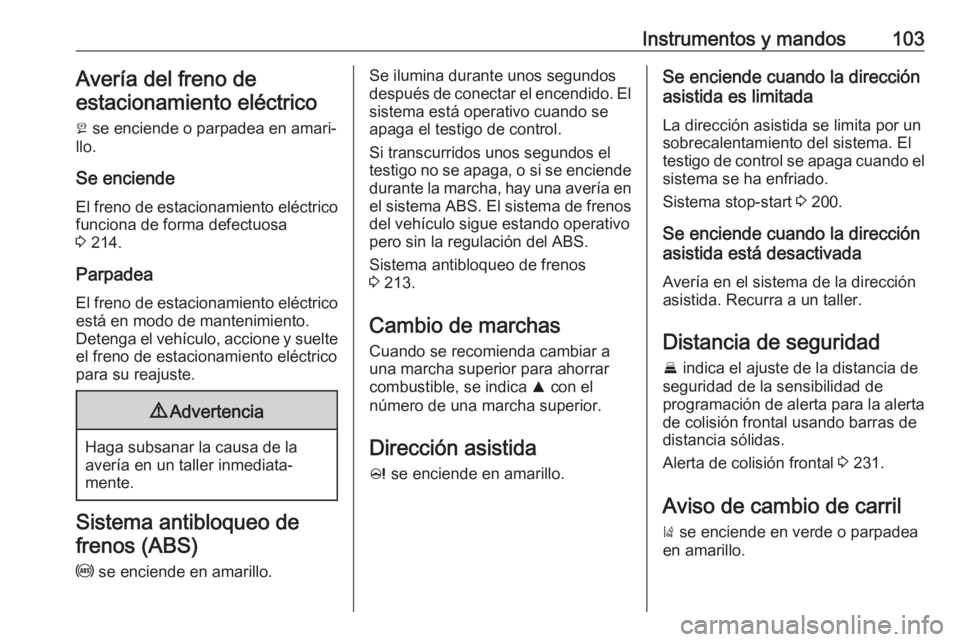

Instrumentos y mandos103Avería del freno de
estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 214.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 213.
Cambio de marchas
Cuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica R con el
número de una marcha superior.
Dirección asistida
c se enciende en amarillo.Se enciende cuando la dirección
asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 200.
Se enciende cuando la dirección asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.
Distancia de seguridad
E indica el ajuste de la distancia de
seguridad de la sensibilidad de
programación de alerta para la alerta de colisión frontal usando barras de
distancia sólidas.
Alerta de colisión frontal 3 231.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.

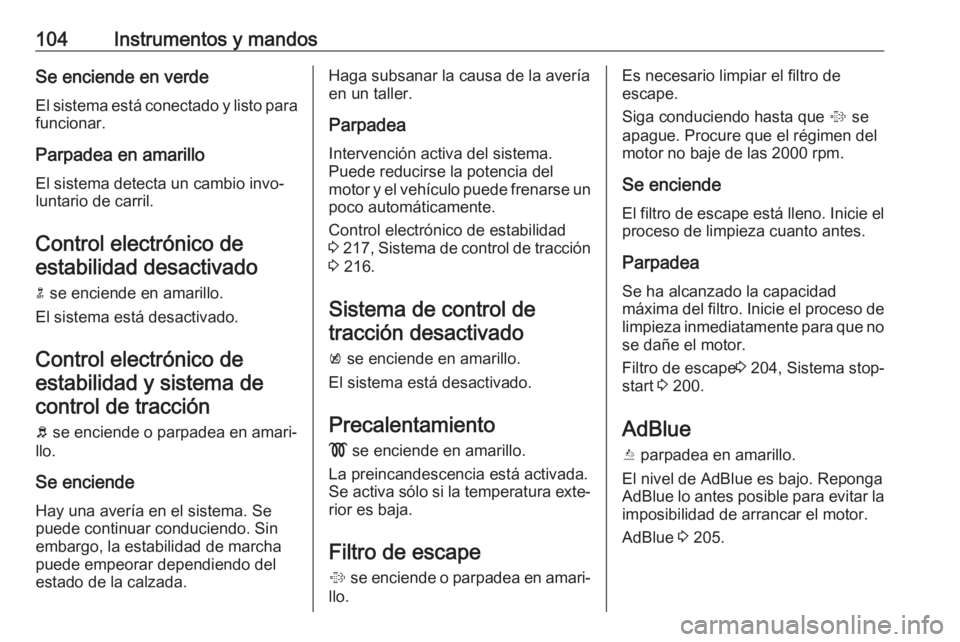

104Instrumentos y mandosSe enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Control electrónico deestabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.Haga subsanar la causa de la avería en un taller.
Parpadea Intervención activa del sistema.Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 217 , Sistema de control de tracción
3 216.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de escape % se enciende o parpadea en amari‐
llo.Es necesario limpiar el filtro de
escape.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de escape está lleno. Inicie el proceso de limpieza cuanto antes.
Parpadea Se ha alcanzado la capacidad
máxima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de escape 3 204, Sistema stop-
start 3 200.
AdBlue Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 205.

Instrumentos y mandos105Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control
permanece encendido. Recurra a un taller.
Presión de aceite del motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada auto‐ mática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el
vehículo no se encuentre dete‐ nido. De lo contrario, el bloqueo
del volante podría accionarse por
sorpresa.
Mantenga el motor apagado y deje
que remolquen el vehículo a un taller.
Nivel de combustible bajo
Y se enciende o parpadea en amari‐
llo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito.
Repostaje 3 251.
Catalizador 3 205.
Purga del sistema de combustible
diésel 3 267.

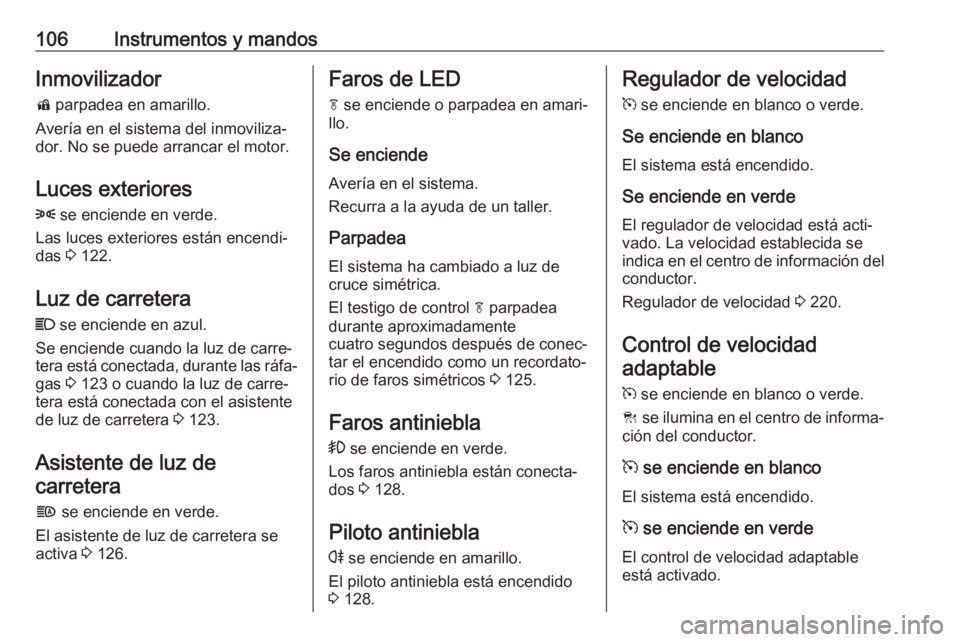

106Instrumentos y mandosInmovilizadord parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐ das 3 122.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐
tera está conectada, durante las ráfa‐ gas 3 123 o cuando la luz de carre‐
tera está conectada con el asistente
de luz de carretera 3 123.
Asistente de luz de carretera
f se enciende en verde.
El asistente de luz de carretera se
activa 3 126.Faros de LED
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea
durante aproximadamente
cuatro segundos después de conec‐
tar el encendido como un recordato‐
rio de faros simétricos 3 125.
Faros antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐ dos 3 128.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 128.Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad establecida se indica en el centro de información del conductor.
Regulador de velocidad 3 220.
Control de velocidad adaptable
m se enciende en blanco o verde.
C se ilumina en el centro de informa‐
ción del conductor.
m se enciende en blanco
El sistema está encendido.
m se enciende en verde
El control de velocidad adaptable está activado.

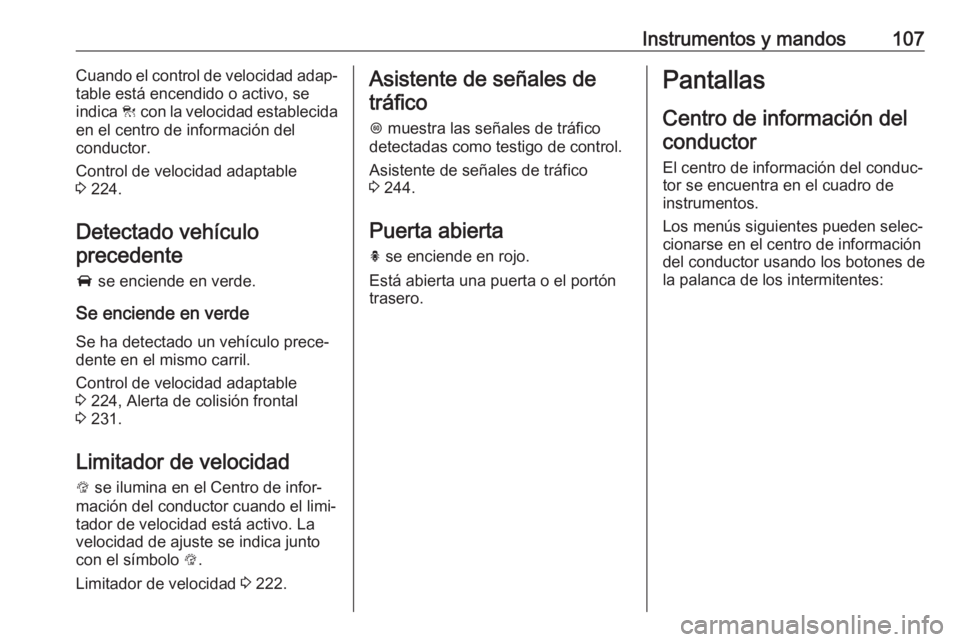

Instrumentos y mandos107Cuando el control de velocidad adap‐table está encendido o activo, se
indica C con la velocidad establecida
en el centro de información del
conductor.
Control de velocidad adaptable
3 224.
Detectado vehículo precedente
A se enciende en verde.
Se enciende en verde Se ha detectado un vehículo prece‐
dente en el mismo carril.
Control de velocidad adaptable
3 224, Alerta de colisión frontal
3 231.
Limitador de velocidad
L se ilumina en el Centro de infor‐
mación del conductor cuando el limi‐
tador de velocidad está activo. La
velocidad de ajuste se indica junto
con el símbolo L.
Limitador de velocidad 3 222.Asistente de señales de
tráfico
L muestra las señales de tráfico
detectadas como testigo de control.
Asistente de señales de tráfico
3 244.
Puerta abierta
h se enciende en rojo.
Está abierta una puerta o el portón
trasero.Pantallas
Centro de información delconductor
El centro de información del conduc‐
tor se encuentra en el cuadro de
instrumentos.
Los menús siguientes pueden selec‐
cionarse en el centro de información
del conductor usando los botones de
la palanca de los intermitentes:

108Instrumentos y mandos
● información de viaje/combusti‐ble, mostrada por ;, véase la
descripción a continuación
● información del vehículo, mostrada por ?, véase la
descripción a continuación
● menú de información de consumo, mostrado por @,
véase la descripción a continua‐
ción
Las siguientes indicaciones aparecen
si es necesario:
● mensajes de advertencia 3 113
● indicación de cambio de marcha 3 103
● indicación de modo de conduc‐
ción 3 208
● advertencia de presión de los neumáticos 3 285
● indicación de recordatorio del cinturón de seguridad 3 100
● información de servicio 3 96
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones enla palanca de los intermitentes.
Pulse MENU para cambiar entre
menús o para volver de un submenú al siguiente nivel superior del menú.
