OPEL ZAFIRA C 2019 Manual de Instrucciones (in Spanish)

Portaobjetos69Consola trasera
An la parte trasera de la FlexConsole,existe un cajón portaobjetos. Tire
para abrirlo.
Atención
No lo utilice para cenizas u otros
objetos incandescentes.
Compartimento de
carga
Los asientos de la tercera fila pueden
plegarse independientemente en el
suelo del vehículo. Los respaldos de
los asientos de la segunda fila
pueden plegarse hacia delante inde‐
pendientemente.
Cubierta del portaobjetos del piso
trasero 3 74.9 Advertencia
Al ajustar o plegar los asientos o
respaldos, mantenga manos y
pies lejos del área de movimiento.
No guarde nunca objetos bajo los
asientos.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐ tados.
Atención
Antes de ajustar o plegar los
asientos, deben retirarse todos los componentes de los rieles latera‐
les y de las argollas.
Lar argollas deben encontrarse en
posición de almacenamiento.
Plegado de los asientos de la
tercera fila
● Empuje los reposacabezas presionando el enganche 3 37.

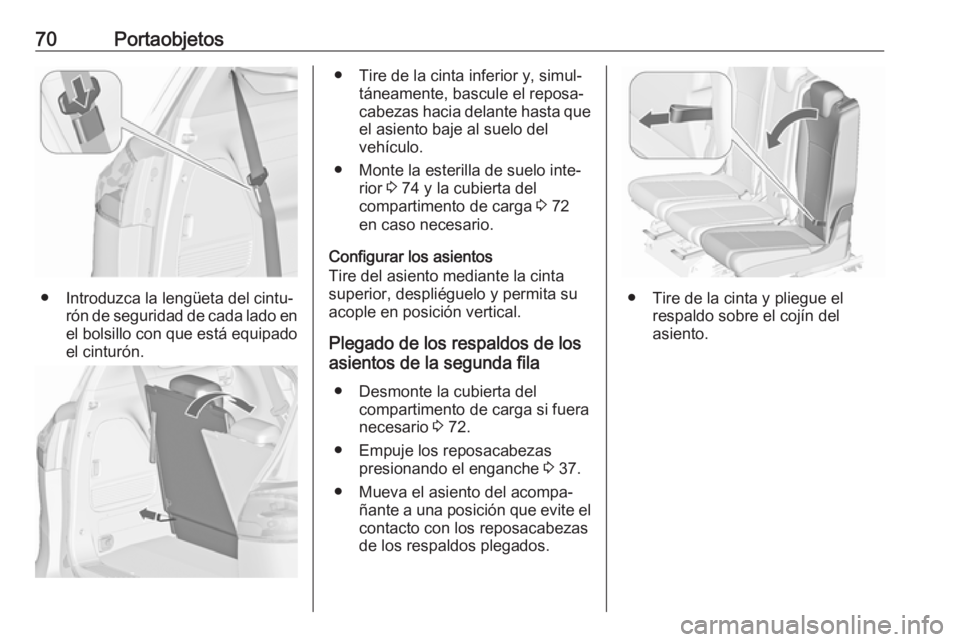

70Portaobjetos
● Introduzca la lengüeta del cintu‐rón de seguridad de cada lado en
el bolsillo con que está equipado el cinturón.
● Tire de la cinta inferior y, simul‐ táneamente, bascule el reposa‐
cabezas hacia delante hasta que el asiento baje al suelo del
vehículo.
● Monte la esterilla de suelo inte‐ rior 3 74 y la cubierta del
compartimento de carga 3 72
en caso necesario.
Configurar los asientos
Tire del asiento mediante la cinta superior, despliéguelo y permita su
acople en posición vertical.
Plegado de los respaldos de los
asientos de la segunda fila
● Desmonte la cubierta del compartimento de carga si fuera
necesario 3 72.
● Empuje los reposacabezas presionando el enganche 3 37.
● Mueva el asiento del acompa‐ ñante a una posición que evite elcontacto con los reposacabezas
de los respaldos plegados.
● Tire de la cinta y pliegue el respaldo sobre el cojín del
asiento.

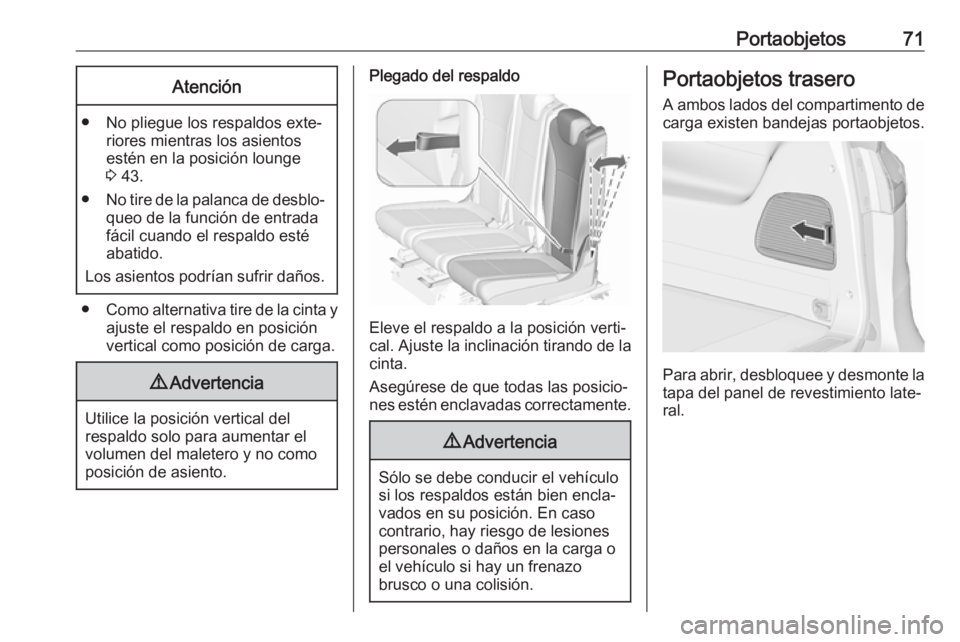

Portaobjetos71Atención
● No pliegue los respaldos exte‐riores mientras los asientos
estén en la posición lounge
3 43.
● No tire de la palanca de desblo‐
queo de la función de entrada
fácil cuando el respaldo esté
abatido.
Los asientos podrían sufrir daños.
● Como alternativa tire de la cinta y
ajuste el respaldo en posición
vertical como posición de carga.
9 Advertencia
Utilice la posición vertical del
respaldo solo para aumentar el
volumen del maletero y no como
posición de asiento.
Plegado del respaldo
Eleve el respaldo a la posición verti‐
cal. Ajuste la inclinación tirando de la cinta.
Asegúrese de que todas las posicio‐
nes estén enclavadas correctamente.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o el vehículo si hay un frenazo
brusco o una colisión.
Portaobjetos trasero
A ambos lados del compartimento decarga existen bandejas portaobjetos.
Para abrir, desbloquee y desmonte la
tapa del panel de revestimiento late‐
ral.

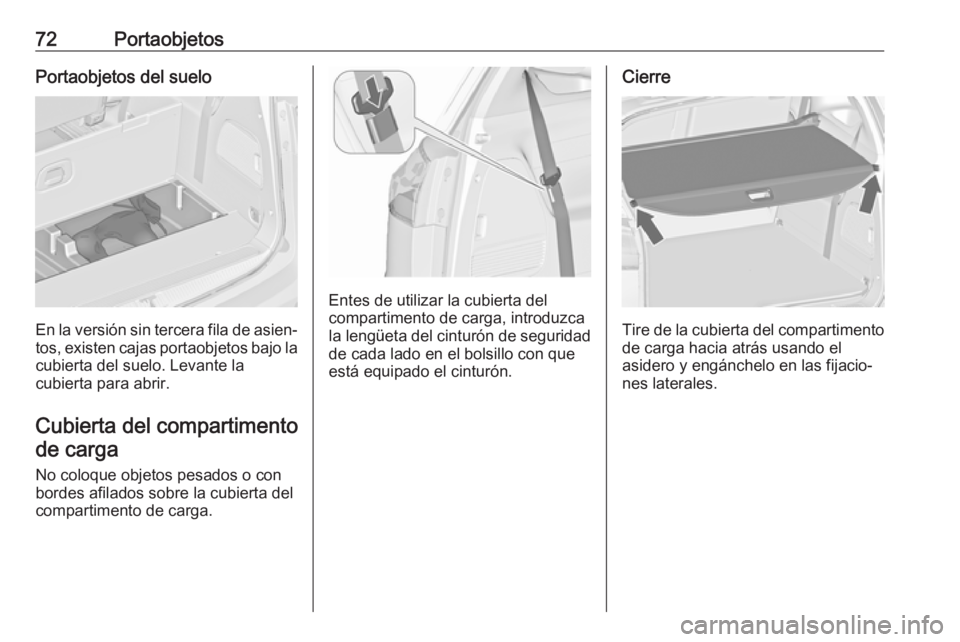

72PortaobjetosPortaobjetos del suelo
En la versión sin tercera fila de asien‐tos, existen cajas portaobjetos bajo la cubierta del suelo. Levante la
cubierta para abrir.
Cubierta del compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Entes de utilizar la cubierta del
compartimento de carga, introduzca la lengüeta del cinturón de seguridad de cada lado en el bolsillo con que
está equipado el cinturón.
Cierre
Tire de la cubierta del compartimento de carga hacia atrás usando el
asidero y engánchelo en las fijacio‐
nes laterales.

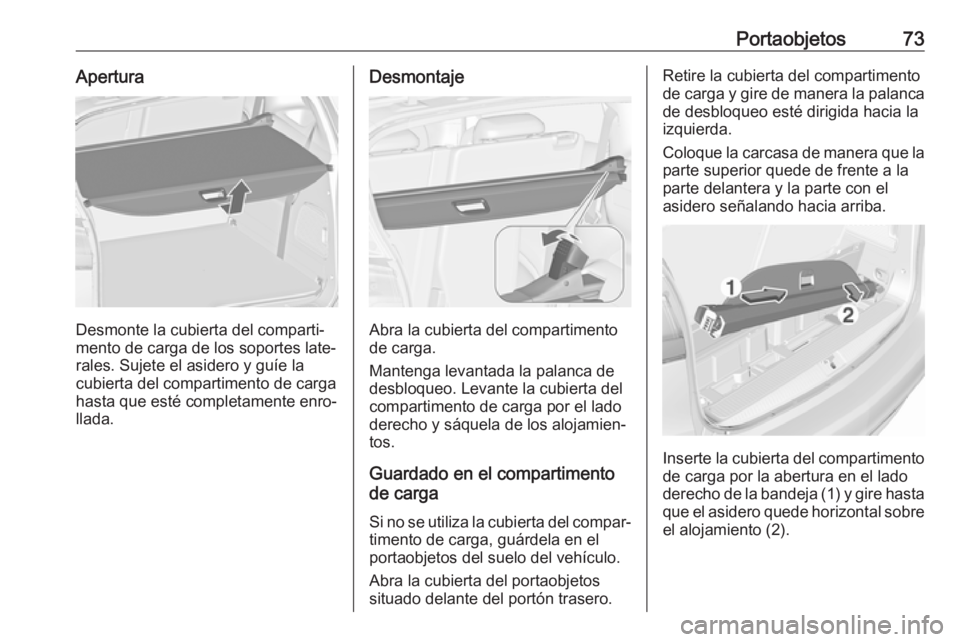

Portaobjetos73Apertura
Desmonte la cubierta del comparti‐
mento de carga de los soportes late‐
rales. Sujete el asidero y guíe la cubierta del compartimento de cargahasta que esté completamente enro‐
llada.
Desmontaje
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo. Levante la cubierta del
compartimento de carga por el lado derecho y sáquela de los alojamien‐
tos.
Guardado en el compartimento
de carga
Si no se utiliza la cubierta del compar‐
timento de carga, guárdela en el
portaobjetos del suelo del vehículo.
Abra la cubierta del portaobjetos
situado delante del portón trasero.
Retire la cubierta del compartimento
de carga y gire de manera la palanca
de desbloqueo esté dirigida hacia la
izquierda.
Coloque la carcasa de manera que la parte superior quede de frente a laparte delantera y la parte con el
asidero señalando hacia arriba.
Inserte la cubierta del compartimento de carga por la abertura en el lado
derecho de la bandeja (1) y gire hasta
que el asidero quede horizontal sobre
el alojamiento (2).

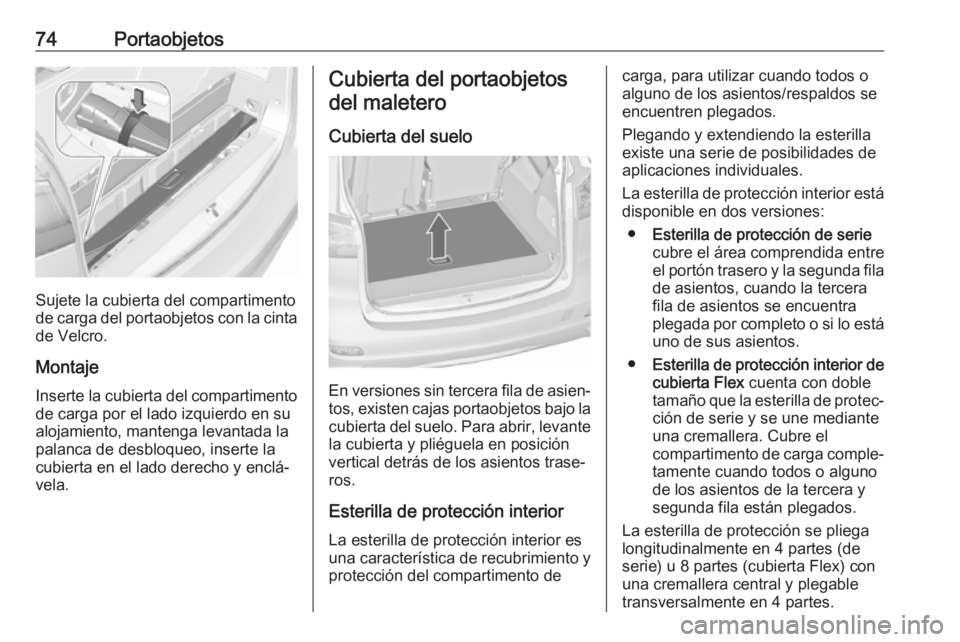

74Portaobjetos
Sujete la cubierta del compartimento
de carga del portaobjetos con la cinta
de Velcro.
Montaje Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la
cubierta en el lado derecho y enclá‐
vela.
Cubierta del portaobjetos
del maletero
Cubierta del suelo
En versiones sin tercera fila de asien‐ tos, existen cajas portaobjetos bajo la cubierta del suelo. Para abrir, levante
la cubierta y pliéguela en posición
vertical detrás de los asientos trase‐
ros.
Esterilla de protección interior La esterilla de protección interior es
una característica de recubrimiento y protección del compartimento de
carga, para utilizar cuando todos o
alguno de los asientos/respaldos se
encuentren plegados.
Plegando y extendiendo la esterilla
existe una serie de posibilidades de
aplicaciones individuales.
La esterilla de protección interior está
disponible en dos versiones:
● Esterilla de protección de serie
cubre el área comprendida entre el portón trasero y la segunda fila
de asientos, cuando la tercera
fila de asientos se encuentra
plegada por completo o si lo está uno de sus asientos.
● Esterilla de protección interior de
cubierta Flex cuenta con doble
tamaño que la esterilla de protec‐
ción de serie y se une mediante
una cremallera. Cubre el
compartimento de carga comple‐ tamente cuando todos o alguno
de los asientos de la tercera y
segunda fila están plegados.
La esterilla de protección se pliega
longitudinalmente en 4 partes (de
serie) u 8 partes (cubierta Flex) con
una cremallera central y plegable
transversalmente en 4 partes.

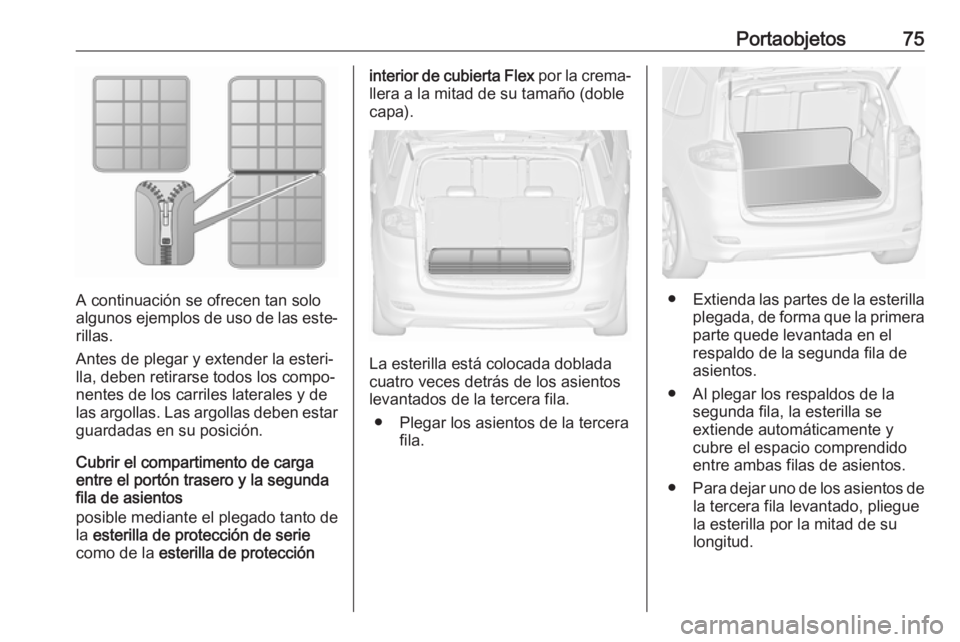

Portaobjetos75
A continuación se ofrecen tan solo
algunos ejemplos de uso de las este‐
rillas.
Antes de plegar y extender la esteri‐
lla, deben retirarse todos los compo‐ nentes de los carriles laterales y delas argollas. Las argollas deben estar guardadas en su posición.
Cubrir el compartimento de carga entre el portón trasero y la segunda
fila de asientos
posible mediante el plegado tanto de la esterilla de protección de serie
como de la esterilla de protección
interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
● Plegar los asientos de la tercera fila.
●Extienda las partes de la esterilla
plegada, de forma que la primera parte quede levantada en el
respaldo de la segunda fila de
asientos.
● Al plegar los respaldos de la segunda fila, la esterilla se
extiende automáticamente y
cubre el espacio comprendido
entre ambas filas de asientos.
● Para dejar uno de los asientos de
la tercera fila levantado, pliegue
la esterilla por la mitad de su
longitud.

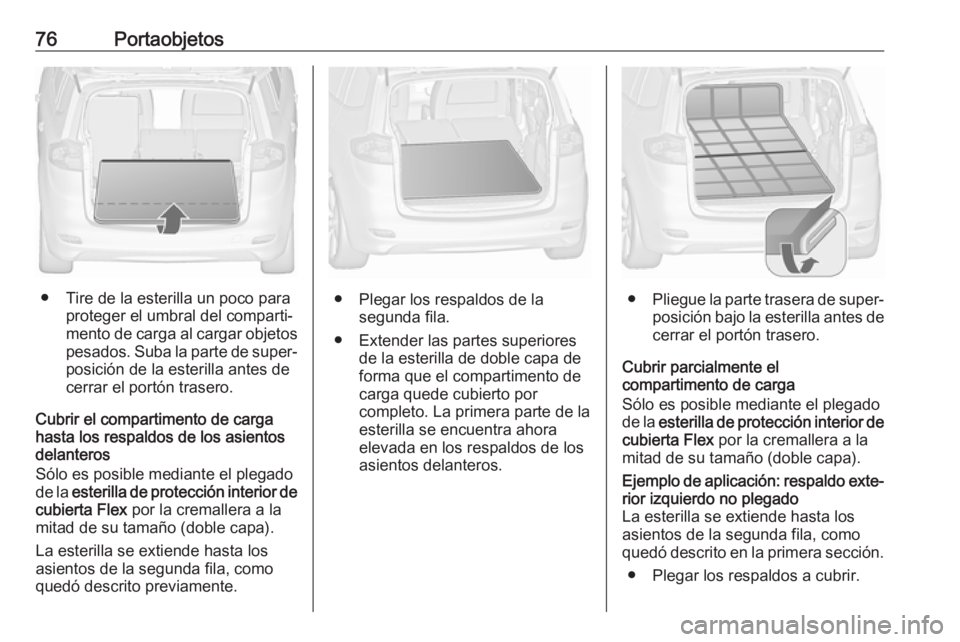

76Portaobjetos
● Tire de la esterilla un poco paraproteger el umbral del comparti‐
mento de carga al cargar objetos
pesados. Suba la parte de super‐ posición de la esterilla antes de
cerrar el portón trasero.
Cubrir el compartimento de carga
hasta los respaldos de los asientos
delanteros
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito previamente.● Plegar los respaldos de la segunda fila.
● Extender las partes superiores de la esterilla de doble capa de
forma que el compartimento de
carga quede cubierto por
completo. La primera parte de la
esterilla se encuentra ahora
elevada en los respaldos de los
asientos delanteros.● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Ejemplo de aplicación: respaldo exte‐ rior izquierdo no plegado
La esterilla se extiende hasta los asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar los respaldos a cubrir.

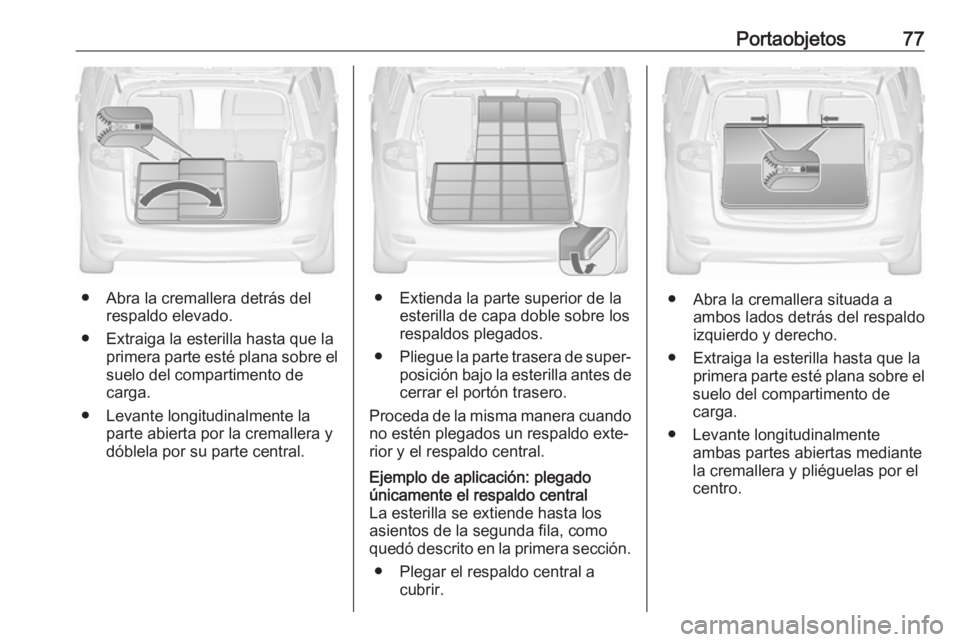

Portaobjetos77
● Abra la cremallera detrás delrespaldo elevado.
● Extraiga la esterilla hasta que la primera parte esté plana sobre el
suelo del compartimento de
carga.
● Levante longitudinalmente la parte abierta por la cremallera y
dóblela por su parte central.● Extienda la parte superior de la esterilla de capa doble sobre los
respaldos plegados.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Proceda de la misma manera cuando
no estén plegados un respaldo exte‐
rior y el respaldo central.
Ejemplo de aplicación: plegado
únicamente el respaldo central
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar el respaldo central a cubrir.
● Abra la cremallera situada aambos lados detrás del respaldo
izquierdo y derecho.
● Extraiga la esterilla hasta que la primera parte esté plana sobre el
suelo del compartimento de
carga.
● Levante longitudinalmente ambas partes abiertas mediante
la cremallera y pliéguelas por el
centro.

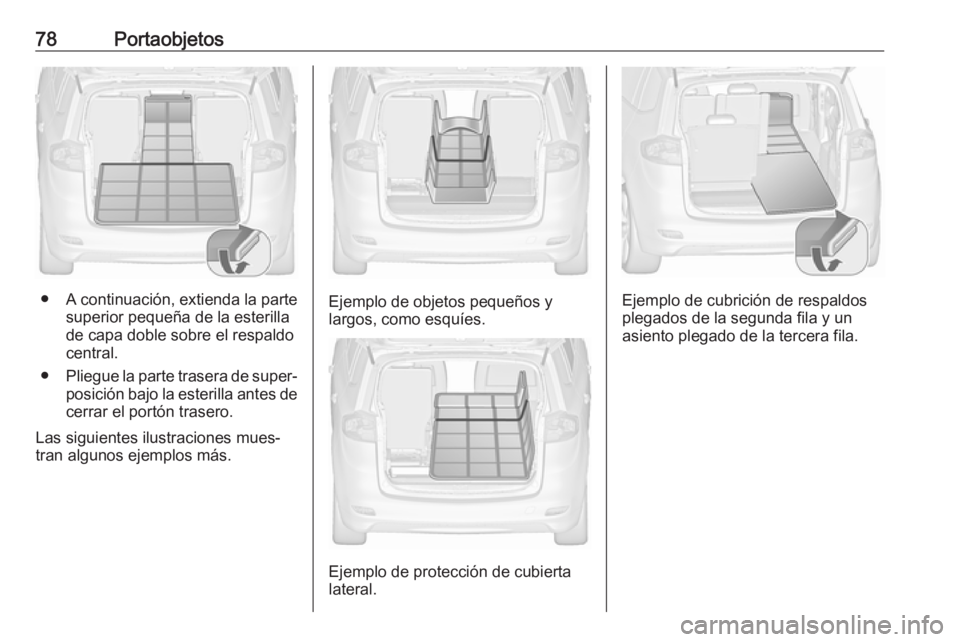

78Portaobjetos
●A continuación, extienda la parte
superior pequeña de la esterilla
de capa doble sobre el respaldo central.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.Ejemplo de objetos pequeños y
largos, como esquíes.
Ejemplo de protección de cubierta
lateral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.
