OPEL ZAFIRA C 2019 Manual de Instrucciones (in Spanish)

Instrumentos y mandos89Las zonas de agarre recomendadas
del volante se calientan antes y a más
temperatura que el resto.
La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.
Sistema stop-start 3 200.
Bocina
Pulse j.
Limpia y lavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaINT:conexión a intervalos o
funcionamiento automático
con sensor de lluviaOFF:apagado
Para un solo barrido cuando los
limpiaparabrisas están desconecta‐
dos, baje la palanca a la posición 1x.
No los utilice si el parabrisas está helado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en posi‐
ción INT.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo corto:gire la rueda de
ajuste hacia arribaintervalo largo:gire la rueda de
ajuste hacia abajo

90Instrumentos y mandosSensibilidad regulable del sensor de
lluvia
Palanca del limpiaparabrisas en
posición INT.
Gire la rueda de ajuste para regular la
sensibilidad del sensor de lluvia.
El sensor de lluvia detecta la cantidad de agua en el parabrisas y regula
automáticamente la frecuencia de
barrido y la velocidad.
Tras 20 segundos sin actividad de
barrido, los brazos del limpiaparabri‐
sas se mueven ligeramente hacia
abajo a la posición de estaciona‐
miento.
Mantenga el sensor libre de polvo,
suciedad y hielo.
Lavaparabrisas
Tire de la palanca. Se pulveriza
líquido de lavado sobre el parabrisas
y el limpialuneta se realiza el barrido
varias veces.
Líquido de lavado 3 265
Limpia y lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
posición supe‐
rior:funcionamiento
continuoposición inferior:funcionamiento
intermitenteposición central:apagado

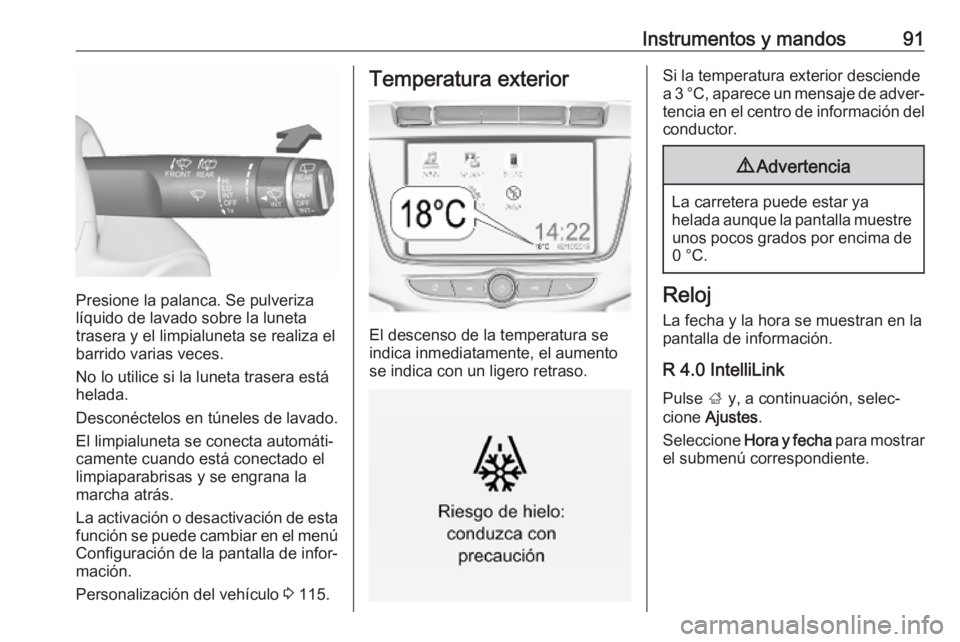

Instrumentos y mandos91
Presione la palanca. Se pulveriza
líquido de lavado sobre la luneta
trasera y el limpialuneta se realiza el
barrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la marcha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Configuración de la pantalla de infor‐
mación.
Personalización del vehículo 3 115.
Temperatura exterior
El descenso de la temperatura se
indica inmediatamente, el aumento
se indica con un ligero retraso.
Si la temperatura exterior desciende
a 3 °C, aparece un mensaje de adver‐ tencia en el centro de información del
conductor.9 Advertencia
La carretera puede estar ya
helada aunque la pantalla muestre unos pocos grados por encima de0 °C.
Reloj
La fecha y la hora se muestran en la
pantalla de información.
R 4.0 IntelliLink Pulse ; y, a continuación, selec‐
cione Ajustes .
Seleccione Hora y fecha para mostrar
el submenú correspondiente.

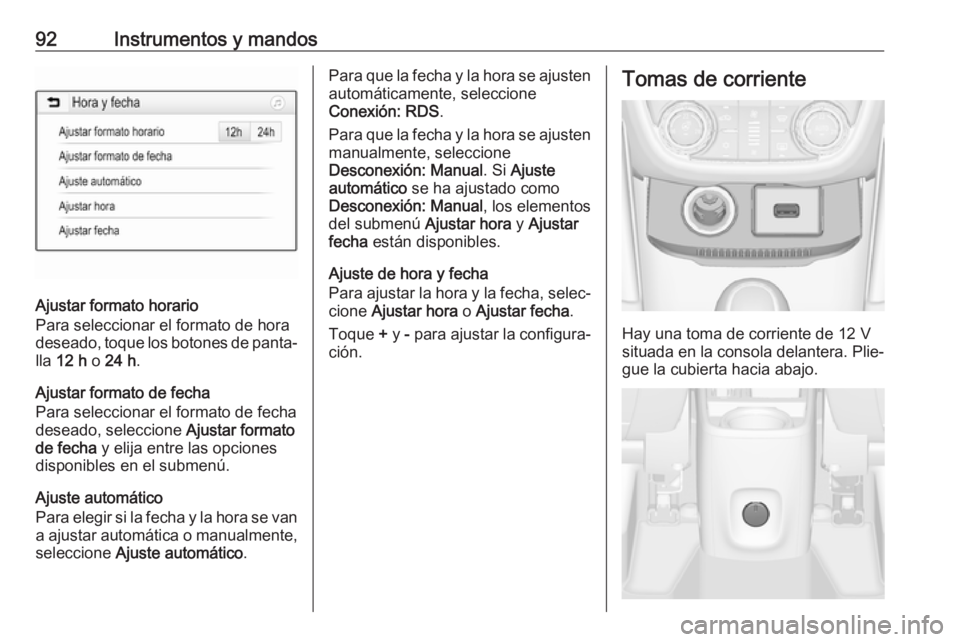

92Instrumentos y mandos
Ajustar formato horario
Para seleccionar el formato de hora
deseado, toque los botones de panta‐
lla 12 h o 24 h .
Ajustar formato de fecha
Para seleccionar el formato de fecha
deseado, seleccione Ajustar formato
de fecha y elija entre las opciones
disponibles en el submenú.
Ajuste automático
Para elegir si la fecha y la hora se van a ajustar automática o manualmente,
seleccione Ajuste automático .
Para que la fecha y la hora se ajusten
automáticamente, seleccione
Conexión: RDS .
Para que la fecha y la hora se ajusten manualmente, seleccione
Desconexión: Manual . Si Ajuste
automático se ha ajustado como
Desconexión: Manual , los elementos
del submenú Ajustar hora y Ajustar
fecha están disponibles.
Ajuste de hora y fecha
Para ajustar la hora y la fecha, selec‐
cione Ajustar hora o Ajustar fecha .
Toque + y - para ajustar la configura‐
ción.Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola delantera. Plie‐
gue la cubierta hacia abajo.

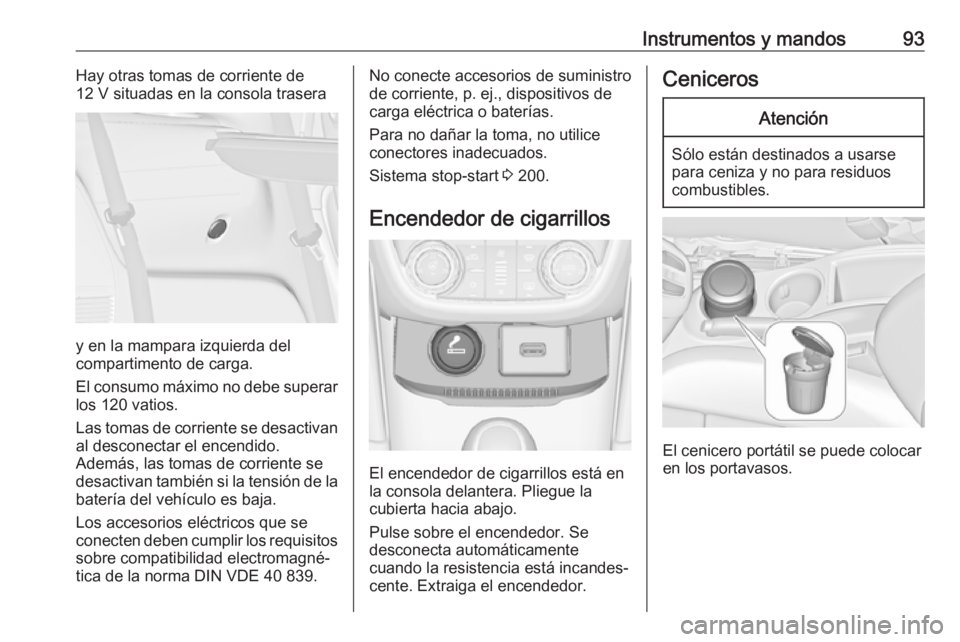

Instrumentos y mandos93Hay otras tomas de corriente de
12 V situadas en la consola trasera
y en la mampara izquierda del
compartimento de carga.
El consumo máximo no debe superar
los 120 vatios.
Las tomas de corriente se desactivan al desconectar el encendido.
Además, las tomas de corriente se
desactivan también si la tensión de la
batería del vehículo es baja.
Los accesorios eléctricos que se
conecten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, p. ej., dispositivos de
carga eléctrica o baterías.
Para no dañar la toma, no utilice
conectores inadecuados.
Sistema stop-start 3 200.
Encendedor de cigarrillos
El encendedor de cigarrillos está en
la consola delantera. Pliegue la
cubierta hacia abajo.
Pulse sobre el encendedor. Se
desconecta automáticamente
cuando la resistencia está incandes‐
cente. Extraiga el encendedor.
CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.

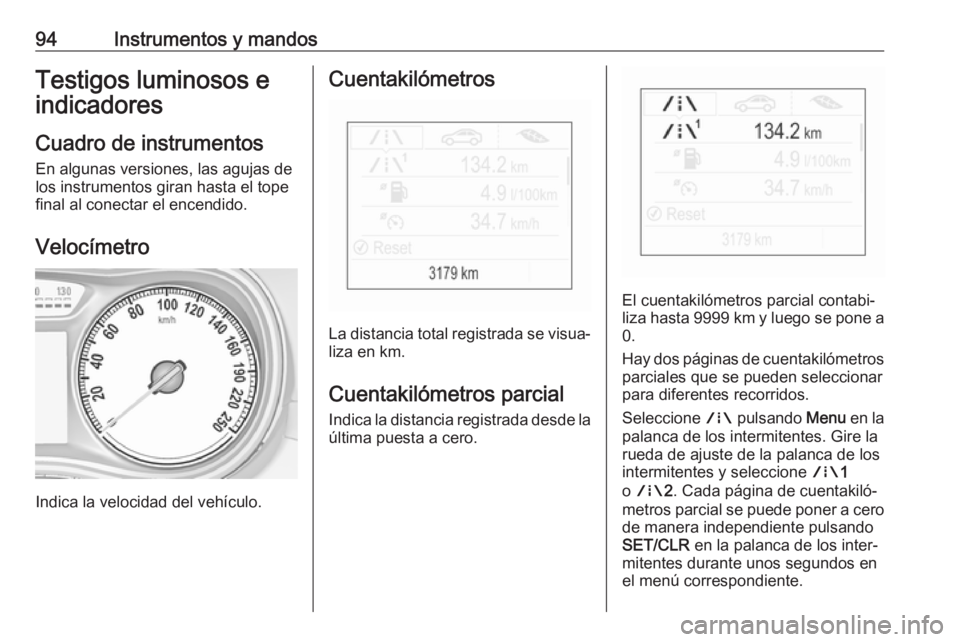

94Instrumentos y mandosTestigos luminosos eindicadores
Cuadro de instrumentos
En algunas versiones, las agujas de
los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐ liza en km.
Cuentakilómetros parcial
Indica la distancia registrada desde la
última puesta a cero.
El cuentakilómetros parcial contabi‐
liza hasta 9999 km y luego se pone a
0.
Hay dos páginas de cuentakilómetros
parciales que se pueden seleccionar
para diferentes recorridos.
Seleccione ; pulsando Menu en la
palanca de los intermitentes. Gire la rueda de ajuste de la palanca de los intermitentes y seleccione ;1
o ; 2. Cada página de cuentakiló‐
metros parcial se puede poner a cero de manera independiente pulsando
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos en
el menú correspondiente.

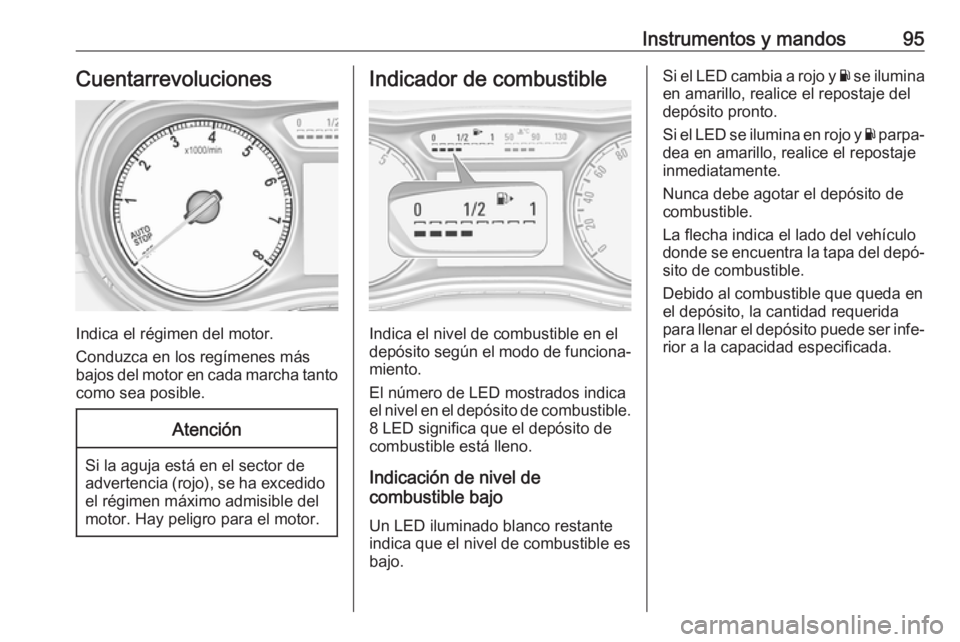

Instrumentos y mandos95Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Indicador de combustible
Indica el nivel de combustible en el
depósito según el modo de funciona‐
miento.
El número de LED mostrados indica
el nivel en el depósito de combustible. 8 LED significa que el depósito de
combustible está lleno.
Indicación de nivel de
combustible bajo
Un LED iluminado blanco restante indica que el nivel de combustible es
bajo.
Si el LED cambia a rojo y Y se ilumina
en amarillo, realice el repostaje del depósito pronto.
Si el LED se ilumina en rojo y Y parpa‐
dea en amarillo, realice el repostaje
inmediatamente.
Nunca debe agotar el depósito de
combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐ rior a la capacidad especificada.

96Instrumentos y mandosIndicador de temperatura
del refrigerante del motor
El número de LED mostrados indica
la temperatura del refrigerante.
hasta 3
LED:el motor no ha alcanzado
todavía su temperatura de
funcionamiento4 a 6
LED:temperatura normal de
funcionamientomás de
6 LED:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor
y el filtro en el plazo de una semana
o cuando haya recorrido 500 km, lo
que ocurra primero.
Esto puede ser un cambio adicional
del filtro o aceite del motor o parte de
un servicio normal.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐
mación del conductor 3 107.
Seleccione el menú de información
del vehículo ? pulsando MENU en
la palanca de los intermitentes. Gire
la rueda de ajuste para seleccionar
Indice del est. útil del aceite .

Instrumentos y mandos97
La duración del aceite restante se
indica en porcentaje.
Restaurar
Pulse SET/CLR de la palanca del
intermitente durante varios segundos
para restaurar. El encendido tiene
que estar conectado pero el motor
parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez que se cambie el aceite del motor.Recurra a la ayuda de un taller.
Próximo servicio
Cuando es necesario realizar el
mantenimiento del vehículo, aparece
un mensaje en el centro de informa‐
ción del conductor. Acuda a un taller
para realizar los trabajos de servicio
antes de una semana o 500 km, lo
que ocurra antes.
Información de servicio 3 308.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐
gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control significan lo siguiente:rojo:peligro, recordatorio
importanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

98Instrumentos y mandosTestigos de control en el cuadro de instrumentos
