OPEL ZAFIRA C 2019 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2019, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2019Pages: 345, tamaño PDF: 9.36 MB
Page 11 of 345
En pocas palabras9Retrovisores exteriores
Seleccione el retrovisor exterior
correspondiente girando el mando
hacia la izquierda (L) o derecha (R).
Ajuste el espejo correspondiente
inclinando el mando de cuatro direc‐
ciones.
Retrovisores exteriores convexos
3 30, Ajuste eléctrico 3 30, Retro‐
visores exteriores plegables 3 30,
Retrovisores exteriores térmicos
3 31.
Ajuste del volante
Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐ queada.
Sistema de airbags 3 51, Posicio‐
nes de la llave del encendido 3 197.
Page 12 of 345

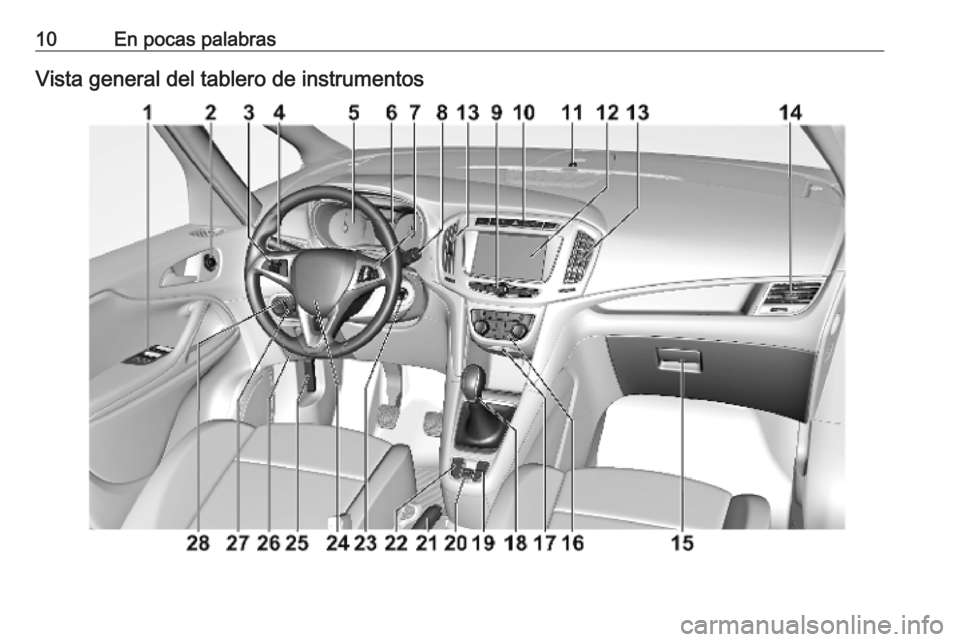

10En pocas palabrasVista general del tablero de instrumentos
Page 13 of 345
En pocas palabras111Elevalunas eléctricos ............32
2 Retrovisores exteriores .........30
3 Regulador de velocidad .....220
Limitador de velocidad ........222
Control de velocidad
adaptable ............................ 224
Alerta de colisión frontal .....231
4 Señalización de giros y
cambios de carril, ráfagas, luz de cruce y luz de
carretera, asistente de luz
de carretera ........................ 128
Iluminación de salida .........131
Luces de estacionamiento ..129
Botones para el centro de
información del conductor ...107
5 Instrumentos ........................ 94
6 Centro de información del
conductor ............................ 107
7 Mandos en el volante ...........88
8 Limpiaparabrisas,
lavaparabrisas, lavafaros,
limpialuneta, lavaluneta ........899Mandos para el
funcionamiento de la
pantalla de información .......112
10 Cierre centralizado ................22
Luces de emergencia ........127
Modo deportivo ..................219
Modo Tour .......................... 219
Testigo de control de
desactivación del airbag ....101
11 LED de estado del sistema
de alarma antirrobo ..............27
12 Pantalla de información .....112
13 Salidas de aire centrales ...193
14 Salidas de aire laterales .....193
15 Guantera .............................. 66
16 Climatizador automático .....186
17 Entrada USB ......................... 10
Toma de corriente .................92
18 Palanca selectora, cambio
manual ............................... 212
Cambio automático ............20819Sistema de control de
tracción .............................. 216
Control electrónico de
estabilidad .......................... 217
Aviso de cambio de carril ...248
20 Freno de estacionamiento
eléctrico ............................... 214
21 Freno de estacionamiento
manual ................................ 214
22 Sistemas de asistencia al
aparcamiento ...................... 237
Botón ECO para el
sistema stop-start ................ 200
23 Cerradura del encendido
con bloqueo del volante .....197
24 Bocina .................................. 89
Airbag del conductor ............55
25 Palanca de desbloqueo
del capó ............................. 261
26 Caja de fusibles .................279
Compartimento
portaobjetos .......................... 67
Page 14 of 345
12En pocas palabras27Conmutador de las luces ...122
Regulación del alcance de los faros ............................. 124
Faros antiniebla .................128
Piloto antiniebla .................128
Iluminación de los
instrumentos ...................... 129
28 Ajuste del volante ................88Iluminación exteriorAUTO:el control automático de las
luces cambia automática‐
mente entre luces de circu‐
lación diurna y faros8:luces laterales9:faros
Control automático de las luces 3 123.
Luces antiniebla
Pulse el interruptor de las luces:
>:faros antinieblar:piloto antiniebla
Iluminación 3 122.
Ráfagas, luz de carretera y luz de
cruceráfagas:tire de la palancaluz de
carretera:presione la palancaluz de
cruce:presione o tire de la
palanca
Luz de carretera 3 123.
Ráfagas 3 124.
Faros de LED 3 126.
Asistente de luz de carretera 3 126.
Page 15 of 345
En pocas palabras13Señalización de giros y cambios
de carrilpalanca hacia
arriba:intermitente dere‐
chopalanca hacia
abajo:intermitente
izquierdo
Señalización de giros y cambios de
carril 3 128, Luces de estaciona‐
miento 3 129.
Luces de emergencia
Se activan pulsando ¨.
Luces de emergencia 3 127.
Bocina
Pulse j.
Page 16 of 345
14En pocas palabrasSistemas limpia ylavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaINT:conexión a intervalos o
funcionamiento automático
con sensor de lluviaOFF:desconectar
Para un solo barrido cuando los
limpiaparabrisas están desconecta‐
dos, baje la palanca a la posición 1x.
Limpiaparabrisas 3 89, Sustitución
de las escobillas 3 268.
Lavaparabrisas
Tire de la palanca.
Sistema lavaparabrisas 3 89,
Líquido de lavado 3 265.
Limpialuneta trasero
Pulse el interruptor basculante para
activar el limpialuneta:
interruptor
superior:funcionamiento
continuointerruptor
inferior:funcionamiento
intermitenteposición central:desconectar
Page 17 of 345
En pocas palabras15Lavaluneta
Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta
realiza el barrido varias veces.
Limpia/lavaluneta 3 90.
Climatización
Luneta térmica trasera,
retrovisores exteriores térmicos
La calefacción se acciona pulsando
Ü .
Luneta térmica trasera 3 34.
Desempañado y descongelación
de los cristales
Pulse V.
Ajuste el mando de temperatura al
máximo.
Luneta térmica trasera Ü conectada.
Climatizador automático 3 186.
Page 18 of 345
16En pocas palabrasCaja de cambiosCambio manual
Marcha atrás: con el vehículo parado, pise el pedal de embrague, pulse el
botón de desbloqueo de la palanca
selectora y engrane la marcha.
Cambio manual 3 212.
Cambio automáticoP:posición de estacionamientoR:marcha atrásN:modo neutroD:modo automáticoM:modo manual<:cambio a una marcha más larga]:cambio a una marcha más corta
La palanca selectora sólo puede
moverse de la posición P con el
encendido conectado y el pedal del
freno pisado. Para seleccionar P o R,
pulse el botón de desbloqueo.
Cambio automático 3 208.
Al salir de viaje
Comprobaciones antes de
comenzar un viaje
● La presión de los neumáticos y su estado 3 284, 3 322.
● El nivel de aceite del motor y de los demás líquidos 3 262.
● Todos los cristales, retrovisores, iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.
● La correcta posición de los retro‐
visores, asientos y cinturones de
seguridad 3 30, 3 39,
3 48.
● El funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos.
Page 19 of 345
En pocas palabras17Arranque del motor
● Gire la llave a la posición 1.
● Mueva ligeramente el volante para desactivar el bloqueo.
● Accione el pedal del embrague y
del freno.
● Cambio automático: accione el pedal del freno y ponga la
palanca selectora en P o N.
● No pise el pedal del acelerador.
● Motores diésel: gire la llave a la posición 2 para el precalenta‐
miento y espere hasta que se
apague el testigo de control !.
● Gire la llave hasta la posición 3 y
suéltela.
Arranque del motor 3 198.
Para volver a girar la llave desde la
posición 2 a 1 o 0, presione primero
la llave completamente hacia la
columna de dirección.Sistema stop-start
Si el vehículo circula a baja velocidad o está parado y se cumplen determi‐
nadas condiciones, active la función
de parada automática (Autostop) del
siguiente modo:
● Pise el pedal del embrague.
● Acople el punto muerto.
● Suelte el pedal del embrague.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Page 20 of 345
18En pocas palabrasPara volver a arrancar el motor, pise
de nuevo el pedal del embrague. Un
nuevo arranque se indica mediante la
aguja en la posición de velocidad de
ralentí en el cuentarrevoluciones.
Sistema stop-start 3 200.Estacionamiento9 Advertencia
● No aparque el vehículo sobre la
superficie inflamable. La
temperatura alta del sistema de escape podría prender fuego
en la superficie.
● Accione siempre el freno de estacionamiento. Accione el
freno de estacionamiento
manual sin pulsar el botón de
desbloqueo. En pendientes,
aplíquelo con toda la firmeza
posible. Para reducir el
esfuerzo, pise el pedal del
freno al mismo tiempo.
En vehículos con freno de esta‐
cionamiento eléctrico, tire del
interruptor m durante un
segundo aproximadamente.
El freno de estacionamiento
eléctrico está accionado
cuando se enciende el testigo de control m 3 102.
● Desconecte el motor.
● Si el vehículo está en una superficie plana o cuesta
arriba, engrane la primera o
mueva la palanca selectora a la posición P antes de sacar la
llave de encendido. Si el
vehículo está cuesta arriba,
gire las ruedas delanteras en la
dirección contraria al bordillo.
Si el vehículo está en una
pendiente descendente,
engrane la marcha atrás o
mueva la palanca selectora a la posición P antes de sacar la
llave de encendido. Gire las
ruedas delanteras hacia el
bordillo.
● Cierre las ventanillas.
● Saque la llave de contacto del interruptor de encendido. Gire
el volante hasta que perciba
que se ha bloqueado.
En vehículos con cambio auto‐
mático, la llave sólo puede
sacarse cuando la palanca
selectora está en la posición P.
