PEUGEOT 108 2014 Instructieboekje (in Dutch)

149
B3_nl_Chap09_info-pratiques_ed01-2014

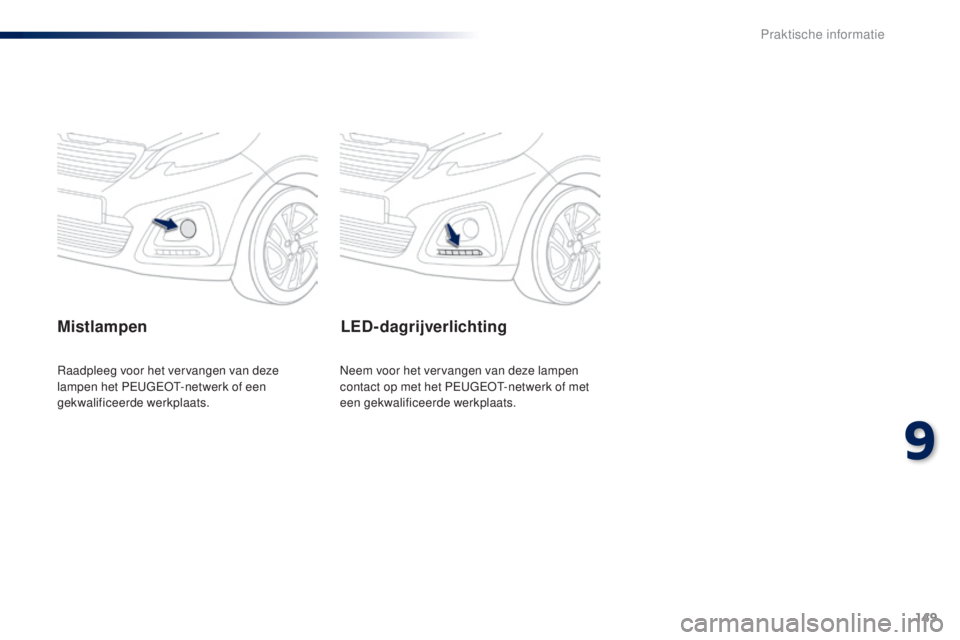

LED-dagrijverlichting
Neem voor het vervangen van deze lampen
contact op met het PEUGEOT-netwerk of met
een gekwalificeerde werkplaats.
Raadpleeg voor het vervangen van deze
lampen het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Mistlampen
9
Praktische informatie

150
B3_nl_Chap09_info-pratiques_ed01-2014

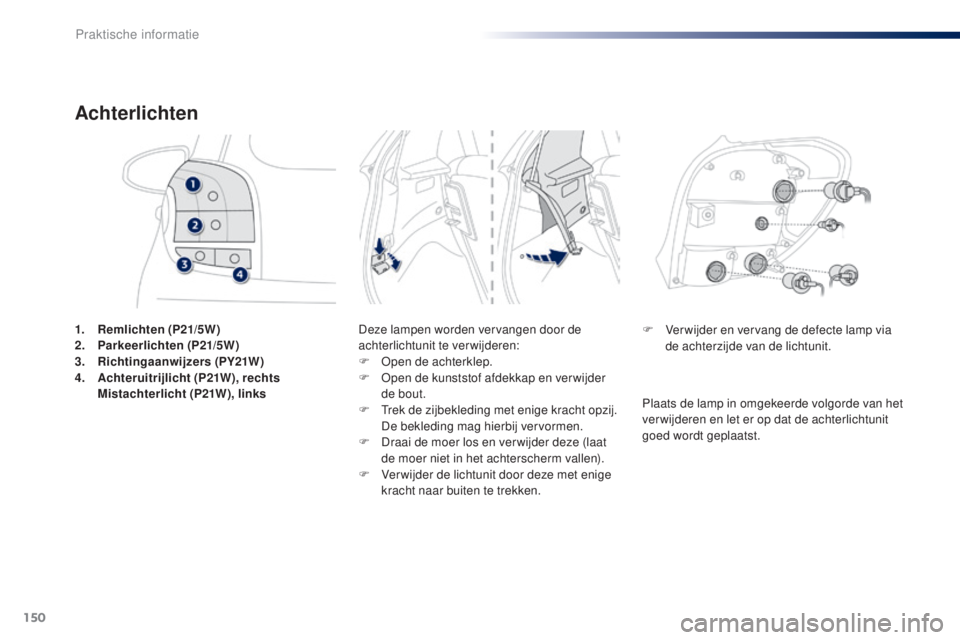

1. Remlichten (P21/5W)
2. Parkeerlichten (P21/5W)
3.
R

ichtingaanwijzers (PY21W)
4.
A

chteruitrijlicht (P21W), rechts


M
istachterlicht (P21W), links
Achterlichten
Deze lampen worden vervangen door de
achterlichtunit te verwijderen:
F
O
pen de achterklep.
F

O
pen de kunststof afdekkap en ver wijder
de bout.
F

T
rek de zijbekleding met enige kracht opzij.
D

e bekleding mag hierbij vervormen.
F

D
raai de moer los en ver wijder deze (laat
de moer niet in het achterscherm vallen).
F

V
er wijder de lichtunit door deze met enige
kracht naar buiten te trekken. F
V er wijder en vervang de defecte lamp via
de achterzijde van de lichtunit.
Plaats de lamp in omgekeerde volgorde van het
ver wijderen en let er op dat de achterlichtunit
goed wordt geplaatst.
Praktische informatie

151
B3_nl_Chap09_info-pratiques_ed01-2014

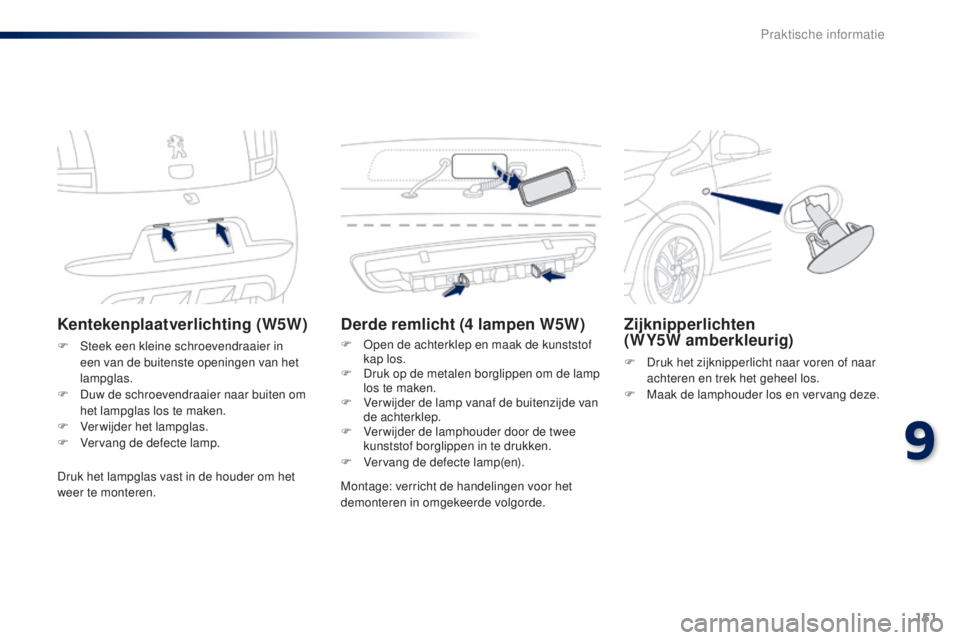

Kentekenplaatverlichting (W5W)
F Steek een kleine schroevendraaier in een van de buitenste openingen van het
lampglas.
F

D
uw de schroevendraaier naar buiten om
het lampglas los te maken.
F

V
erwijder het lampglas.
F

V
ervang de defecte lamp.
Derde remlicht (4 lampen W5W)
F Open de achterklep en maak de kunststof kap los.
F

D
ruk op de metalen borglippen om de lamp
los te maken.
F

V
er wijder de lamp vanaf de buitenzijde van
de achterklep.
F

V
er wijder de lamphouder door de twee
kunststof borglippen in te drukken.
F

V
ervang de defecte lamp(en).
Zijknipperlichten
(WY5W amberkleurig)
F Druk het zijknipperlicht naar voren of naar achteren en trek het geheel los.
F

M
aak de lamphouder los en vervang deze.
Druk het lampglas vast in de houder om het
weer te monteren. Montage: verricht de handelingen voor het
demonteren in omgekeerde volgorde.
9
Praktische informatie

152
B3_nl_Chap09_info-pratiques_ed01-2014

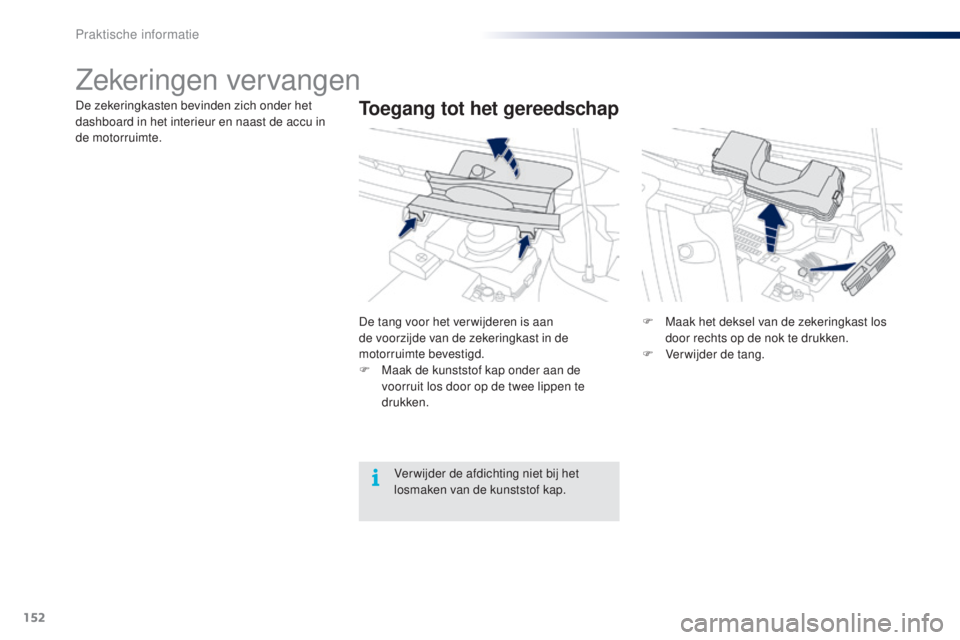

Zekeringen vervangen
Toegang tot het gereedschapDe zekeringkasten bevinden zich onder het
dashboard in het interieur en naast de accu in
de motorruimte.De tang voor het ver wijderen is aan
de voorzijde van de zekeringkast in de
motorruimte bevestigd.
F

M
aak de kunststof kap onder aan de
voorruit los door op de twee lippen te
drukken. F

M
aak het deksel van de zekeringkast los
door rechts op de nok te drukken.
F

V
erwijder de tang.
Ver wijder de afdichting niet bij het
losmaken van de kunststof kap.
Praktische informatie

153
B3_nl_Chap09_info-pratiques_ed01-2014

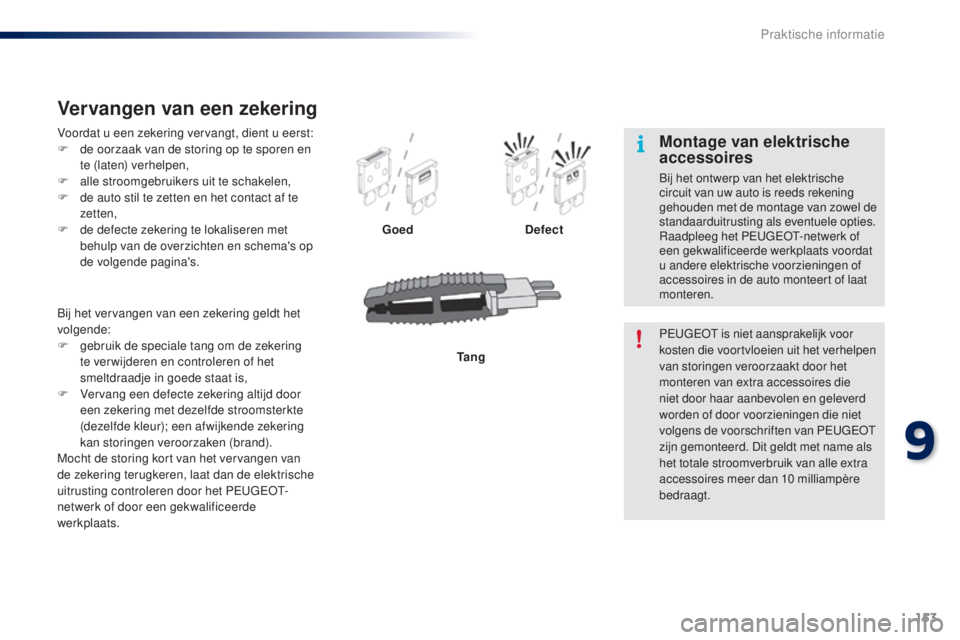

Voordat u een zekering vervangt, dient u eerst:
F d e oorzaak van de storing op te sporen en
te (laten) verhelpen,
F

a
lle stroomgebruikers uit te schakelen,
F

d
e auto stil te zetten en het contact af te
zetten,
F

d
e defecte zekering te lokaliseren met
behulp van de overzichten en schema's op
de volgende pagina's.
Vervangen van een zekering
Goed Defect
Tang
Bij het vervangen van een zekering geldt het
volgende:
F

g

ebruik de speciale tang om de zekering
te verwijderen en controleren of het
smeltdraadje in goede staat is,
F

V

ervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(dezelfde kleur); een afwijkende zekering
kan storingen veroorzaken (brand).
Mocht de storing kort van het vervangen van
de zekering terugkeren, laat dan de elektrische
uitrusting controleren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats. PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit het verhelpen
van storingen veroorzaakt door het
monteren van extra accessoires die
niet door haar aanbevolen en geleverd
worden of door voorzieningen die niet
volgens de voorschriften van PEUGEOT
zijn gemonteerd. Dit geldt met name als
het totale stroomverbruik van alle extra
accessoires meer dan 10


milliampère
bedraagt.
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
monteren.
9
Praktische informatie

154
B3_nl_Chap09_info-pratiques_ed01-2014

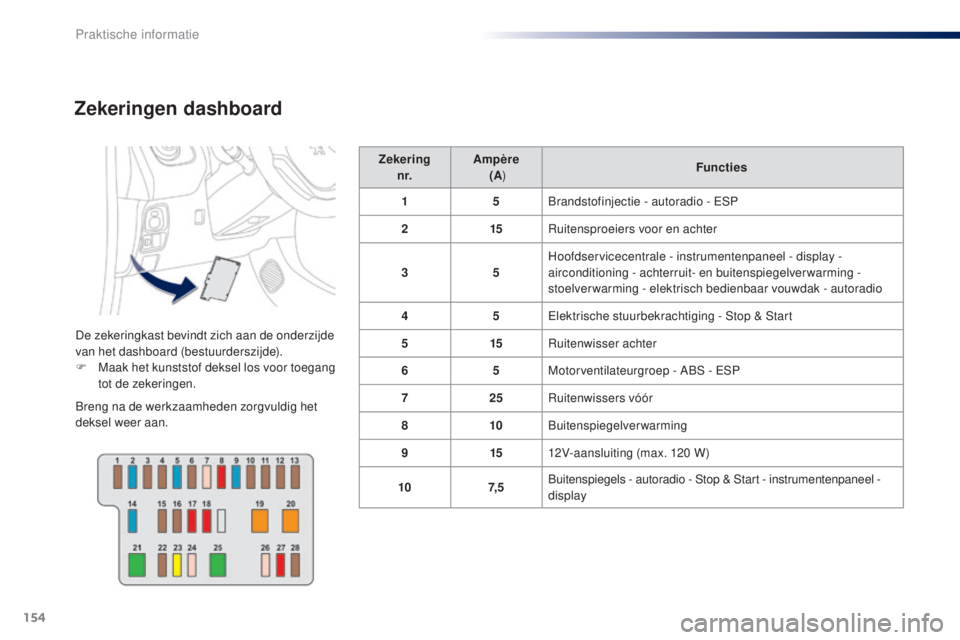

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (bestuurderszijde).
F
M
aak het kunststof deksel los voor toegang
tot de zekeringen.
Breng na de werkzaamheden zorgvuldig het
deksel weer aan. Zekering

n r. Ampère

(A ) Functies
1 5Brandstofinjectie - autoradio - ESP
2 15Ruitensproeiers voor en achter
3 5Hoofdservicecentrale - instrumentenpaneel - display -
airconditioning - achterruit- en buitenspiegelverwarming -
stoelver warming - elektrisch bedienbaar vouwdak - autoradio
4 5Elektrische stuurbekrachtiging - Stop & Start
5 15Ruitenwisser achter
6 5Motorventilateurgroep - ABS - ESP
7 25Ruitenwissers vóór
8 10Buitenspiegelverwarming
9 1512V-aansluiting (max. 120


W)
10 7, 5Buitenspiegels - autoradio - Stop & Start - instrumentenpaneel -

display
Praktische informatie

155
B3_nl_Chap09_info-pratiques_ed01-2014

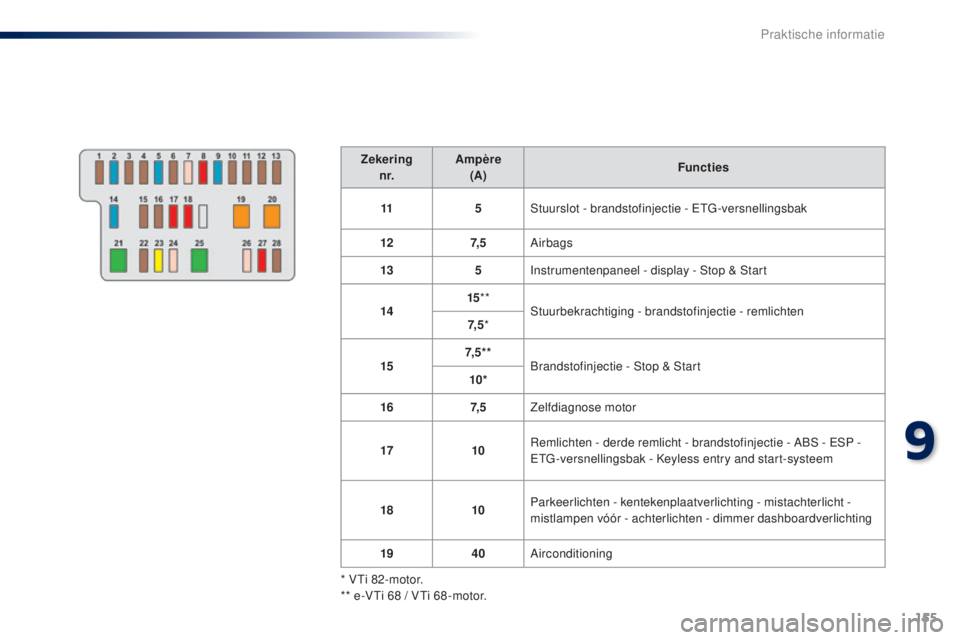

Zekeringn r. Ampère
(A) Functies
11 5Stuurslot - brandstofinjectie - ETG-versnellingsbak
12 7, 5Airbags
13 5Instrumentenpaneel - display - Stop & Start
14 15
**
Stuurbekrachtiging - brandstofinjectie - remlichten
7, 5 *
15 7, 5 * *
Brandstofinjectie - Stop & Start
10*
16 7, 5Zelfdiagnose motor
17 10Remlichten - derde remlicht - brandstofinjectie - ABS - ESP -
ETG -versnellingsbak - Keyless entry and start-systeem
18 10Parkeerlichten - kentekenplaatverlichting - mistachterlicht -
mistlampen vóór - achterlichten - dimmer dashboardverlichting
19 40Airconditioning
* VTi 82-motor.
** e-VTi 68
/ VTi 68 -motor.
9
Praktische informatie

156
B3_nl_Chap09_info-pratiques_ed01-2014

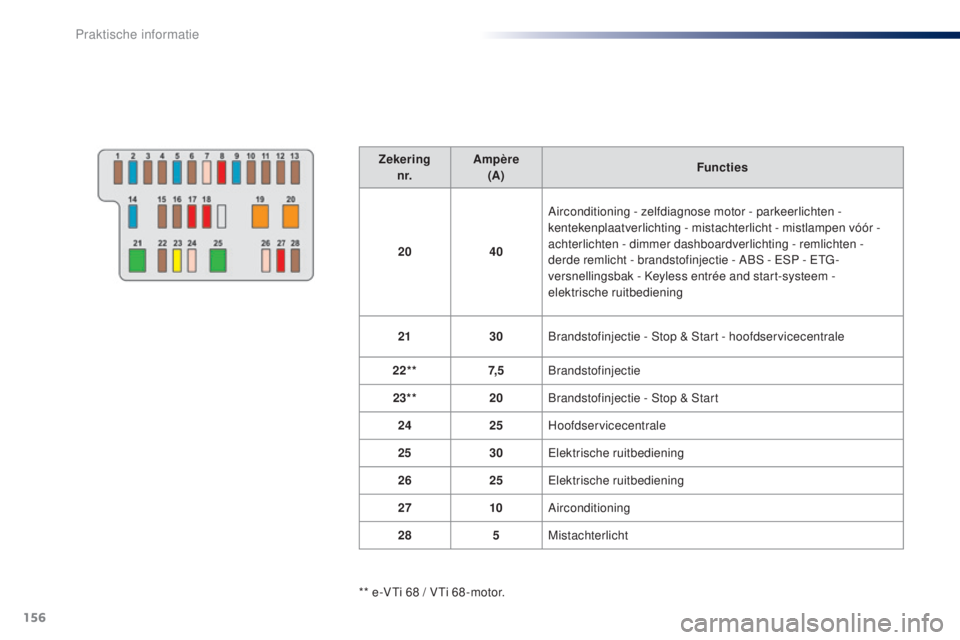

Zekeringn r. Ampère
(A) Functies
20 40Airconditioning - zelfdiagnose motor - parkeerlichten -
kentekenplaatverlichting - mistachterlicht - mistlampen vóór -
achterlichten - dimmer dashboardverlichting - remlichten -
derde remlicht - brandstofinjectie - ABS - ESP - ETG -
versnellingsbak - Keyless entrée and start-systeem -
elektrische ruitbediening
21 30Brandstofinjectie - Stop & Start - hoofdservicecentrale
22** 7, 5Brandstofinjectie
23** 20Brandstofinjectie - Stop & Start
24 25Hoofdservicecentrale
25 30Elektrische ruitbediening
26 25Elektrische ruitbediening
27 10Airconditioning
28 5Mistachterlicht
** e-VTi 68
/ VTi 68 -motor.
Praktische informatie

157
B3_nl_Chap09_info-pratiques_ed01-2014

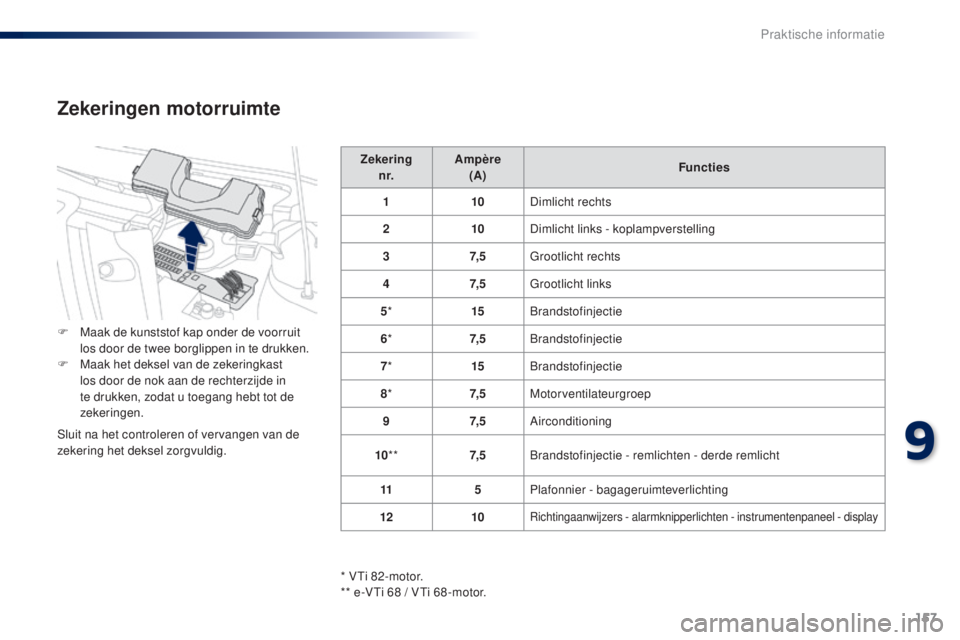

Zekering
n r. Ampère

(A) Functies
1 10Dimlicht rechts
2 10Dimlicht links - koplampverstelling
3 7, 5Grootlicht rechts
4 7, 5Grootlicht links
5 * 15Brandstofinjectie
6 * 7, 5Brandstofinjectie
7 * 15Brandstofinjectie
8 * 7, 5Motorventilateurgroep
9 7, 5Airconditioning
10 ** 7, 5Brandstofinjectie - remlichten - derde remlicht
11 5Plafonnier - bagageruimteverlichting
12 10
Richtingaanwijzers - alarmknipperlichten - instrumentenpaneel - display
Zekeringen motorruimte
F Maak de kunststof kap onder de voorruit
los door de twee borglippen in te drukken.
F

M
aak het deksel van de zekeringkast
los door de nok aan de rechterzijde in
te drukken, zodat u toegang hebt tot de
zekeringen.
Sluit na het controleren of vervangen van de
zekering het deksel zorgvuldig.
* VTi 82-motor.
** e-VTi 68
/ VTi 68 -motor.
9
Praktische informatie

158
B3_nl_Chap09_info-pratiques_ed01-2014

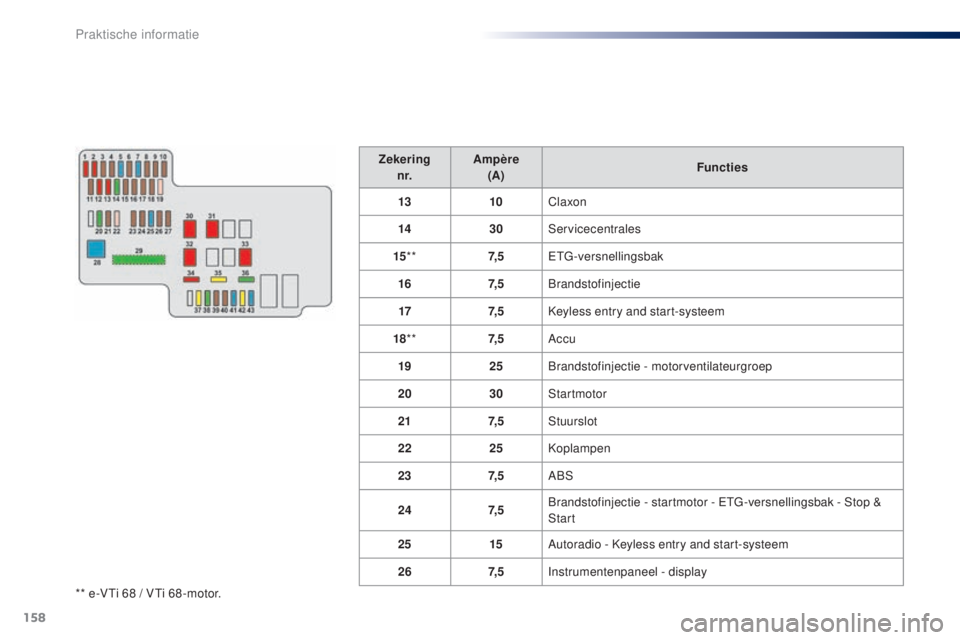

** e-VTi 68 / VTi 68 -motor.Z ekering
n r. Ampère
(A) Functies
13 10Claxon
14 30Servicecentrales
15 ** 7, 5ETG-versnellingsbak
16 7, 5Brandstofinjectie
17 7, 5Keyless entry and start-systeem
18 ** 7, 5Accu
19 25Brandstofinjectie - motorventilateurgroep
20 30Startmotor
21 7, 5Stuurslot
22 25Koplampen
23 7, 5ABS
24 7, 5Brandstofinjectie - startmotor - ETG -versnellingsbak - Stop &
Start
25 15Autoradio - Keyless entry and start-systeem
26 7, 5Instrumentenpaneel - display
Praktische informatie
